Besiktningsrapport
9.1
Installation genom
Inovèla
Datum
16 december 2025
Ort
Kumla, Örebro län
Varning för likspänning
Anslutning av ledare
Avstånd närliggande objekt
+ 1
89% godkända
11% ej godkända
Om installationen
Växelriktare
GoodWe: GW5-10KN-ET
Batteri
PYLONTECH: FORCE-H3
Installerad av Inovèla som har ett högt snittbetyg på 9.4 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Batteri
Godkända kontrollpunkter
11/11
Avstånd närliggande objekt
Batteri PE
DC anslutning
Placering av batteri
Sammansättning av komponenter
Signalkabel batteri
Skador
Tillgång till batteriet
Uppfästning av kablage
Utrymme
Väderskydd
Varselmärkning
Anmärkningar
1/4
2.1 Varning för likspänning
Inte godkänd
Märkning är inte tillförlitligt fäst. Klistret släpper från väggen.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
3/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Växelriktare
Anmärkningar
4/31

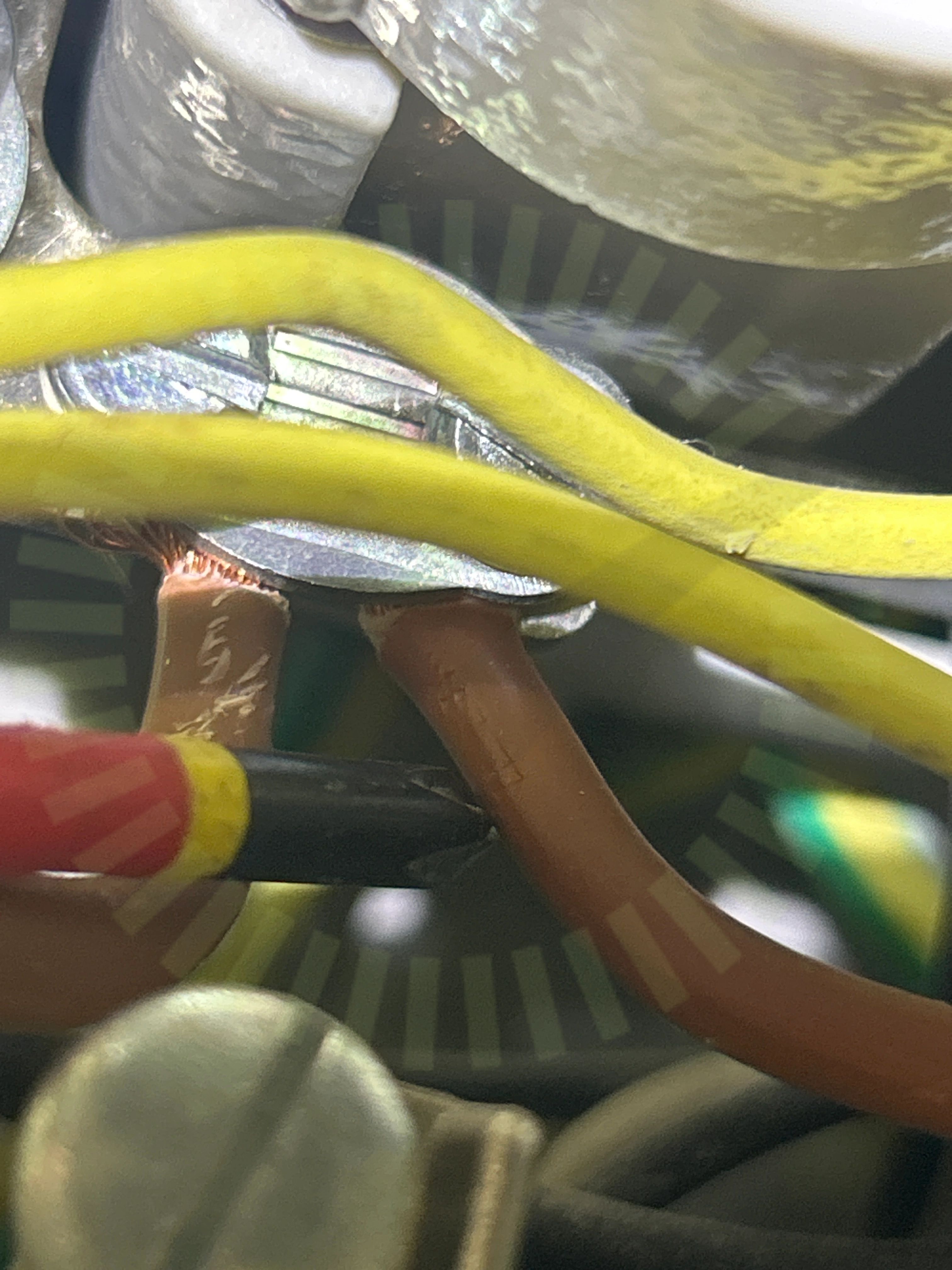

3.1 Anslutning av ledare
Inte godkänd
Mantel är klämd i plint.
SS 436 40 00 (134.1.4)

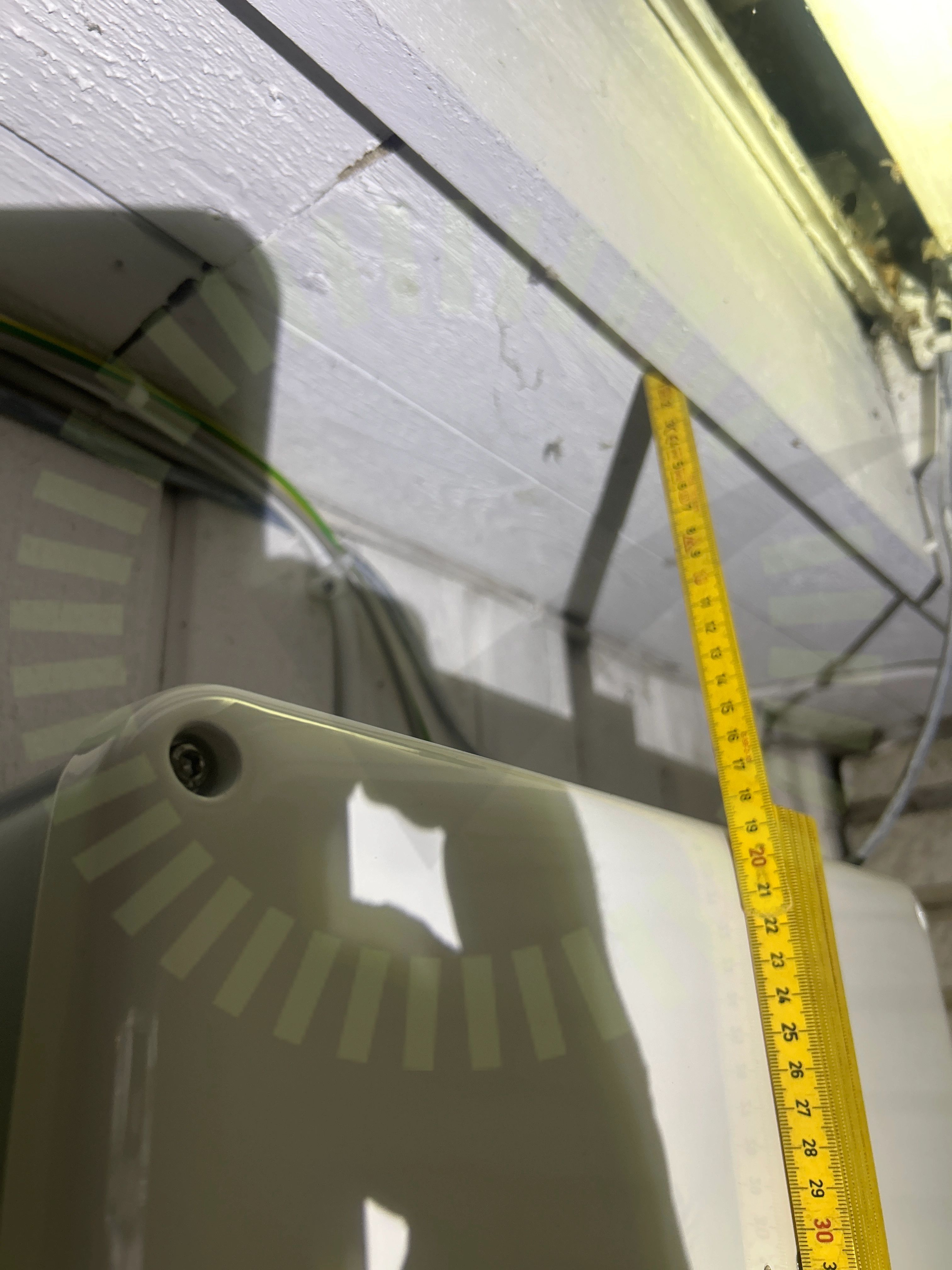

3.2 Avstånd närliggande objekt
Inte godkänd
Växelriktaren är placerad för nära taket.
User Manual ET Series / ET Plus Series 5.0-10.0kW V1.3-2024-01-05, Sida 24

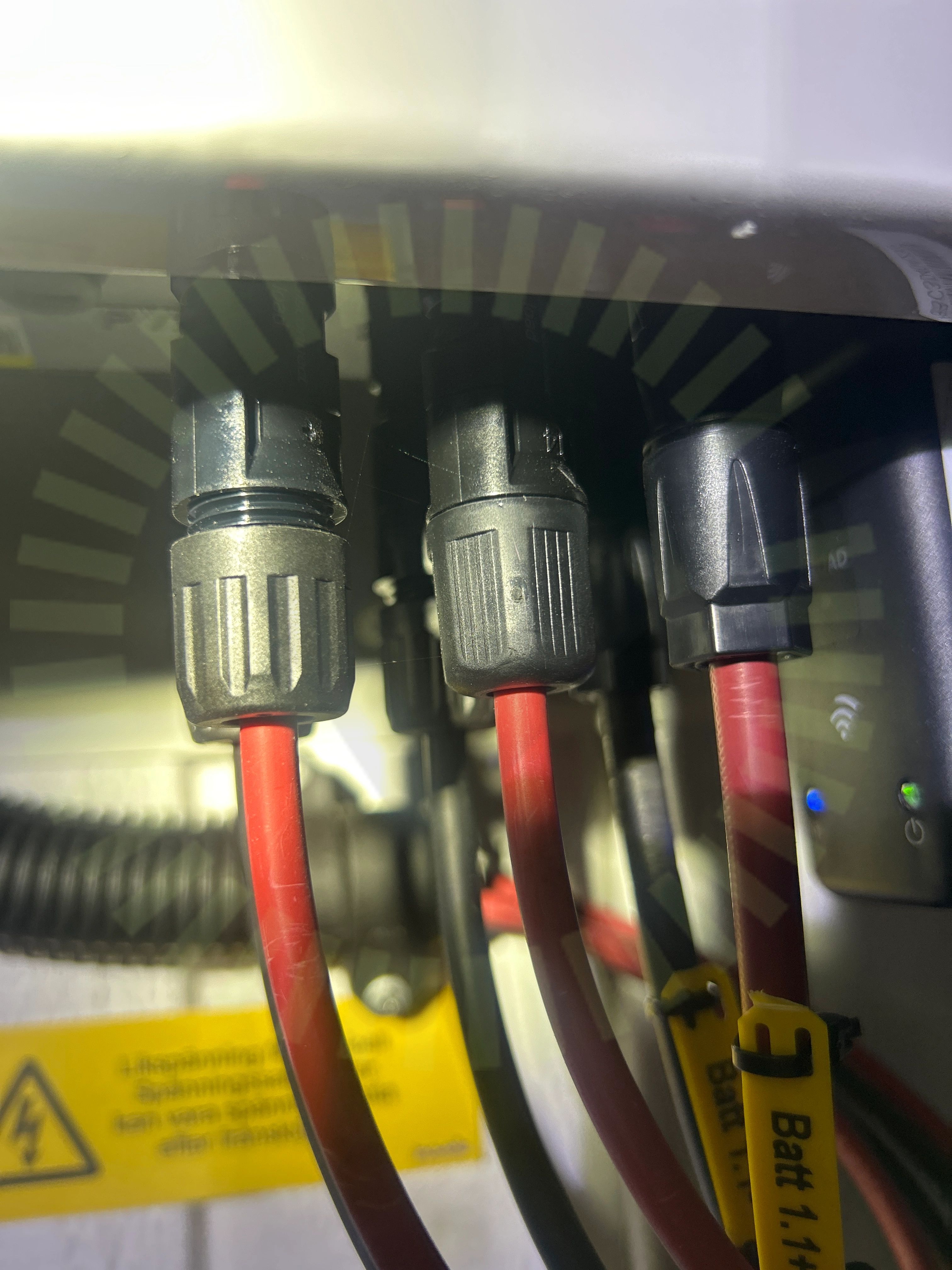

3.3 DC Kontakter
Inte godkänd
Kontakter i förbindelse med växelriktare är från olika tillverkare.
SS 436 40 00 (712.526)

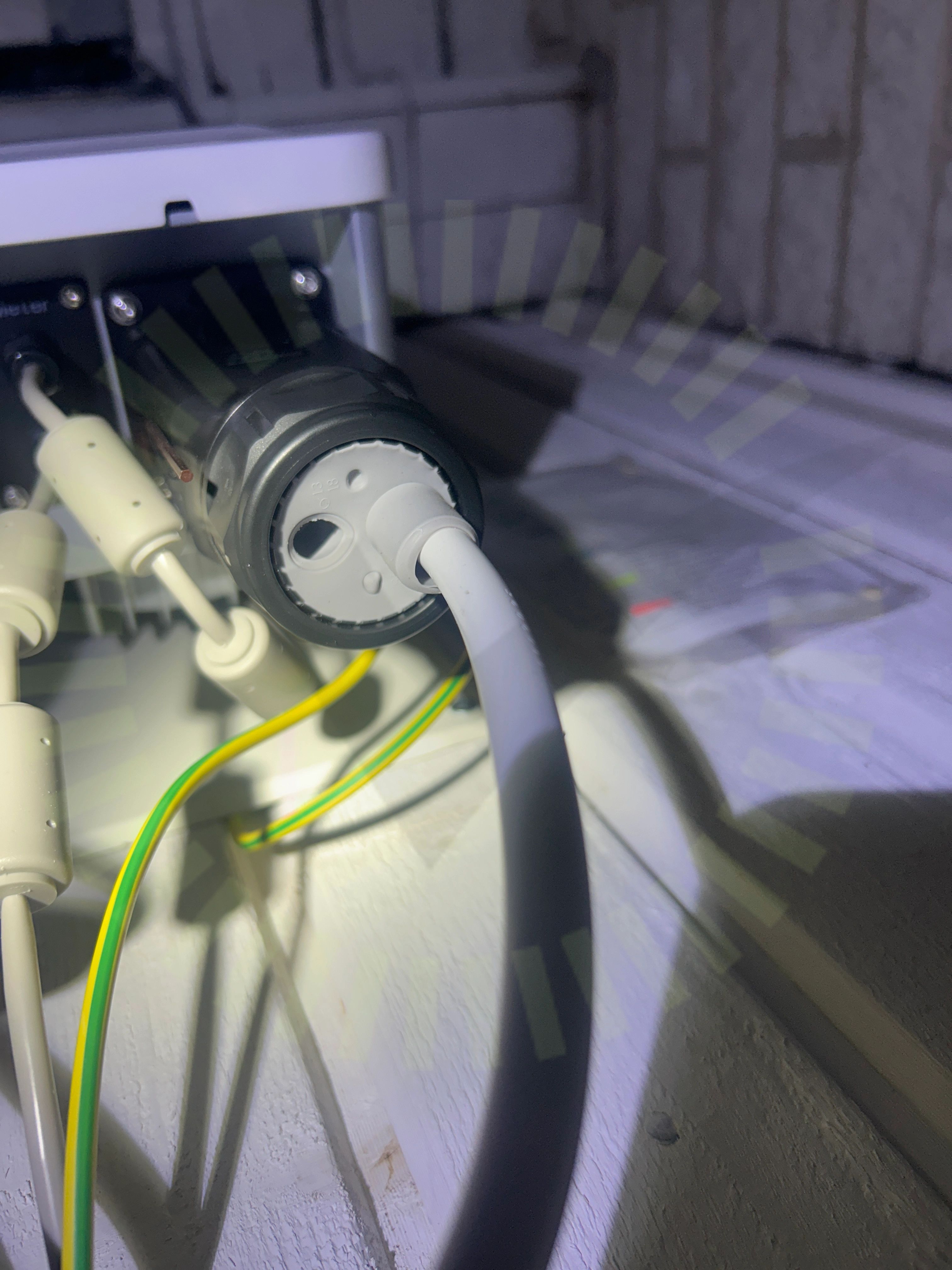

3.4 Växelriktarens IP klassning
Inte godkänd
Tätningar saknas för oanvända ingångar på flerhålspackning.
SS 436 40 00 (522.6.4)
Godkända kontrollpunkter
27/31
AC Kablage förläggning
Anslutning av växelriktare
Bakomliggande material
DC Kablage egenskaper
DC Kablage skydd
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Genomföringar
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Säkringsdimension
Tillgänglighet
Utrymme
Väderbeständigt material
Väderskydd
