Institutet för Solenergikvalitet

Besiktningsrapport

7.9
x

Installation genom

Otovo

Datum

27 juni 2023

Ort

Malmö, Skåne län
DC Kablage förläggning
DC Kontakter anslutning
Skenornas infästning
79% godkända21% ej godkända

Om installationen

PanelerLongi: LR5-54HIB 390-410
OptimerareTigo: TS4
MontagesystemESDEC Lutande Panntak
VäxelriktareGroWatt: MOD 3-10KTL3-XH
Otovo

Installerad av Otovo som har ett medelhögt snittbetyg på 8.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3
AvtalSträngschema

Tak 1, ESDEC Lutande Panntak

Anmärkningar

9/27

2.1 Avstånd mellan skenor.

Inte godkänd

Avstånd mellan skenorna stämmer ej med lastberäkning. 1020mm uppmätt .

Tillverkarens anvisningar.

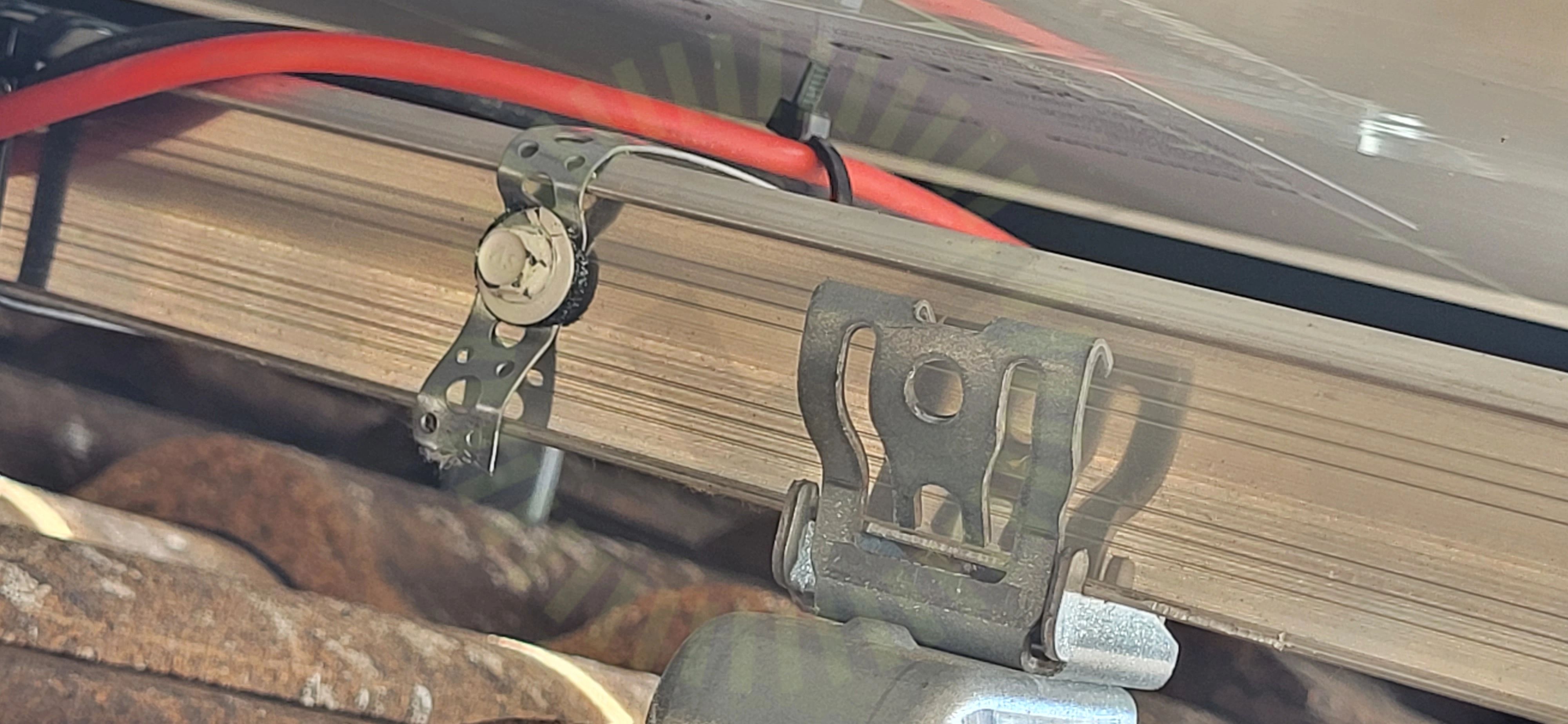

Främmande material

2.2 Främmande material

Inte godkänd

Material som inte är från tillverkaren av montagesystemet är inte tillåtet att använda vid montering.

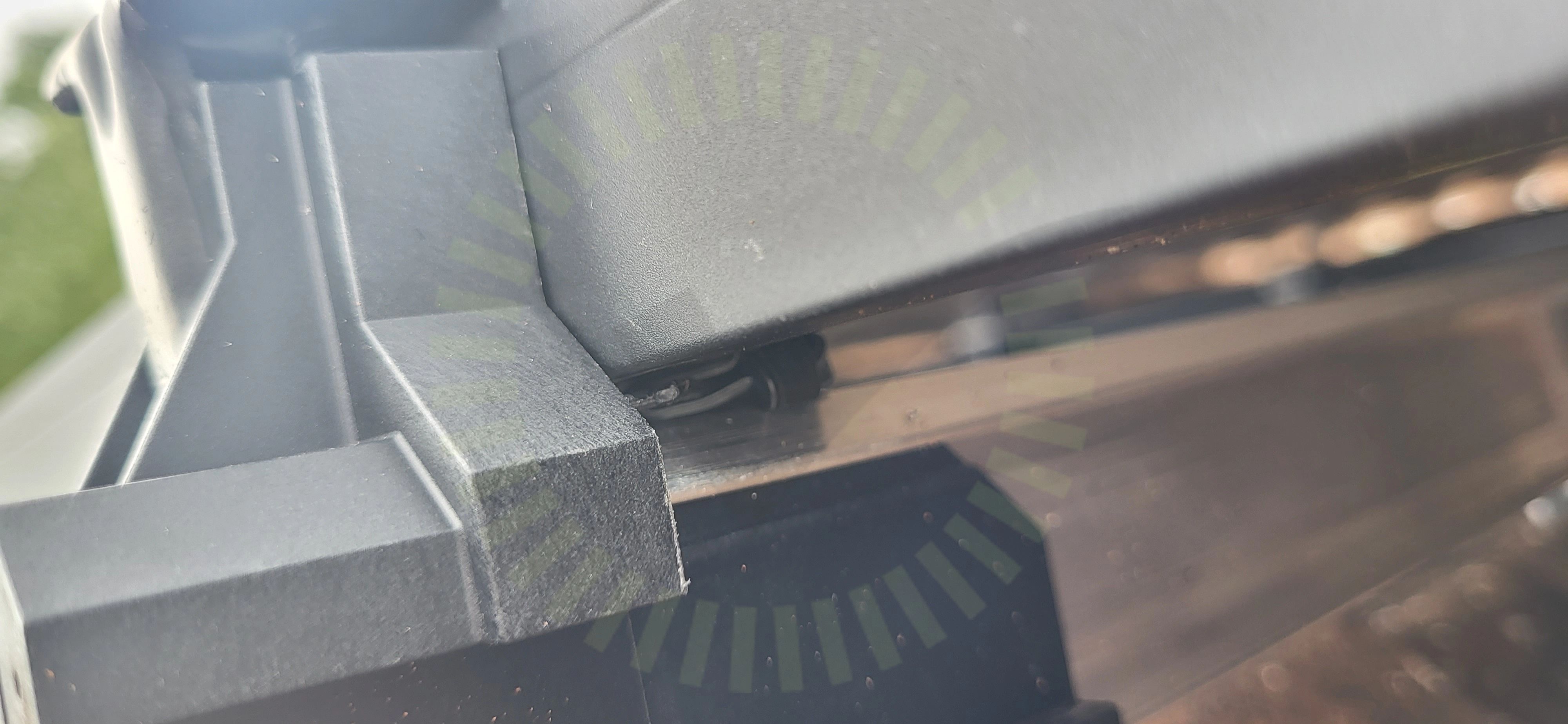

Föremål mellan skena och panelram

2.3 Föremål mellan skena och panelram

Inte godkänd

Distanser mellan skena och panel. Höjdjustering på valt sätt är olämpligt.

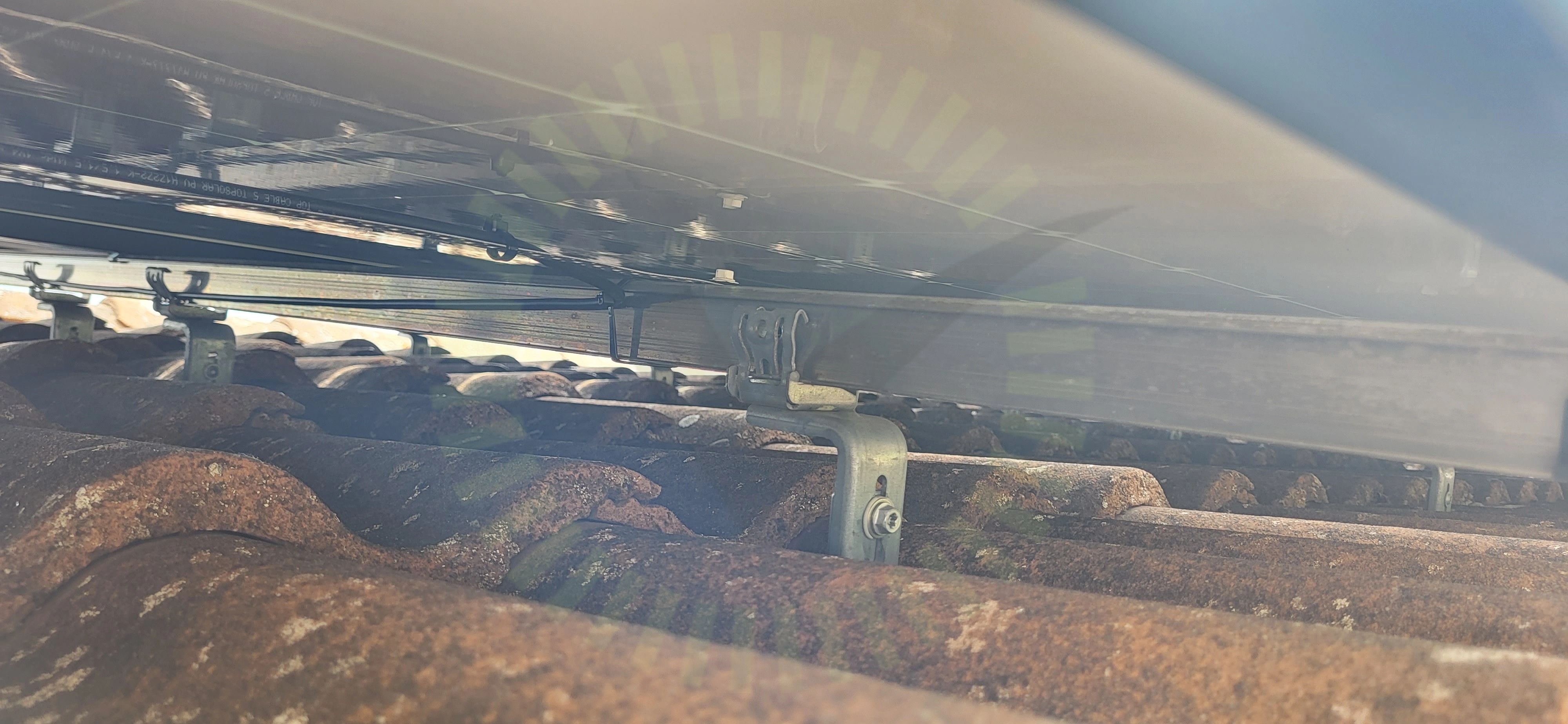

Förstärkningsskruv

2.4 Förstärkningsskruv

Inte godkänd

Förstärkningsskruv för horisontella skenor saknas.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

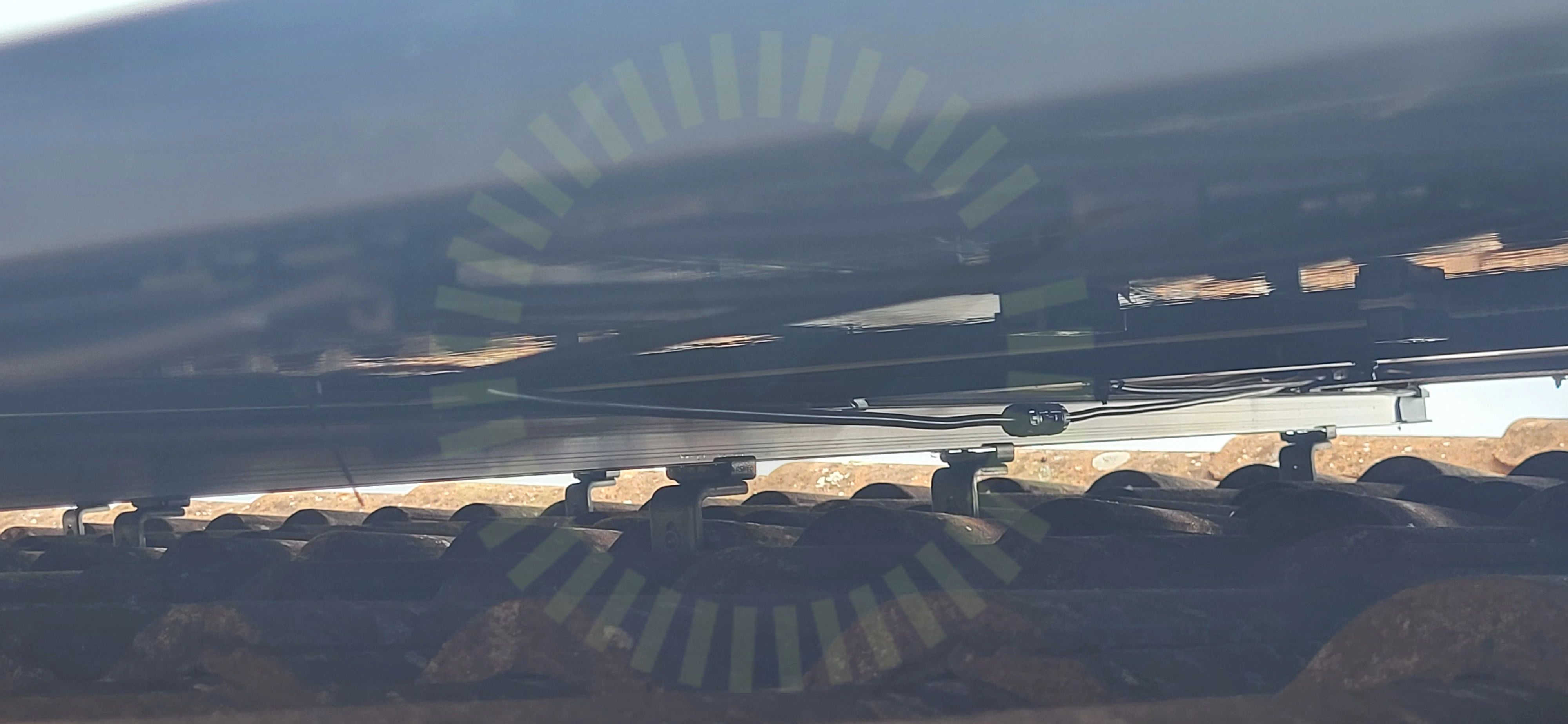

Kabeluppfästning

2.5 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

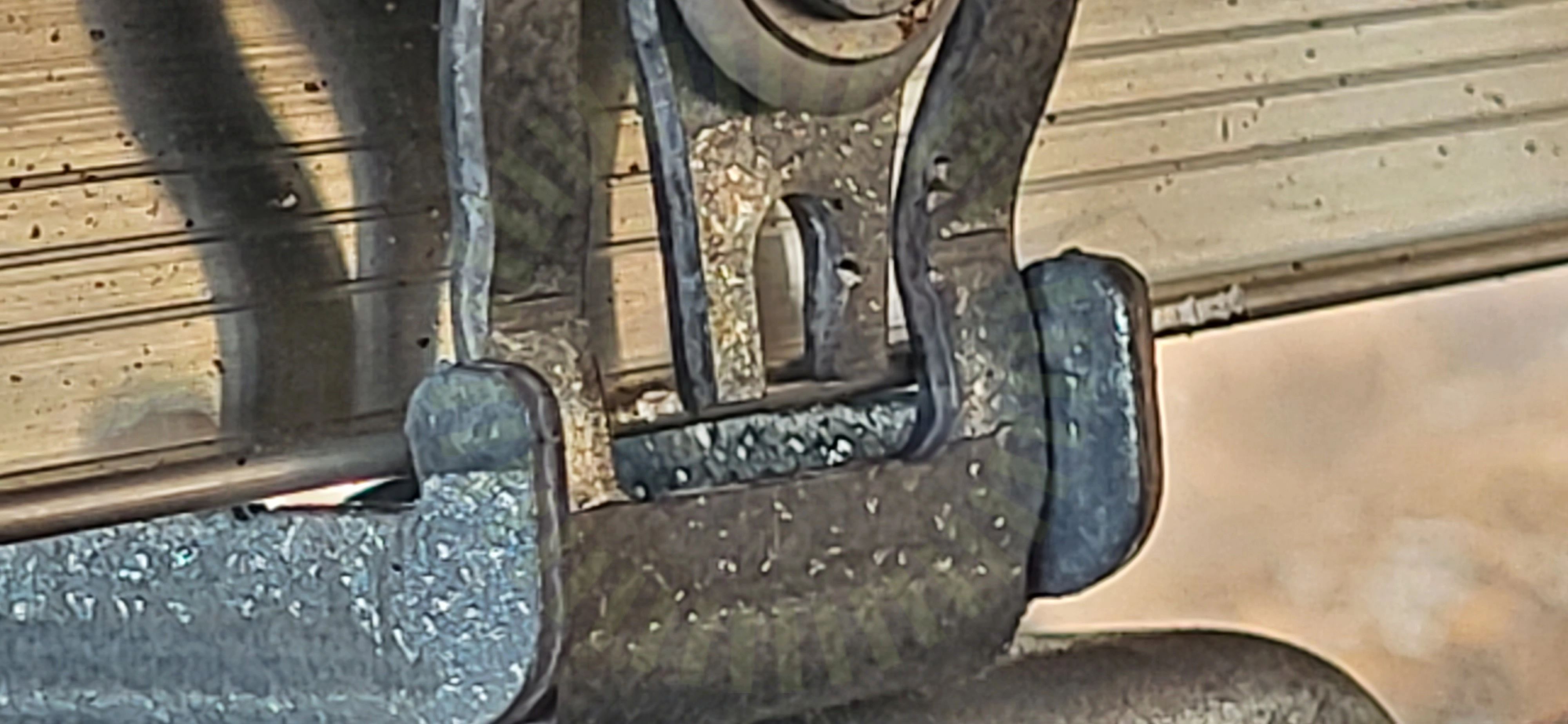

Skenornas infästning

2.6 Skenornas infästning

Inte godkänd

Skeninfästning är felaktigt utförd på flera sätt. Gafflarna måste ligga på skenan även om infästningen är skruvad. Fel skruv är använd. Skenan ligger inte korrekt mot kroken.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

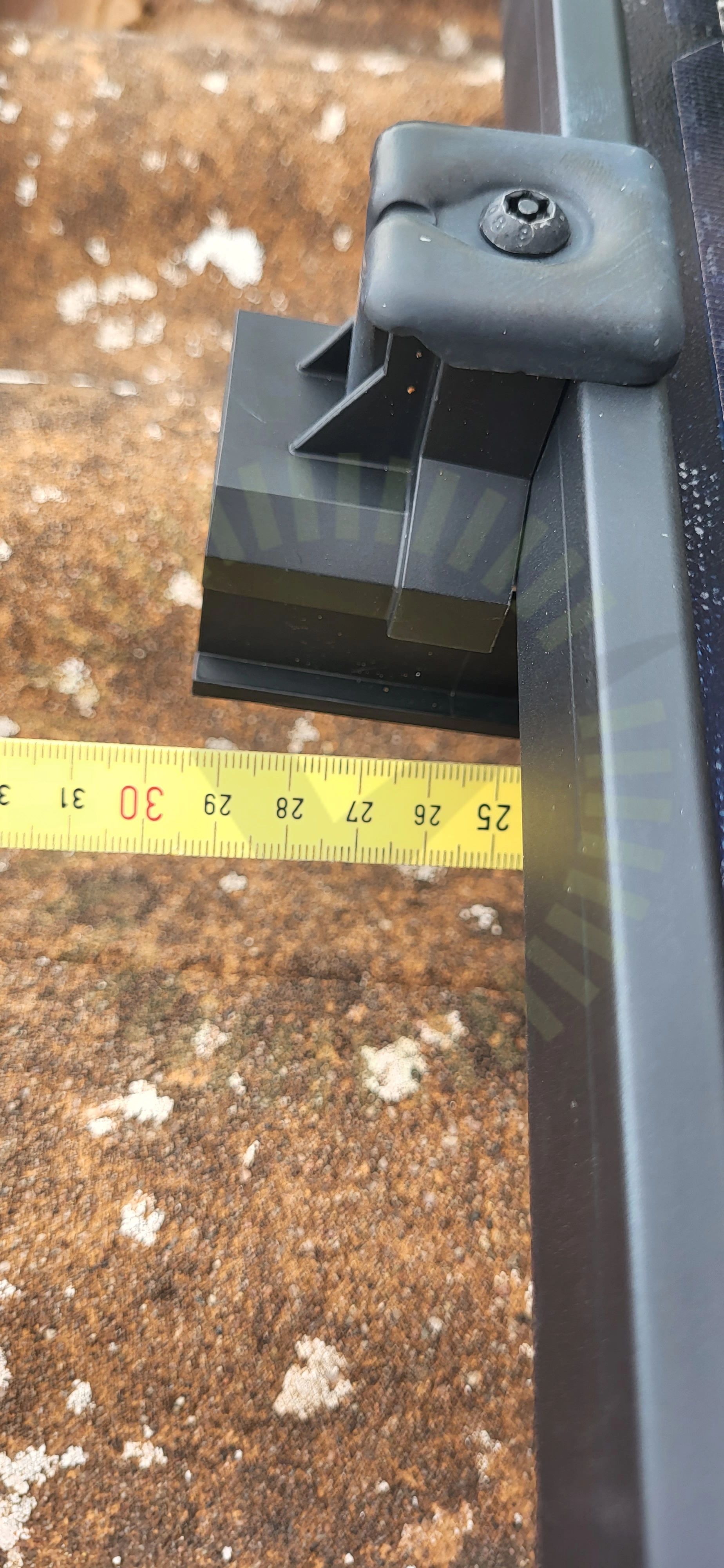

Skenornas överhäng

2.7 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För långt överhäng förekommer.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

2.8 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. Garagetak saknas i lastberäkningen.

Tillverkarens montageanvisningar

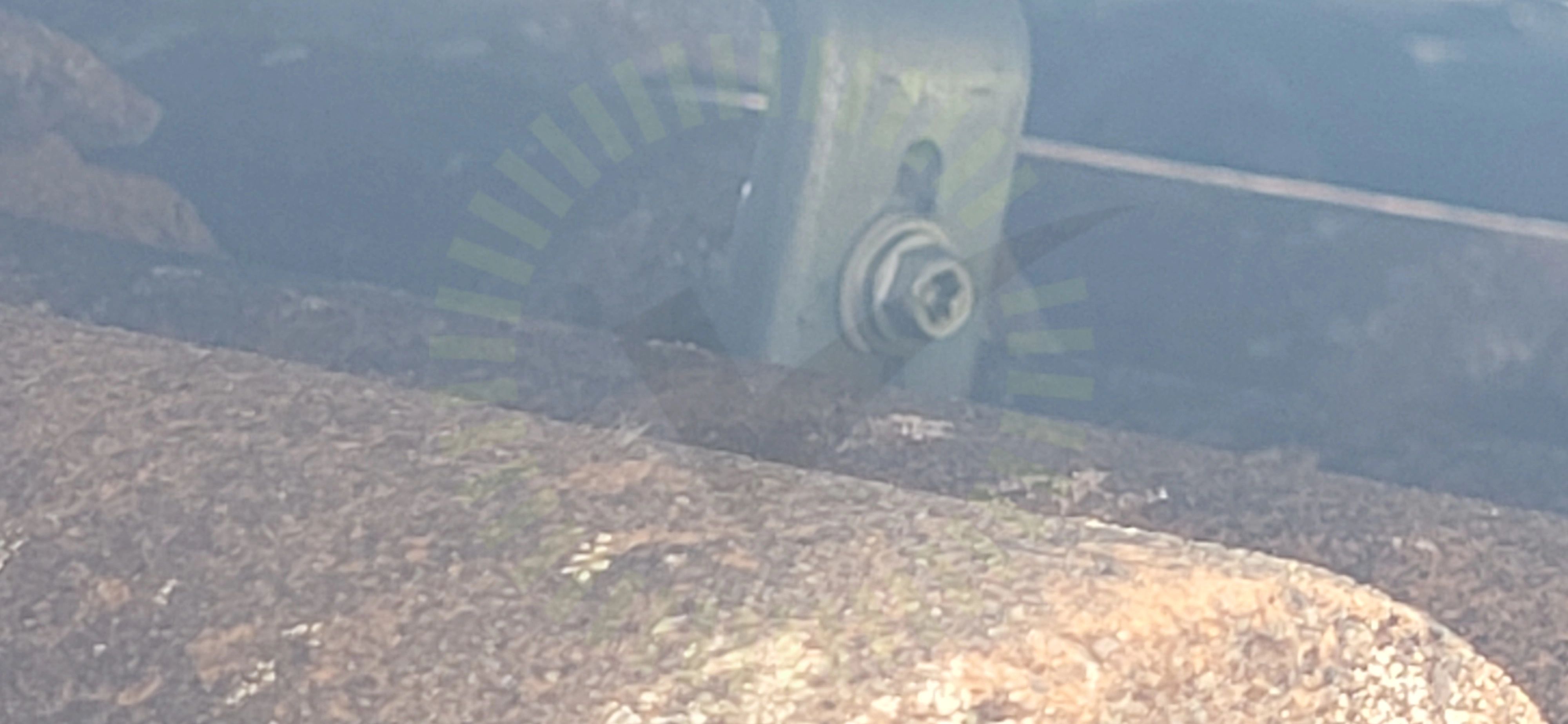

Takkrokens höjdjustering

2.9 Takkrokens höjdjustering

Inte godkänd

Fel skruv är använd till höjdjustering.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 10

Godkända kontrollpunkter

18/27
DC kabel förläggningDräneringskanalKabeldragning mellan takytorKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekSkadorSkenans utstick för klämmaSkenskarvarSäkerhetsavståndTakets lutningTakkrokarnas CCUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Tak 1, Longi: LR5-54HIB 390-410

Anmärkningar

3/16

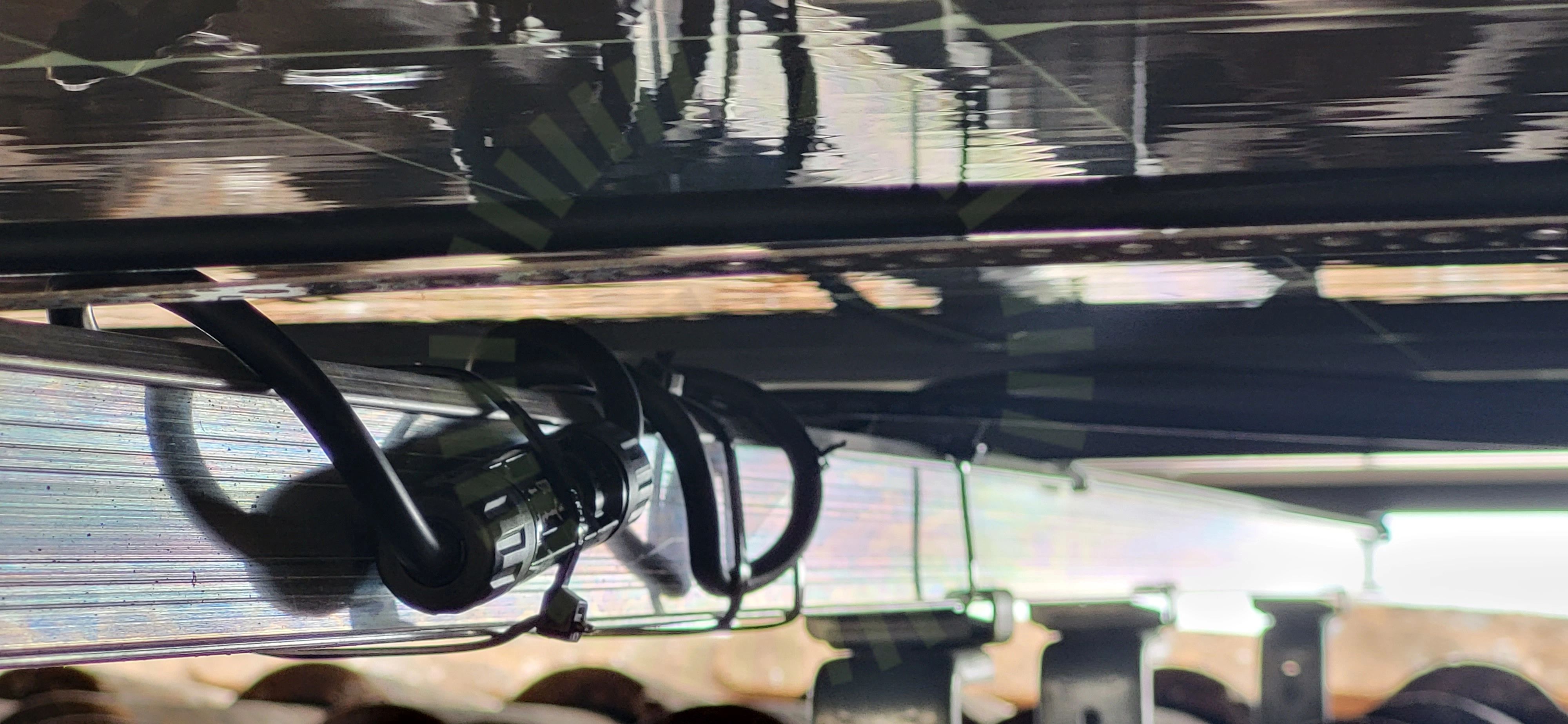

Kontaktdon

3.1 Kontaktdon

Inte godkänd

Buntband ska inte placeras över kontaktdonens hölje.

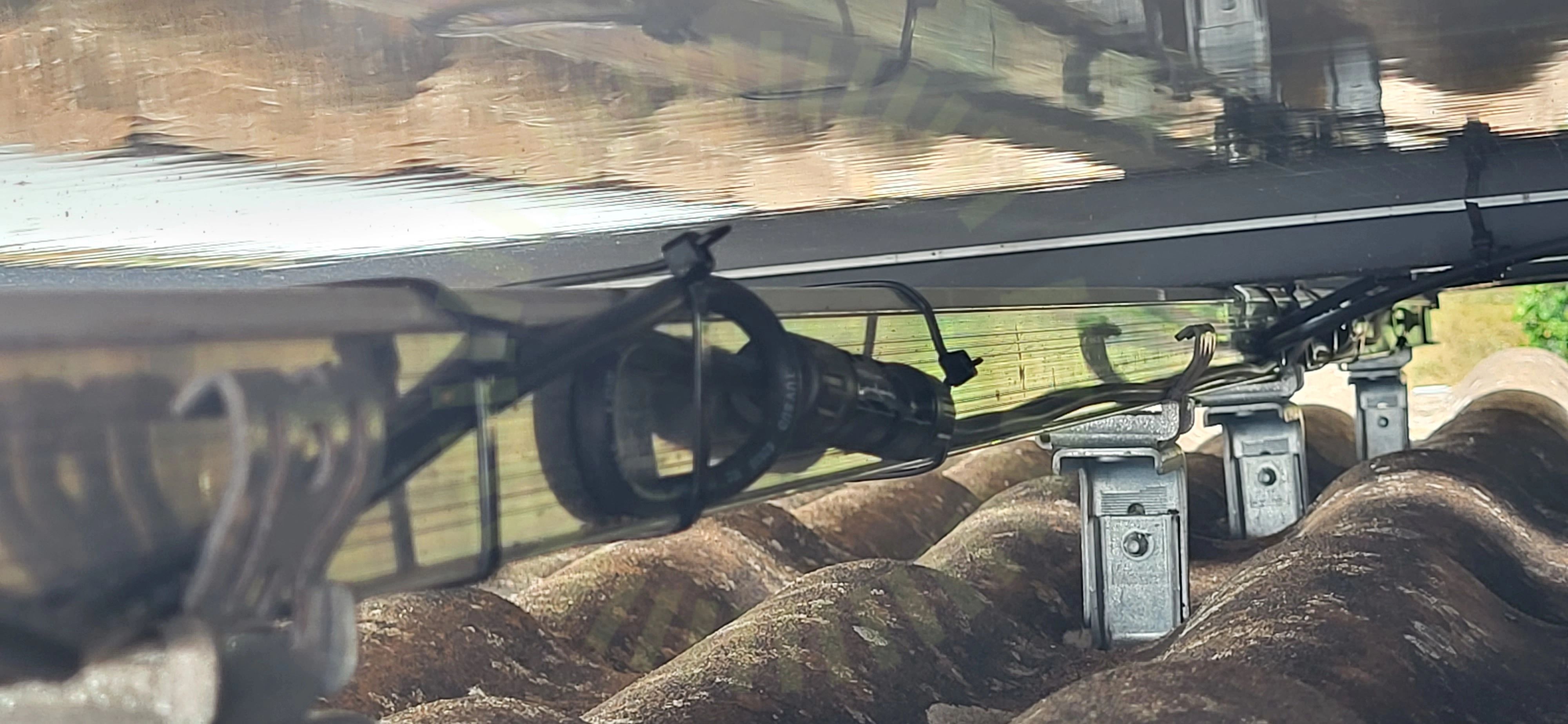

Panelkablagets böjradie

3.2 Panelkablagets böjradie

Inte godkänd

Panalernas kablar har en för skarp böjradie.

Installation Manual for LONGi Solar PV Modules, V15, Sida 25

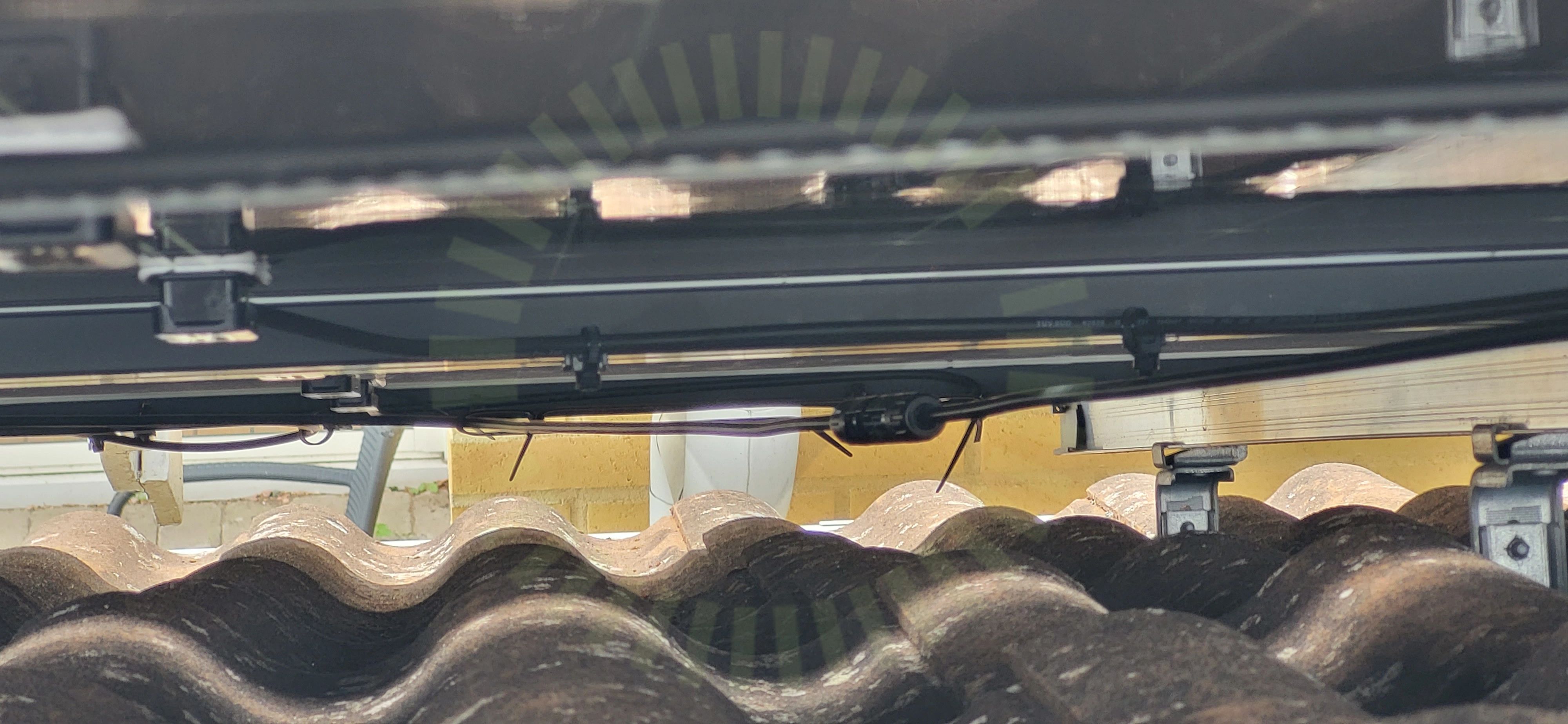

Stress på kontakter

3.3 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

SS 436 40 00, 712.526

Godkända kontrollpunkter

13/16
Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKopplingslådaMellanrumPunktbelastningSkuggaSpänningar i ramSträngförläggningÖverlappning

Varselmärkning

Godkända kontrollpunkter

5/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

6/35

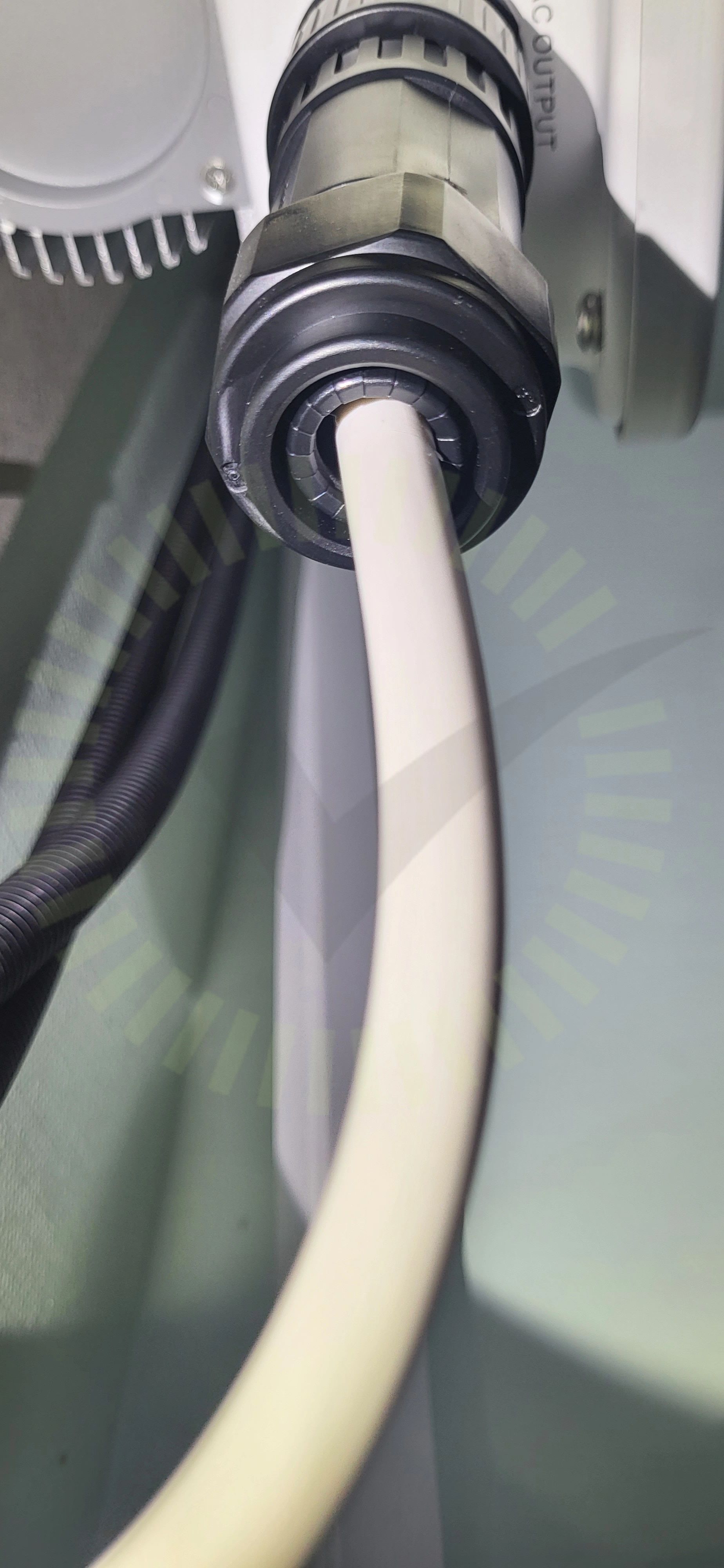

Förskruvning

5.1 Förskruvning

Inte godkänd

Förskruvningen ska hålla tätt.

DC Kablage förläggning

5.2 DC Kablage förläggning

Inte godkänd

Kablarna är inte uppfästa så de har tillräckligt stöd.

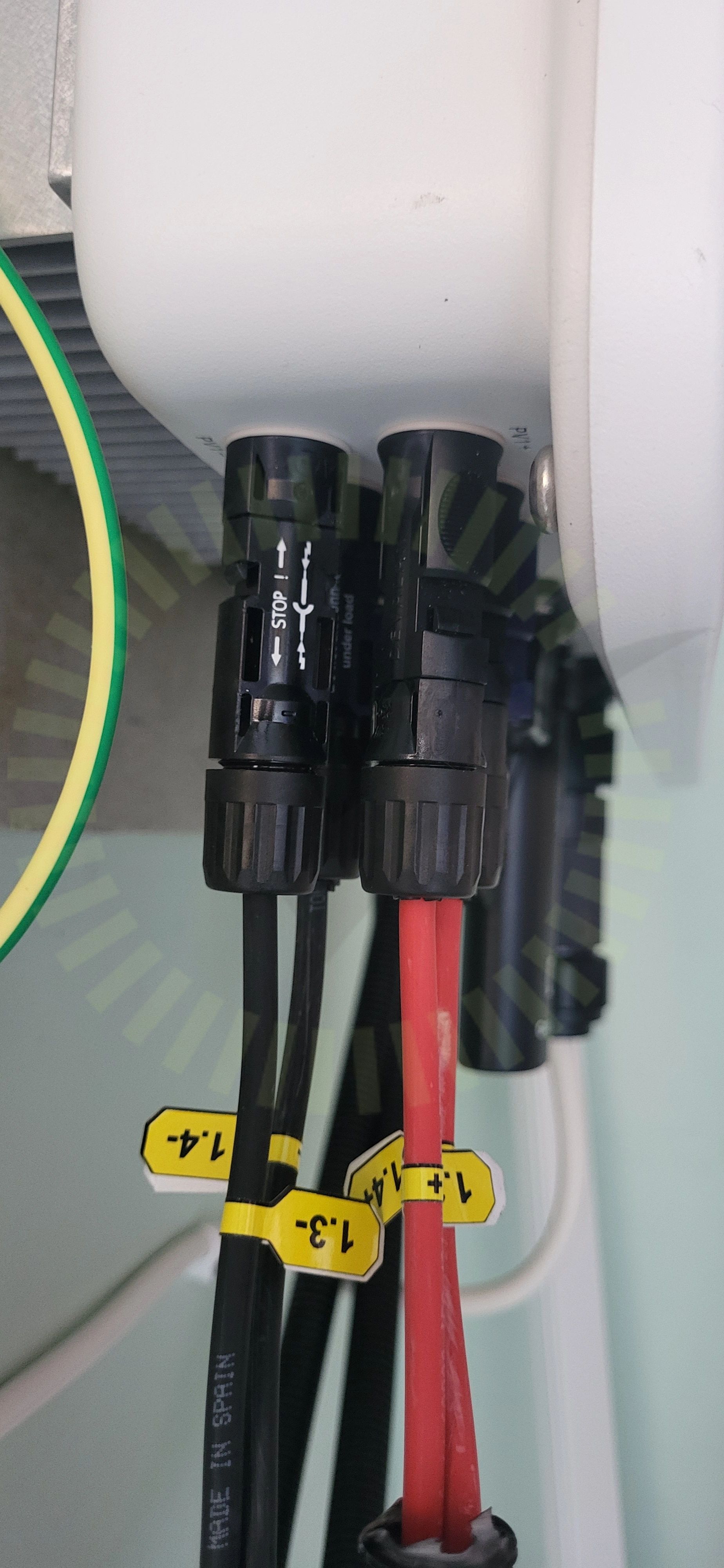

DC Kontakter anslutning

5.3 DC Kontakter anslutning

Inte godkänd

Fel kontakter är använda till växelriktaren.

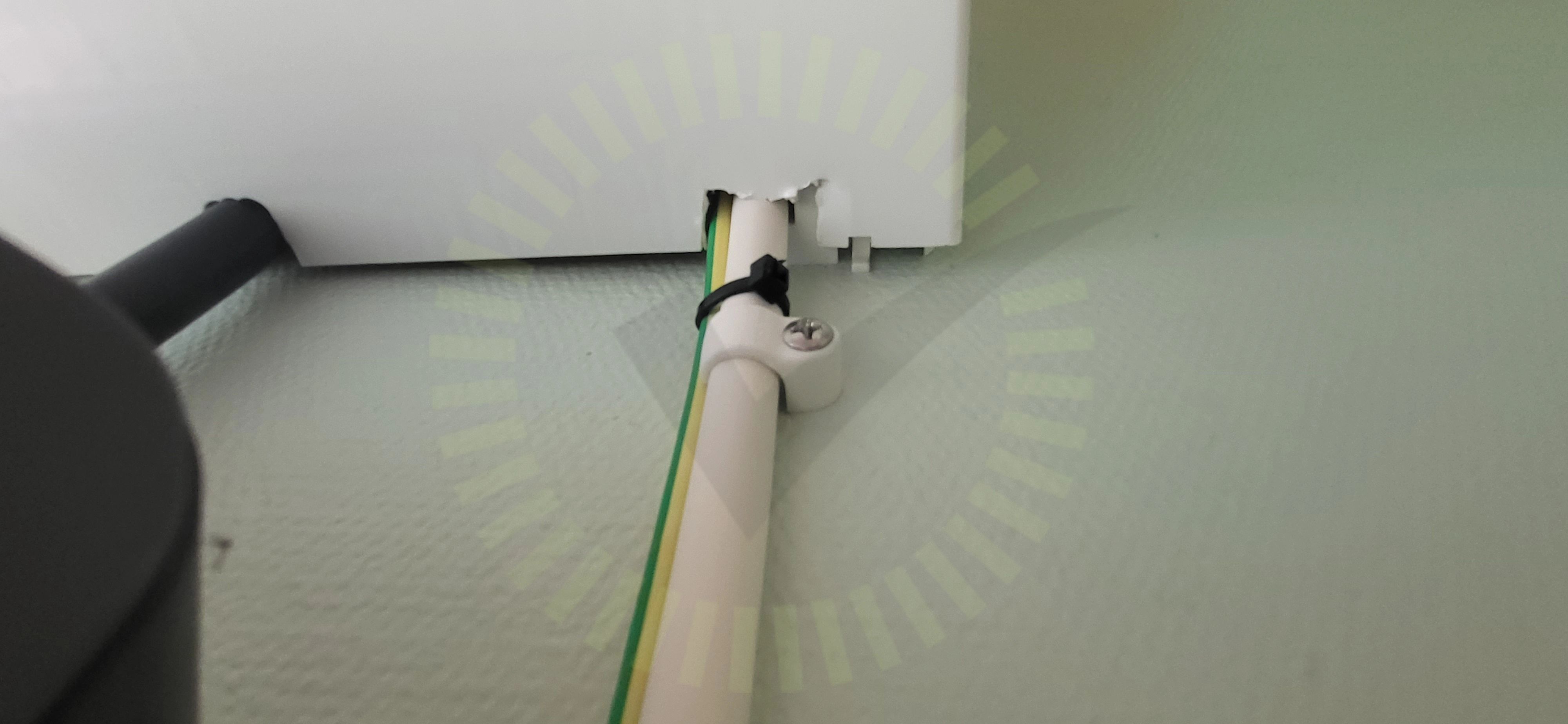

Hölje central

5.4 Hölje central

Inte godkänd

Genomföring i central är inte tillräckligt uppklippt så hölje går inte att få på ordentligt.

Branchstandard.

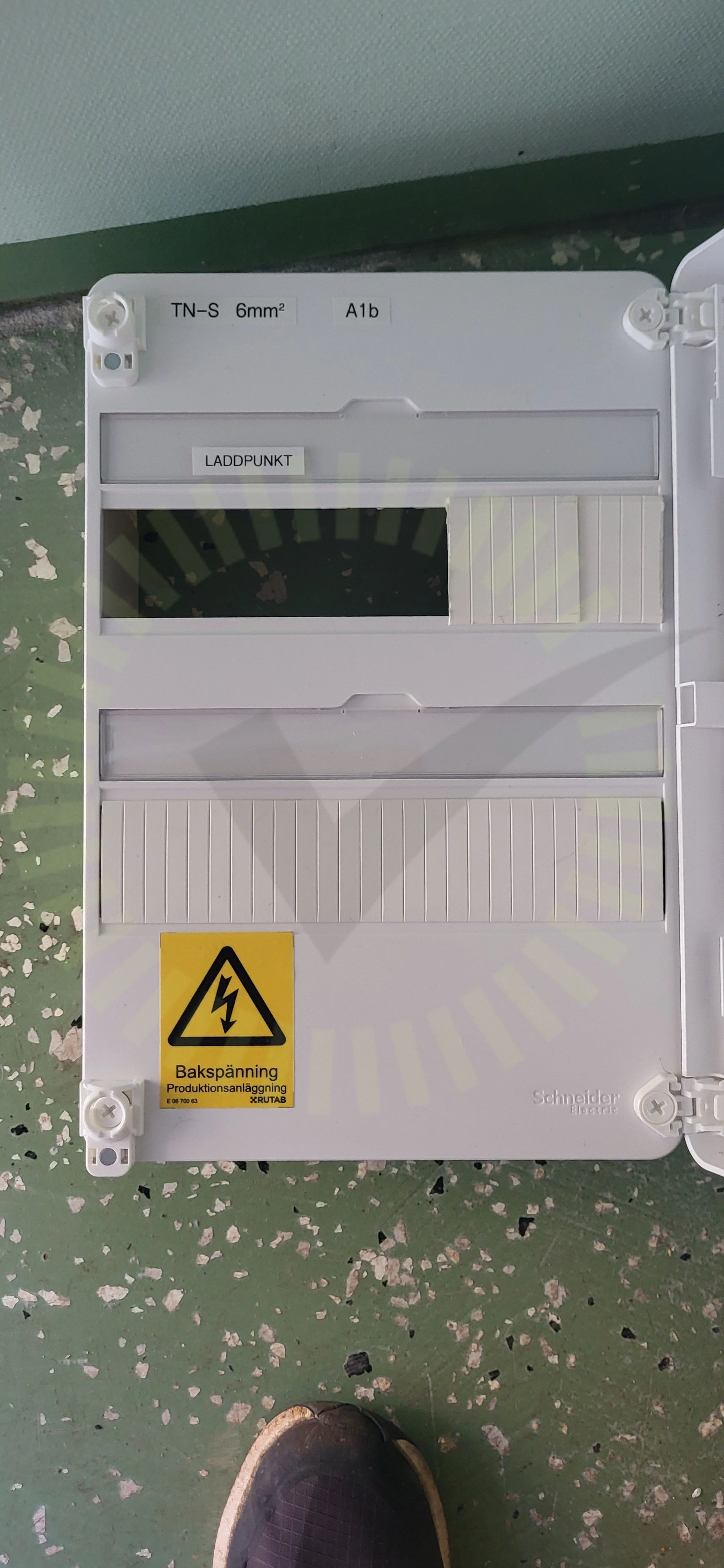

Märkning

5.5 Märkning

Inte godkänd

Märkning saknas.

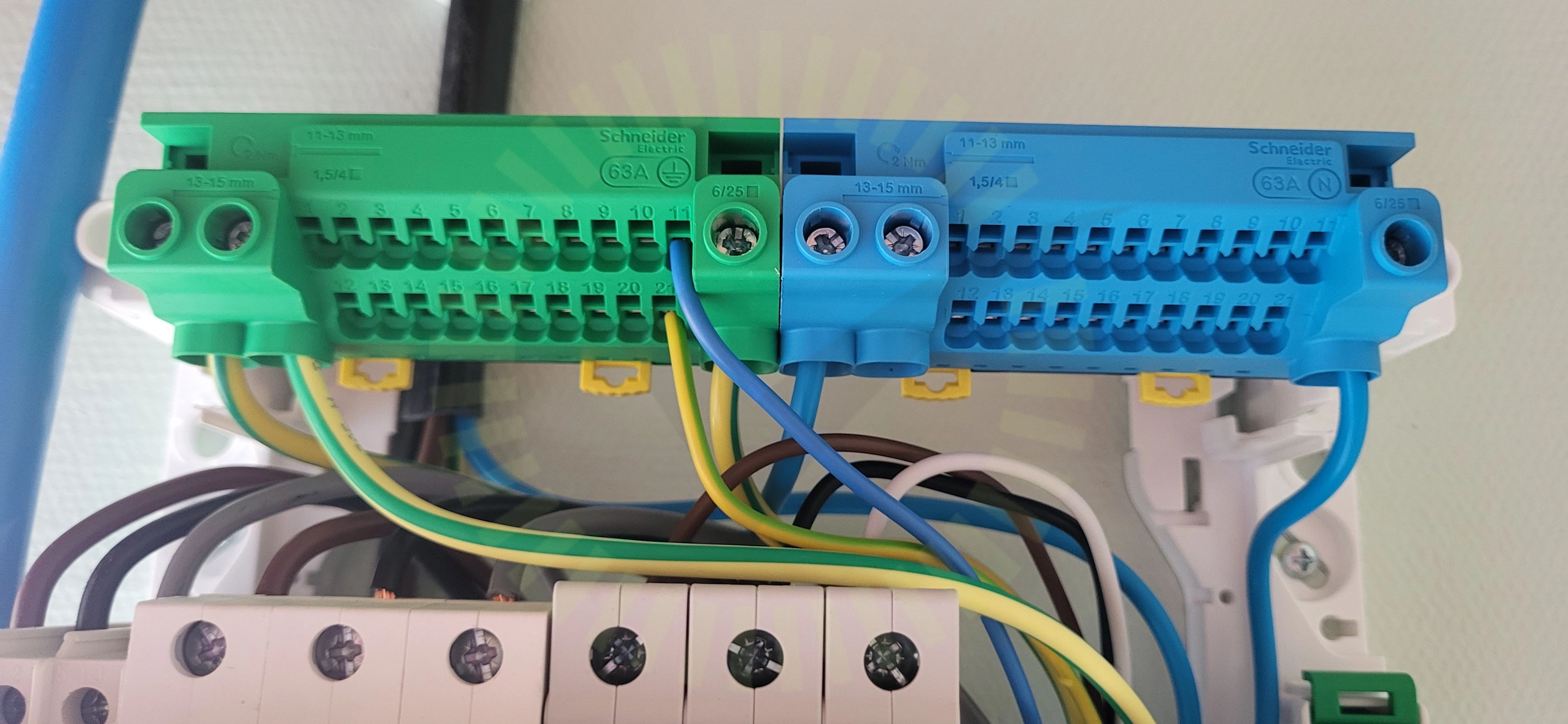

Pen-ledare

5.6 Pen-ledare

Inte godkänd

Jord och nolla är lagd på samma plint i centralen. I detta fallet så finns det ingen anledning att göra det då det resten är ett 5-ledarsystem.

Branchstandard.

Godkända kontrollpunkter

29/35
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage skyddDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktDC Kontakter stressGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare FastspändaLikspänningskomponenterSkadat kablageSträngdesignSäkringsdimensionSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
