1.1 Mätprotokoll DC
Inte godkändMätningar är felaktigt, angivet ström i kolumn för tomgångsspänning.
Besiktningsrapport
9.5
Installation genom
Nova Solar
Datum
14 september 2023
Ort
Torslanda, Västra Götalands län
95% godkända5% ej godkända
Om installationen
PanelerLongi: LR5-54HPB 390-410M
OptimerareHuawei: SUN2000P - 450W
MontagesystemWeland Stål: Råspont
VäxelriktareHuawei: SUN2000-12-25KTL-M5
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmän
Anmärkningar
1/3Godkända kontrollpunkter
2/3AvtalSträngschema
Huawei: SUN2000-12-25KTL-M5
Anmärkningar
1/42

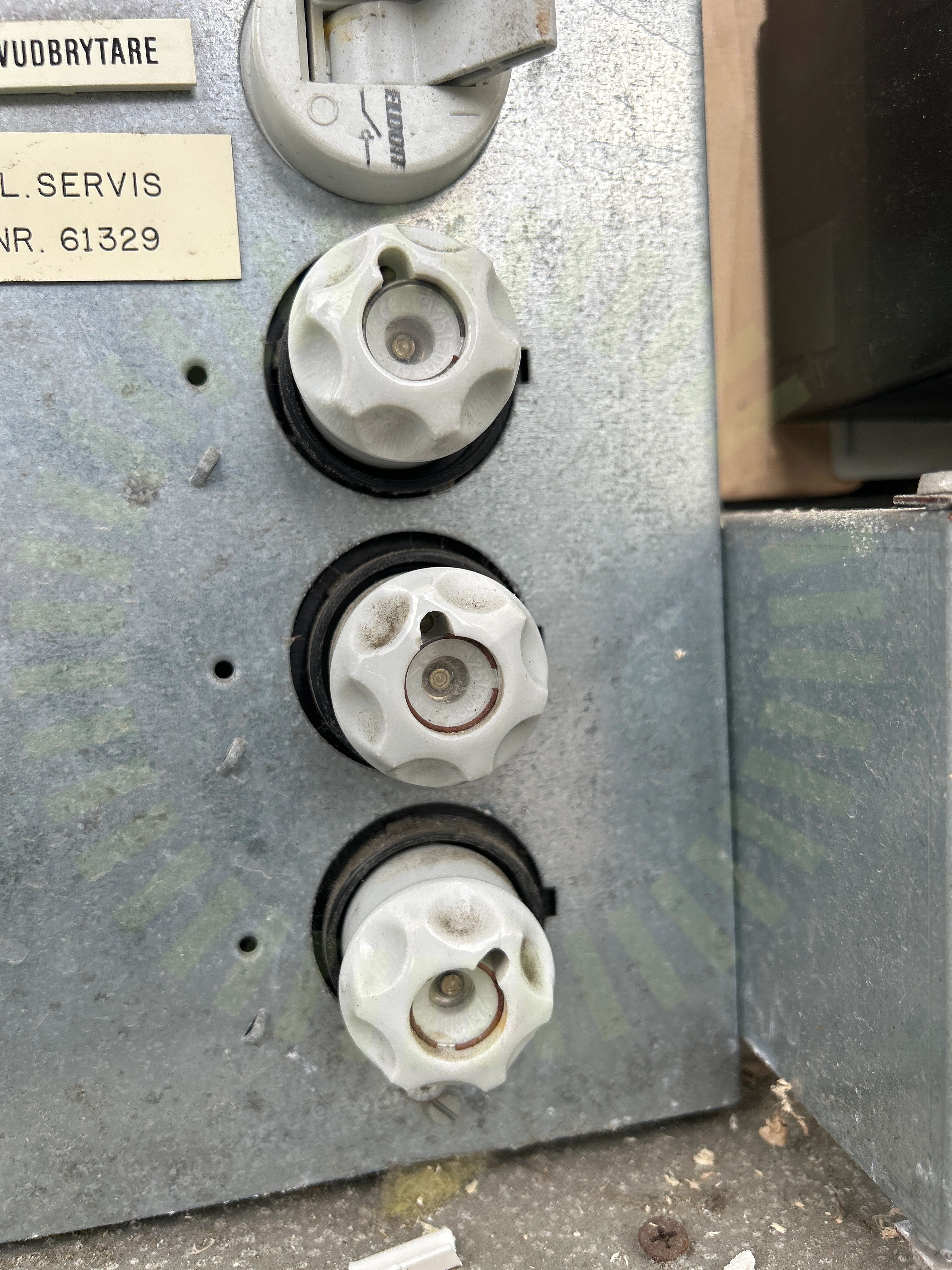

2.1 Dubbel matning
Inte godkändStigare till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kablen rekommenderas.
Godkända kontrollpunkter
41/42AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMax total effektMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillförlitligt fästTillgänglighetVarning för backspänningVarning för likspänningVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Huawei: SUN2000P - 450W
Godkända kontrollpunkter
5/5DragavlastadeFastsäkring av produktFörutsättningarKontakterPlacering
Longi: LR5-54HPB 390-410M
Anmärkningar
3/17
4.1 Föremål mot bakstycke
Inte godkändFöremål trycker mot panelens undersida.
Installation Manual for LONGi Solar PV Modules, V15, Sida 13
4.2 Förläggning DC kontakter
Inte godkändDC kontakter ligger inte skyddade mot direkt solljus.
Installation Manual for LONGi Solar PV Modules, V15, Sida 25

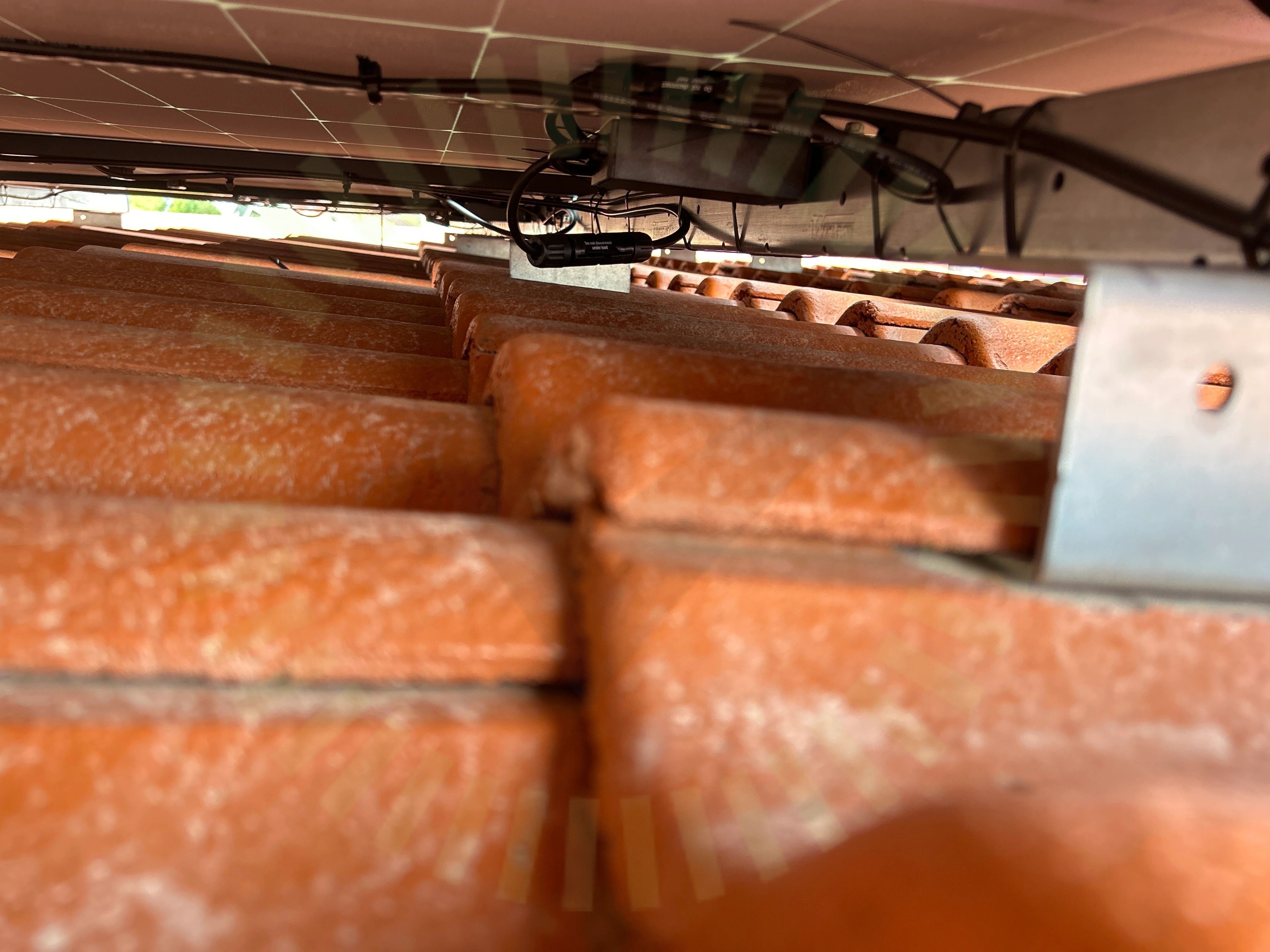

4.3 Stress på kontakter
Inte godkändKontakter är inte uppspända med tillräckligt stöd.
SS 436 40 00, 712.526
Godkända kontrollpunkter
13/17Avstånd till takDräneringshålFörbindelse av kontakterKlämmornas placeringKontaktdonKopplingslådaMellanrumPanelkablagets böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramÖverlappning
Ej tillgängligt vid besiktning
1/17Strängförläggning
Säkerhetsbrytare AC
Godkända kontrollpunkter
8/8AnslutningBöjradieEgenskaperFörskruvningarIdentifieringInfästningPlaceringYttre påverkan
Tak 1, Weland Stål: Råspont
Anmärkningar
1/1

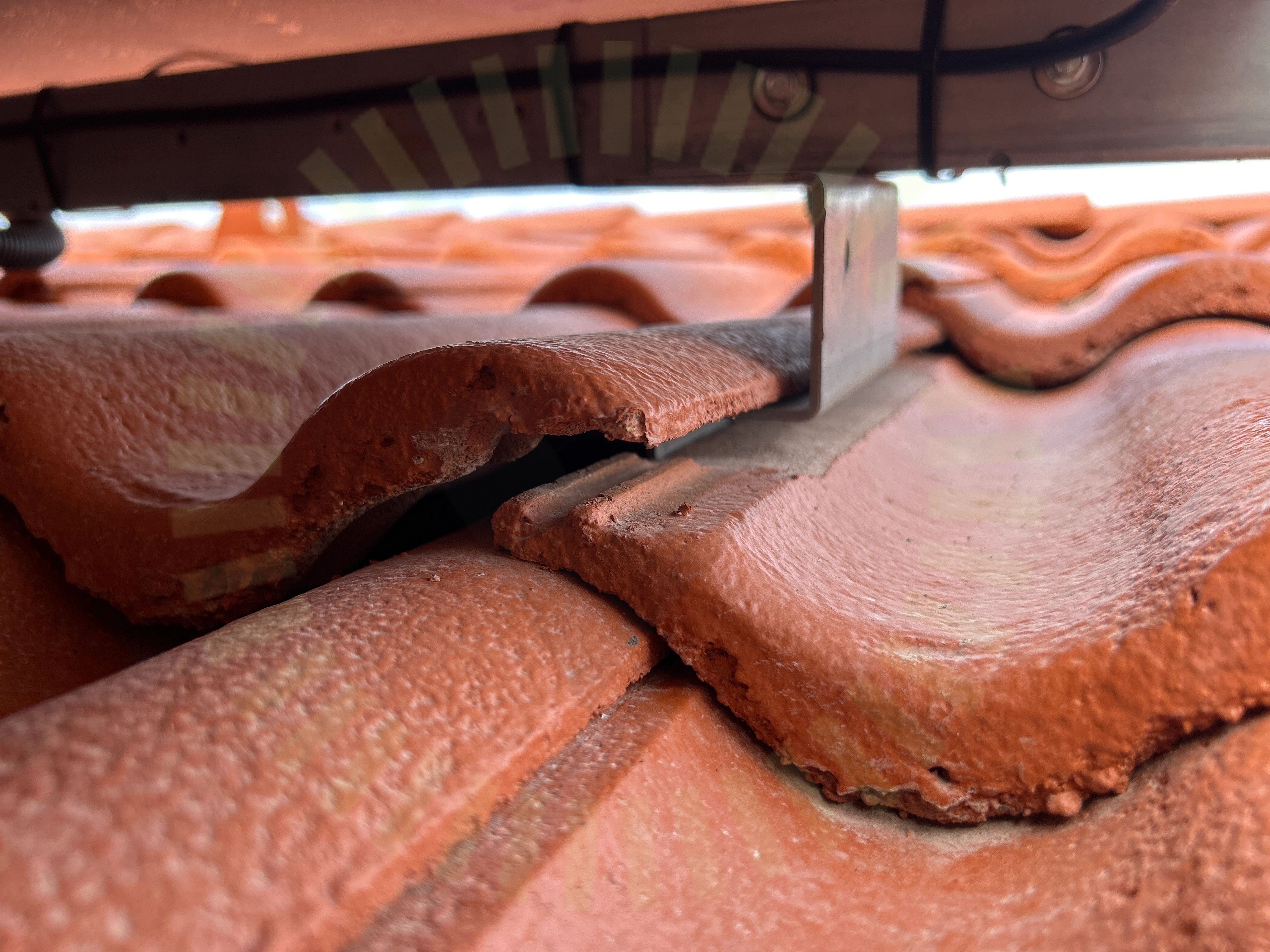

6.1 Tegelpannor
Inte godkändTegelpannor ligger inte korrekt och riskerar att spricka av snedbelastning, samt risk för att fukt kommer in.
Takpannor har för stor glipa mellan varandra.
Undercentral
Godkända kontrollpunkter
7/7BöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring
Weland Stål: Råspont
Godkända kontrollpunkter
24/24DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringRåspontsinfästningSkadorSkenornas infästningSkenornas överhängSkenors avstånd till varandraSkenskarvarSnö- och VindlastberäkningTakgenomföringTakkrokarnas CCTvådelad TakkrokUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor skena Ändklämmor skruv
