Besiktningsrapport
8.7
Installation genom
Skandica Solar
Datum
16 augusti 2023
Ort
Olofstorp, Västra Götalands län
Jordning av chassi
AC Böjradie
Skarp kant
+ 9
85% godkända
15% ej godkända
Om installationen
Paneler
Risen: RSM40-8
Montagesystem
Nordmount Panntak
Växelriktare
SunGrow: SG5-12RT
Tillbehör
Säkerhetsbrytare AC
Tillbehör
Undercentral
Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
2/3
1.1 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas.
1.2 Strängschema
Inte godkänd
Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
1/3
Säkerhetsbrytare AC
Anmärkningar
1/6

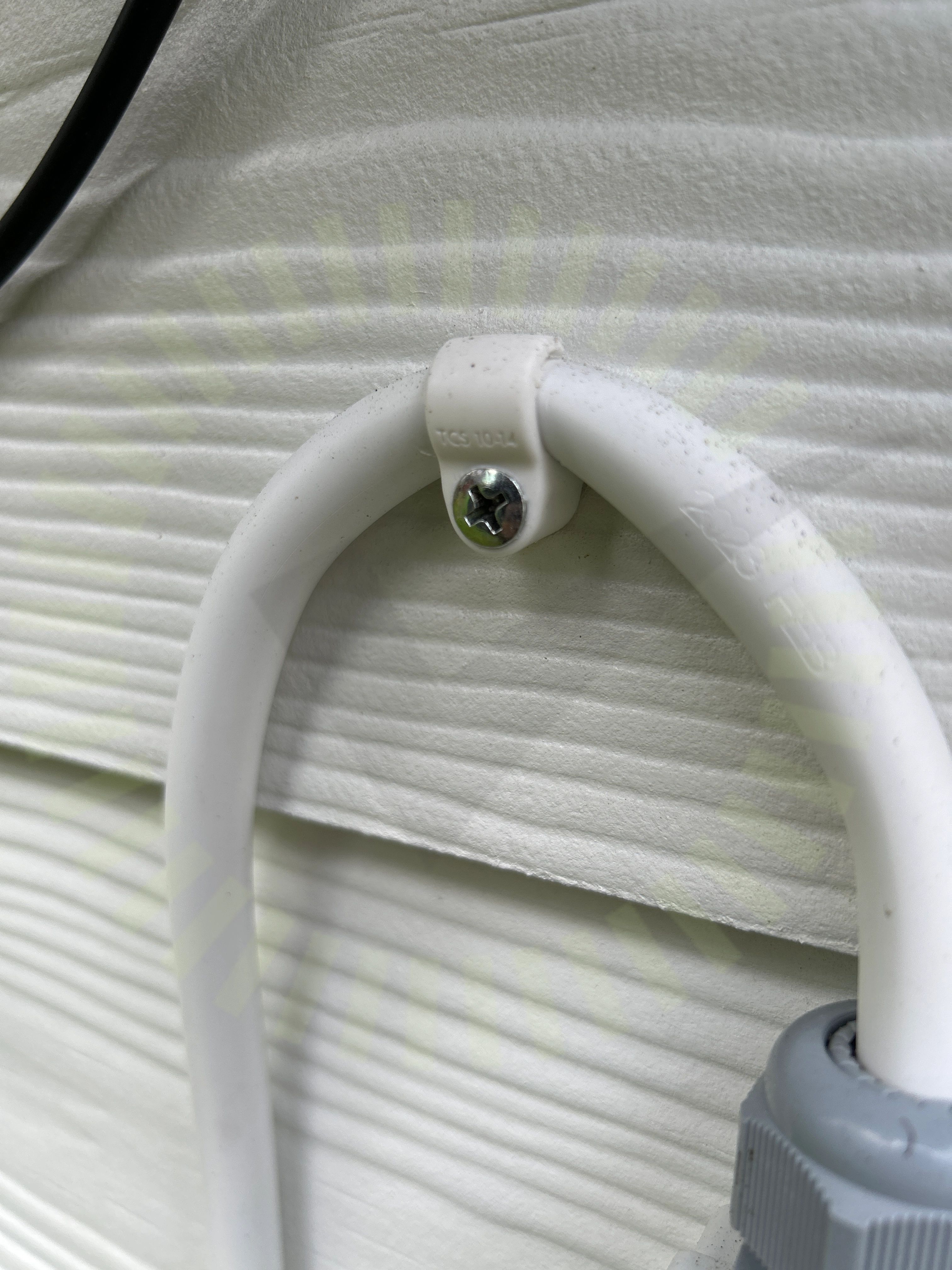

2.1 Böjradie
Inte godkänd
Säkerhetsbrytarens kabel är inte lämpligt installerad.
Godkända kontrollpunkter
5/6
Tak 1, Nordmount Panntak
Anmärkningar
5/29
3.1 Skenors avstånd till varandra
Inte godkänd
Saknar underlag vid besiktning.

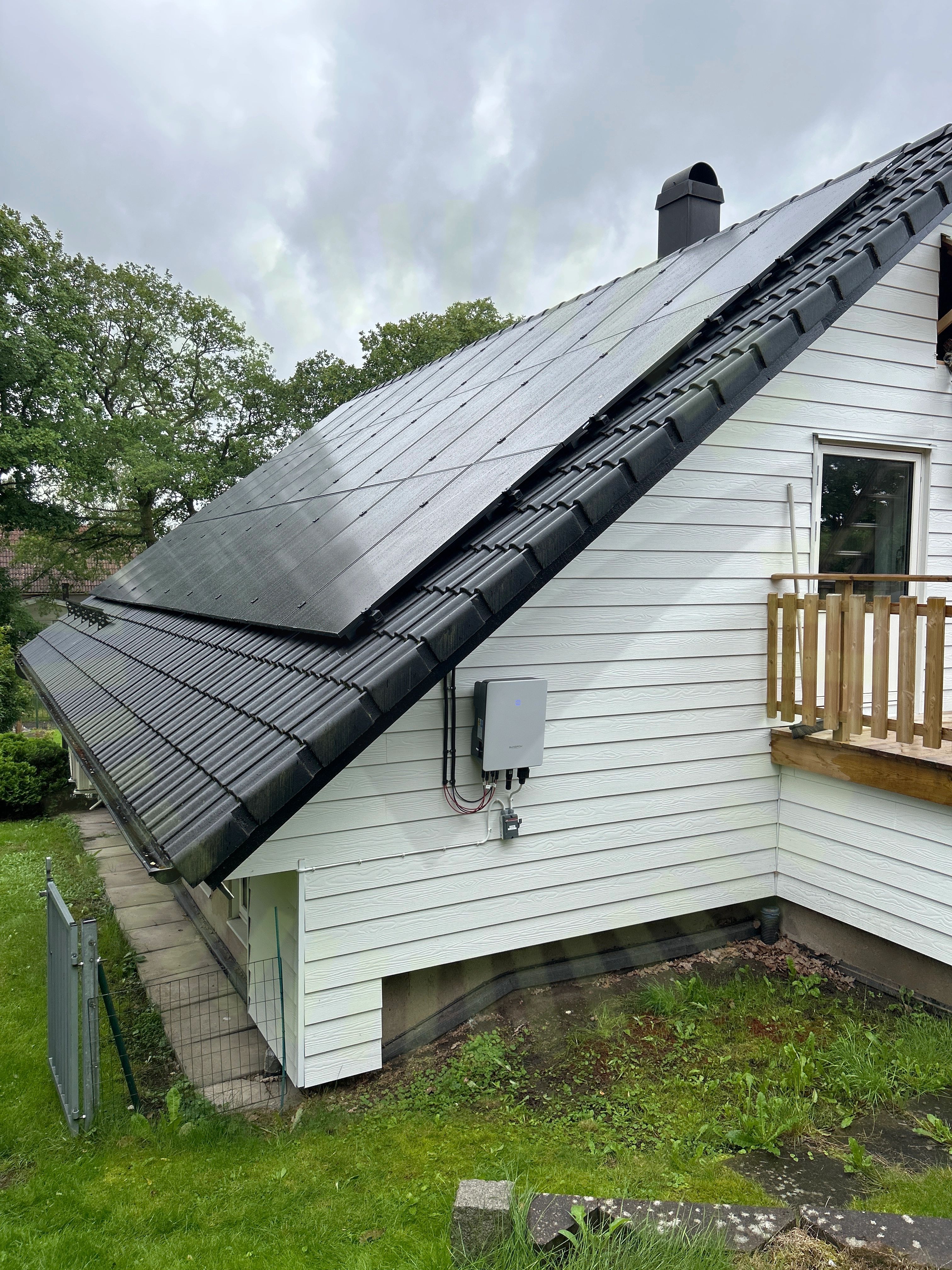

3.2 Snörasskydd
Rekommendation
Panelerna sitter för nära snörasskyddet och tar därmed bort dess funktion.
3.3 Snö- och Vindlastberäkning
Inte godkänd
Lastberäkning saknas vid besiktning.

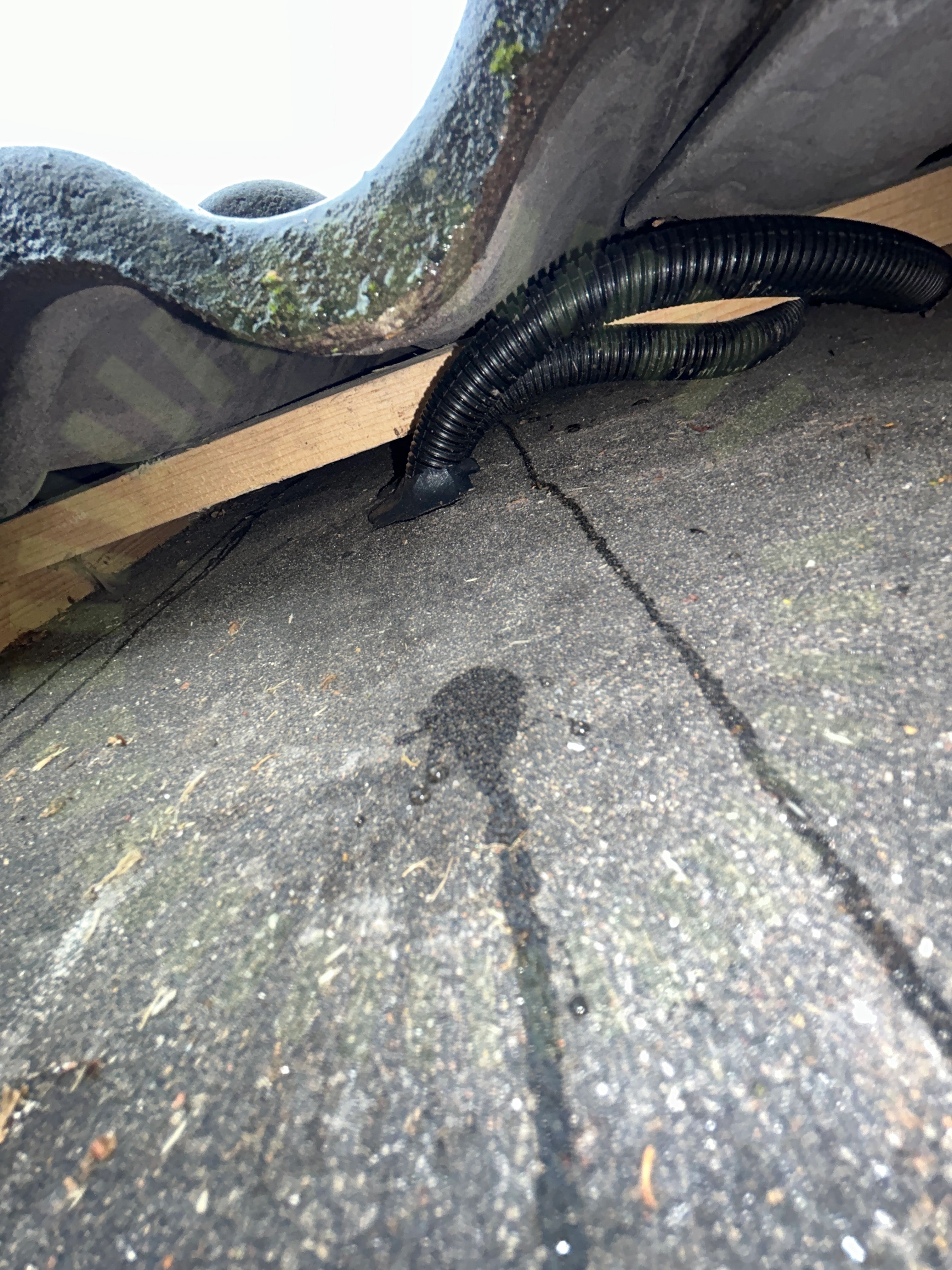

3.4 Takgenomföring
Inte godkänd
Takgenomföring är inte fackmässigt utförd.
3.5 Takkrokarnas CC
Inte godkänd
Lastberäkning att kontrollera mot saknas. Högsta uppmätta mått är: 120 cm.
Godkända kontrollpunkter
24/29
Tak 1, Risen: RSM40-8
Anmärkningar
1/17

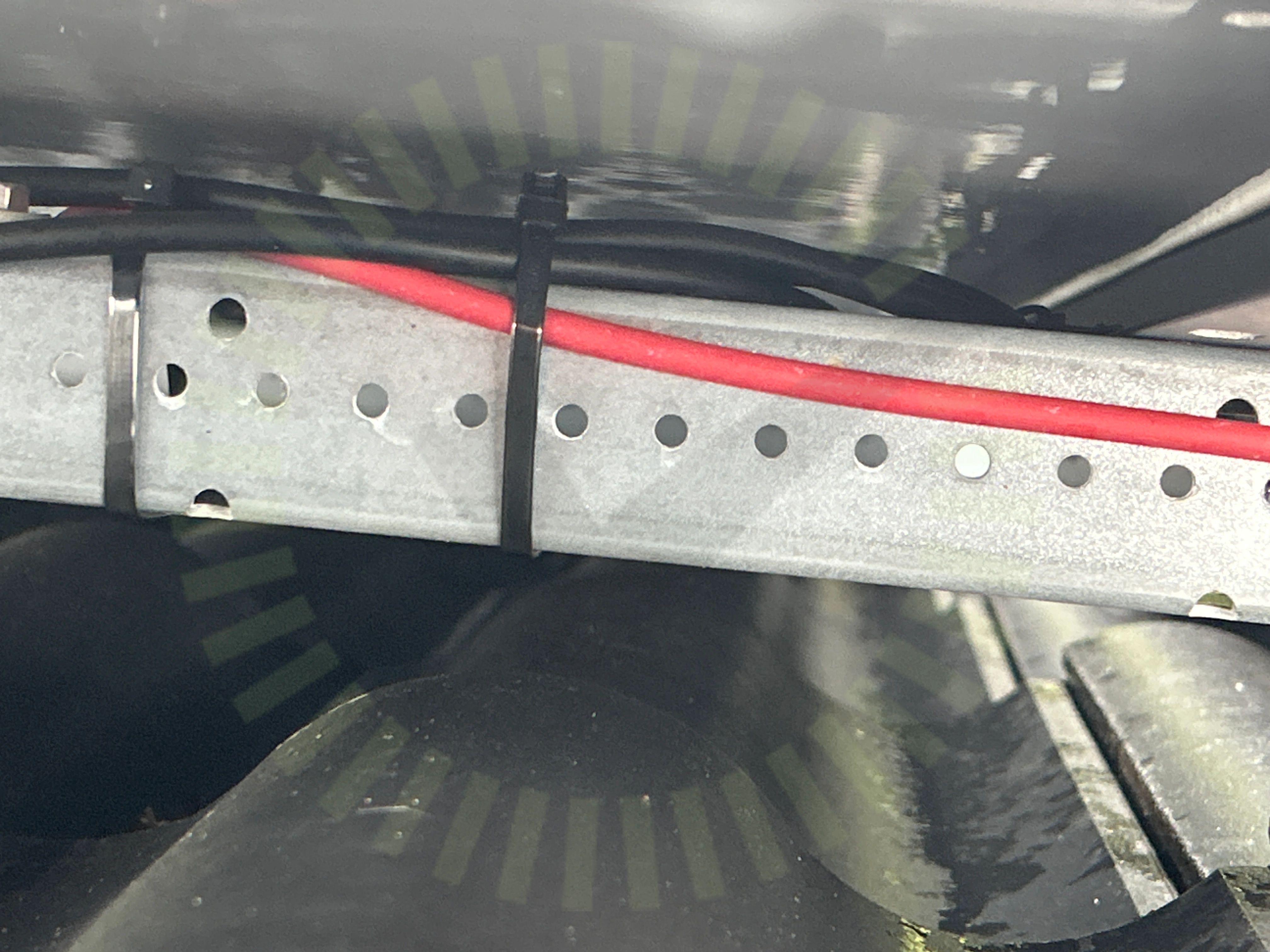

4.1 Föremål mot bakstycke
Inte godkänd
Föremål trycker mot panelens bakstycke.
Godkända kontrollpunkter
15/17
Ej tillgängligt vid besiktning
1/17
Undercentral
Anmärkningar
1/9

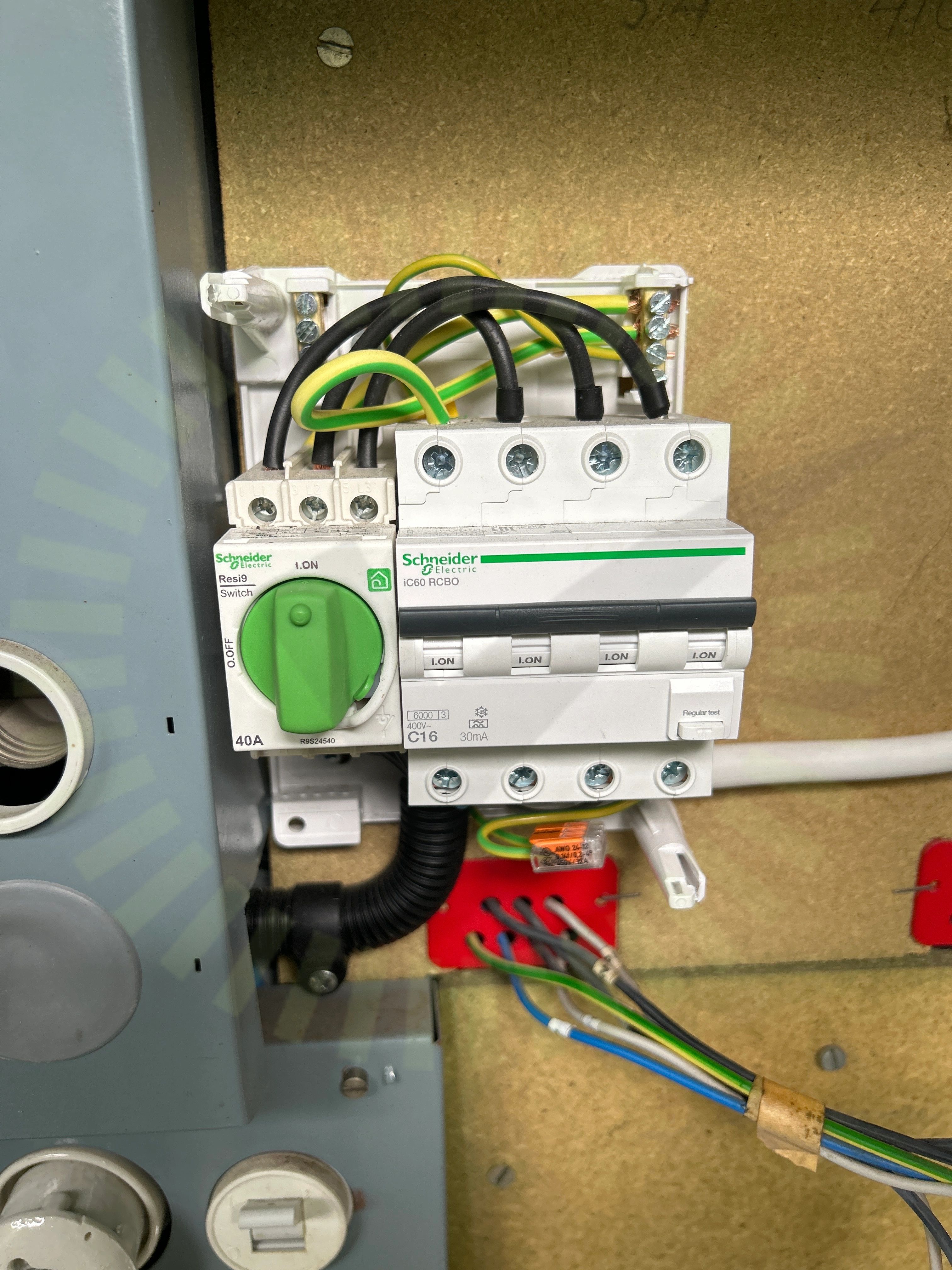

5.1 PEN-ledare
Inte godkänd
Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.
Godkända kontrollpunkter
8/9
Varselmärkning
Anmärkningar
2/5
6.1 Tillförlitligt fäst
Inte godkänd
Skyltning ska ha god beständighet med hänsyn till omgivande miljö och placering och vara fäst på ett betryggande sätt.

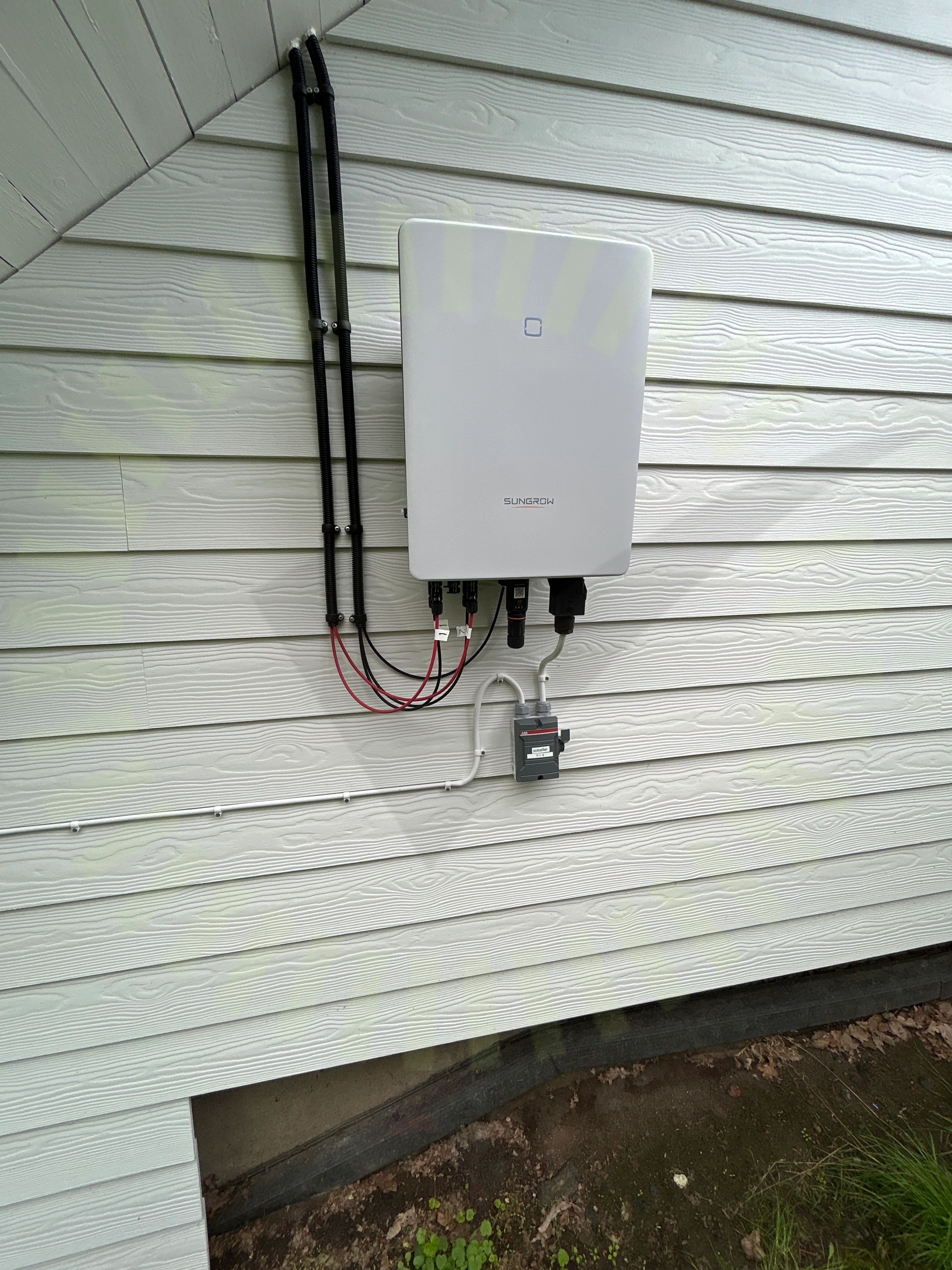

6.2 Varning för likspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
Godkända kontrollpunkter
3/5
Växelriktare
Anmärkningar
6/35

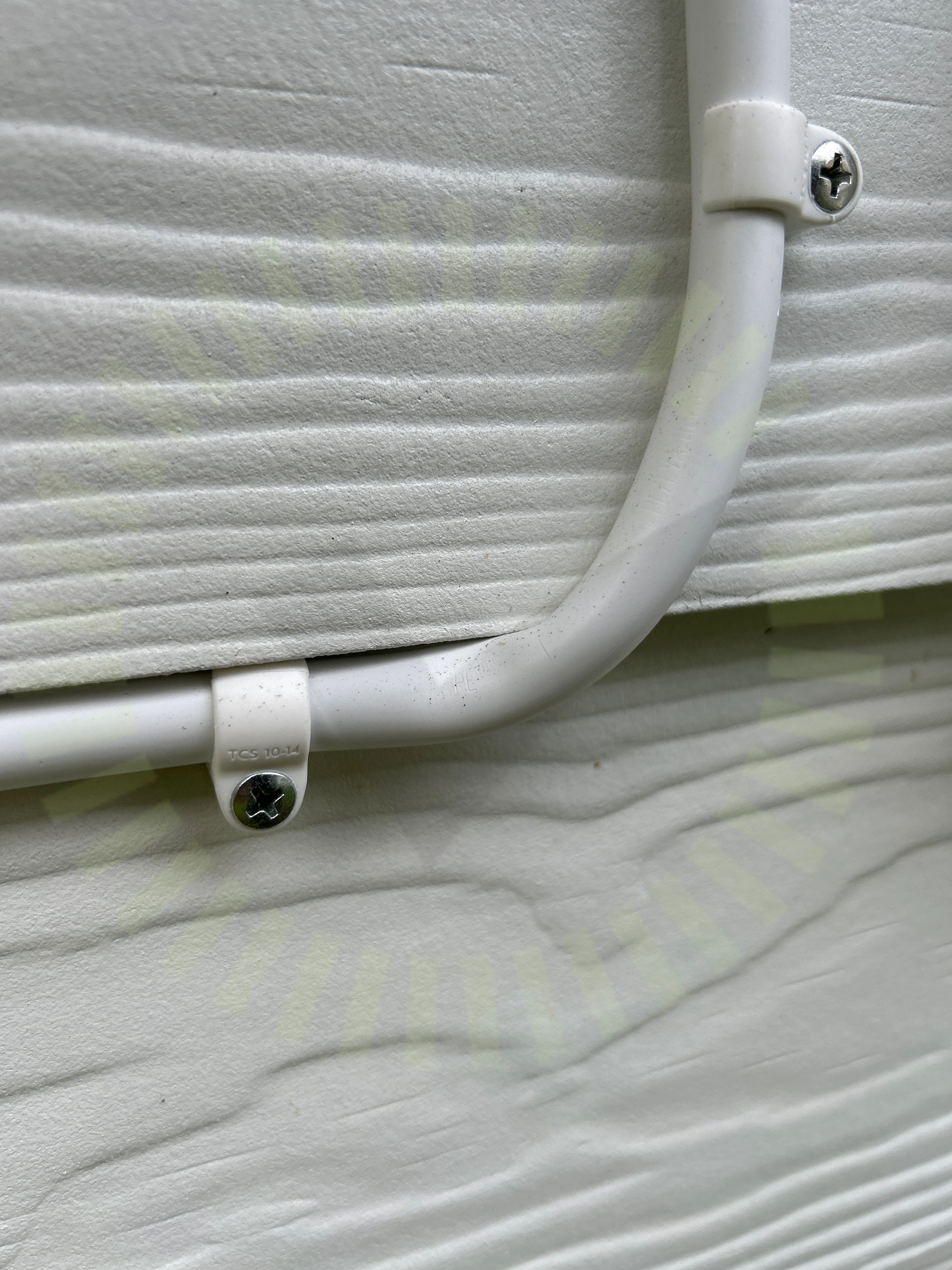

7.1 AC Böjradie
Inte godkänd
Kabelns böjradie inte godkänd.
7.2 Jordfelsbrytare
Rekommendation
Jordfelsbrytaren bryter inte på rekommenderad mA.

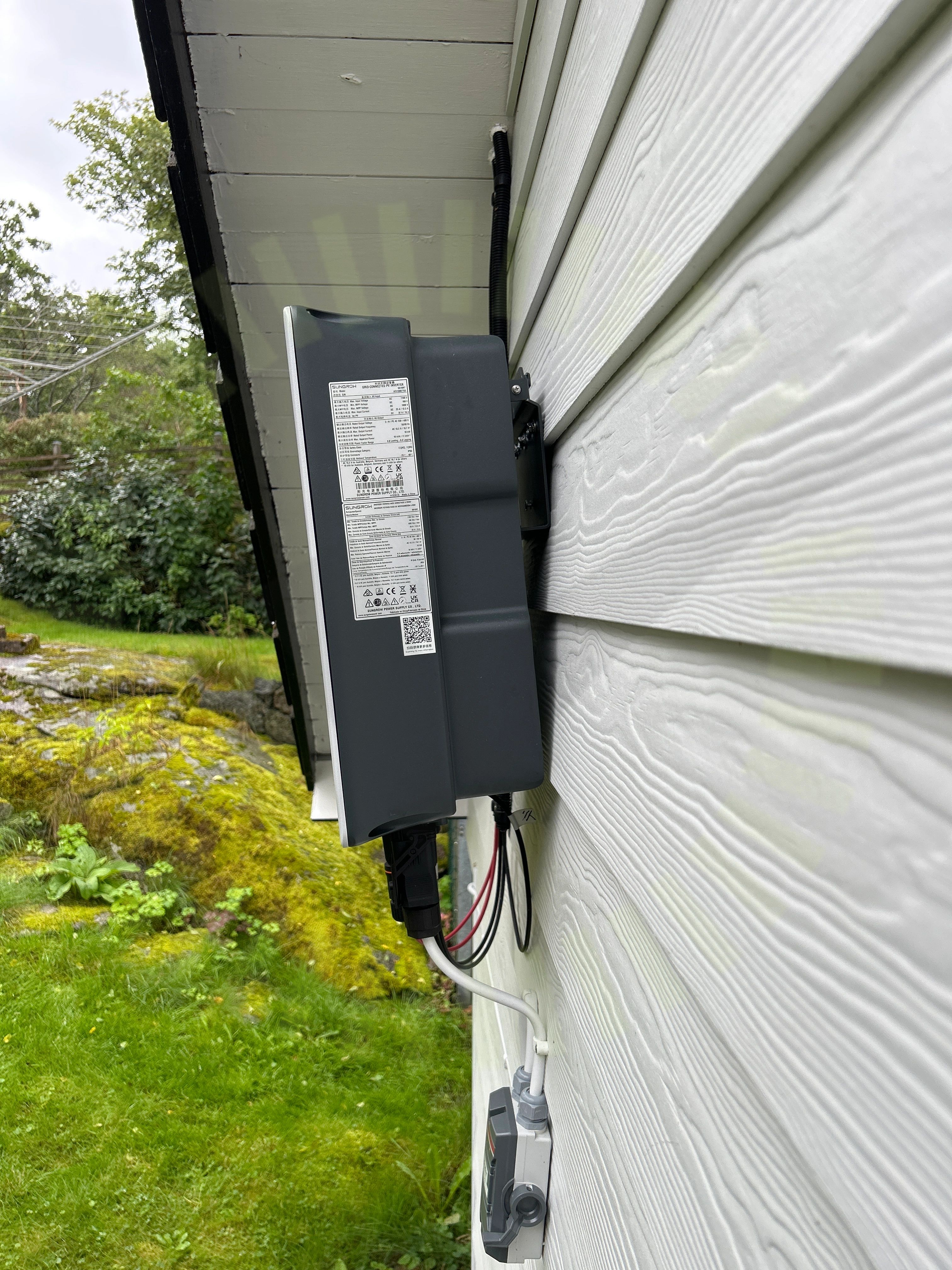

7.3 Placering
Inte godkänd
Växelriktarens placering följer inte tillverkarens anvisningar.
7.4 Jordning av chassi
Inte godkänd
Växelriktarens chassi är inte jordat.

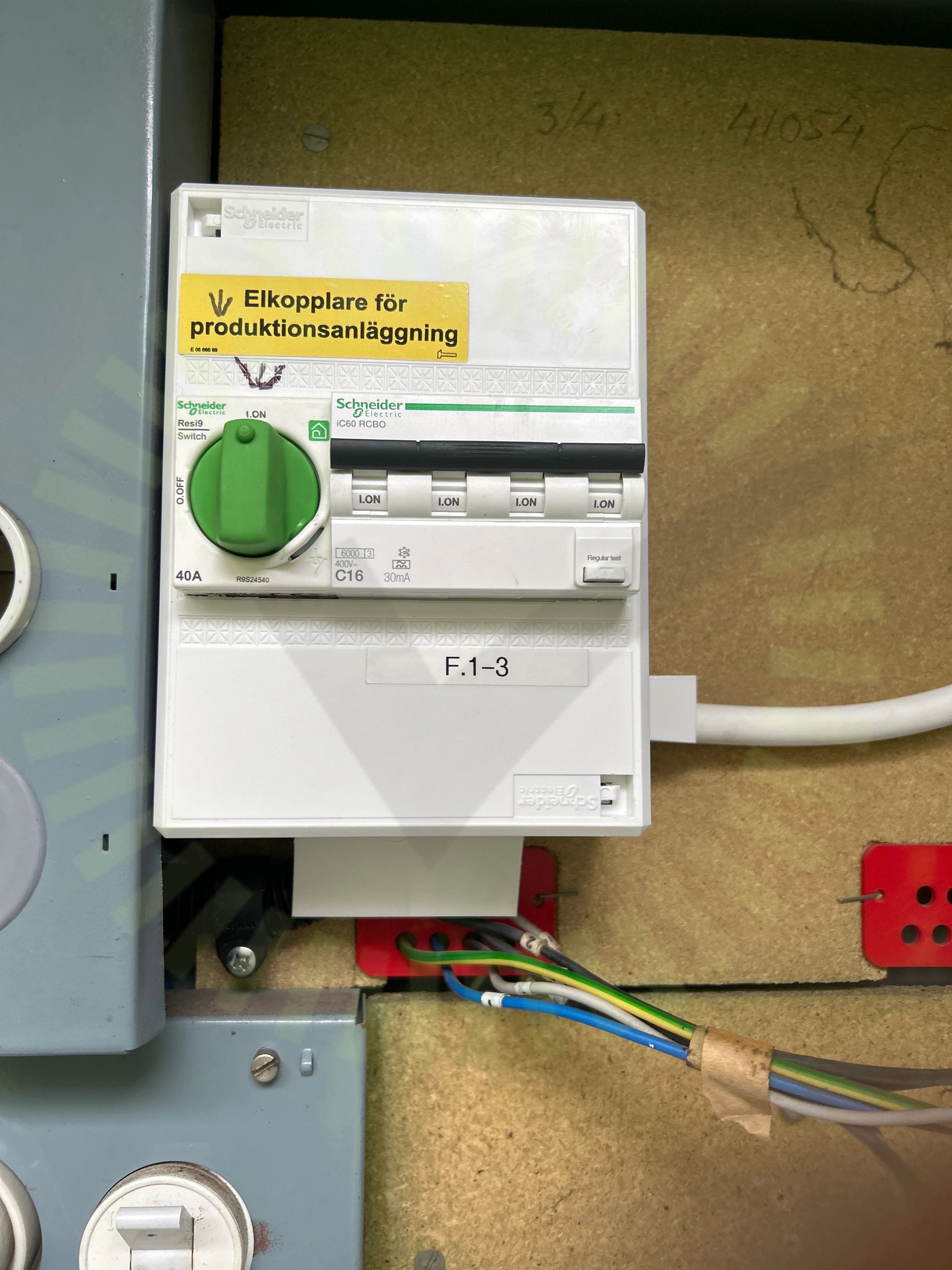

7.5 Märkning
Inte godkänd
Märkning saknas för säkringar till växelriktare. Ej tydligt för kund vad som sitter i fasadmätarskåpet. Säkerhetsbrytare vid VR och säkringar i mätarskåp har samma benämning F1-3.
7.6 Skarp kant
Inte godkänd
Kablage ligger mot skarp kant.
