1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
9.3
Installation genom
PPAM Solkraft
Datum
11 april 2024
Ort
BJÄRRED, Skåne län
88% godkända12% ej godkända
Om installationen
PanelerPPAM: Onyxium Nano 525Wp
MontagesystemCWL infästningsplatta med Chiko skena
VäxelriktareSMA: SUNNY TRIPOWER 15000TL-25000TL
TillbehörSäkerhetsbrytare AC
Installerad av PPAM Solkraft som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
1/3Godkända kontrollpunkter
2/3AvtalSträngschema
Säkerhetsbrytare AC
Anmärkningar
1/7

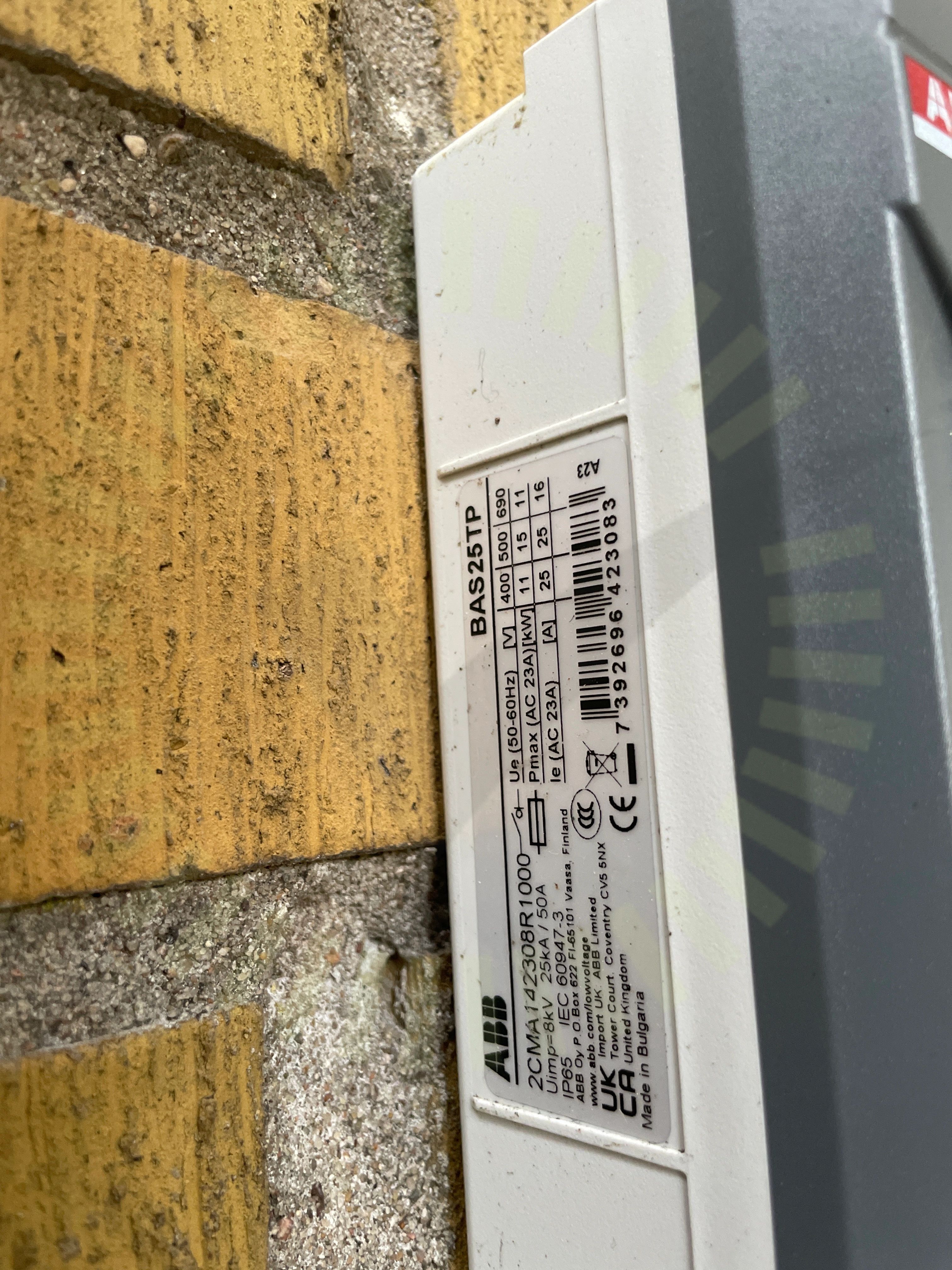

2.1 Egenskaper
Inte godkändSäkerhetsbrytarens egenskaper är inte lämpliga för användningen. Klarar inte av strömvärdet som kan uppnås vid normal drift på växelriktaren.
Godkända kontrollpunkter
6/7Anslutningar i brytareIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, CWL infästningsplatta med Chiko skena
Anmärkningar
2/223.1 Använda tätskiktsduk
Inte godkändUnderlag för att kontrollera att rätt tätskiktsduk används saknas.

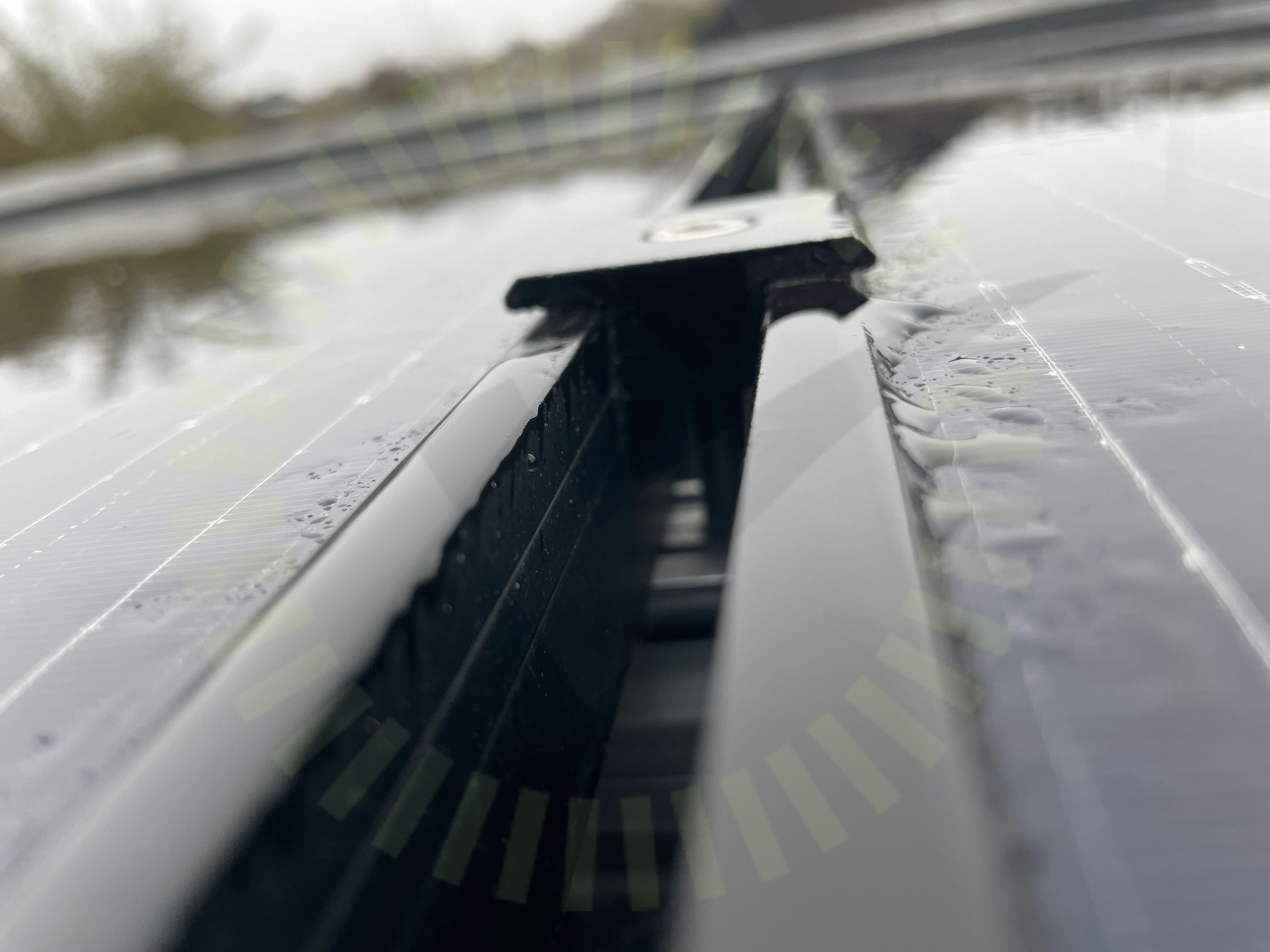

3.2 Mittklämmor
Inte godkändMittklämma lös. Video finns.
Godkända kontrollpunkter
19/22Avsaknat underlagDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaPotentialutjämningsledareSkadorSkenornas infästningSkenskarvarSnö- och VindlastberäkningSvetsning takpappSäkerhetsavståndTätskiktsplattor CC måttTätskiktsplattor InfästningVäderbeständigt materialÄndklämmor
Ej tillgängligt vid besiktning
1/22Skenornas överhäng
Tak 1, PPAM: Onyxium Nano 525Wp
Anmärkningar
3/18

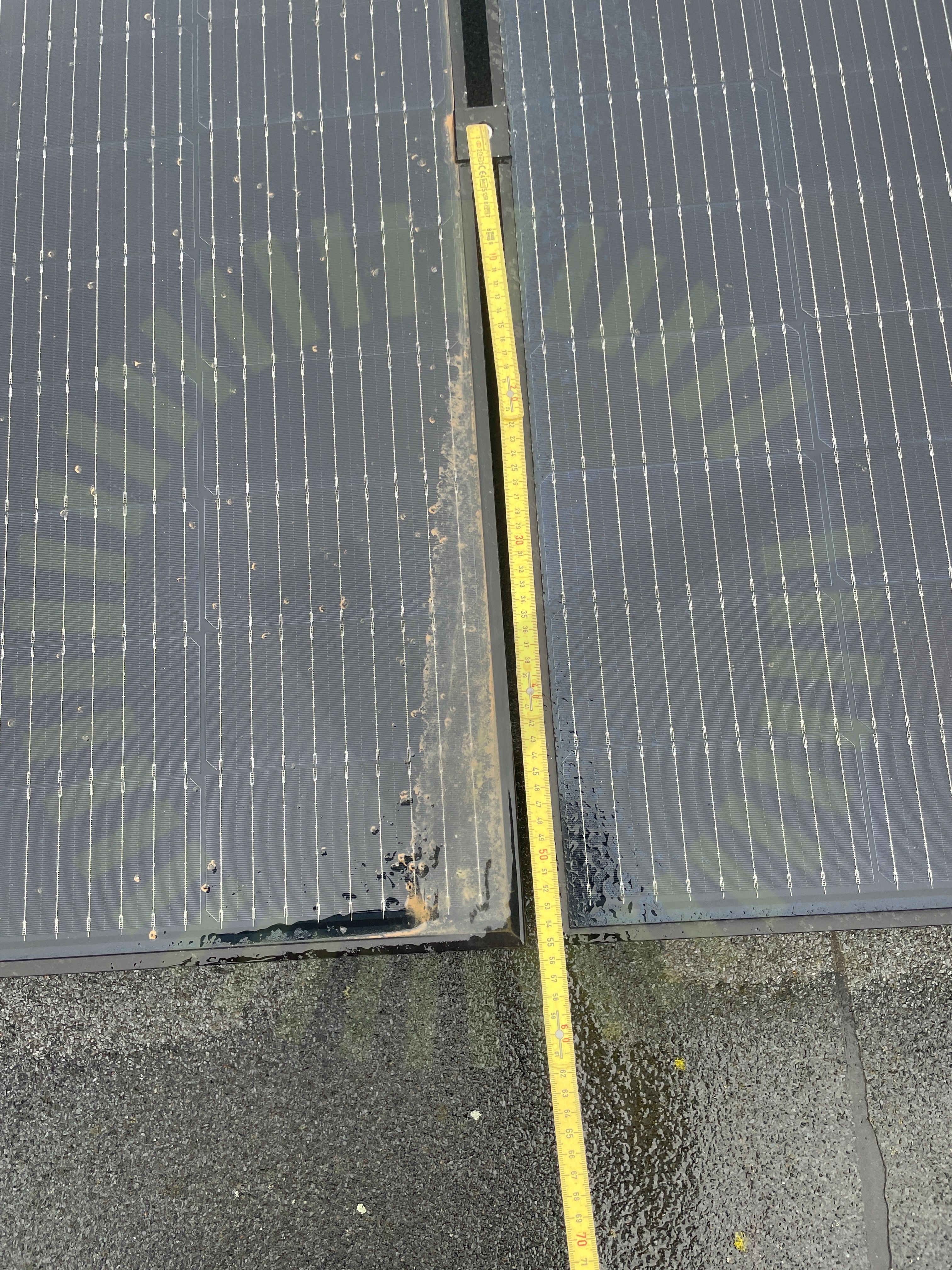

4.1 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
Installation manual for PPAM Solkraft Solar PV Modules 2022 V2.0, Sida 8-9

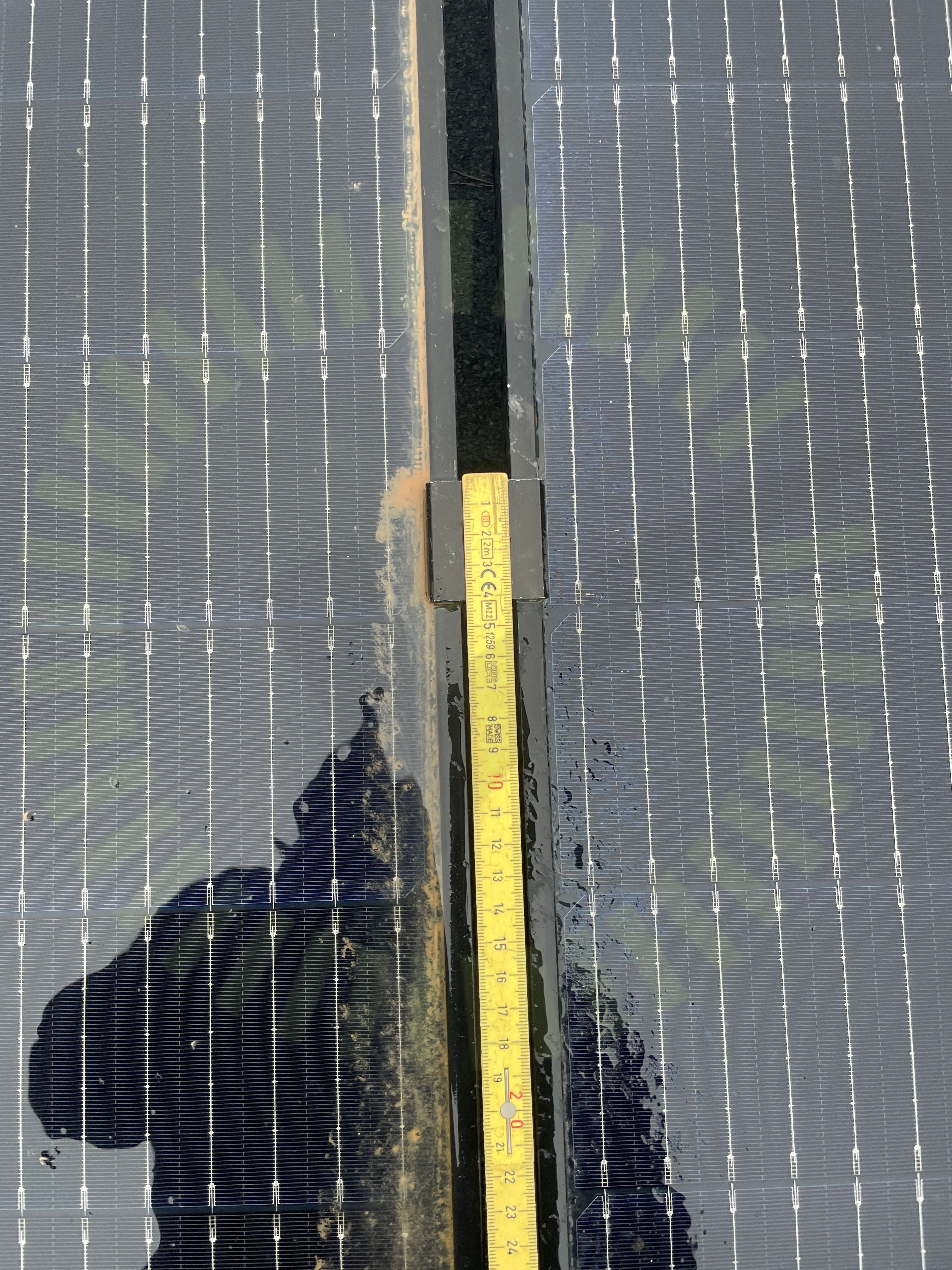

4.2 Klämmornas storlek
Inte godkändMontagesystemets fästen är för små och följer inte tillverkarens anvisningar kring fästenas storlek.
Installation manual for PPAM Solkraft Solar PV Modules 2022 V2.0, Sida 8

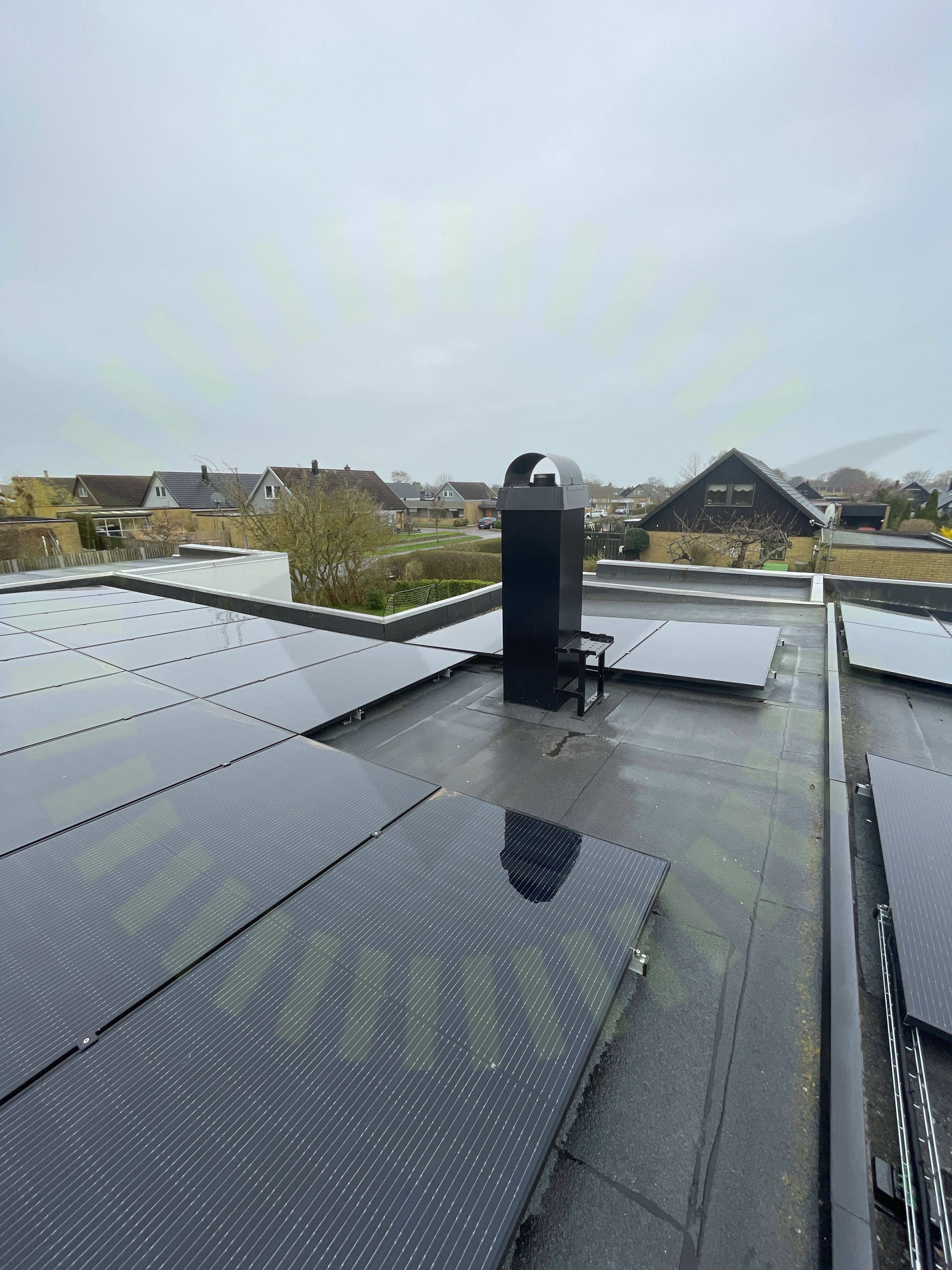

4.3 Skugga
Inte godkändPanelen är placerad i hård permanent skugga.
Godkända kontrollpunkter
15/18Avstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSpänningar i ramStress på kontakterSträngförläggning
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
4/36

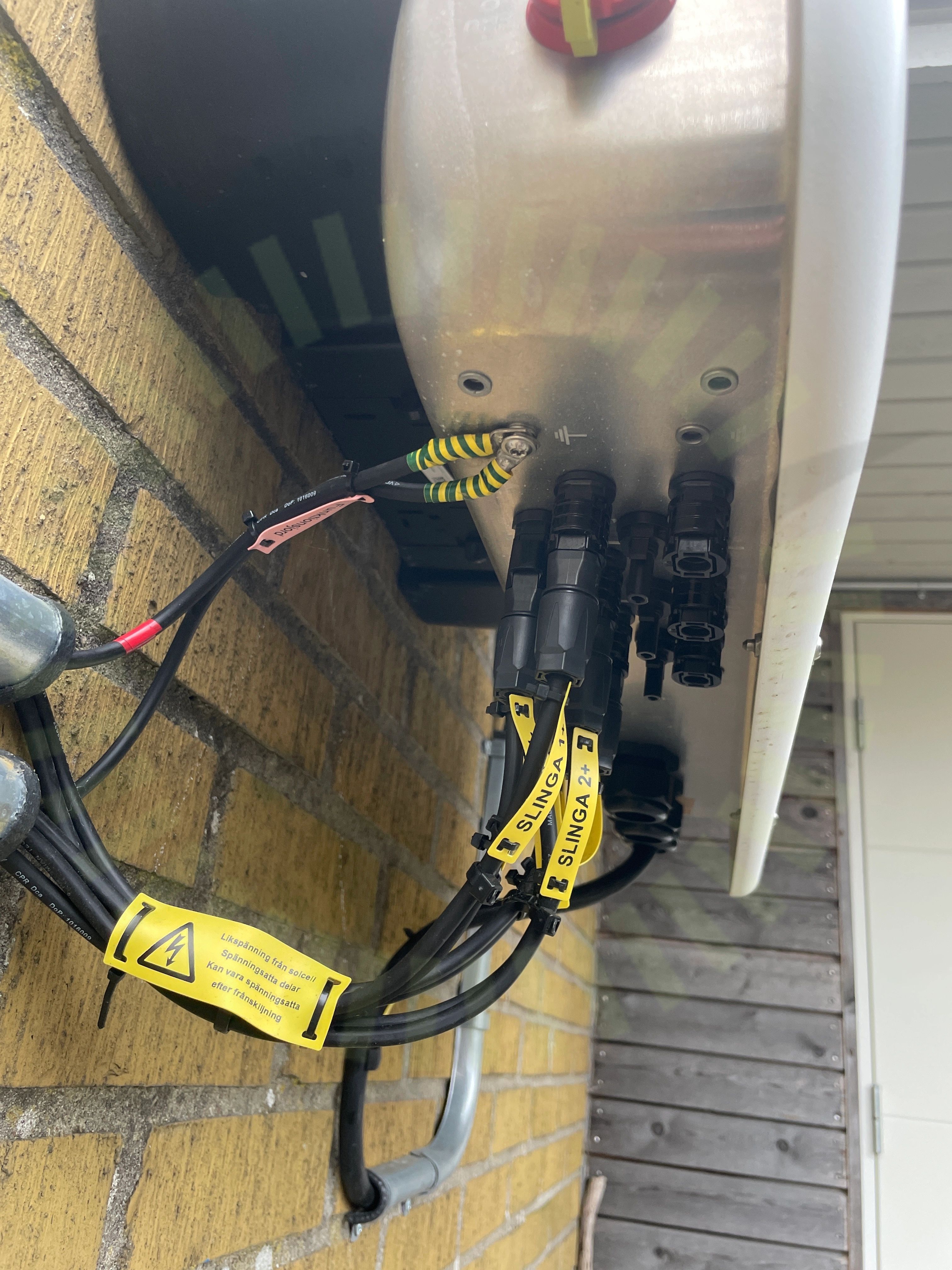

6.1 Jordning av chassi
Inte godkändVäxelriktarens chassi är inte jordat.
SMA: SUNNY TRIPOWER 15000TL / 20000TL / 25000TL Operating Manual, Sida 30
6.2 Säkringsdimension
Inte godkändSäkring ej korrekt dimensionerad. Underlag för dynamisk eller statisk begränsning saknas.

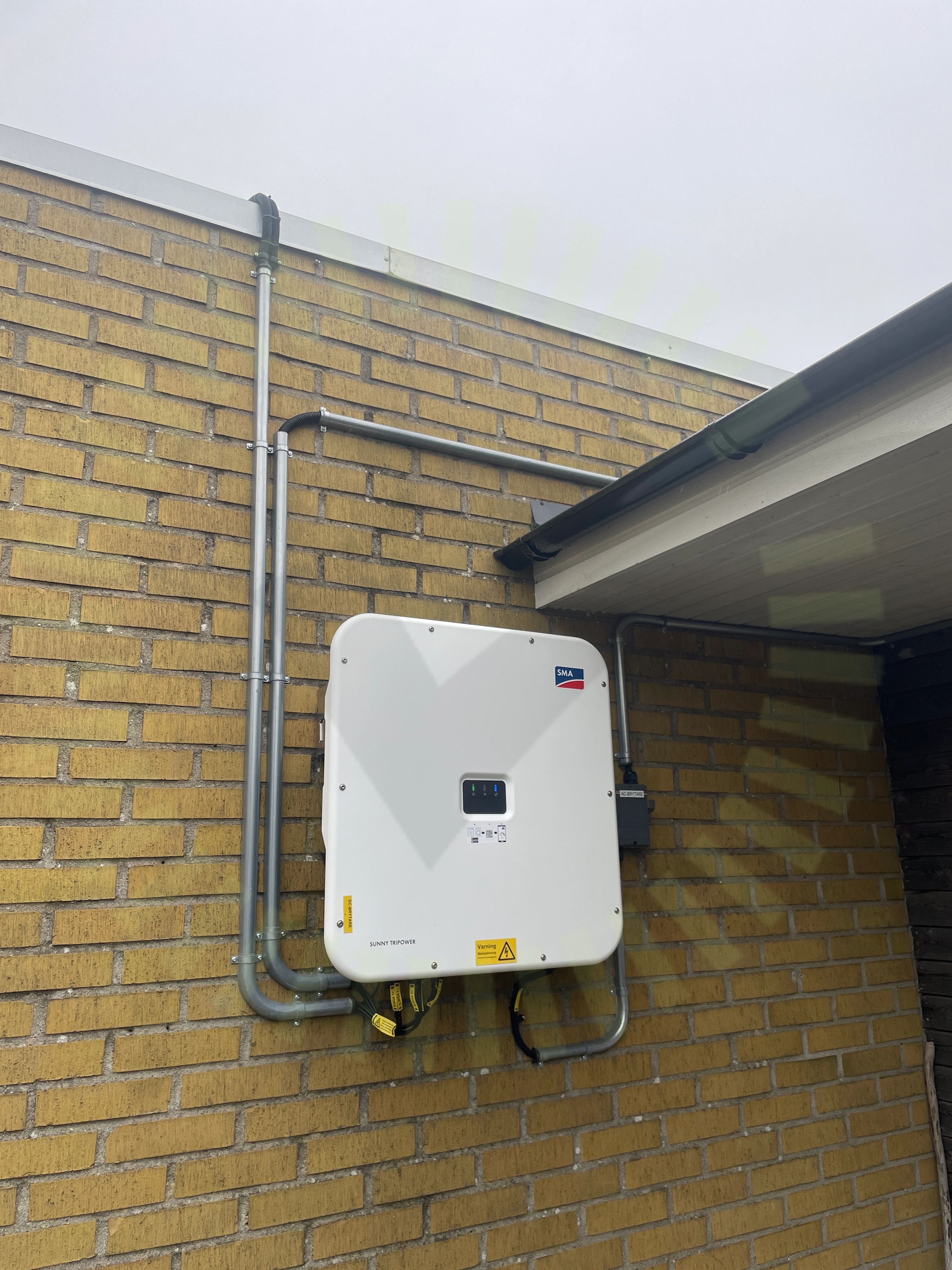

6.3 Väderskydd
Inte godkändVäxelriktaren är placerad så den kan utsättas för direkt solljus.
SMA: SUNNY TRIPOWER 15000TL / 20000TL / 25000TL Operating Manual, Sida 20

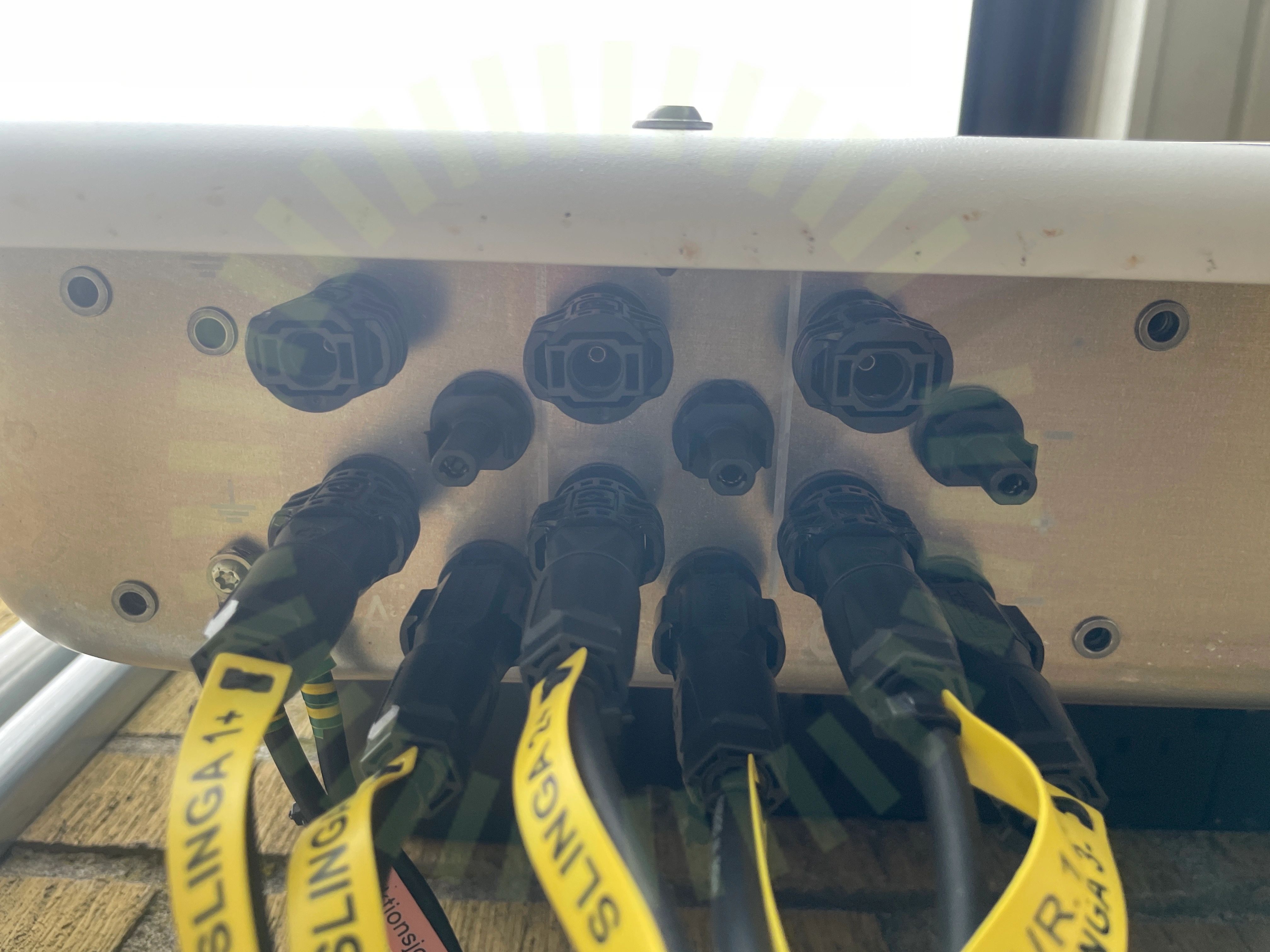

6.4 Växelriktarens IP klassning
Inte godkändTätningar saknas för oanvända kontakter.
SS 436 40 00 (522.6.4)
Godkända kontrollpunkter
32/36AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignTillgänglighetVäderbeständigt material
