Institutet för Solenergikvalitet

Besiktningsrapport

8.1
x

Installation genom

Svea Solar

Datum

11 april 2023

Ort

Ytterby, Västra Götalands län
Kopplingslåda
Skenornas infästning
Skenornas överhäng
84% godkända16% ej godkända

Om installationen

PanelerRisen: RSM40-8 385-405W
MontagesystemESDEC Lutande Panntak
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
Svea Solar

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Uppmätta spänningar stämmer inte med antal paneler i serie i strängschemat.

ELSÄK-FS 2022:1 (3 kap. 6 §)

Godkända kontrollpunkter

2/3
AvtalSträngschema

Panntak, ESDEC Lutande Panntak

Anmärkningar

6/29

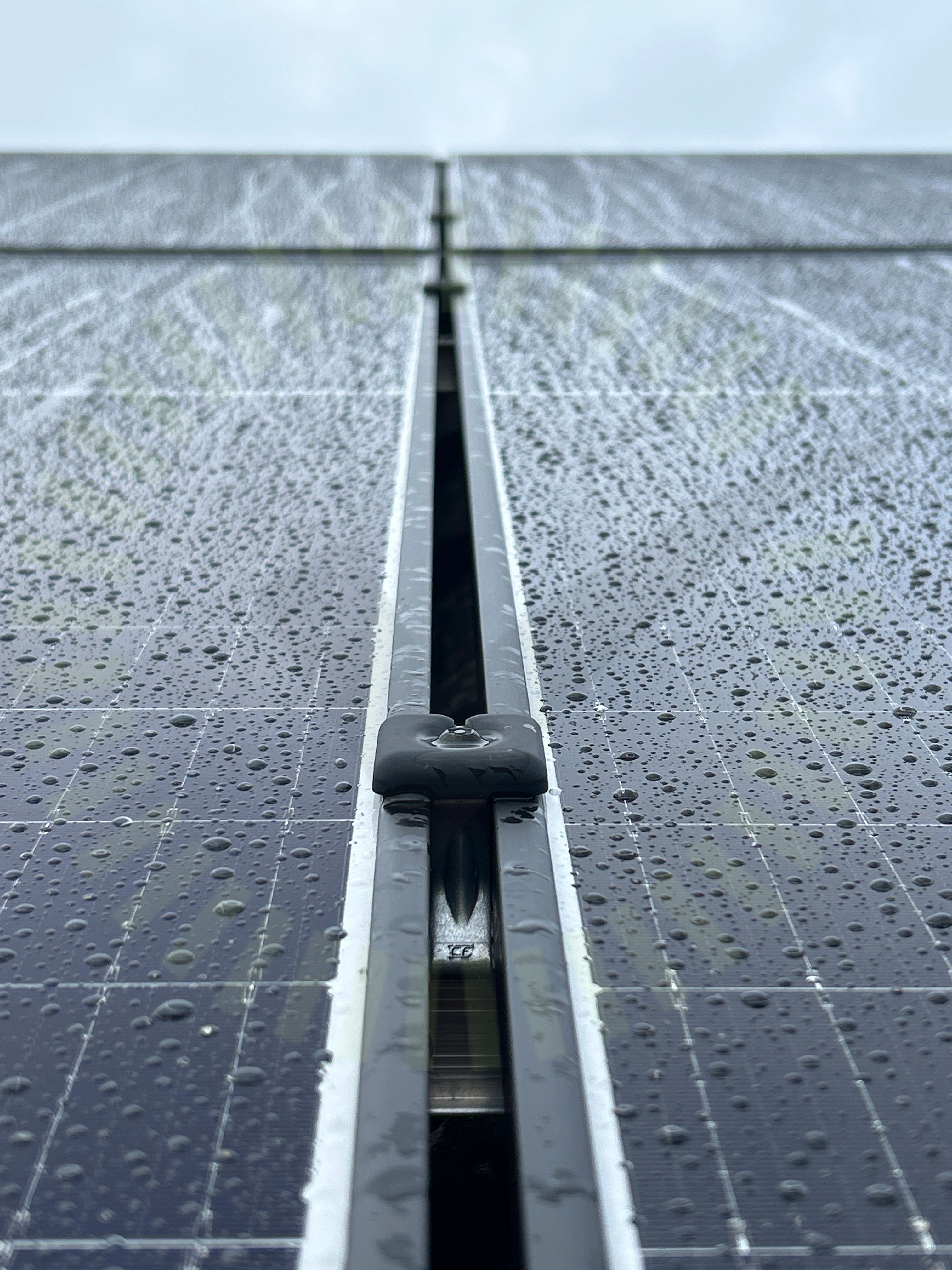

Dräneringshål pekar neråt

2.1 Dräneringshål pekar neråt

Inte godkänd

Felvänd klämma.

Tillverkarens anvisningar
Förstärkningsskruv

2.2 Förstärkningsskruv

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt. Förstärkningsskruv saknas där skenor går vertikalt.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

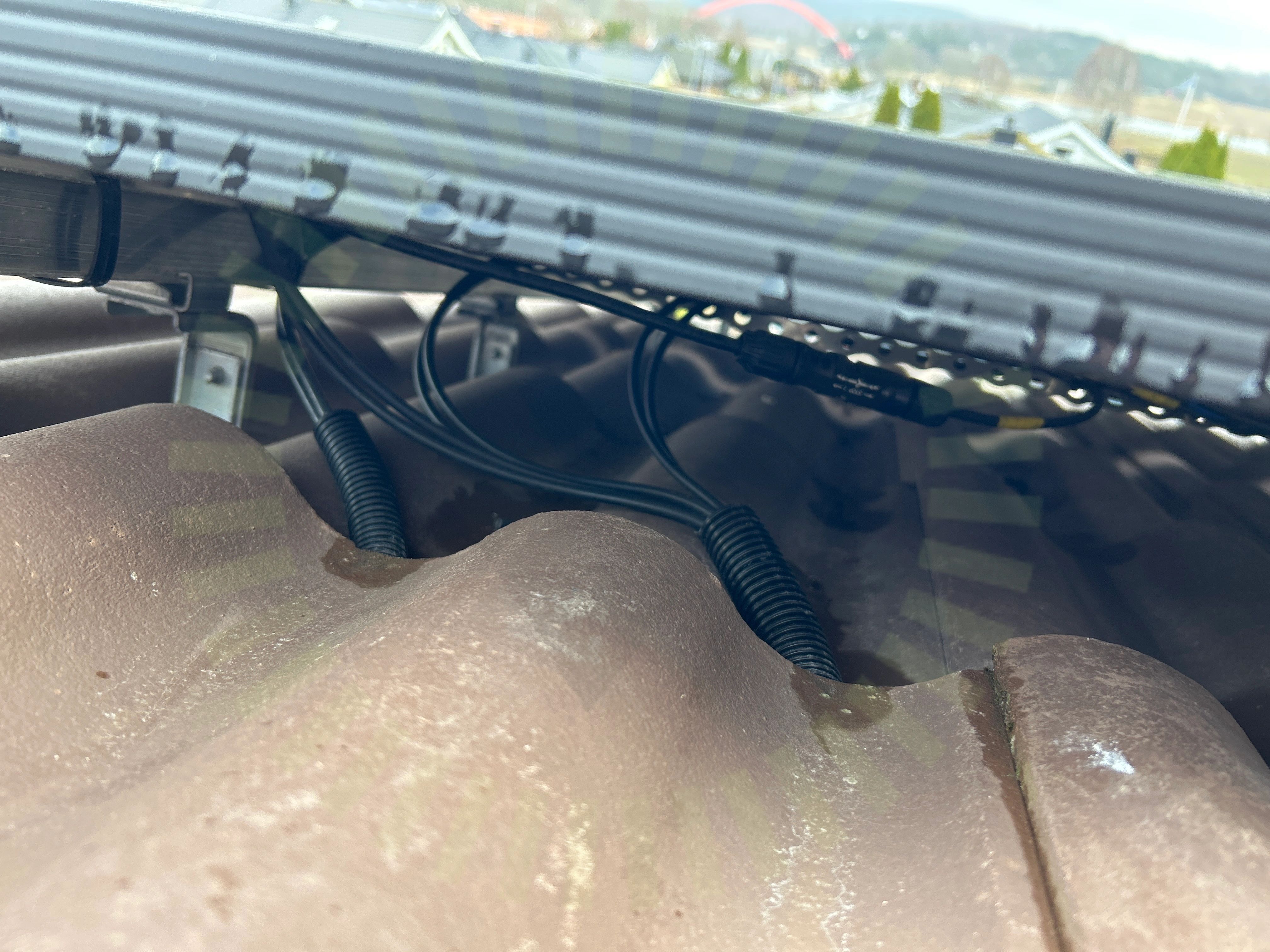

Kabeluppfästning

2.3 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

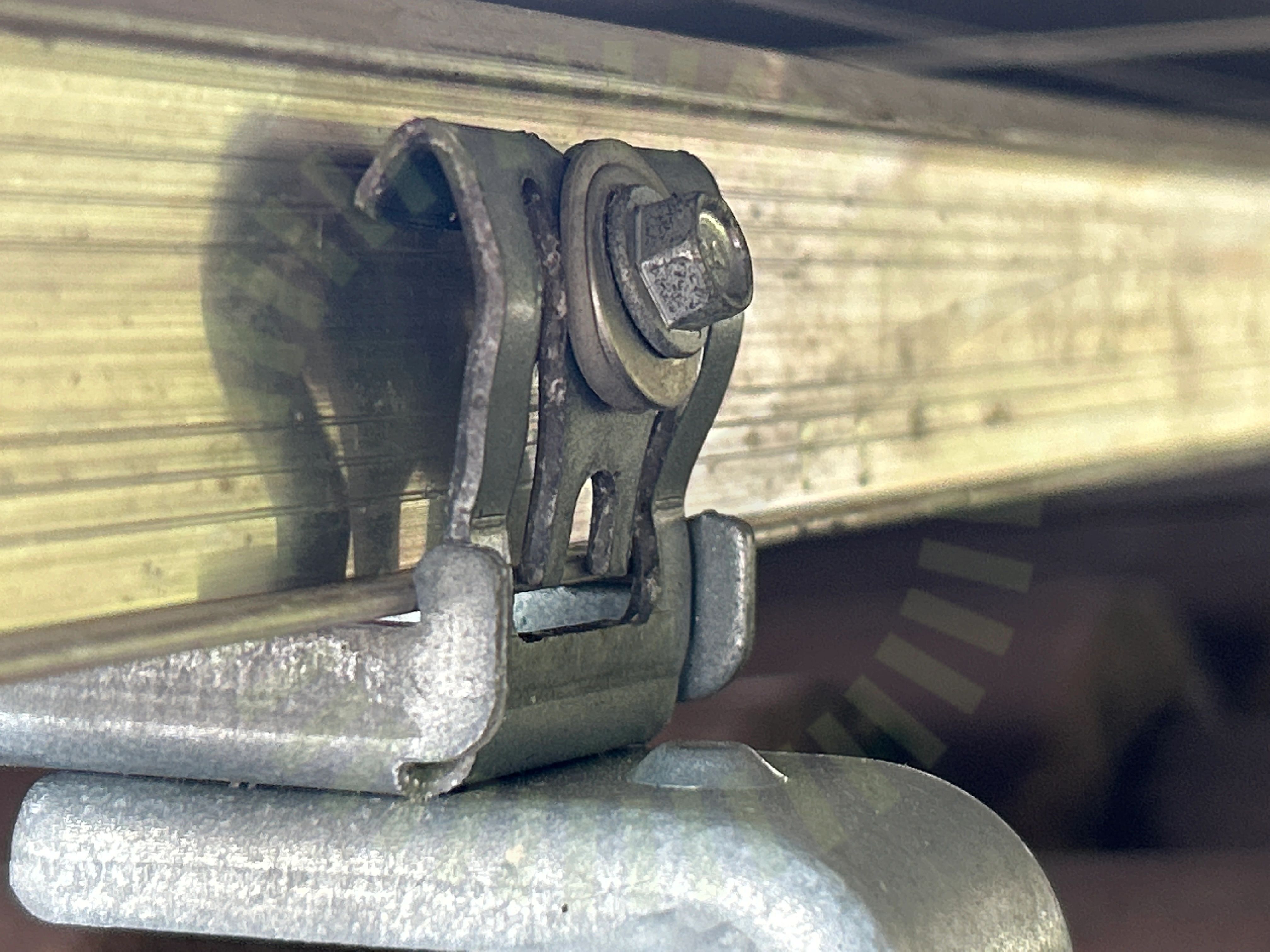

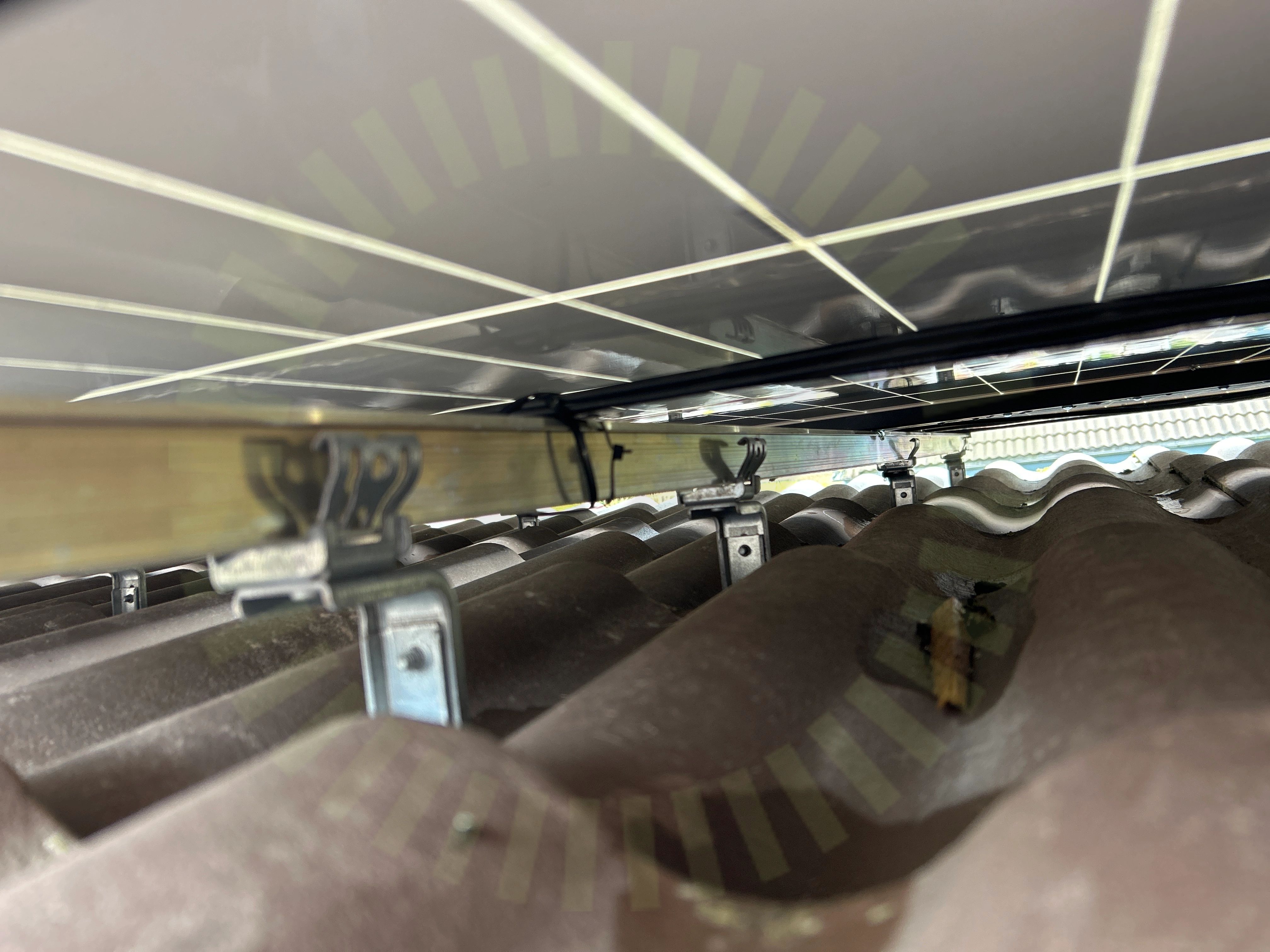

Skenornas infästning

2.4 Skenornas infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt. Gafflarna måste ligga på skenan även om den är skruvad.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

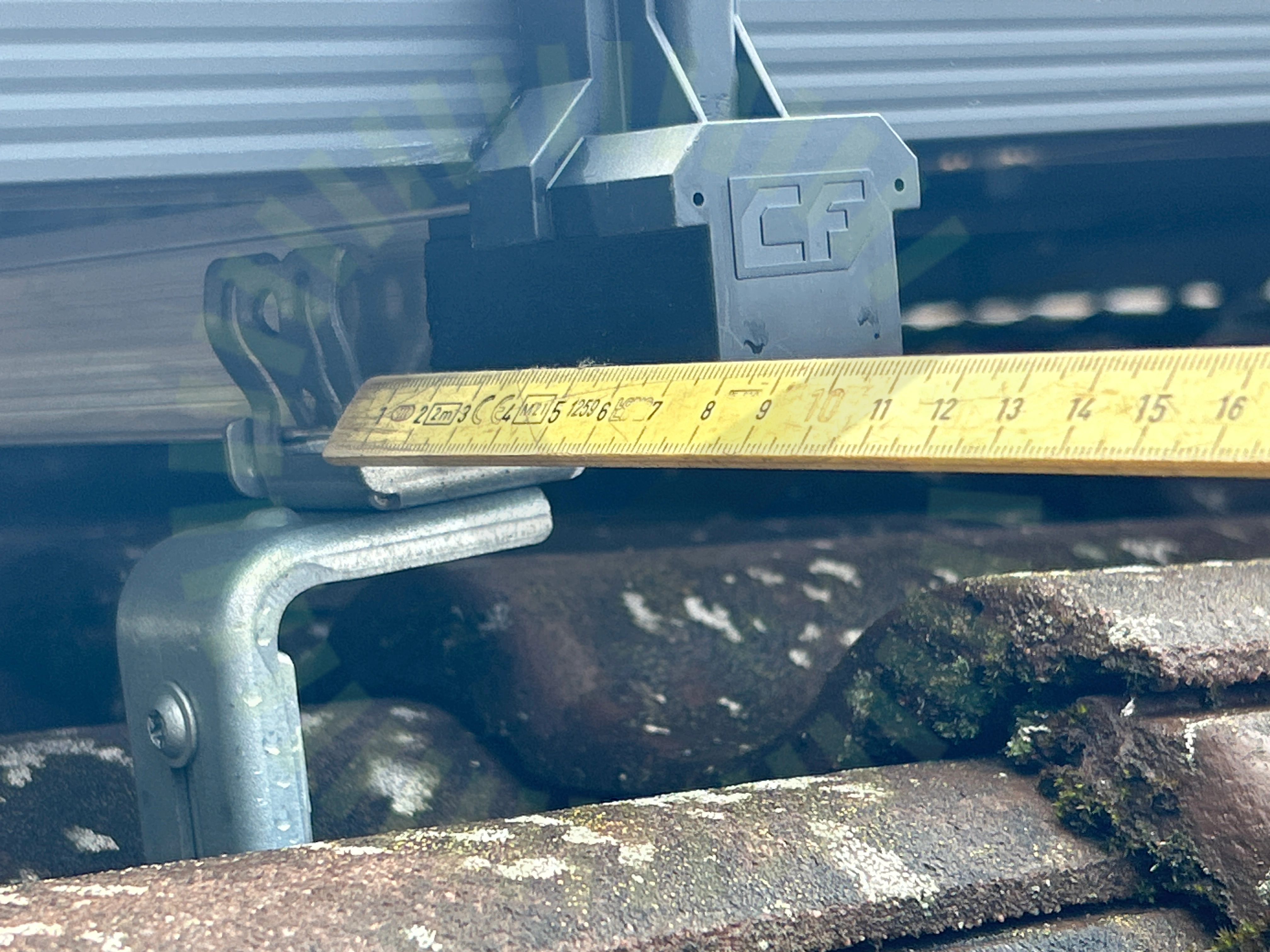

Skenornas överhäng

2.5 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. Ska vara minst 90 mm

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

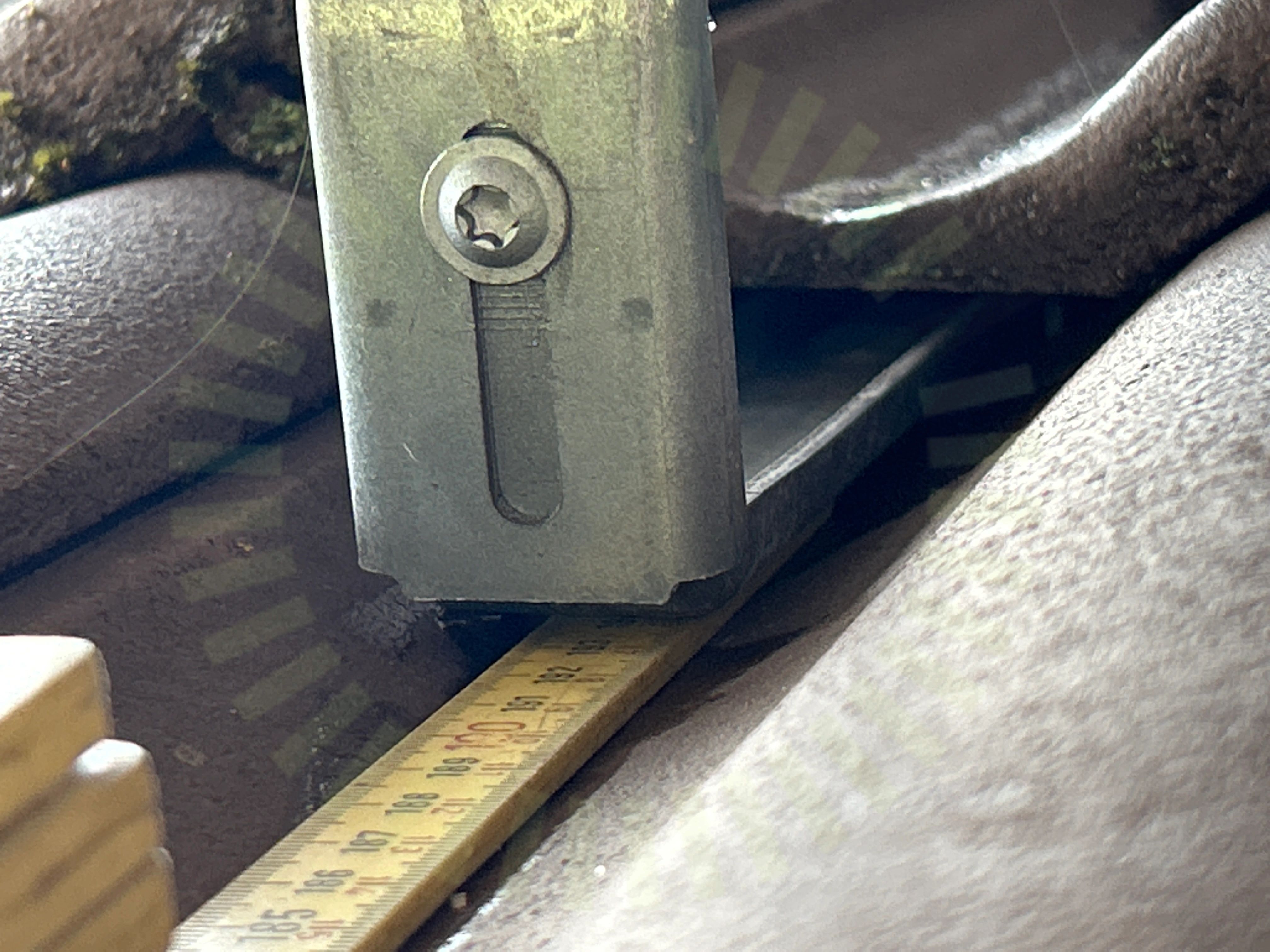

Underliggande takpanna

2.6 Underliggande takpanna

Inte godkänd

Takkrok ligger inte korrekt mot underliggande takpanna. Flyter i luften

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 17

Godkända kontrollpunkter

23/29
Använd skruv för klämmaDC kabel förläggningFrämmande materialKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekShimsSkada på klämmorSkadorSkenans utstick för klämmaSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakgenomföringTakkrokarnas CCTakkrokens höjdjusteringTermisk brytpunkt skenorUnderbyggnadVäderbeständigt materialÄndklämmor

Panntak, Risen: RSM40-8 385-405W

Anmärkningar

3/17

3.1 Klämmornas storlek

Inte godkänd

Montagesystemets fästen är för små för att användas med den valda panelen. Underlag för att den använda klämman får användas med panelen saknas.

PV module installation and maintenance manual A1 2023 sida 22.

3.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämmzon saknas.

PV module installation and maintenance manual A1 2023 sida 26.
Kopplingslåda

3.3 Kopplingslåda

Inte godkänd

Kablage drar i panelens utgång.

Godkända kontrollpunkter

13/17
Avstånd till havAvstånd till ytaDräneringshålFöremål mot bakstyckeKlämmornas överlappningKontakterPanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggning

Ej tillgängligt vid besiktning

1/17
Förbindelse av kontakter

Varselmärkning

Anmärkningar

1/4

4.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

2/4
Informering av solcellerVarning för backspänning

Ej tillgängligt vid besiktning

1/4
Tillförlitligt fäst

Växelriktare

Anmärkningar

3/30

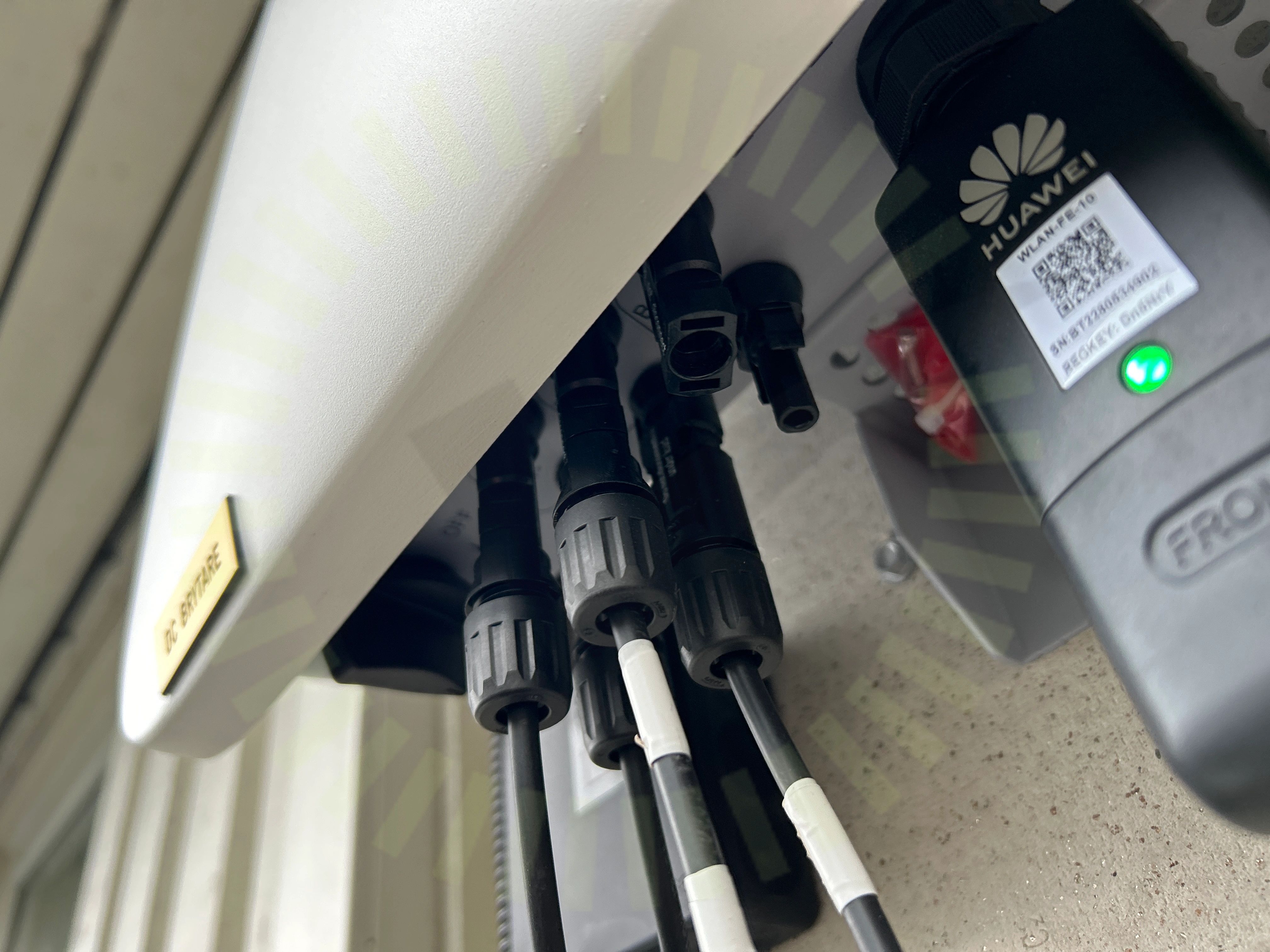

DC Kontakter anslutning

5.1 DC Kontakter anslutning

Inte godkänd

DC kontakt sitter löst på Växelriktaren som är vid fasadskåp. PV2-

5.2 DC Min Spänning

Inte godkänd

4 paneler kopplade i en sträng når inte startspänningen.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 49

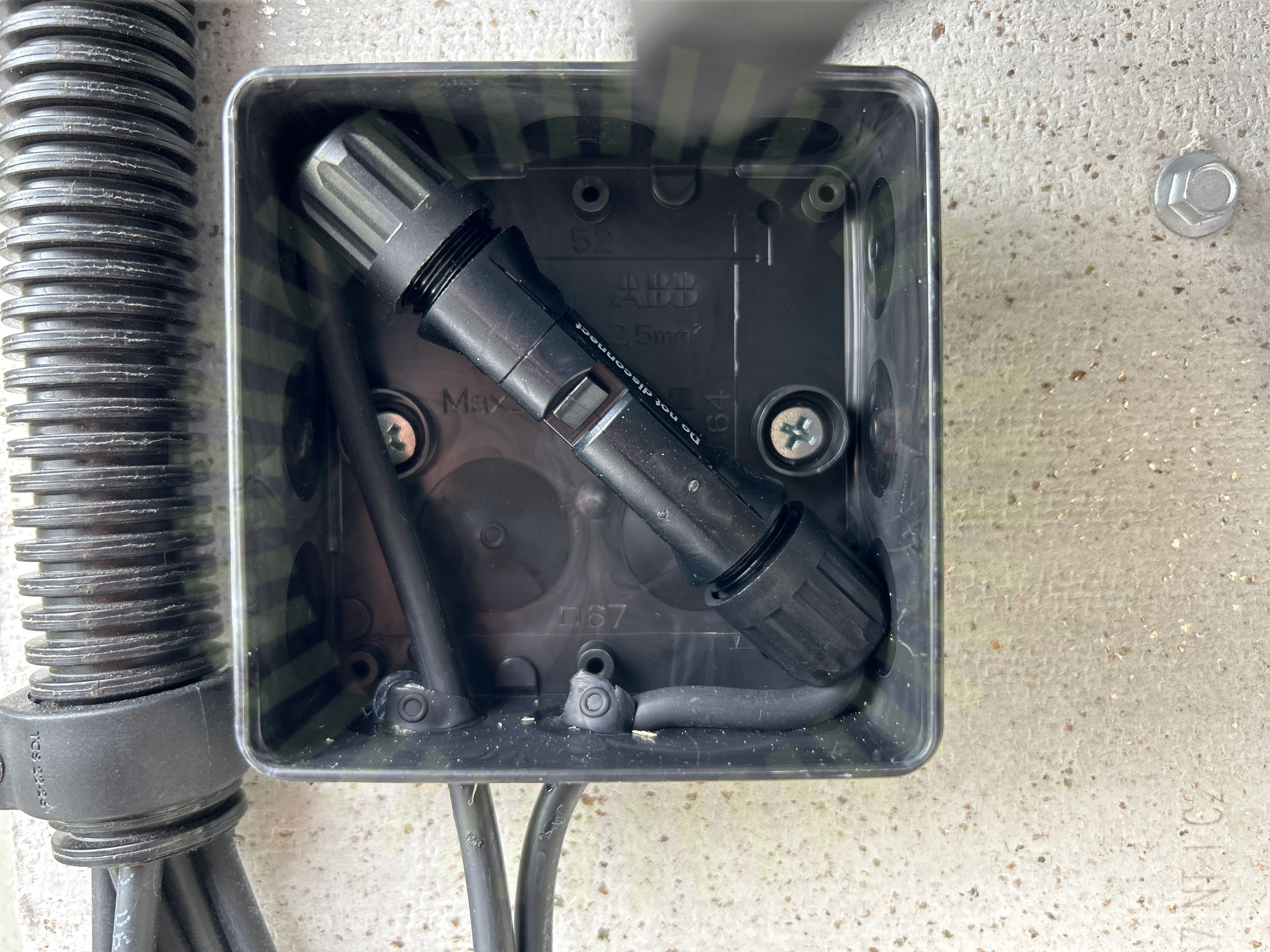

Kopplingslåda

5.3 Kopplingslåda

Inte godkänd

Kontakter intryckta i kopplingslåda har för skarpa böjradier från kontakternas utgångar.

Godkända kontrollpunkter

27/30
AC anslutning växelriktareAC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvstånd närliggande objektAvstånd till havBakomliggande materialDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC Kontakter stressDC Max SpänningDC Max StrömFastsäkring av produktHuvudsäkringInfästningJordning av chassiLedare FastspändaMärkningPlaceringSäkringsdimensionVentilation
