Institutet för Solenergikvalitet

Besiktningsrapport

7.9
x

Installation genom

Nya Energihem Norden AB

Datum

25 juli 2024

Ort

Ockelbo, Gävleborgs län
DC Kontakter
Skenans utstick för klämma
Mittklämmor
81% godkända19% ej godkända

Om installationen

PanelerLongi: LR5-54HTB
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareSunGrow: SH15/20/25T
TillbehörCHINT: Sungrow DTSU666
Nya Energihem Norden AB

Installerad av Nya Energihem Norden AB som har ett medelhögt snittbetyg på 8.3 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3
Avtal

Smartmätare

Godkända kontrollpunkter

4/4
Anslutning av smartmätareFastsäkring av produktSignalkabel till växelriktarenSkador signalkablage

Tak 1, Longi: LR5-54HTB

Anmärkningar

2/17
Klämmornas överlappning

3.1 Klämmornas överlappning

Inte godkänd

Ändklämma ligger inte korrekt mot panelram, överlappningen blir undermålig.

Installation Manual for LONGi Solar PV Modules V18, Sida 13
Panelramar separerade

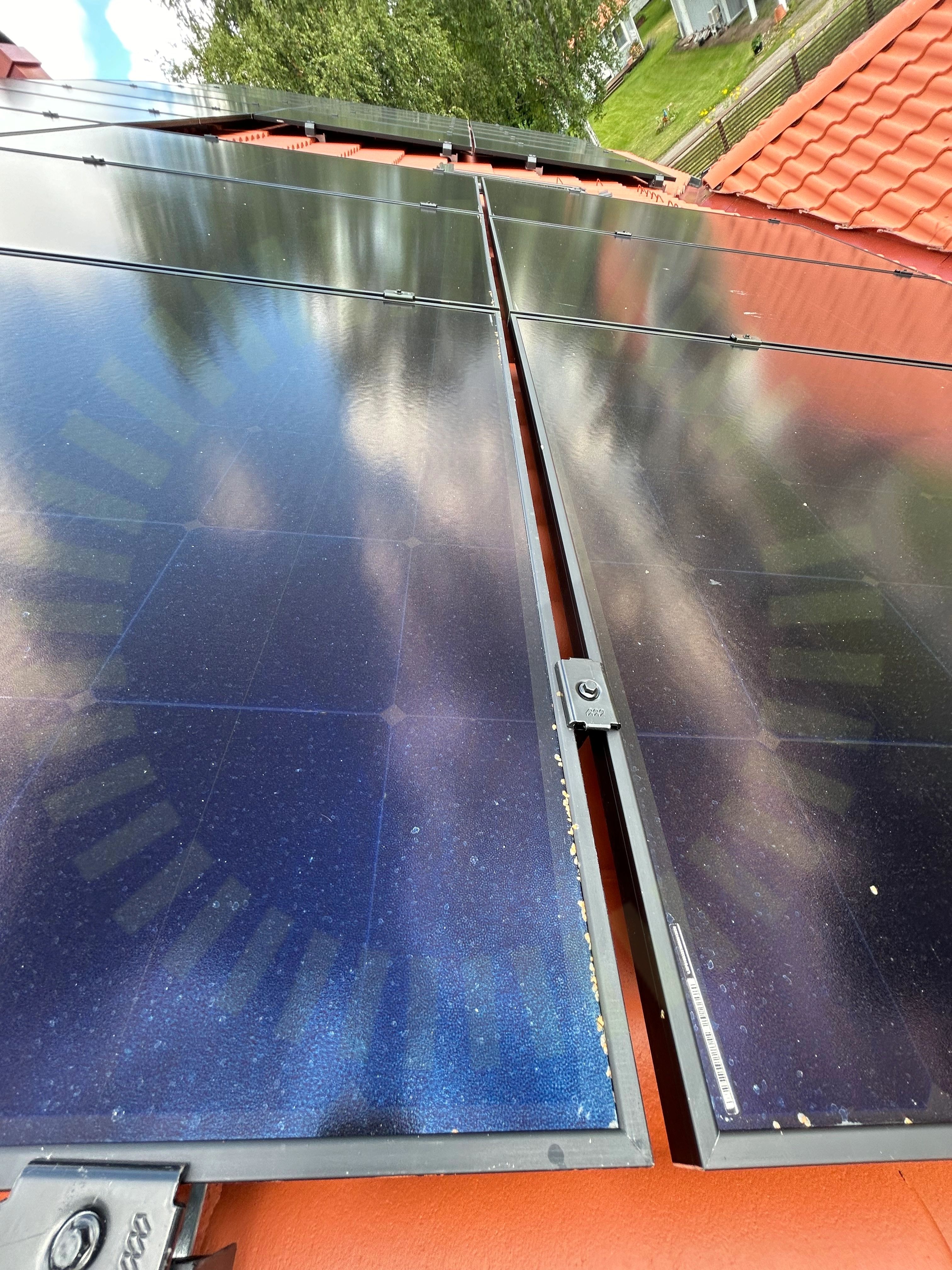

3.2 Panelramar separerade

Inte godkänd

Material använt som distans vid montering har lämnats kvar mellan panelerna, förhindrar termisk expansion.

Installation Manual for LONGi Solar PV Modules V18, Sida 11

Godkända kontrollpunkter

14/17
Avstånd till havAvstånd till ytaDräneringshålFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontaktdonKopplingslåda böjradiePanelkablagets böjradieSkador på panelSkuggningSpänningar i ramStress på kontakterSträngförläggning

Ej tillgängligt vid besiktning

1/17
Förbindelse av kontakter

Tak 1, Nordmount Panntak: Bärläkt

Anmärkningar

7/25
Mittklämmor

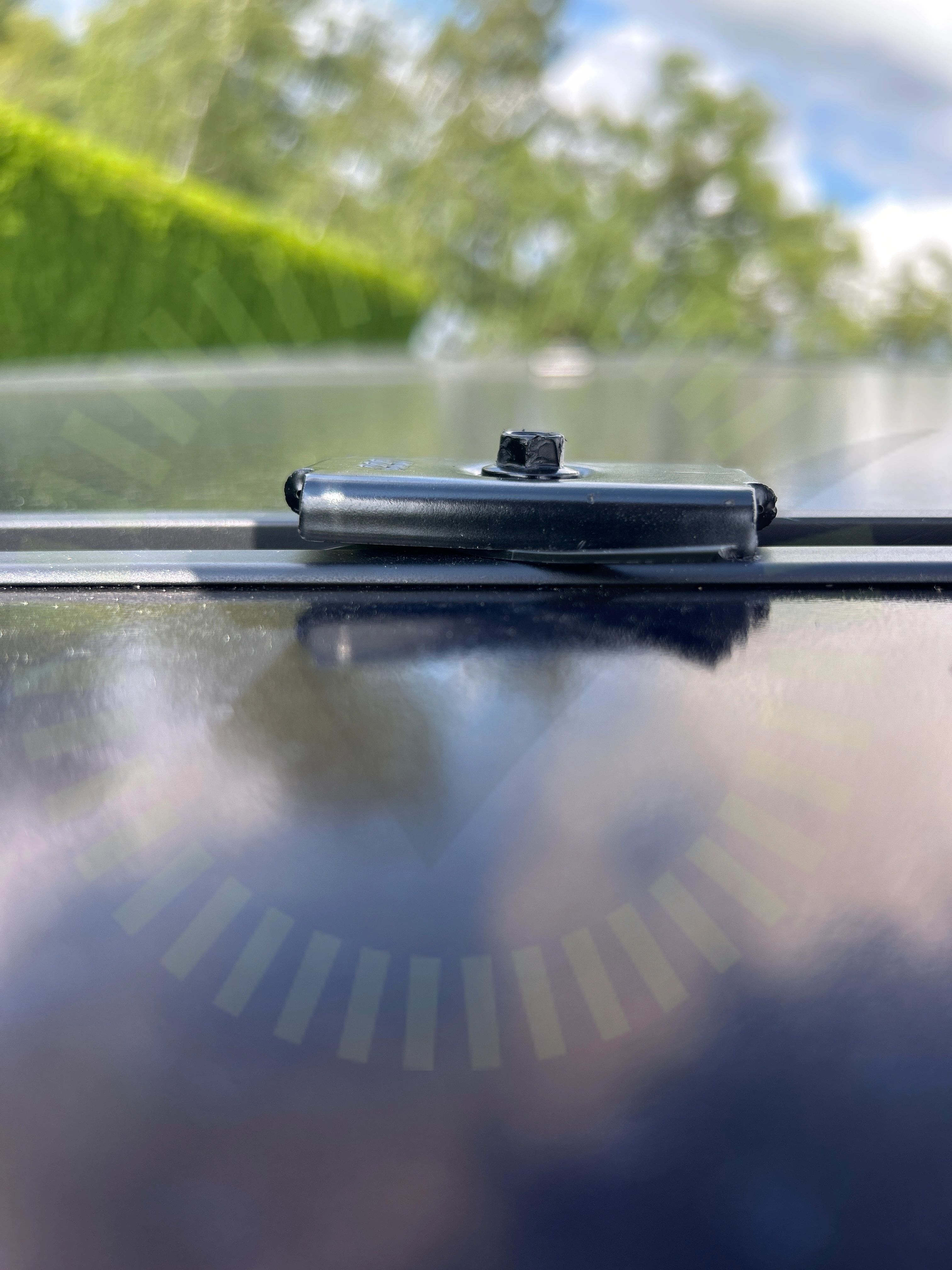

4.1 Mittklämmor

Inte godkänd

Mittklämma ligger inte korrekt mot panel.

Skenans utstick för klämma

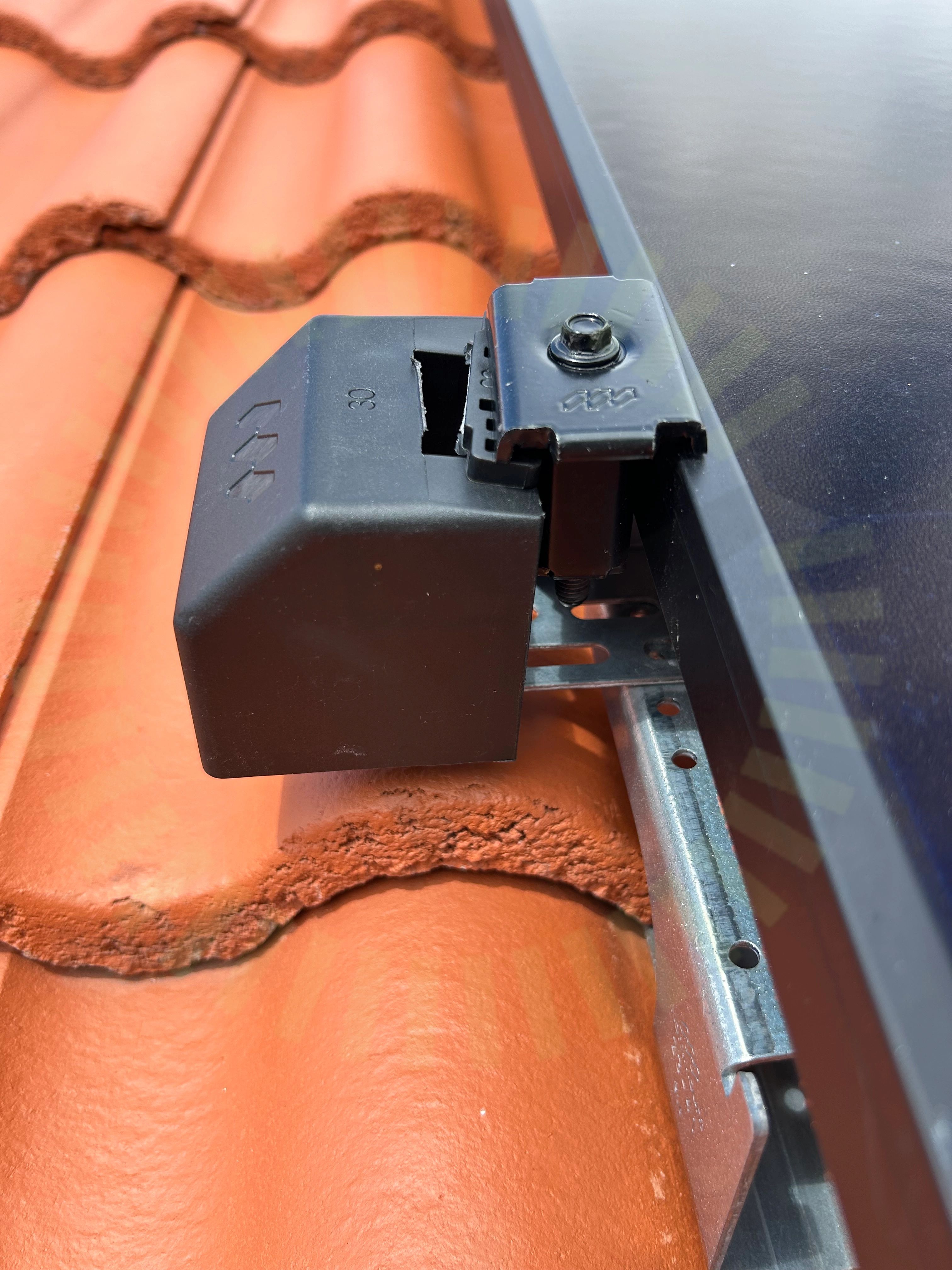

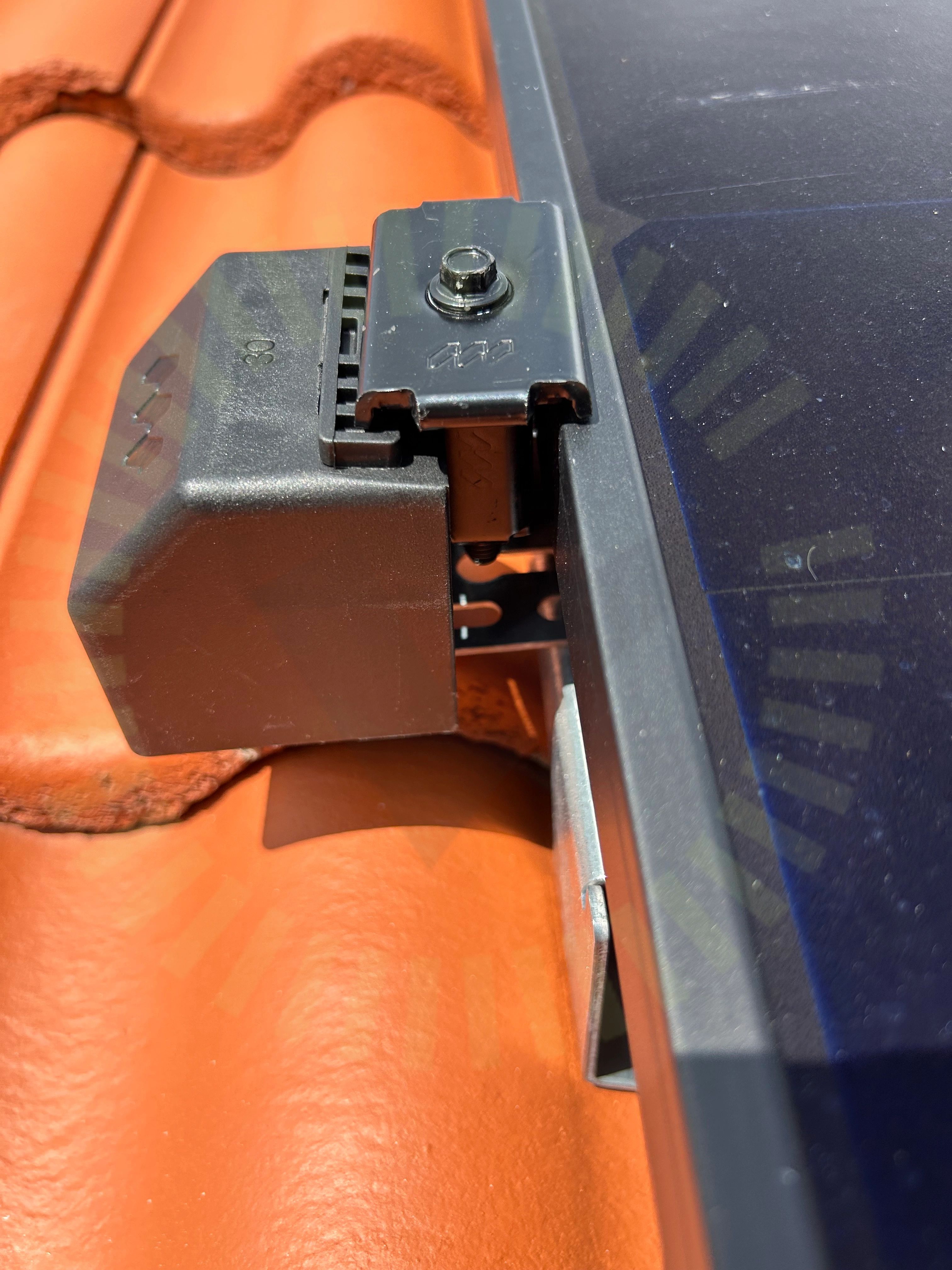

4.2 Skenans utstick för klämma

Inte godkänd

Skena sticker ut för långt för ändkåpan.

Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 6
Takgenomföring

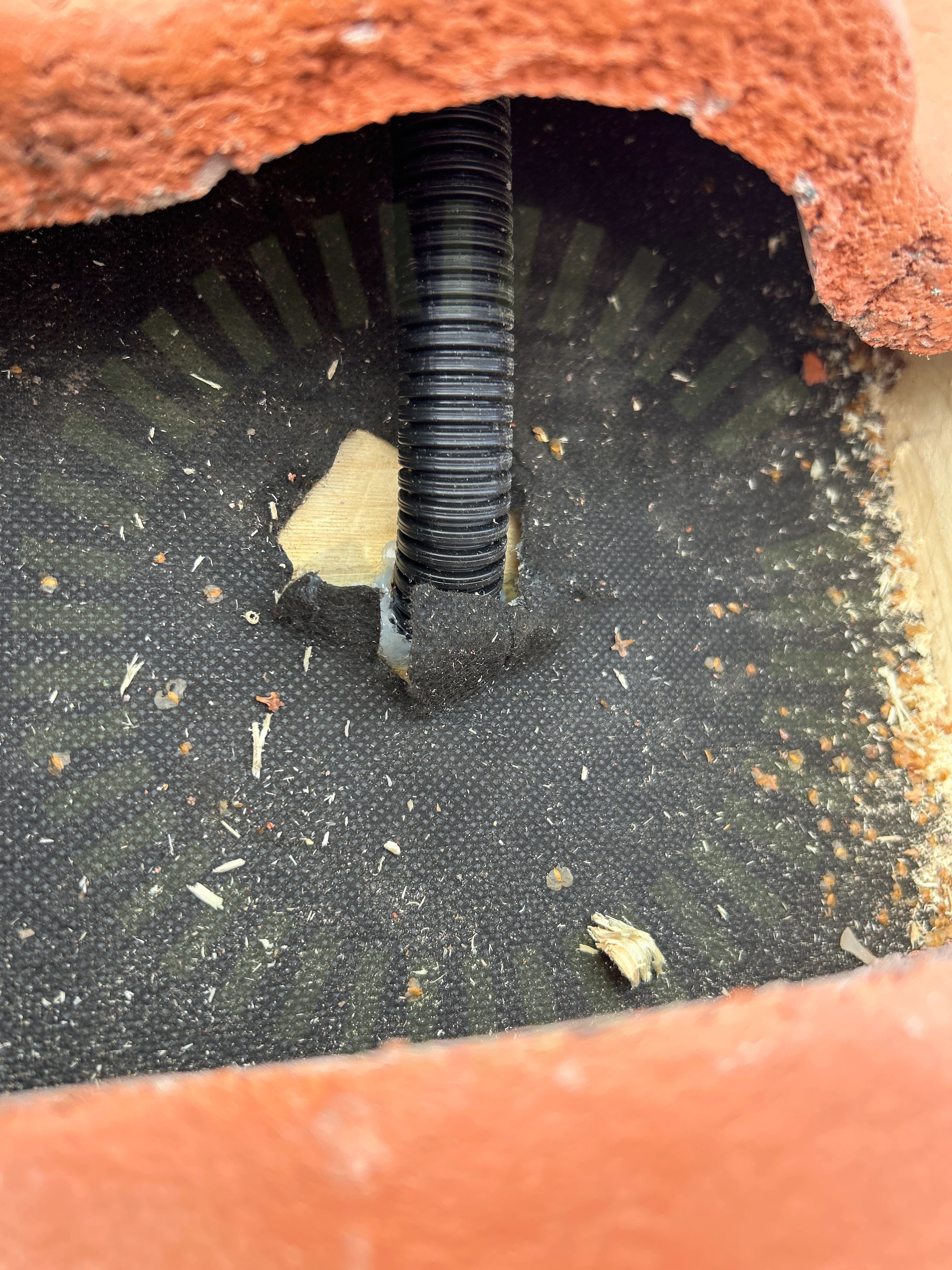

4.3 Takgenomföring

Inte godkänd

Underlagspapp är inte tätad.

Ändklämmor

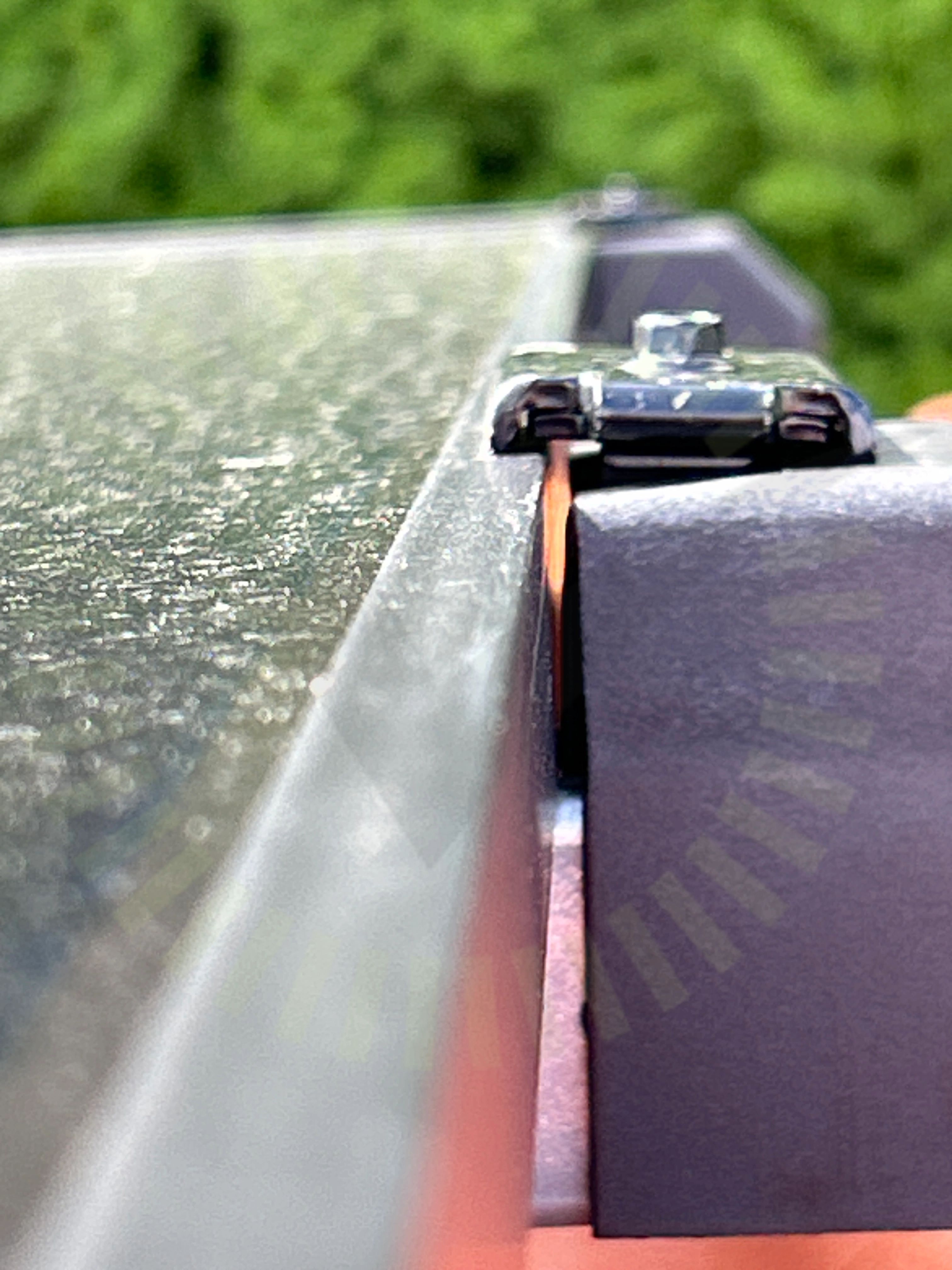

4.4 Ändklämmor

Inte godkänd

Ändklämma ligger inte emot panelens ram.

Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 6-7
Ändkåpa

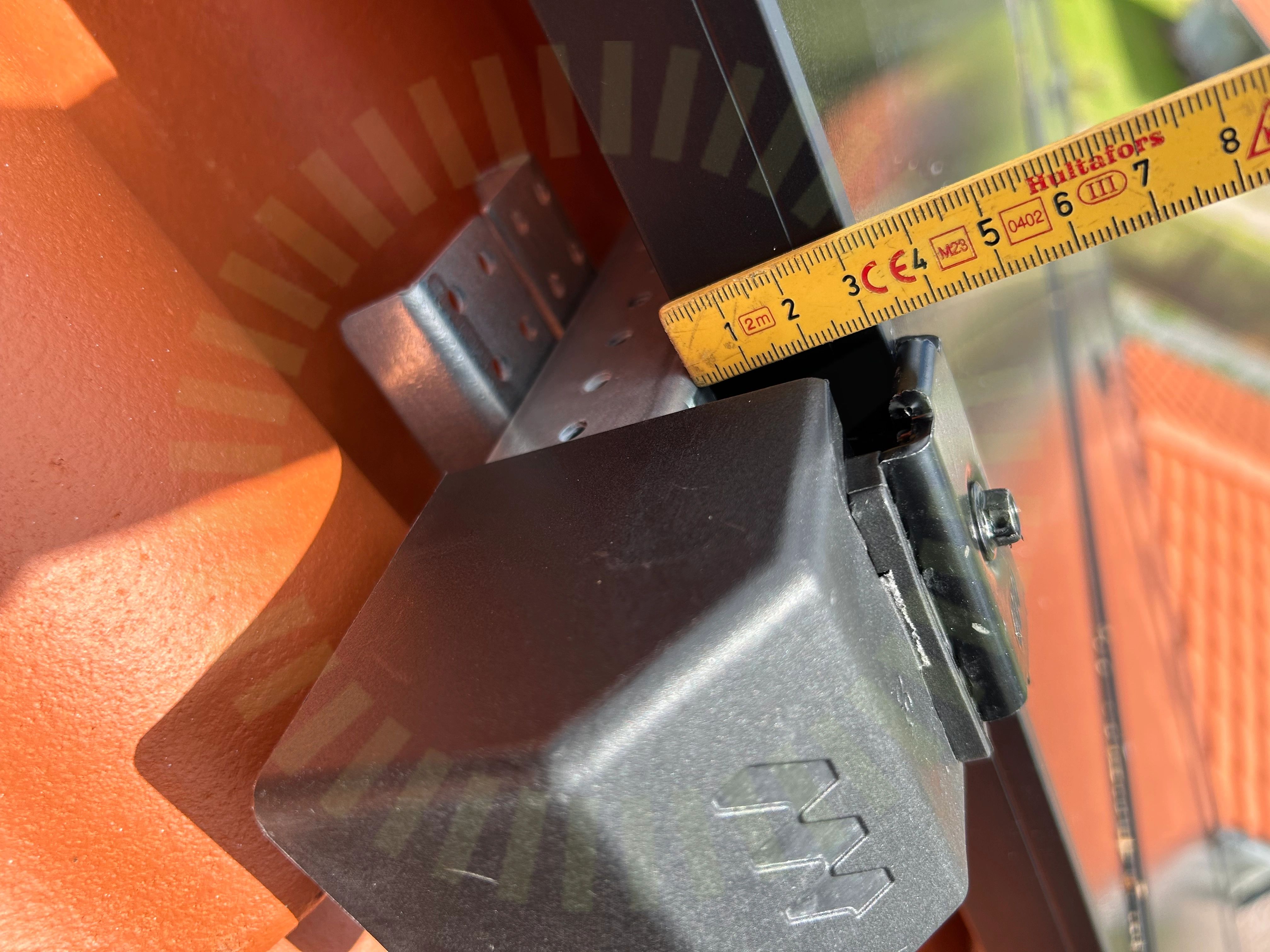

4.5 Ändkåpa

Inte godkänd

35mm ändkåpa monterad med 30mm panel.

4.6 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

4.7 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning

Godkända kontrollpunkter

18/25
Använd skruvBärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLäktinfästningShimsSkadorSkenornas infästningSkenornas överhängSkenskarvarSäkerhetsavståndUnderliggande takpannaVäderbeständigt material

Varselmärkning

Anmärkningar

3/4
Informering av solceller

5.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav vid mätarskåp samt vid ansluten central. Se referens.

SS 436 40 00 (712.514.101)
Varning för backspänning

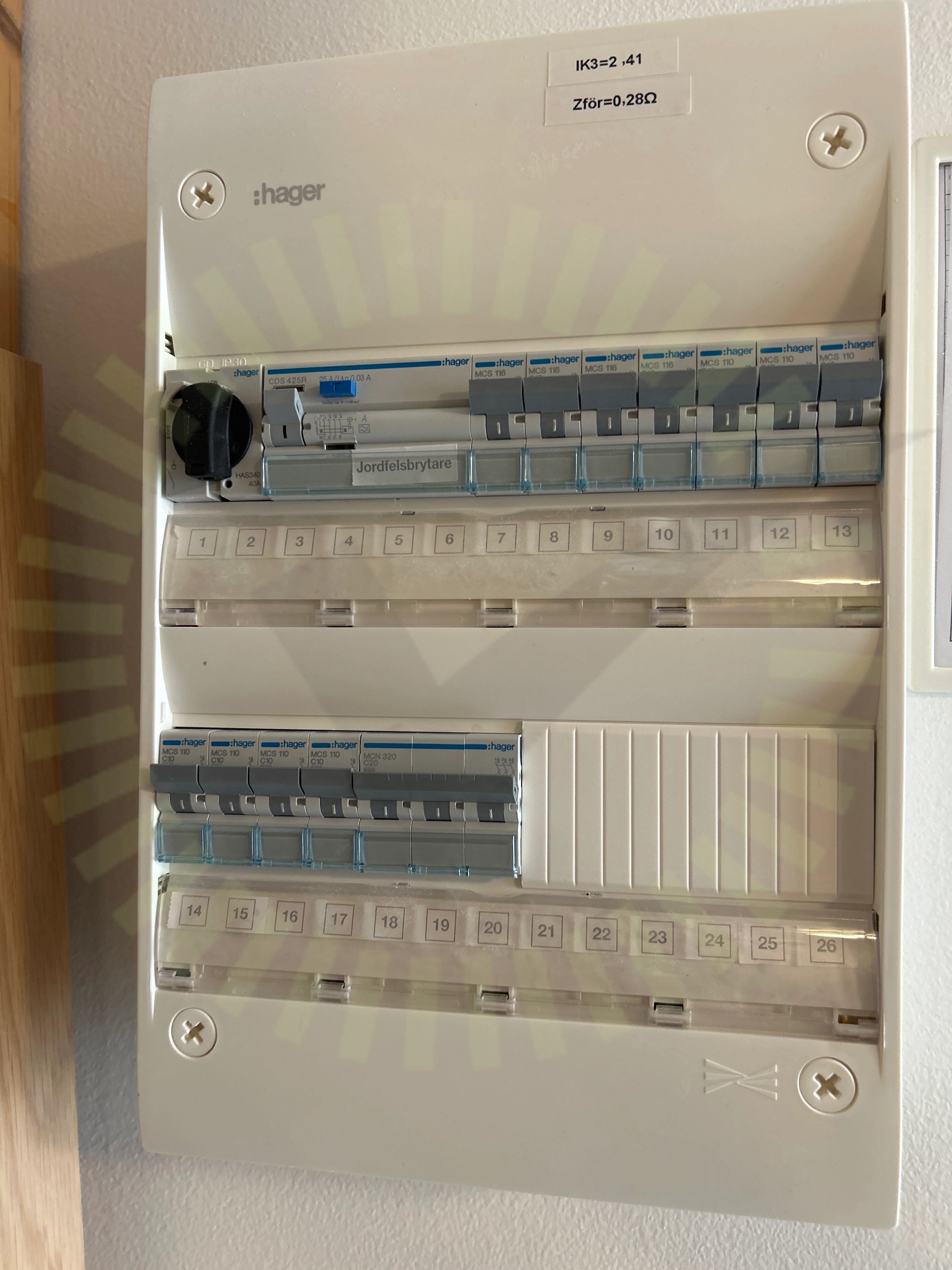

5.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42
Varning för likspänning

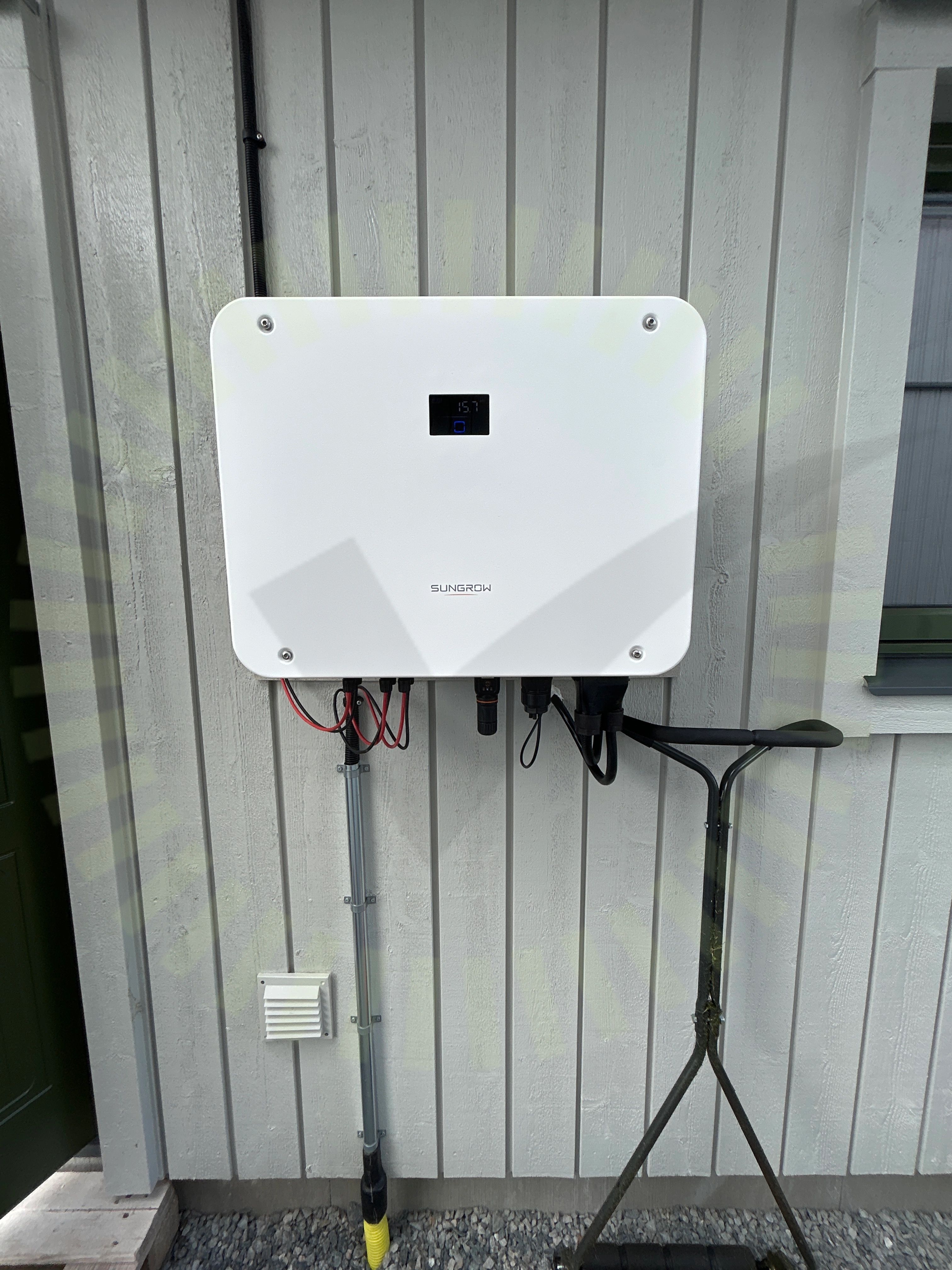

5.3 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

1/4
Missvisande varselmärkning

Växelriktare

Anmärkningar

4/34
Anslutning av växelriktare

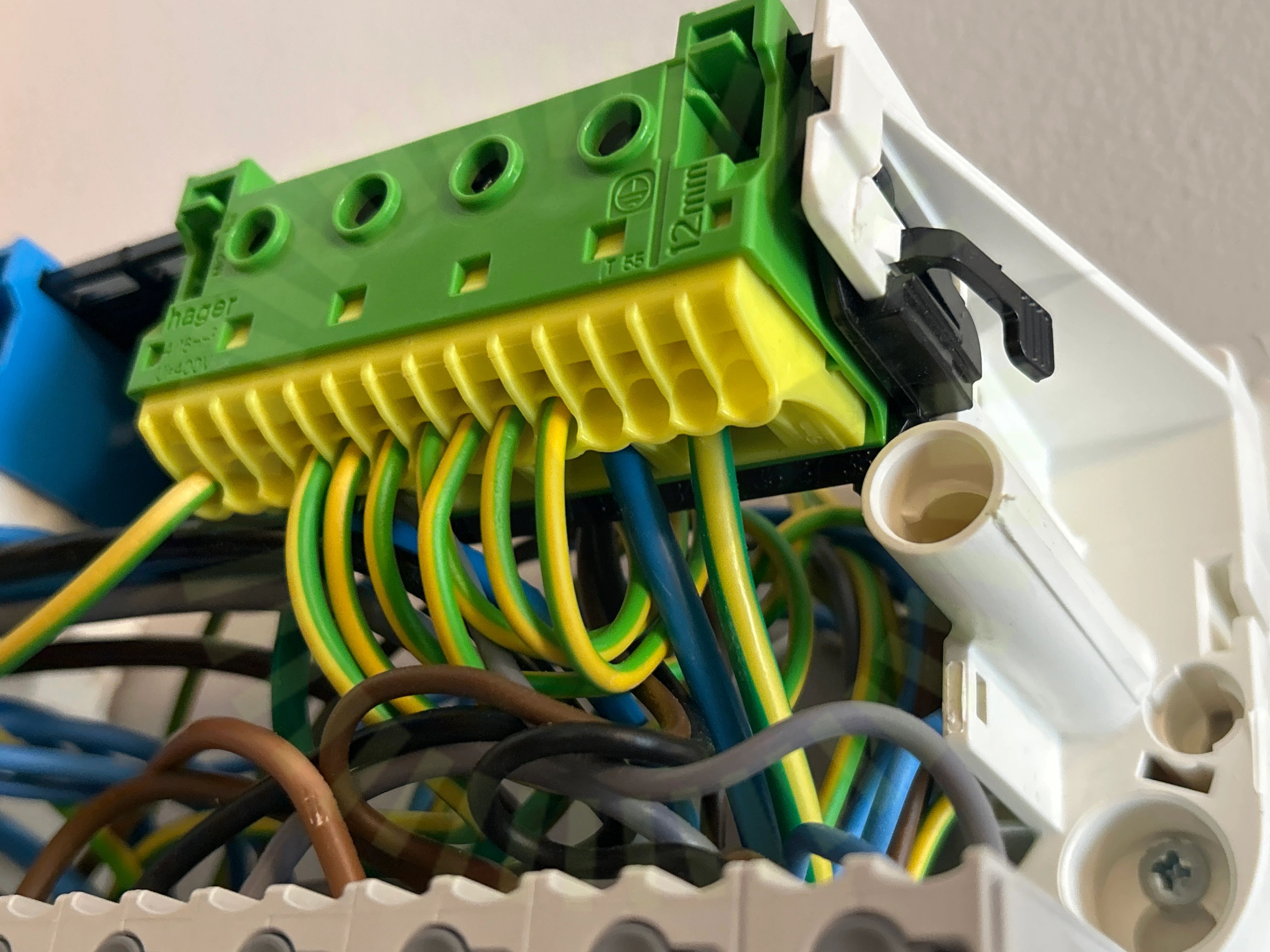

6.1 Anslutning av växelriktare

Inte godkänd

Växelriktaren är inte korrekt ansluten. PE och N anslutna på samma plint i ett TN-S system.

Genomföringar

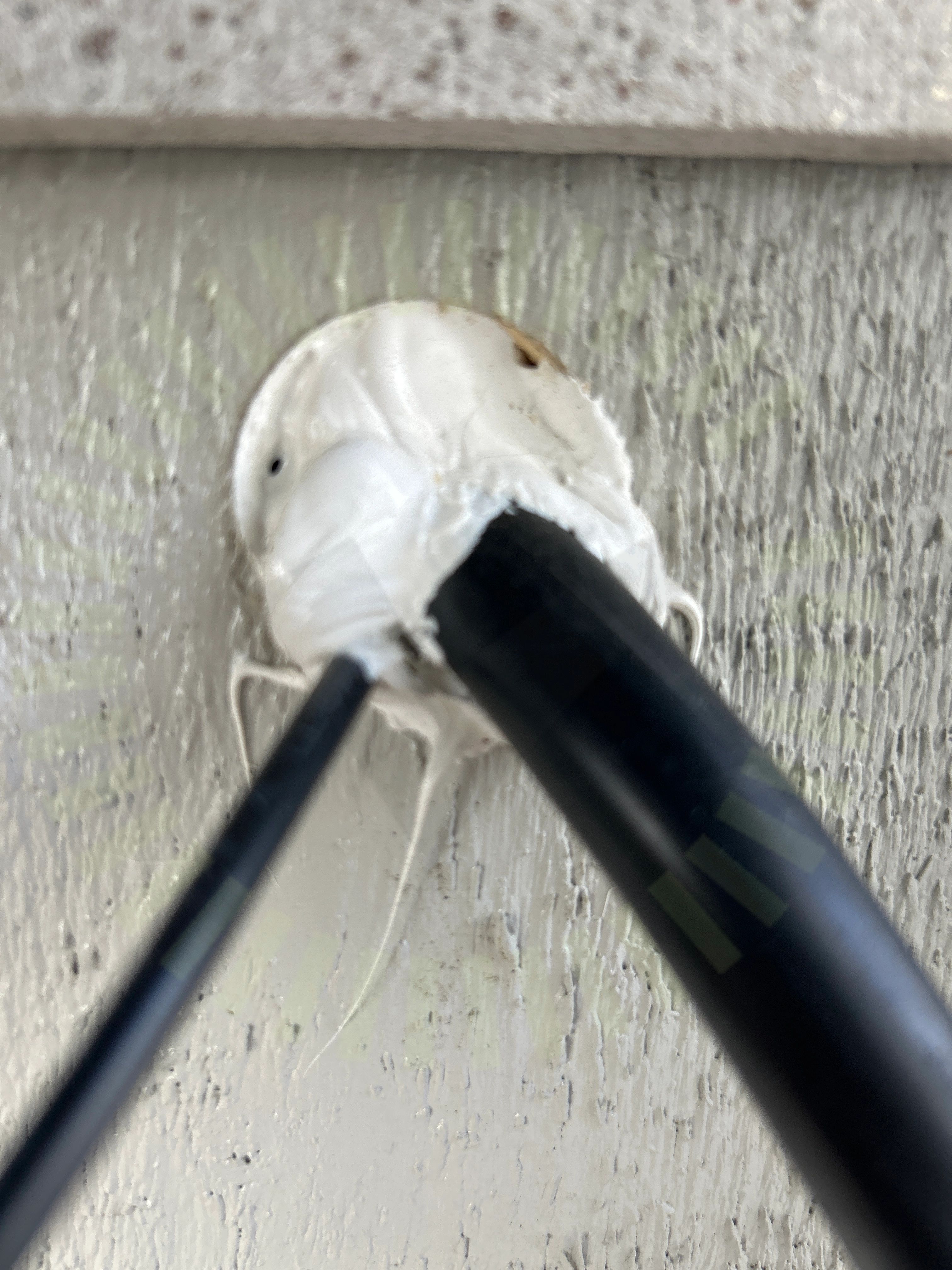

6.2 Genomföringar

Inte godkänd

Genomföring inte tillförlitligt tätad.

SS 436 40 00 (527.2.1)
Identifiering

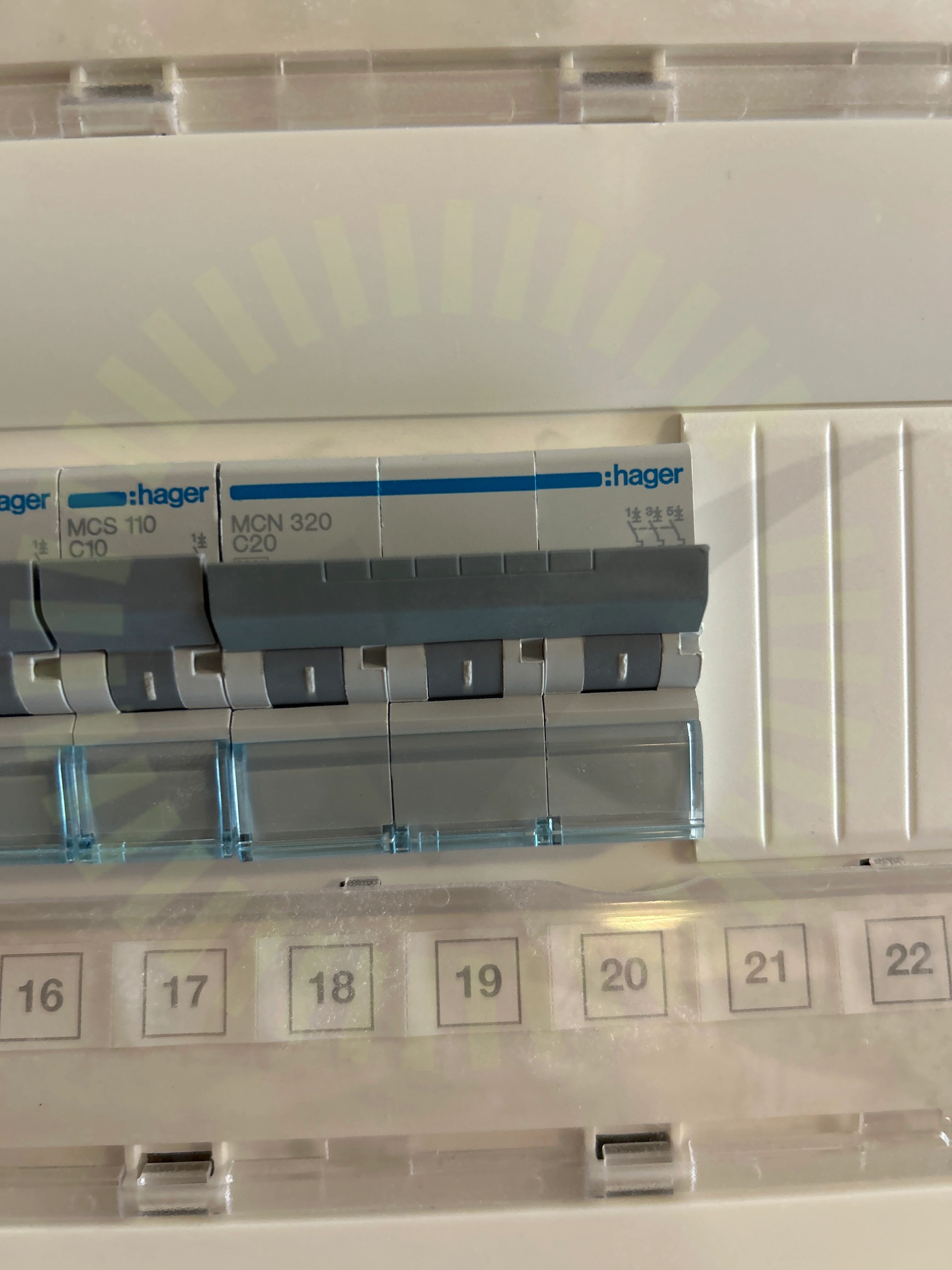

6.3 Identifiering

Inte godkänd

Märkning saknas för växelriktarens säkringar. Det är inte tydligt vad säkringen är till.

SS 436 40 00 (514.1)
DC Kontakter

6.4 DC Kontakter

Inte godkänd

Kontakter i förbindelse är från olika tillverkare.

Sungrow User Manual 3–Phase Hybrid Inverter SH5T/6T/8T/10T/12T/15T/20T/25T Ver11-202305, Sida 53

Godkända kontrollpunkter

29/34
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Max StrömDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/34
Strängdesign
