Besiktningsrapport

9.5

Installation genom

Arba Solar

Datum

21 juni 2023

Ort

Färjestaden , Kalmar län

Strängdesign

Förskruvningar

Klämmornas placering

+ 2

91% godkända9% ej godkända

Om installationen

PanelerLongi: LR5-54HTH

MontagesystemESDEC Lutande Panntak

VäxelriktareSunGrow: SG5-12RT

TillbehörSmartmätare: CHINT DTSU666

TillbehörSäkerhetsbrytare AC

Installerad av Arba Solar som har ett medelhögt snittbetyg på 8.6 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Säkerhetsbrytare AC

Anmärkningar

1/6

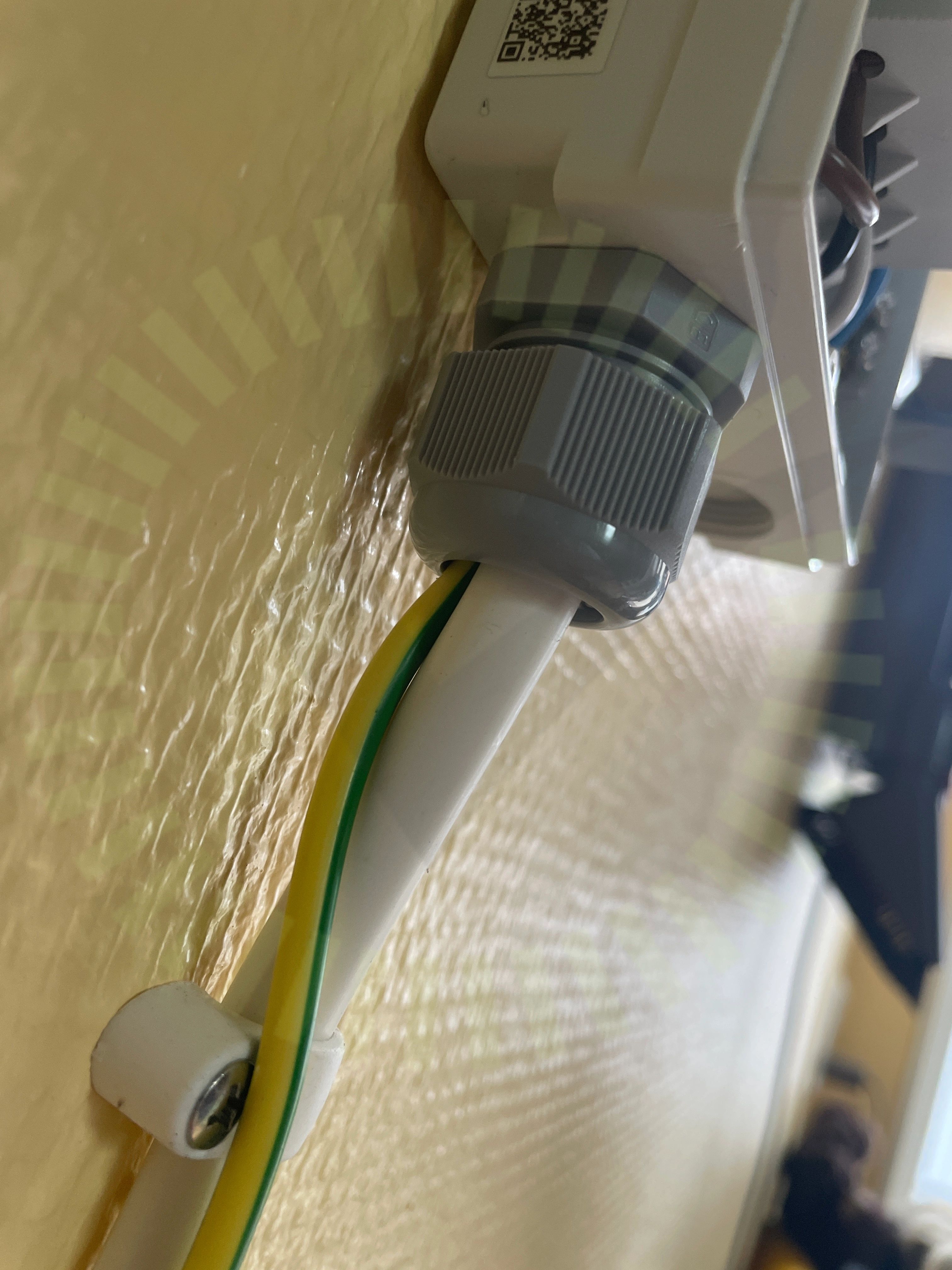

2.1 Förskruvningar

Inte godkänd

Förskruvning avsedd för en kabel har två kablar i sig.

Godkända kontrollpunkter

5/6

AnslutningBöjradieEgenskaperInfästningPlacering

Tak 1, ESDEC Lutande Panntak

Anmärkningar

1/26

3.1 Snö- och Vindlastberäkning

Inte godkänd

Taklutning angiven till 37 grader i lastberäkning. Verklig lutning är 30 grader. Det ger något förhöjda laster vid lägre lutning

Tillverkarens montageanvisningar

Godkända kontrollpunkter

25/26

DC kabel förläggningDräneringskanalFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSäkerhetsavståndTakets lutningTakgenomföringTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Tak 1, Longi: LR5-54HTH

Anmärkningar

4/16

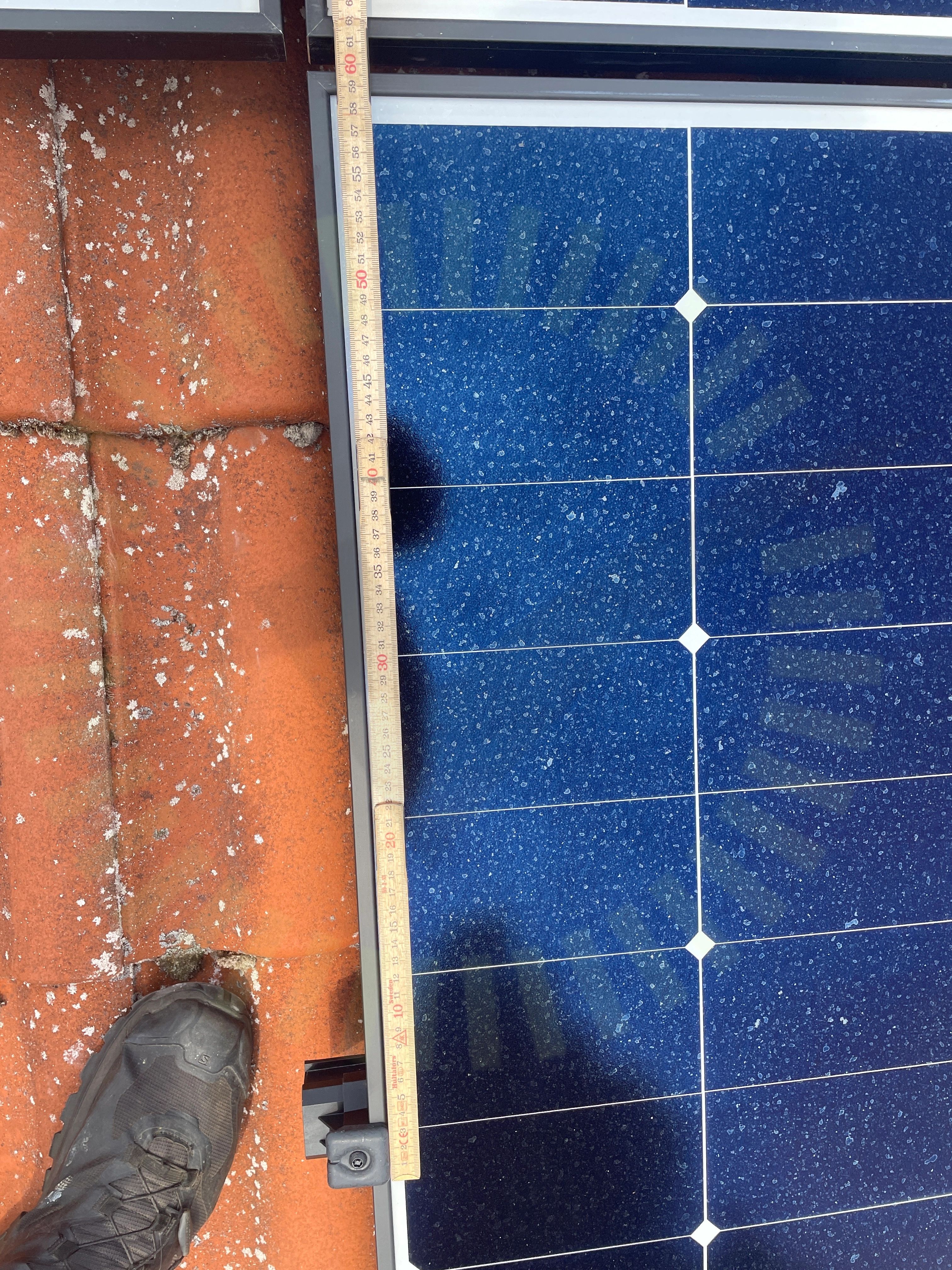

4.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon.

Installation Manual for LONGi Solar PV Modules, V15, Sida 16

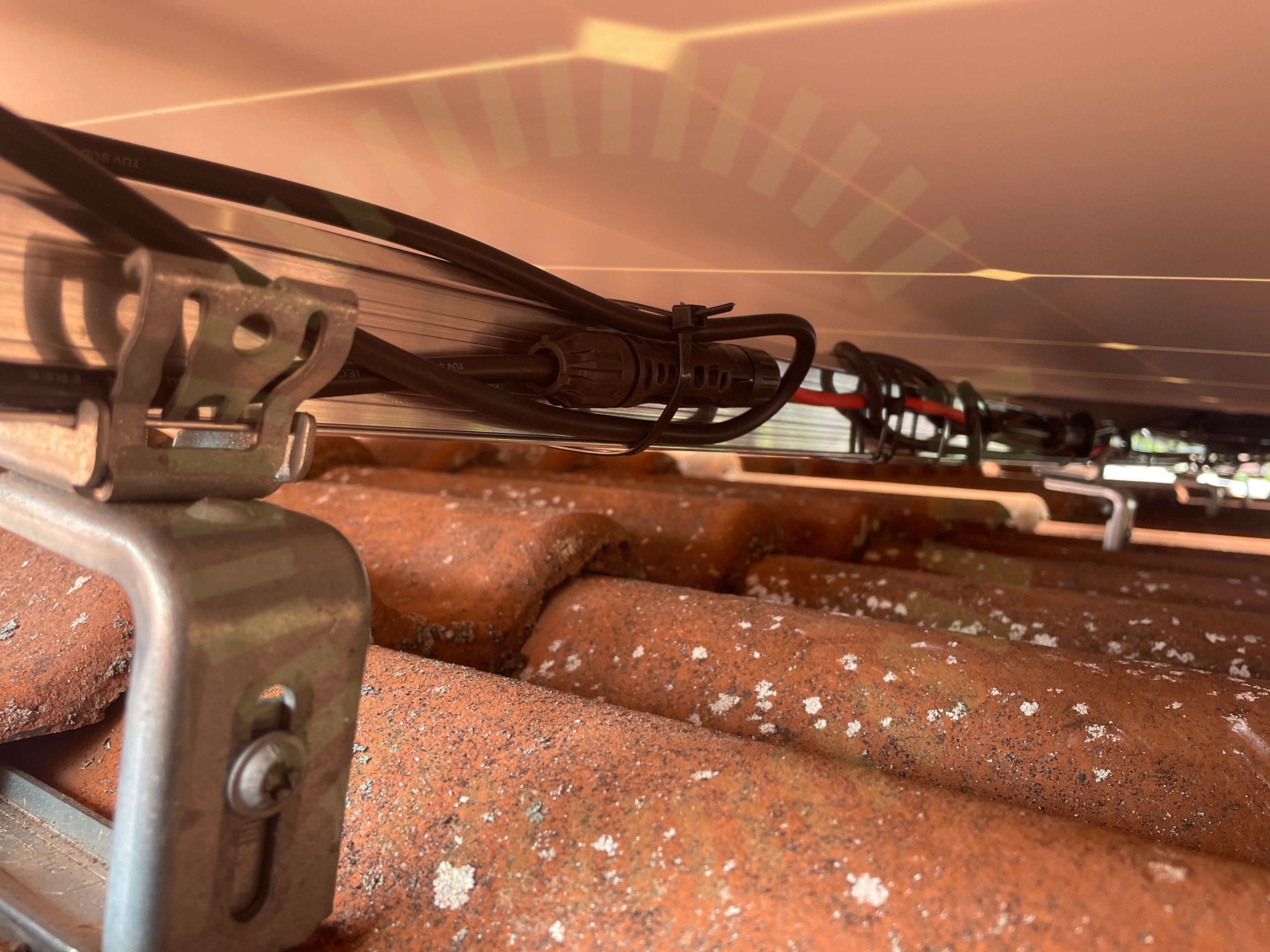

4.2 Kontaktdon

Inte godkänd

Buntband ska inte placeras över kontaktdonens hölje.

Staubli Monteringsanvisningar MA711 (se_en)

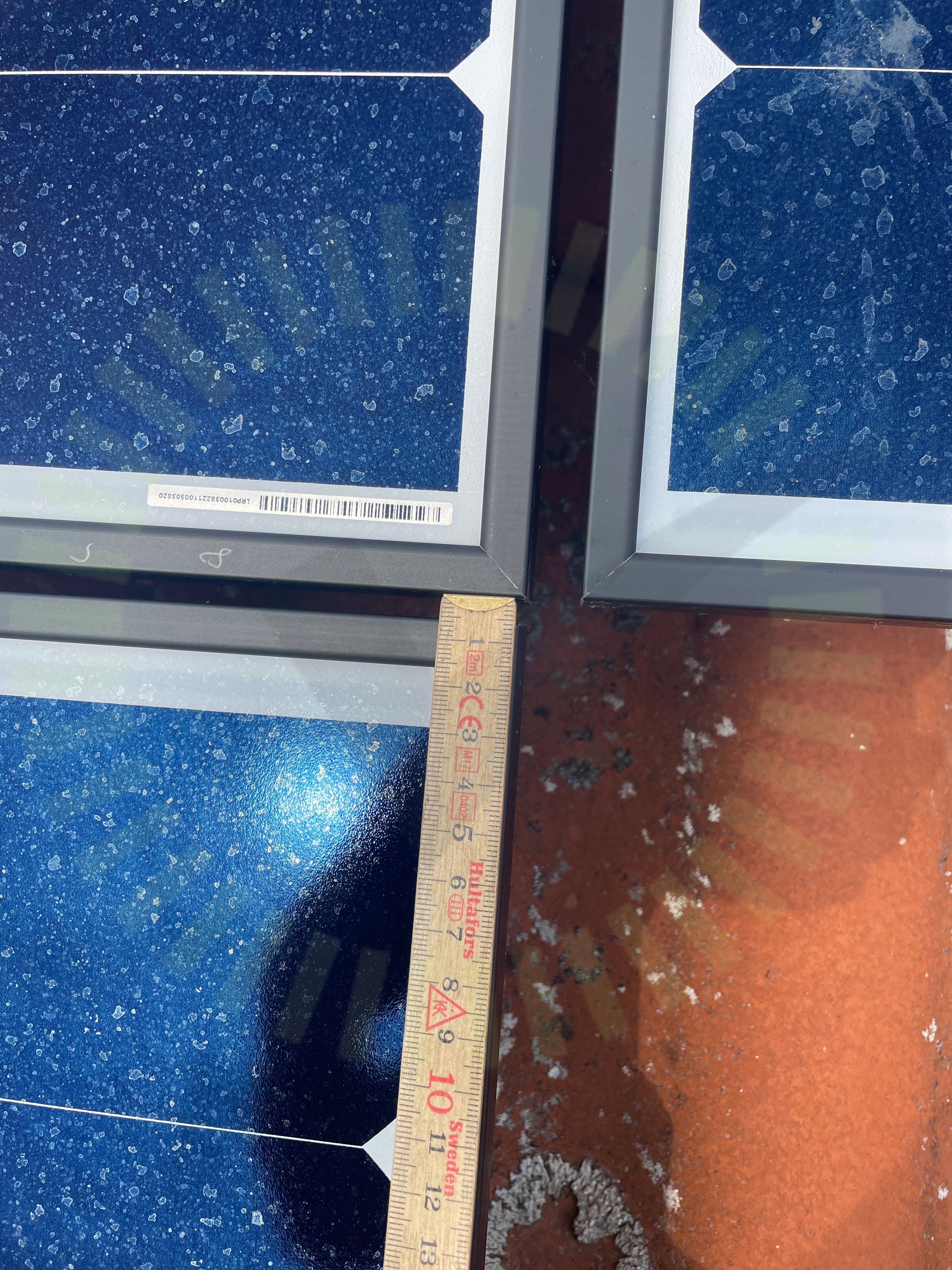

4.3 Mellanrum

Inte godkänd

Paneler är inte separerade 10 mm enligt anvisning

Installation Manual for LONGi Solar PV Modules, V15, Sida 13

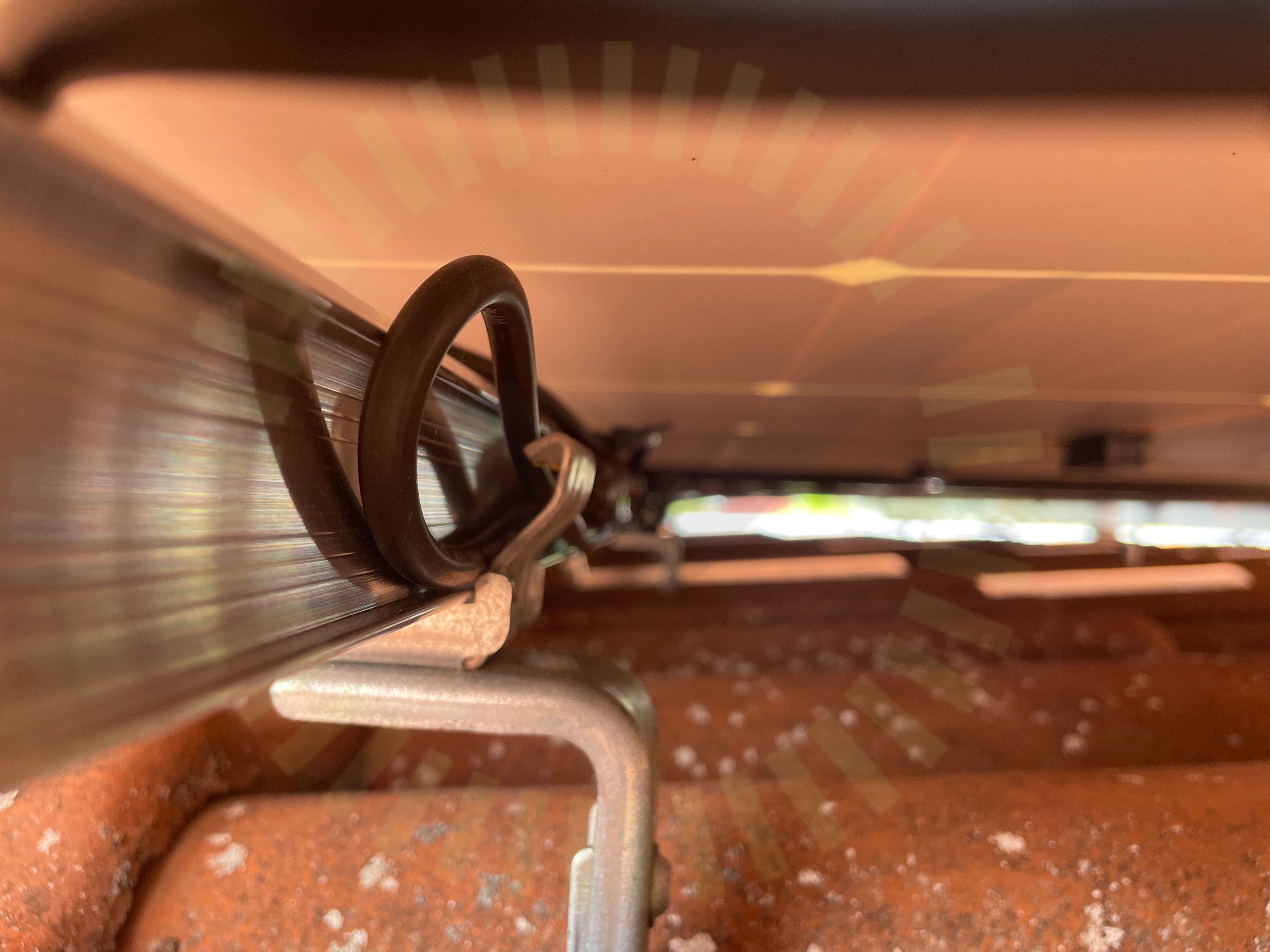

4.4 Panelkablagets böjradie

Inte godkänd

Kablarnas böjradie understiger tillverkarens gräns på minst 43 mm

Installation Manual for LONGi Solar PV Modules, V15, Sida 25

Godkända kontrollpunkter

12/16

Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKopplingslådaPunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

3/36

6.1 Smartmätare

Inte godkänd

Växelriktaren är inställd på 0 kW export pga nätägarens installationsmedgivande. App visar trots detta export. På Eons "mina sidor" sker ingen export

Tillverkarens anvisningar

6.2 Strängdesign

Inte godkänd

Panelsträngar på 21 respektive 9 paneler kopplade mot samma MPPT1 vilket begränsar spänningen

6.3 Säkringsdimension

Inte godkänd

12 kW växelriktare avsäkrad med 16A. Beräknad maxeffekt framgår ej av dokumentationen. Effekt kan eventuellt uppnå säkringens max vid speciella förhållanden.

Godkända kontrollpunkter

33/36

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare FastspändaLikspänningskomponenterMärkningPlaceringSkadat kablageSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
