Besiktningsrapport

9.0

Installation av

Sesol

Datum

31 oktober 2023

Ort

Mörarp , Skåne län

Väderskydd

Panelkablagets böjradie

PEN-ledare

+ 6

89% godkända

11% ej godkända

Om installationen

Paneler

Longi: LR5-54HPB

Montagesystem

Weland Stål: Plåttak Långskena

Växelriktare

Huawei: SUN2000-(3-10KTL)-M1

Batteri

Huawei: LUNA2000-5-15-S0

Tillbehör

Undercentral

Tillbehör

Smartmätare: CHINT DTSU666

Installerad av Sesol som har ett medelhögt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Batteri (12)Tak 1, Longi: LR5-54HPB (17)Tak 1, Weland Stål: Plåttak Långskena (21)Undercentral (8)Varselmärkning (5)Växelriktare (38)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Batteri

Anmärkningar

1/12

2.1 Väderskydd

Inte godkänd

Batteriet är placerat så att det inte är skyddat från direkt regn, snö och solljus.

Huawei: LUNA2000-5-15-S0: Manual, Sida 13

Godkända kontrollpunkter

11/12

Avstånd

Avstånd till växelriktare

Batteri PE

Fastsäkring av produkt

Infästning

Kablage

Kontakter

Rakt stående

Skador

Smart Power Sensor

Utrymme

Tak 1, Longi: LR5-54HPB

Anmärkningar

2/17

3.1 Skador på panel

Inte godkänd

Panelen har fått material på sig som härdat fast på glaset.

3.2 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

Installation Manual for LONGi Solar PV Modules, V15, Sida 25

Godkända kontrollpunkter

14/17

Avstånd till tak

Dräneringshål

Föremål mot bakstycke

Förläggning DC kontakter

Klämmornas placering

Kontaktdon

Mellanrum

Panelkablaget generell böjradie

Punktbelastning

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Överlappning

Ej tillgängligt vid besiktning

1/17

Förbindelse av kontakter

Tak 1, Weland Stål: Plåttak Långskena

Anmärkningar

1/16

4.1 Skador

Inte godkänd

Repor på plåten noterade på flertalet ställen runt installationen.

Godkända kontrollpunkter

15/16

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Klämmor rätt förläggning

Mittklämmor

Placering

Skenornas infästning

Skenornas överhäng

Skenors avstånd till varandra

Skenskarvar

Snö- och Vindlastberäkning

Väderbeständigt material

Ändklämmor skena

Undercentral

Anmärkningar

1/6

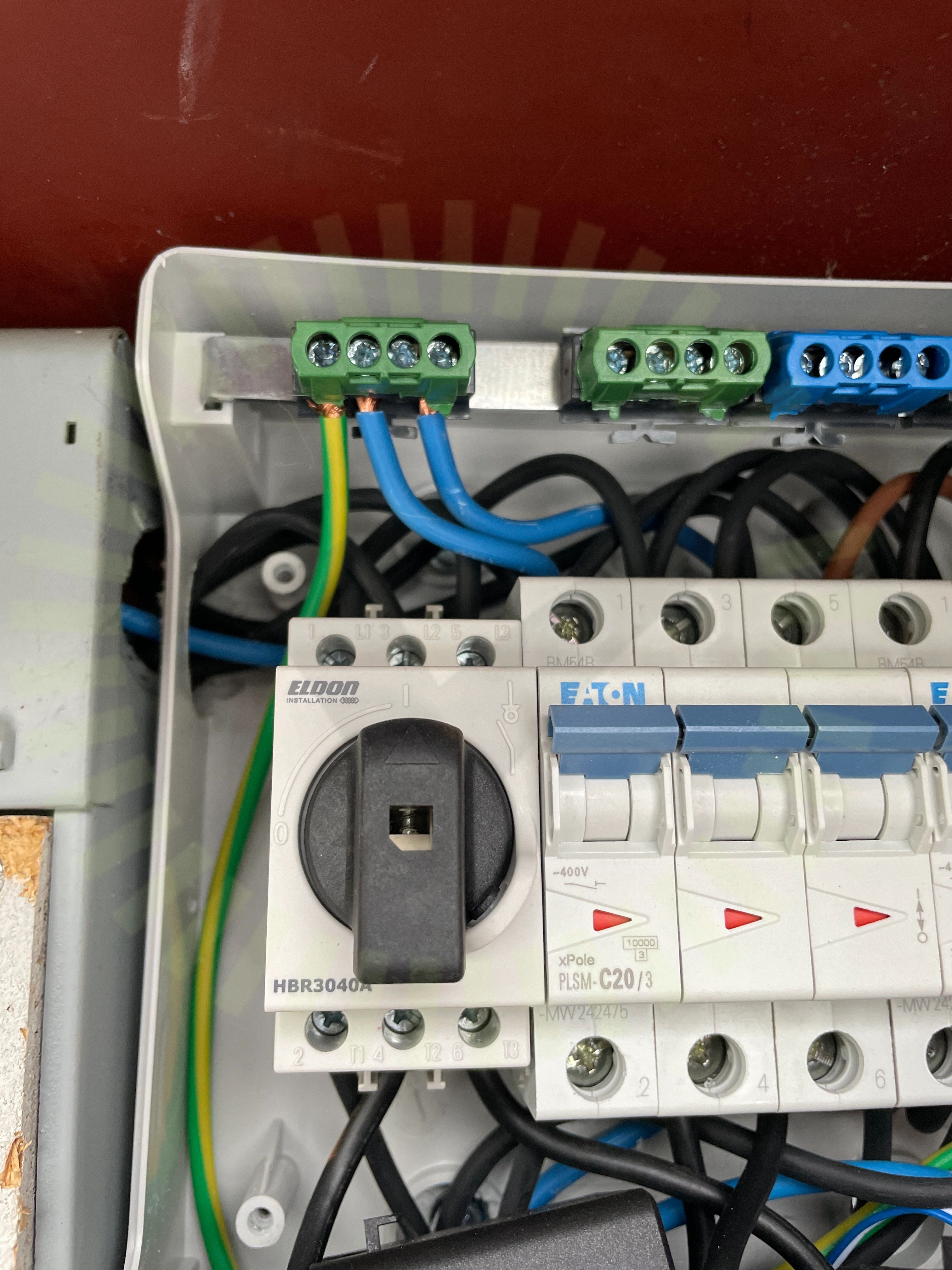

5.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4, 543.4.1

Godkända kontrollpunkter

5/6

Infästning

IP-Klassning

Kabelinföringar

Placering

Skydd mot beröring

Varselmärkning

Anmärkningar

2/4

6.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

6.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

2/4

Informering av solceller

Missvisande varselmärkning

Växelriktare

Anmärkningar

3/37

7.1 Anslutning av ledare

Inte godkänd

Kardeler spretar från plint.

SS 436 40 00 (134.1.4)

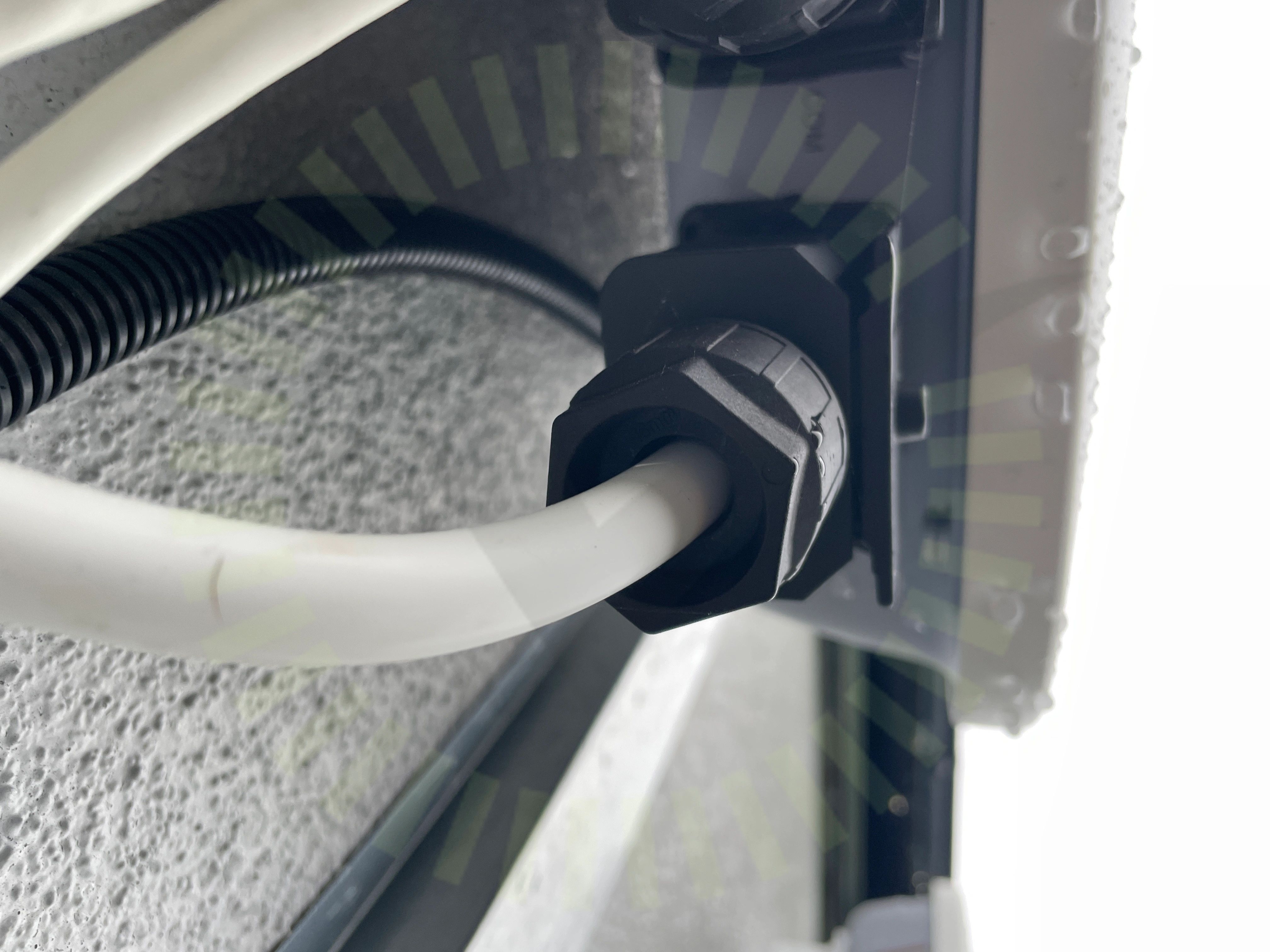

7.2 Förskruvning växelriktare.

Inte godkänd

Förskruvningen sluter inte tätt runt kabel.

7.3 Skadat kablage

Inte godkänd

Ledare i kapsling är skadad.

Godkända kontrollpunkter

34/37

AC anslutning växelriktare

AC Kablage förläggning

Avstånd närliggande objekt

Avstånd till hav

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Kontakter anslutning

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Enkelisolerade ledare

Genomföringar

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Placering

Skarp kant

Smartmätare

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Ventilation

Väderbeständigt material

Växelriktarens IP klassning
