2.1 Jordfelsbrytare
Inte godkändOm den valda växelriktaren monteras inom en jordfelsbrytare ska den bryta vid 300 mA eller högre.
MOD 3-15KTL3-X user manual-English 2021-12-01, Sida 28
Besiktningsrapport
9.8
Installation genom
Skandica Solar
Datum
1 mars 2024
Ort
Mölndal, Västra Götalands län
96% godkända4% ej godkända
Om installationen
PanelerJinko: Tiger Neo N-type 54HL4R-B
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareGroWatt: MOD 10-15KTL3-X
Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmän
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
GroWatt: MOD 10-15KTL3-X
Anmärkningar
4/412.2 Väderskydd
RekommendationTillverkaren rekommenderar inte att växelriktaren placeras utan skydd från väder.
MOD 3-15KTL3-X user manual-English 2021-12-01, Sida 13

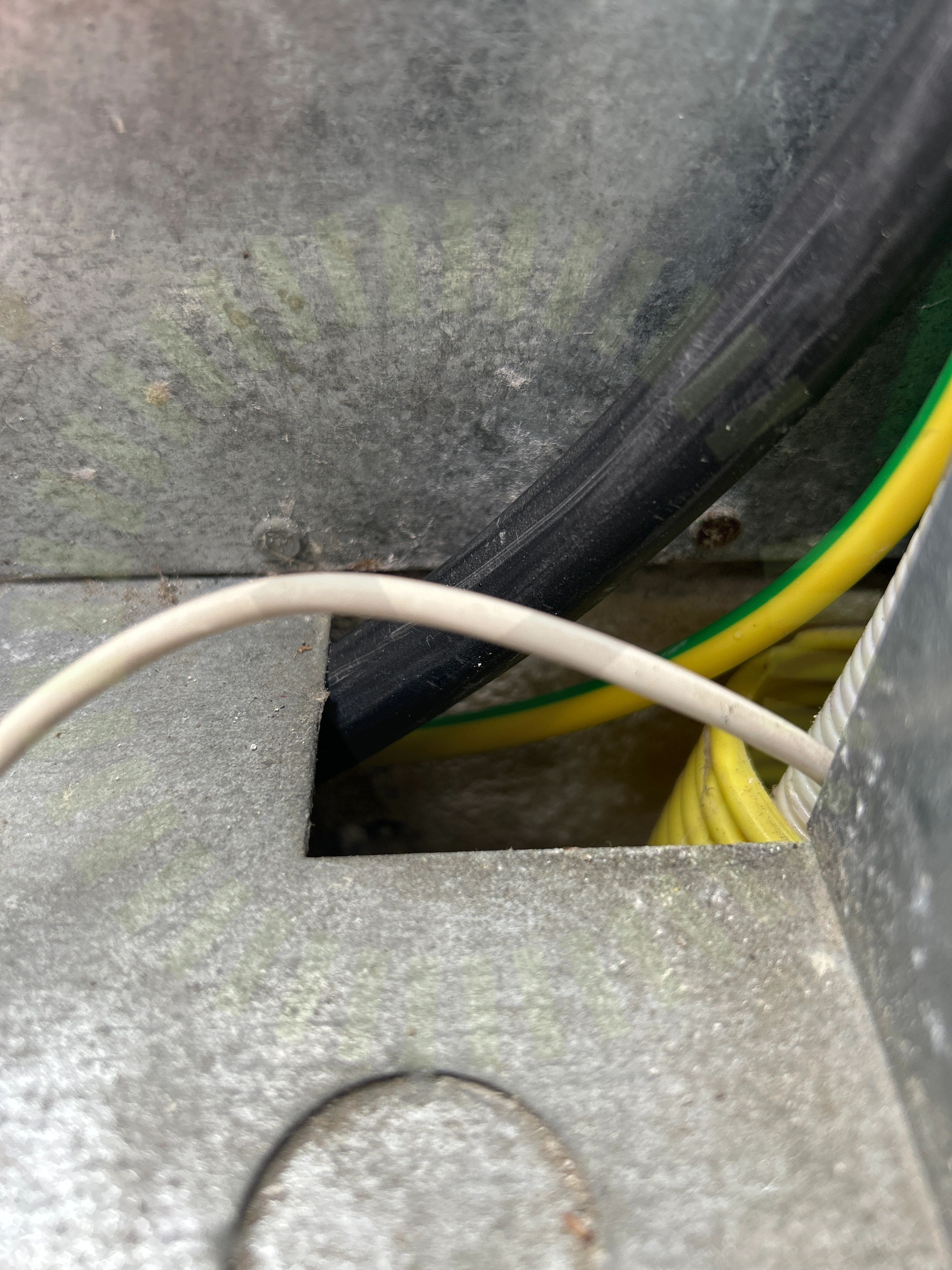

2.3 Skarp kant
Inte godkändKablage ligger mot skarp kant.
2.4 Strängdesign
Inte godkändSträngar som är olika storlek är kopplade till samma MPPT.
Godkända kontrollpunkter
37/41AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageStress på kontakterSäkringsdimensionTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäxelriktarens IP klassning
Jinko: Tiger Neo N-type 54HL4R-B
Anmärkningar
1/17

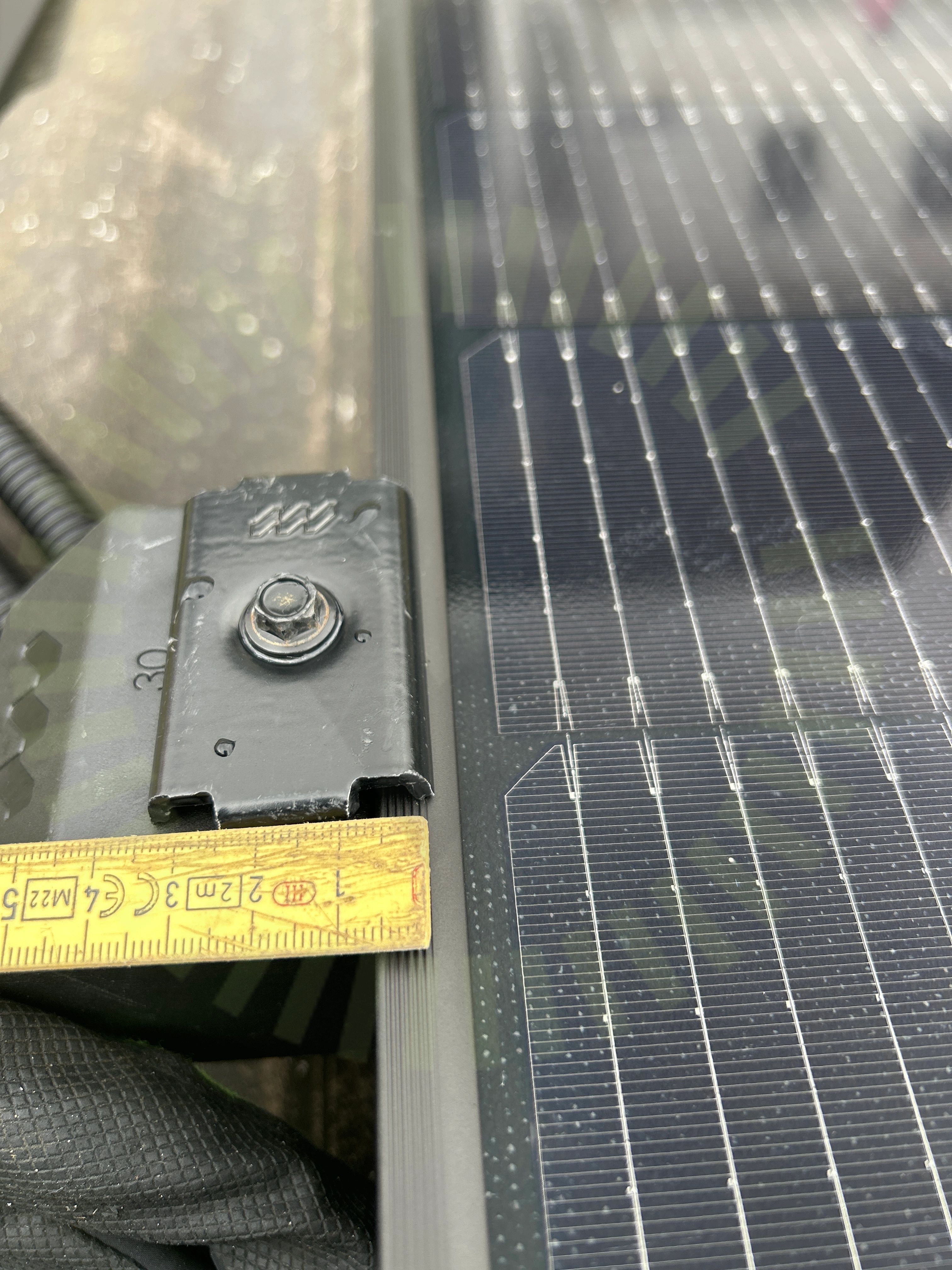

3.1 Klämmornas överlappning
Inte godkändPanelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.
Installation Manual Jinko IEC updated version 2023.07.20, sida 12
Godkända kontrollpunkter
15/17Avstånd till havDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKontaktdonKopplingslåda böjradiePanelkablaget böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter
Ej tillgängligt vid besiktning
1/17Strängförläggning
Nordmount Panntak: Bärläkt
Godkända kontrollpunkter
22/22Bärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorPotentialutjämningsledareSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor
