Besiktningsrapport

7.3

Installation genom

Solarkraft

Datum

25 mars 2024

Ort

Kågeröd , Skåne län

Avstånd till yta

Fasskena

PEN-ledare

+ 16

78% godkända22% ej godkända

Om installationen

PanelerDAH Solar: DHM-54X10/FS(BB)

MontagesystemK2: BasicRail

BatteriEmaldo: Power Core

TillbehörUndercentral

TillbehörSäkerhetsbrytare AC

TillbehörEmaldo: Smartmätare

Installerad av Solarkraft som har ett medelhögt snittbetyg på 8.6 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3

AvtalSträngschema

Smartmätare

Godkända kontrollpunkter

4/4

Anslutning av smartmätareFastsäkring av produktSignalkabel till växelriktarenSkador signalkablage

Säkerhetsbrytare AC

Anmärkningar

1/7

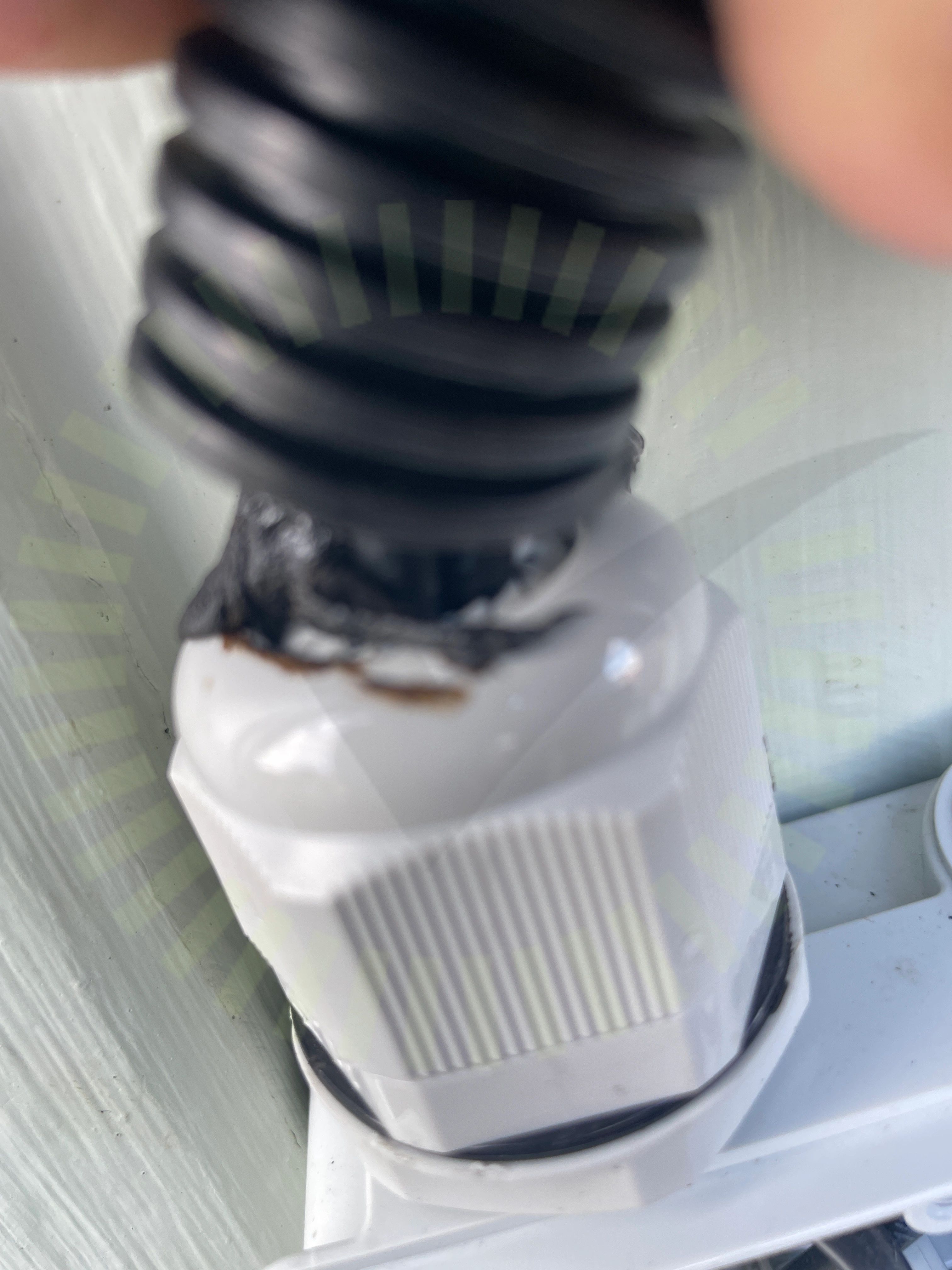

3.1 Kabelinföringar

Inte godkänd

Förskruvning avsedd för en kabel har flertalet kablar i sig. Detta gör att förskruvning ej håller tätt.

Godkända kontrollpunkter

6/7

Anslutningar i brytareEgenskaperIdentifieringInfästningPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, DAH Solar: DHM-54X10/FS(BB)

Anmärkningar

6/17

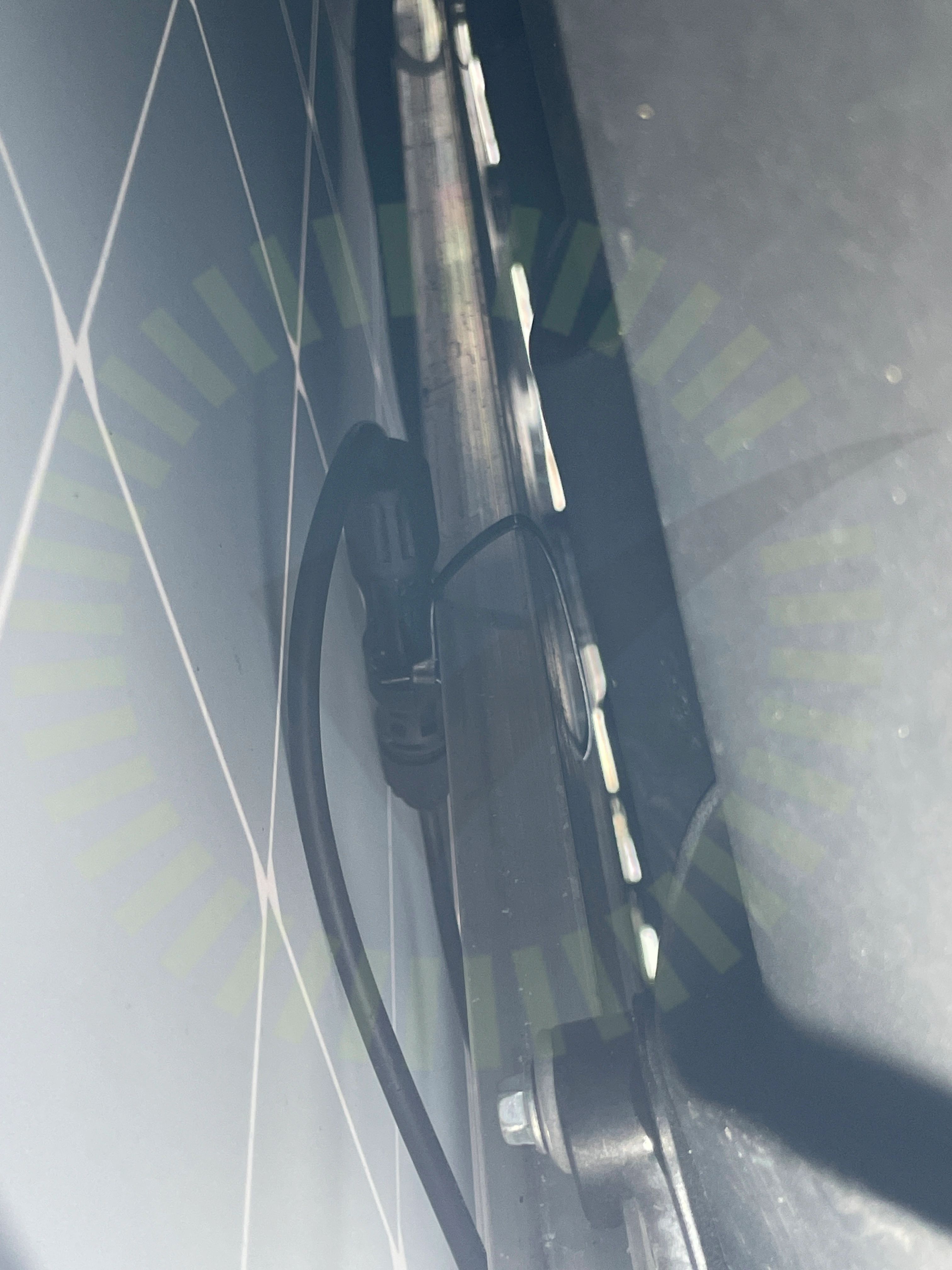

4.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens undersida.

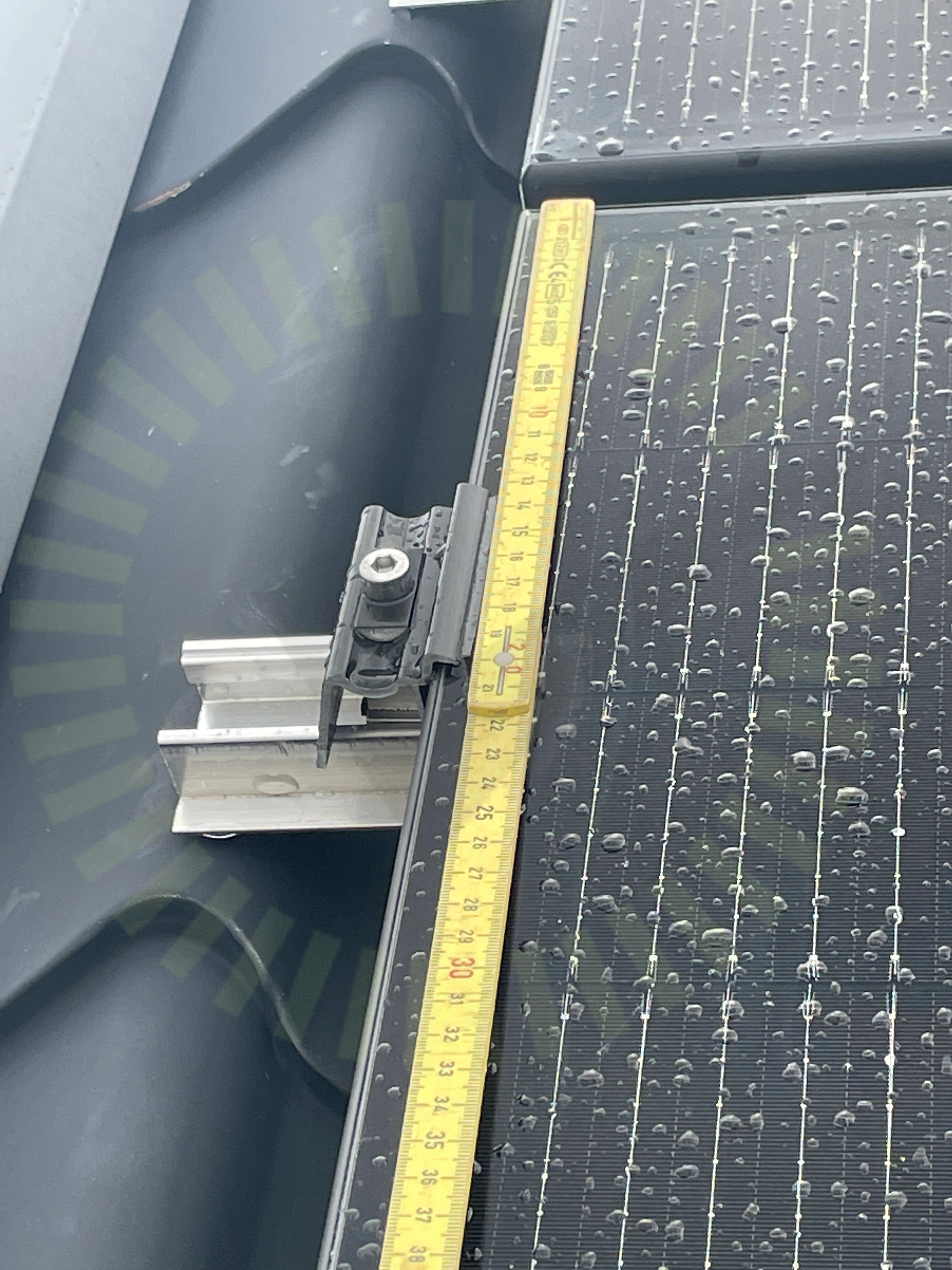

4.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Installation Manual for DAH Solar Full-Screen Modules V.August 2023, Sida 12-13

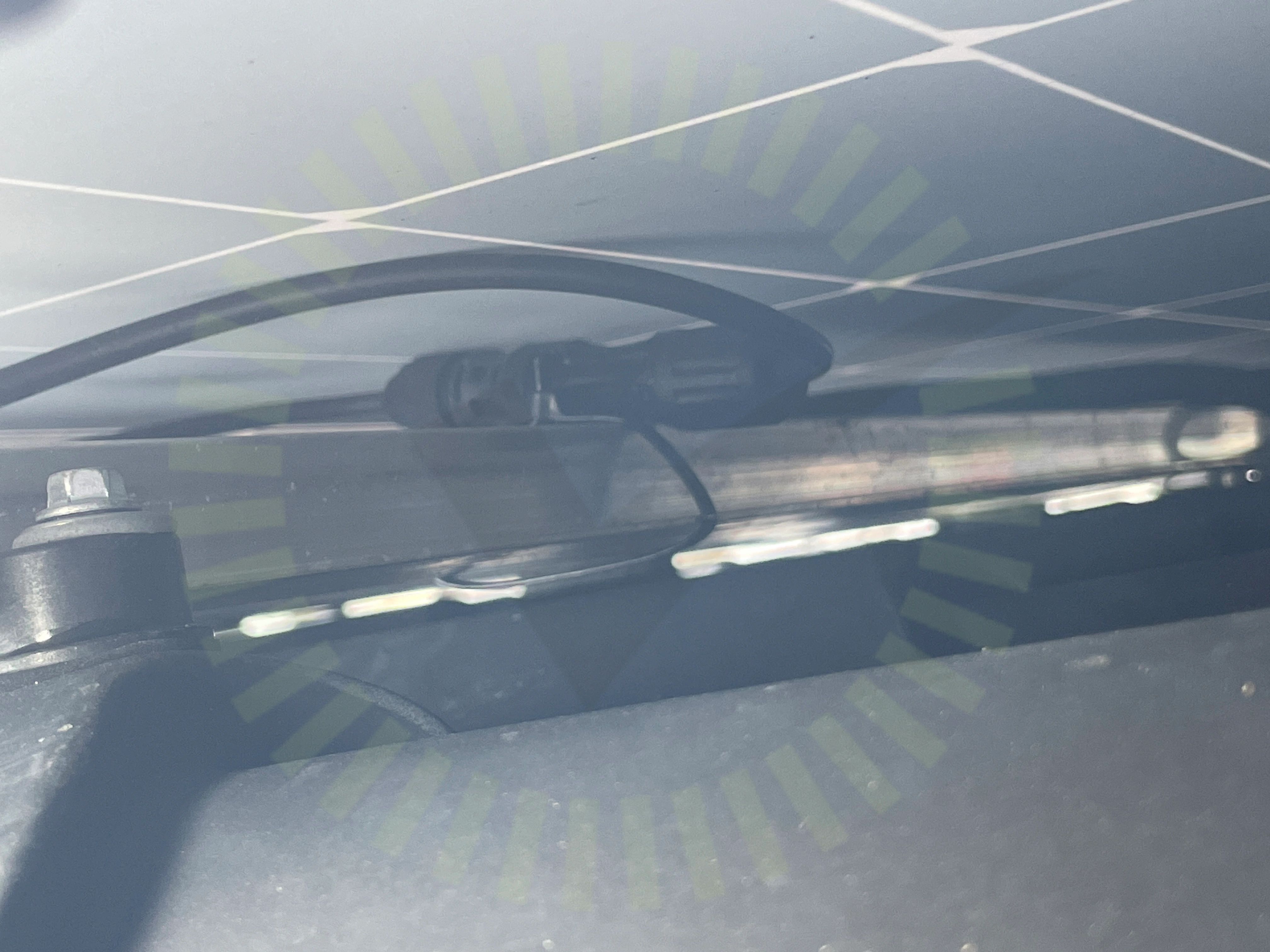

4.3 Panelkablaget böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

SS 436 40 00 (522.8.3)

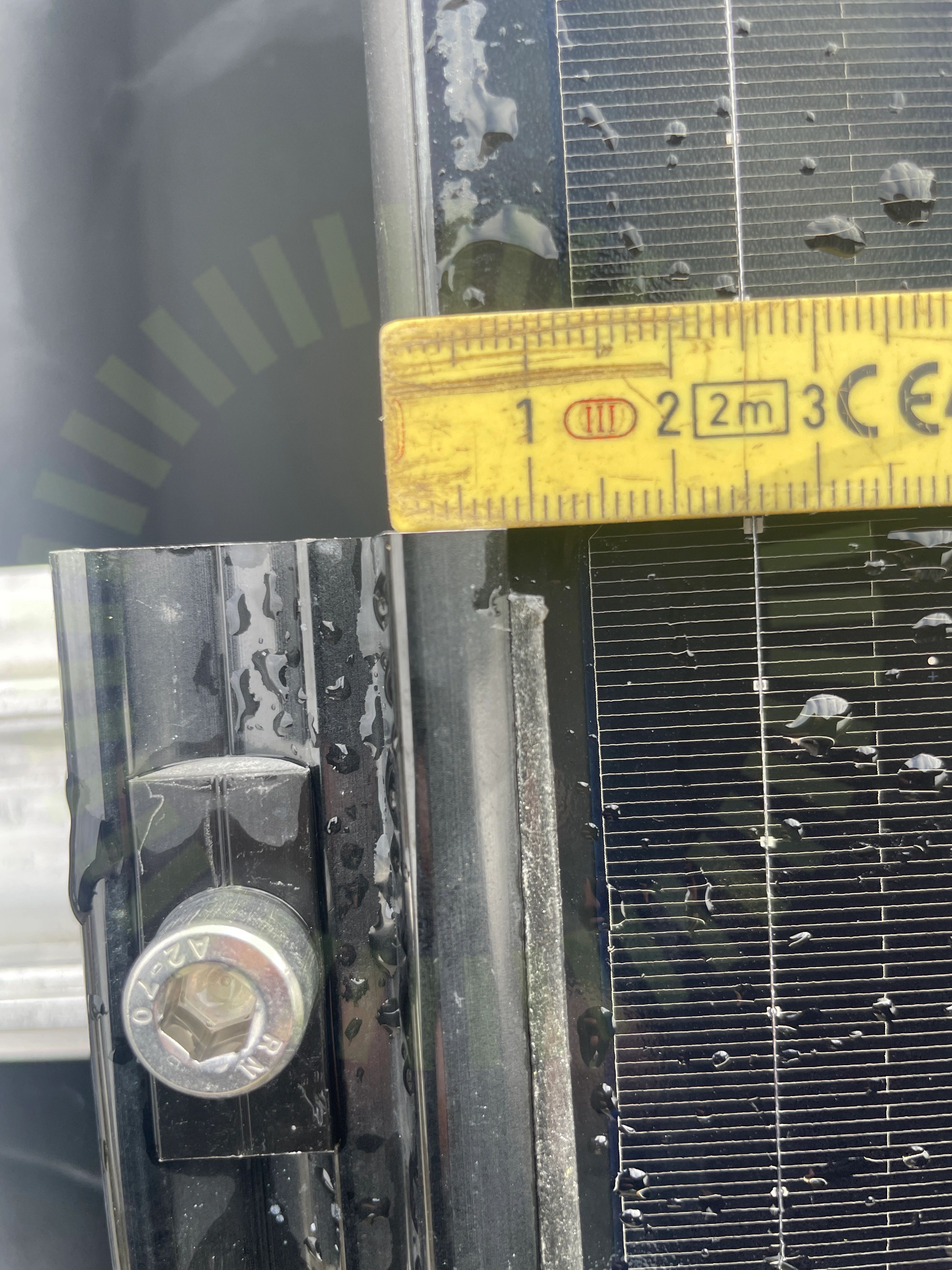

4.4 Avstånd till yta

Inte godkänd

Panelen är placerad för nära kringliggande yta.

Installation Manual for DAH Solar Full-Screen Modules V.August 2023, Sida 6

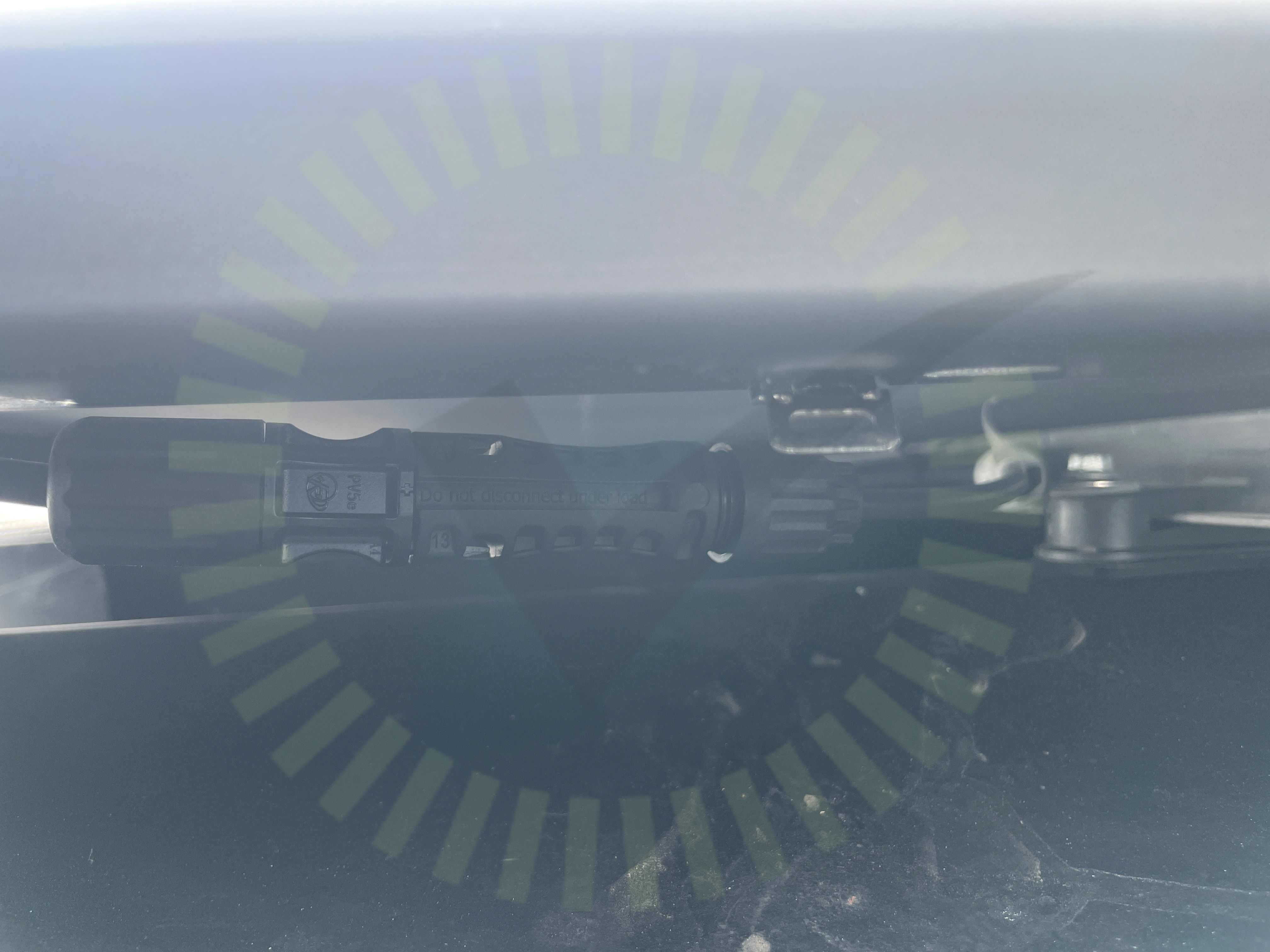

4.5 Förbindelse av kontakter

Inte godkänd

DC kontakter i förbindelse är från olika tillverkare.

SS 436 40 00 (712.526)

4.6 Klämmornas överlappning

Inte godkänd

Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.

Installation Manual for DAH Solar Full-Screen Modules V.August 2023, Sida 10

Godkända kontrollpunkter

11/17

DräneringshålKlämmornas storlekKontaktdonKopplingslåda böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 1, K2: BasicRail

Anmärkningar

7/24

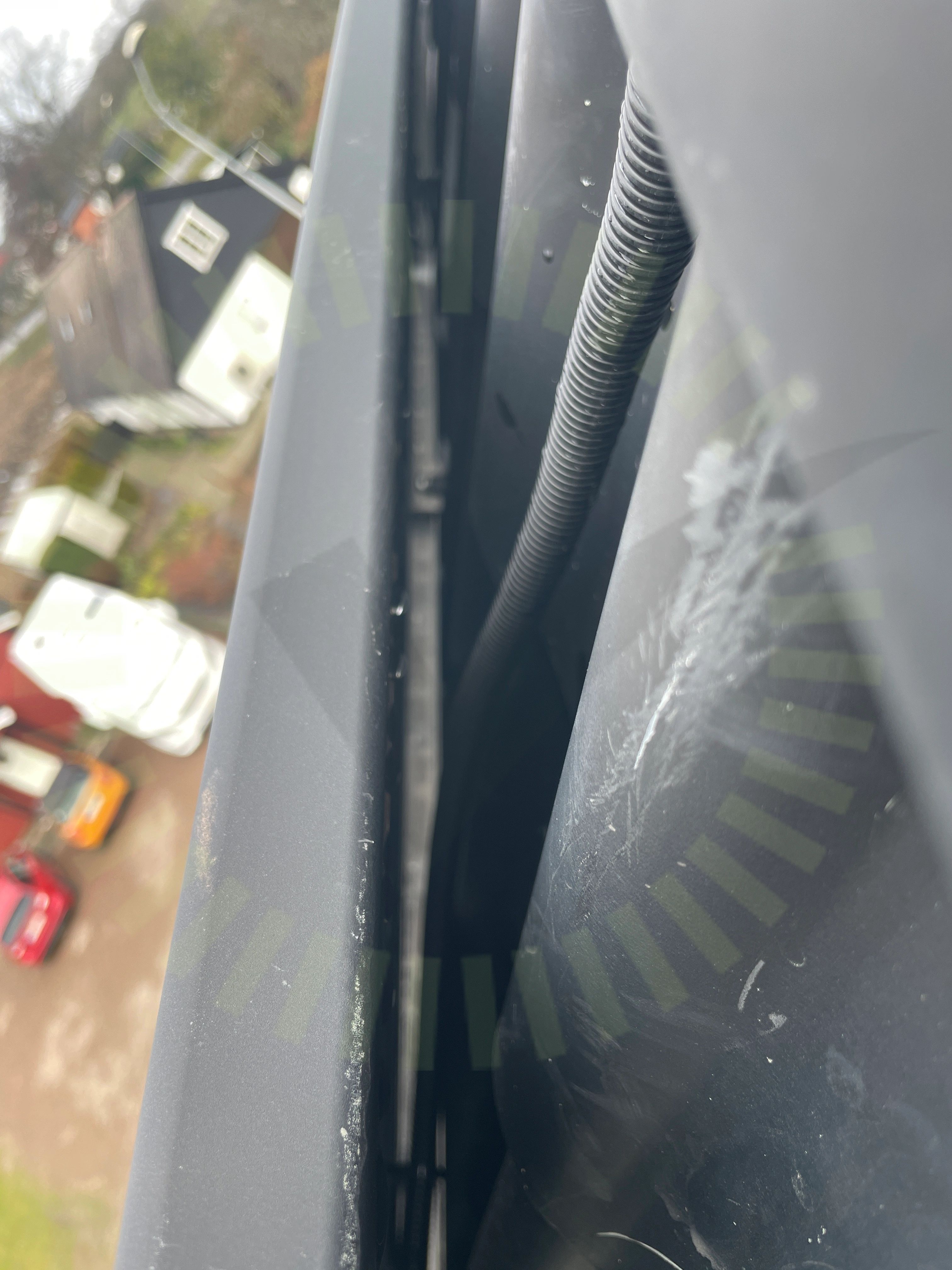

5.1 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte lämpligt fastsäkrad.

SS 436 40 00 (712.522.101)

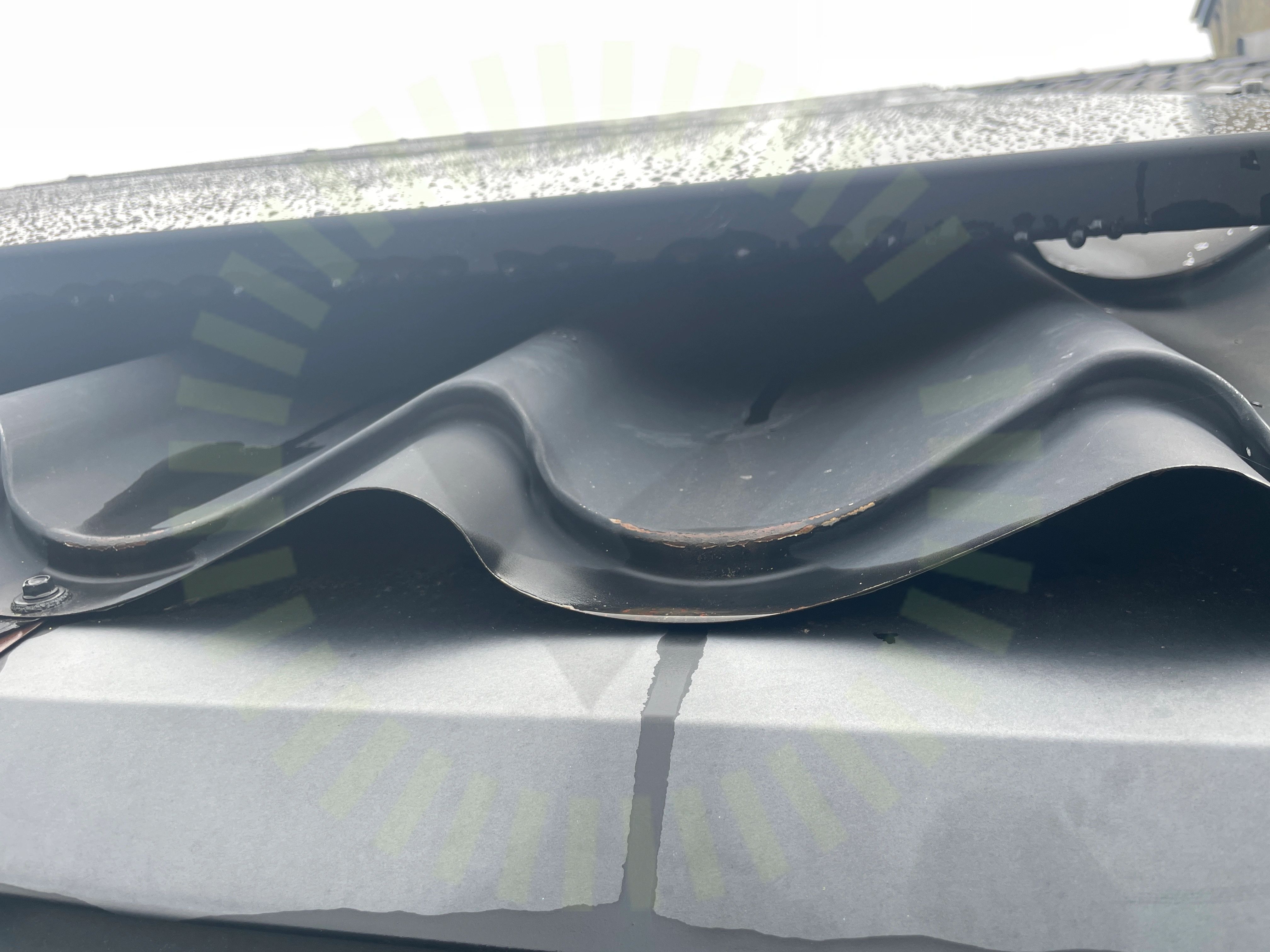

5.2 Bredd av profiltoppen

Inte godkänd

Takplåtens topp-bredd uppfyller inte tillverkarens krav. Montagesystemet får ej monteras på plegeltak.

BasicRail Assembly EN V21 | 0823, Sida 5

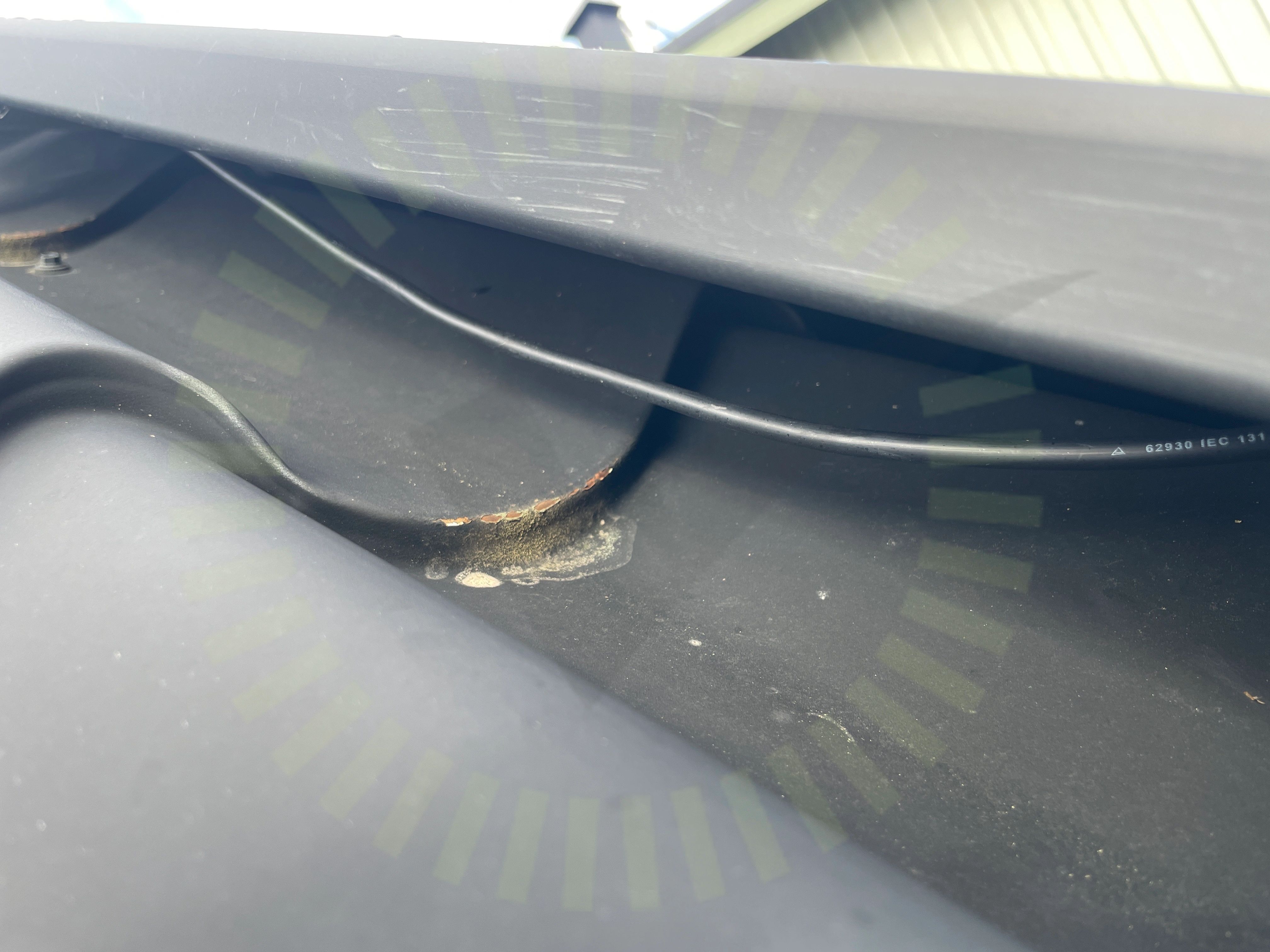

5.3 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

5.4 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. Fel taktyp inlagt. Inmatat tak är trapetstak. I verkligheten är det plegel.

Tillverkarens montageanvisningar

5.5 Plåtens tjocklek

Inte godkänd

Fel taktyp inlagt i lastberäkning. Kontroll av plåtens tjocklek är inte möjlig då valt montagesystem inte ska monteras på plegelplåt.

Snö- och vindlastberäkning

5.6 Takinformation

Inte godkänd

Taktyp är felaktig.

Snö- och vindlastberäkning

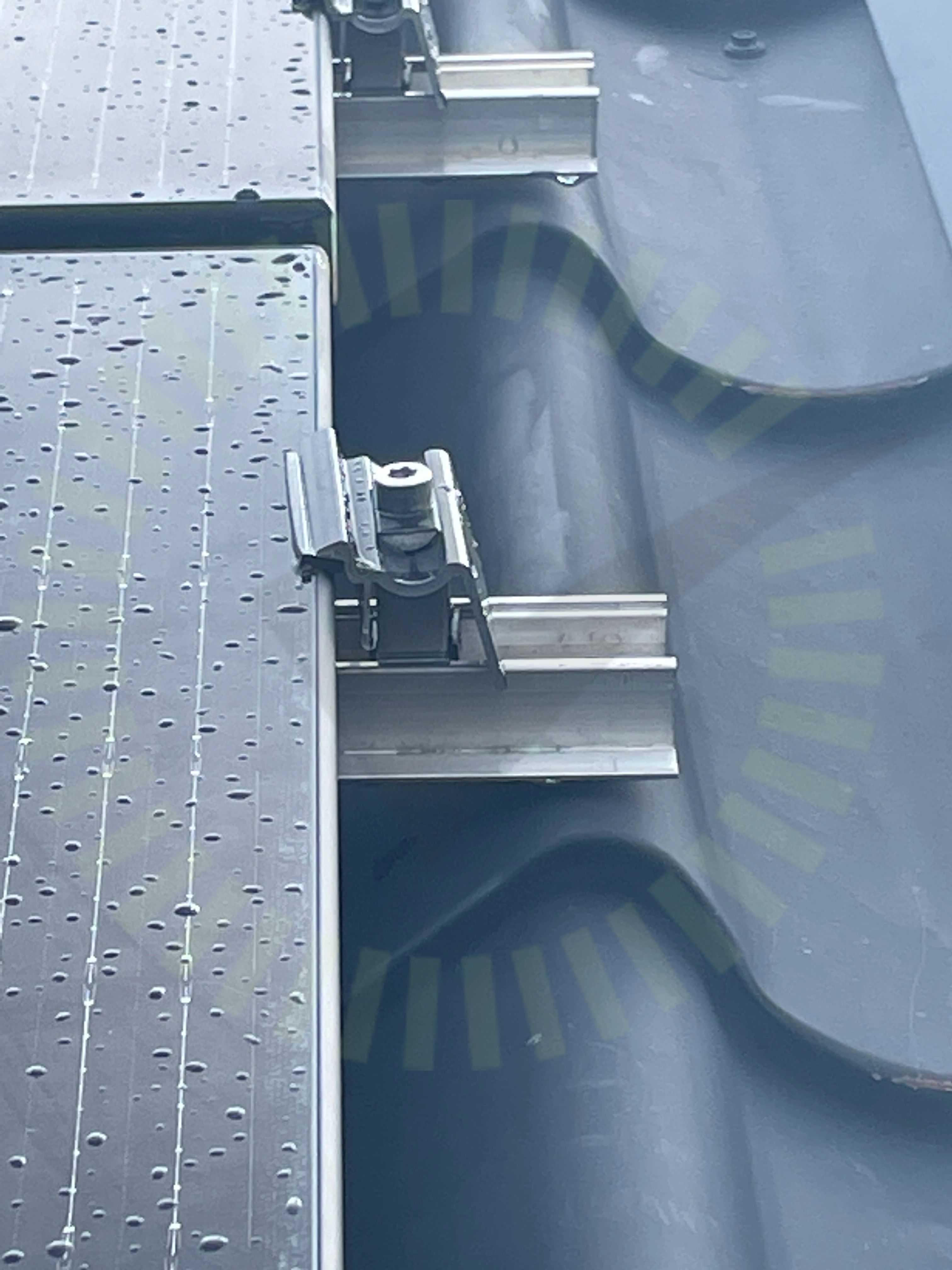

5.7 Ändklämmor

Inte godkänd

Ändklämmor är snett monterade.

Godkända kontrollpunkter

17/24

Använd plåtskruvDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningarnas placeringKlämmans placering i skenaMittklämmorPlaceringPlåtinfästningSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSpeedLockTaklutningVäderbeständigt material

Undercentral

Anmärkningar

2/7

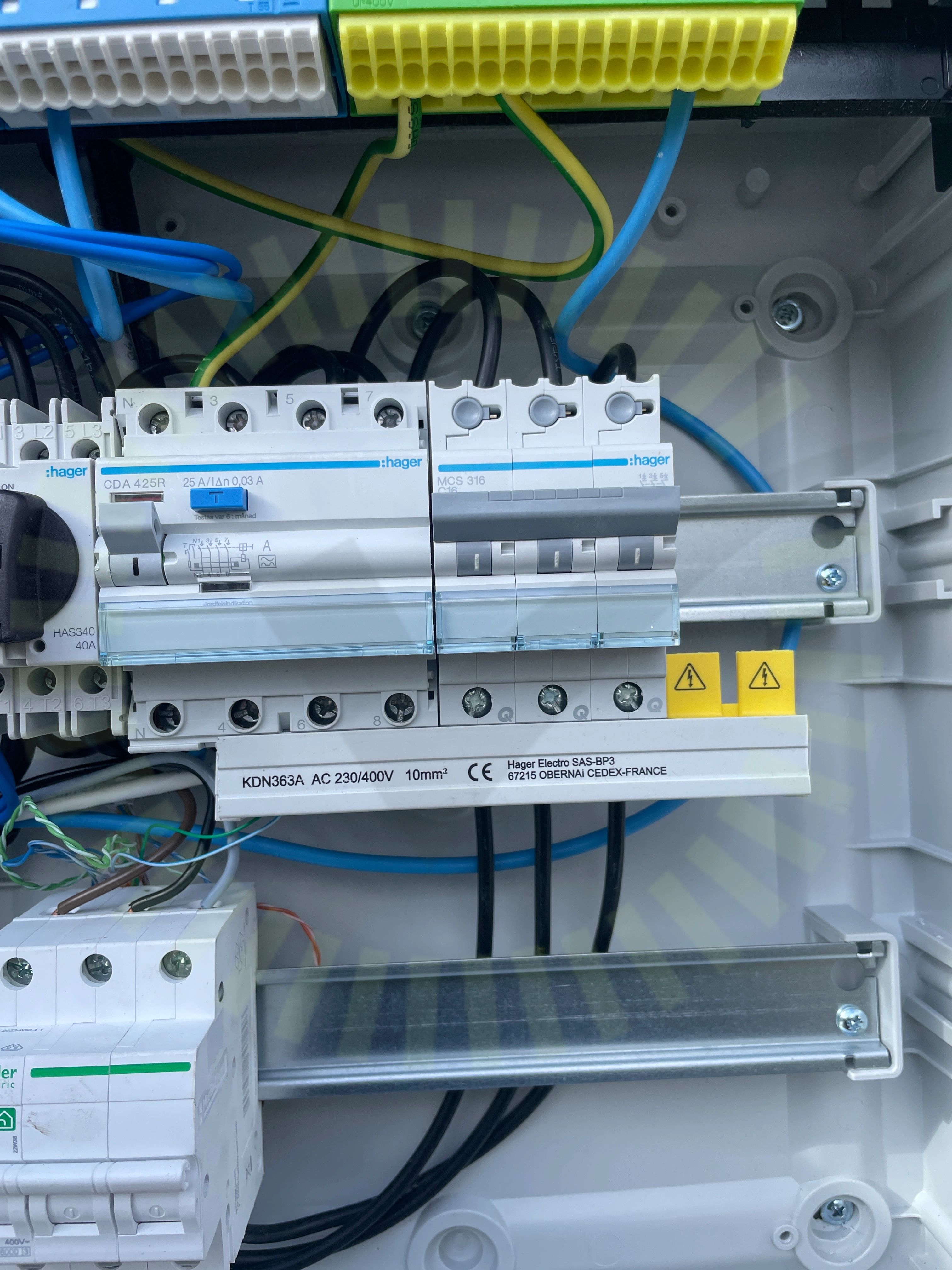

6.1 Fasskena

Inte godkänd

Fasskena är placerad där det kan bli kondens. Skapar kortslutningsrisk.

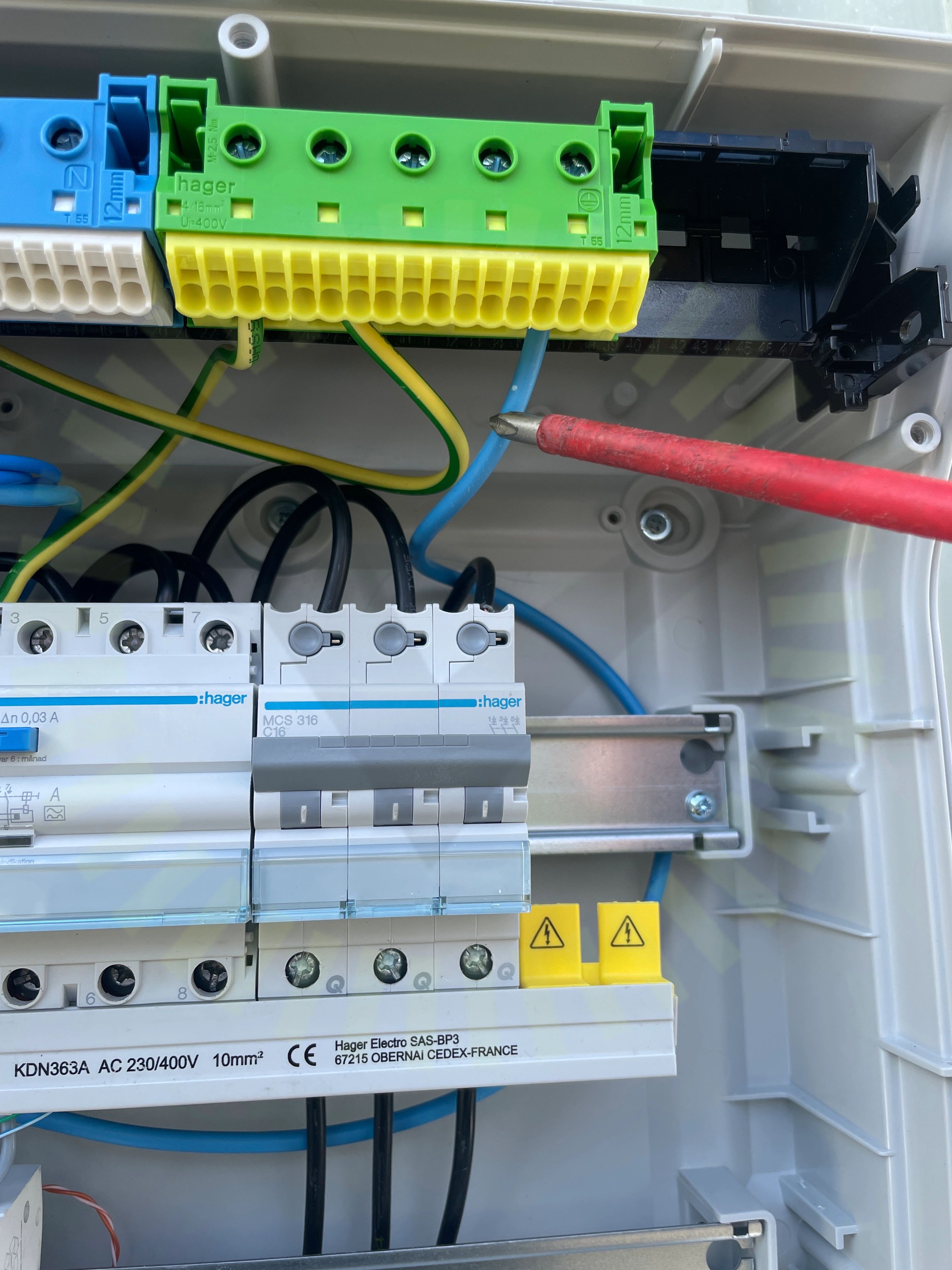

6.2 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4 (543.4.1)

Godkända kontrollpunkter

5/7

InfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

1/4

7.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/4

Informering av solcellerMissvisande varselmärkningVarning för backspänning

Växelriktare

Anmärkningar

3/23

8.1 Enkelisolerade ledare

Inte godkänd

Enkelisolerade ledare är synliga innan kabeln går in i förskruvningen.

SS 436 40 00 (412.2.2.1)

8.2 Kabelinföring dosa DC kablage

Inte godkänd

Kabelinföring för kablage för DC håller ej tätt.

8.3 Väderbeständigt material

Inte godkänd

Använt material ej väderbeständigt. Slang är inte anpassad för utomhusbruk.

Godkända kontrollpunkter

19/23

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDubbel matningHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanSkadat kablageSkarp kantSäkringsdimensionTillgänglighet

Ej tillgängligt vid besiktning

1/23

Växelriktarens IP klassning

Växelriktare/Batteri

Anmärkningar

3/12

9.1 Jordfelsbrytare

Inte godkänd

Jordfelsbrytare inte installerad enligt gällande krav.

Emaldo Power Core Version 2.1 | 2024-01-23, Sida 20

9.2 Placering

Inte godkänd

Systemet lutar.

Emaldo Power Core Version 2.1 | 2024-01-23, Sida 18

9.3 Väderskydd

Inte godkänd

Systemet är inte väderskyddat.

Emaldo Power Core Version 2.1 | 2024-01-23, Sida 15

Godkända kontrollpunkter

9/12

Avstånd närliggande objektDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktSkadorSmartmätareSträngdesignTillgång till batteriet

VäxelriktareVäxelriktare/Batteri

Godkända kontrollpunkter

1/1

Förskruvning
