Besiktningsrapport

9.1

Installation genom

SolenergiProjekt

Datum

11 november 2025

Ort

Bro, Stockholms län

Stress på kontakter

Kabeluppfästning

Anslutning säkring laddbox

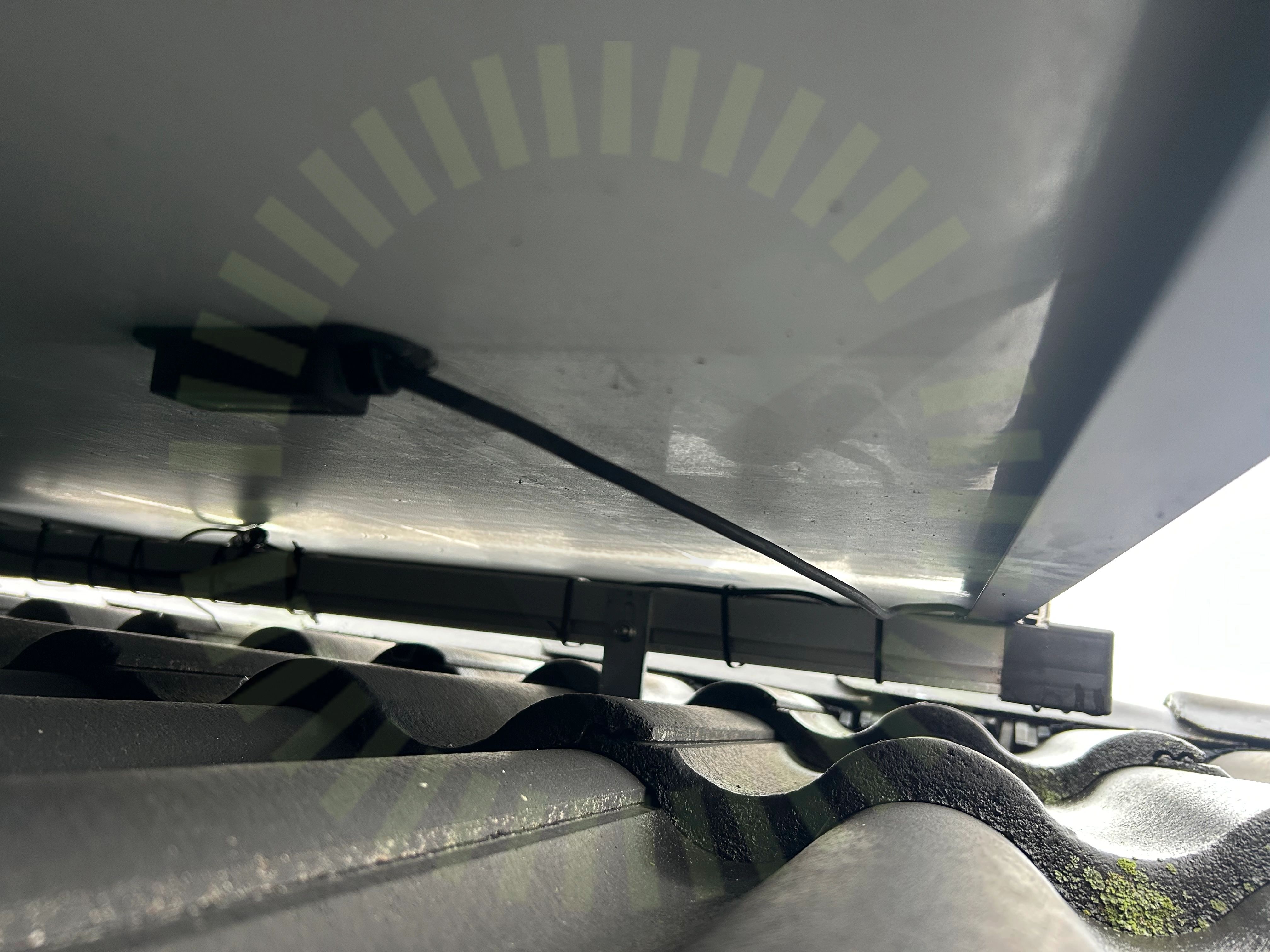

+ 2

92% godkända8% ej godkända

Om installationen

PanelerTrina: TSM-DE09.05 380-395W

OptimerareFerroAmp: SSO 8kW

MontagesystemVan Der Valk: Strongline Heavy Duty roof hook

VäxelriktareFerroAmp: XL

Installerad av SolenergiProjekt som har ett högt snittbetyg på 9.2 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Allmänt

Anmärkningar

1/1

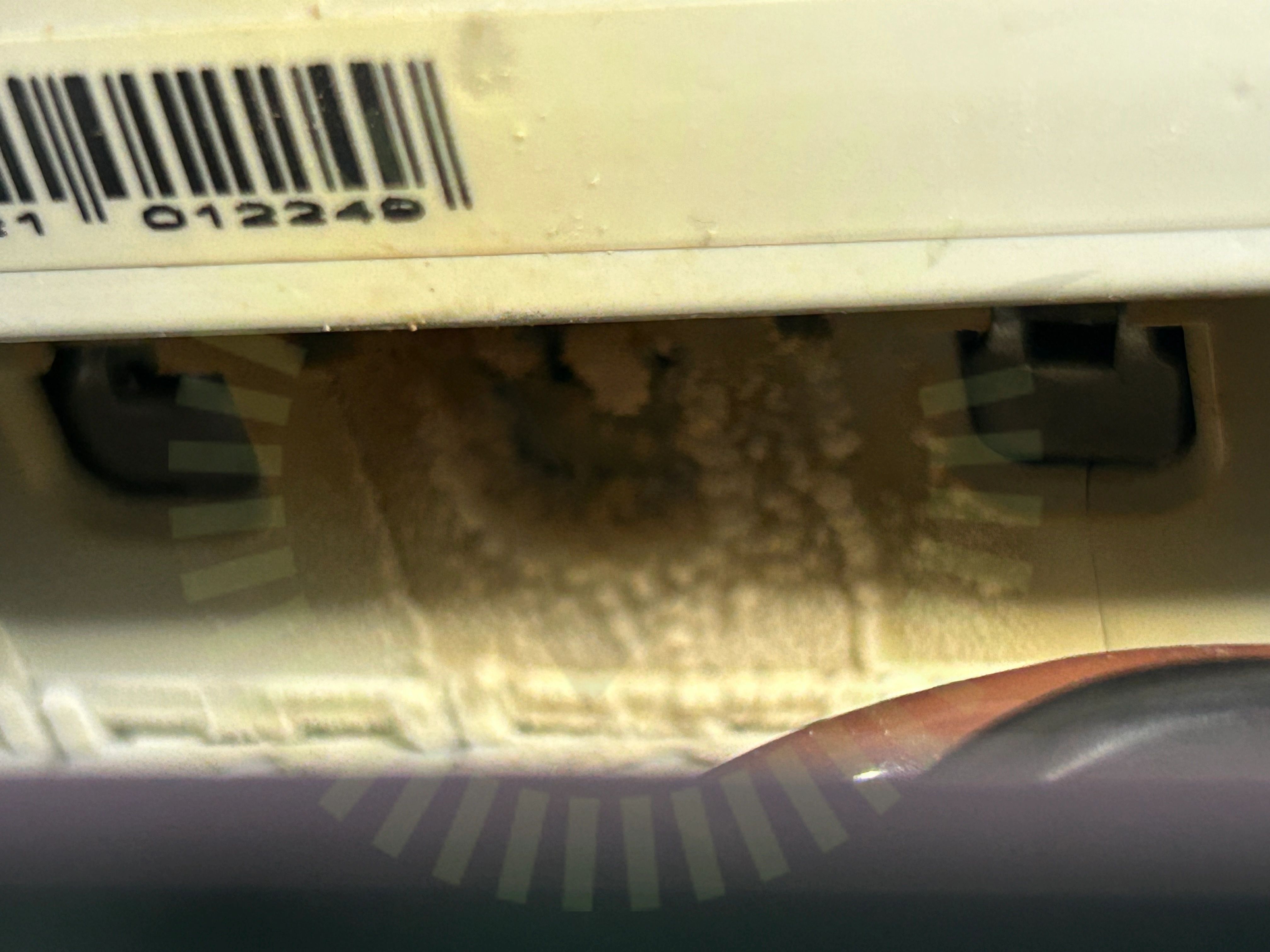

2.1 Anslutning säkring laddbox

Inte godkänd

Kabelbrand har skett vid anslutning för säkring laddbox. Den säkringen är utbytt men säkringen ovanför är påverkad av värmeutvecklingen och den är inte utbytt.

FerroAmp: SSO 8kW

Godkända kontrollpunkter

17/18

Avstånd närliggande objektDC Max SpänningDC Max StrömDC Min SpänningDirekt solljusDragavlastadeFastsäkring av produktFastsäkring av produktFörskruvningKabeldimensioneringKontakterMax total effektPlaceringPlaceringSkadaVäderskyddVärmeutveckling

Ej tillgängligt vid besiktning

1/18

Kabel

FerroAmp: XL

Anmärkningar

1/37

4.1 Tillgänglighet

Inte godkänd

Skruv rundad för lock i anslutningsbox, inkopplingar ej tillgängliga för inspektion.

SS 436 40 00 (513.1)

Godkända kontrollpunkter

34/37

AC BöjradieAC Kablage förläggningAnslutning av ledareAnvänd signalkabelAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDubbel matningEnkelisolerade ledareFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningKabeldimensionering ACKabeldimensionering DCLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringPlacering CT klämmorSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillförlitligt fästVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

2/37

AC anslutning växelriktareAnslutning av CT

Trina: TSM-DE09.05 380-395W

Anmärkningar

4/15

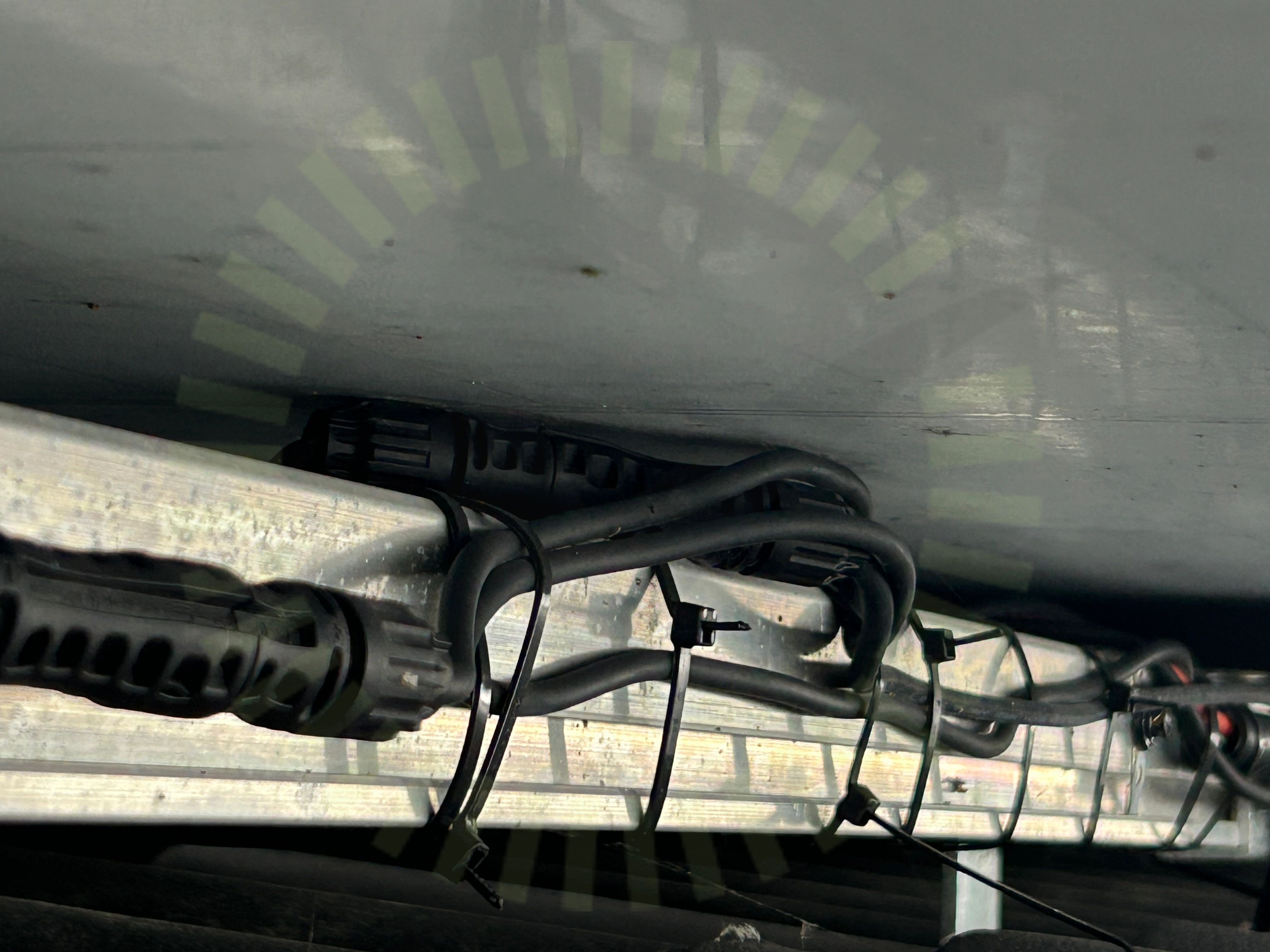

5.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens undersida.

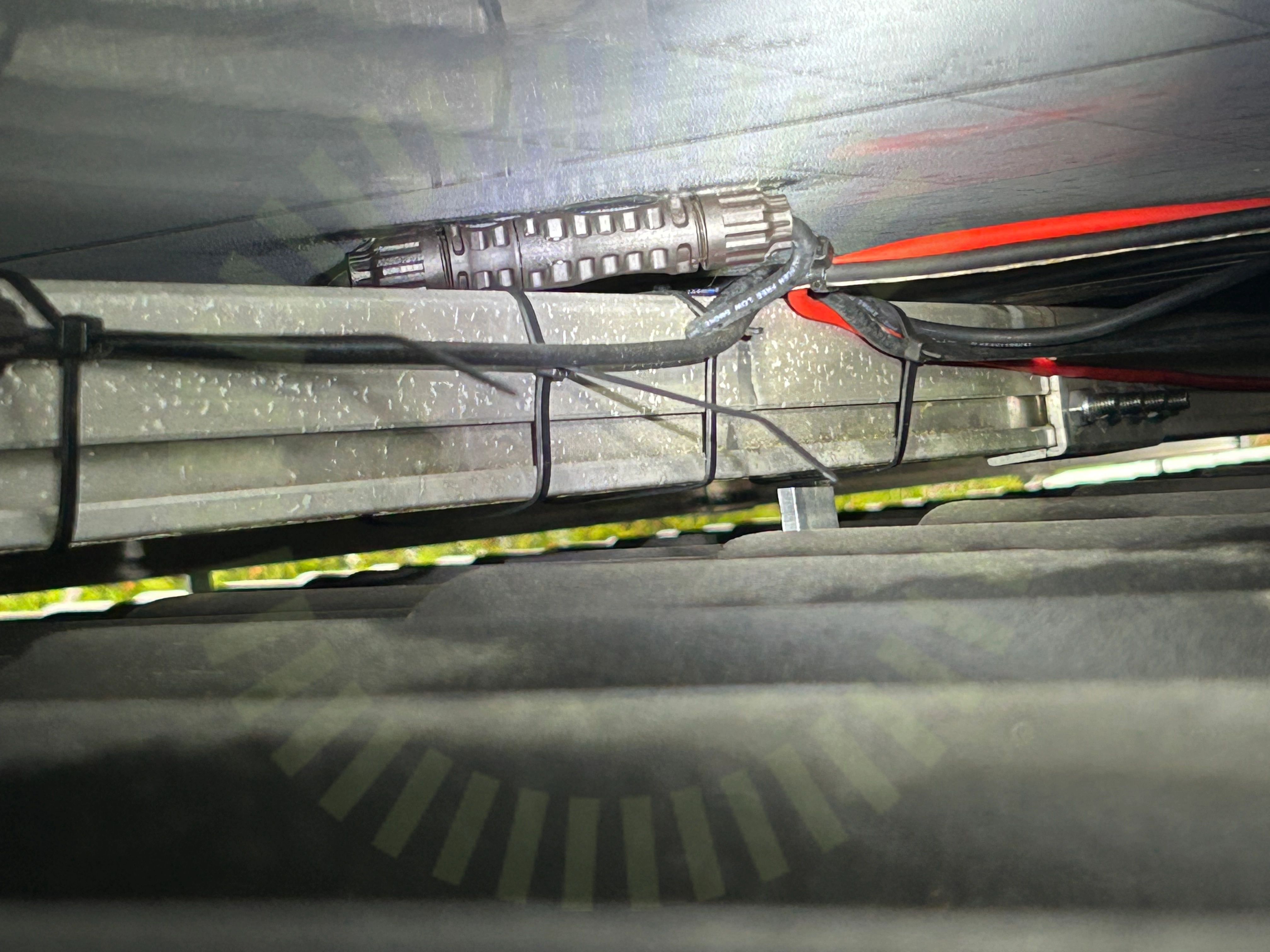

5.2 Panelkablaget generell böjradie

Inte godkänd

Kabelns böjradie är för skarp vid kontaktdon.

SS 436 40 00 (522.8.3)

5.3 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

Trina Solar, Vertex Series Modules, UM-M-0002/Ver. H, Sida 25

5.4 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

SS 436 40 00, 712.526

Godkända kontrollpunkter

11/15

DräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas överlappningKontaktdonPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramSträngförläggning

Van Der Valk: Strongline Heavy Duty roof hook

Anmärkningar

2/22

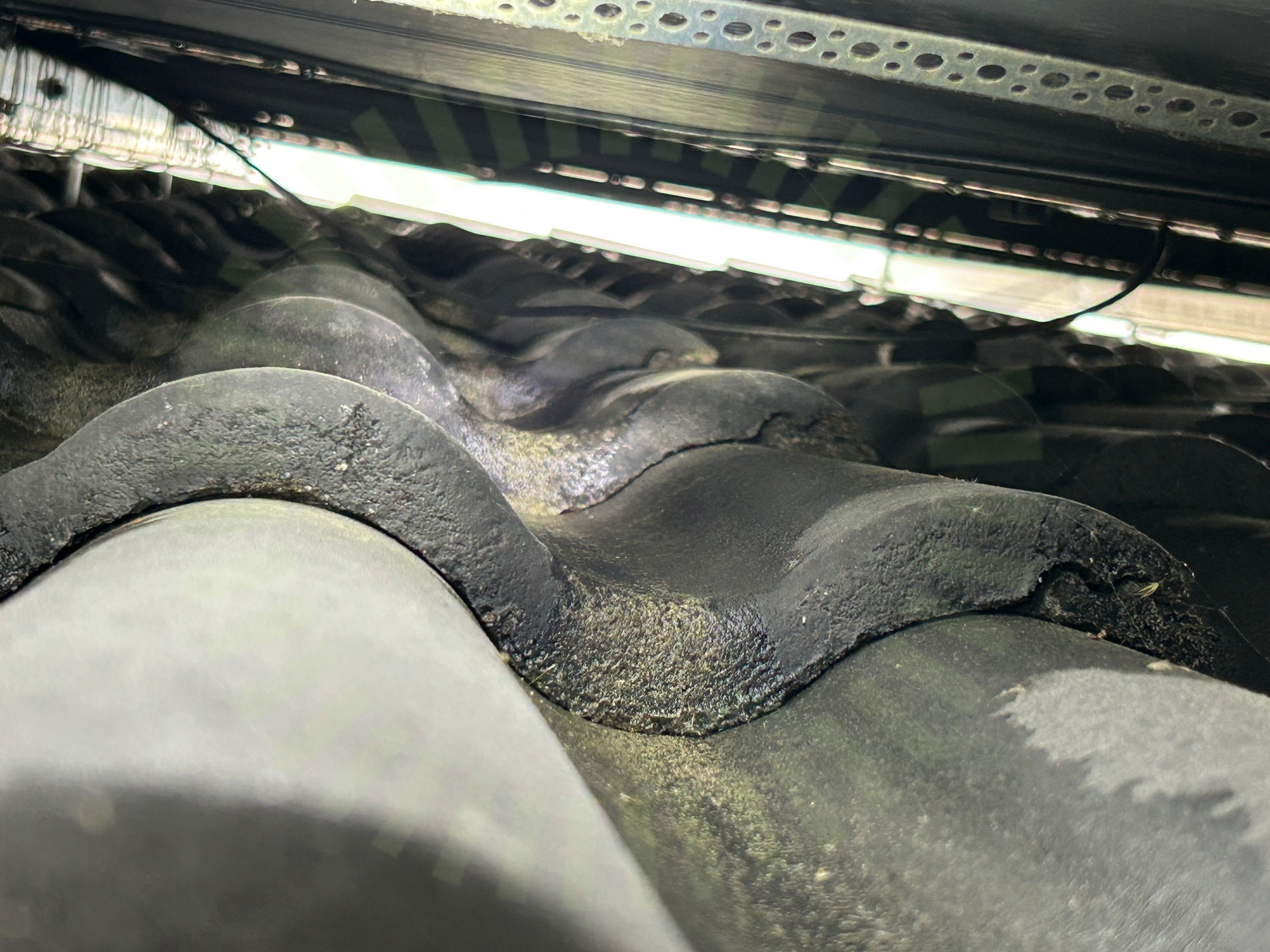

6.1 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

SS 436 40 00 (712.522.101)

6.2 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning för garaget saknas vid besiktning.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

18/22

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästning utanför takstolKabeldragning mellan takytorKlämma över skarvMittklämmorPlaceringSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarTakets lutningTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

2/22

TakgenomföringTakstolsinfästning
