Besiktningsrapport
9.8
Installation genom
1KOMMA5° Syd (fd SolensEnergi)
Datum
30 juni 2025
Ort
Stehag, Skåne län
Genomföringar
Klämmornas storlek
96% godkända
4% ej godkända
Om installationen
Paneler
1Komma5° - Fullblack
Montagesystem
Weland Stål: Pannfäste Läkt
Växelriktare
FoxEss: 1Komma5: HI-(XXX)-V1
Batteri
FoxEss: 1Komma5-BAT-4300-L(X)
Tillbehör
Säkerhetsbrytare AC
Installerad av 1KOMMA5° Syd (fd SolensEnergi) som har ett högt snittbetyg på 9.3 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
2/3
1.1 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas. Anges i egenkontroll vara utfört men ingen notering av mätning finns.
1.2 Strängschema
Inte godkänd
Strängschema stämmer inte med verkligheten.
Godkända kontrollpunkter
1/3
Avtal
Batteri
Godkända kontrollpunkter
14/14
Avstånd närliggande objekt
Avstånd till växelriktare
Batteri PE
Batterikåpor
DC anslutning
Fastsäkring av produkt
Lutning
Placering av batteri
Signalkabel batteri
Skador
Smartmätare
Tillgång till batteriet
Uppfästning av kablage
Väderskydd
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7
Anslutningar i brytare
Egenskaper
Identifiering
Infästning
Kabelinföringar
Placering Säkerhetsbrytare
Skada vid brytare
Tak 1, 1Komma5° - Fullblack
Anmärkningar
1/17

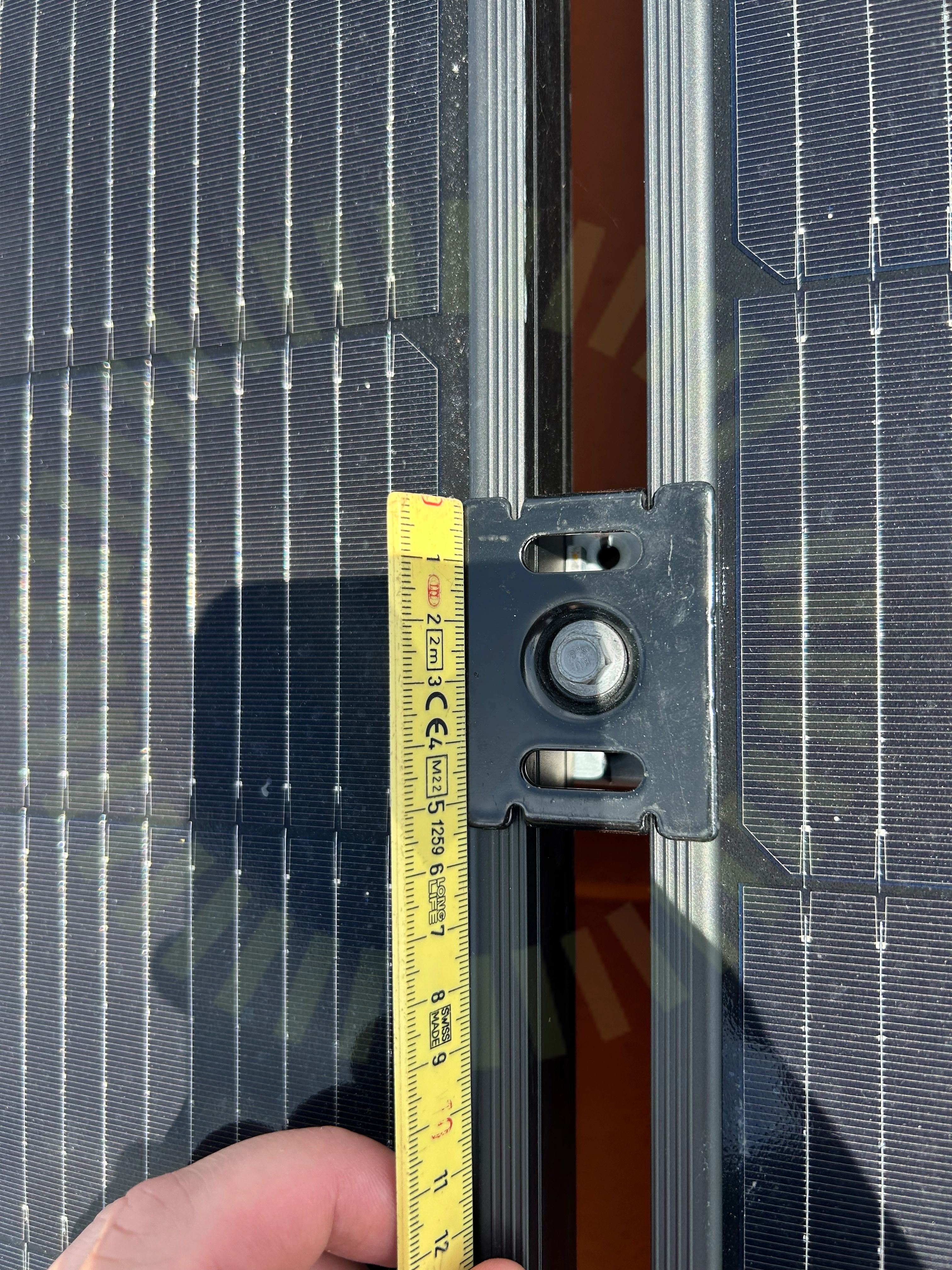

4.1 Klämmornas storlek
Inte godkänd
Montagesystemets klämmor är mindre än vad paneltillverkaren anger som minimum.
1KOMMA5°: Module Installation manual EN 23.07, Sida 17
Godkända kontrollpunkter
16/17
Avstånd till hav
Avstånd till yta
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Klämmornas placering
Klämmornas överlappning
Kontaktdon
Kopplingslåda böjradie
Panelkablaget böjradie
Panelramar separerade
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Strängförläggning
Tak 1, Weland Stål: Pannfäste Läkt
Godkända kontrollpunkter
21/21
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeluppfästning
Klämmor rätt förläggning
Läktinfästning
Mittklämmor
Placering
Potentialutjämningsledare
Skador
Skenornas infästning
Skenornas överhäng
Skenors avstånd till varandra
Skenskarvar
Snö- och Vindlastberäkning
Takgenomföring
Takkrokarnas CC
Underbyggnad
Underliggande takpanna
Väderbeständigt material
Ändklämmor skena
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
1/36
7.1 Genomföringar
Inte godkänd
AC genomföring är tätad. Genomföring för DC saknar tätning.
SS 436 40 00 (527.2.1)
Godkända kontrollpunkter
35/36
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Avstånd närliggande objekt
Avstånd till havet
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Huvudsäkring
Identifiering
Infästning
Jordfelsbrytare
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
