Besiktningsrapport

9.1

Installation genom

SolenergiProjekt

Datum

10 november 2025

Ort

Bro, Stockholms län

Föremål mot bakstycke

Skenornas infästning

Jordning av chassi

+ 4

90% godkända10% ej godkända

Om installationen

PanelerDenim: U M2 XXX BB 120H

MontagesystemVan Der Valk: Strongline Heavy Duty roof hook

VäxelriktareSolis: 3P(12-20)K-4G

TillbehörUndercentral

TillbehörSäkerhetsbrytare AC

Installerad av SolenergiProjekt som har ett högt snittbetyg på 9.2 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

Denim: U M2 XXX BB 120H

Anmärkningar

4/15

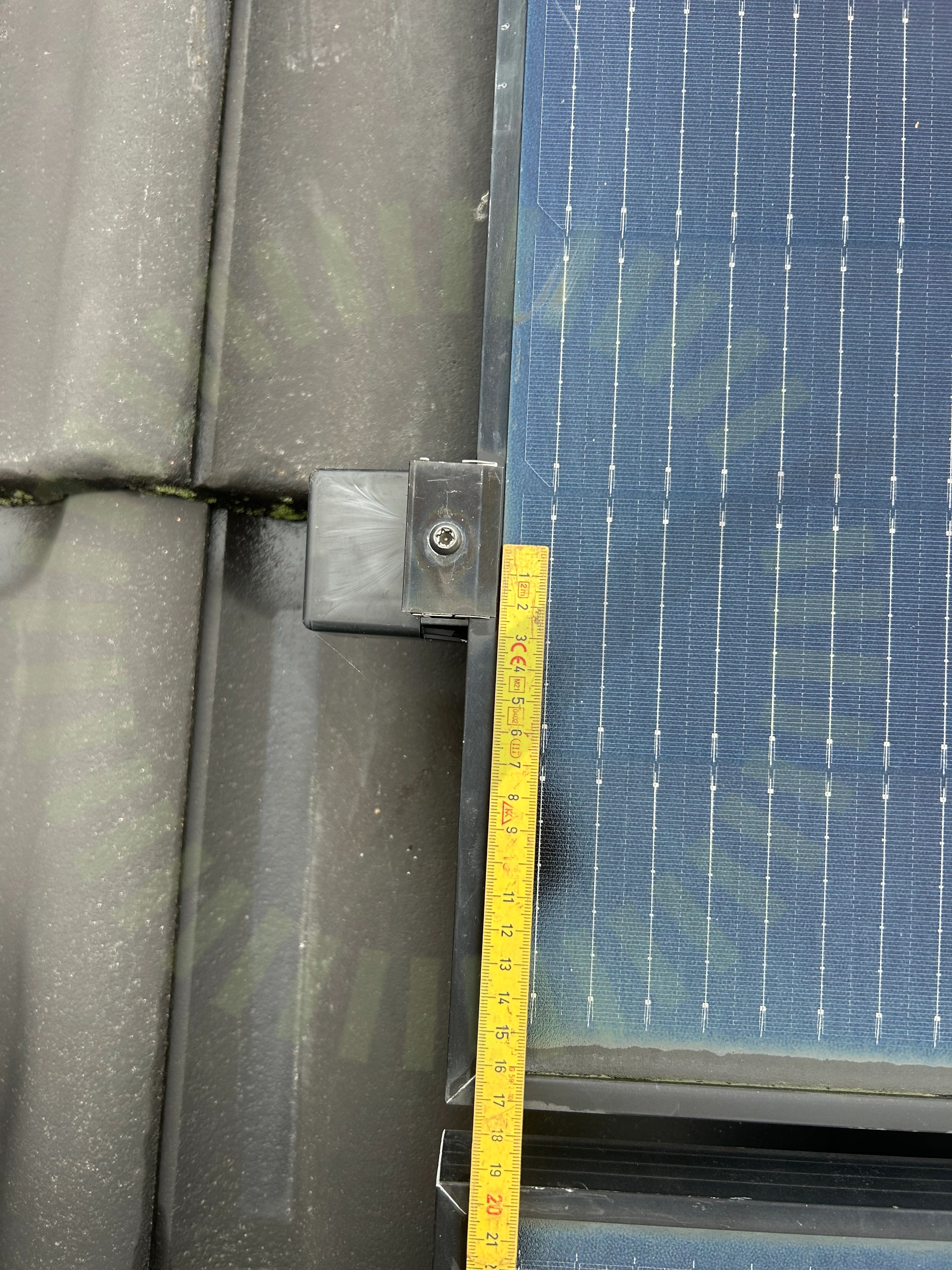

2.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Denim: PV-Module installation manual BB/BW 22.08, Sida 8-10

2.2 Föremål mot bakstycke

Inte godkänd

Föremål skaver mot panelens undersida.

Denim: PV-Module installation manual BB/BW 22.08, Sida 5

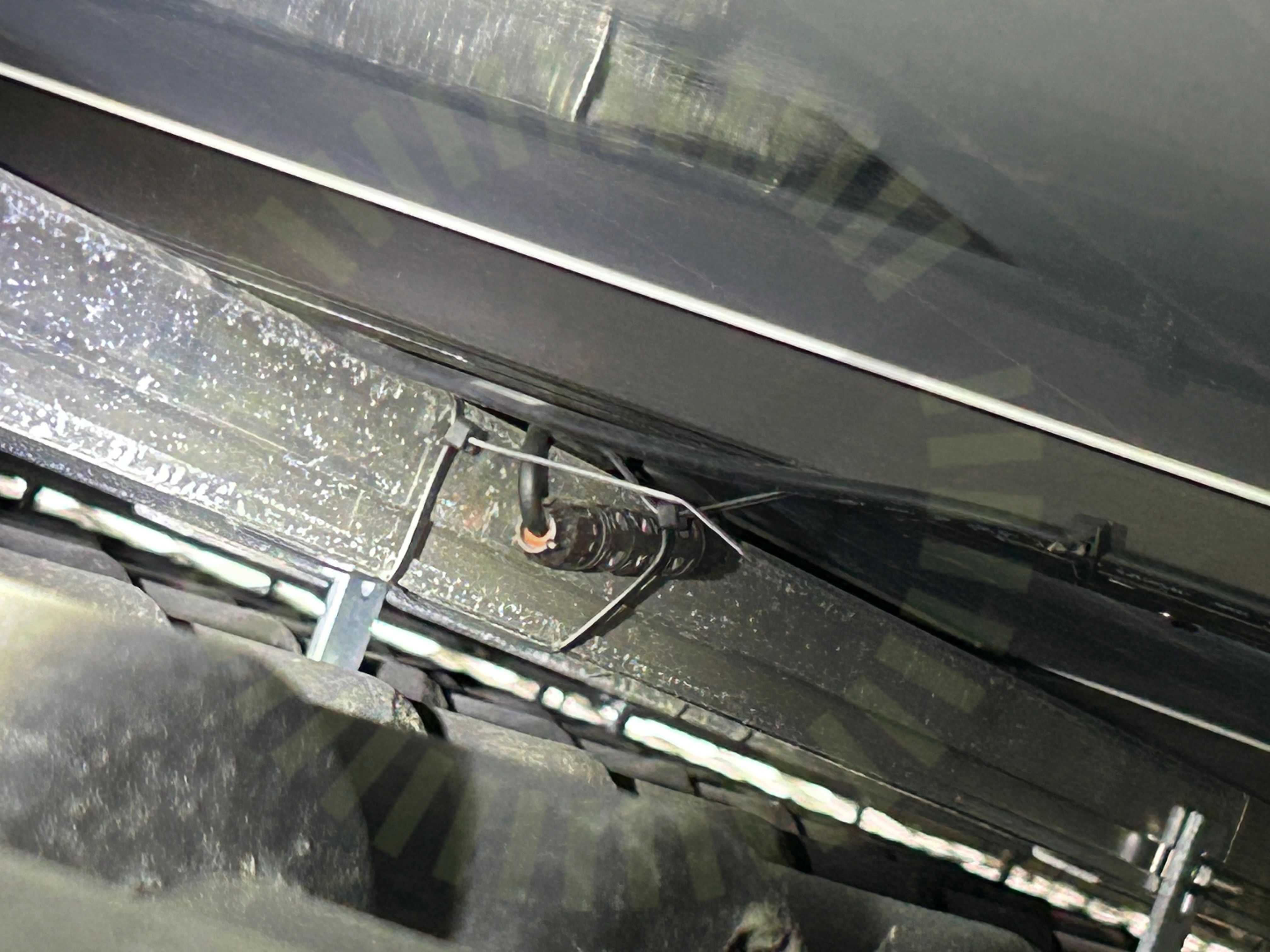

2.3 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

Stäubli PV_MA711. Sida 4.

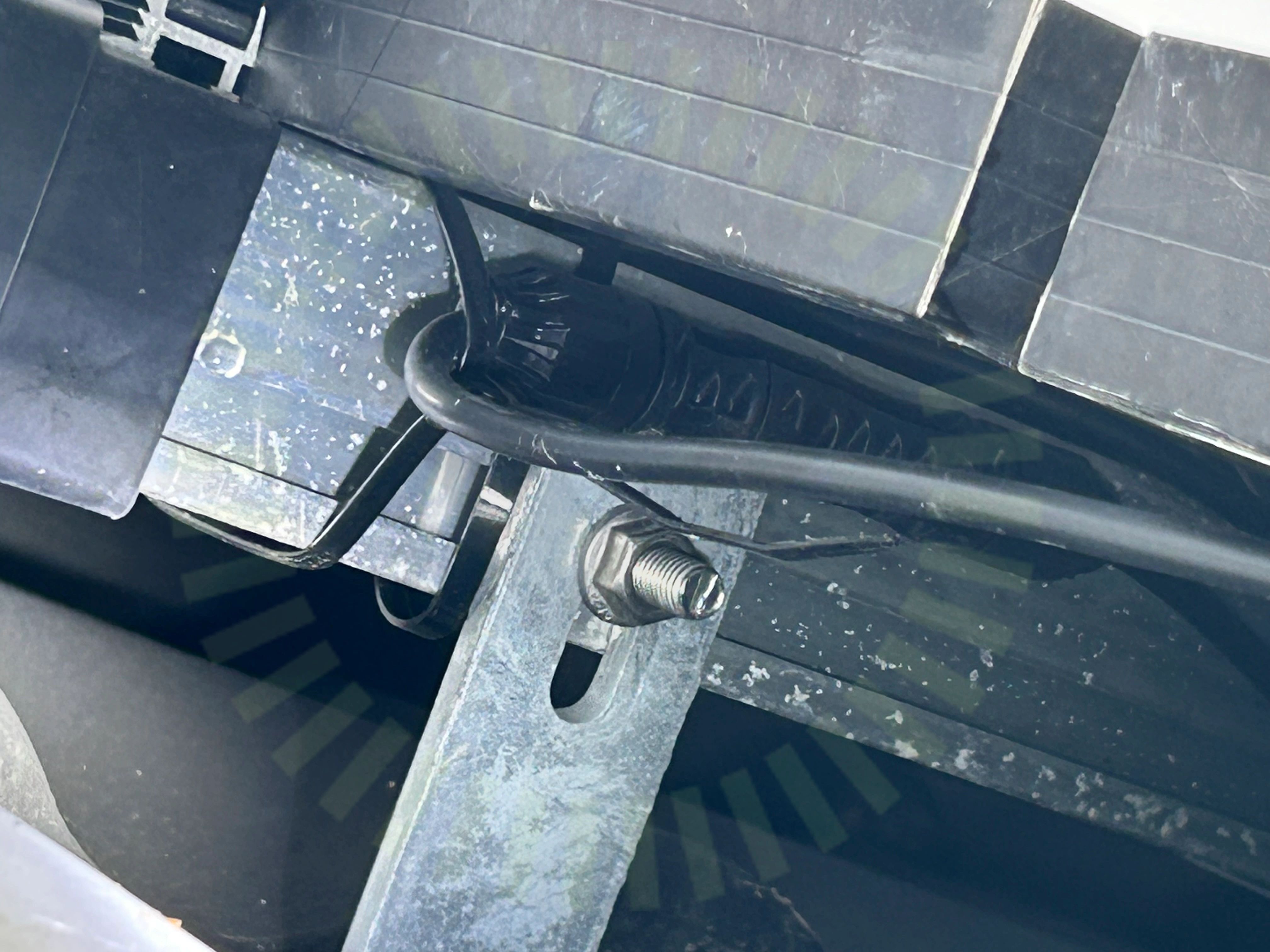

2.4 Panelkablaget generell böjradie

Inte godkänd

Kabelns böjradie är för skarp vid kontaktdon.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

11/15

Avstånd till havDräneringshålFörbindelse av kontakterKlämmornas överlappningPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Solis: 3P(12-20)K-4G

Anmärkningar

1/40

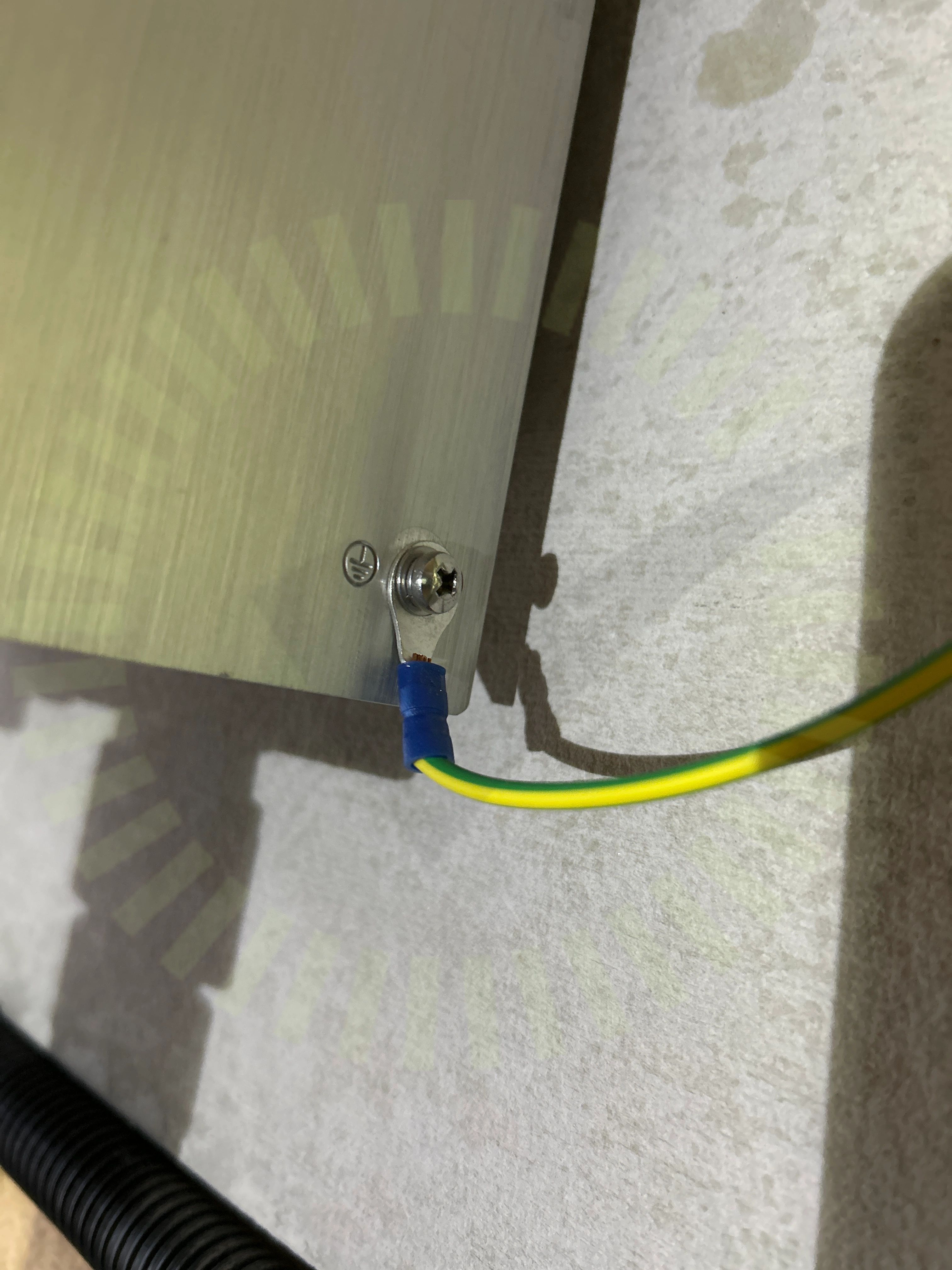

3.1 Jordning av chassi

Inte godkänd

Växelriktarens chassi är jordat med för klen jordkabel.

Solis Manual 3P(12-20)K 4G, V2.1, Sida 15

Godkända kontrollpunkter

38/40

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInformering av solcellerInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanMissvisande varselmärkningSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillförlitligt fästTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/40

Genomföringar

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Undercentral

Anmärkningar

1/5

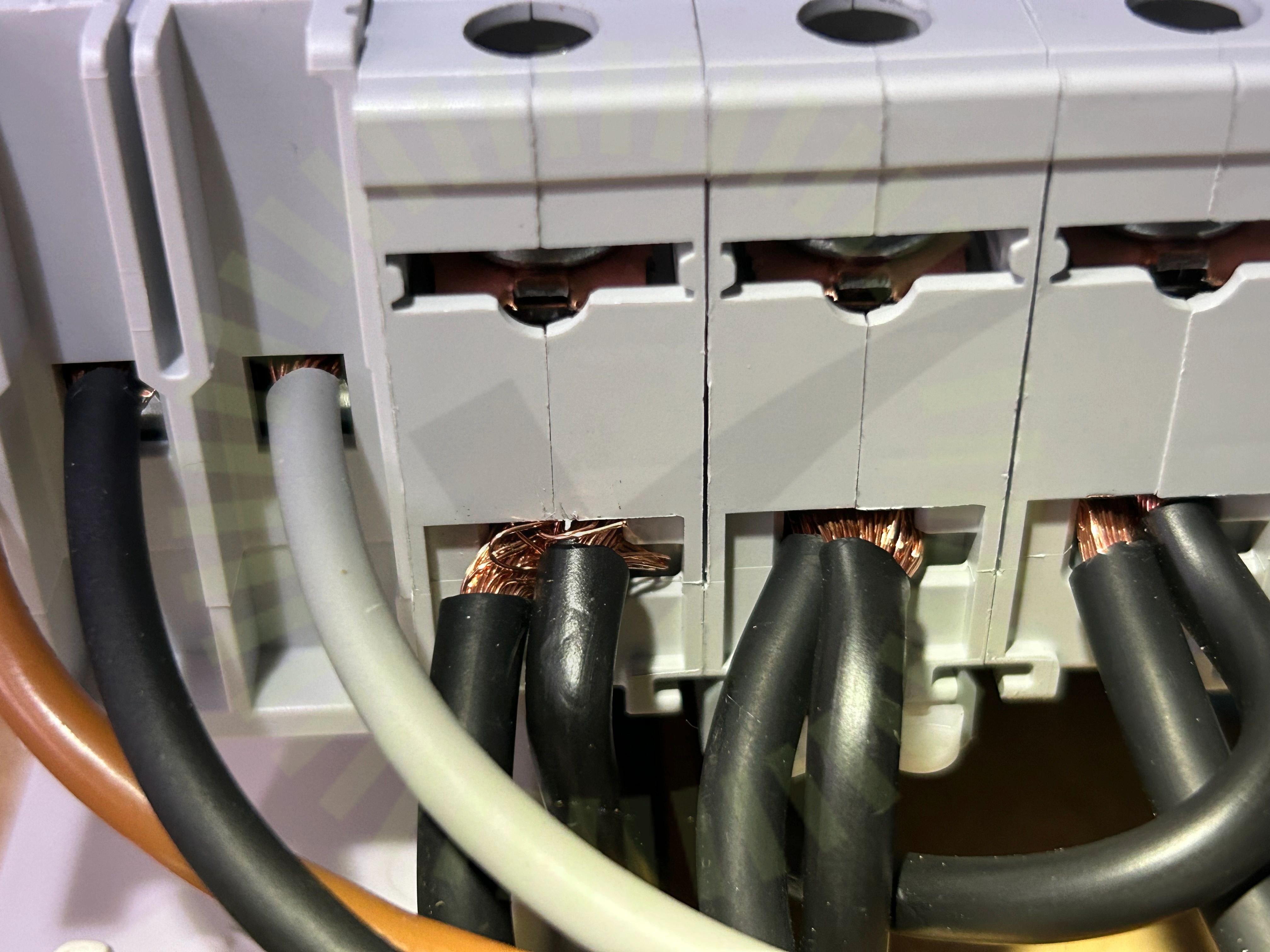

5.1 Femledarsystem

Inte godkänd

Kardeler spretar från plint.

Godkända kontrollpunkter

4/5

InfästningIP-KlassningPlaceringSkydd mot beröring

Van Der Valk: Strongline Heavy Duty roof hook

Anmärkningar

1/22

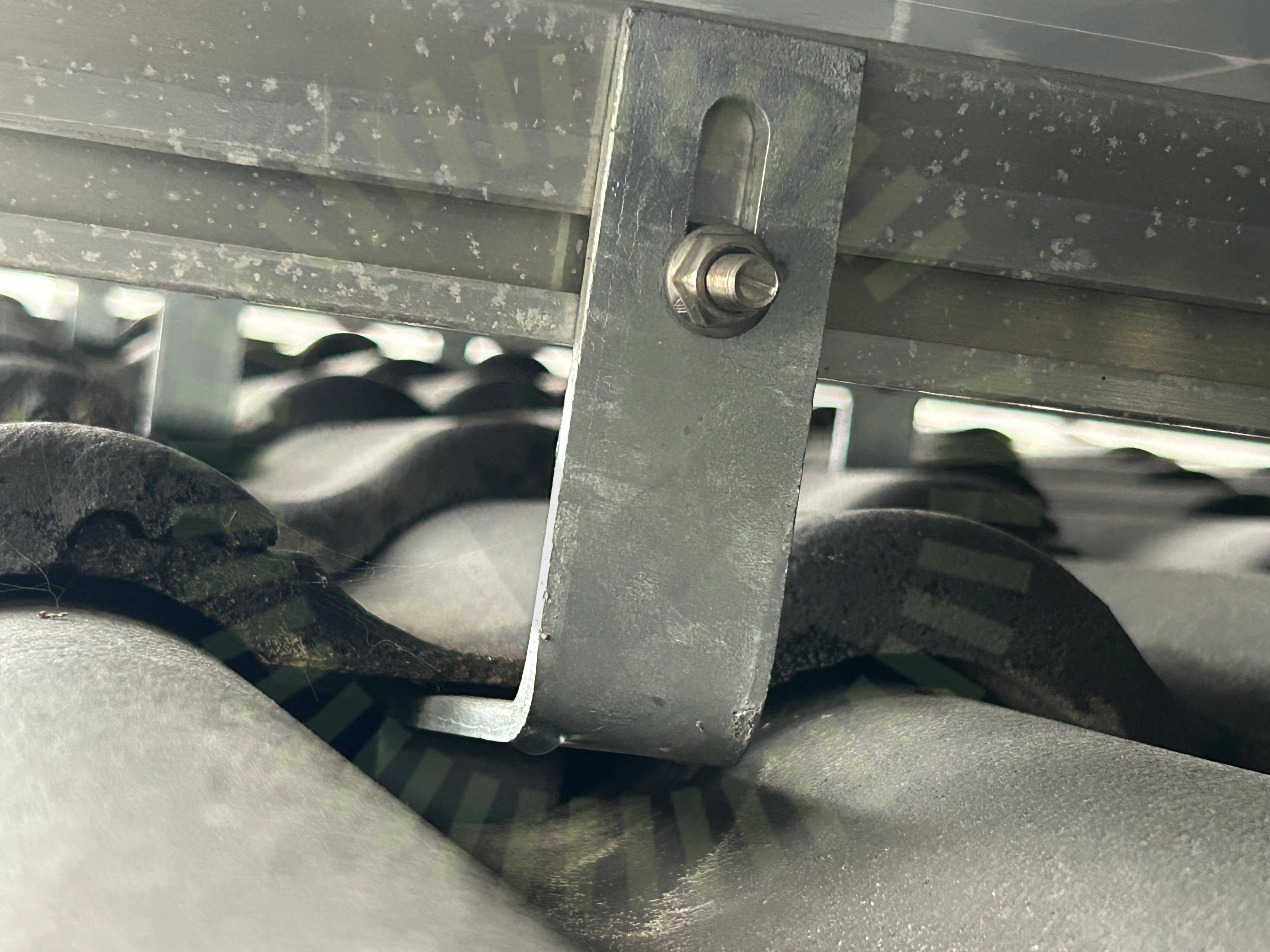

6.1 Skenornas infästning

Inte godkänd

T-bulten sitter inte korrekt i skenan. Förekommer även en T-bult som är helt lös.

Installation manual – ValkPitched - roof tiles [Clamp] v1.4 sida 17

Godkända kontrollpunkter

20/22

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästning utanför takstolKabeldragning mellan takytorKabeluppfästningKlämma över skarvMittklämmorPlaceringSkadorSkenans utstick för klämmaSkenornas överhängSkenskarvarSnö- och VindlastberäkningTakets lutningTakgenomföringTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/22

Takstolsinfästning

Växelriktare

Anmärkningar

1/1

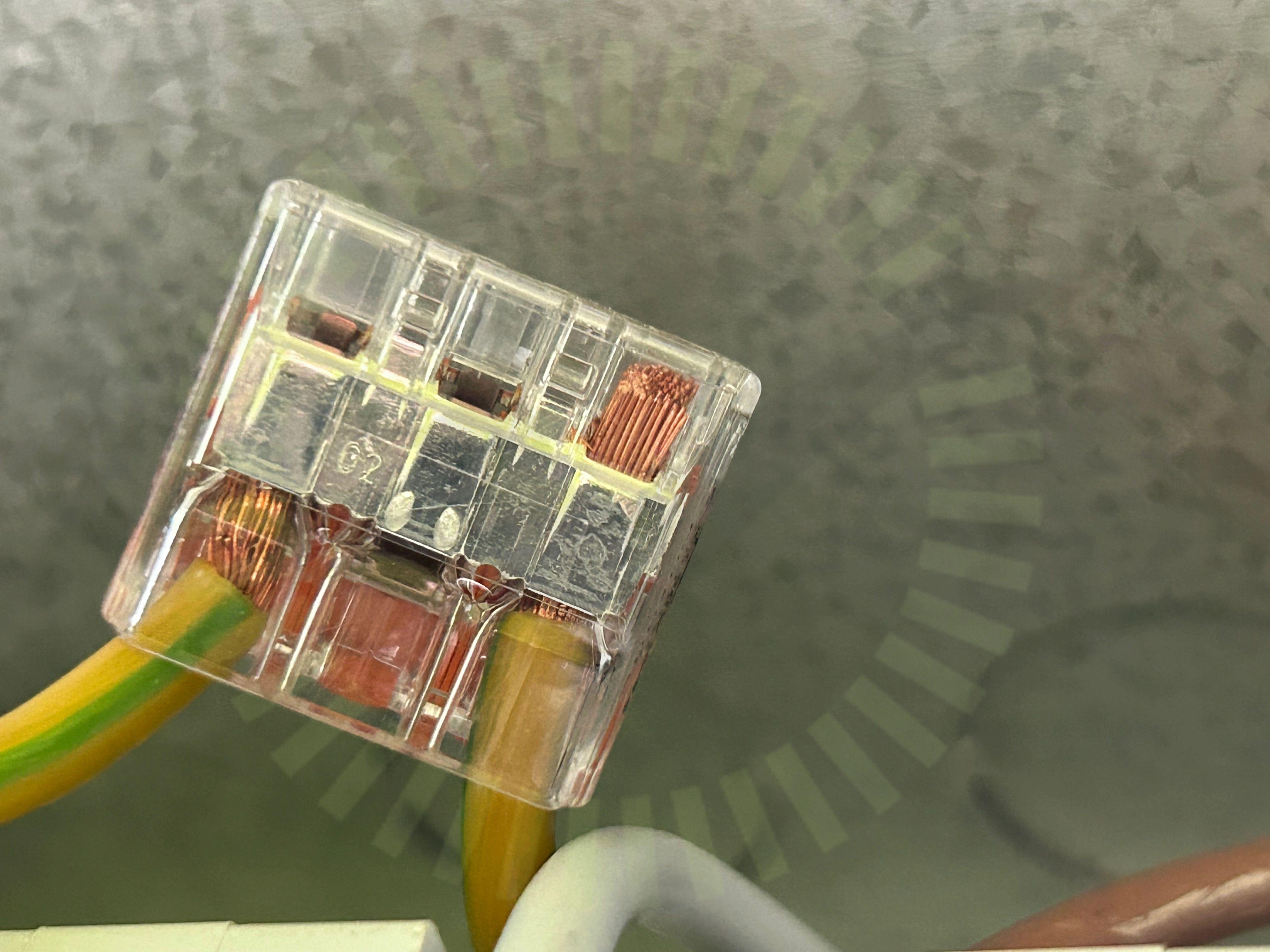

7.1 Jordkabel mätarskåp

Inte godkänd

Jordkabel är inte korrekt ansluten i Wago-klämma.
