Besiktningsrapport
9.7
Installation genom
Uddevalla Energi AB
Datum
25 januari 2023
Ort
Uddevalla, Västra Götalands län
Fästens placering
Avståndskrav
Informering av solceller

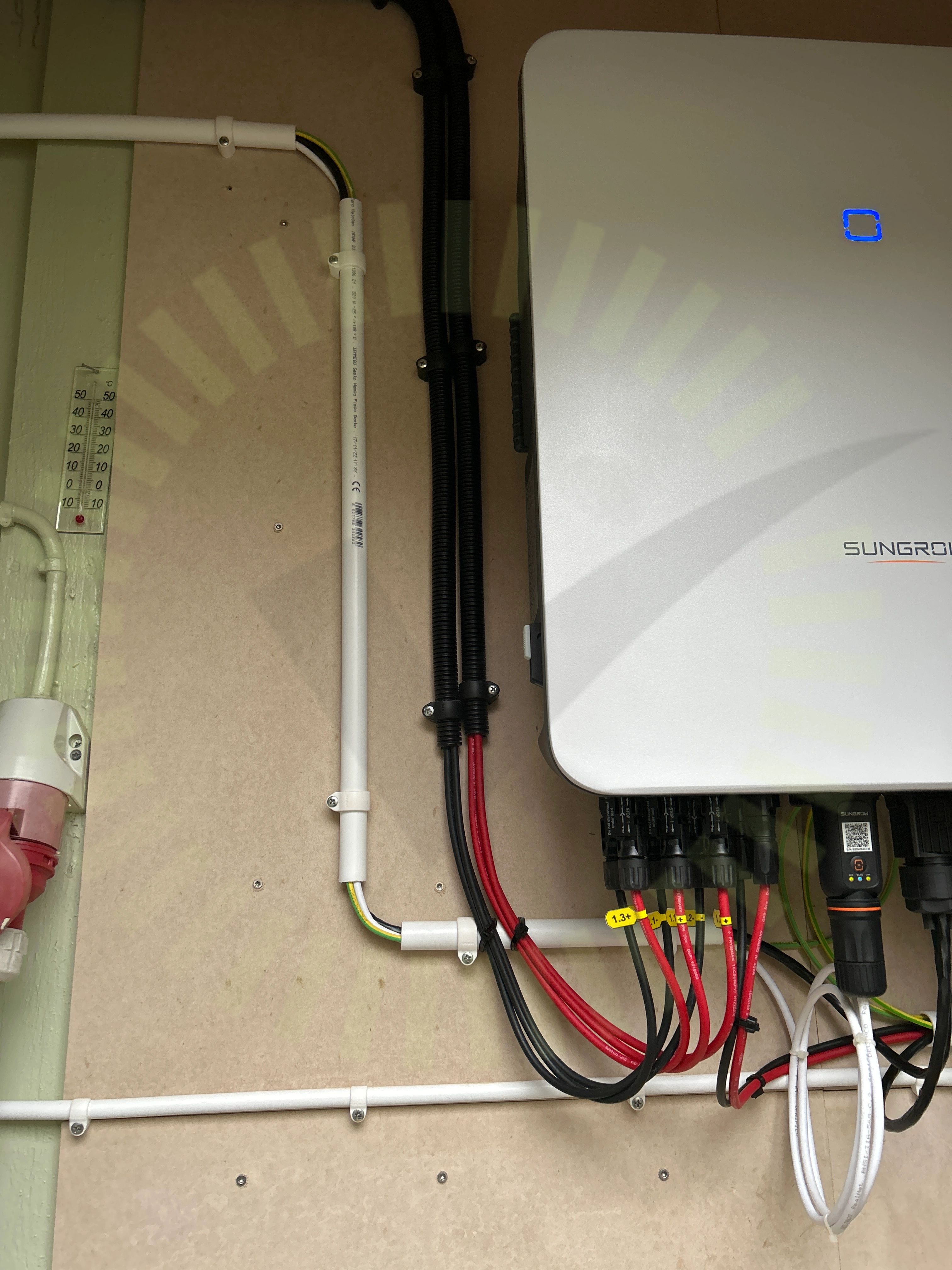

+ 2
93% godkända
7% ej godkända
Om installationen
Paneler
JAM60S21-XXX/MR
Montagesystem
CC90- UNUM takpanneplåt
Växelriktare
SunGrow: SH5-10RT
Batteri
SunGrow: SBR(XXX)
Installerad av Uddevalla Energi AB som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Batteri
Anmärkningar
1/8

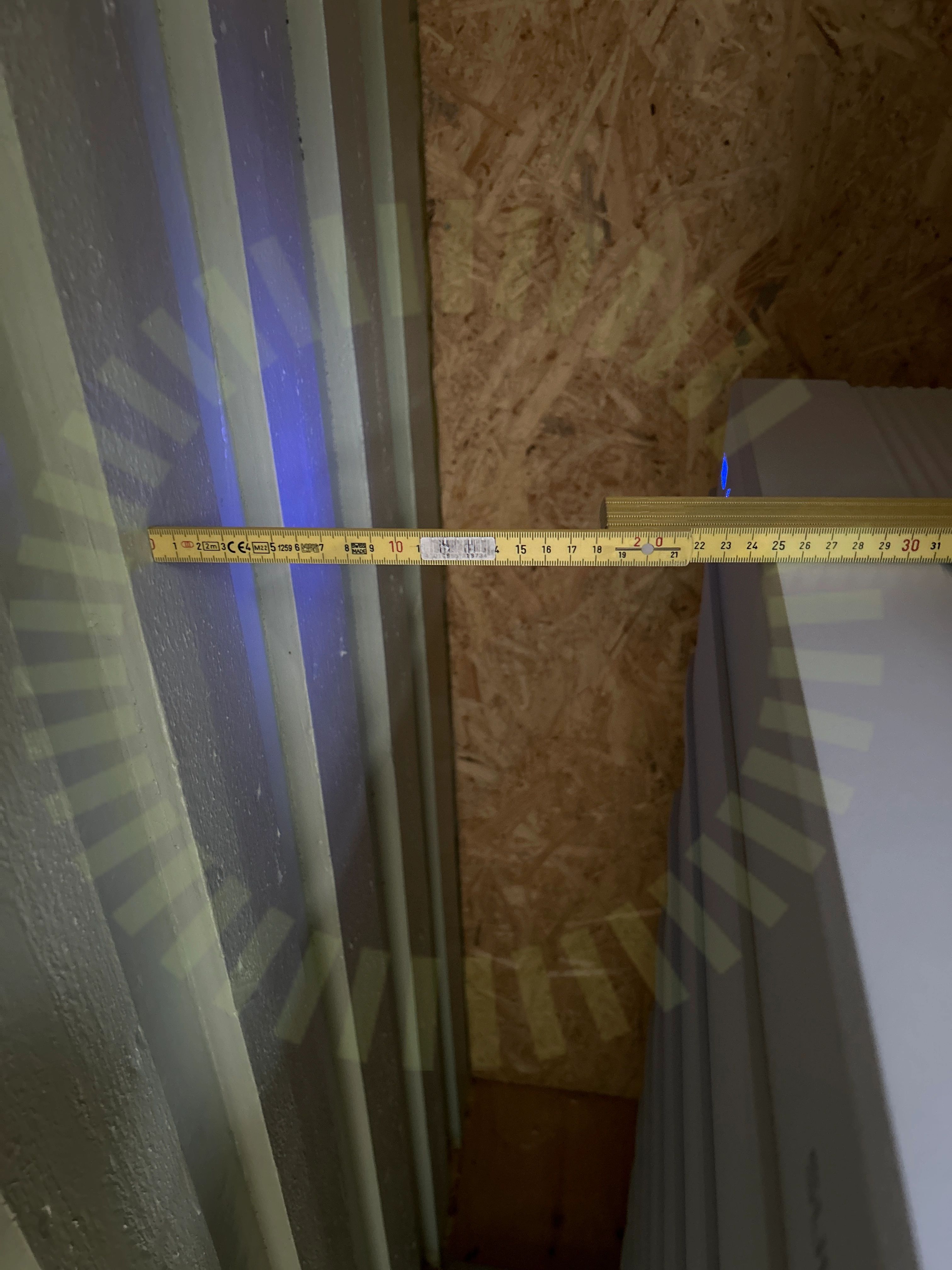

1.1 Avstånd
Inte godkänd
Batteriet sitter För nära vägg
SBR096-256-UEN-Ver12-202103, Version: 1.2, Sida 14.
Godkända kontrollpunkter
7/8
Infästning
Kommunikation
Lock
Miljökrav
PE
Skador
Vinkel
Tak 1, CC90- UNUM takpanneplåt
Anmärkningar
1/19
2.1 Takgenomföring
Rekommendation
Tätning oklar under t-flex tätningstejp.
Godkända kontrollpunkter
18/19
Avstånd till takkant
Främmande material
Hög vindlast
Infästningarnas CC mått
Kabeluppfästning
Mittklämmor
Panelmått
Shims
Skador
Skarp kant
Skenornas infästning
Skenornas överhäng
Skenskarv
Skydd
Snö- och Vindlastberäkning
Termisk brytpunkt
Väderbeständigt material
Ändklämmor
Tak 1, JAM60S21-XXX/MR
Anmärkningar
3/14

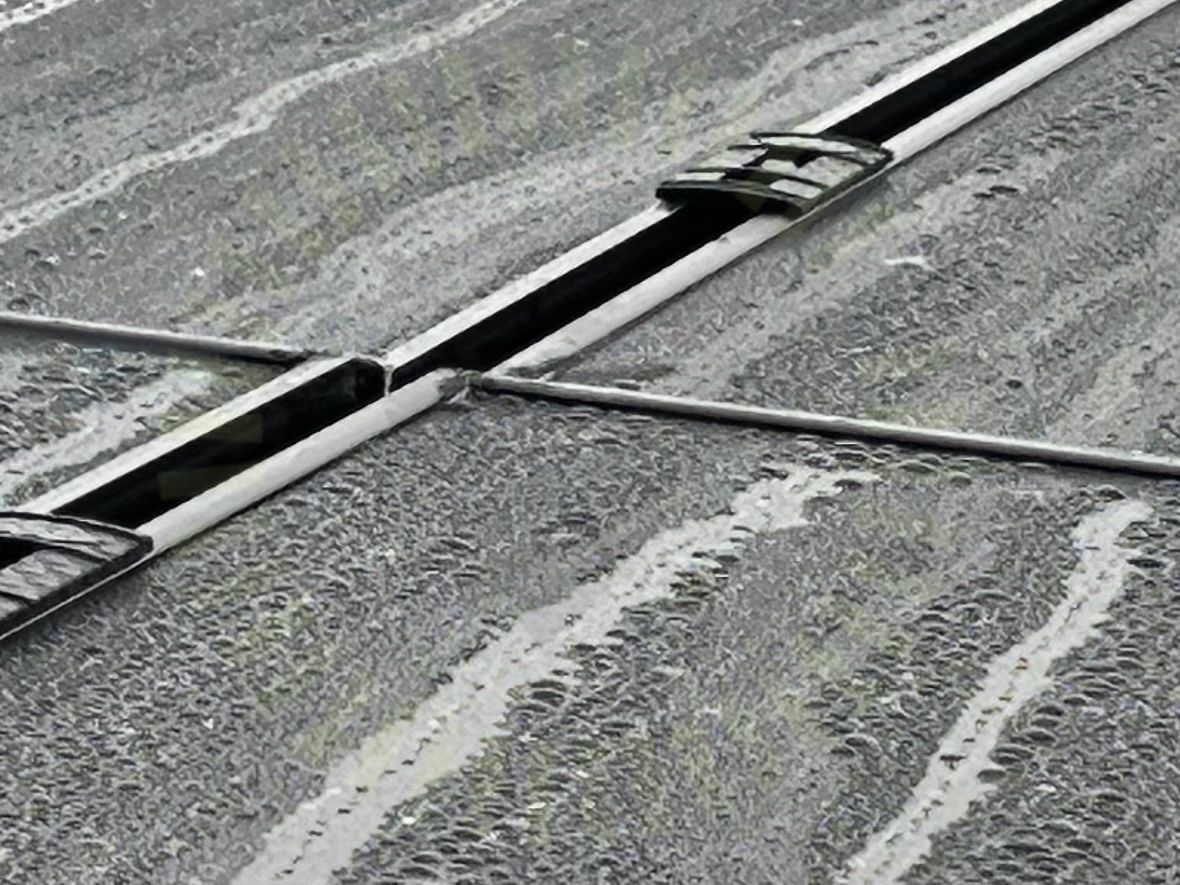

3.1 Höjdskillnad
Rekommendation
Panelerna ligger inte i samma höjd
3.2 Fästens placering
Inte godkänd
För litet avstånd på panelfästen
Tillverkarens anvisningar
3.3 Skugga
Rekommendation
Vissa paneler skuggas troligen delvis av träd
Tillverkarens anvisningar
Godkända kontrollpunkter
10/14
Dragavlastade
Dräneringshål
Fästenas storlek
Föremål mot bakstycke
Kablarnas böjradie
Kontakter skyddade
Mellanrum panelram
Spänningar i ram
Strängförläggning
Yttre påverkan
Ej tillgängligt vid besiktning
1/14
Förbindelse av kontakter
Varselmärkning
Anmärkningar
2/4

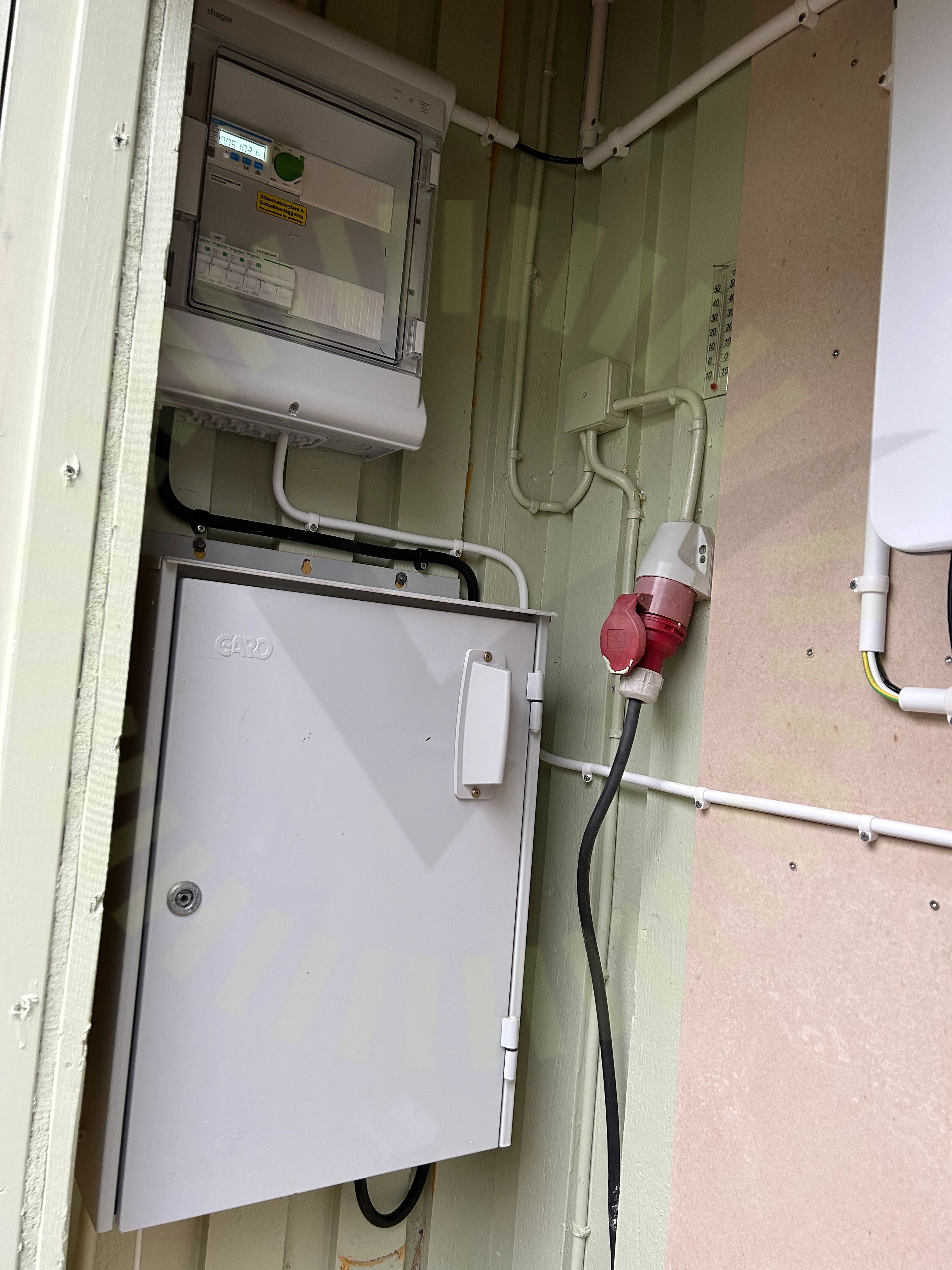

4.1 Informering av solceller
Inte godkänd
Dekal Fattas
SS 436 40 00 (712.514.101) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6
4.2 Varning för likspänning
Inte godkänd
Dekal fattas
SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6
Godkända kontrollpunkter
2/4
Tillförlitligt fäst
Varning för backspänning
Växelriktare
Anmärkningar
1/27
5.1 Avståndskrav
Inte godkänd
Växelriktaren sitter för nära tak
SH5.0_6.0_8.0_10RT-UEN-Ver19-202210, Sida 34.
Godkända kontrollpunkter
26/27
AC Böjradie
AC Förläggning
AC Genomföringar
AC kabel skarp kant
AC Skador på kabel
Anslutning
Bakomliggande material
DC Förläggning
DC Genomföringar
DC Kablage egenskaper
DC Skador på kabel
DC Yttre påverkan
Eventuell JFB
Förskruvningar och anslutningar
Huvudsäkring
Infästning av växelriktare
Jordning av chassi
Kabel
Ledare fastspända
Miljökrav
Märkning
Mätprotokoll DC
Strängschema
Säkring
Vinkel
Växelriktarens kontakter
