Besiktningsrapport

8.3

Installation genom

1KOMMA5°

Datum

28 mars 2023

Ort

Stenungsund, Västra Götalands län

Takstolsinfästning

Fästens placering

Kontakter

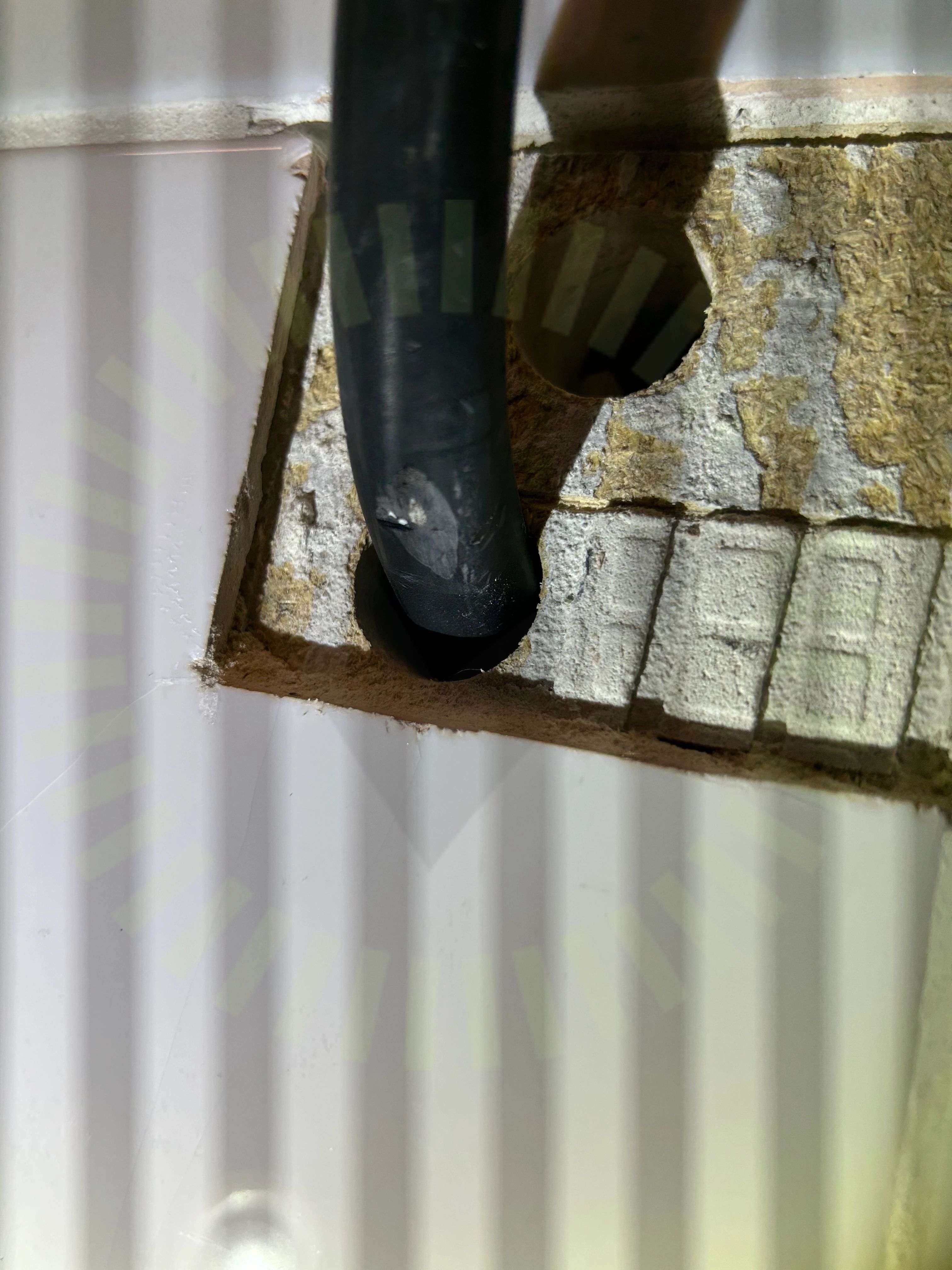

+ 5

83% godkända17% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10-54HBB/-V

MontagesystemK2: SingleRail: CrossHook 3S

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

TillbehörSäkerhetsbrytare AC

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

DMEGC: DM(XXX)M10-54HBB/-V

Anmärkningar

1/16

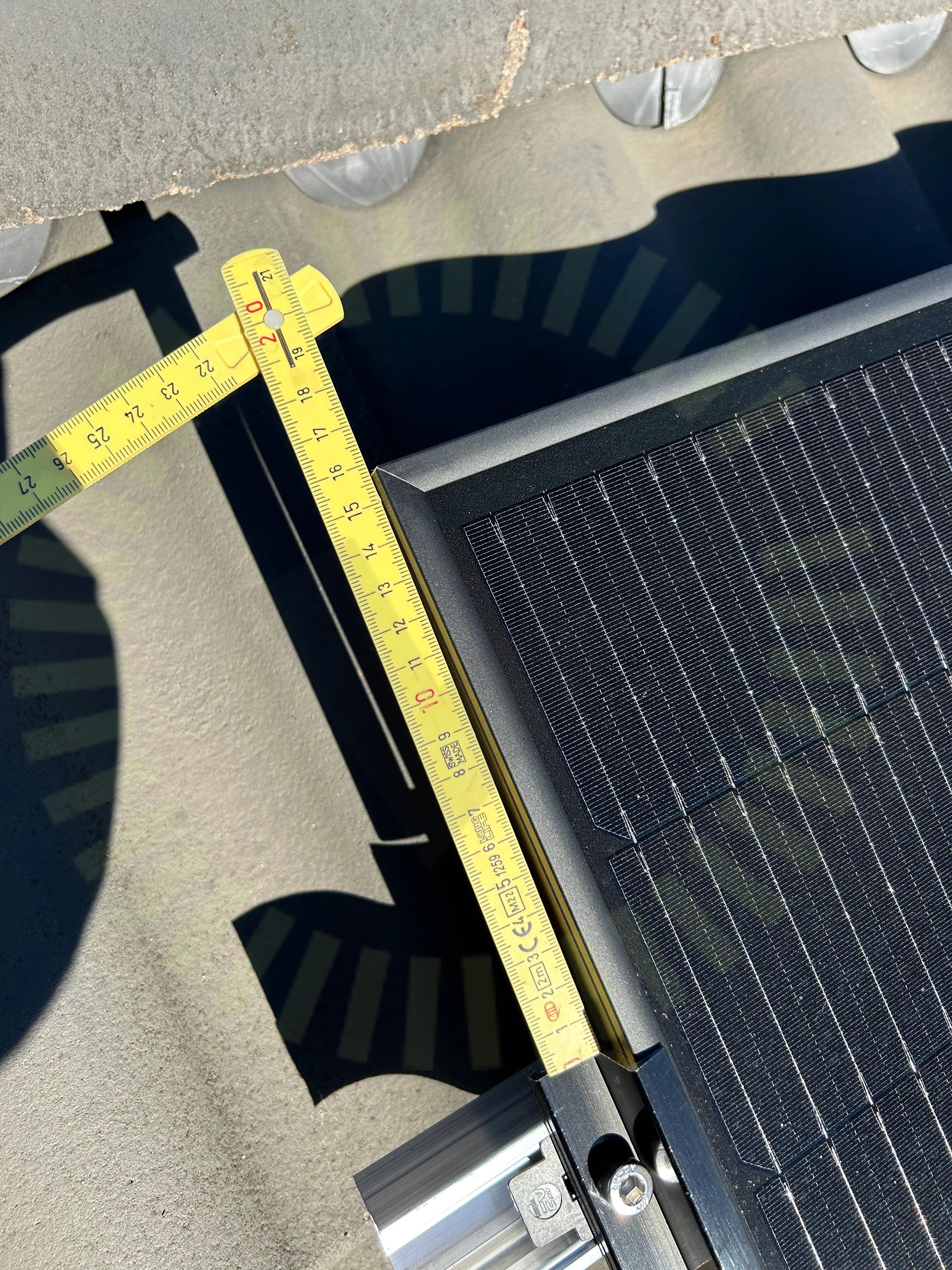

1.1 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 11

Godkända kontrollpunkter

15/16

DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmans överlappningKlämmornas storlekKontakterKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggning

Huawei: SUN2000-(3-10KTL)-M1

Anmärkningar

8/32

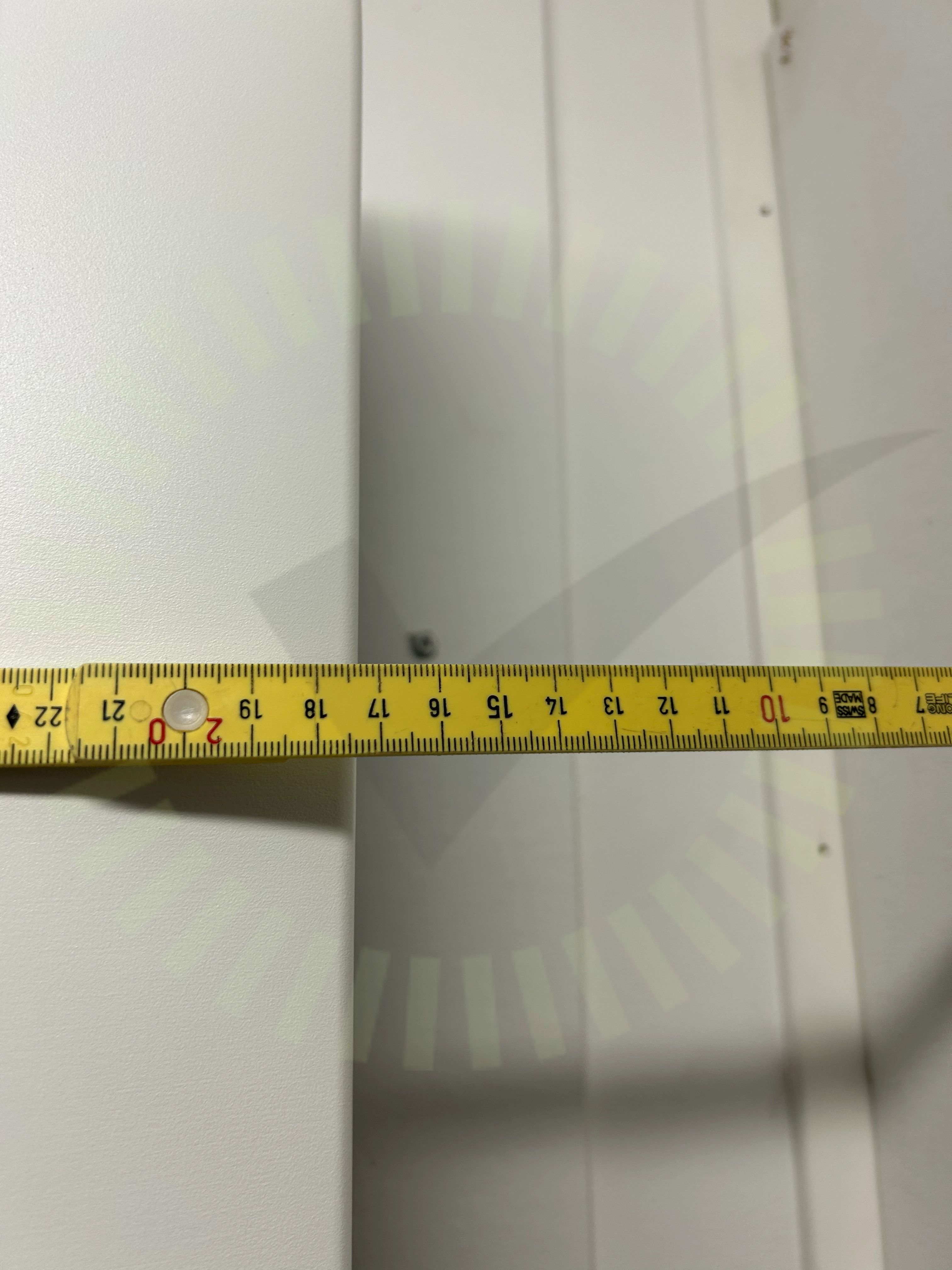

2.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 29-30

2.2 AC kablage skada

Inte godkänd

AC kabel skadad.

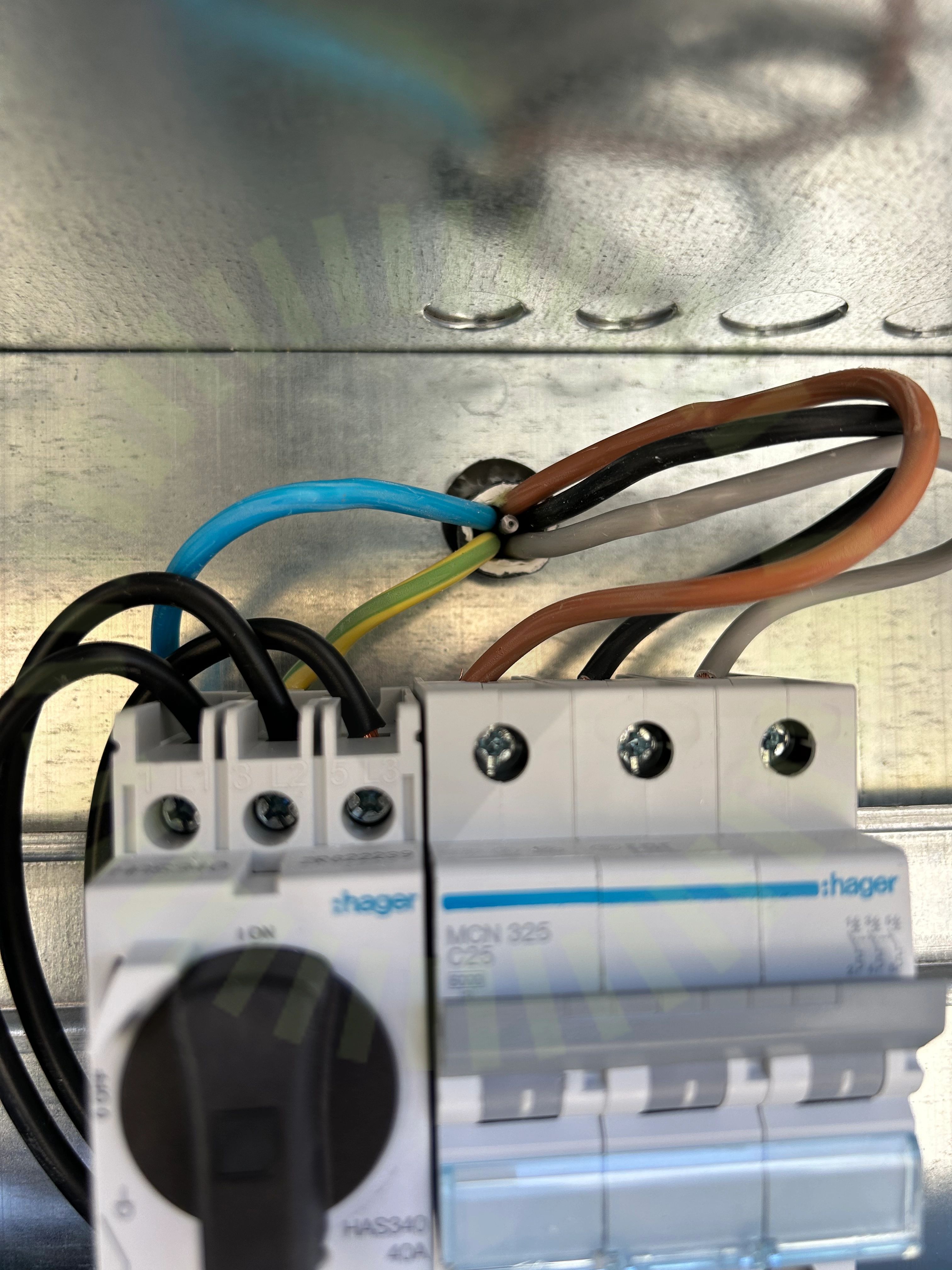

2.3 AC kablage skarp kant

Inte godkänd

Kabel ligger mot skarp kant. (Även skada på kabel som troligtvis kommer från att den gått imot den vassa plåtkanten)

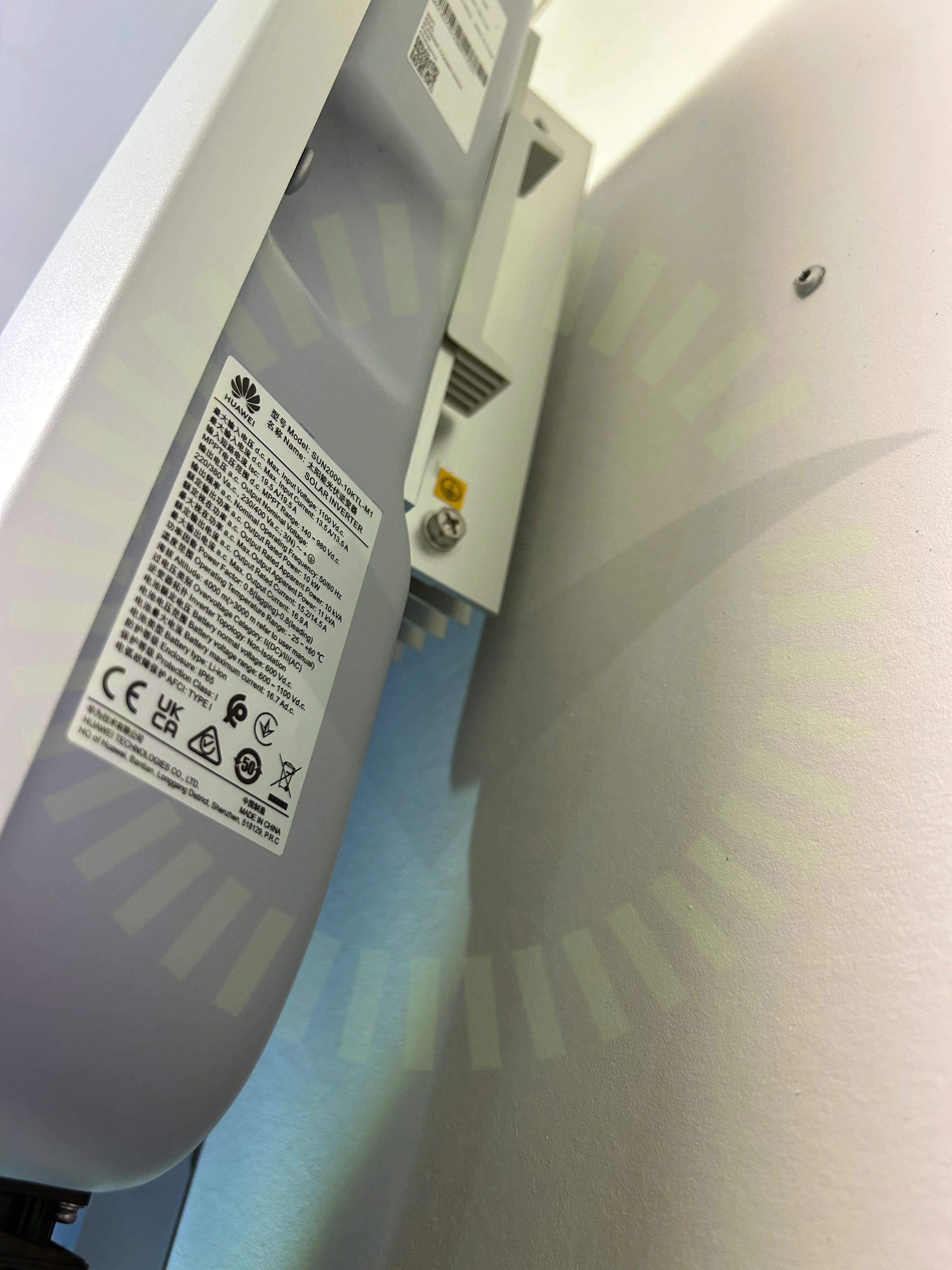

2.4 Jordning av chassi

Inte godkänd

Växelriktarens chassi har inte ansluten PE punkt i chassi enligt tillverkarens anvisningar.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 42-44

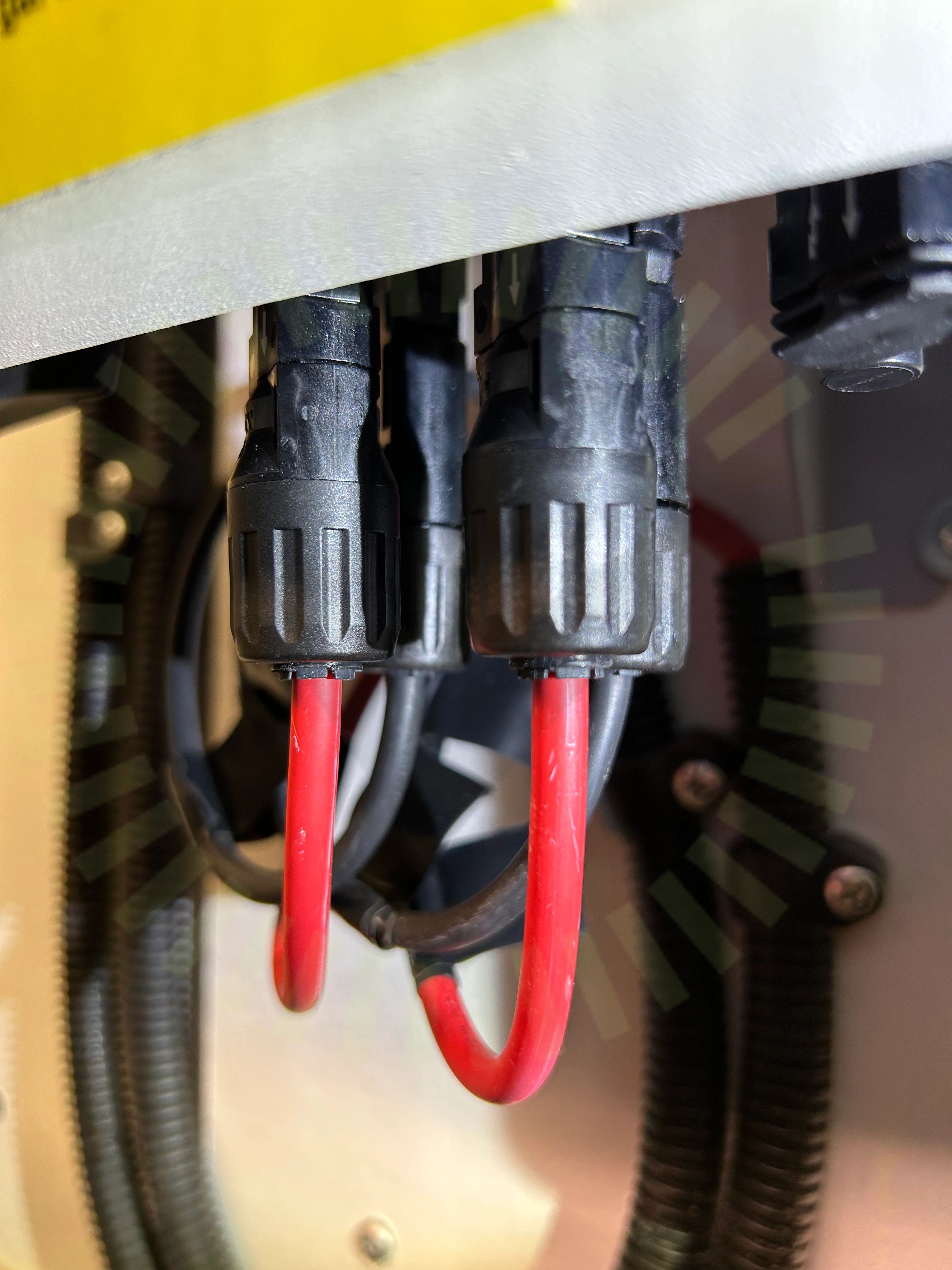

2.5 Kontakter

Inte godkänd

Kontakter är inte monterade enligt tillverkarens anvisningar.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 48-50

2.6 Mätprotokoll DC

Inte godkänd

Mätning av DC strängar saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

2.7 Strängschema

Inte godkänd

Strängschema saknas för projektet.

ELSÄK-FS 2022:1 (3 kap. § 6)

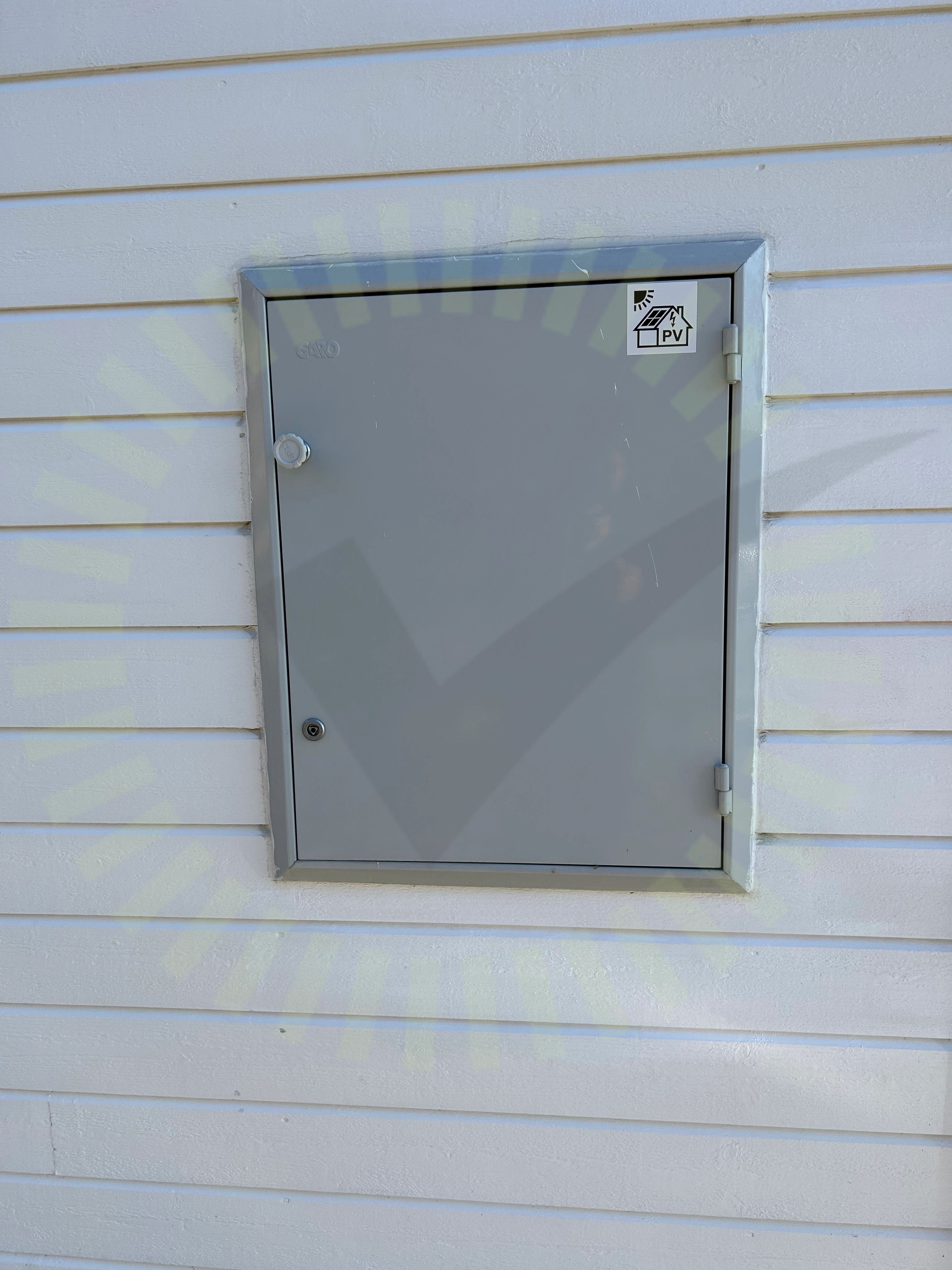

2.8 Tillförlitligt fäst

Inte godkänd

Skyltning ska ha god beständighet med hänsyn till omgivande miljö och placering och vara fäst på ett betryggande sätt.

ELSÄK-FS 2022:2 - § 11

Godkända kontrollpunkter

24/32

AC anslutning växelriktareAC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAvstånd till havBakomliggande materialDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC Kontakter stressFastsäkring av produktHuvudsäkringInformering av solcellerInfästningLedare FastspändaMärkningPlaceringSäkringsdimensionVarning för backspänningVarning för likspänningVentilation

K2: SingleRail: CrossHook 3S

Anmärkningar

4/28

3.1 Skenornas överhäng

Inte godkänd

Lastberäkning saknas. Överhäng 37cm

Snö- och vindlastberäkning

3.2 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkningen saknas

Tillverkarens montageanvisningar

3.3 Takkrokarnas CC

Inte godkänd

Lastberäkning saknas

Snö- och vindlastberäkning

3.4 Takstolsinfästning

Inte godkänd

Takkrokar ej korrekt monterade

K2 Roof hook with Heco Fastening Topix-plus screws, Sida 7

Godkända kontrollpunkter

23/28

Använd skruv för klämmaFrämmande materialInfästningarKabeluppfästningKlämmans placering i skenaMittklämmorPanelramens höjdShimsSkada på klämmorSkadorSkarp kantSkenans utstick för klämmaSkenornas infästningSkenskarvarSkruvar korrektSkyddTakets lutningTakstolsbreddTermisk brytpunkt skenorTvådelad takkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/28

Takgenomföring

Säkerhetsbrytare AC

Anmärkningar

1/6

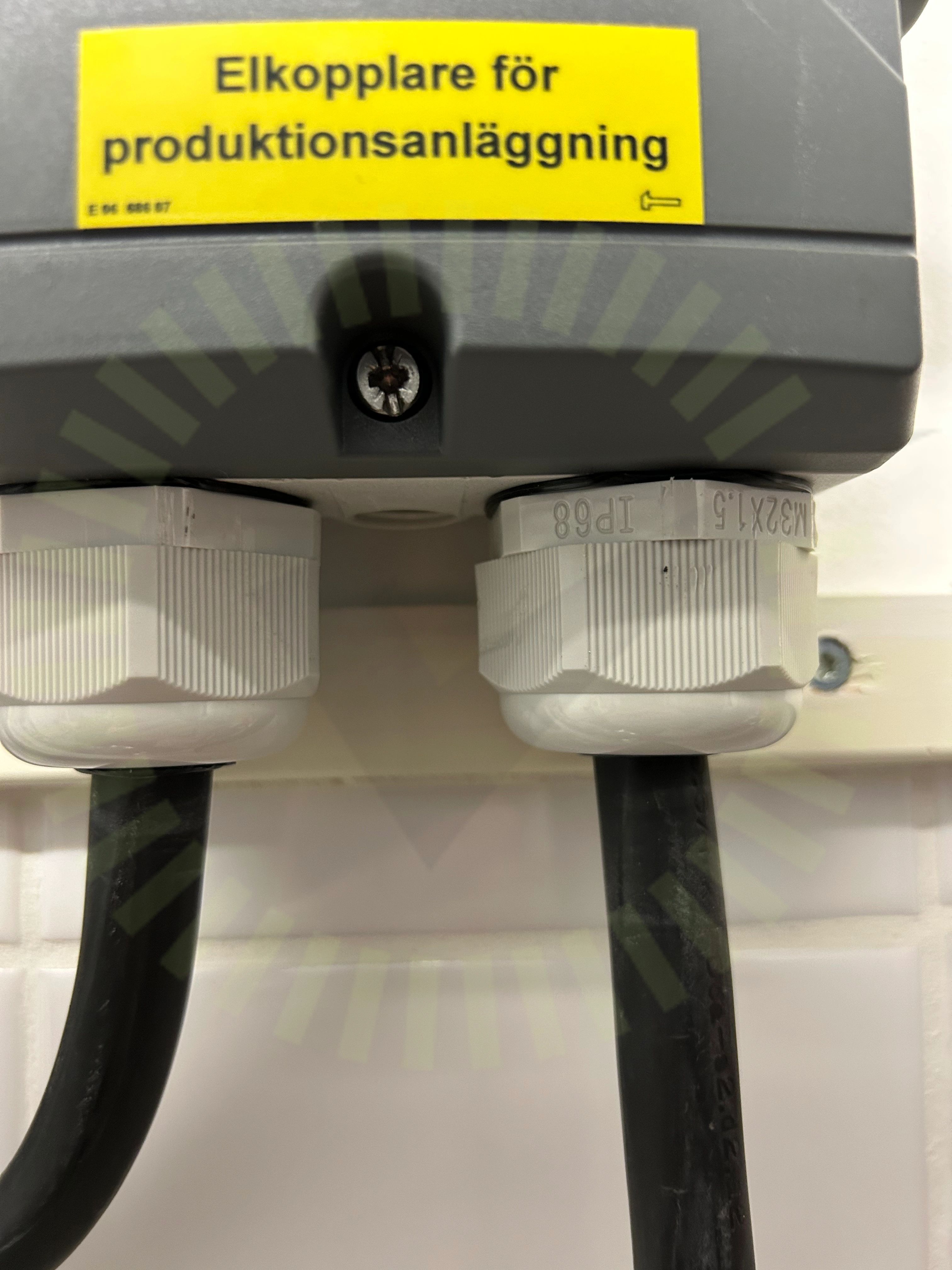

4.1 Förskruvningar

Inte godkänd

Säkerhetsbrytarens kapslingsklass försämrad efter installation.förskruvning är bottnade nyper ej runt kabel

SS 436 40 00 (522.6.4)

Godkända kontrollpunkter

5/6

BöjradieEgenskaperInfästningPlaceringRakt monterad
