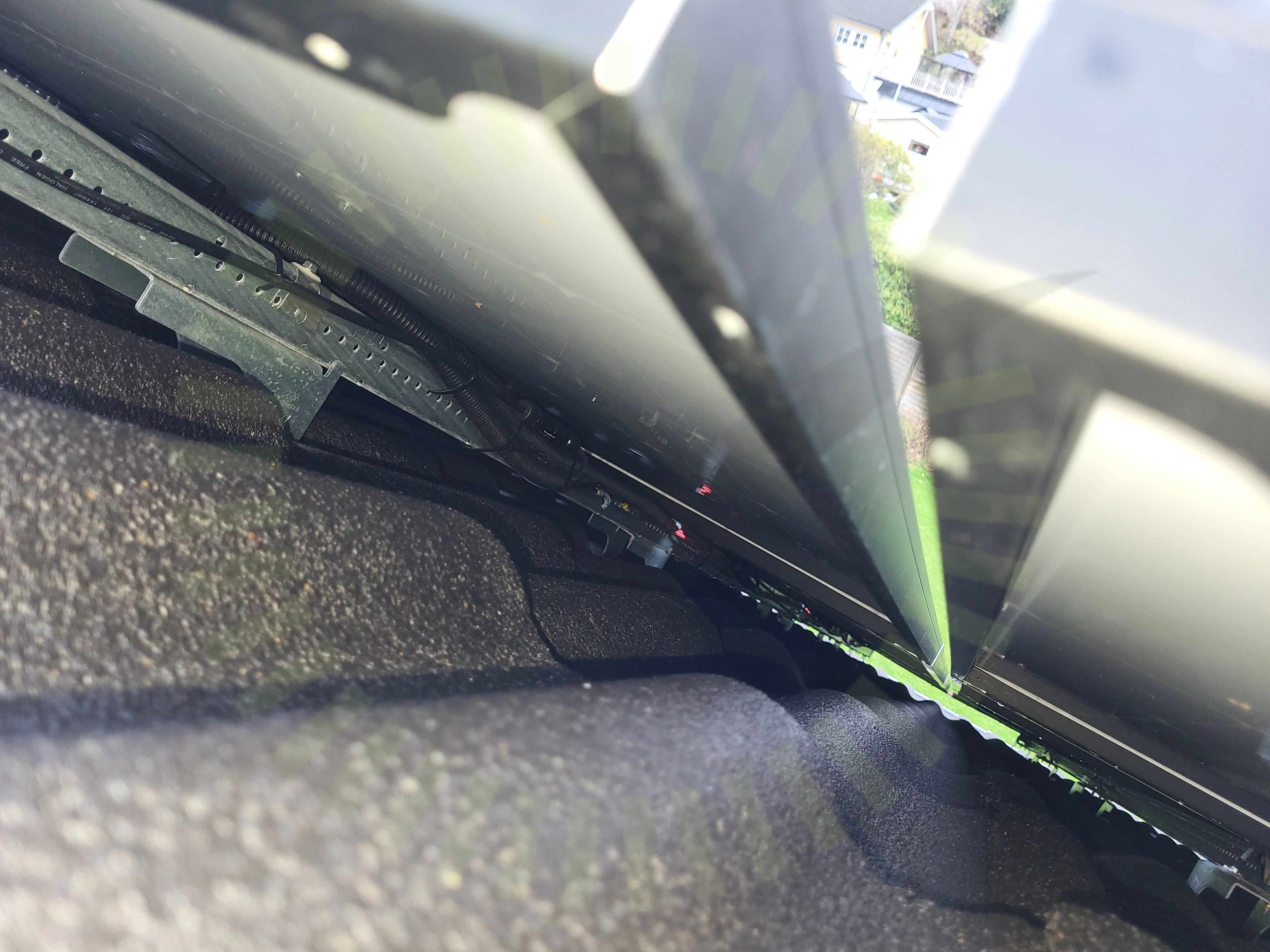

2.1 Föremål mot bakstycke
Inte godkändFöremål trycker mot panelens undersida.
Installation Manual for LONGi Solar PV Modules, V15, Sida 13
Besiktningsrapport
9.4
Installation genom
Skandica Solar
Datum
6 november 2023
Ort
Öjersjö, Västra Götalands län
90% godkända10% ej godkända
Om installationen
PanelerLongi: LR5-54HPB
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareSunGrow: SG5-12RT
Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Tak 1, Longi: LR5-54HPB
Anmärkningar
1/17Godkända kontrollpunkter
16/17Avstånd till takDräneringshålFörbindelse av kontakterFörläggning DC kontakterKlämmornas placeringKontaktdonMellanrumPanelkablaget generell böjradiePanelkablagets böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning
Tak 1, Nordmount Panntak: Bärläkt
Anmärkningar
2/23

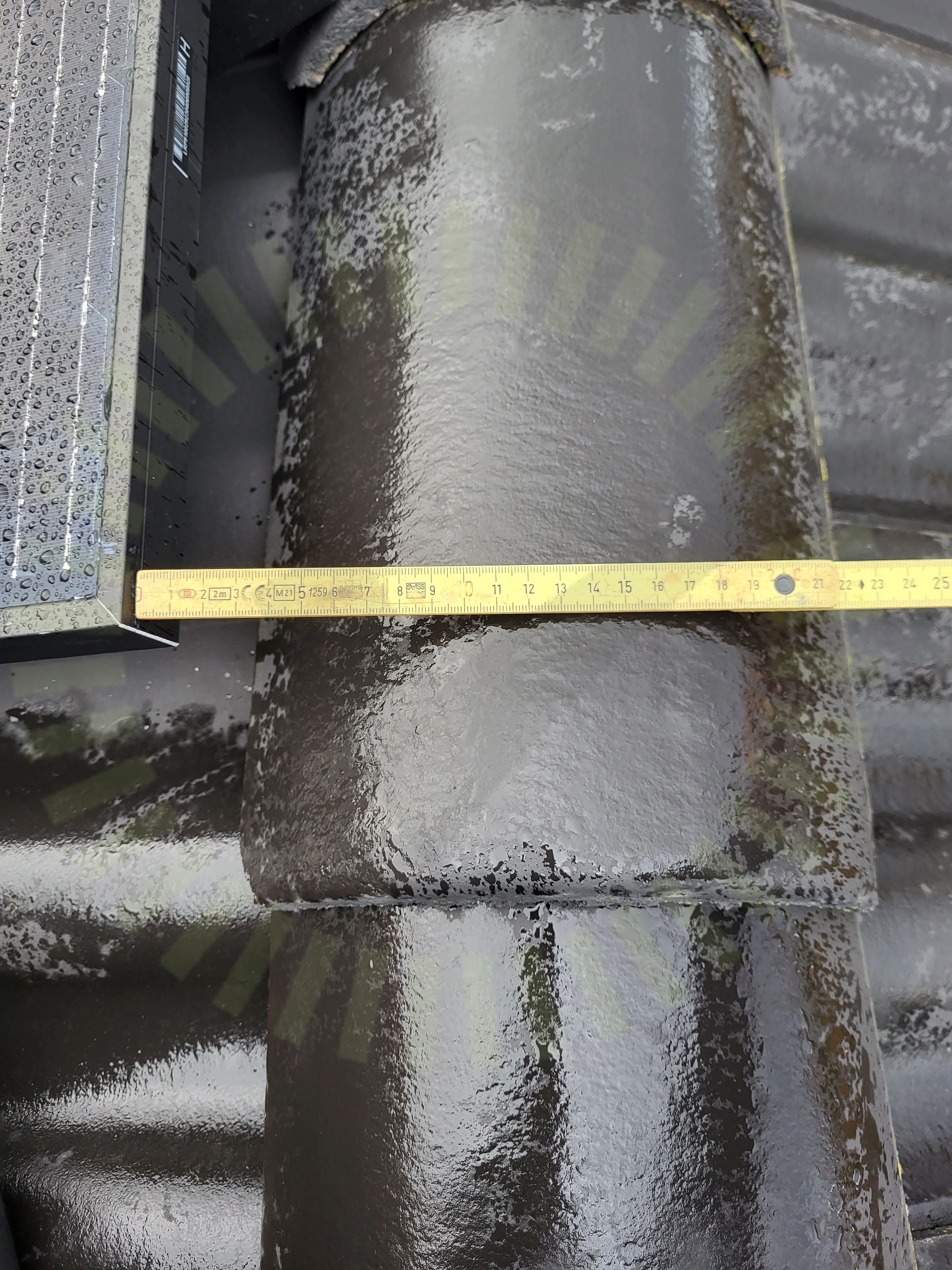

3.1 Säkerhetsavstånd
Inte godkändPaneler på garagetaket är placerade närmare takets kant än vad som är tillåtet enligt snö- och vindlastberäkningen.
Snö- och vindlastberäkning

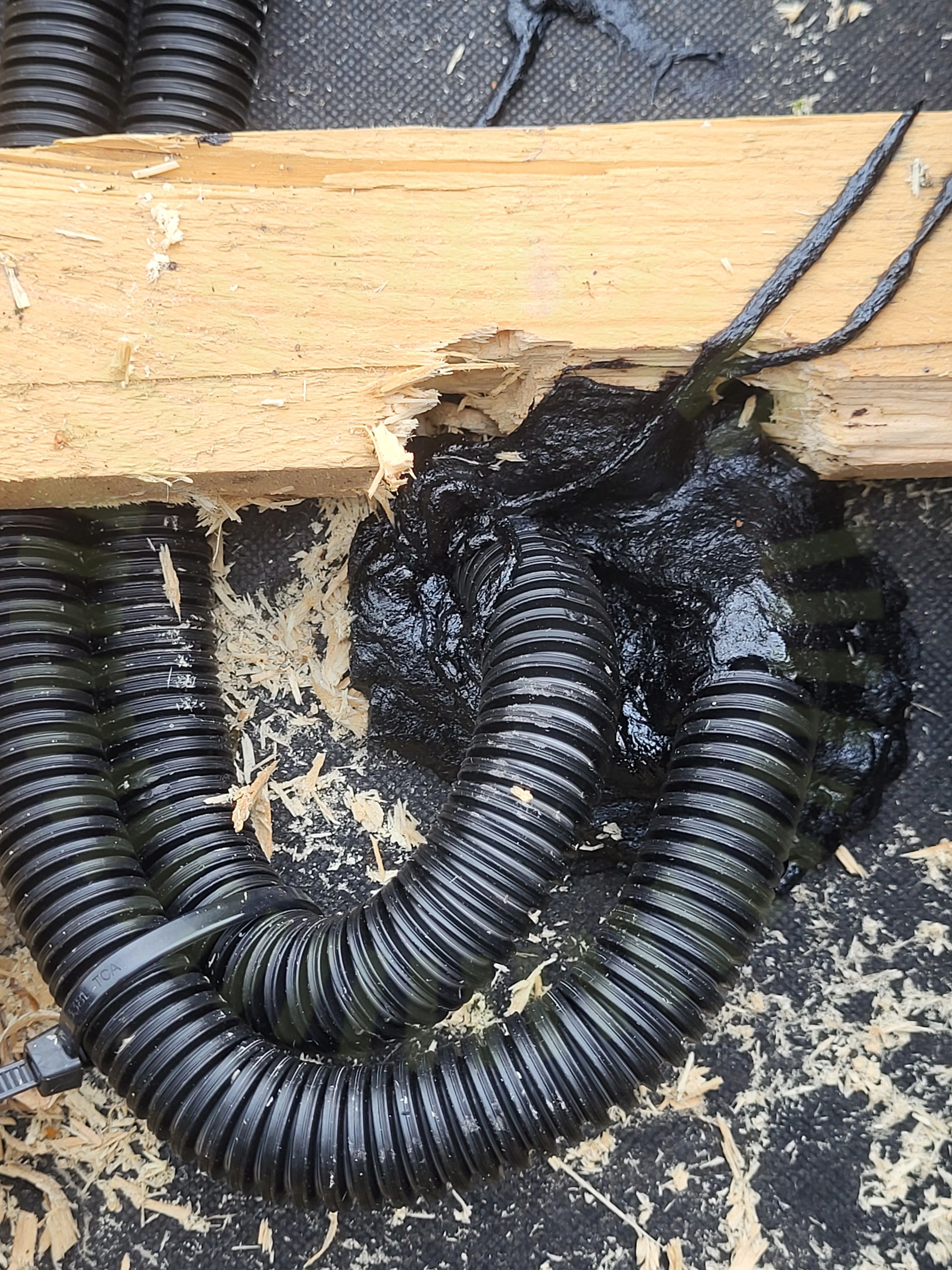

3.2 Takgenomföring
Inte godkändTakgenomföring är inte fackmässigt utförd.
Godkända kontrollpunkter
21/23Bärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorPotentialutjämningsledareSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor
Varselmärkning
Anmärkningar
1/5
4.1 Varning för likspänning
Inte godkändSkyltning ej tillräcklig, information om att spänningssatta delar inte går att frånkoppla saknas.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
4/5Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänning
Växelriktare
Anmärkningar
7/35

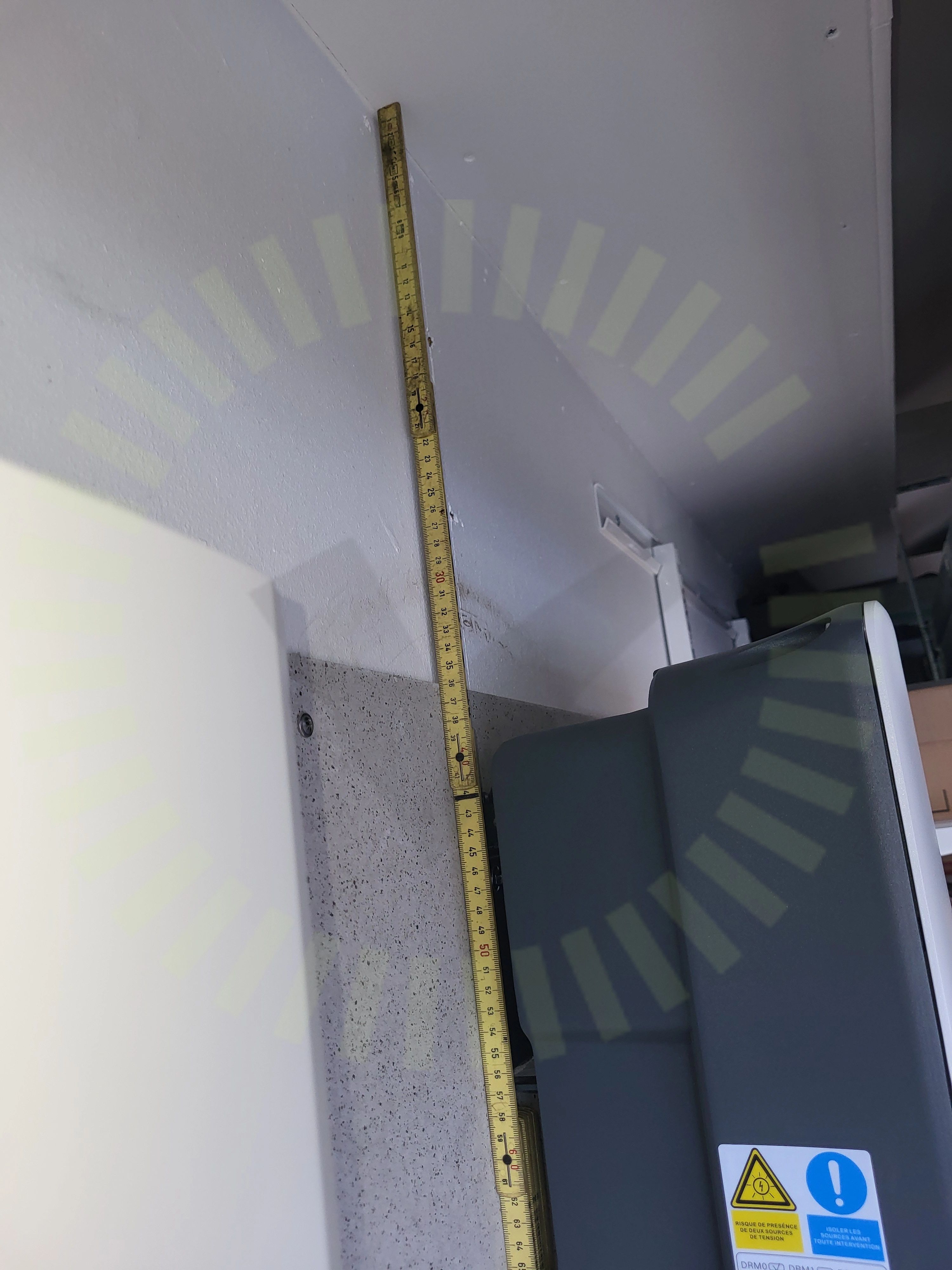

5.1 Avstånd närliggande objekt
Inte godkändVäxelriktaren är placerad för nära taket.
SG3.0-20RT-UEN-Ver18-202212, Sida 22
5.2 DC Max Ström
RekommendationSträngens maximala ström på höger MPPT överstiger växelriktarens specifikationer vilket leder till något förlorad produktion.
SG3.0-20RT-UEN-Ver18-202212, Sida 112-121

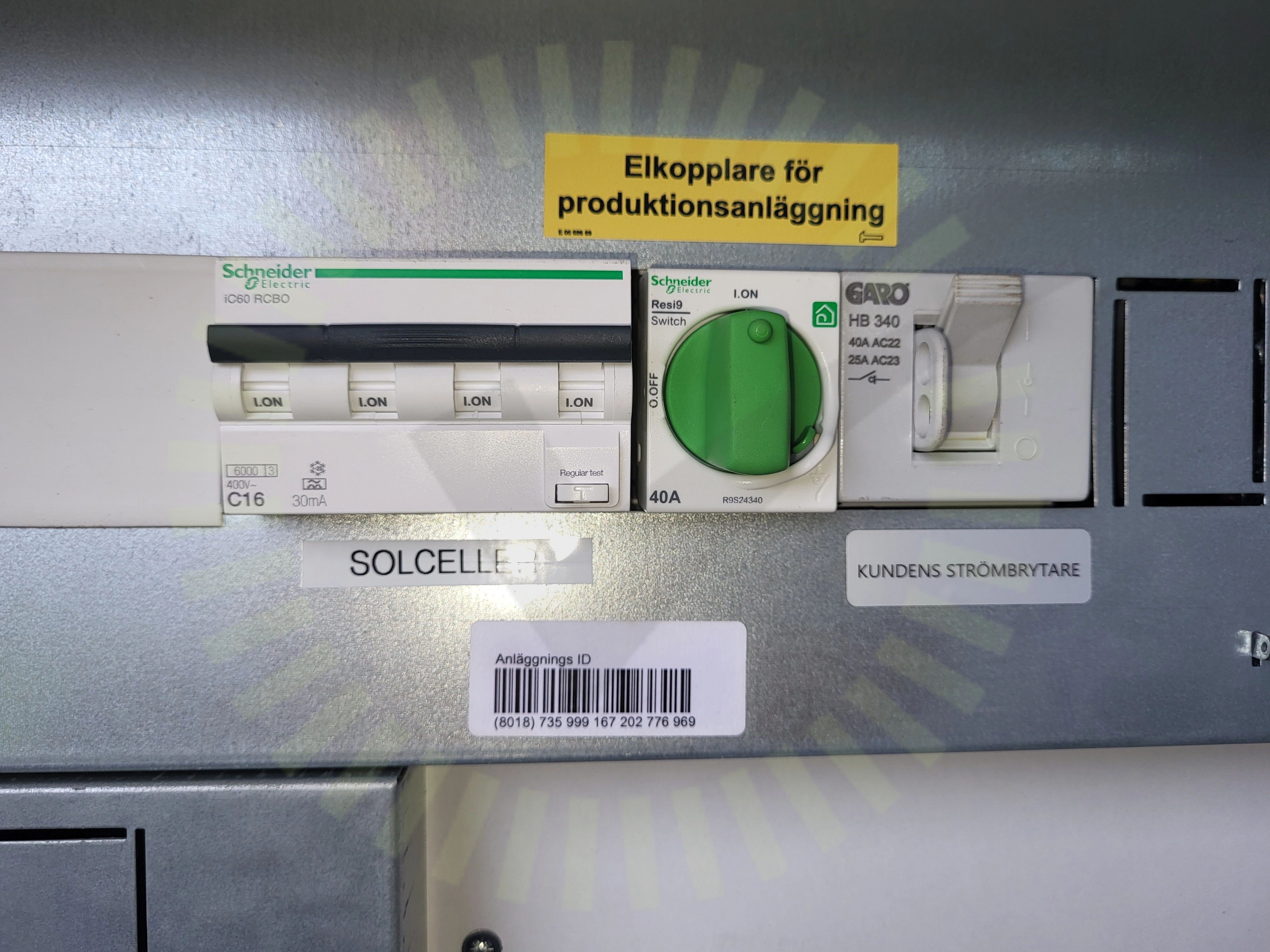

5.3 Jordfelsbrytare
RekommendationJordfelsbrytaren bryter inte på rekommenderad mA.
SG3.0-20RT-UEN-Ver18-202212, Sida 34

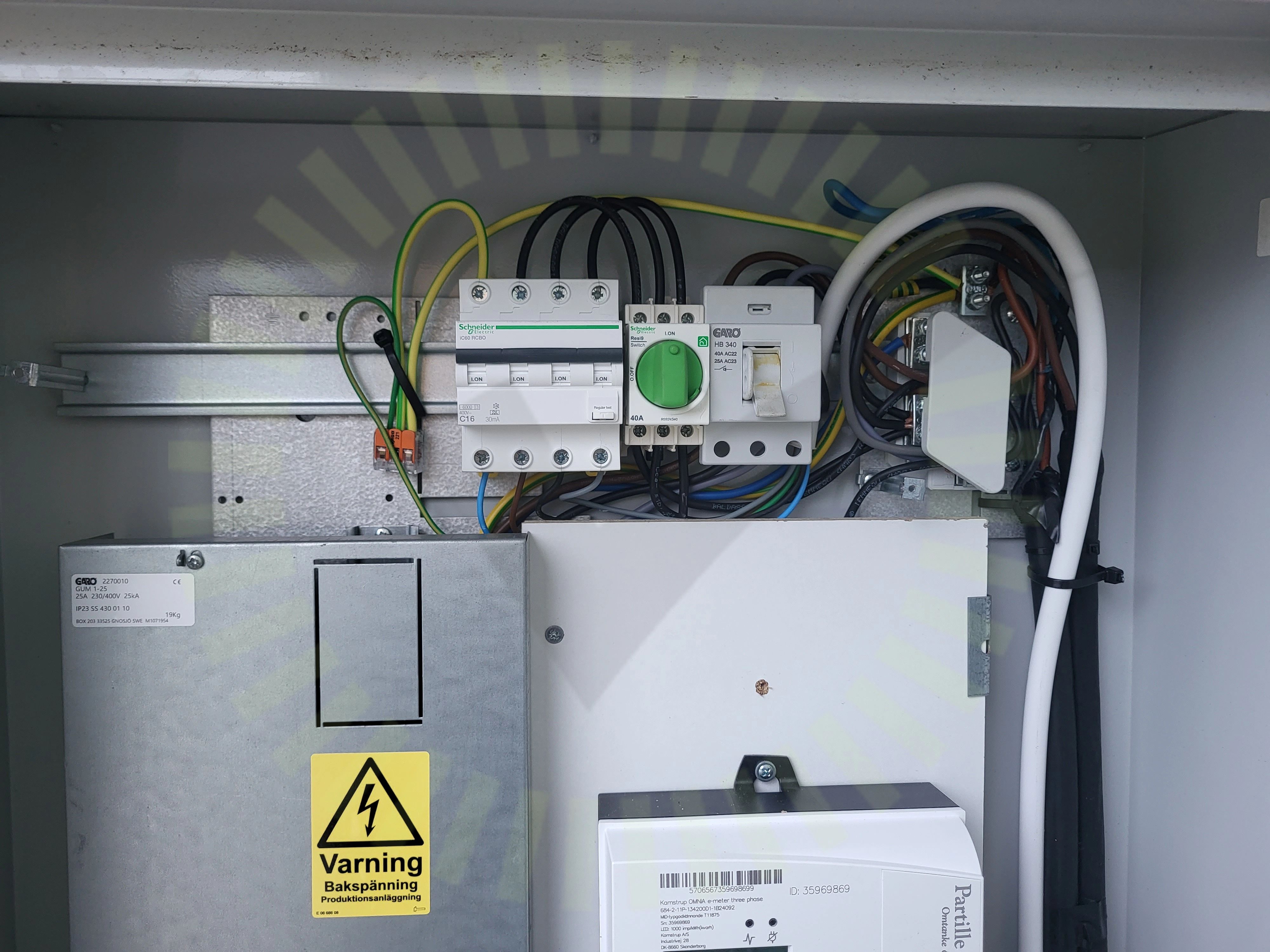

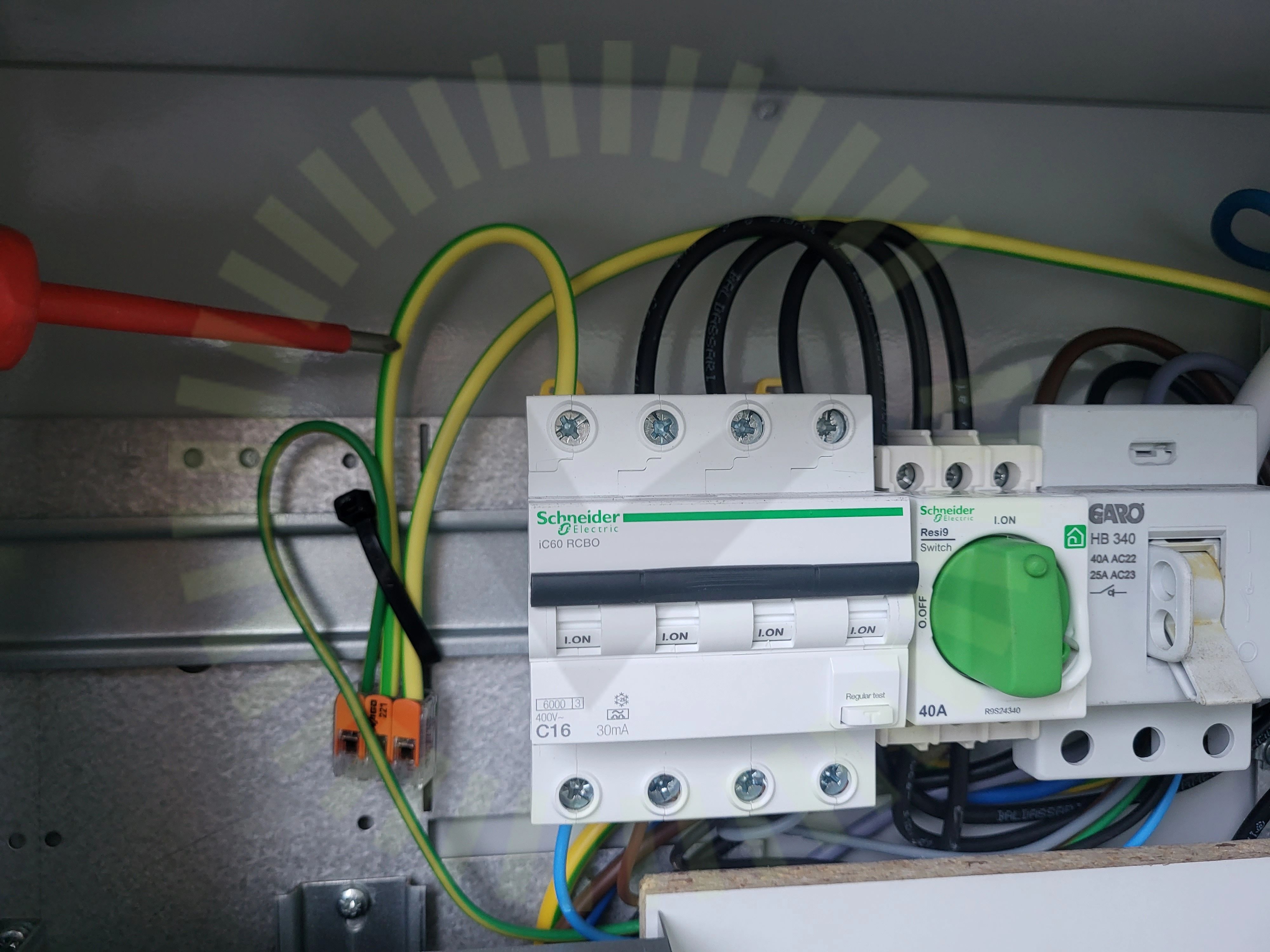

5.4 Anslutning av växelriktare
Inte godkändVäxelriktaren är inte korrekt ansluten. JFB ska ej vara ansluten över jord på matande sida utan det är neutralledare ska vara ansluten till JFB.
5.5 Dubbel matning
Inte godkändHuvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kabeln rekommenderas.
5.6 Jordning av chassi
Inte godkändJordkabeln är av fel färg, Jordledaren ska vara grön/gul.
SG3.0-20RT-UEN-Ver18-202212, Sida 32-34
5.7 Strängdesign
Inte godkändPaneler i olika lutning är kopplade i samma sträng.
Godkända kontrollpunkter
28/35AC kablage förläggningAC Kablage förläggningAnslutning av ledareBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Min SpänningFastsäkring av produktFörskruvningEnkelisolerade ledareHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning
