Besiktningsrapport
9.3
Installation genom
EcoKraft
Datum
21 april 2023
Ort
Linköping, Östergötlands län
Jordning av chassi
Kablar dragavlastade
DC Kablage förläggning
+ 1
93% godkända
7% ej godkända
Om installationen
Paneler
SolarWatt: Vision H 3.0
Montagesystem
Schletter: Rapid Roof Hooks
Växelriktare
SMA: STP (12-25)-50
Installerad av EcoKraft som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Tak 1, Schletter: Rapid Roof Hooks
Anmärkningar
1/26
2.1 Takgenomföring
Inte godkänd
Takgenomföring är inte fackmässigt utförd.
Godkända kontrollpunkter
25/26
Använd skruv för klämma
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Höjdjustering
Kabeldragning mellan takytor
Kabeluppfästning
Klämmans placering i skena
Mittklämmor
Panelramens höjd
Placering
Råspontsinfästning
Skada på klämmor
Skador
Skenans utstick för klämma
Skenornas infästning
Skenornas överhäng
Skenskarvar
Snö- och Vindlastberäkning
Takkrokarnas CC
Takstolsinfästning
Termisk brytpunkt skenor
Underliggande takpanna
Väderbeständigt material
Ändklämmor
Tak 1, SolarWatt: Vision H 3.0
Anmärkningar
2/17

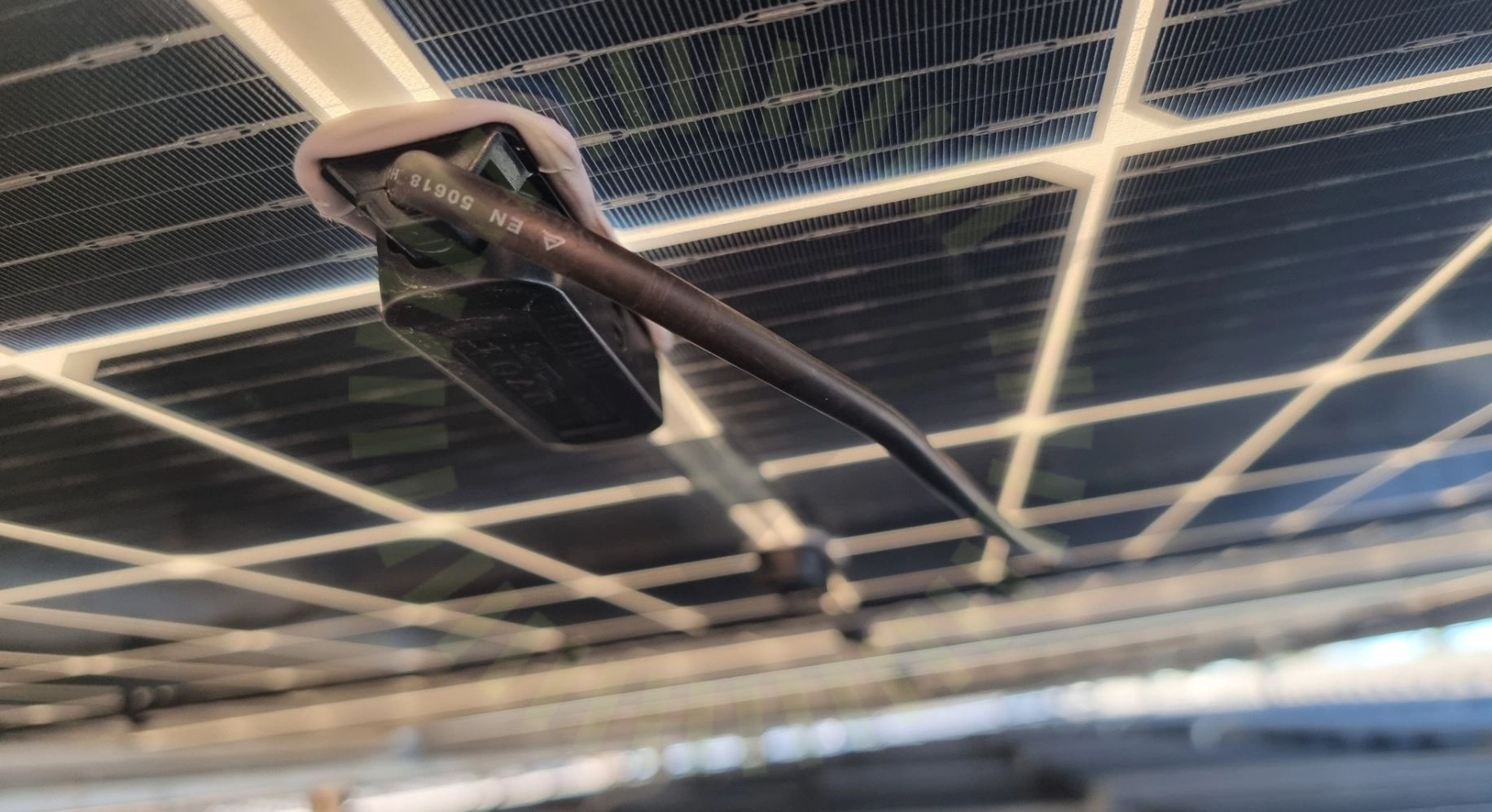

3.1 Kablar dragavlastade
Inte godkänd
Böjradie från panelernas utgångar är för skarpa.
SS 436 40 00 (522.8.3)

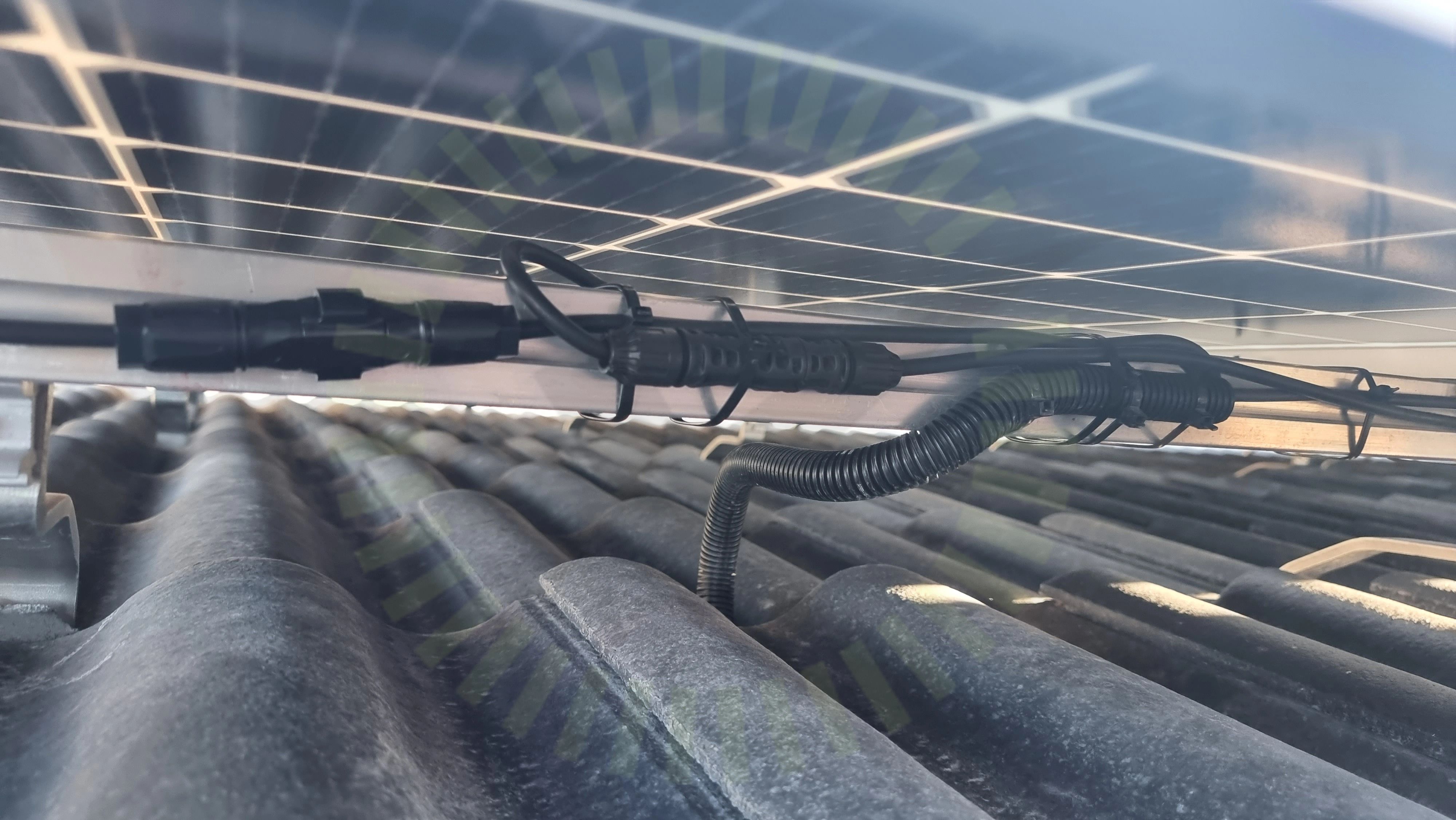

3.2 Kontakter
Inte godkänd
Buntband får inte placeras över kontakternas hölje.
Godkända kontrollpunkter
15/17
Bakstycke Föremål
Dräneringshål
Fästens placering
Förbindelse av kontakter
Kablarnas böjradie
Klämmornas överlappning
Kontakter skyddade
Kopplingslåda
Mellanrum
Punktbelastning
Skador
Skugga
Spänningar i ram
Stress på kontakter
Strängförläggning
Varselmärkning
Godkända kontrollpunkter
5/5
Informering av solceller
Missvisande varselmärkning
Tillförlitligt fäst
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
3/34

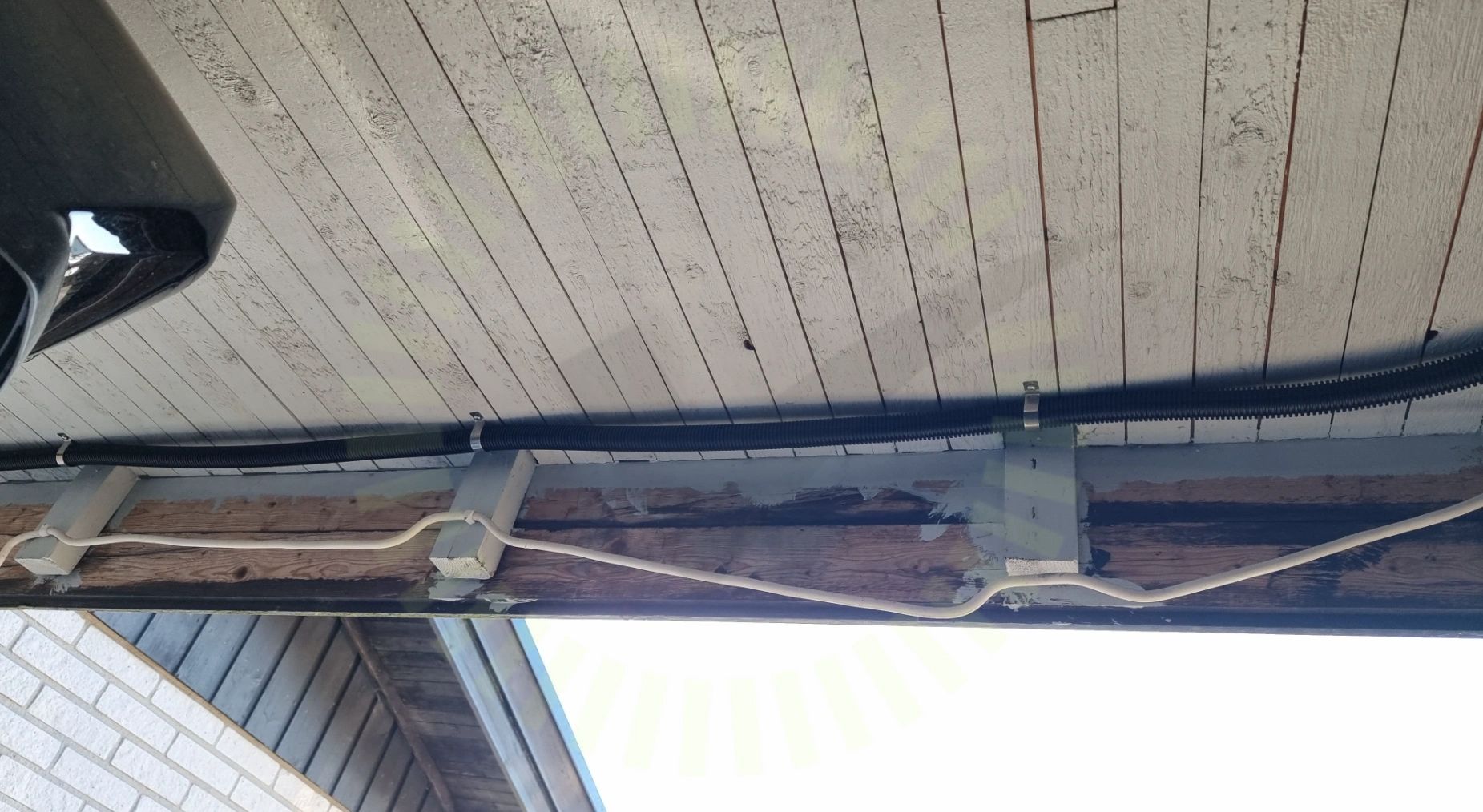

5.1 DC Kablage förläggning
Inte godkänd
Kablarna är inte uppfästa så de har tillräckligt stöd.
SS 436 40 00 (522.8.4)

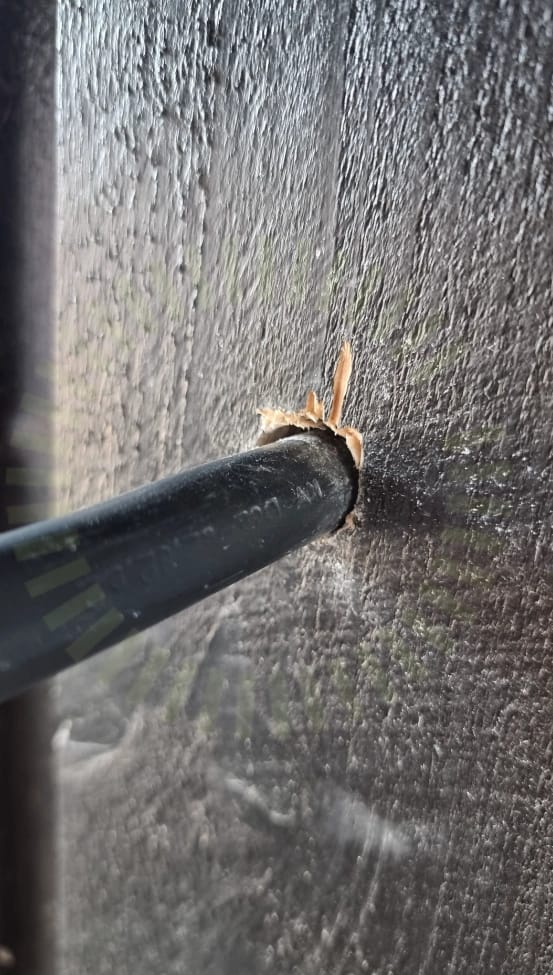

5.2 Genomföringar
Inte godkänd
Genomföring inte tätad.
5.3 Jordning av chassi
Inte godkänd
Växelriktarens chassi är inte jordat.
Godkända kontrollpunkter
31/34
AC Anslutning Växelriktare
AC Böjradie
AC Kablage förläggning
AC kablage skarp kant
Avstånd närliggande objekt
DC Kablage egenskaper
DC Kablage skydd
DC Kontakter
DC Kontakter anslutning
DC Kontakter stress
DC Max Spänning
DC Max Ström
DC Min Spänning
Fastsäkring av produkt
Förskruvning
Huvudsäkring
Infästning
Kabeldimensionering
Ledare Fastspända
Likspänningskomponenter
Max total effekt
Märkning
Placering
Skadat kablage
Strängdesign
Säkringsdimension
Uppskalad ledare
Ventilation
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
