Besiktningsrapport

9.5

Installation genom

Delidel

Datum

18 december 2023

Ort

Lindome, Västra Götalands län

Råspontsinfästning

Takkrok

Avstånd närliggande objekt

Informering av solceller

96% godkända4% ej godkända

Om installationen

PanelerEurener: MEPV 144 HALF-CUT 450-460W

MontagesystemIBC: TopFix 200 (Betongkrok)

VäxelriktareSunGrow: SH5-10RT

BatteriSunGrow: SBR(XXX)

TillbehörUndercentral

TillbehörCHINT: DTSU666

Installerad av Delidel som har ett högt snittbetyg på 9.3 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Anmärkningar

1/3

1.1 Strängschema

Inte godkänd

Strängschema är otydligt. Kontroll av strängdesign inte tillgängligt. Det står sträng 1 på alla paneler.

Godkända kontrollpunkter

2/3

AvtalMätprotokoll DC

CHINT: DTSU666

Godkända kontrollpunkter

3/3

Matning till smartmätareSignalkabel till växelriktarenSkador signalkablage

Eurener: MEPV 144 HALF-CUT 450-460W

Godkända kontrollpunkter

13/14

DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablaget böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/14

Strängförläggning

IBC: TopFix 200 (Betongkrok)

Anmärkningar

1/23

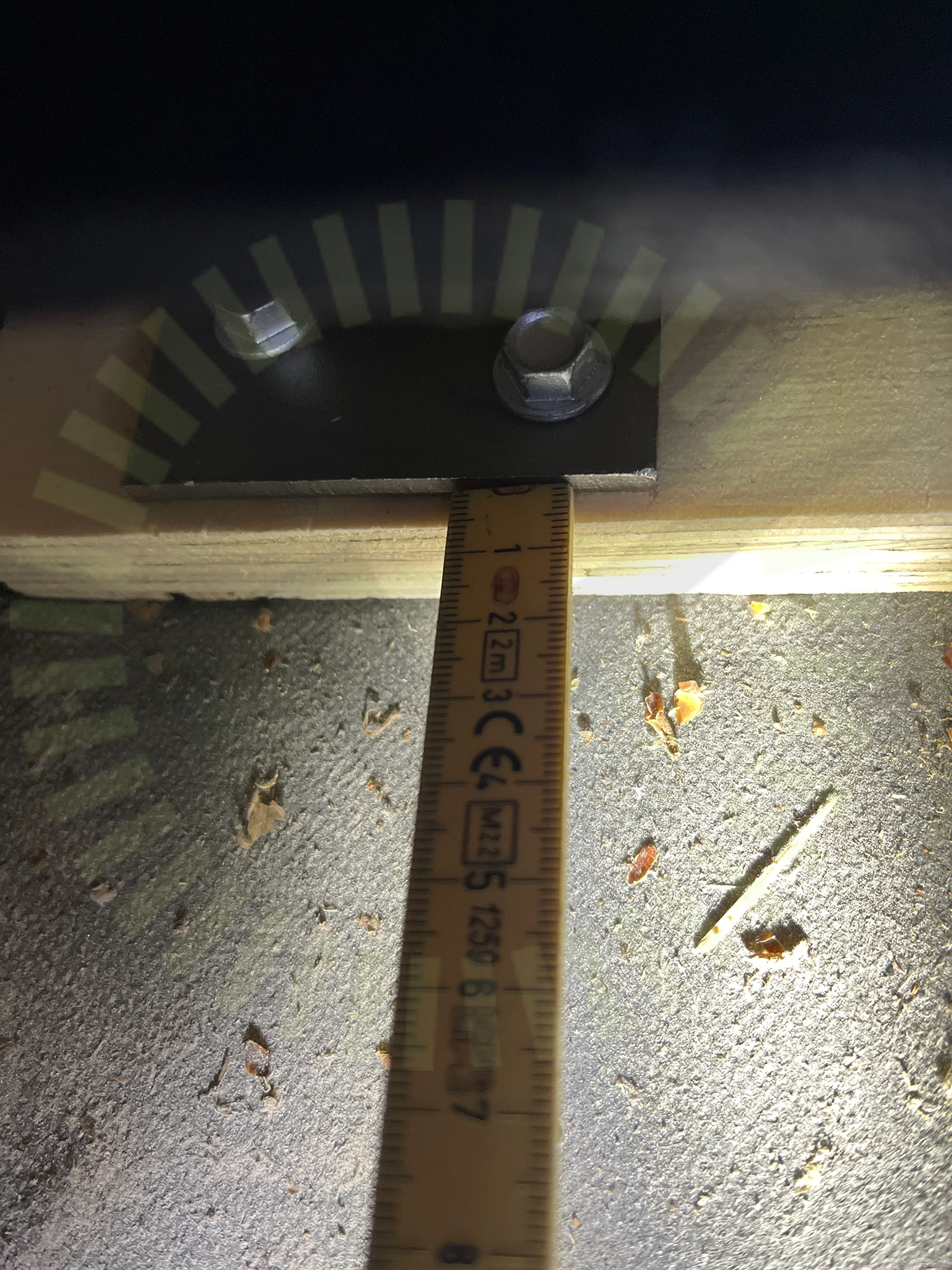

4.1 Råspontsinfästning

Inte godkänd

Kroken sitter mindre än 25mm från fördelningsplattans kant. Fördelningsplattan är även tunnare än 22mm.

Supplement to installation manual for Sweden (SWE) IBC TopFix 200 Version 20.02a, as of: 11-December-2020, Sida 7-8

Godkända kontrollpunkter

22/23

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningMittklämmorPlaceringSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenors avstånd till varandraSkenskarvarSnö- och VindlastberäkningTakets lutningTakgenomföringTakkrokarnas CCTermisk brytpunkt skenorUnderliggande takpannaVäderbeständigt materialÄndklämmor

SunGrow: SBR(XXX)

Godkända kontrollpunkter

15/15

Batteri PEBatterimodulDC anslutningFastsäkring av produktLock och sidoskyddNärliggande objektRakt ståendeSammansättning av komponenterSignalkabel batteriSkadorSmart mätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd

SunGrow: SH5-10RT

Anmärkningar

2/40

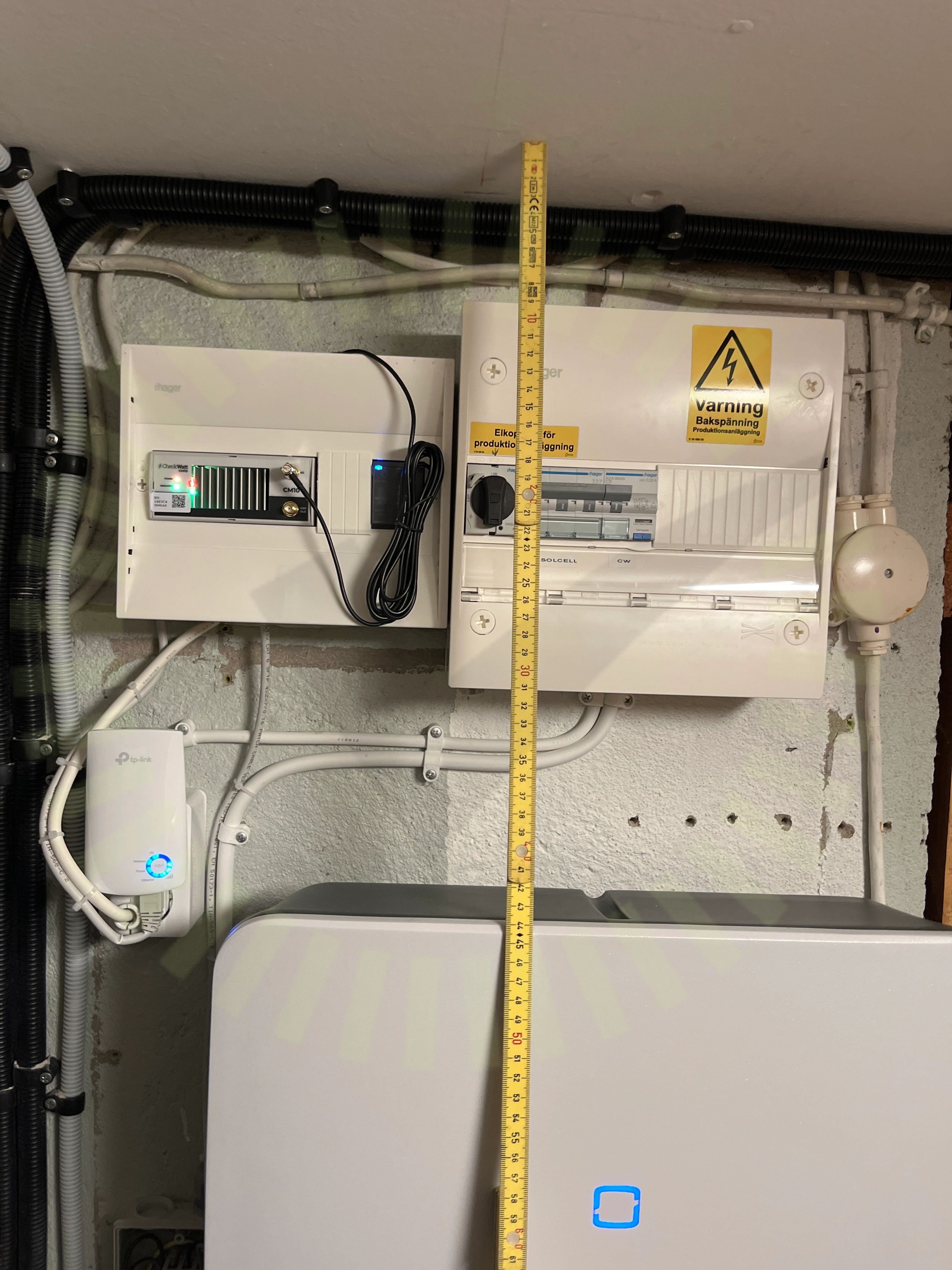

6.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36

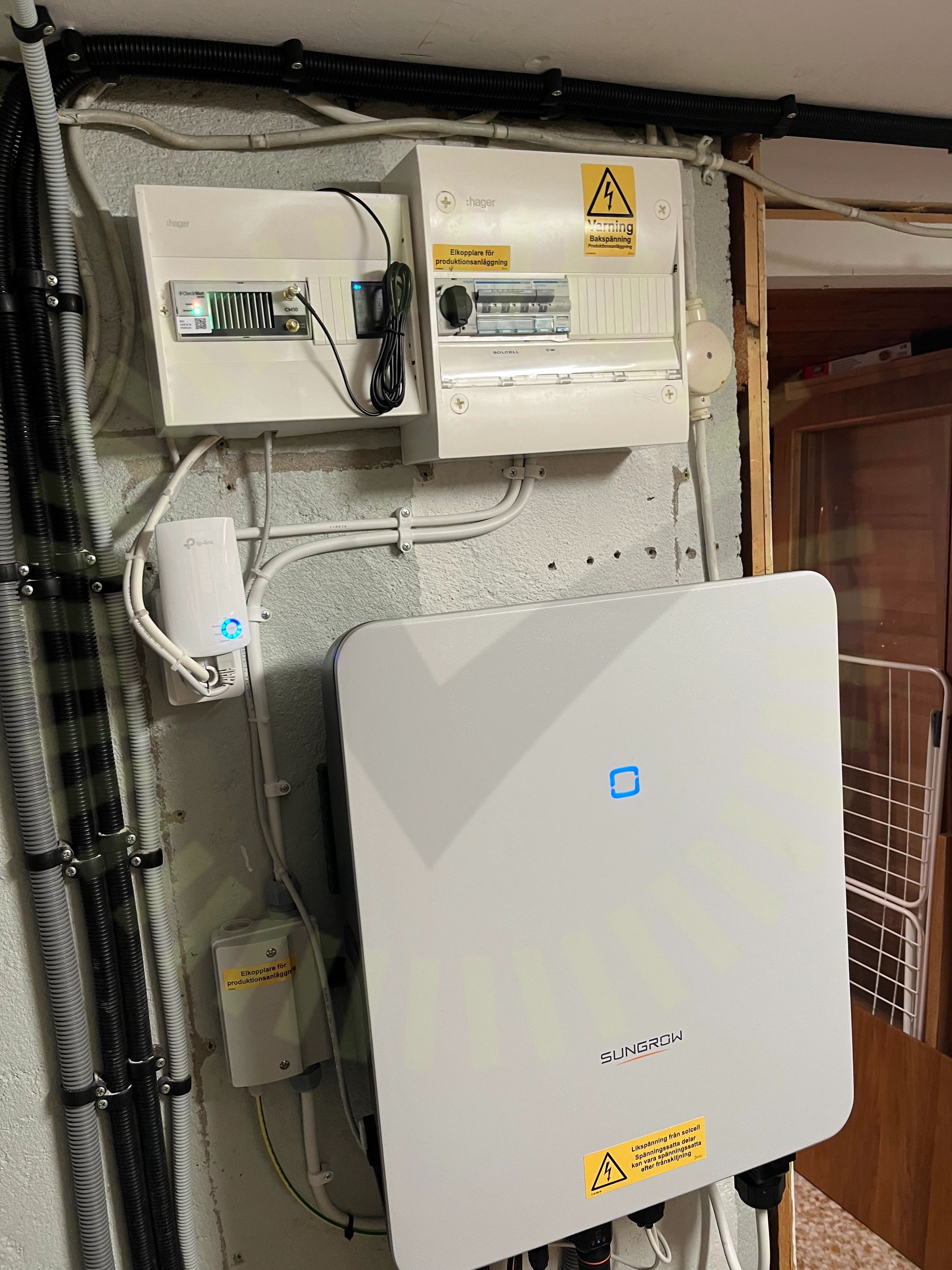

6.2 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

Godkända kontrollpunkter

38/40

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Tak 1, IBC: TopFix 200 (Betongkrok)

Anmärkningar

1/1

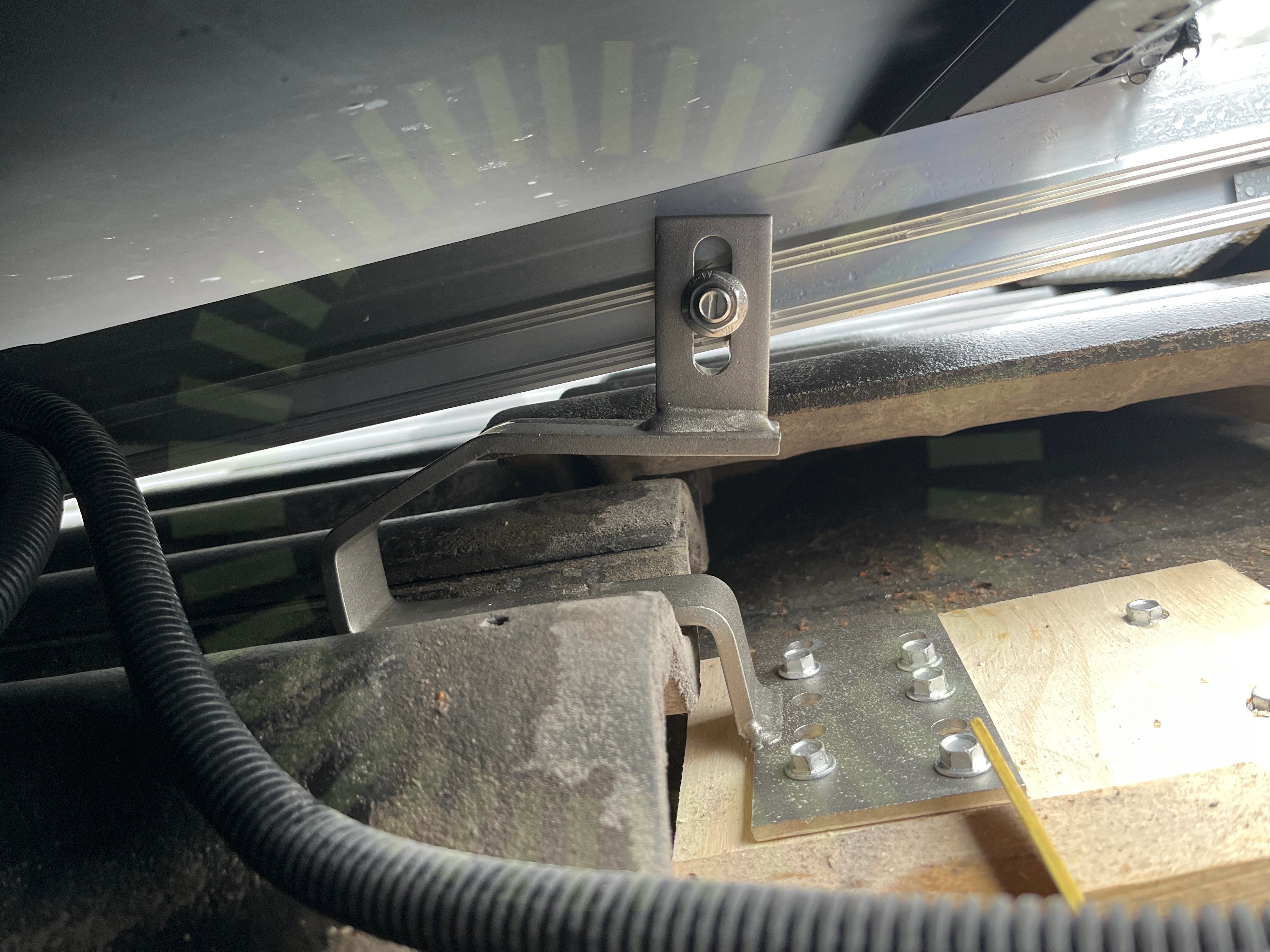

7.1 Takkrok

Inte godkänd

Takkrok har blivit skadad. Takkroken är böjd.

Undercentral

Godkända kontrollpunkter

6/6

FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
