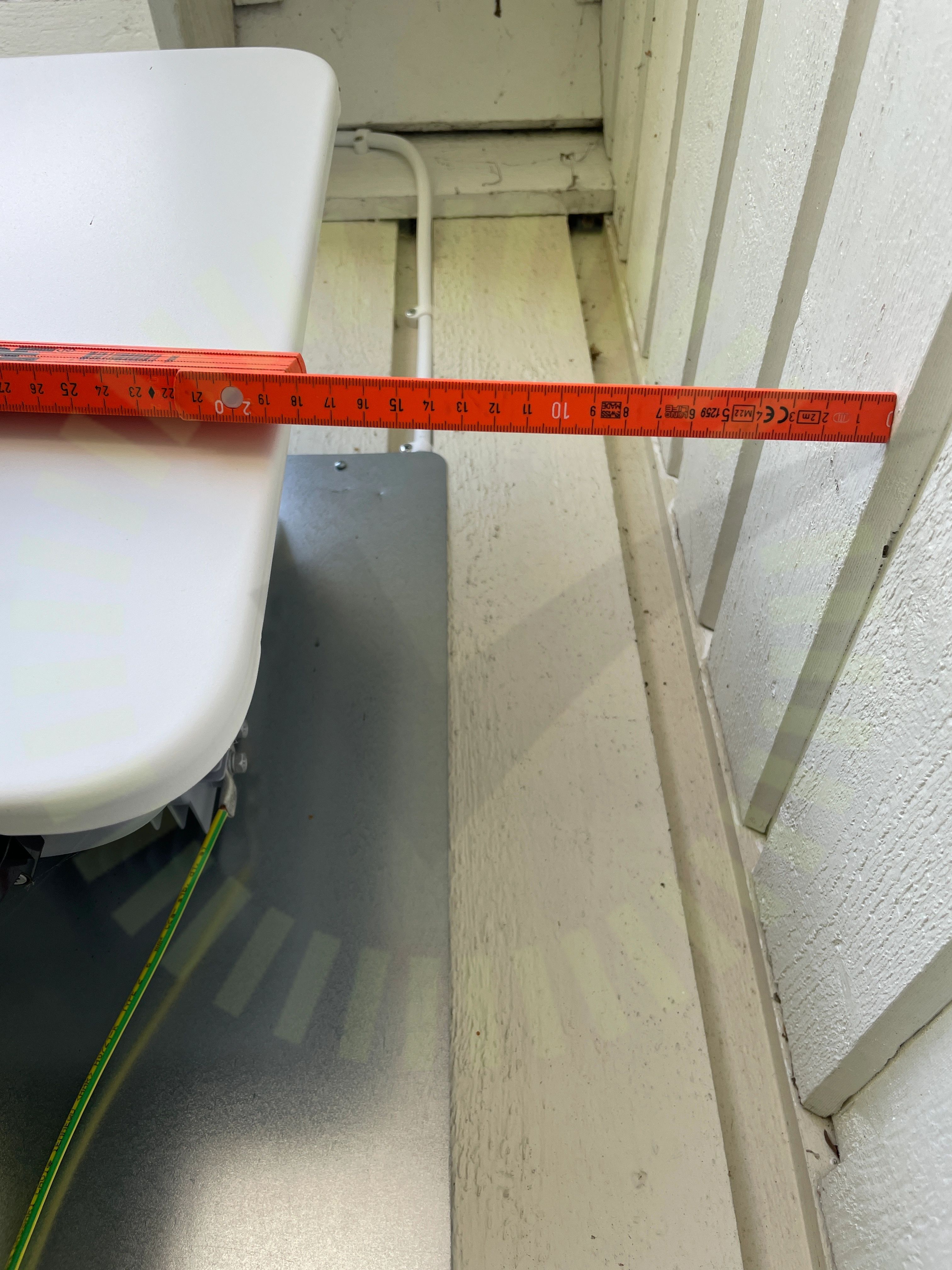

1.1 Avstånd närliggande objekt
Inte godkändVäxelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.
SUN2000-(12KTL-25KTL)-M5 Series User Manual, 2023-04-12, sid 26
Besiktningsrapport
8.4
Installation genom
Sesol
Datum
15 augusti 2023
Ort
Tormestorp, Skåne län
83% godkända17% ej godkända
Om installationen
PanelerLongi: LR5-54HIB 390-410
MontagesystemWeland Stål: Läktfästen
VäxelriktareHuawei: SUN2000-12-25KTL-M5
TillbehörSäkerhetsbrytare AC
Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Huawei: SUN2000-12-25KTL-M5
Anmärkningar
6/43

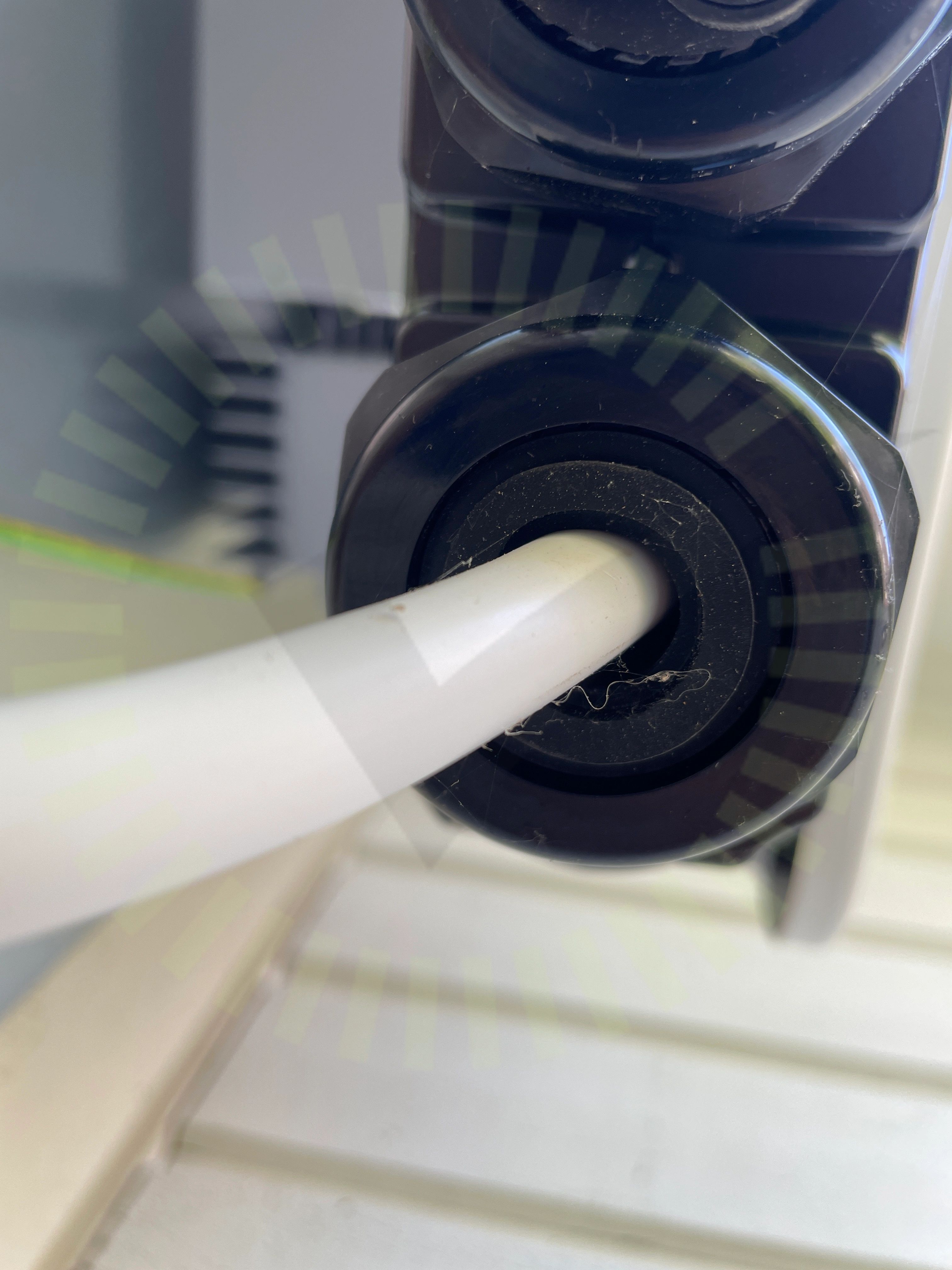

1.2 Förskruvning
Inte godkändKabeln är uppfäst på ett sådant vis att kablage och förskruvning ligger i drag mot vägg. Förskruvningen ej tät.
SUN2000-(12KTL-25KTL)-M5 Series User Manual, 2023-04-12, sid 43
1.3 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
1.4 Stress på kontakter
Inte godkändVäxelriktarens kontakter utsätts för stress från tyngden av kabelhärvan.
Staubli Monteringsanvisning MA711

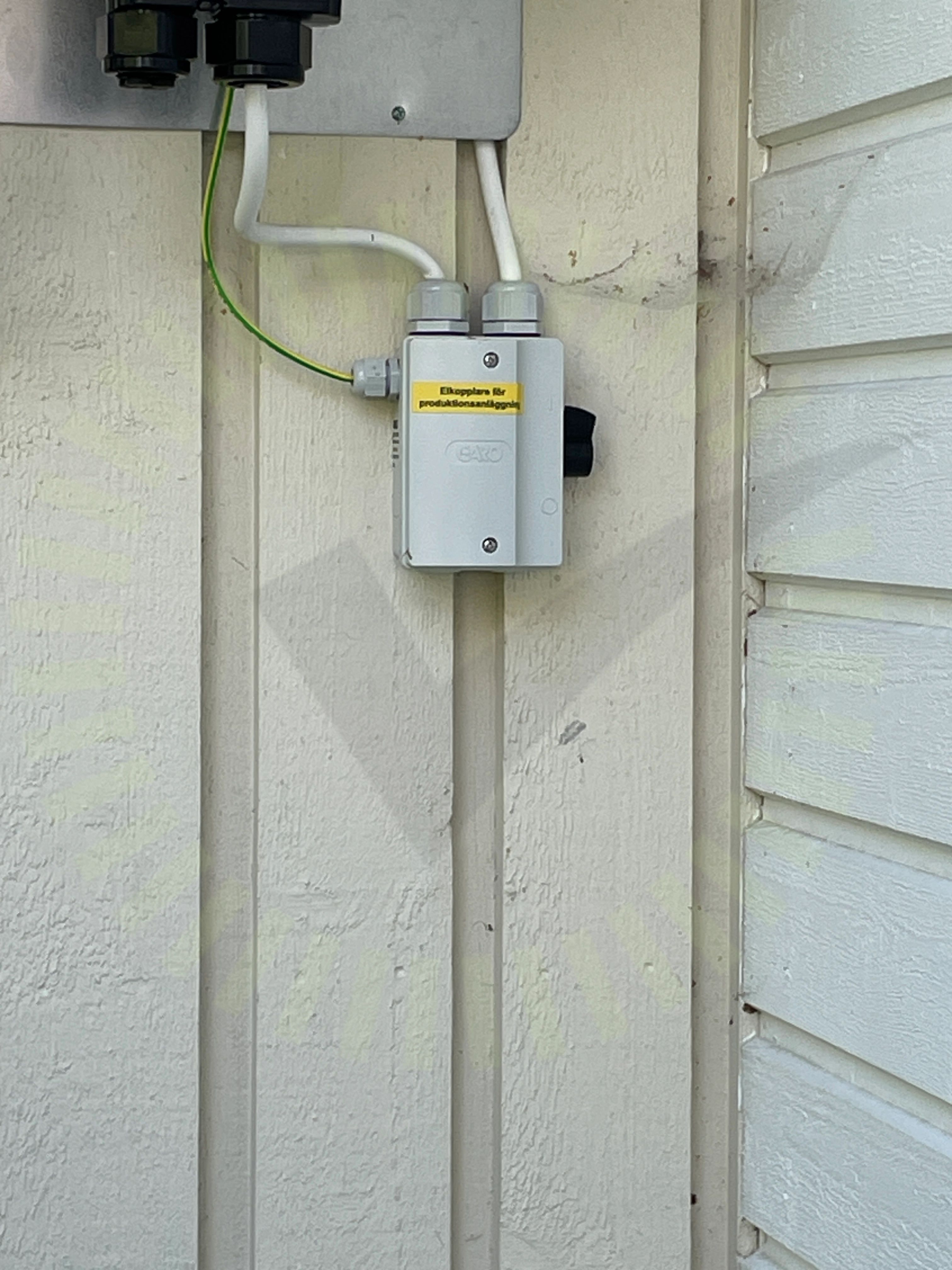

1.5 Varning för backspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning bakspänning saknas på säkerhetsbrytaren.
SEK 457, Sida 42
1.6 Skarp kant
Inte godkändKablage ligger mot skarp kant.
Godkända kontrollpunkter
36/43AC Anslutning VäxelriktareAC Kablage förläggningAvstånd till havetAvtalBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningFastsäkring av produktGenomföringarHuvudsäkringInformering av solcellerInfästningJordning av chassiKabeldimensioneringLedare anslutnaLikspänningskomponenterMax total effektMissvisande varselmärkningMärkningPlaceringSkadat kablageSträngschemaSäkringsdimensionSträngdesignUppskalad ledareVarning för likspänningVentilationVäderskyddVäxelriktarens IP klassning
Ej tillgängligt vid besiktning
1/43Tillförlitligt fäst
Longi: LR5-54HIB 390-410
Anmärkningar
4/16

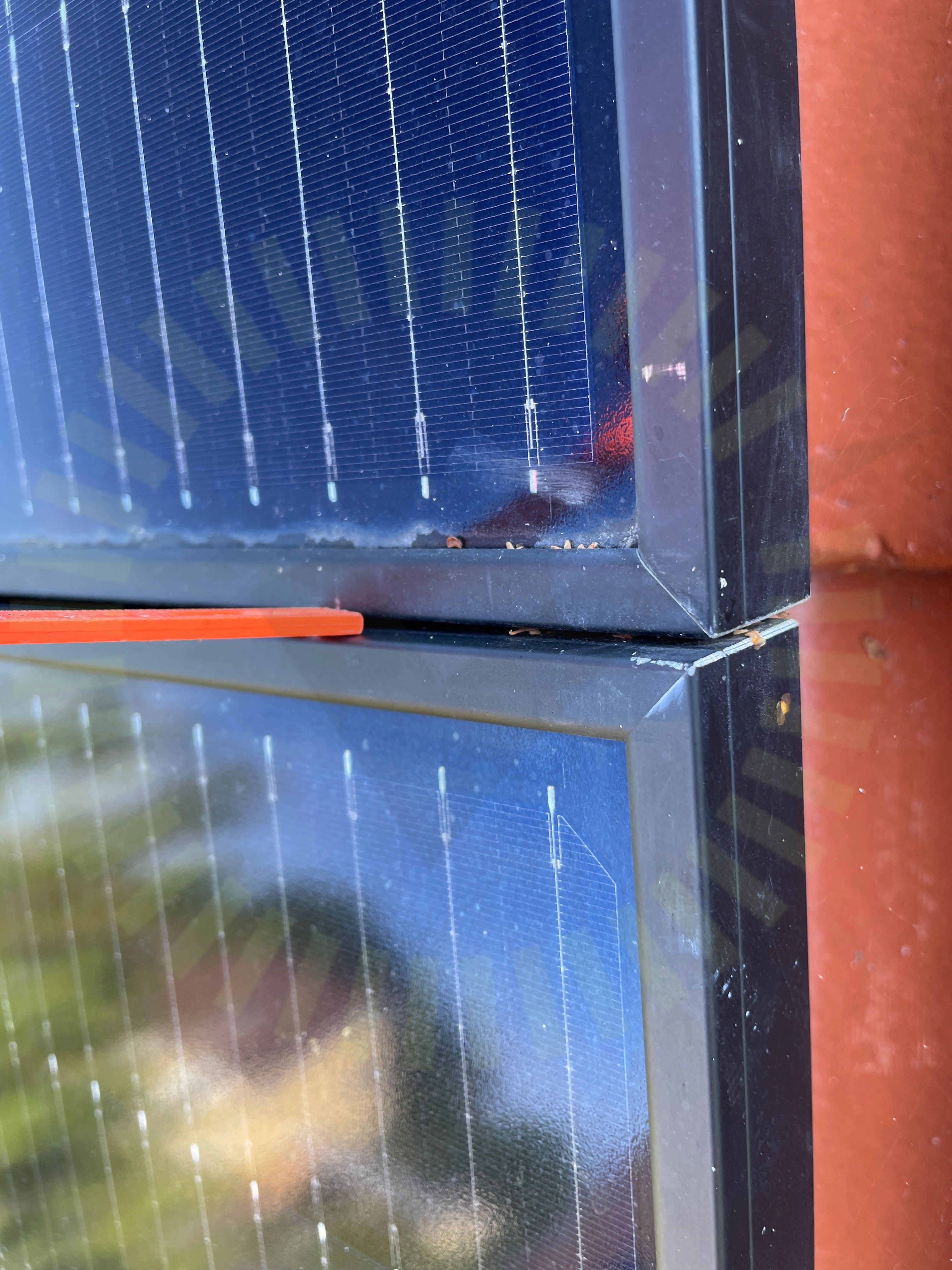

2.1 Mellanrum
Inte godkändPaneler är inte tillräckligt separerade. Tillverkaren anvisar minst 10 mm
Installation Manual for LONGi Solar PV Modules, V15, Sida 13

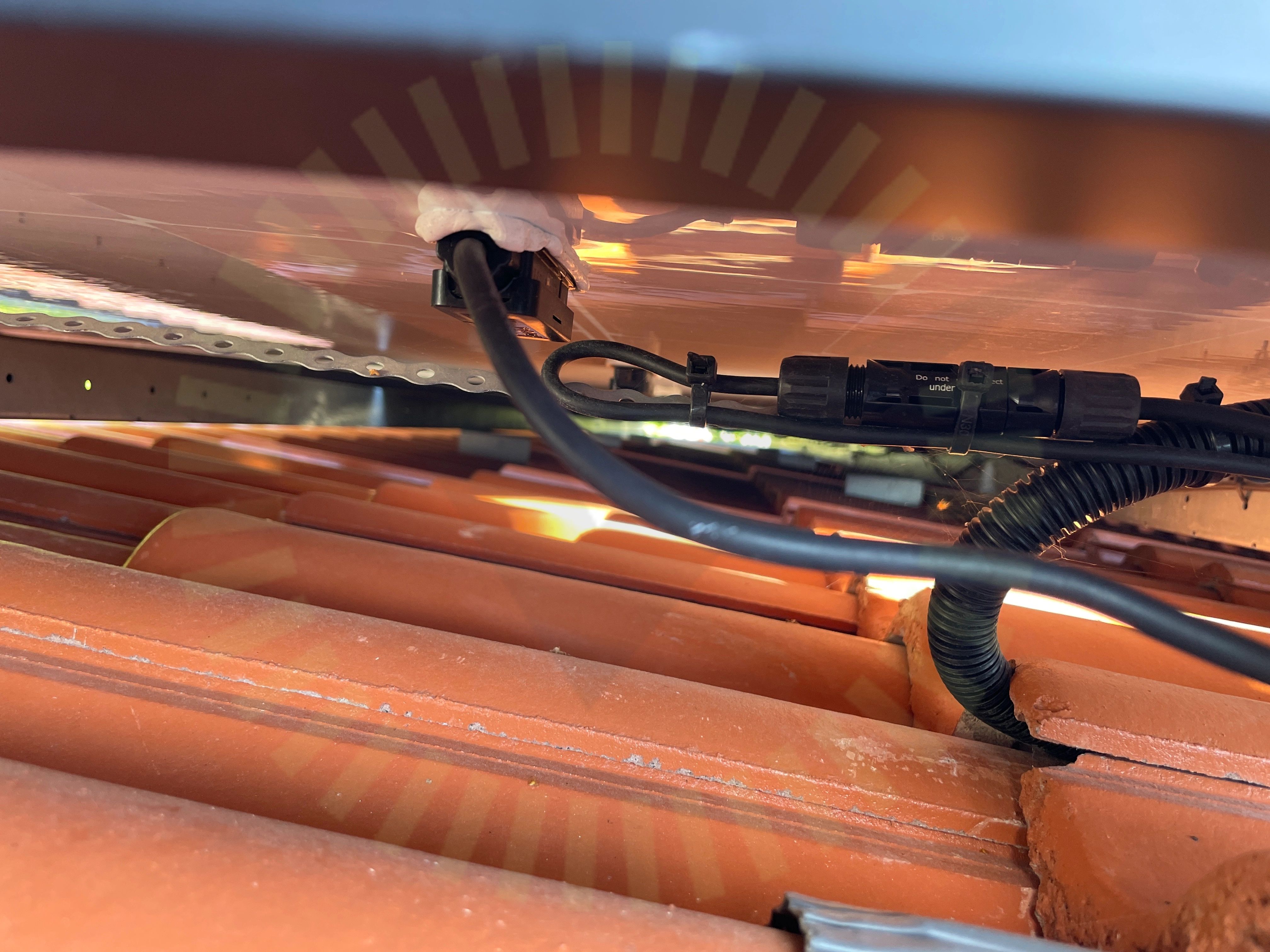

2.2 Panelkablagets böjradie
Inte godkändPanelernas kablar har en för skarp böjradie. Minsta tillåtna böjradie är 43 mm.
Installation Manual for LONGi Solar PV Modules, V15, Sida 25
2.3 Kontaktdon
Inte godkändBuntband ska inte placeras över kontaktdonens hölje. Förekommer under samtliga panelytor.
2.4 Kopplingslåda

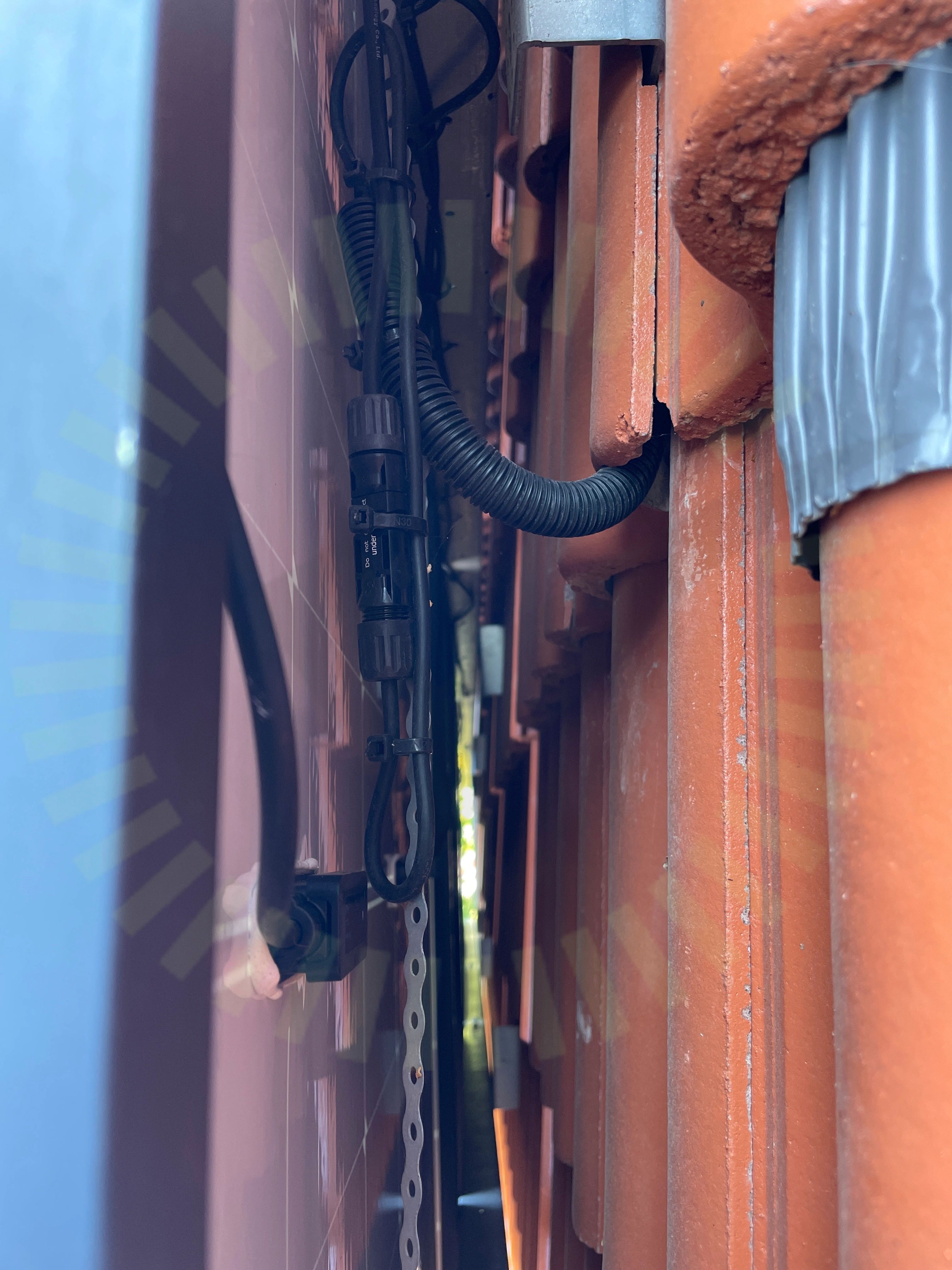

Inte godkändHängande kabel från kopplingslåda utsätter kopplingslåda för stress, förekommer även stäckta kablar ut från kopplingslåda.
Godkända kontrollpunkter
12/16Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringPunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning
Säkerhetsbrytare AC
Anmärkningar
1/6

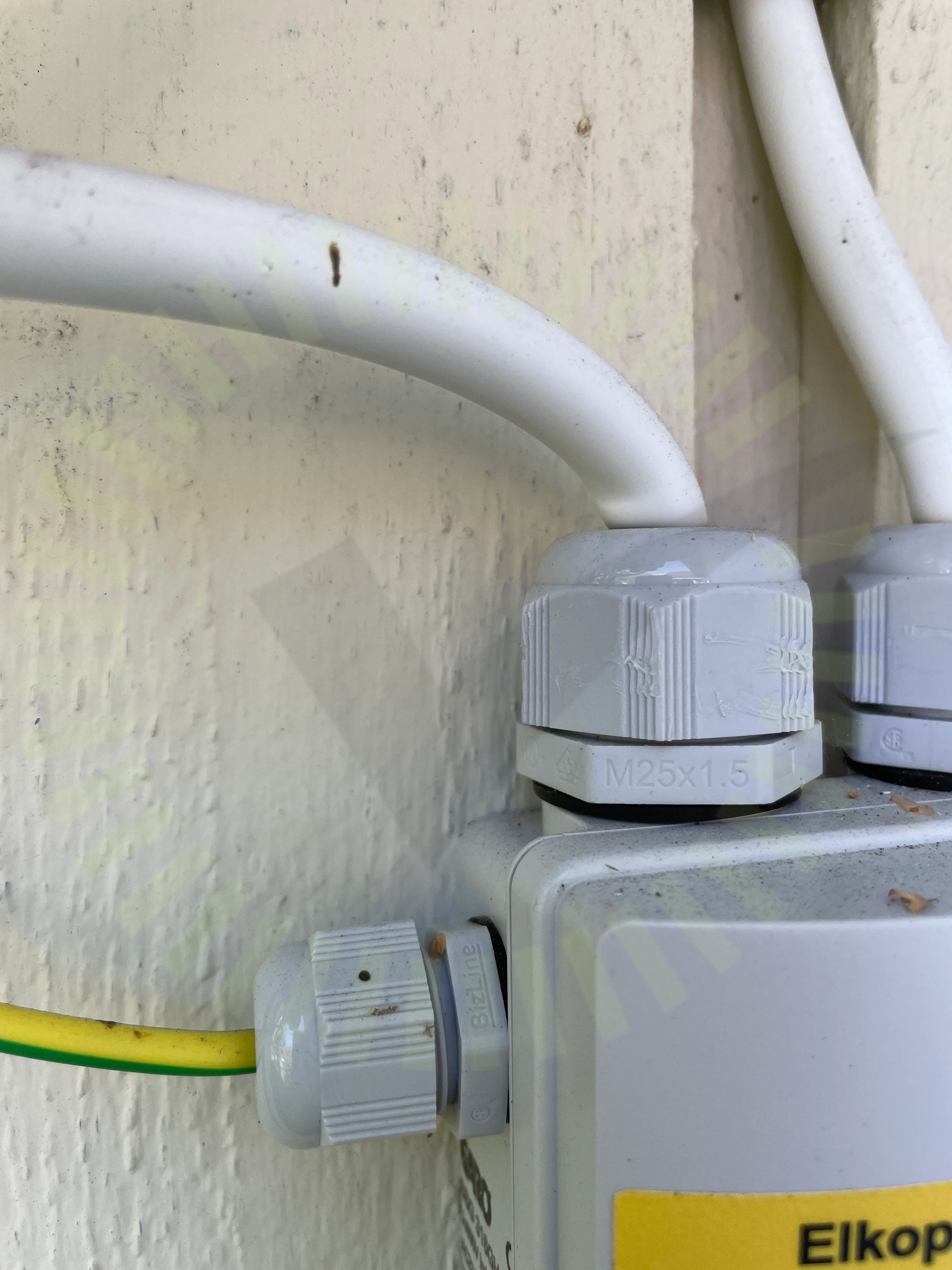

3.1 Böjradie
Inte godkändSäkerhetsbrytarens kabel är inte lämpligt installerad.
SS 436 40 00 (522.8.3)
Godkända kontrollpunkter
5/6AnslutningEgenskaperFörskruvningarInfästningPlacering
Weland Stål: Läktfästen
Anmärkningar
6/24

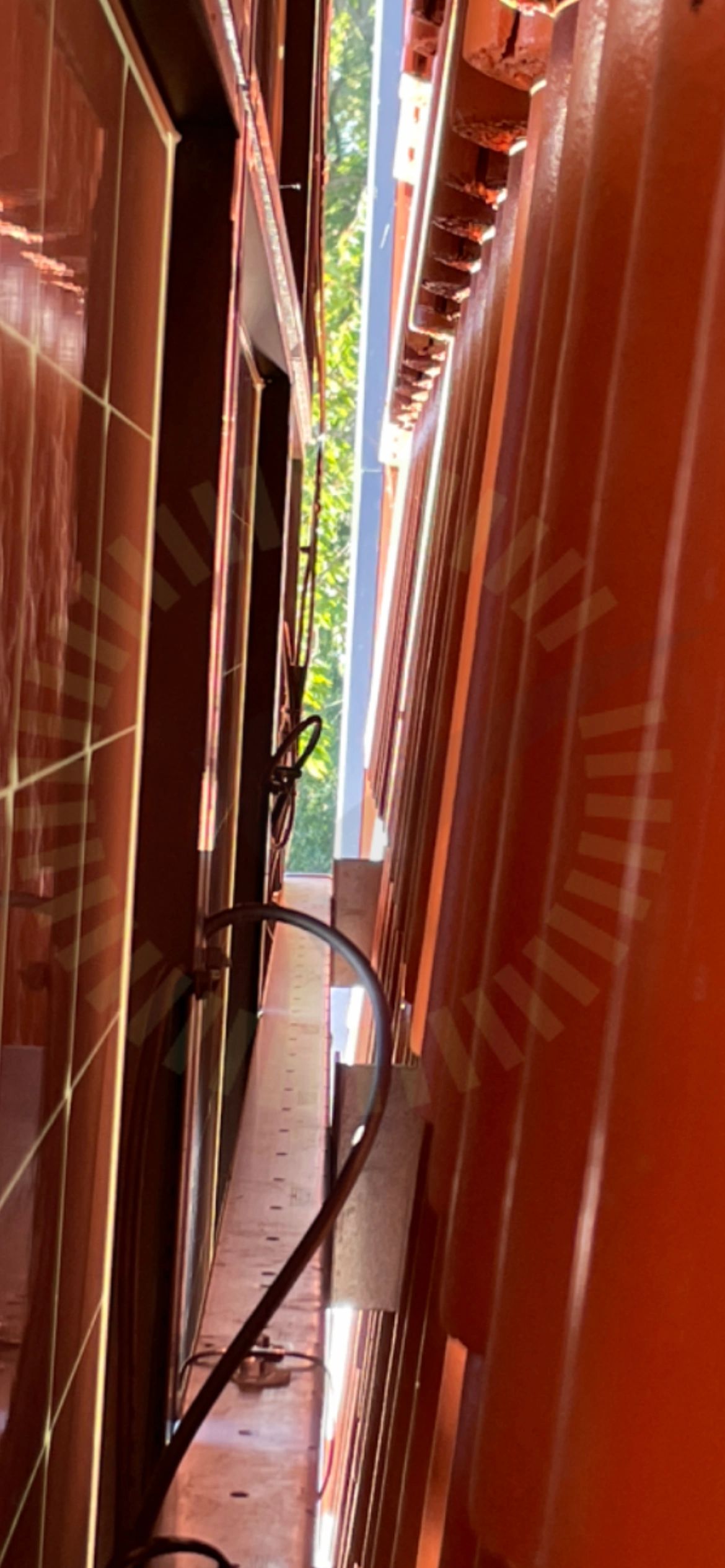

4.1 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd på flertalet ställen under panelfälten med nio paneler.

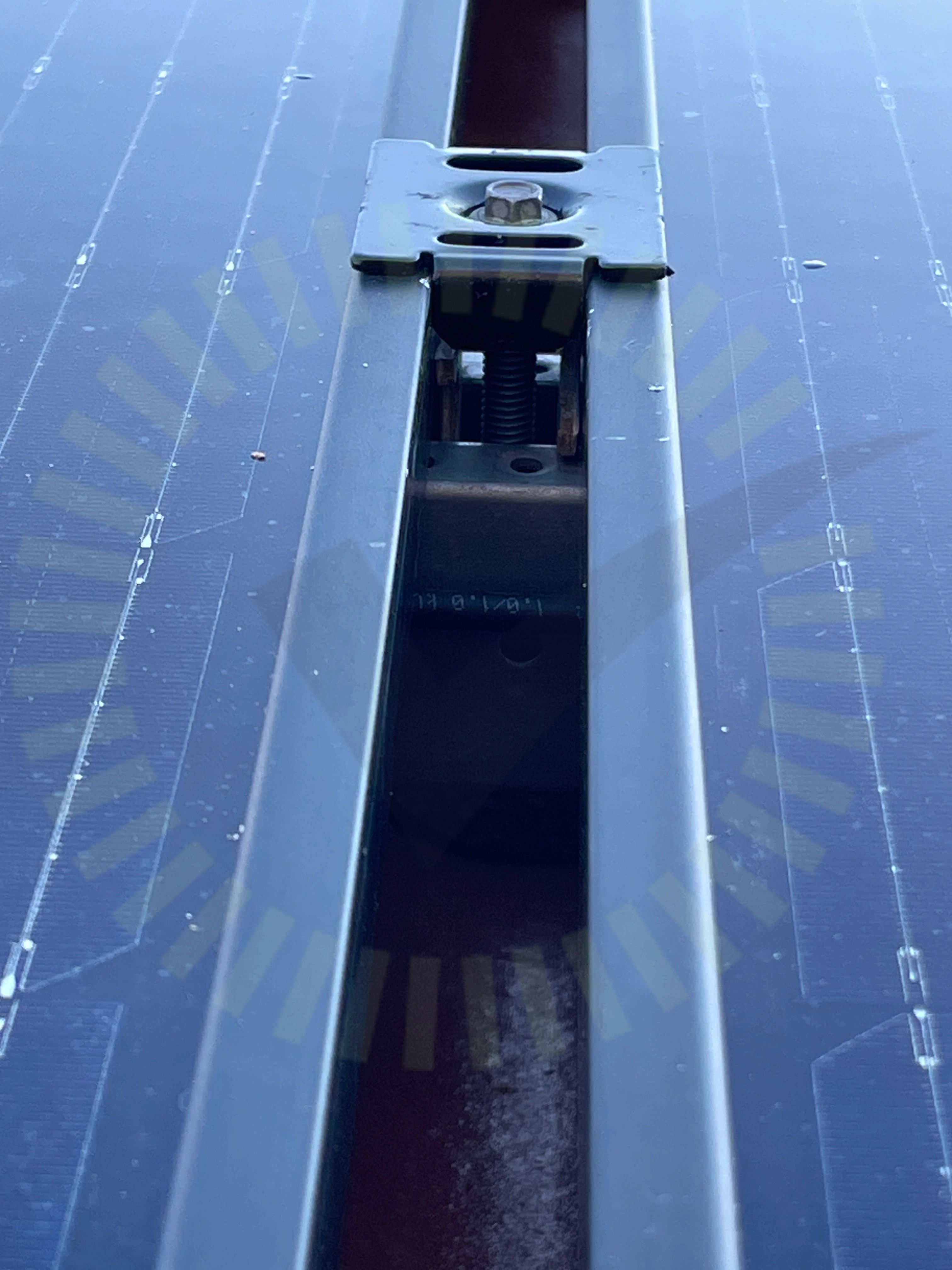

4.2 Klämmor rätt förläggning
Inte godkändFästen ligger inte korrekt i skenan, detta generellt över samtliga panelytor.
MA5111 Sid 1 (1) | Version 4 - 221117

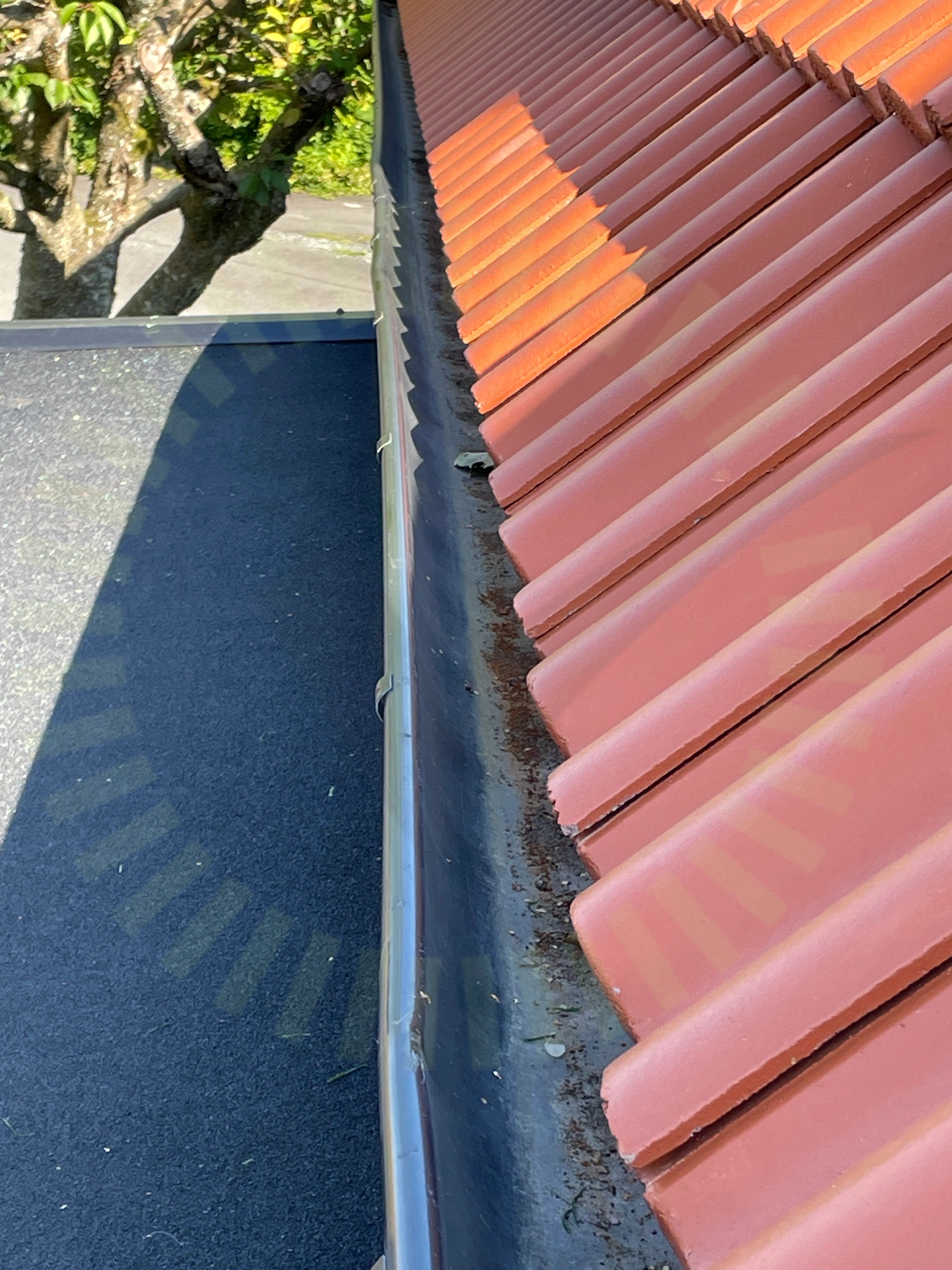

4.3 Skador
Inte godkändSkador på hängränna förekommer på båda sidor. Förekommer även större repa på panel vilket kan skapa sprickbildning övertid.

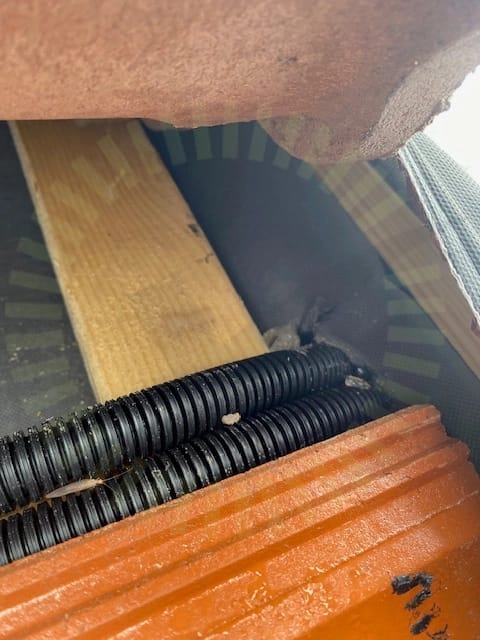

4.4 Takgenomföring
Inte godkändTakgenomföring är inte fackmässigt utförd.

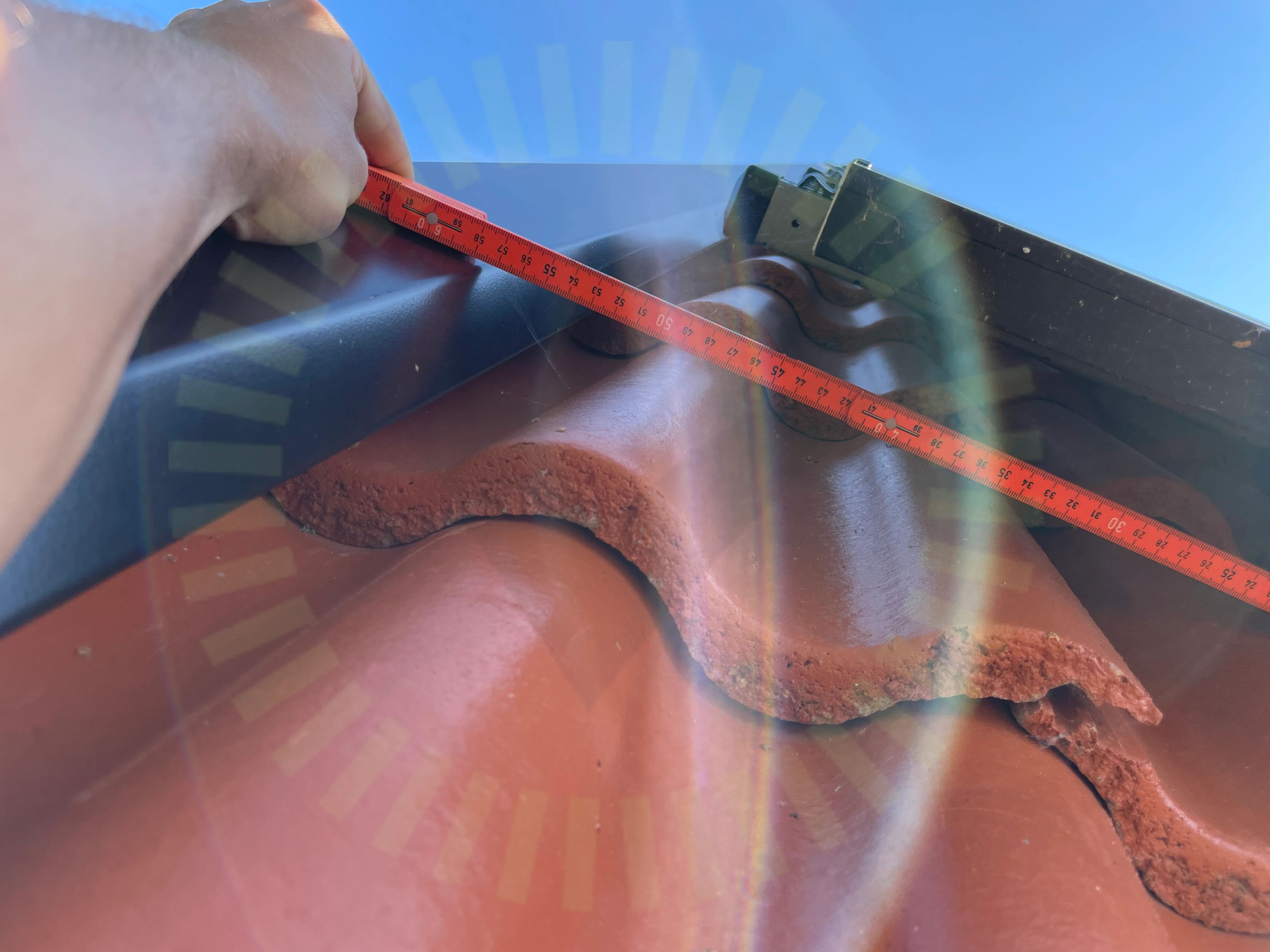

4.5 Skenornas överhäng
