Besiktningsrapport

8.9

Installation genom

Sesol

Datum

12 december 2024

Ort

Göteborg, Västra Götalands län

Fastsäkring av produkt

Klämmornas placering

Använd tätskiktsduk

+ 2

92% godkända8% ej godkända

Om installationen

PanelerLongi: LR5-66HTH

MontagesystemNordmount: Papptak

VäxelriktareHuawei: SUN2000-(3KTL-10KTL)-M1

BatteriHuawei: LUNA2000-5-15-S0

TillbehörCHINT: Huawei DTSU666 (Utan CT)

TillbehörUndercentral

TillbehörSäkerhetsbrytare AC

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

Batteri

Anmärkningar

1/15

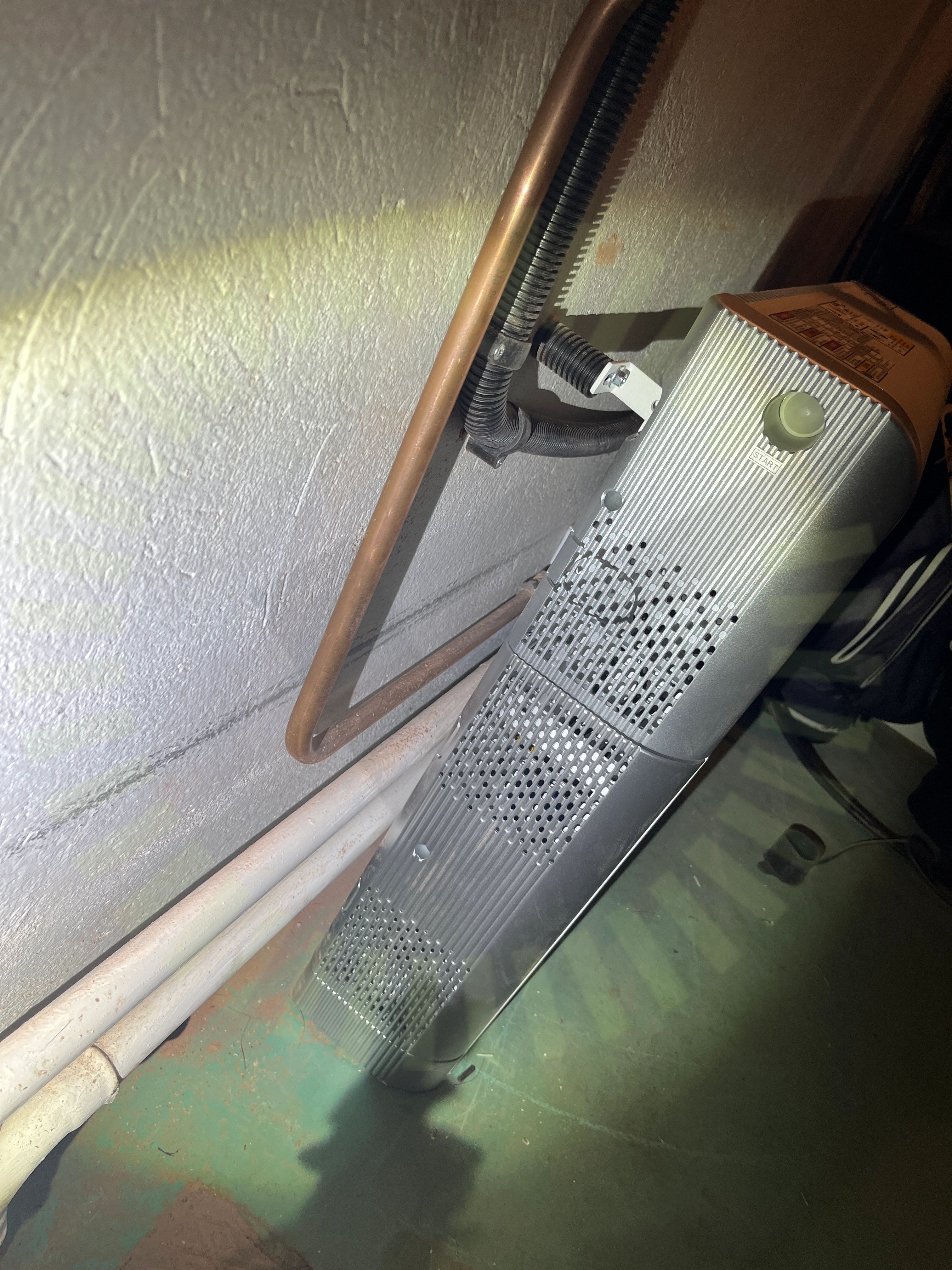

2.1 Fastsäkring av produkt

Inte godkänd

Golvinfästning är inte utförd. Alla batteripack måste då fästas i väggen. Infästningar saknas.

LUNA2000-(5-30)-S0 User Manual Issue 14 Date 2023-05-31, Sida 73

Godkända kontrollpunkter

14/15

Avstånd till havetAvstånd till växelriktareBatteri PEBatterikåporDC anslutningNärliggande objektPlacering av batteriRakt ståendeSignalkabel batteriSkadorSmart Power SensorTillgång till batterietUppfästning av kablageVäderskydd

Smartmätare

Anmärkningar

1/4

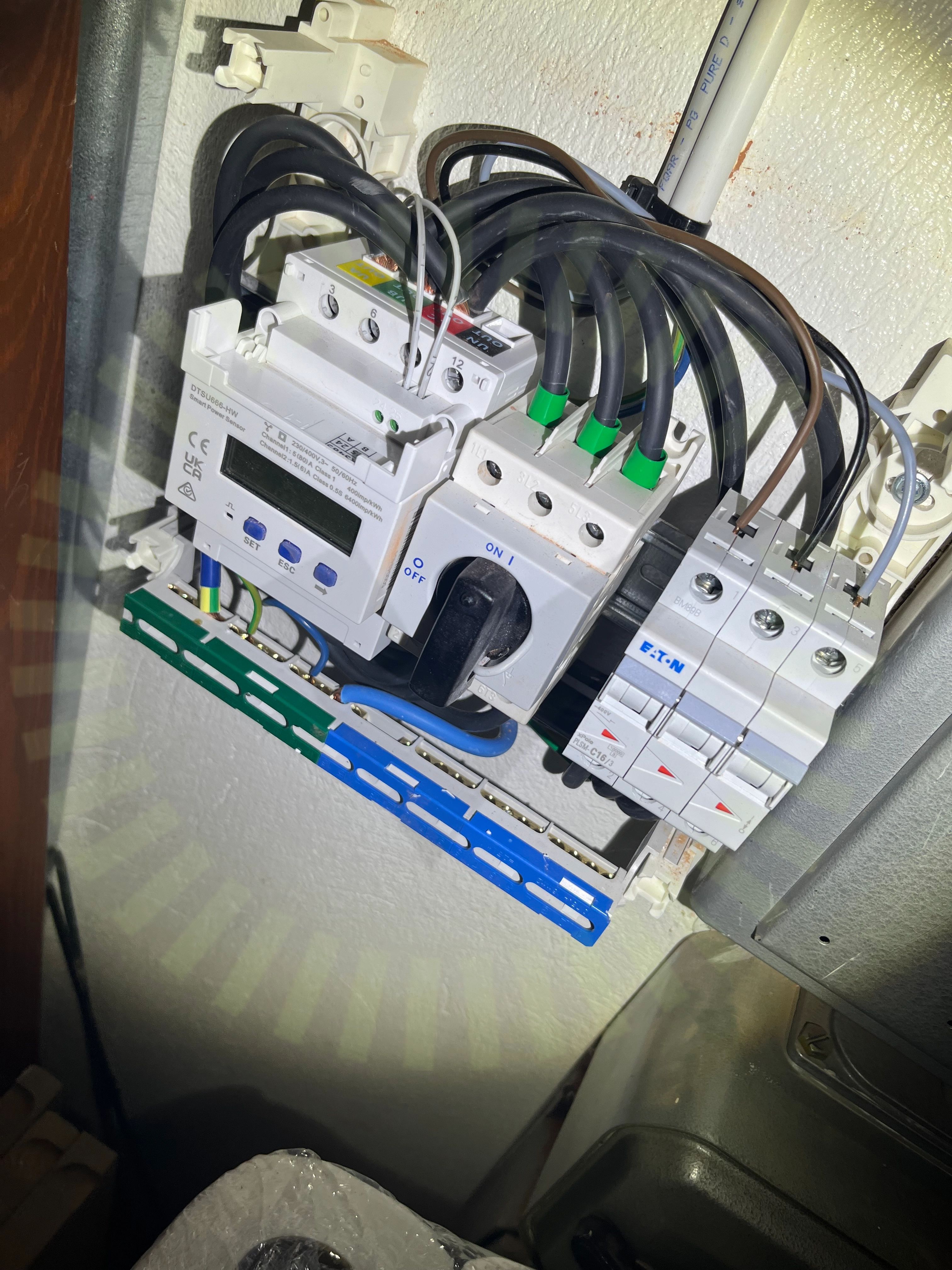

3.1 Anslutning av smartmätare

Inte godkänd

Smartmätarens matande kablar är inte korrekt anslutna. Neutralledare saknas på ovansidan.

DTSU666-HW Smart Power Sensor Quick Guide Issue: 08 Date: 2022-08-20, Sida 5-6

Godkända kontrollpunkter

3/4

Fastsäkring av produktSignalkabel till växelriktarenSkador signalkablage

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, Longi: LR5-66HTH

Anmärkningar

2/17

5.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Installation Manual for LONGi Solar PV Modules V18, Sida 14-15

5.2 Skador på panel

Inte godkänd

Längre repor finns på panelerna.

Godkända kontrollpunkter

14/17

Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkuggningSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/17

Strängförläggning

Tak 1, Nordmount: Papptak

Anmärkningar

3/24

6.1 Använd tätskiktsduk

Inte godkänd

Tätskiksduk överlappar inte tillräckligt mycket runt om tätsiktsplattan.

Nordmount: Papptak - Monteringsanvisning, Sida 4

6.2 CC infästningar

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning

6.3 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

19/24

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarStödplatta infästningSvetsning av pappSäkerhetsavståndVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

2/24

Infästning i råspontStödplatta placering

Undercentral

Godkända kontrollpunkter

6/6

InfästningIP-KlassningKabelinföringarPEN-ledarePlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

1/36

9.1 Genomföringar

Inte godkänd

Genomföring inte tillförlitligt tätad.

SS 436 40 00 (527.2.1)

Godkända kontrollpunkter

33/36

AC anslutning växelriktareAC kablage förläggningAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max StrömDubbel matningEnkelisolerade ledareHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetUtrymmeVäderbeständigt materialVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

2/36

DC Max SpänningDC Min Spänning
