1.1 Strängschema
Inte godkändSträngschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Besiktningsrapport
9.6
Installation genom
EcoKraft
Datum
8 november 2023
Ort
Gullaskruv, Kalmar län
94% godkända6% ej godkända
Om installationen
PanelerSolarWatt: Vision 60M
MontagesystemTaberg Marksystem
MontagesystemK2: SingleRail: Single Hook 3S
VäxelriktareSMA: Sunny Tripower X 12-25kW-50
TillbehörUndercentral
TillbehörSMA: Energy Meter
Installerad av EcoKraft som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmän
Anmärkningar
1/3Godkända kontrollpunkter
1/3Mätprotokoll DC
Ej tillgängligt vid besiktning
1/3Avtal
K2: SingleRail: Single Hook 3S
Godkända kontrollpunkter
24/24DC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningarKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaMittklämmorPlaceringSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSkruvar korrektSnö- och VindlastberäkningTakets lutningTakgenomföringTakkrokarnas CCTakstolsinfästningTvådelad takkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor
SMA: Energy Meter
Godkända kontrollpunkter
1/1Smartmätare
SMA: Sunny Tripower X 12-25kW-50
Anmärkningar
5/41
4.1 DC Kablage förläggning
Inte godkändEj klart, ska byggas igen. Kopplingspunkter ska vara uppmärkta och åtkomliga och dold dragning ska märkas upp.
4.2 Fastsäkring av produkt
Inte godkändVäxelriktaren är inte fastsäkrad ordentligt.
STPxx-50-BE-sv-10 | Version 1.0, Sida 27
4.3 Strängdesign
Inte godkändSträngarnas mätvärden indikerar att strängar av olika längd kopplats till ingångar mot samma MPPT. Ska kopplas enligt projekteringsunderlaget från SMA.

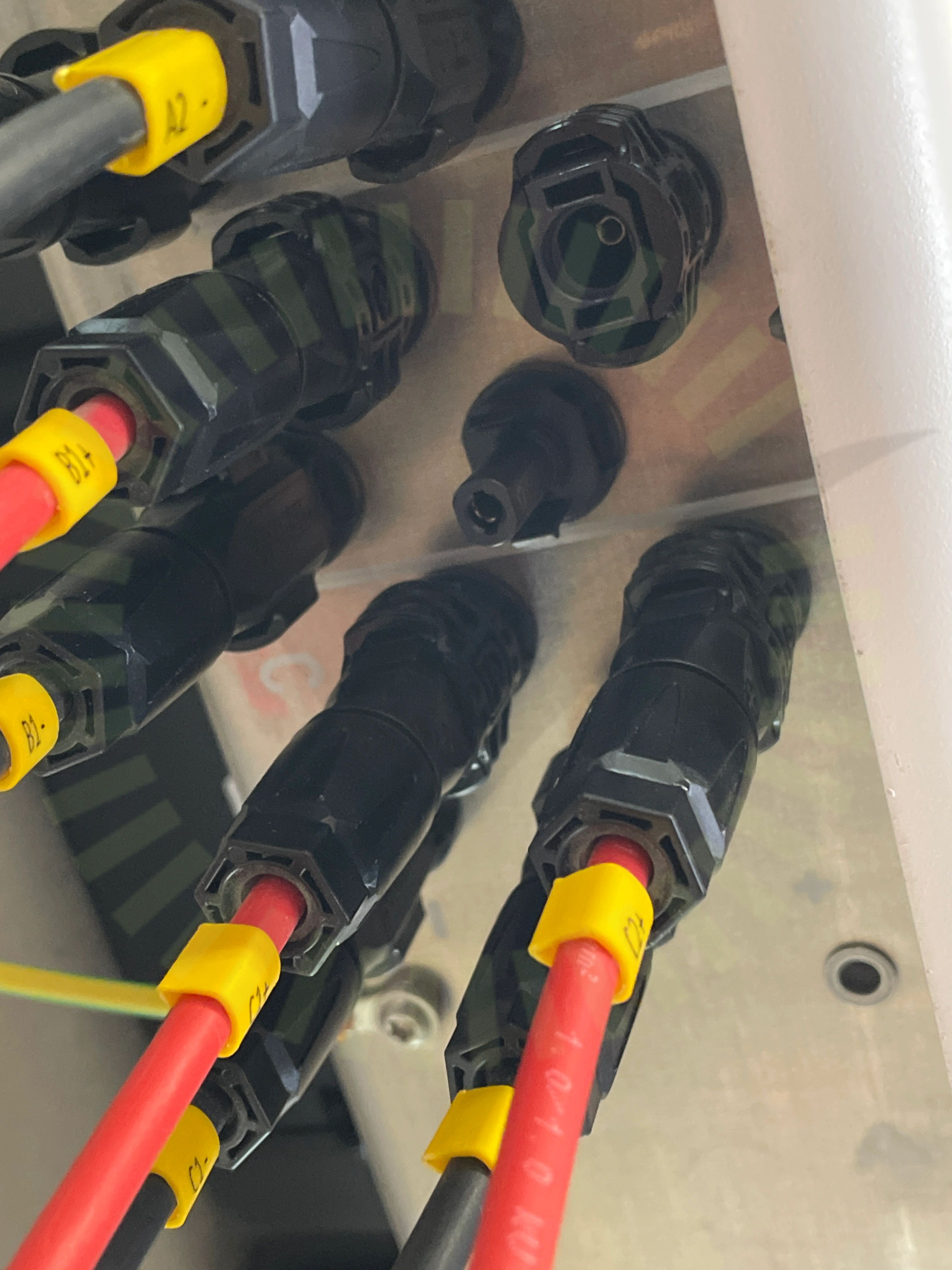

4.4 Tätningsinsatts
Inte godkändEj inkopplade ingångar ska tätas enligt tillverkarens anvisningar.
STPxx-50-BE-sv-10 | Version 1.0, Sida 48

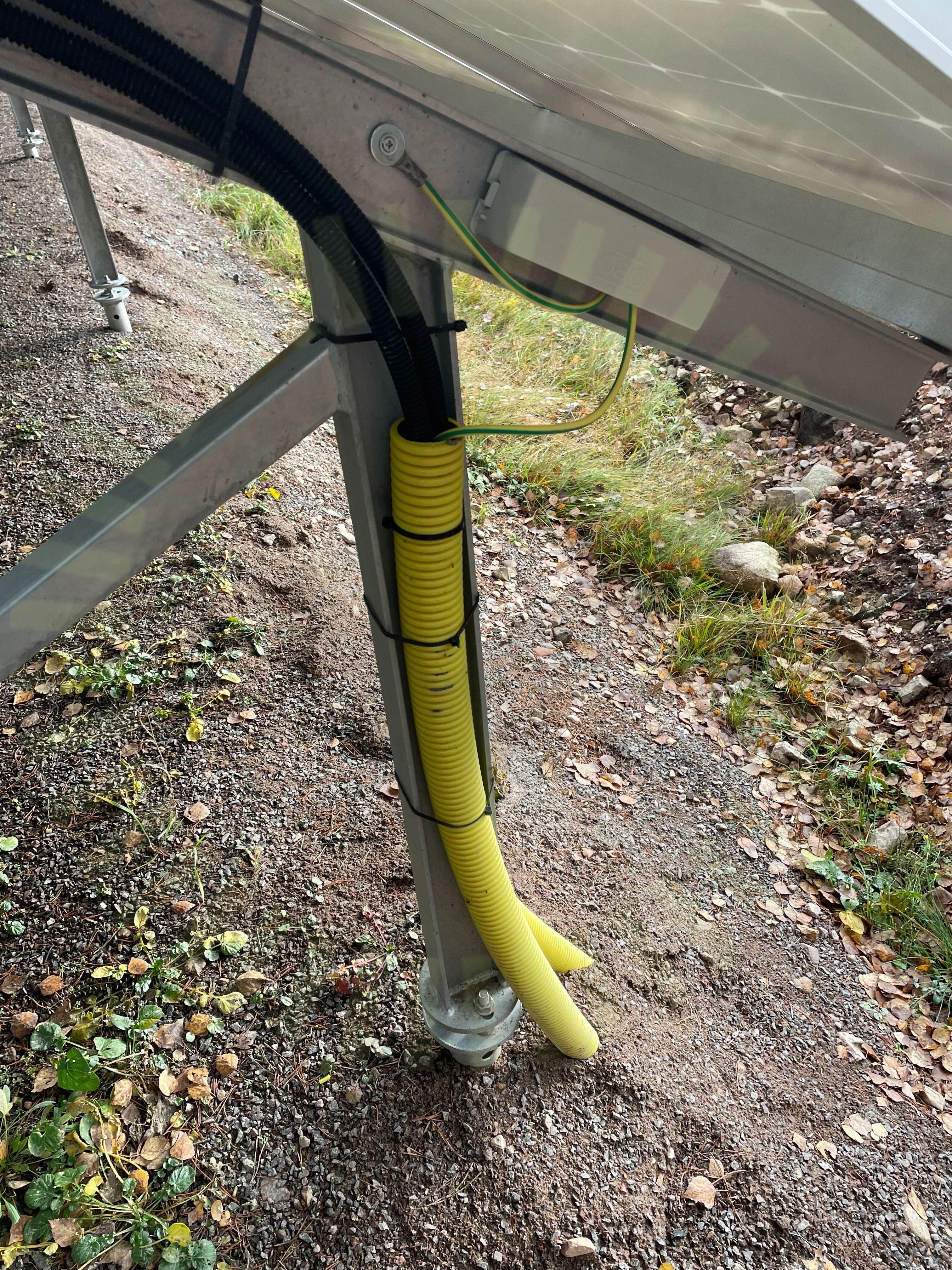

4.5 Väderbeständigt material
Inte godkändAnvänt material ej väderbeständigt. Markrör ska ej utsättas för UV-strålning utan dokumentation på UV resistens.
Godkända kontrollpunkter
36/41AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektDC Kablage egenskaperDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFörskruvningHuvudsäkringIdentifieringInformering av solcellerInfästningJordfelsbrytareJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillförlitligt fästTillgänglighetVarning för backspänningVarning för likspänningVäderskyddVäxelriktarens IP klassning
SolarWatt: Vision 60M
Anmärkningar
1/32
5.1 Mellanrum panelram
Inte godkändTillverkaren anvisar 5 mm separation för termisk expansion.
SOLARWATT INSTALLATION INSTRUCTIONS FOR FRAMED GLASS-GLASS MODULES, Sida 3
Godkända kontrollpunkter
31/32DräneringshålDräneringshålFästenas placeringFästenas placeringFästenas storlekFästenas storlekFörbindelse av kontakterFörbindelse av kontakterFöremål mot bakstyckeFöremål mot bakstyckeKlämmornas överlappningKlämmornas överlappningKontaktdonKontaktdonKopplingslådans riktningKopplingslådans riktningMellanrum panelramPanelkablaget generell böjradiePanelkablaget generell böjradiePunktbelastningPunktbelastningSkador på panelSkador på panelSkuggaSkuggaSpänningar i ramSpänningar i ramStress på kontakterStress på kontakterSträngförläggningSträngförläggning
Taberg Marksystem
Anmärkningar
1/166.1 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas vid besiktning.
Tillverkarens montageanvisningar
Godkända kontrollpunkter
15/16CC mått markstativDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästning markstativKabeldragning mellan takytorKabeluppfästningMarkinfästningMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSkenskarvarÄndklämmor
Undercentral
Godkända kontrollpunkter
6/6FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
