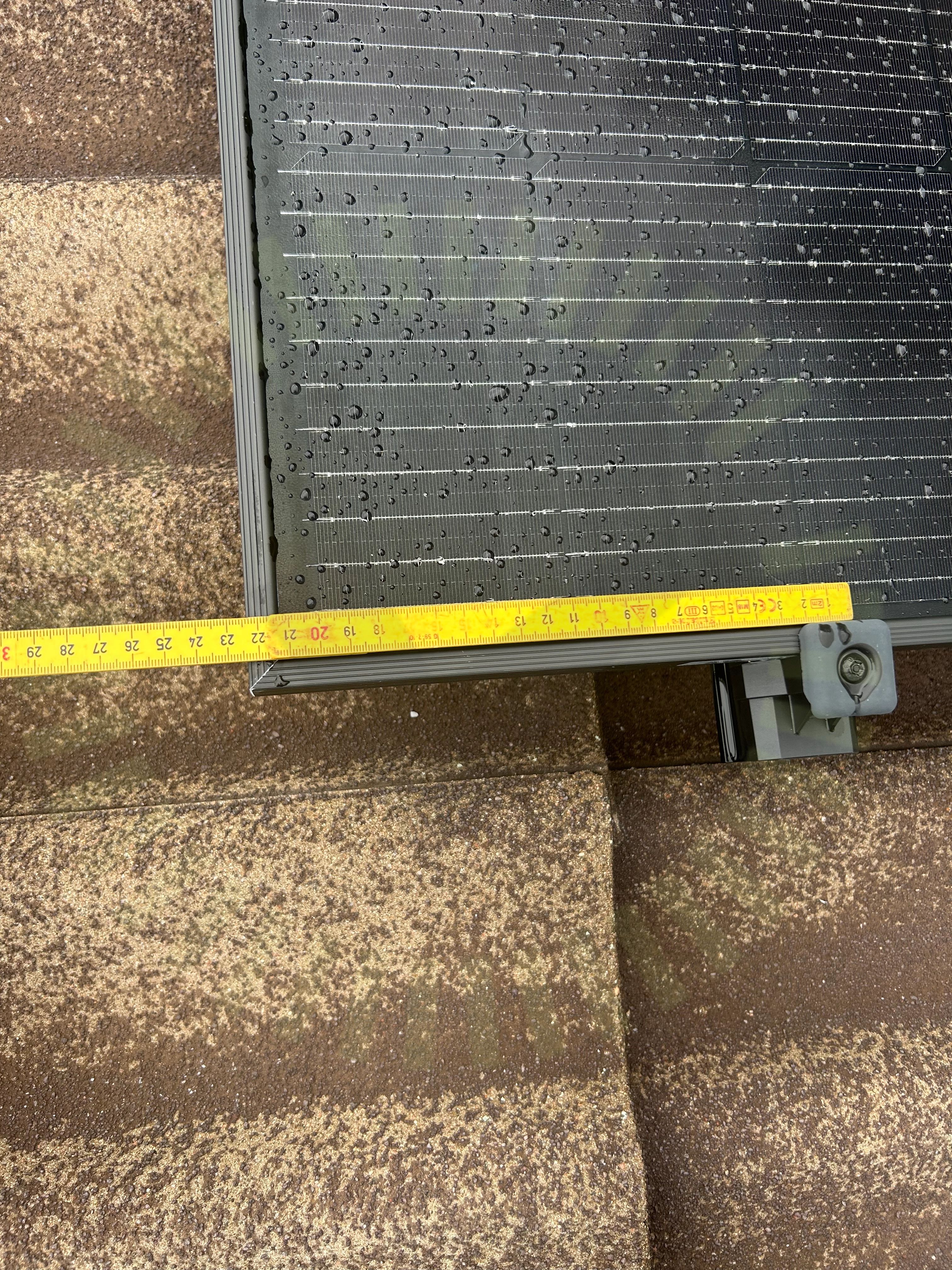

1.1 Klämmornas storlek
Inte godkändMontagesystemets fästen är för små och följer inte tillverkarens anvisningar kring fästenas storlek.
1KOMMA5°: Module Installation manual EN 23.07, Sida 17
Besiktningsrapport
9.6
Installation genom
1KOMMA5°
Datum
3 juli 2024
Ort
KARLSTAD, Värmlands län
96% godkända4% ej godkända
Om installationen
Paneler1Komma5° - Fullblack
MontagesystemESDEC Lutande Panntak
VäxelriktareEnphase: IQ8 Series
BatteriEnphase: IQ BAttery 3T
TillbehörUndercentral
TillbehörEnphase: IQ Gateway Metered
Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
1Komma5° - Fullblack
Anmärkningar
1/17Godkända kontrollpunkter
16/17Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablaget böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Allmän
Godkända kontrollpunkter
2/2AvtalSträngschema
Enphase: IQ BAttery 3T
Godkända kontrollpunkter
10/10AC anslutning Avstånd närliggande objektFastsäkring av produktPlacering av batteriSkadorSmartmätareSäkringsdimensionTillgång till batterietUppfästning av kablageVäderskydd
Enphase: IQ Gateway Metered
Godkända kontrollpunkter
6/6Anslutning av CT klämmorFastsäkring av produktKommunikation med batteriMatning till smartmätarePlacering av CT klämmorSkador signalkablage
Enphase: IQ8 Series
Anmärkningar
4/40

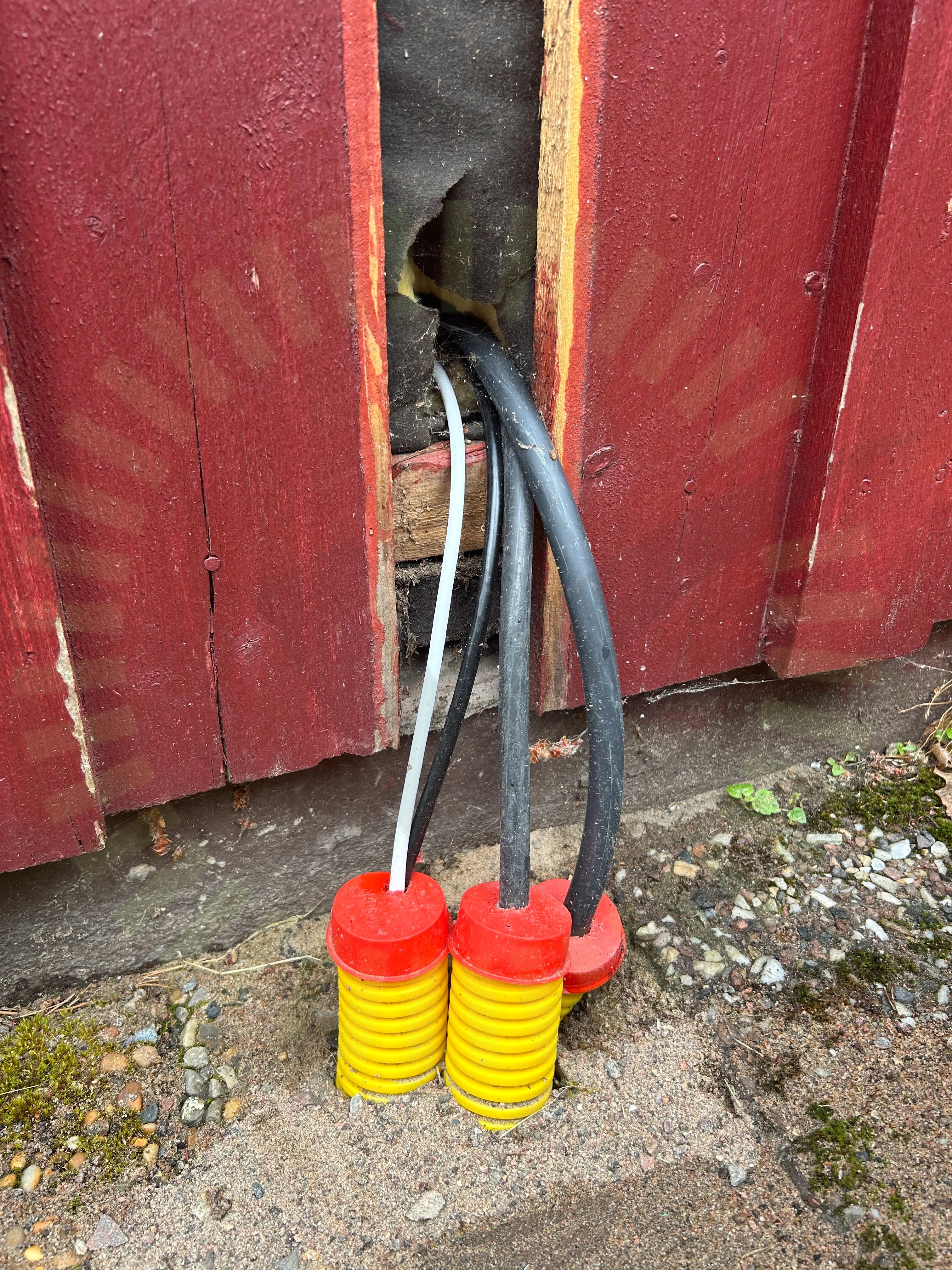

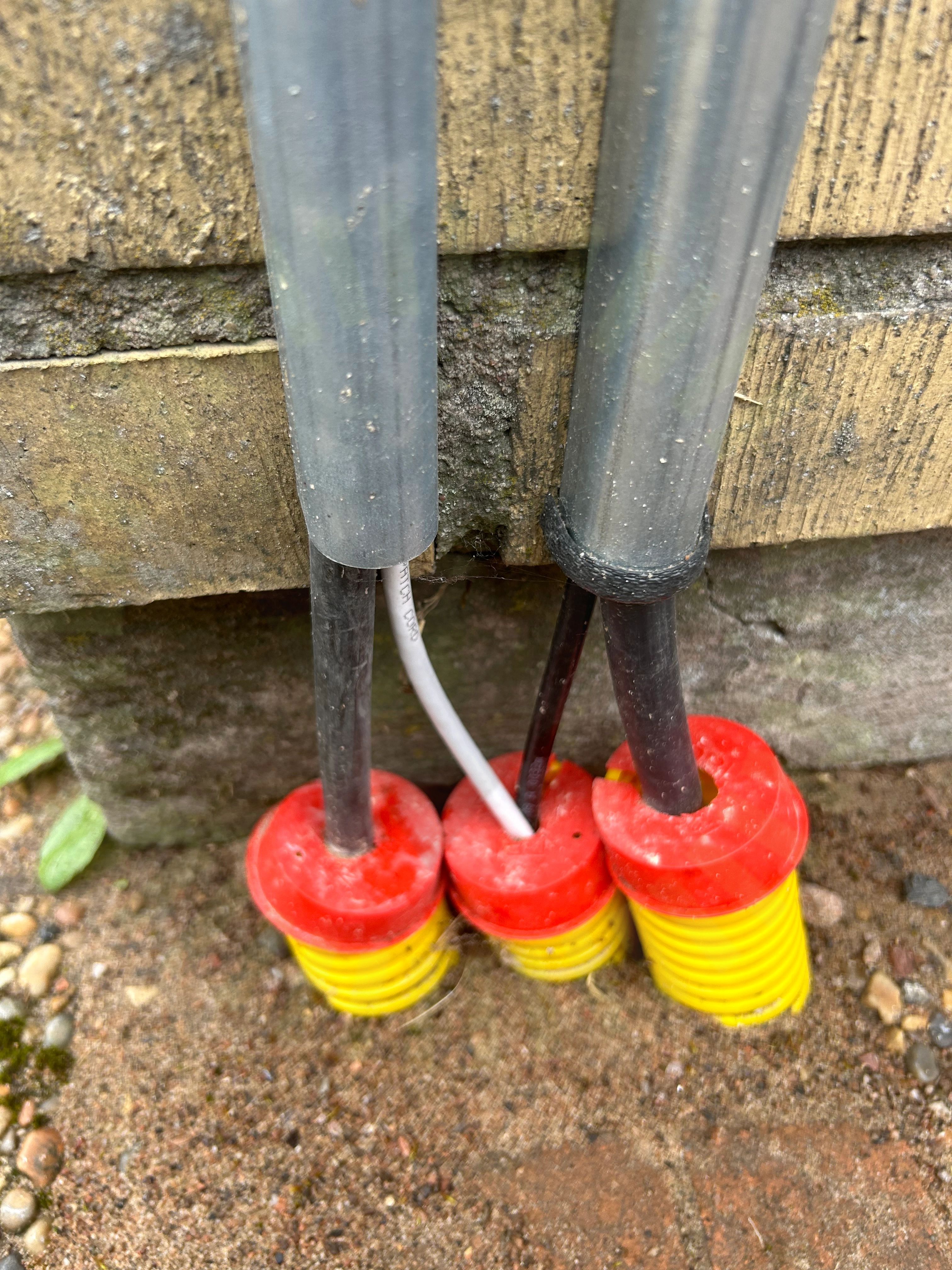

5.1 Genomföringar
ÖverenskommelseGenomföring är inte tätad. Kund skall åtgärda.
SS 436 40 00 (527.2.1)
5.2 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
SS 436 40 00 (712.514.101)

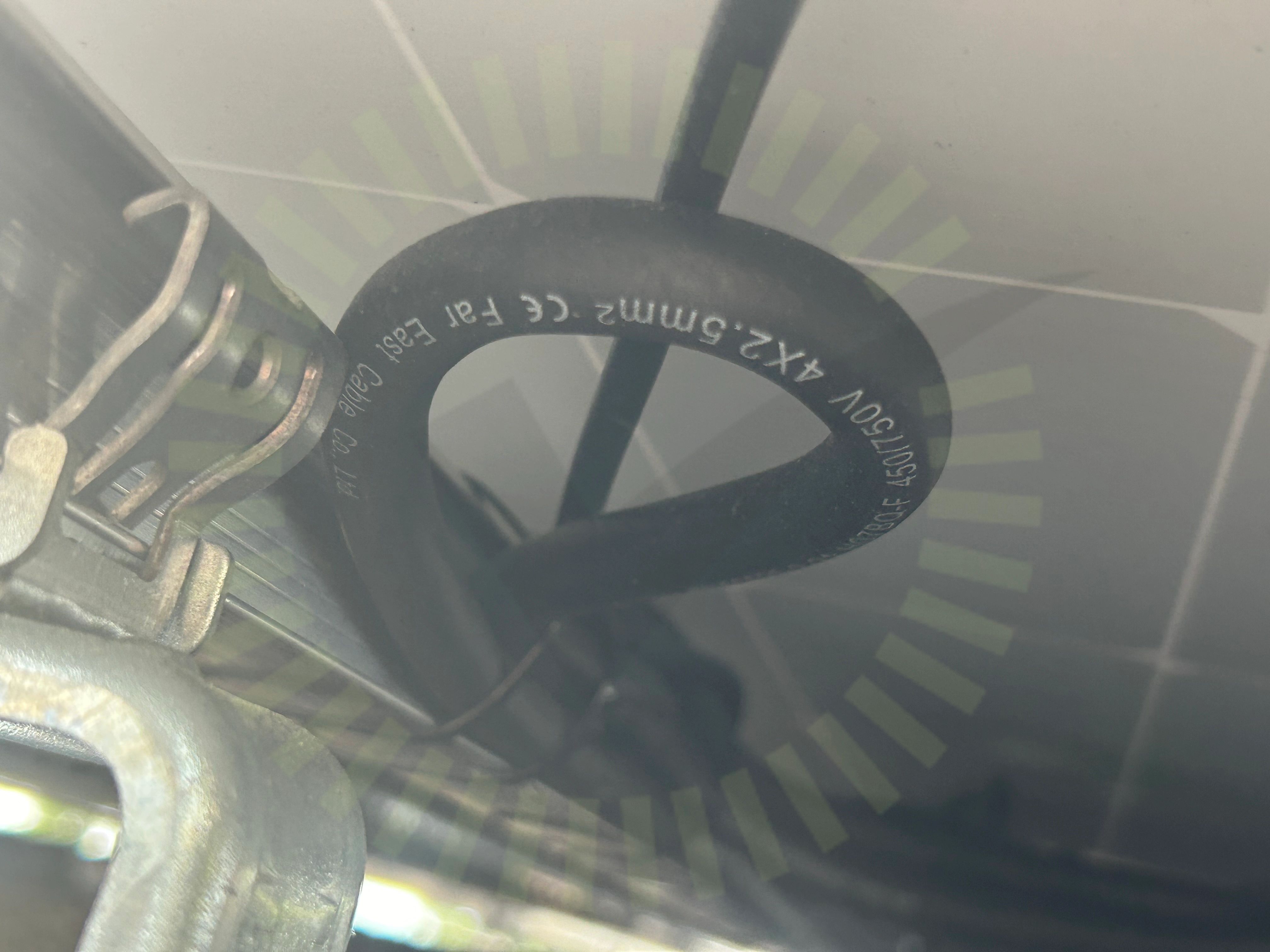

5.3 Kabeldragning
Inte godkändKabelns böjradie är för snäv. 120 mm är minsta tillåtna böjradie.
IQ8 Series Microinverter Installation Manual-IOM-00030-1.0 SV 2023-08-25, Sida 17
5.4 Mekanisk påverkan
Inte godkändKablage är inte förlagt eller skyddat för mekanisk påverkan genom slag eller stöt.
SS 436 40 00 (522.6.2)
Godkända kontrollpunkter
34/40AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av panelerAnslutning av växelriktareAnslutning IQ CableAnslutning micro-växelriktareDC Kablage egenskaperDC Kablage förläggningDC KontakterDubbel matningEnkelisolerade ledareFastsäkring av produktGrenkretsarHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieKompatibilitet med micro-växelriktareKopplingsdosaKretsdesign IQ cable-sektionLikspänningskomponenterMissvisande varselmärkningPlaceringSkadat kablageSkarp kantSmartmätareStress på kontakterSäkringsdimensionTillgänglighetVarning för backspänningVäderbeständigt materialVäxelriktarens IP klassning
Ej tillgängligt vid besiktning
2/40IQ Sealing CapIQ Terminator
ESDEC Lutande Panntak
Godkända kontrollpunkter
26/26DC kabel förläggningDräneringskanalFrämmande materialFöremål mellan skena och panelramFörstärkningsskruvKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorPanelstorlekSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakgenomföringTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor
Undercentral
Anmärkningar
1/7
7.1 Skydd mot beröring
Inte godkändBeröringsskydd är inte uppfyllt. Täcklock saknas.
SS 436 40 00 (412.2.2)
Godkända kontrollpunkter
6/7FasskenaFemledarsystemInfästningIP-KlassningKabelinföringarPlacering
