Besiktningsrapport

8.8

Installation genom

Svea Solar

Datum

27 juni 2025

Ort

Tullinge, Stockholms län

Panelramar separerade

Stress på kontakter

Klämmans dräneringskanal

+ 4

91% godkända9% ej godkända

Om installationen

PanelerRisen: RSM40-8 385-405W

OptimerareSolarEdge: S-Serie

MontagesystemESDEC Lutande Panntak

VäxelriktareSolarEdge: SE12.5K-SE20K

TillbehörElmaterial: Kapsling

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Elmaterial: Kapsling

Godkända kontrollpunkter

8/8

BrytareBöjradieInfästningInstallationIP-KlassningPlaceringTermisk påverkanYttre påverkan

ESDEC Lutande Panntak

Anmärkningar

4/26

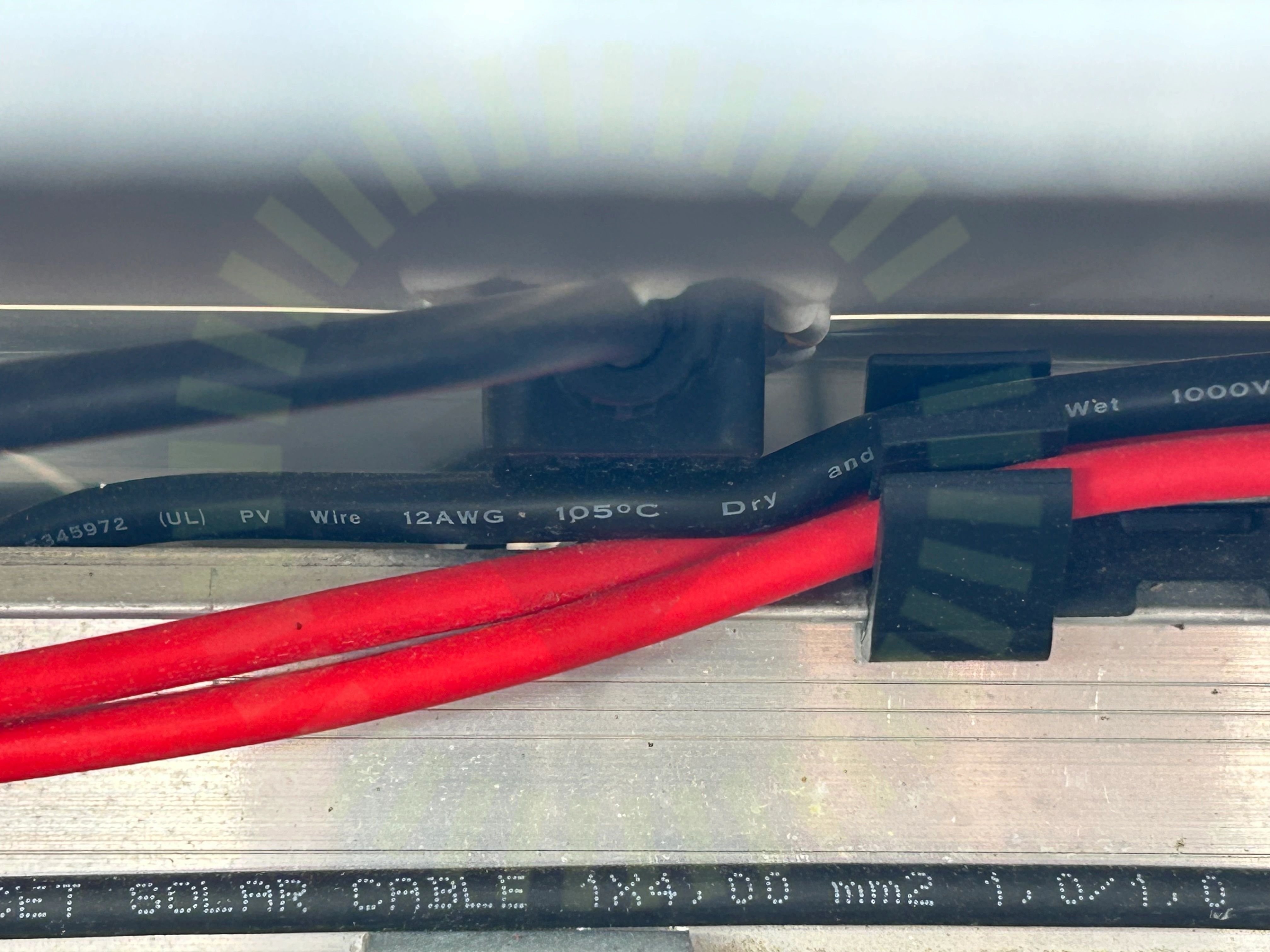

2.1 DC kabel förläggning

Inte godkänd

Kablage ligger klämt.

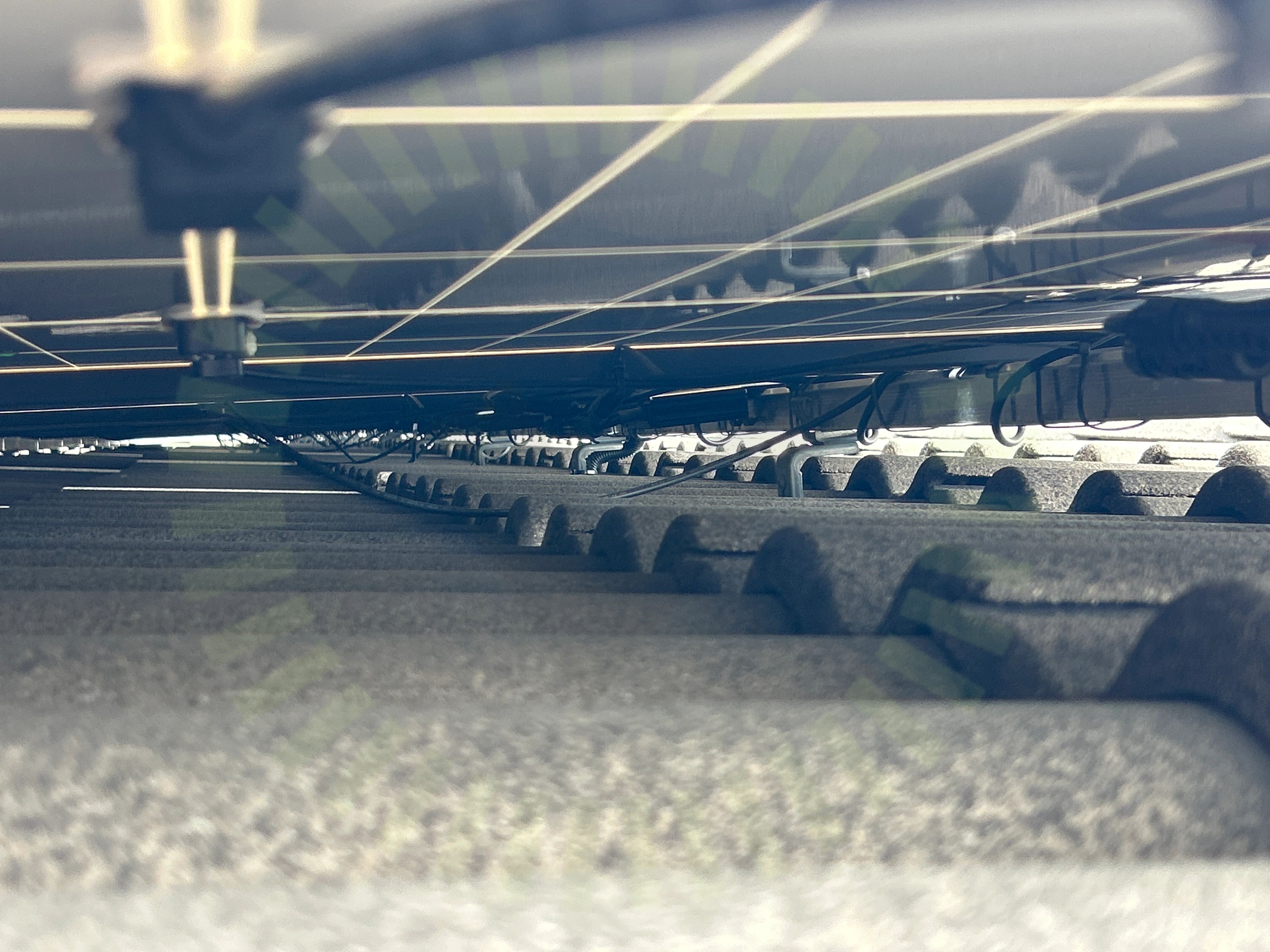

2.2 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

SS 436 40 00 (712.521.101 och 522.8.4)

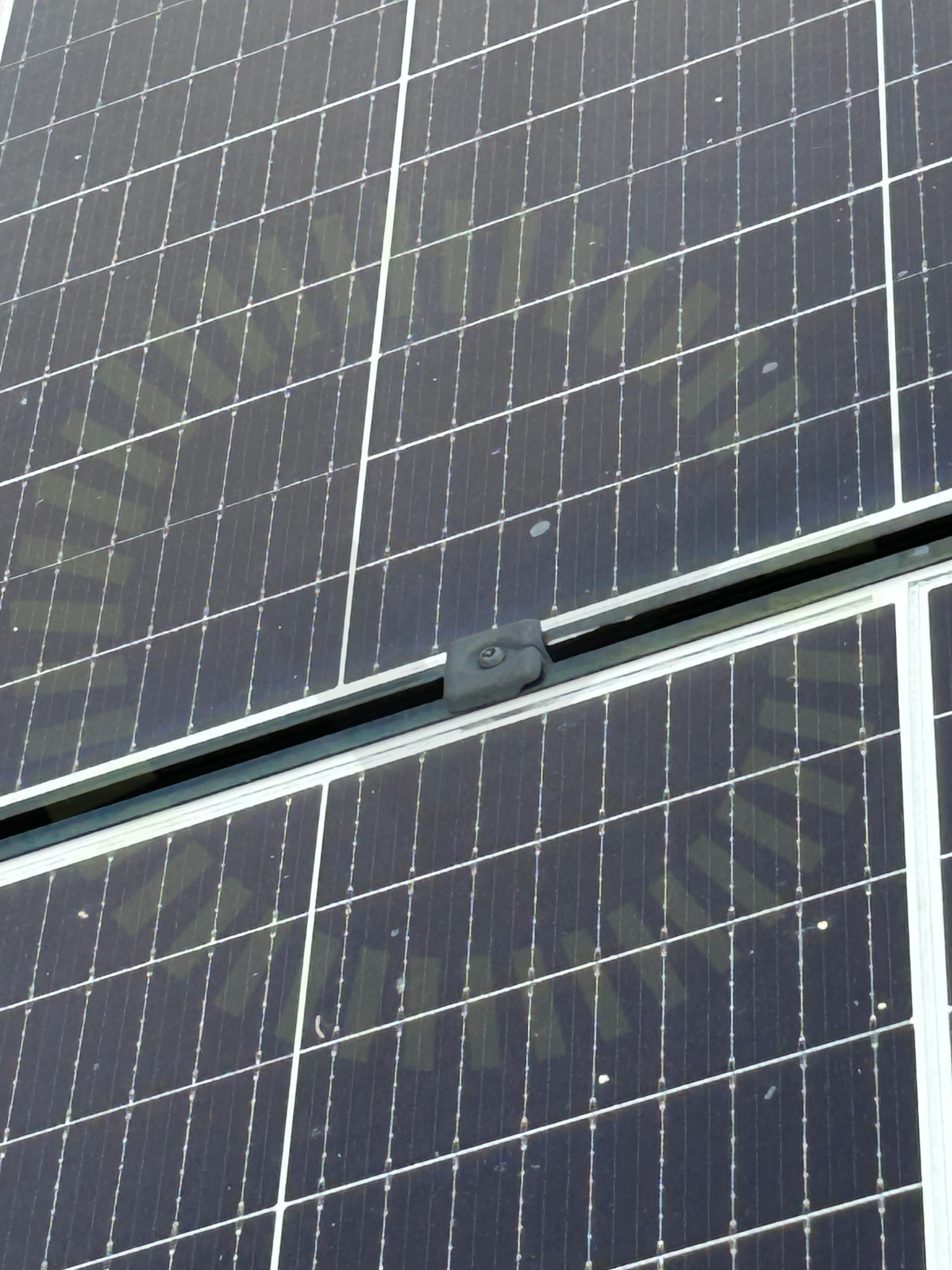

2.3 Klämmans dräneringskanal

Inte godkänd

Mittklämmans dräneringskanal är inte vänd neråt.

Tillverkarens anvisningar

2.4 Takkrokarnas CC

Inte godkänd

Antal infästningar och avståndet mellan infästningar följer inte lastberäkningen.

Snö- och vindlastberäkning

Godkända kontrollpunkter

22/26

Främmande materialFöremål mellan skena och panelramFörstärkningsskruvKabeldragning mellan takytorKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Risen: RSM40-8 385-405W

Anmärkningar

4/16

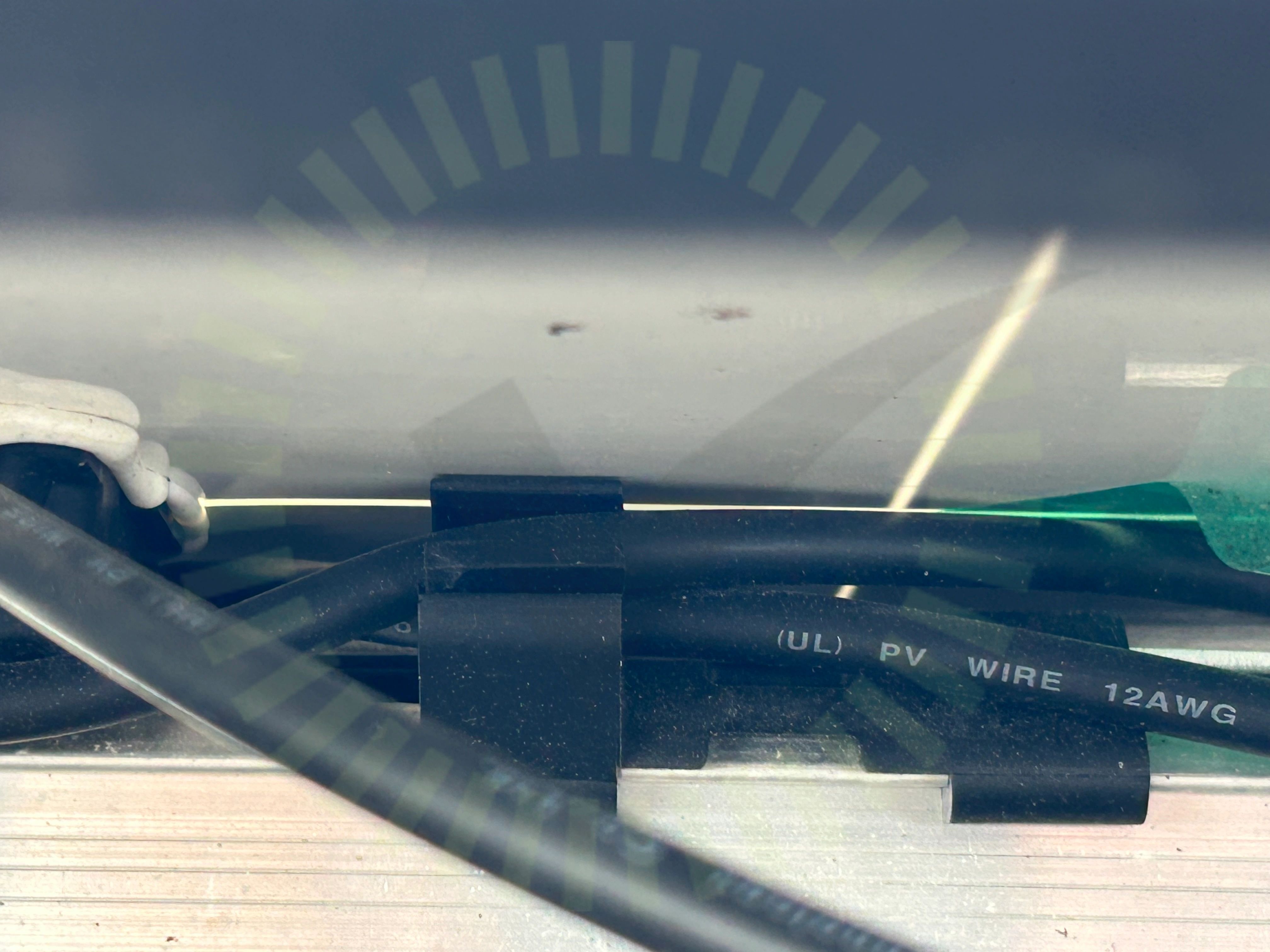

3.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke.

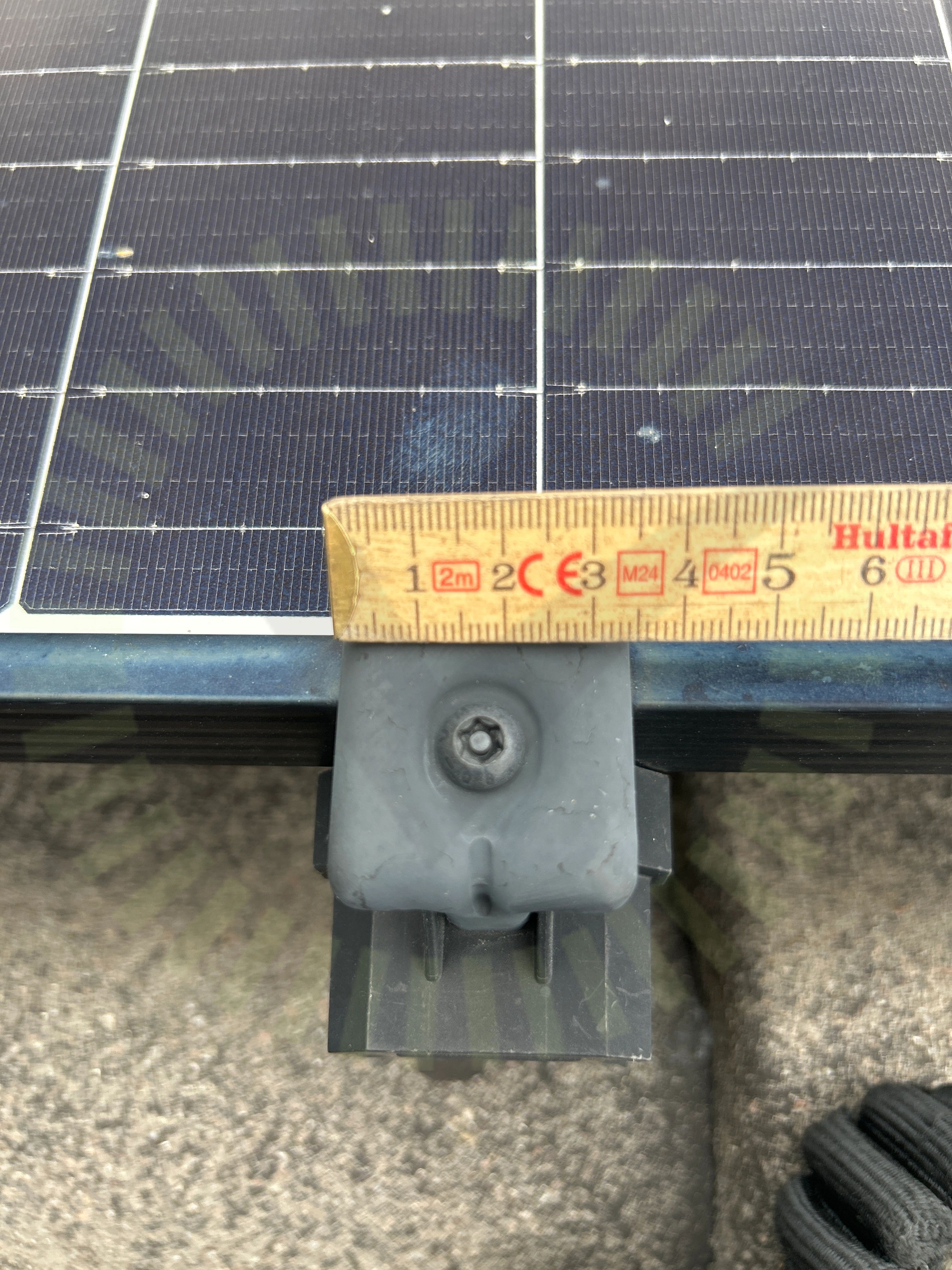

3.2 Klämmornas storlek

Inte godkänd

Panelklämmornas storlek uppfyller inte tillverkarens krav.

PV module installation and maintenance manual A1 2023 sida 22.

3.3 Panelramar separerade

Inte godkänd

Panelerna är inte monterade med korrekt avstånd till varandra.

PV module installation and maintenance manual A1 2023 sida 19.

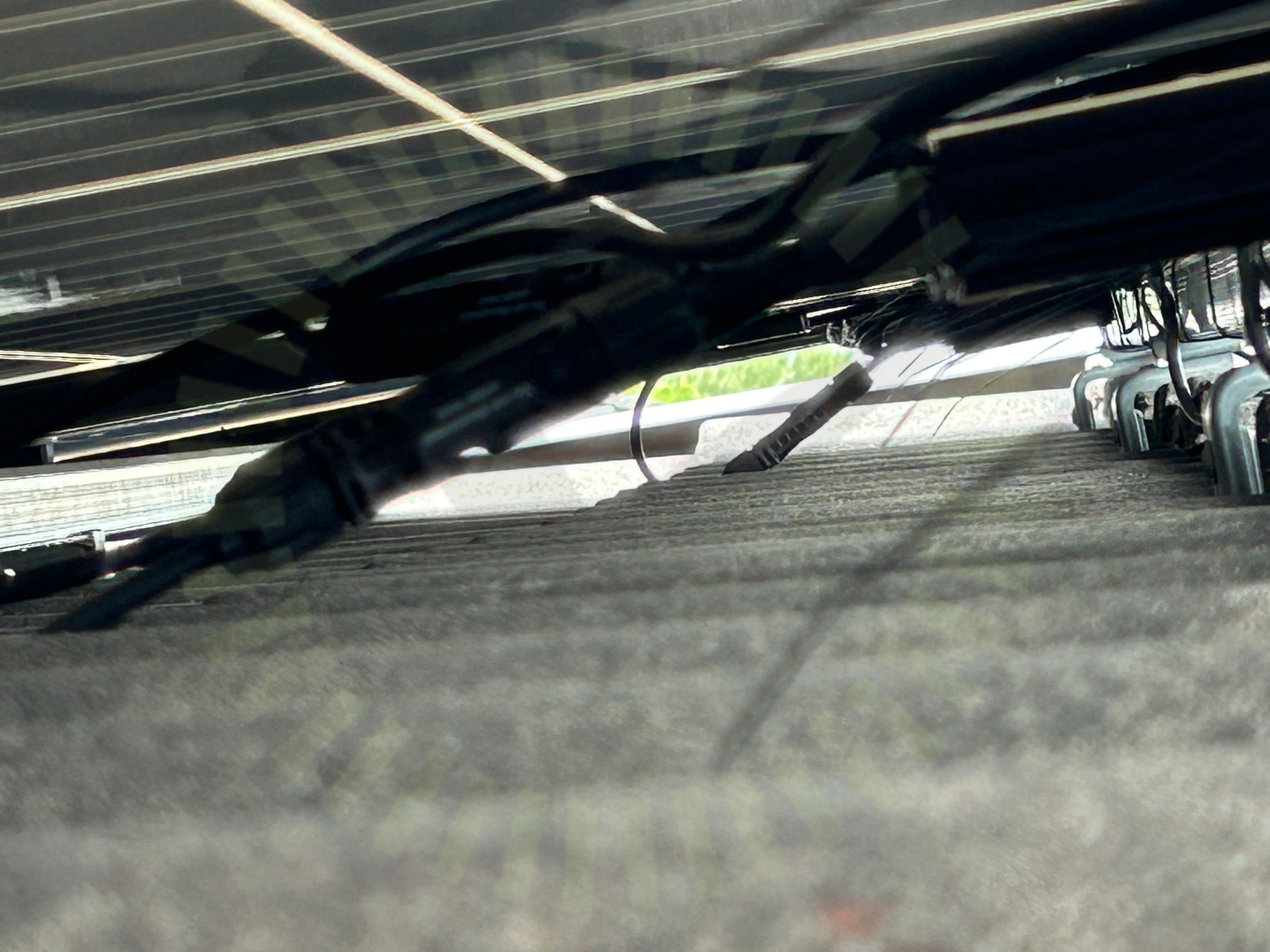

3.4 Stress på kontakter

Inte godkänd

Kontakter hänger löst.

Godkända kontrollpunkter

12/16

Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas överlappningKopplingslådaPanelkablagets böjradiePunktbelastningSkuggaSpänningar i ramSträngförläggning

SolarEdge: S-Serie

Godkända kontrollpunkter

5/5

DragavlastadeFastsäkring av produktKompatibilitetKontakterPlacering

SolarEdge: SE12.5K-SE20K

Anmärkningar

2/37

5.1 Avtal

Kundkommentar

Installationen färdigställdes i oktober men pga felkopplingar lyckades anläggningen inte driftsättas förrän i mitten på januari.

Avtal

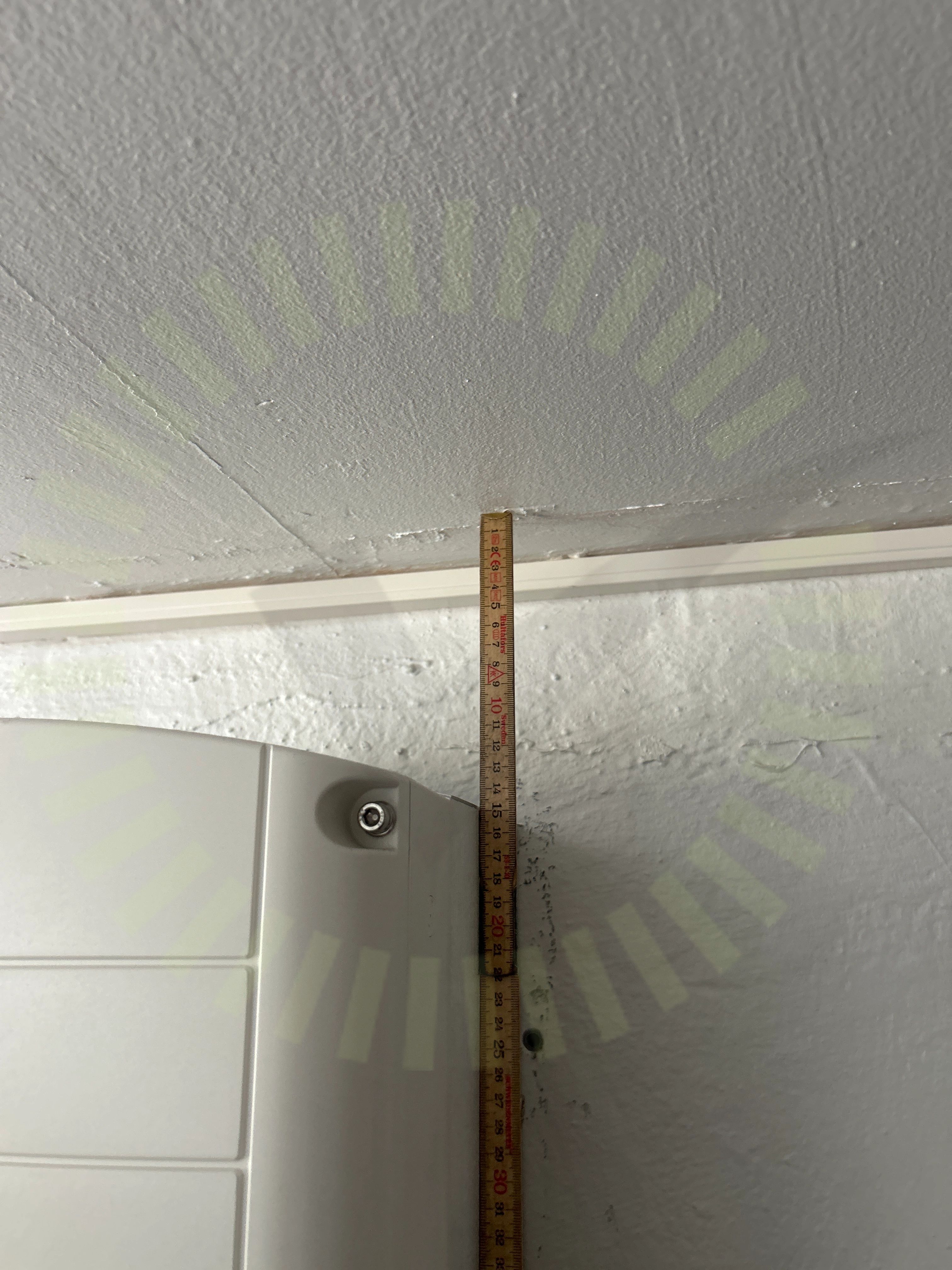

5.2 Avstånd

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SolarEdge System Installation Guide For Europe and APAC, Version 4.2, Sida 27

Godkända kontrollpunkter

35/37

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressFastsäkring av växelriktareFörskruvningGenomföringarHuvudsäkringInformering av solcellerInfästningKabeldimensioneringLedare FastspändaLikspänningskomponenterMissvisande varselmärkningMärkningMätprotokoll DCSkadat kablageSträngdesignSträngschemaSäkringsdimensionSäkringsdimensionTillförlitligt fästTätningsinsattsUppskalad ledareVarning för backspänningVarning för likspänningVentilationVinkelVäderbeständigt materialVäxelriktarens kontakter

Tak 1, ESDEC Lutande Panntak

Godkända kontrollpunkter

1/1

Takpanna
