Besiktningsrapport
8.2
Installation genom
1KOMMA5°
Datum
2 november 2023
Ort
Olofström, Blekinge län
Avstånd närliggande objekt
Fastsäkring av produkt
Enkelisolerade ledare
+ 1
88% godkända
12% ej godkända
Om installationen
Växelriktare
SunGrow: SH5-10RT
Batteri
SunGrow: SBR(XXX)
Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Batteri
Godkända kontrollpunkter
8/8
Avstånd
Infästning
Kommunikation
Lock
Miljökrav
PE
Skador
Vinkel
Varselmärkning
Godkända kontrollpunkter
5/5
Informering av solceller
Missvisande varselmärkning
Tillförlitligt fäst
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
6/36
3.1 Avstånd närliggande objekt
Inte godkänd
Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.
SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36

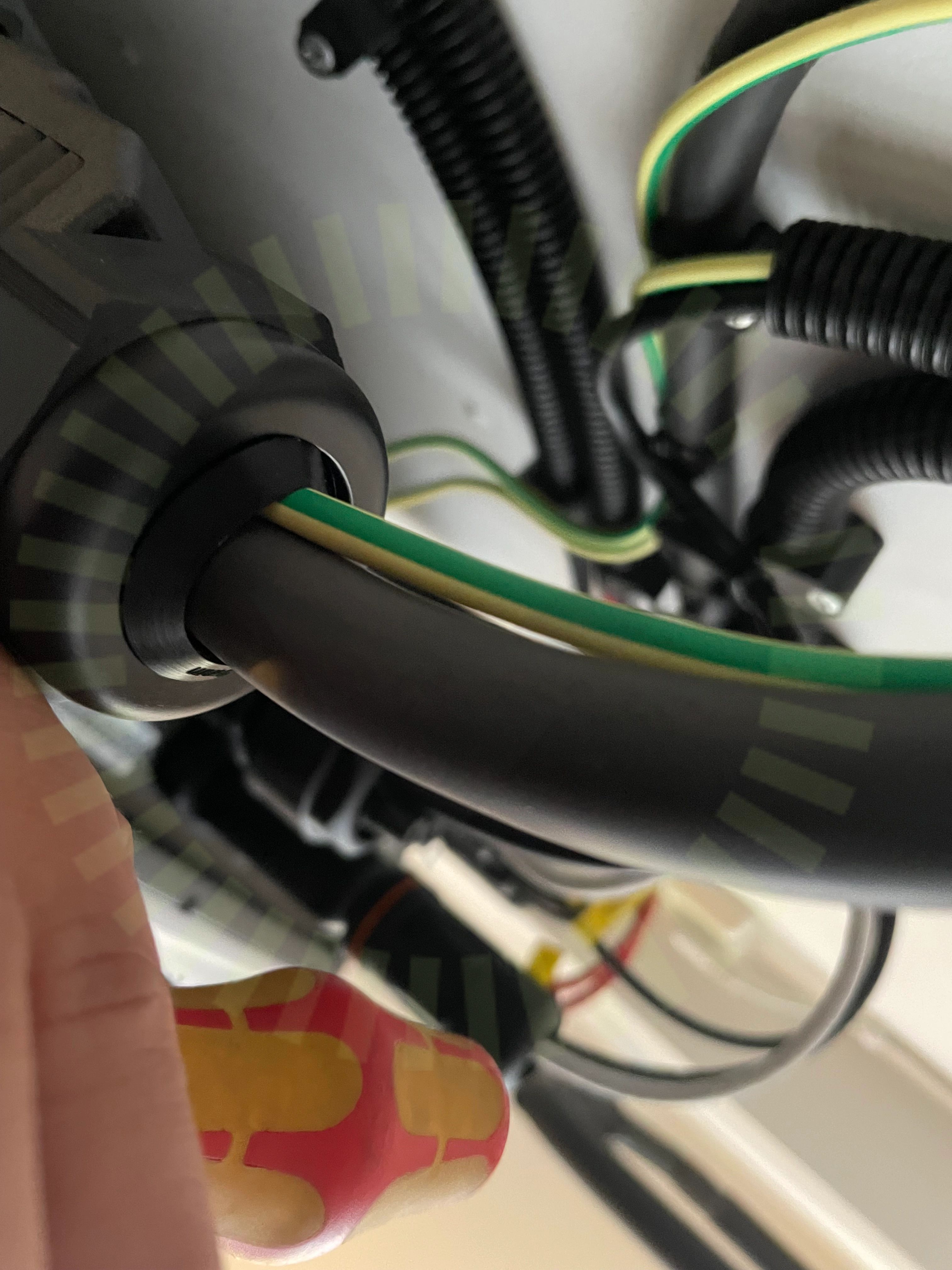

3.2 Förskruvning
Inte godkänd
Förskruvningen till växelriktaren är enbart anpassad för en kabel.
SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 54-55

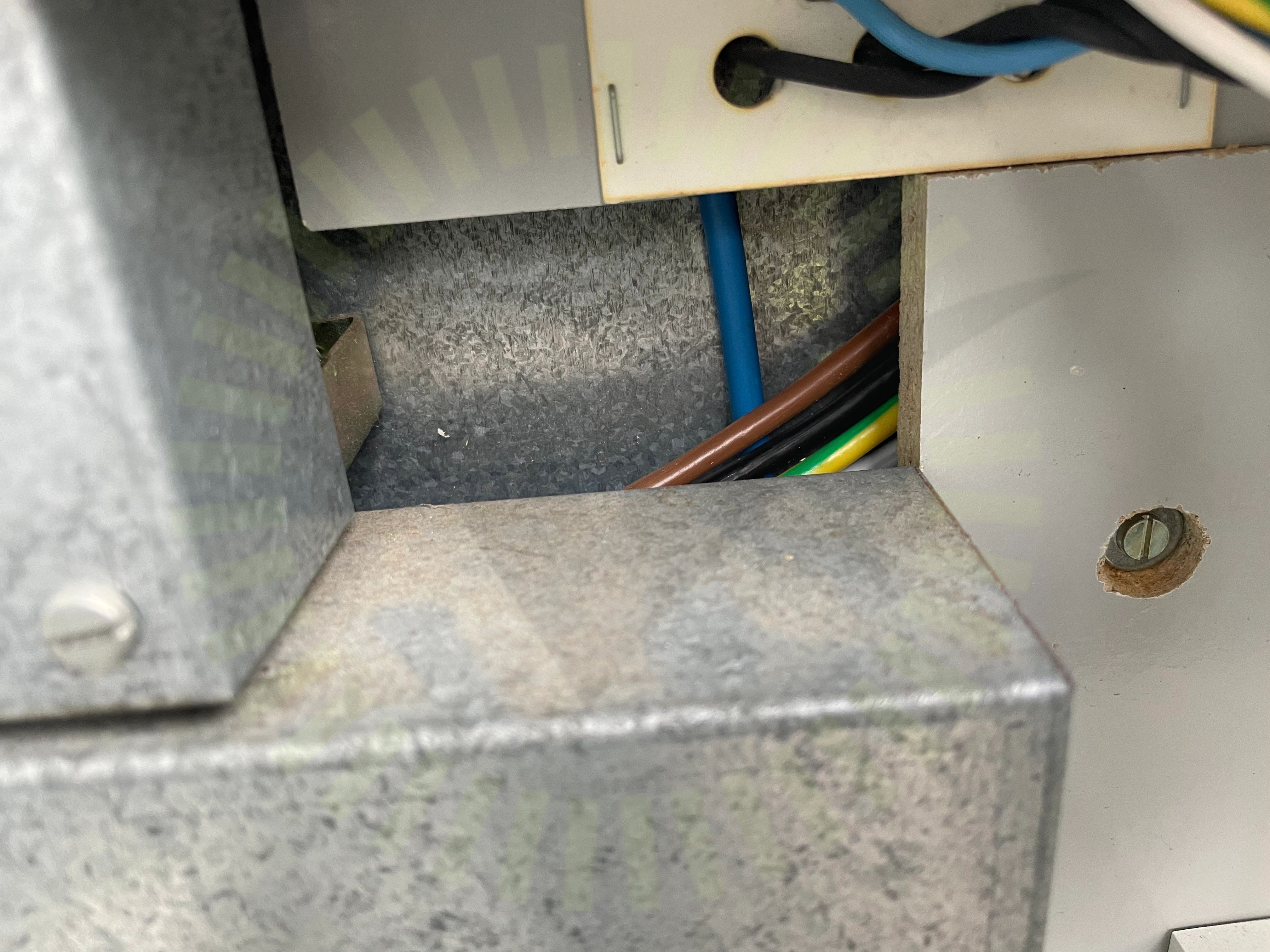

3.3 Enkelisolerade ledare
Inte godkänd
Enkelisolerade ledare ligger öppet utanför kapsling.
SS 436 40 00 (412.2.2.1)
3.4 Fastsäkring av produkt
Inte godkänd
Växelriktaren är inte fastsäkrad ordentligt.
SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 40

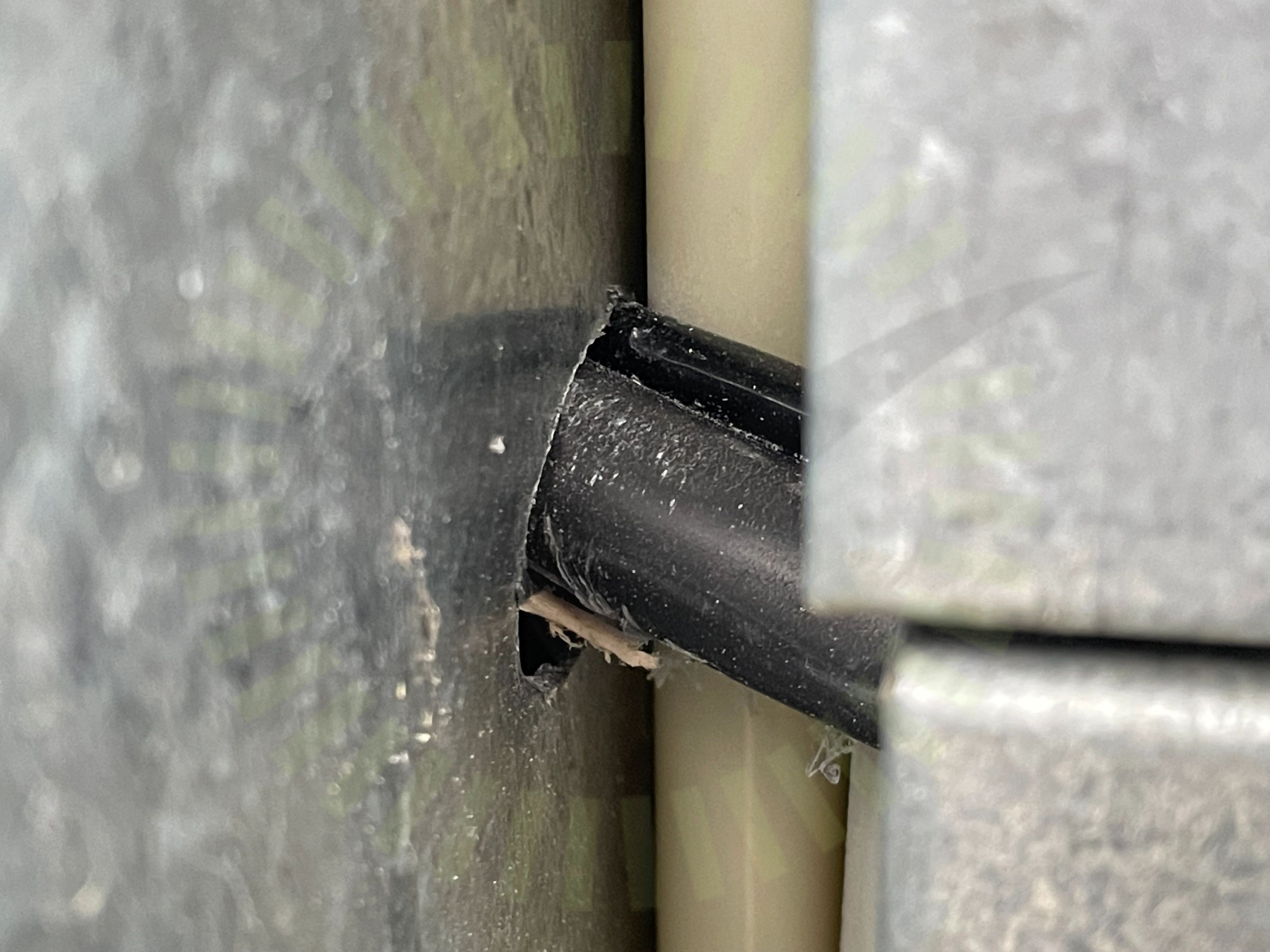

3.5 Skarp kant
Inte godkänd
Kablage ligger mot skarp kant.
3.6 Tillgänglighet
Inte godkänd
CT-klämmor är inte monterade så dem är tillgängliga för inspektion. Monterade bakom plomberad kapsling.
SS 436 40 00 (513.1)
Godkända kontrollpunkter
30/36
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Genomföringar
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Stress på kontakter
Strängdesign
Säkringsdimension
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
