Besiktningsrapport

9.2

Installation genom

Otovo

Datum

4 april 2023

Ort

Adelsö, Stockholms län

Förläggning DC kontakter

Kopplingslåda

Kabeluppfästning

+ 1

90% godkända10% ej godkända

Om installationen

PanelerLongi: LR5-54HPB 390-410M

MontagesystemWeland Stål: Plåttak

VäxelriktareGroWatt: MOD 3-10KTL3-XH

TillbehörElmaterial: Kapsling

Installerad av Otovo som har ett medelhögt snittbetyg på 8.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Strängarnas storlek inte är tydligt och underlag saknas att jämföra mätningar mot.

ELSÄK-FS 2022:1 (3 kap. 6 §)

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet.

ELSÄK-FS 2022:1 (3 kap. § 6)

Godkända kontrollpunkter

1/3

Avtal

Kapsling

Godkända kontrollpunkter

9/9

BrytareBöjradieFörskruvningarInfästningInstallationIP-KlassningPlaceringTermisk påverkanYttre påverkan

Tak, Longi: LR5-54HPB 390-410M

Anmärkningar

2/17

3.1 Förläggning DC kontakter

Inte godkänd

DC kontakter ligger inte skyddade mot direkt solljus.

Installation Manual for LONGi Solar PV Modules, V15, Sida 25

3.2 Kopplingslåda

Inte godkänd

Kablage skarp draget från panelernas utgångar.

Godkända kontrollpunkter

15/17

Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKontakterMellanrumPanelkablagets böjradiePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning

Tak, Weland Stål: Plåttak

Anmärkningar

1/15

4.1 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid. Tillförlitlig uppfästning saknas.

SS 436 40 00 (712.521.101 och 522.8.4)

Godkända kontrollpunkter

14/15

Använd skruvDC kabel förläggningFrämmande materialInfästning skenaKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringShimsSkadorSnö- och VindlastberäkningVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Varselmärkning

Anmärkningar

1/4

5.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas vid ansluten central.

SS 436 40 00 (712.514.101) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

3/4

Tillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

2/30

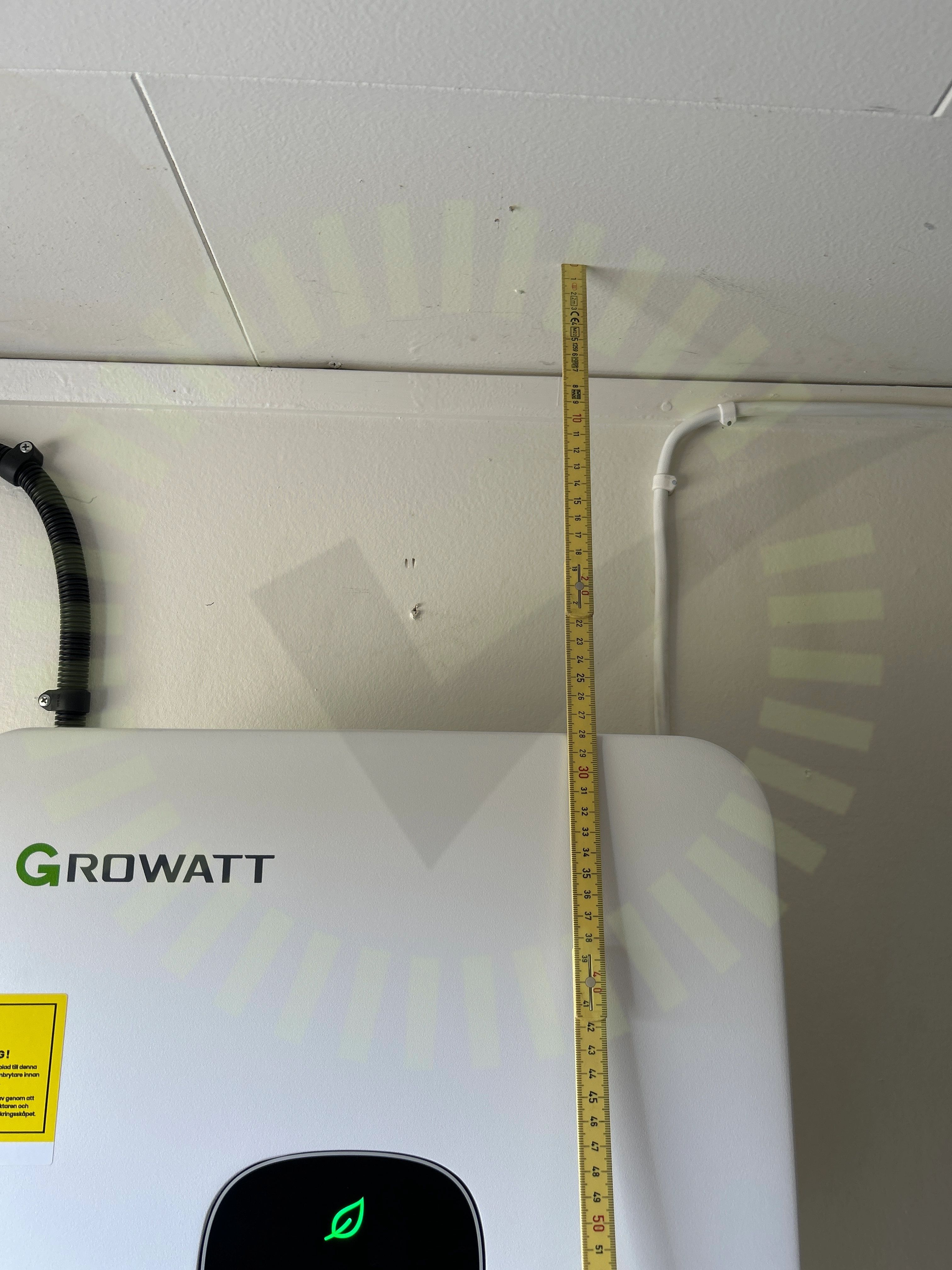

6.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

GroWatt User Manual XH EN 202206, Sida 12

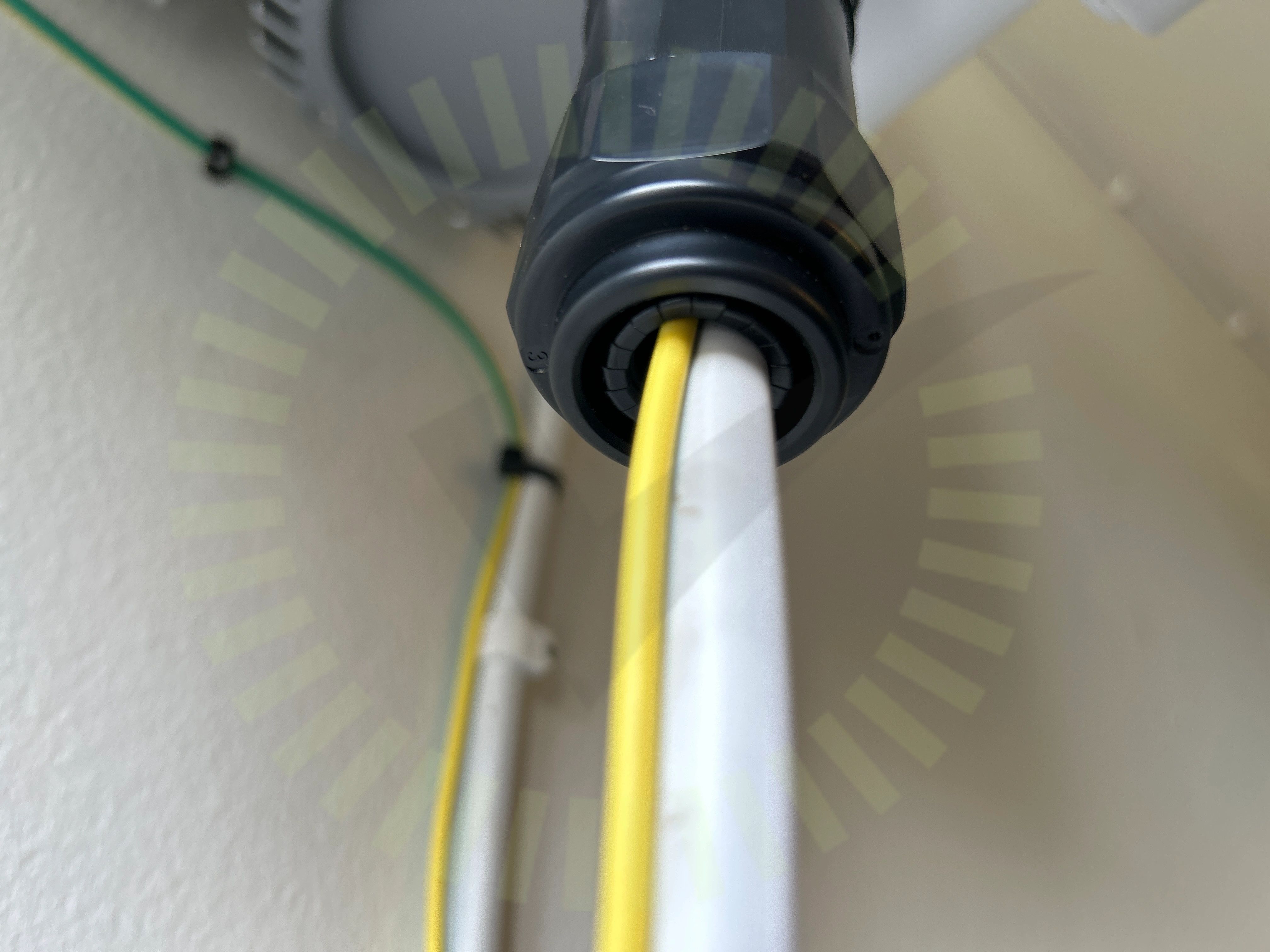

6.2 Förskruvning

Inte godkänd

2 kablar genom samma förskruvning gör att förskruvningen inte håller helt tätt.

Godkända kontrollpunkter

28/30

AC Anslutning VäxelriktareAC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantBakomliggande materialDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktHuvudsäkringInfästningJordning av chassiLedare FastspändaMärkningSäkringsdimensionVentilationVäderskyddVäxelriktarens IP klassning
