Besiktningsrapport

9.4

Installation genom

Energy Effective Solutions

Datum

29 november 2023

Ort

Bålsta, Stockholms län

PEN-ledare

Skenornas överhäng

Kabeluppfästning

Väderskydd

97% godkända3% ej godkända

Om installationen

PanelerJA Solar: JAM54S31 xxx/MR

MontagesystemWeland Stål: Råspont

VäxelriktareGroWatt: MOD 3-10KTL3-XH

TillbehörSäkerhetsbrytare AC

TillbehörUndercentral

Installerad av Energy Effective Solutions som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

GroWatt: MOD 3-10KTL3-XH

Anmärkningar

1/40

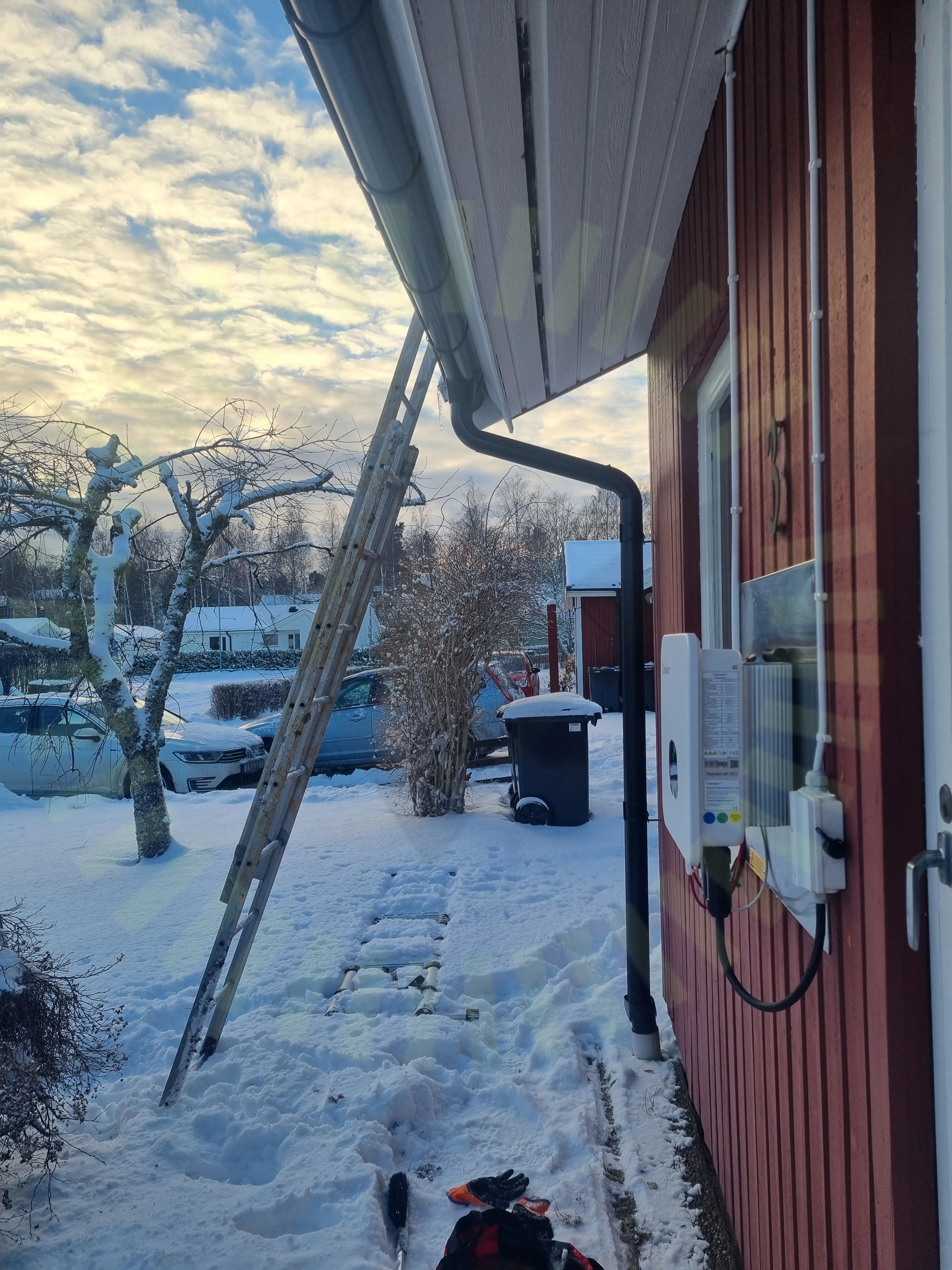

2.1 Väderskydd

Rekommendation

Tillverkaren rekommenderar inte att växelriktaren placeras utan väderskydd. Växelriktaren sitter i samma väderstreck som paneler.

MOD 3-10KTL3-XH User Manual EN 2022.11.23, Sida 13

Godkända kontrollpunkter

39/40

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillförlitligt fästTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäxelriktarens IP klassning

JA Solar: JAM54S31 xxx/MR

Godkända kontrollpunkter

15/17

Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonPanelkablaget generell böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

2/17

PunktbelastningSträngförläggning

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Undercentral

Anmärkningar

1/6

5.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4 (543.4.1)

Godkända kontrollpunkter

5/6

InfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Weland Stål: Råspont

Anmärkningar

2/22

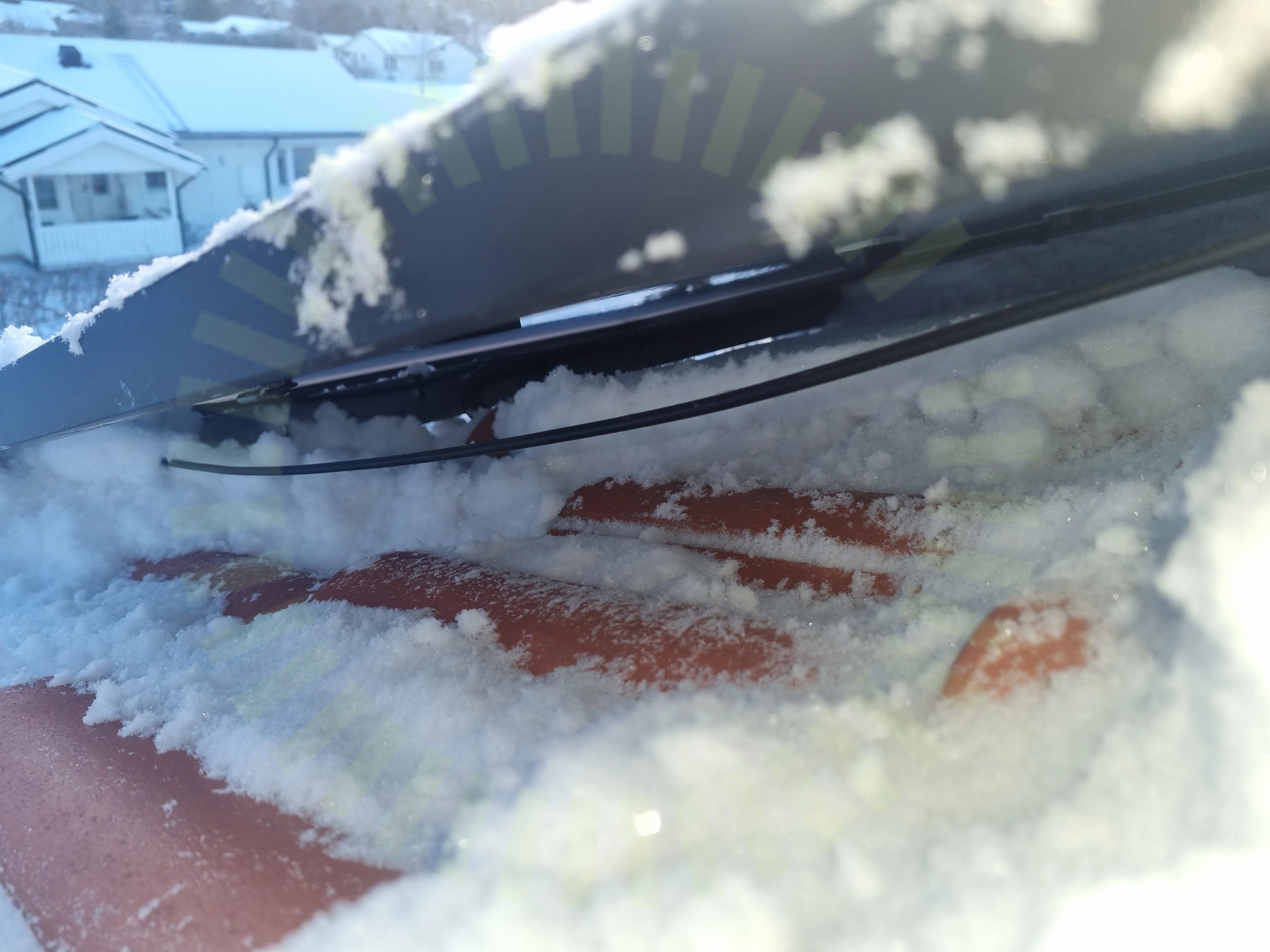

6.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.

SS 436 40 00 (712.522.101)

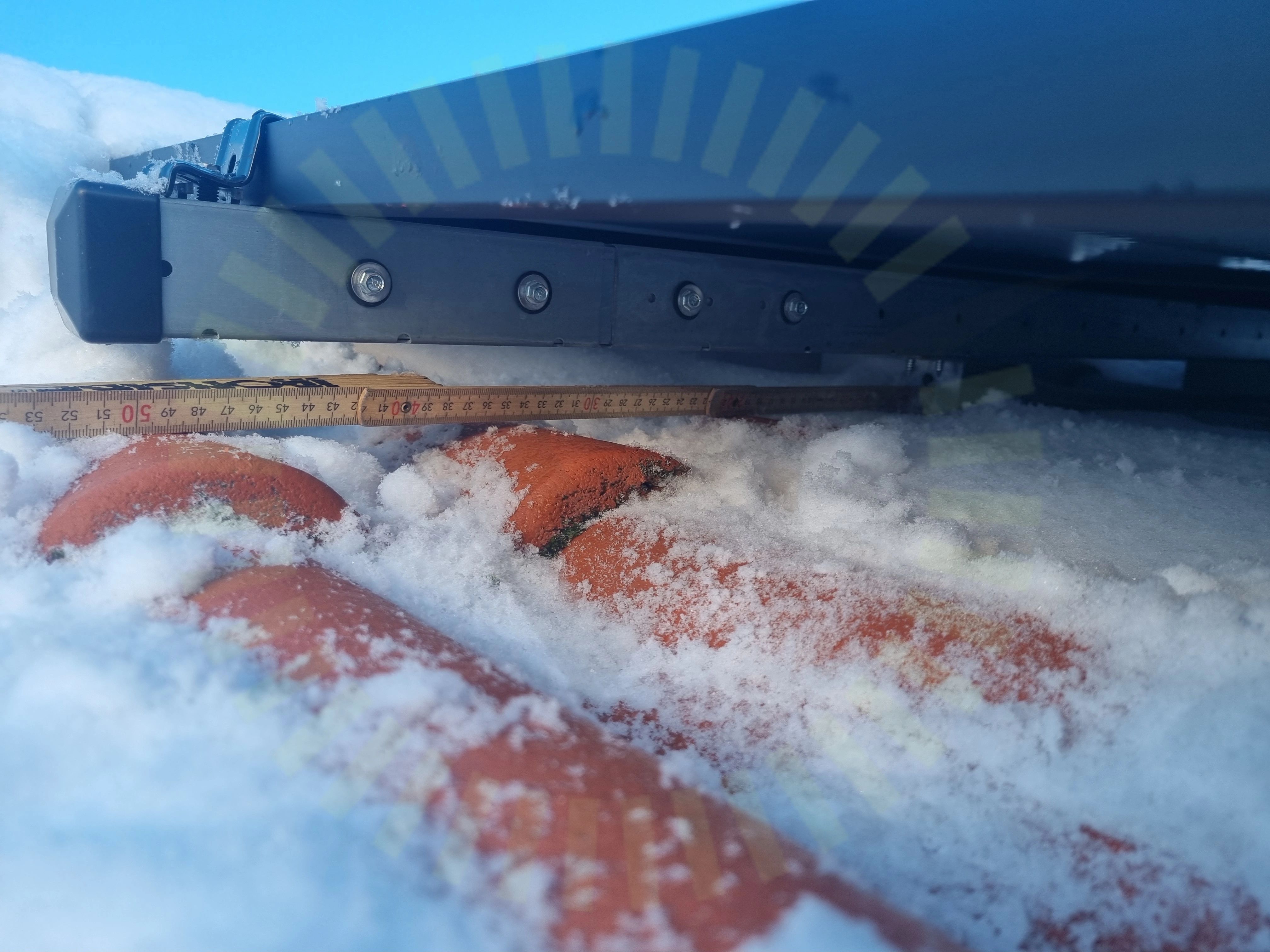

6.2 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

Godkända kontrollpunkter

17/22

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmor rätt förläggningMittklämmorPlaceringSkadorSkenornas infästningSkenors avstånd till varandraSkenskarvarSnö- och VindlastberäkningTakgenomföringTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor skena

Ej tillgängligt vid besiktning

3/22

RåspontsinfästningTvådelad TakkrokUnderbyggnad
