Besiktningsrapport

9.0

Installation genom

BraEl

Datum

3 mars 2023

Ort

Kungsängen, Stockholms län

Förbindelse av kontakter

Skenans utstick för klämma

Väderbeständigt material

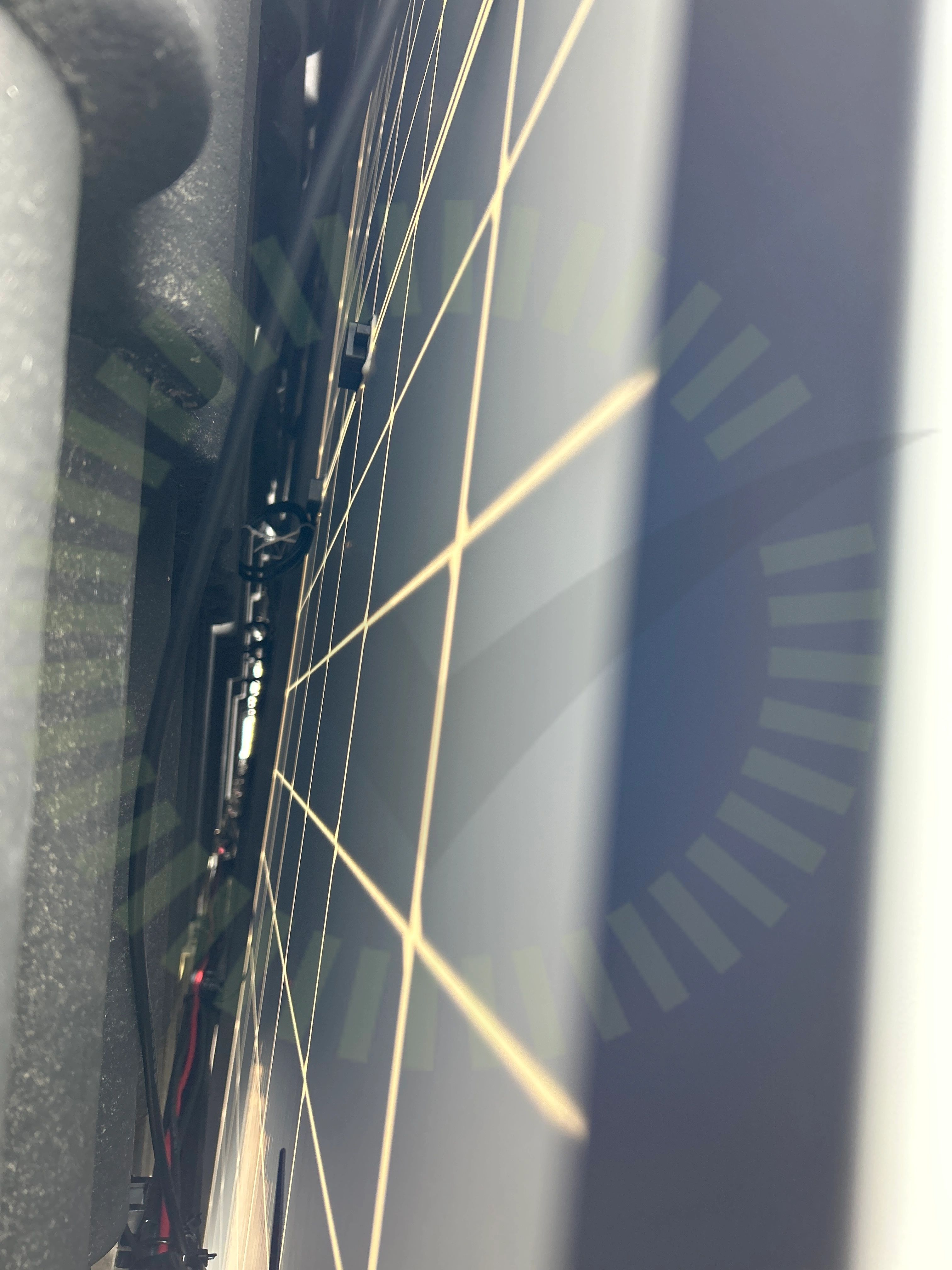

+ 3

90% godkända10% ej godkända

Om installationen

PanelerLeapton: LP182*182-M-54-MH

MontagesystemCC90- UNUM Betongpannor

VäxelriktareGroWatt: MOD 3-10KTL3-XH

TillbehörSäkerhetsbrytare AC

TillbehörElmaterial: Kapsling

Installerad av BraEl som har ett lågt snittbetyg på 6.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Strängschema

Inte godkänd

Missvisande strängschema. Bifogat strängschema säger att det är optimerare installerat, vilket det inte är.

ELSÄK-FS 2022:1 (3 kap. § 6)

Godkända kontrollpunkter

2/3

AvtalMätprotokoll DC

Kapsling

Godkända kontrollpunkter

9/9

BrytareBöjradieFörskruvningarInfästningInstallationIP-KlassningPlaceringTermisk påverkanYttre påverkan

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad

Tak, CC90- UNUM Betongpannor

Anmärkningar

3/24

4.1 Kabeluppfästning

Inte godkänd

Hängande kablage. Tillförlitlig uppfästning saknas

SS 436 40 00 (712.521.101 och 522.8.4)

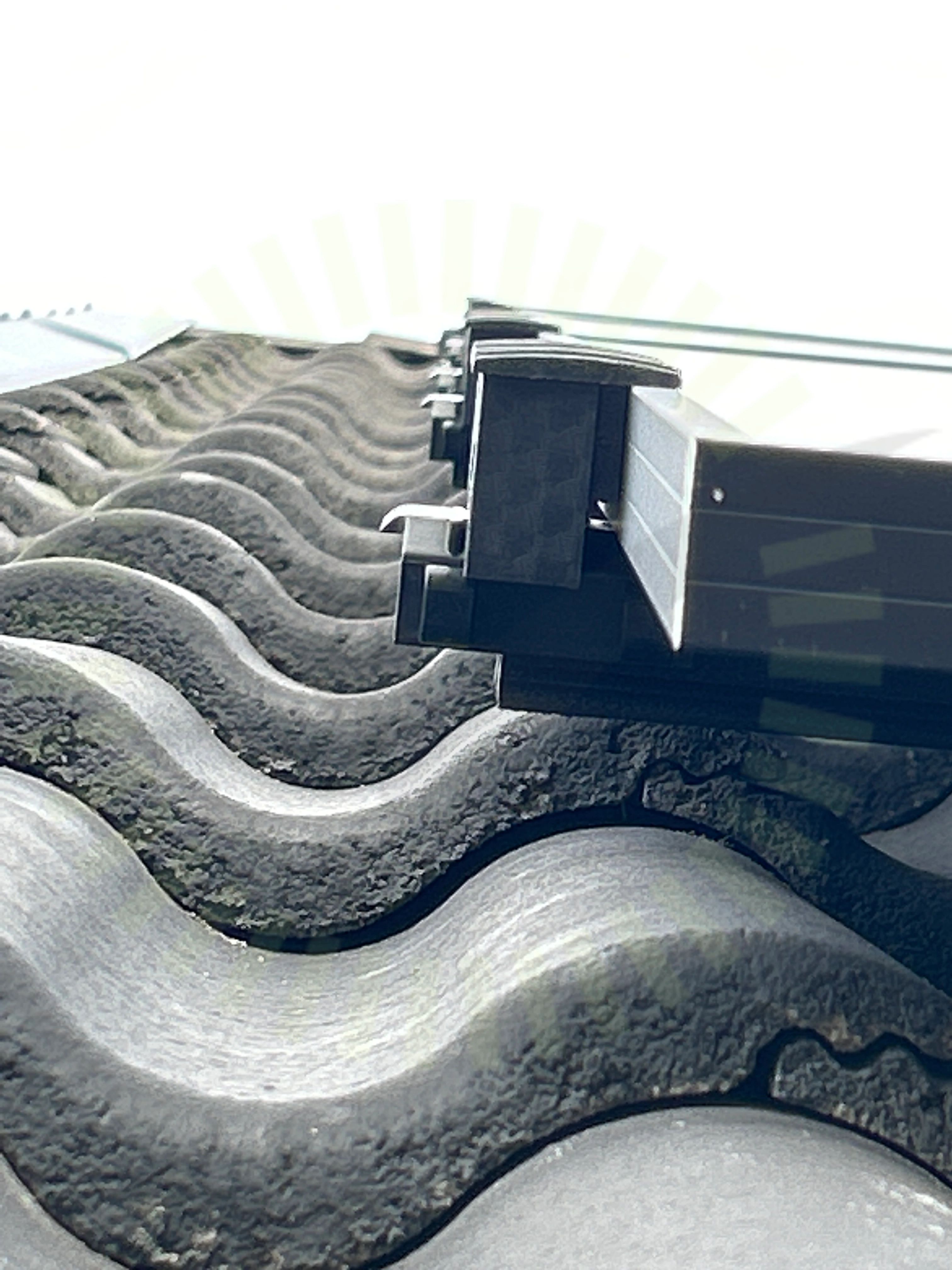

4.2 Skenans utstick för klämma

Inte godkänd

Skenans utstick uppfyller inte tillverkarens krav.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 8

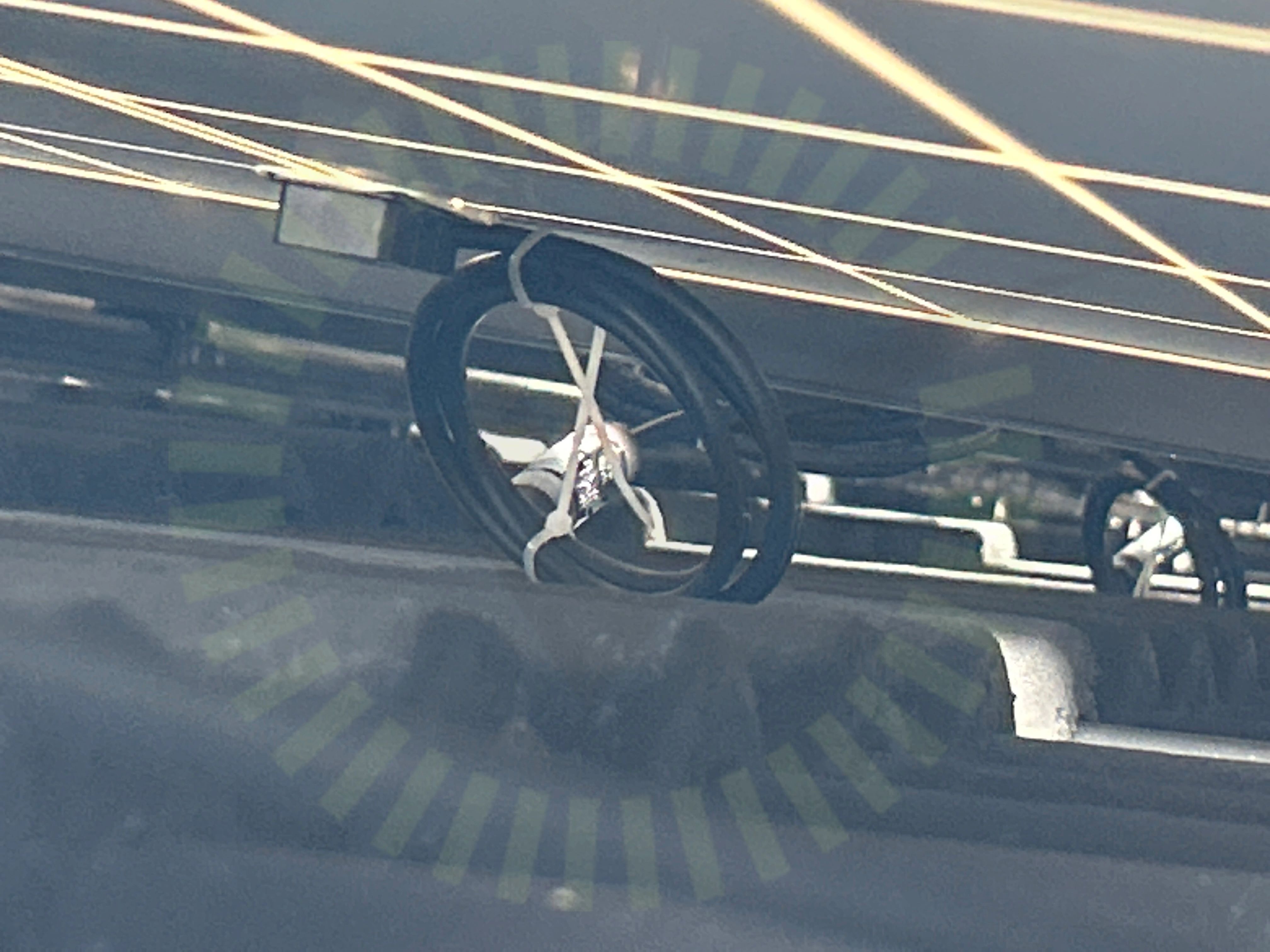

4.3 Väderbeständigt material

Inte godkänd

Använda buntband är ej UV-beständiga

SS 436 40 00 (522.11)

Godkända kontrollpunkter

19/24

Främmande materialKlämmans orienteringKlämmans placering i skenaMittklämmorPanelramens höjdShimsSkada på klämmorSkadorSkarp kantSkenornas infästningSkenornas överhängSkenskarvarSkyddSäkerhetsavståndTakkrokarnas CCTakkrokarnas CC skenstartTakkrokstyperTermisk brytpunkt skenorÄndklämmor

Ej tillgängligt vid besiktning

2/24

LäktinfästningSkenornas infästning skruvade

Tak, Leapton: LP182*182-M-54-MH

Anmärkningar

2/15

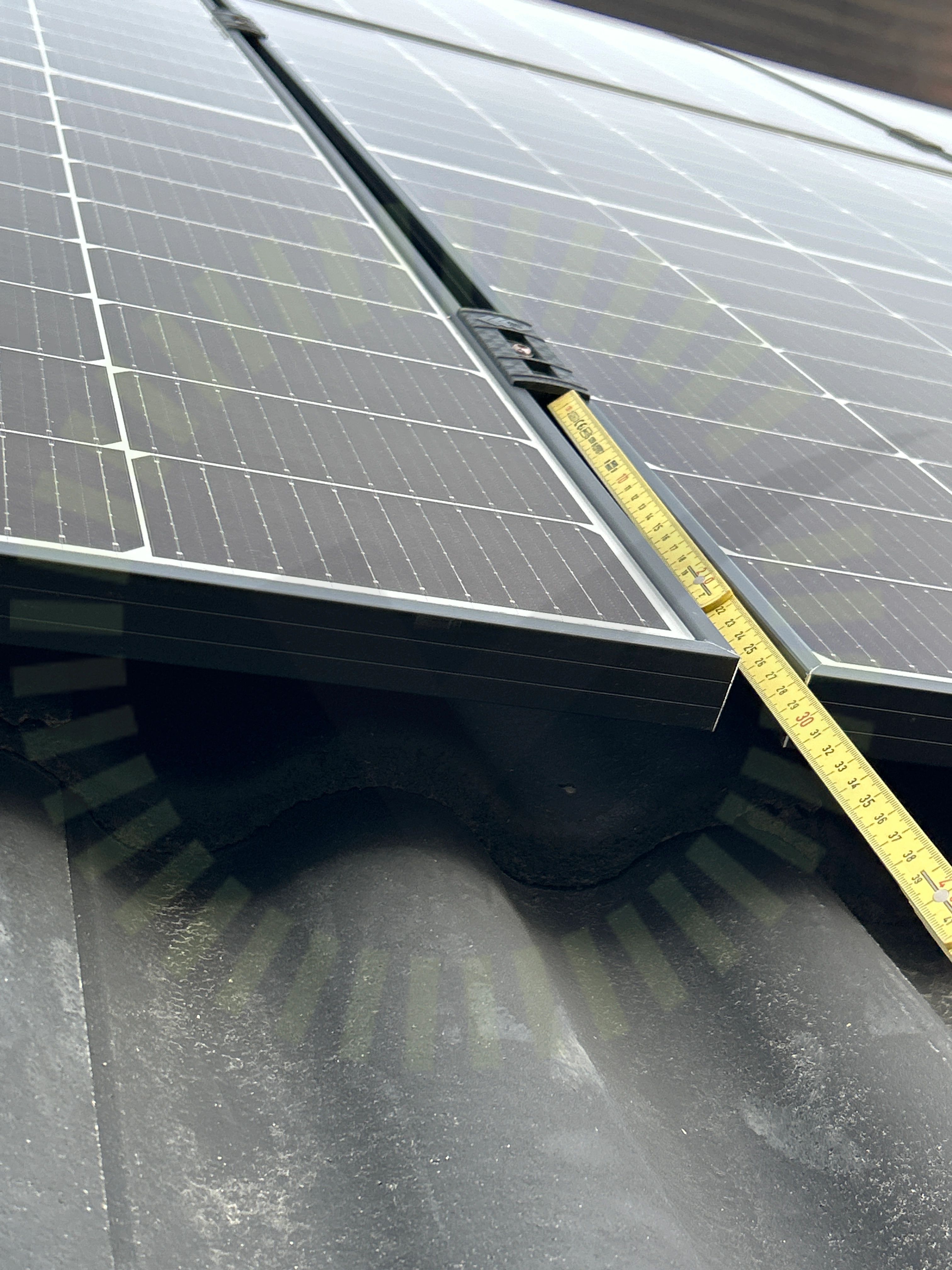

5.1 Fästenas placering

Inte godkänd

Klämmorna sitter inte inom tillverkarens godkända klämzon.

Tillverkarens anvisningar

5.2 Förbindelse av kontakter

Inte godkänd

Kontakter i förbindelse är av två olika fabrikat

Godkända kontrollpunkter

13/15

DräneringshålFästenas överlappningFöremål mot bakstyckeKontakterKopplingslådaMellanrumPanelkablagets böjradiePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggning

Varselmärkning

Anmärkningar

1/4

6.1 Varning för backspänning

Inte godkänd

Märkning gällande frånskiljning produktion/nät saknas

SS 436 40 00 (134.1.7) / ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

3/4

Informering av solcellerTillförlitligt fästVarning för likspänning

Växelriktare

Anmärkningar

2/30

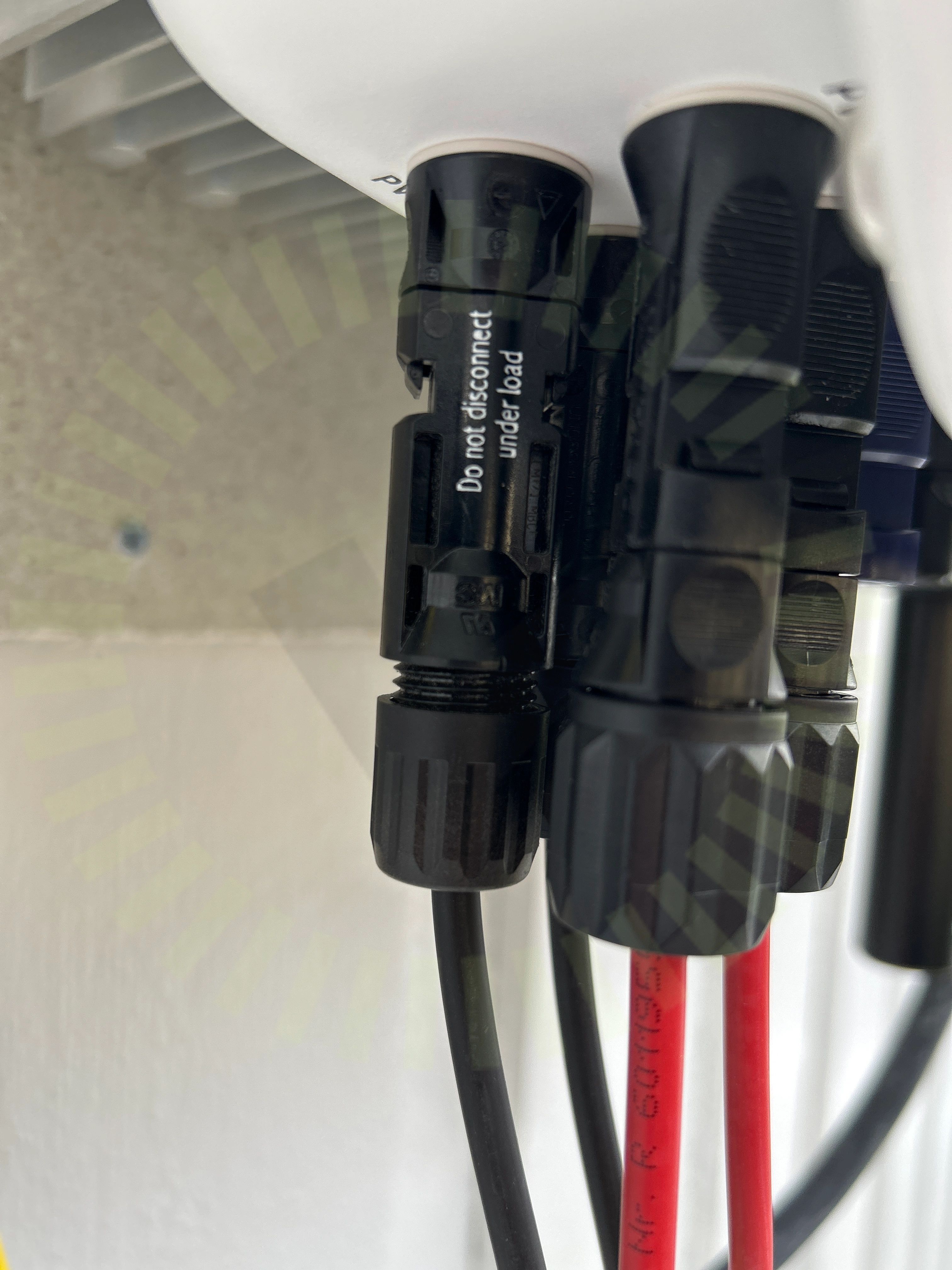

7.1 MC4 kontakter

Inte godkänd

Felaktig kontakt används.

Tillverkarens anvisningar

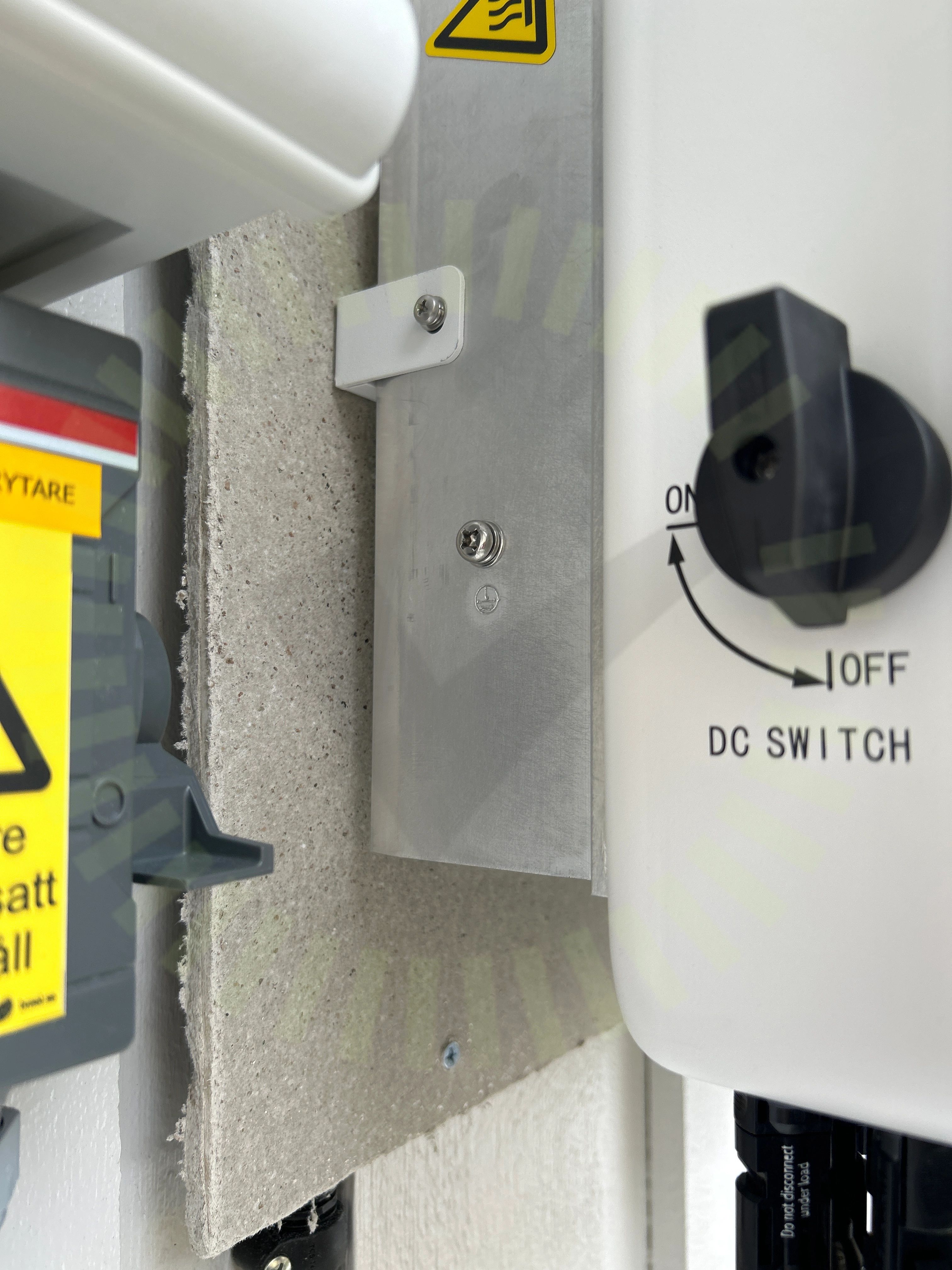

7.2 Jordning av chassi

Inte godkänd

Växelriktaren saknar extern PE anslutning enligt tillverkarens anvisningar.

GroWatt User Manual XH EN 202206, Sida 17

Godkända kontrollpunkter

28/30

AC Anslutning VäxelriktareAC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvstånd närliggande objektBakomliggande materialDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningHuvudsäkringInfästningLedare fastspändaMärkningSäkringsdimensionVentilationVäderskyddVäxelriktarens IP klassning
