Institutet för Solenergikvalitet

Besiktningsrapport

9.3
x

Installation genom

Kopernicus

Datum

6 mars 2025

Ort

Mellbystrand, Hallands län
Kabeluppfästning
Bredd av profiltoppen
Identifiering
95% godkända5% ej godkända

Om installationen

PanelerSolarWatt: Vision M 5.0 Black/Pure
MontagesystemK2: BasicRail
BatteriSigeEnergy: SigenStor EC 5.0-25.0 TP
TillbehörUndercentral
TillbehörEastron: Sigen Sensor TP-CT120-DH
TillbehörSäkerhetsbrytare AC
Kopernicus

Installerad av Kopernicus som har ett högt snittbetyg på 9.3 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

2/3
AvtalMätprotokoll DC

Batteri

Anmärkningar

2/46
Anslutning av ledare

2.1 Anslutning av ledare

Inte godkänd

Kardeler spretar från plint.

SS 436 40 00 (134.1.4)
Identifiering

2.2 Identifiering

Inte godkänd

Märkning är inte utfört så det är tydligt vad som tillhör vad.

SS 436 40 00 (514.1)

Godkända kontrollpunkter

42/46
AC kablage förläggningAC Kablage förläggningAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieKåporLikspänningskomponenterMax total effektMekanisk påverkanMissvisande varselmärkningPlaceringPlacering bärighetSammansättning av komponenterSkadat kablageSkadorSkarp kantStress på kontakterSäkringsdimensionTillgång till batterietTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

2/46
GenomföringarSträngdesign

Smartmätare

Godkända kontrollpunkter

4/4
Fastsäkring av produktMatning till smartmätareSignalkabel till växelriktarenSkador signalkablage

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7
Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, K2: BasicRail

Anmärkningar

3/26

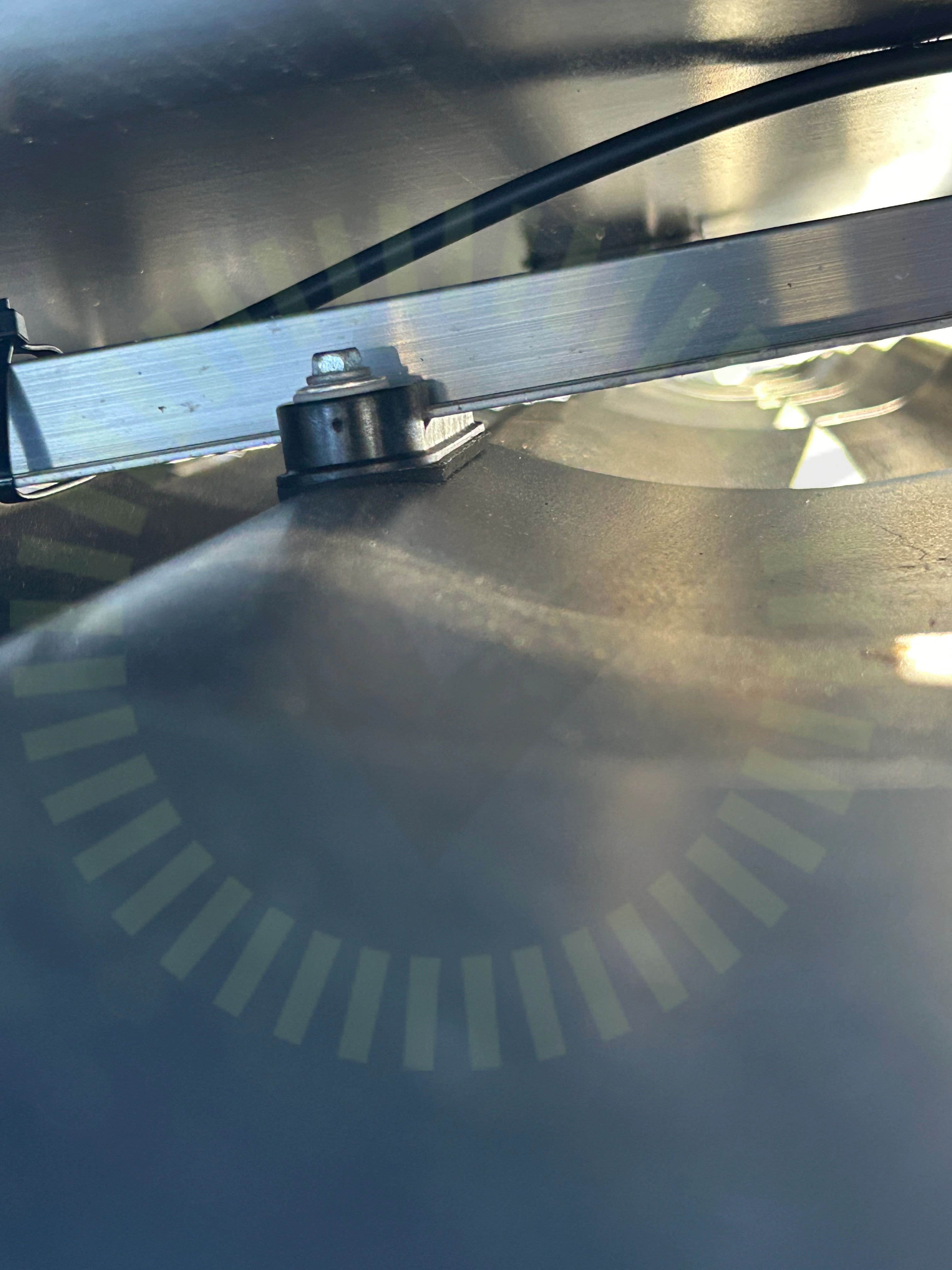

Bredd av profiltoppen

5.1 Bredd av profiltoppen

Inte godkänd

Takplåtens topp-bredd uppfyller inte tillverkarens krav.

BasicRail Assembly EN V21 | 0823, Sida 5
Kabeluppfästning

5.2 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

SS 436 40 00 (712.522.101)

5.3 Takinformation

Inte godkänd

Enligt lastberäkning ska taket vara trapetsformat med 101 mm mellan profiltoppar, det är i verkligheten plegel med 200 mm mellan toppar.

Snö- och vindlastberäkning

Godkända kontrollpunkter

22/26
Använd plåtskruvDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningarnas placeringKabeldragning mellan takytorKlämmans placering i skenaMittklämmorPlaceringPlåtinfästningSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSpeedLockTaklutningTermisk brytpunkt skenorVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/26
Takgenomföring

Tak 1, SolarWatt: Vision M 5.0 Black/Pure

Godkända kontrollpunkter

14/15
DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKontaktyta klämmaKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/15
Strängförläggning

Undercentral

Godkända kontrollpunkter

6/6
FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
