Besiktningsrapport

8.7

Installation genom

Nova Solar

Datum

10 oktober 2023

Ort

Munkedal, Västra Götalands län

Förskruvningar

Panelkablagets böjradie

Kontaktdon

+ 2

90% godkända10% ej godkända

Om installationen

PanelerLongi: LR5-54HPH

MontagesystemVan Der Valk: Strongline Heavy Duty roof hook

MontagesystemWeland Stål: Råspont

VäxelriktareSunGrow: SH5-10RT

TillbehörSäkerhetsbrytare AC

TillbehörSmartmätare: CHINT DTSU666

Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Säkerhetsbrytare AC

Anmärkningar

1/8

2.1 Förskruvningar

Inte godkänd

Förskruvning håller inte om kablage.

Godkända kontrollpunkter

6/8

BöjradieEgenskaperIdentifieringInfästningPlaceringYttre påverkan

Ej tillgängligt vid besiktning

1/8

Anslutning

Tak 1, Longi: LR5-54HPH

Anmärkningar

2/16

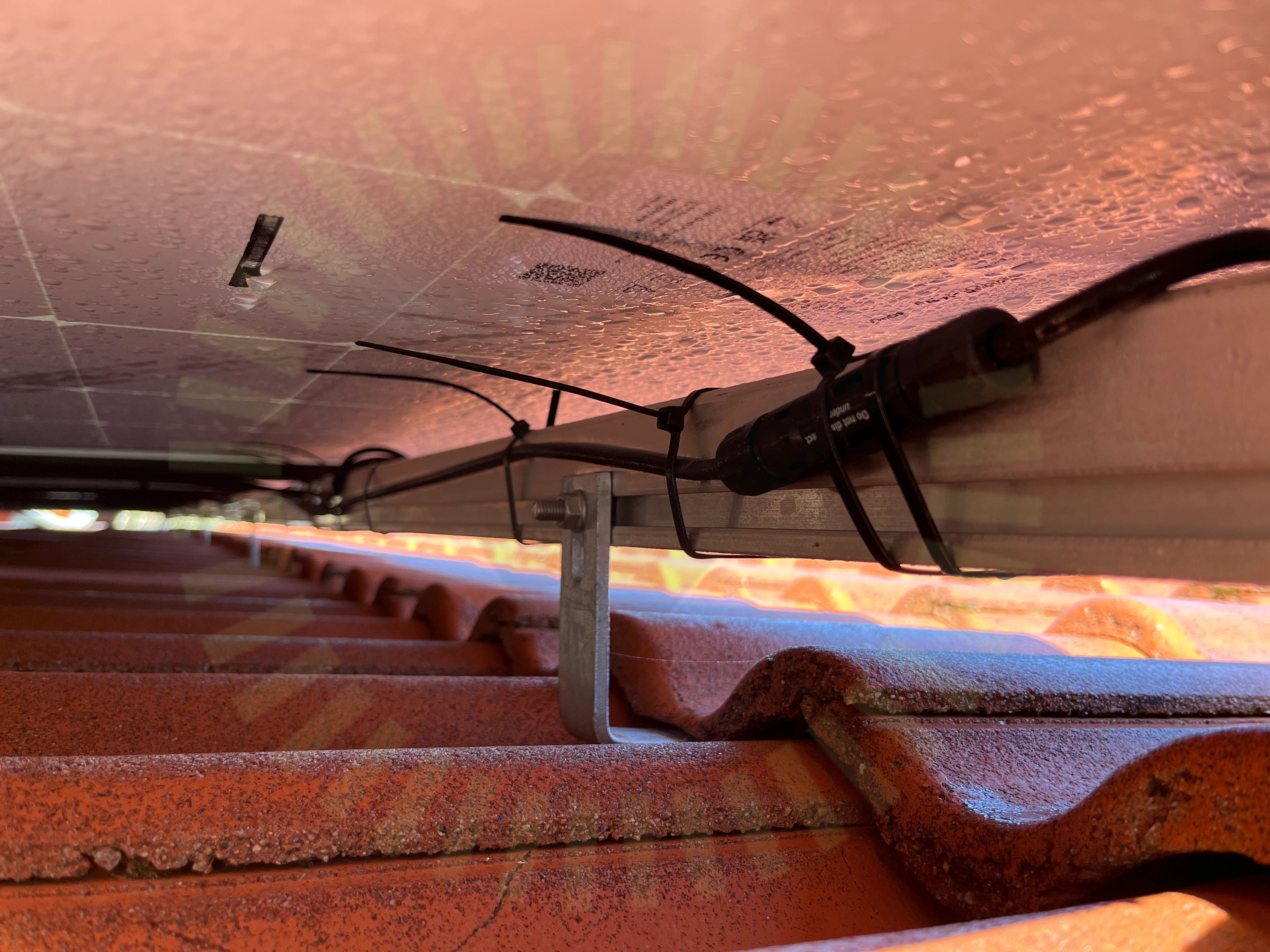

3.1 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

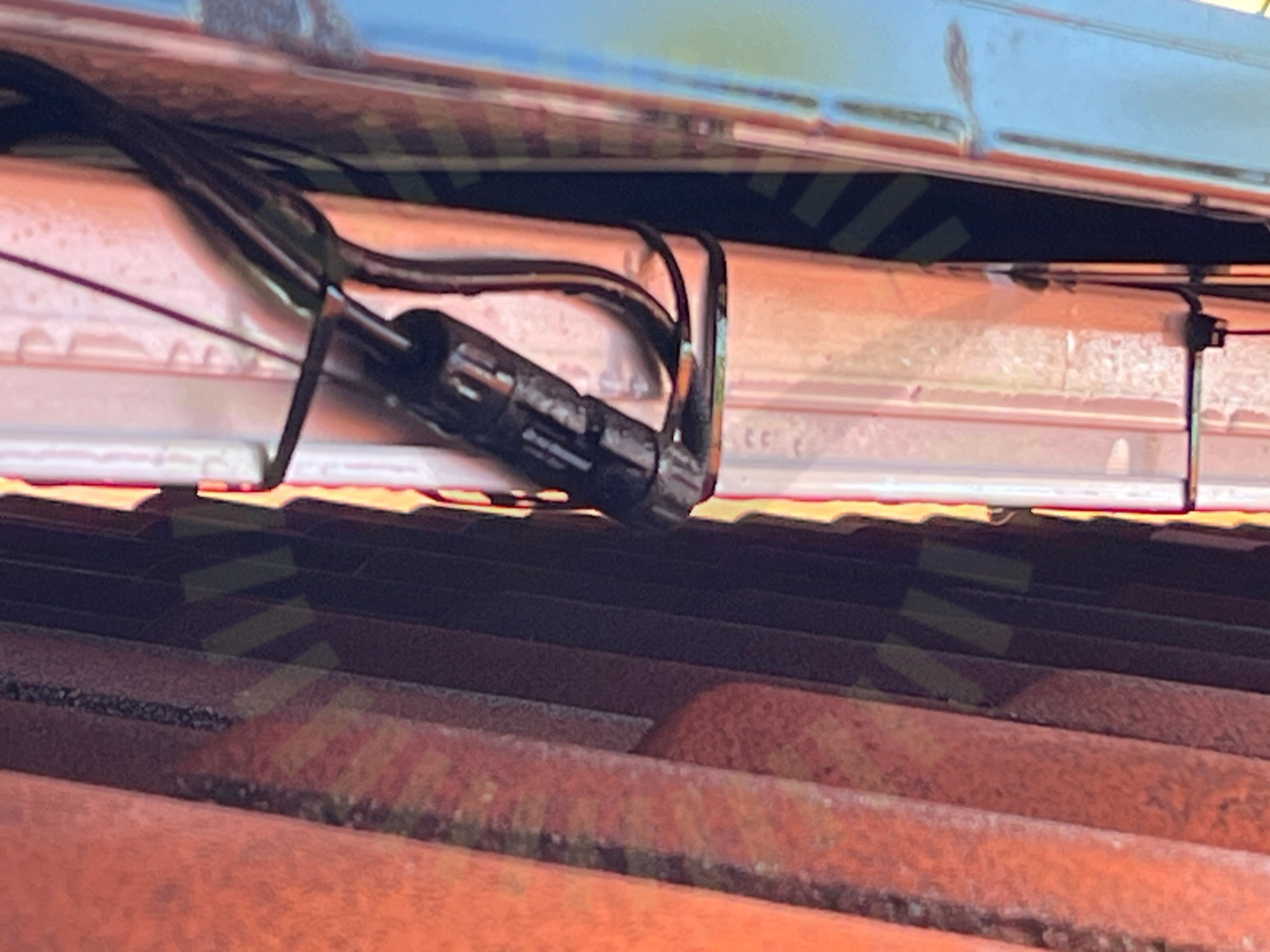

3.2 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

Installation Manual for LONGi Solar PV Modules, V15, Sida 25

Godkända kontrollpunkter

12/16

Avstånd till takDräneringshålFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringMellanrumPunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterÖverlappning

Ej tillgängligt vid besiktning

2/16

Förbindelse av kontakterSträngförläggning

Tak 1, Van Der Valk: Strongline Heavy Duty roof hook

Anmärkningar

3/21

4.1 Skenornas överhäng

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning

4.2 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. Lastberäkning är gjord för montage med Weland, men på taket är Van Der Valk monterat.

Tillverkarens montageanvisningar

4.3 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning

Godkända kontrollpunkter

18/21

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämma över skarvMittklämmorPlaceringRåspontsinfästningSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarTakets lutningTakgenomföringUnderliggande takpannaVäderbeständigt materialÄndklämmor

Tak 1, Weland Stål: Råspont

Anmärkningar

3/26

5.1 Skenors avstånd till varandra

Inte godkänd

En korrekt lastberäkning saknas. Underlag att kontrollera skenornas avstånd till varandra är inte tillgängligt.

Snö- och vindlastberäkning

5.2 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. Taklutningen är ca 45 grader.

Tillverkarens montageanvisningar

5.3 Takkrokarnas CC

Inte godkänd

Korrekt snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

MA5102 Sid 1 (1) | Version 3 - 221101

Godkända kontrollpunkter

23/26

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämmorPlaceringRåspontsinfästningSkadorSkadorSkenornas infästningSkenornas infästningSkenornas överhängSkenornas överhängSkenskarvarTakgenomföringTvådelad TakkrokTvådelad TakkrokUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor skena

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

4/36

7.1 DC Max Ström

Rekommendation

Strängens maximala ström överstiger växelriktarens specifikationer vilket leder till något förlorad produktion.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 142-147

7.2 Strängdesign

Inte godkänd

Paneler i olika väderstreck och olika lutningar är kopplade i samma mppt.

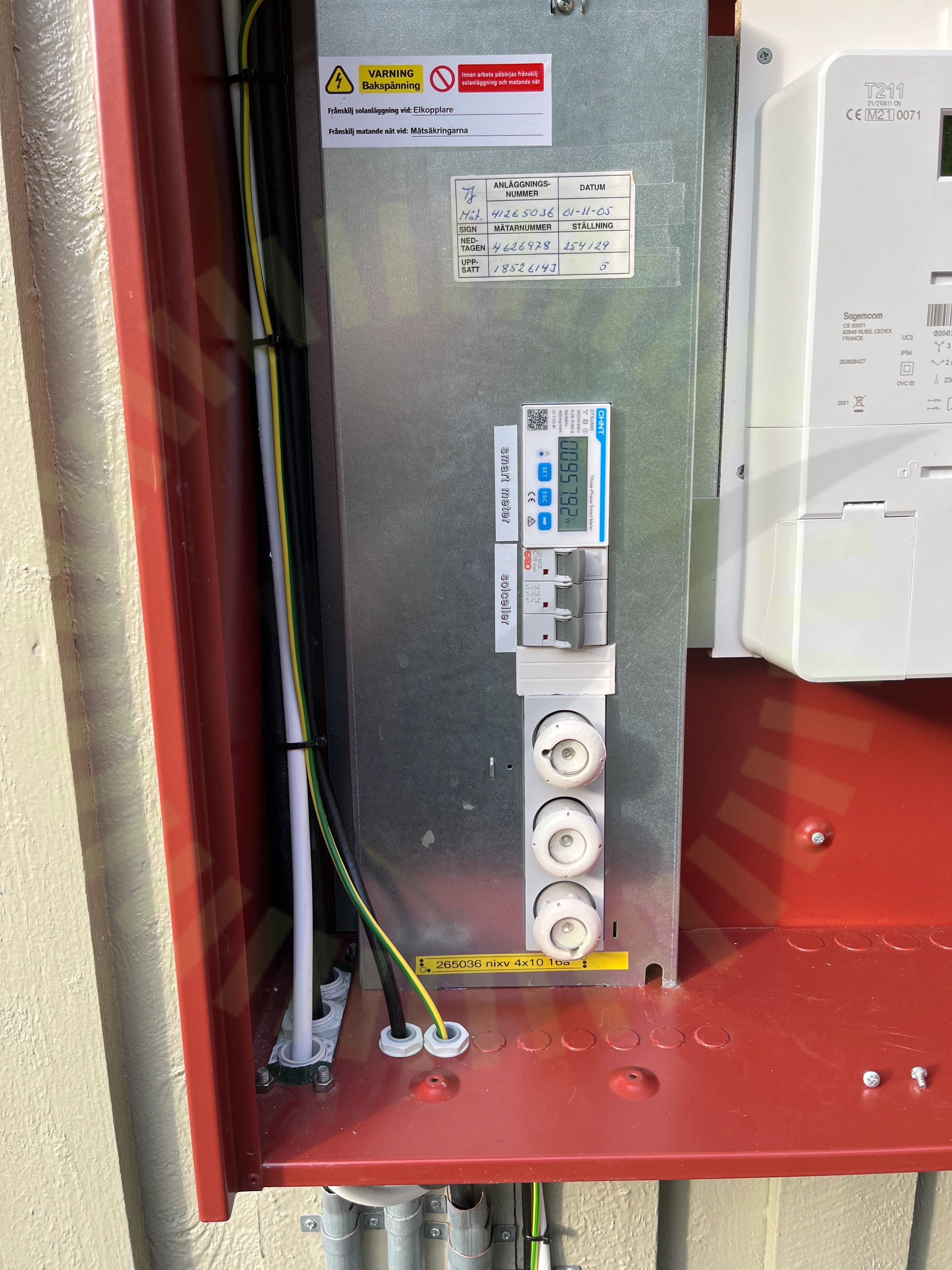

7.3 Tillgänglighet

Inte godkänd

Materiel är inte monterat så det är tillgängligt för inspektion. Jag får inte av locket till kapslingen på ett säkert sätt, förskruvningarna sitter i vägen för att ta av locket och jag kan inte göra spänningsförda delar spänningslösa. Fel placering av smartmätare och säkringar då elleverantören skall hit och plombera kapslingen.

SS 436 40 00 (513.1)

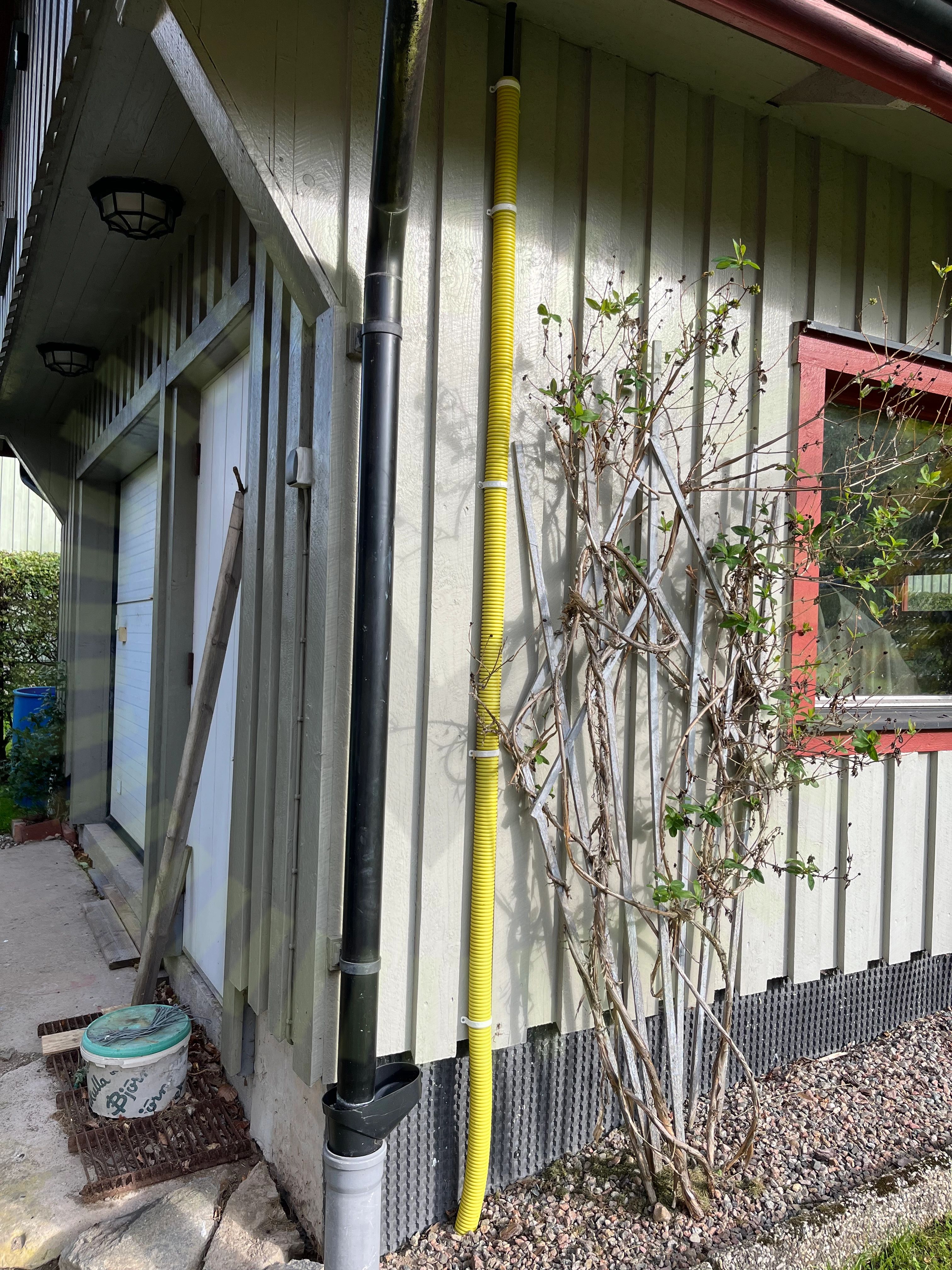

7.4 Väderbeständigt material

Inte godkänd

Använt material ej väderbeständigt.

Godkända kontrollpunkter

31/36

AC BöjradieAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantSmartmätareStress på kontakterSäkringsdimensionVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/36

AC Anslutning Växelriktare
