Besiktningsrapport

6.9

Installation genom

Sol & Tak Dalarna AB

Datum

6 mars 2024

Ort

Falun, Dalarnas län

Skenornas infästning

Skenornas överhäng

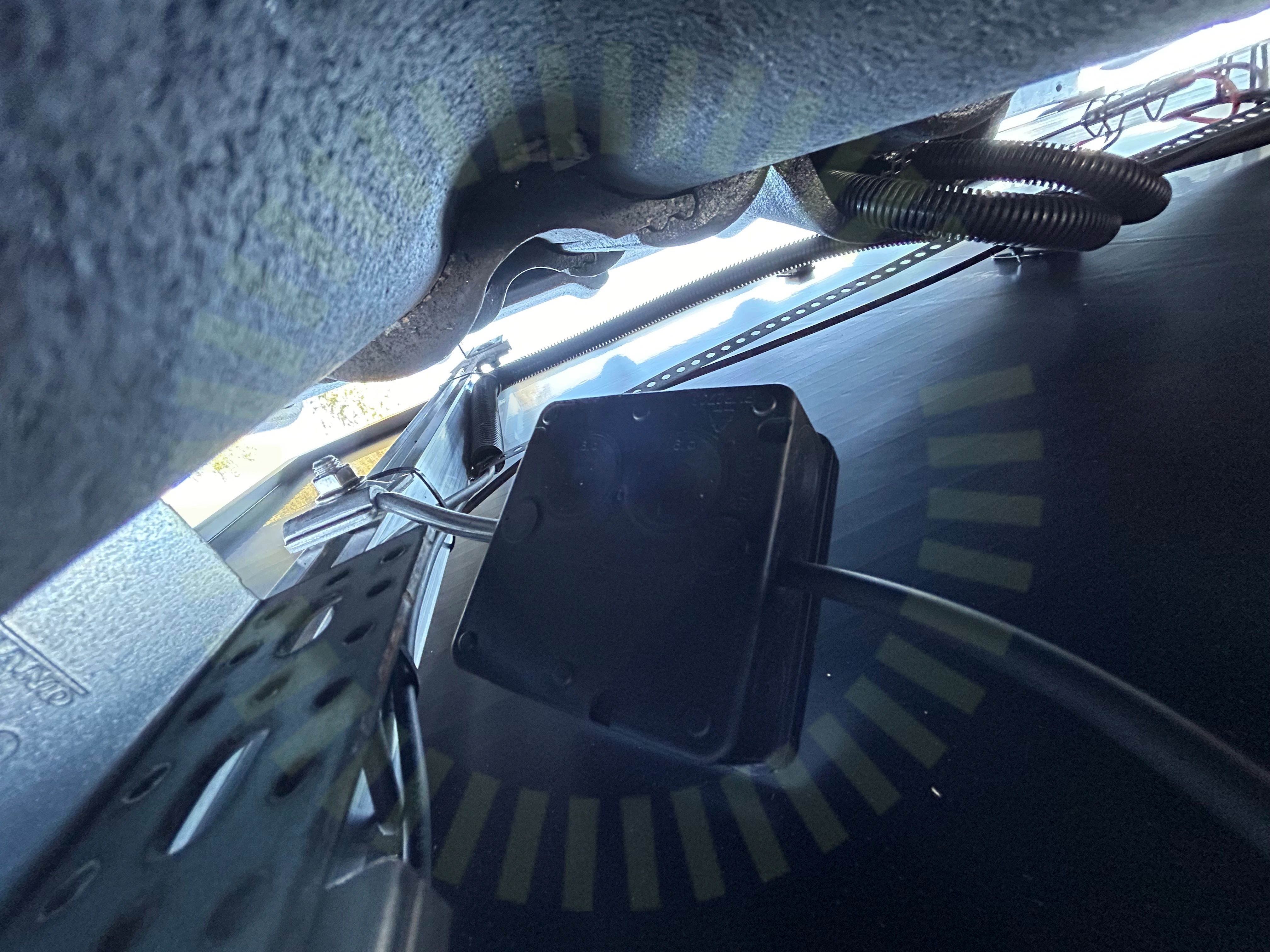

Underliggande takpanna

+ 14

78% godkända22% ej godkända

Om installationen

PanelerEurener: MEPV 120 HALF-CUT BLACK 410Wp

MontagesystemWagner skena med Weland stål råspontsinfästning

VäxelriktareGroWatt: MOD 3-10KTL3-XH

TillbehörUndercentral

TillbehörSäkerhetsbrytare AC

Installerad av Sol & Tak Dalarna AB som har ett lågt snittbetyg på 6.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Dokumentation

Inte godkänd

Enligt överlämnad dokumentation (Egenkontroll) står att montagesystem är Weland. Det är blandade montagesystem installerade.

Avtal

1.2 Mätprotokoll DC

Inte godkänd

Mätprotokollet stämmer inte. Sträng 1: 22 paneler 203V och sträng 2: 6 paneler 732V. Det är antingen felskrivet eller så är strängarna felmärkta.

Godkända kontrollpunkter

1/3

Strängschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, Eurener: MEPV 120 HALF-CUT BLACK 410Wp

Anmärkningar

4/14

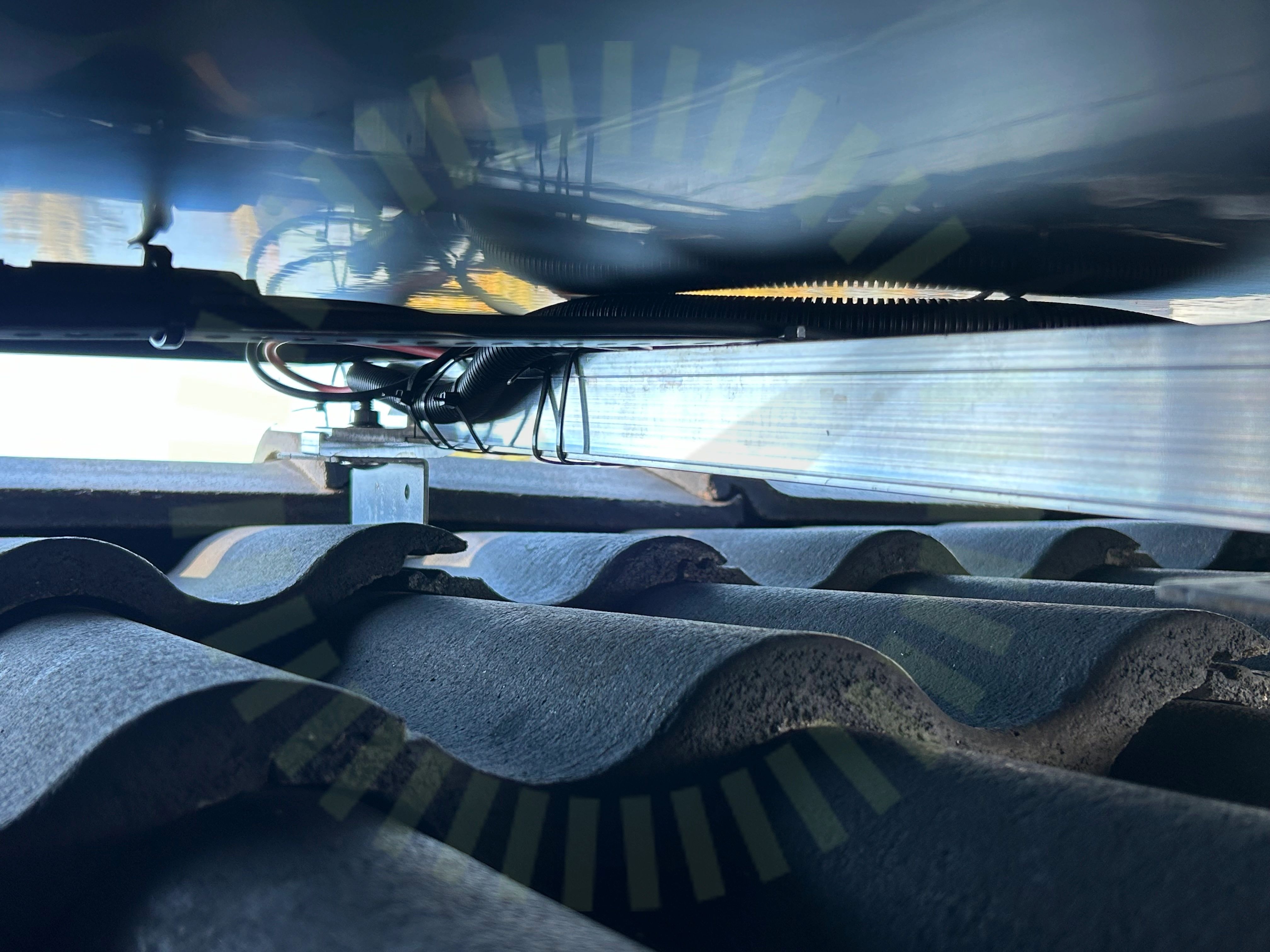

3.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens undersida.

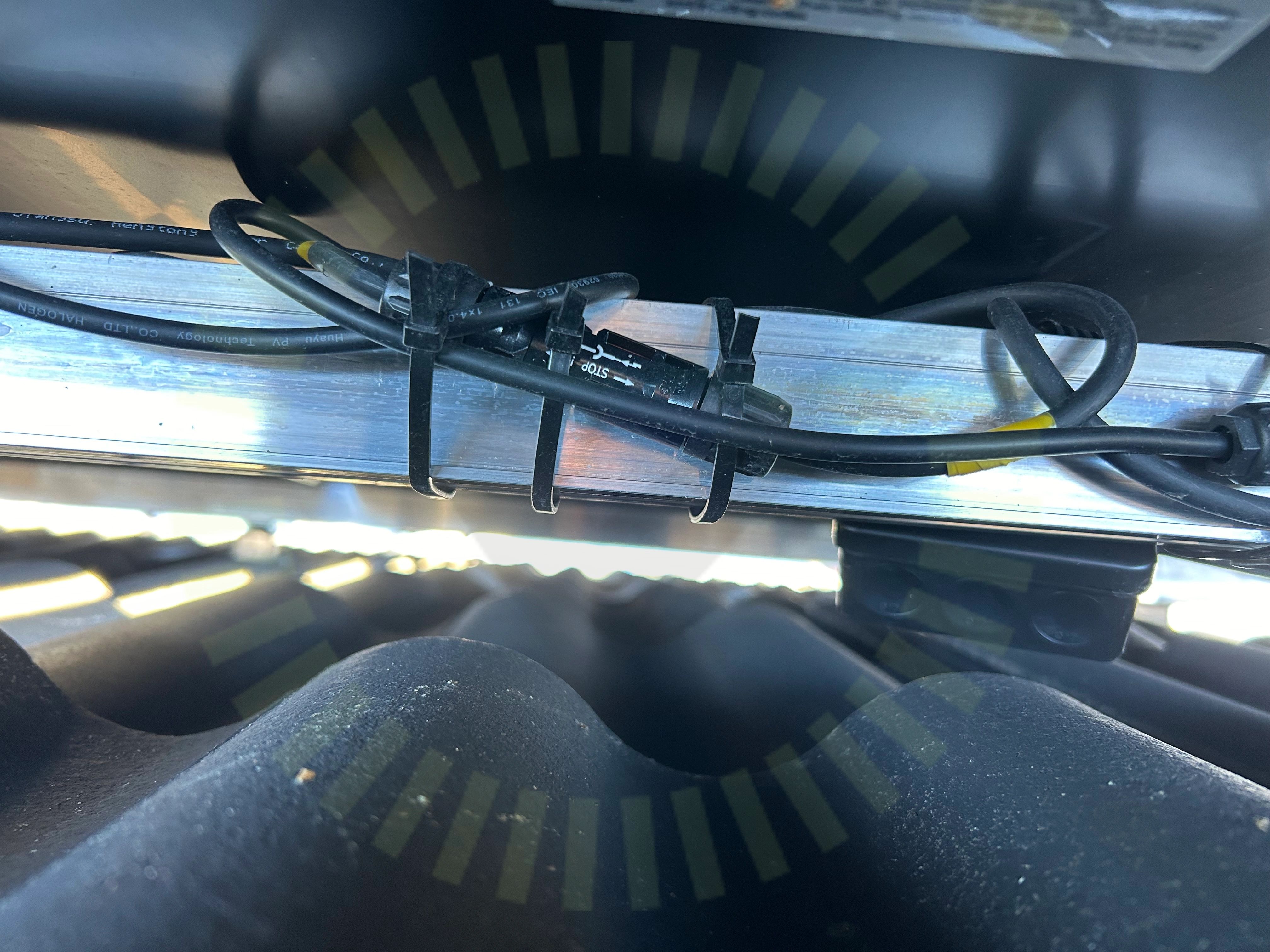

3.2 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

Stäubli MA711 ver 10.2022, sid 4/4

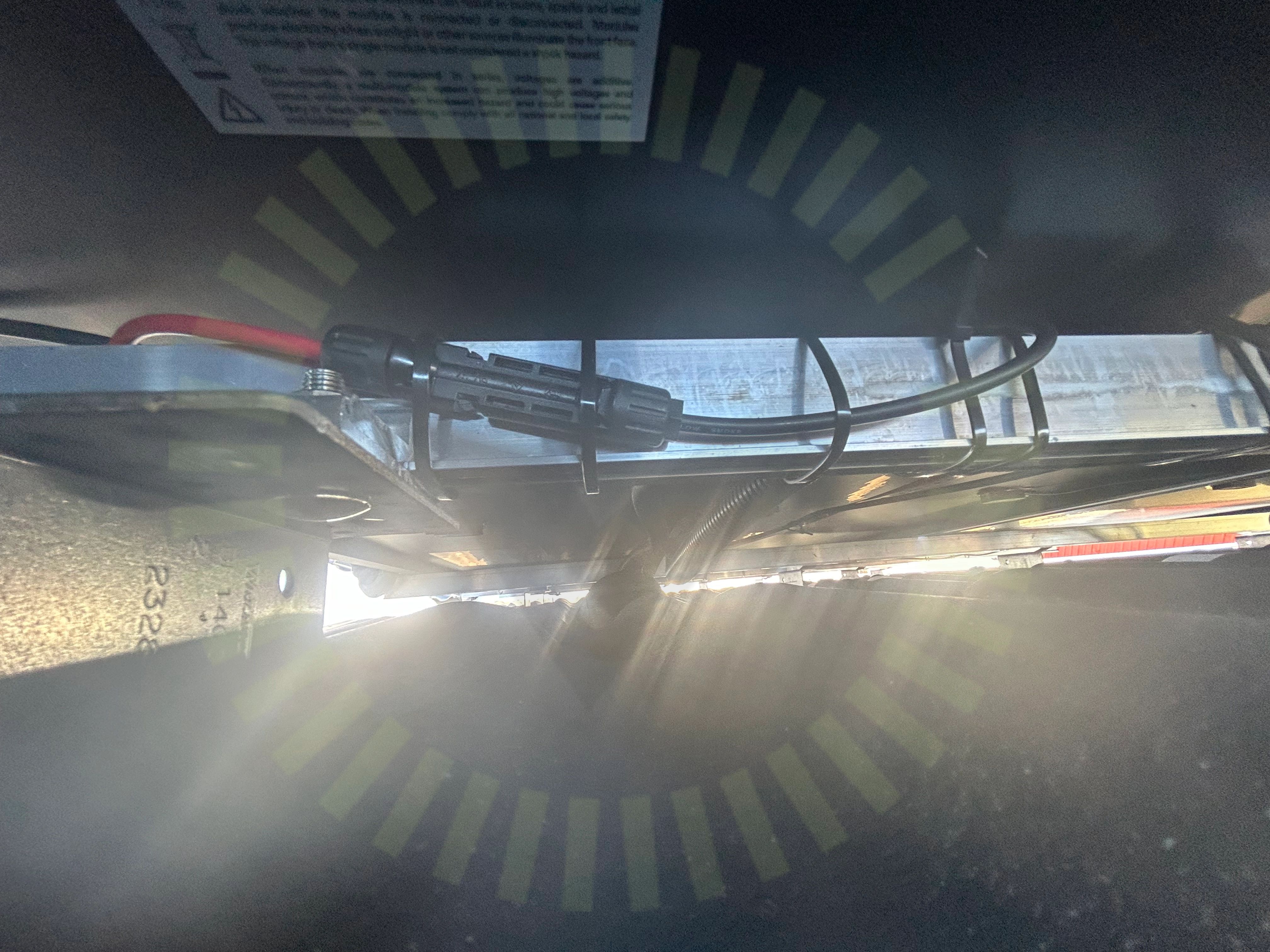

3.3 Förbindelse av kontakter

Inte godkänd

DC kontakter i förbindelse är från olika tillverkare.

SS 436 40 00 (712.526)

3.4 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

9/14

DräneringshålKlämmornas överlappningPanelkablaget böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/14

Strängförläggning

Tak 1, Wagner skena med Weland stål råspontsinfästning

Anmärkningar

8/22

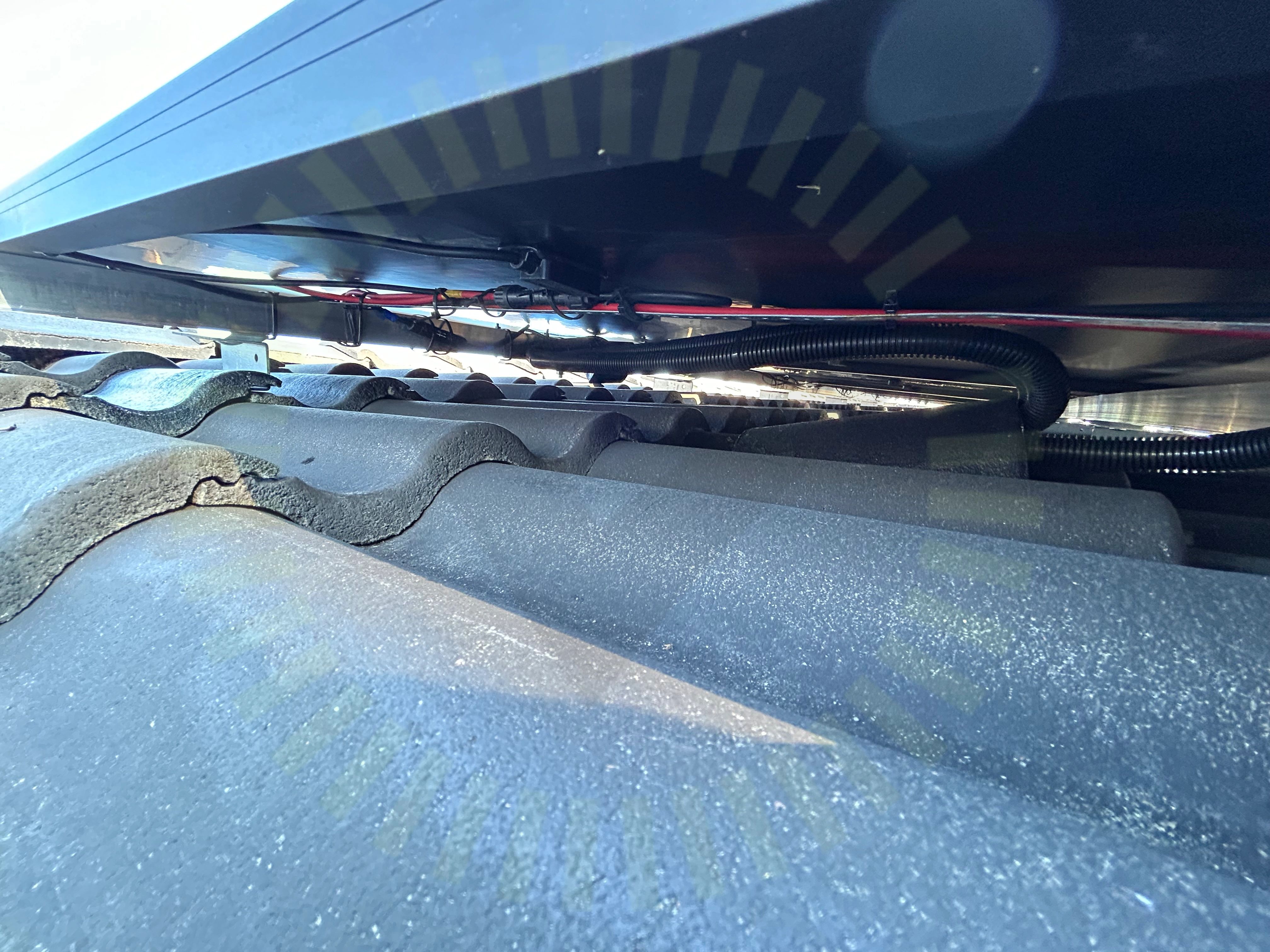

4.1 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan panelfält är inte lämpligt fastsäkrad och hänger lång sträcka utan stöd. Slangen kan påverkas av snö och vind.

SS 436 40 00 (712.522.101)

4.2 Potentialutjämningsledare

Inte godkänd

Potentialutjämning kopplad till dosa som inte är fastsäkrad och som saknar underlag för dess funktion.

SS 436 40 00, 712.542.103

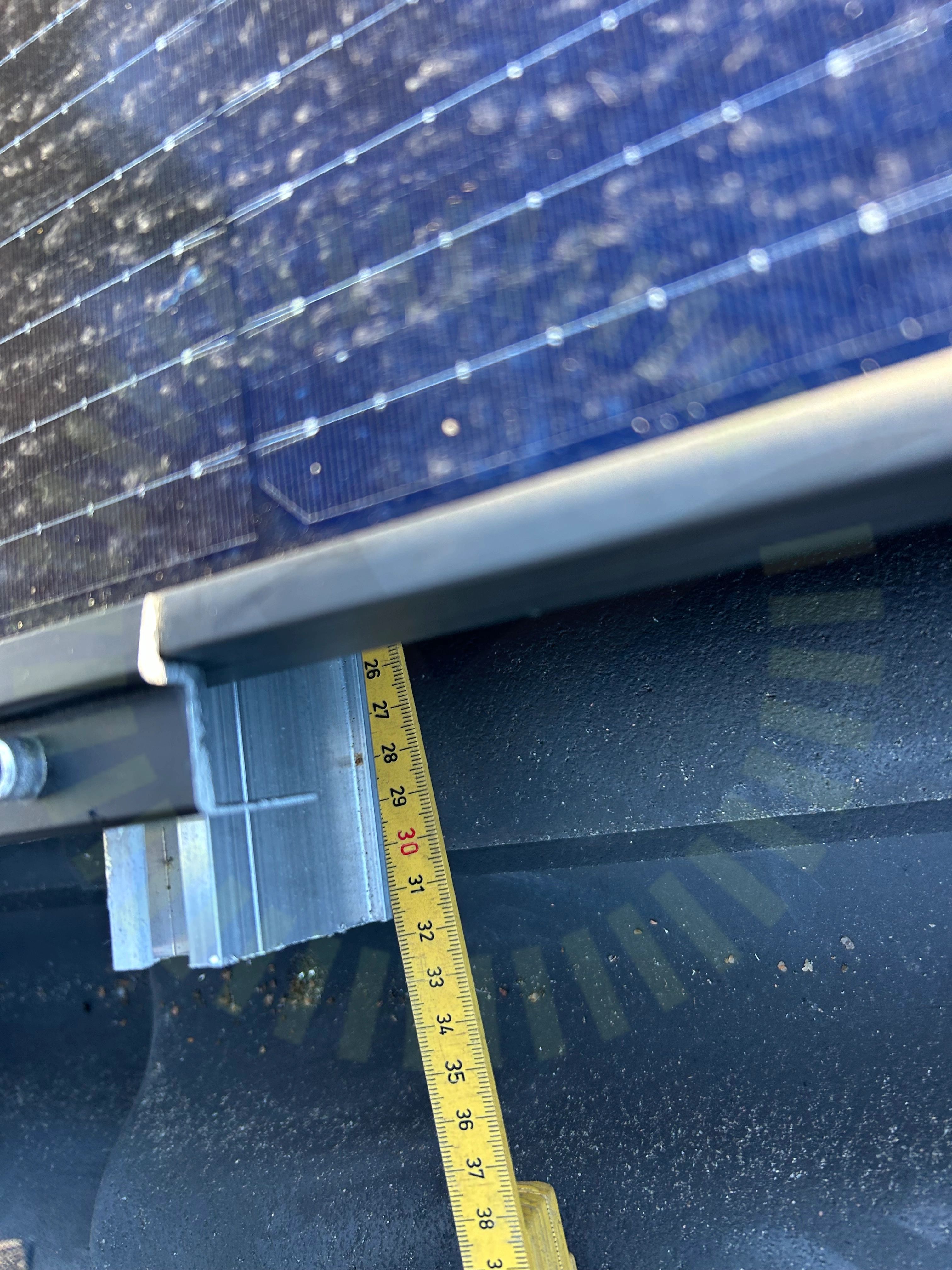

4.3 Skenornas överhäng

Inte godkänd

Två olika montagesystem är blandade. Tillverkarna tillåter inte att systemen blandas och en korrekt lastberäkning med överhäng går inte att ta fram från tillverkarna. Produktgarantier från tillverkare är inte giltiga.

4.4 Snö- och Vindlastberäkning

Inte godkänd

Två olika montagesystem är blandade. Lastberäkning från tillverkarnas program som är underlag för korrekt montage går ej att ta fram.

4.5 Underliggande takpanna

Inte godkänd

Infästningar ligger mot underliggande takpanna.

MA5102 Sid 1 (1) | Version 3 - 221101

4.6 Skenornas infästning

Inte godkänd

Två olika montagesystem är blandade. Tillverkarna tillåter inte att systemen blandas och en korrekt infästning mellan de båda systemen saknas. Produktgarantier från tillverkare är inte giltiga.

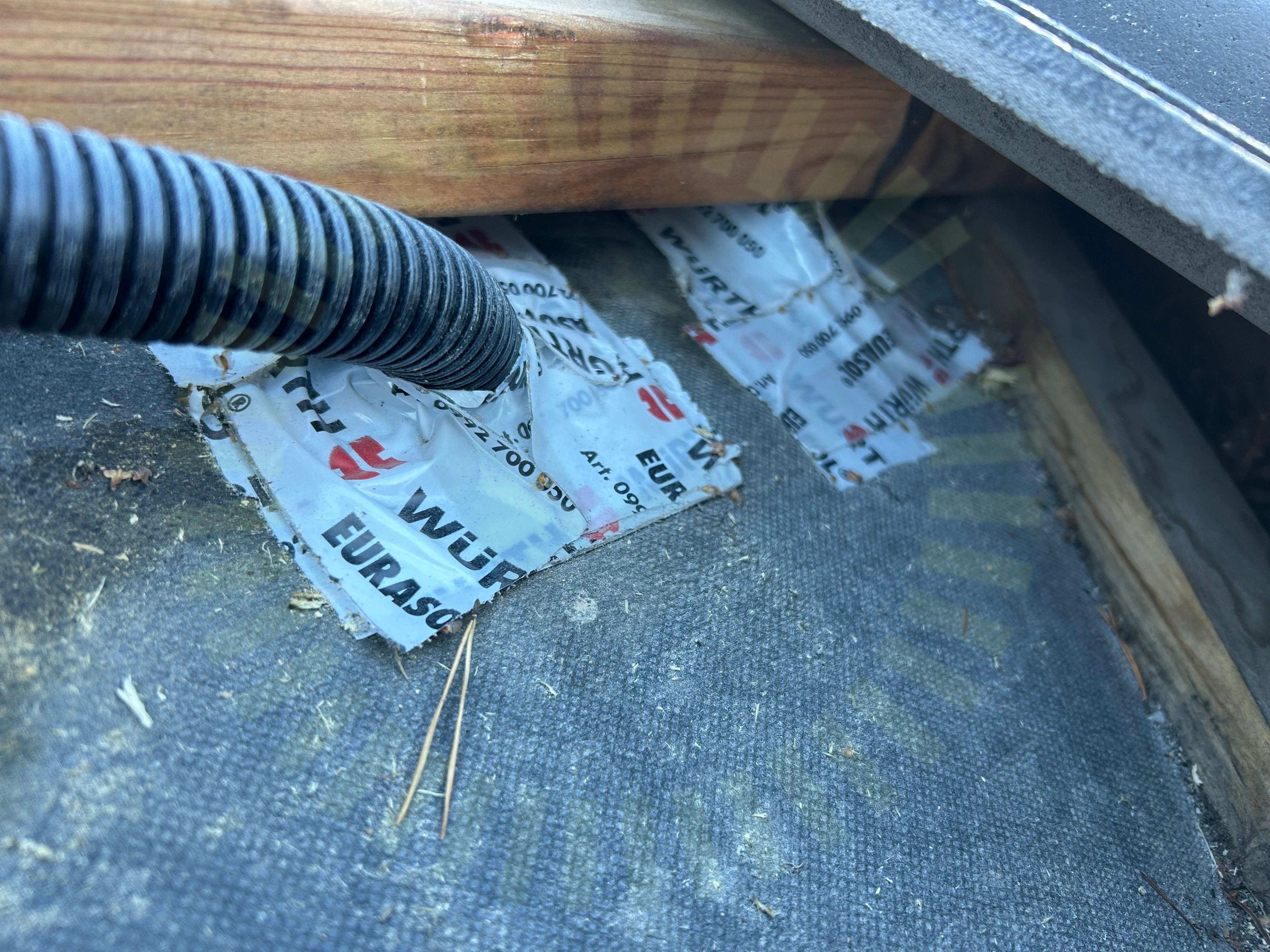

4.7 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

4.8 Takkrokarnas CC

Inte godkänd

Korrekt snö- och vindlastberäkning för welands takkrokar saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning

Godkända kontrollpunkter

13/22

DC kabel förläggningFöremål mellan skena och panelramKabeluppfästningMittklämmorPlaceringRåspontsinfästningSkada på klämmorSkadorSkenans utstick för klämmaSkenskarvarTvådelad TakkrokVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/22

Underbyggnad

Undercentral

Anmärkningar

2/6

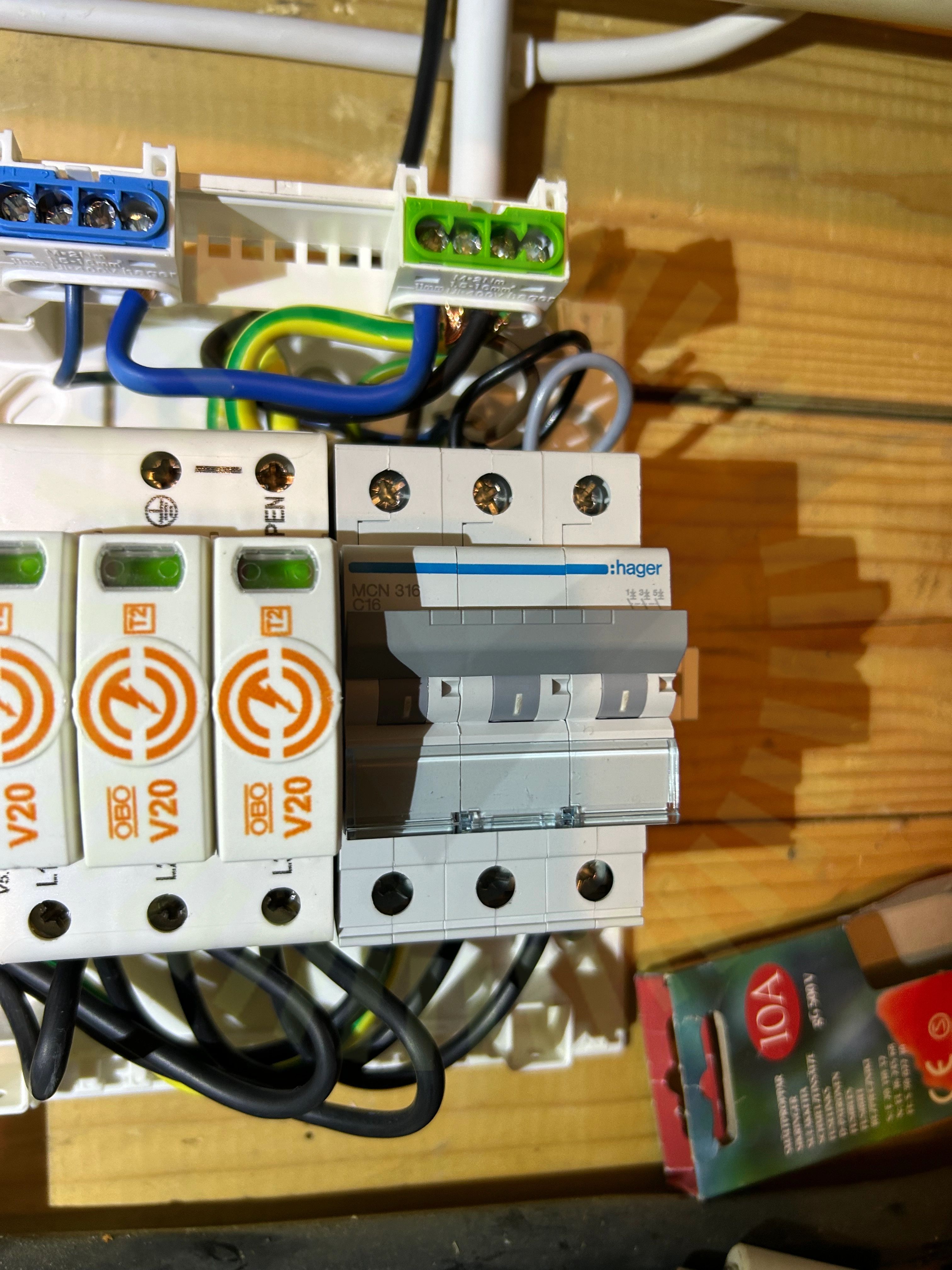

5.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4 (543.4.1)

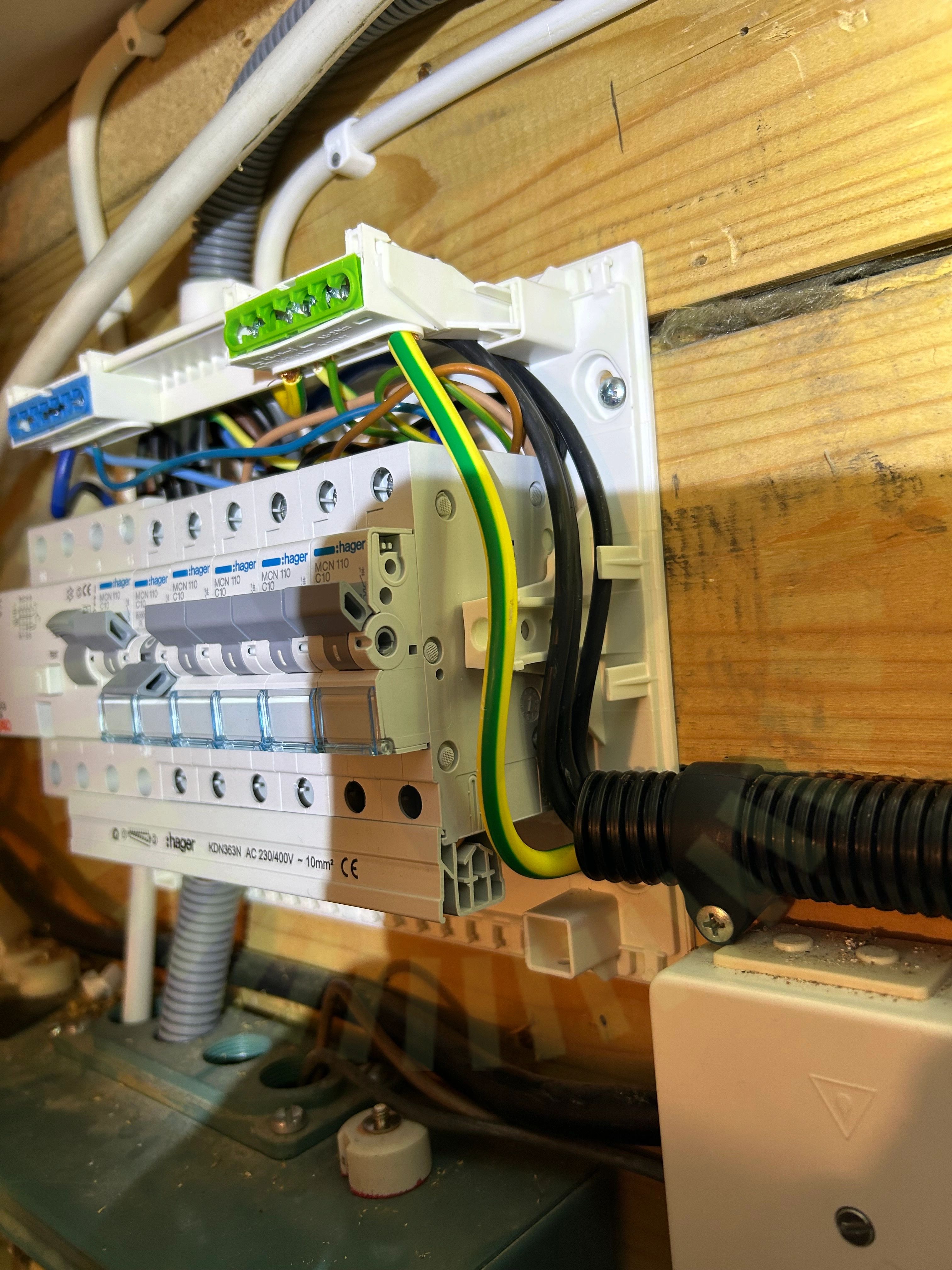

5.2 Matning av undercentral

Inte godkänd

I undercentral där man hämtat matningen till kapsling för växelriktare är ett TN-S system, man har sedan gått med en PEN ledare från denna till kapsling där växelriktarens säkringar sitter. Man har därmed skapat ett TN-C system. Det är inte godkänt att återgå från ett TN-S tillbaka till ett TN-C system.

SS 436 40 00 (543.4.3)

Godkända kontrollpunkter

4/6

InfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

3/4

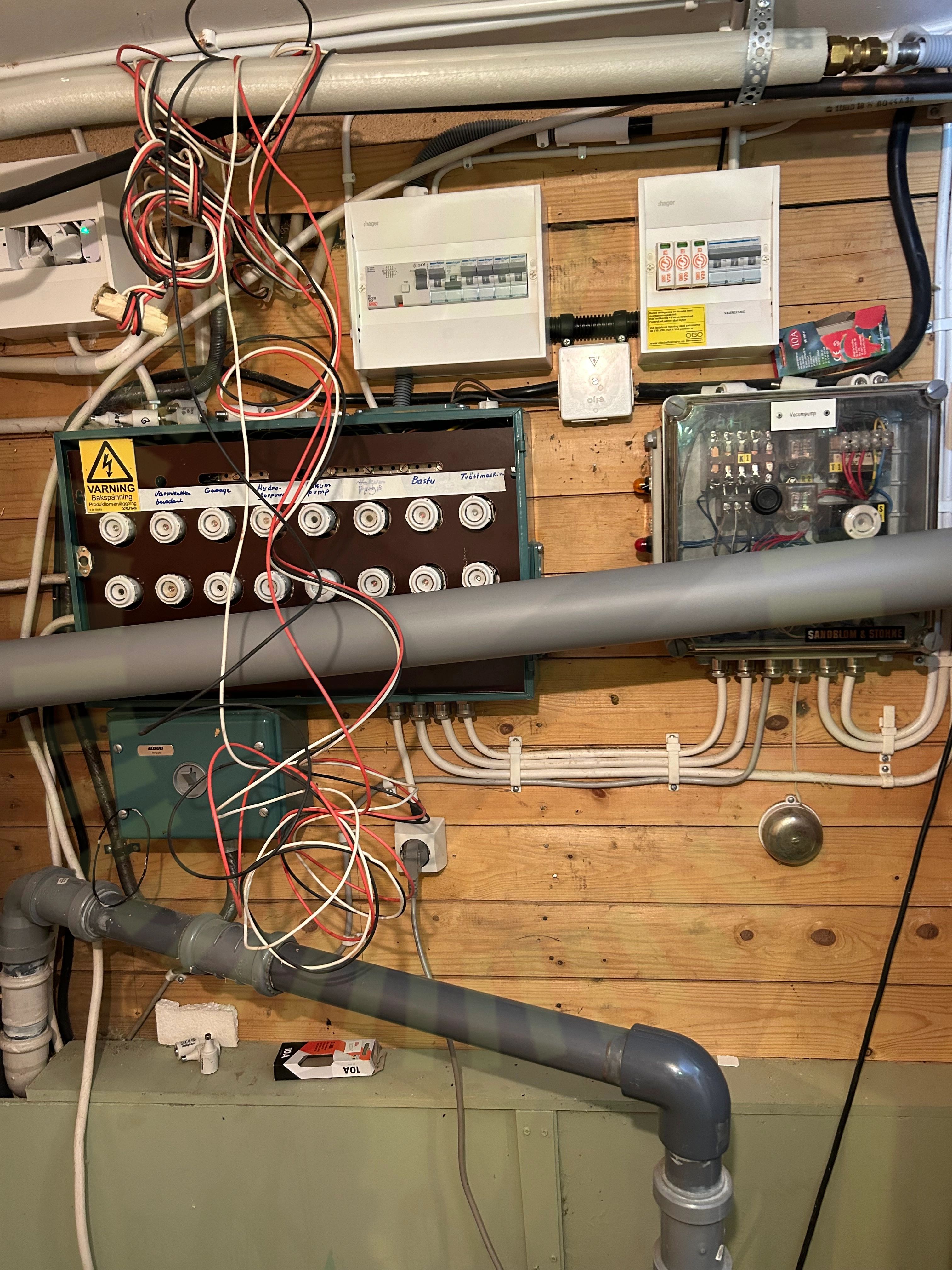

6.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

6.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

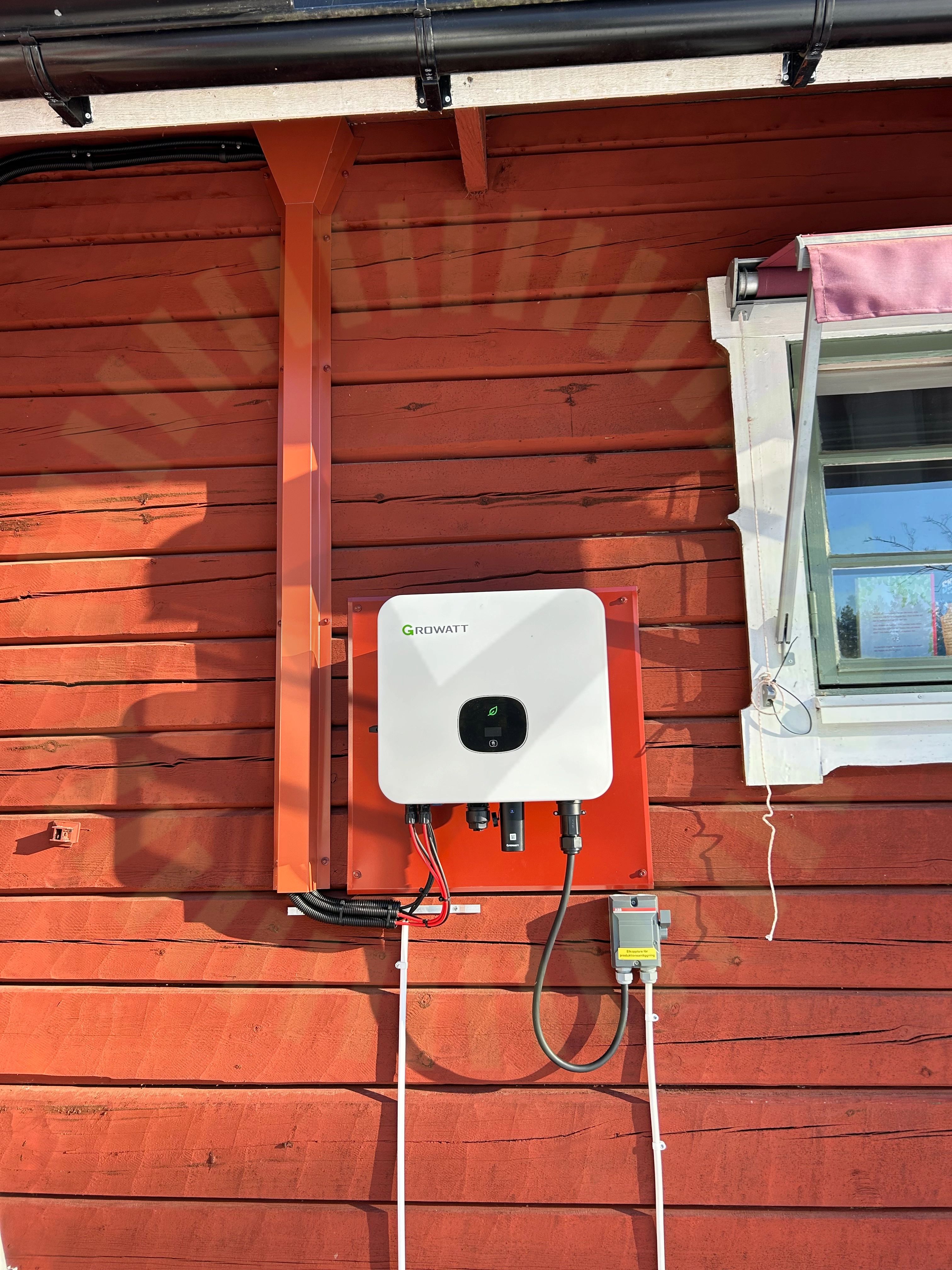

6.3 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

1/4

Missvisande varselmärkning

Växelriktare

Anmärkningar

4/35

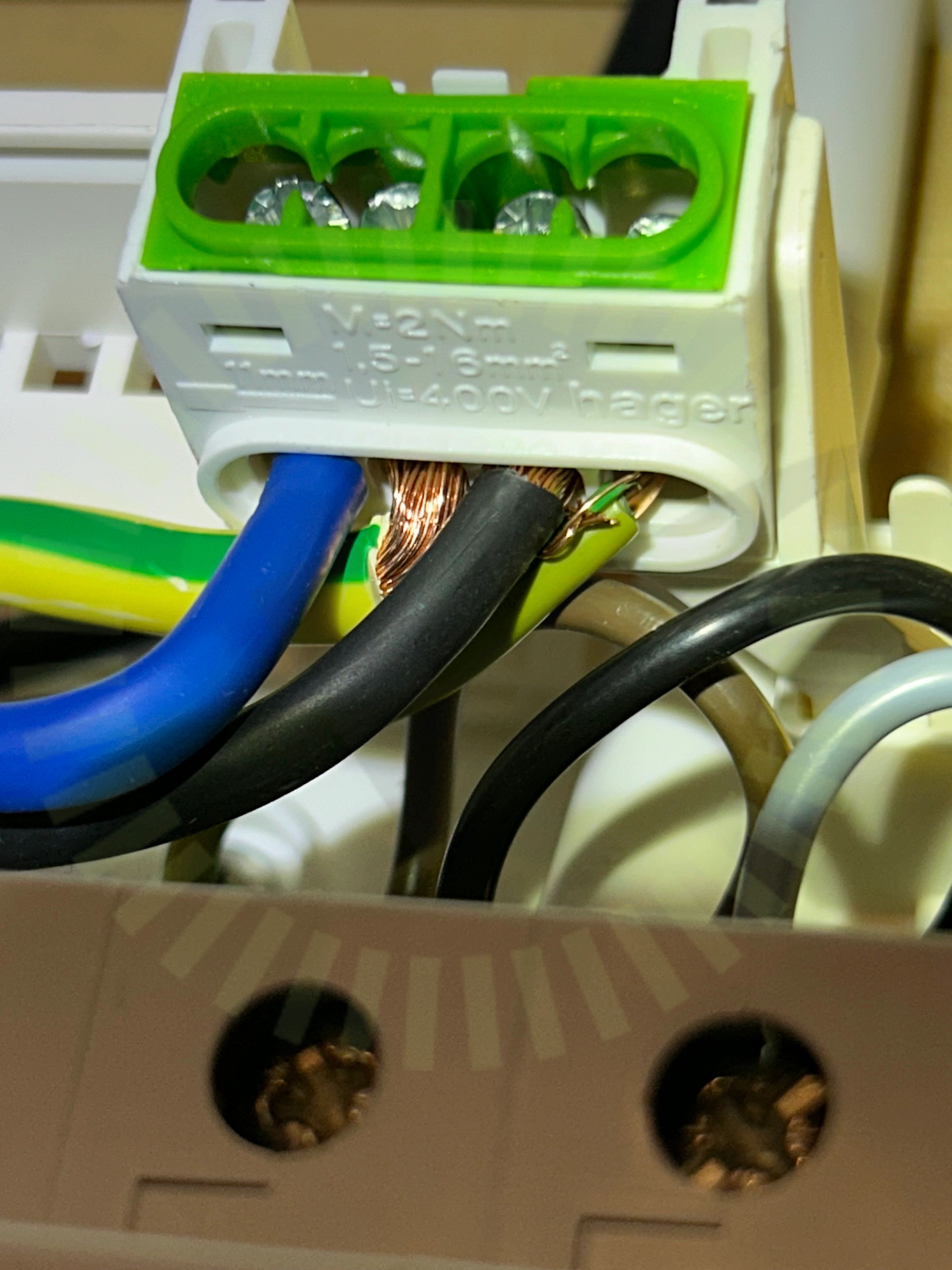

7.1 Anslutning av ledare

Inte godkänd

Kardeler spretar från plint.

SS 436 40 00 (134.1.4)

7.2 Väderskydd

Rekommendation

Tillverkaren rekommenderar inte att växelriktaren placeras utan väderskydd.

MOD 3-10KTL3-XH User Manual EN 2022.11.23, Sida 13

7.3 Mekanisk påverkan

Inte godkänd

Kablage är inte förlagt eller skyddat för mekanisk påverkan genom slag eller stöt.

SS 436 40 00 (522.6.2)

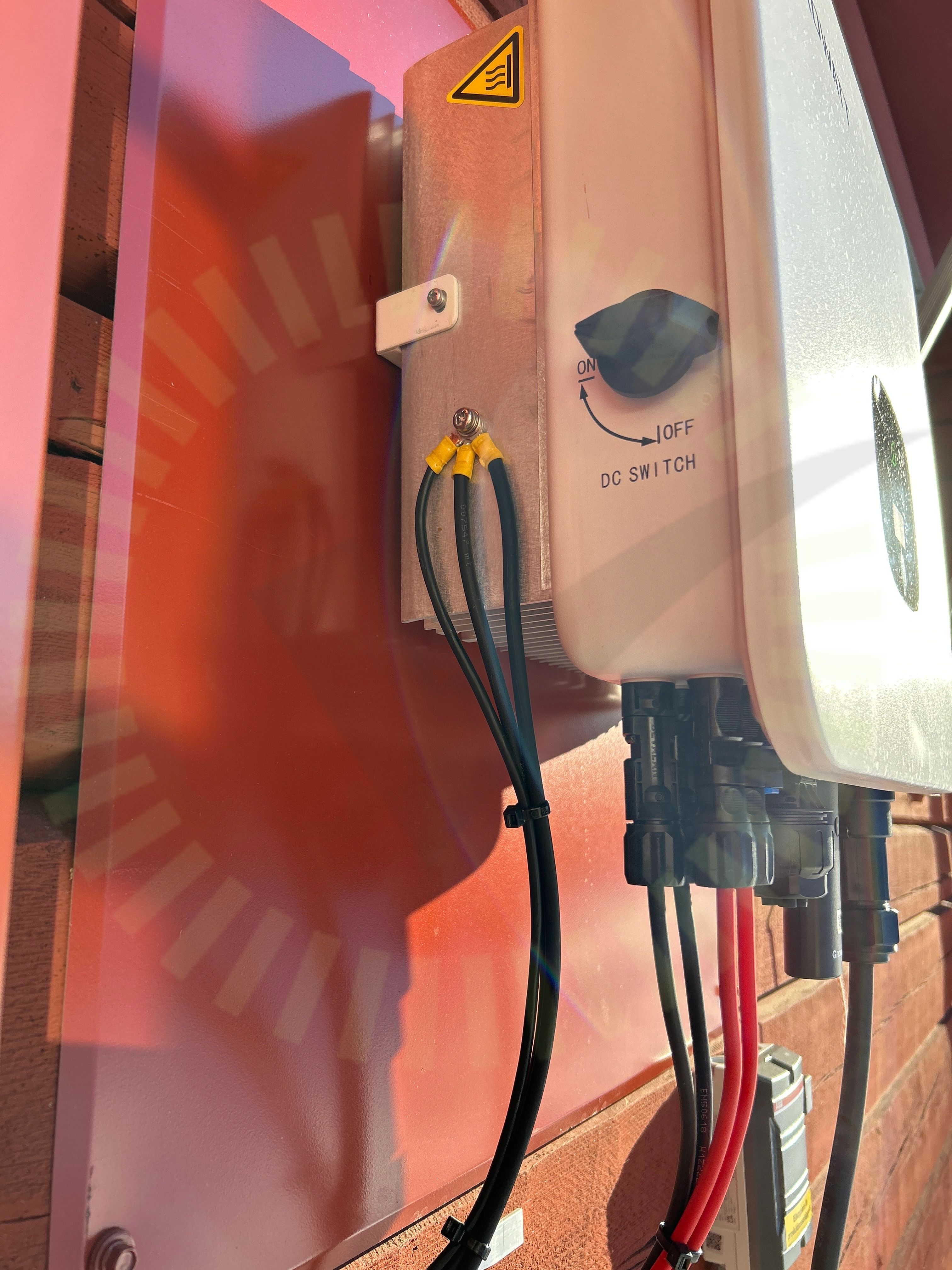

7.4 Jordning av chassi
