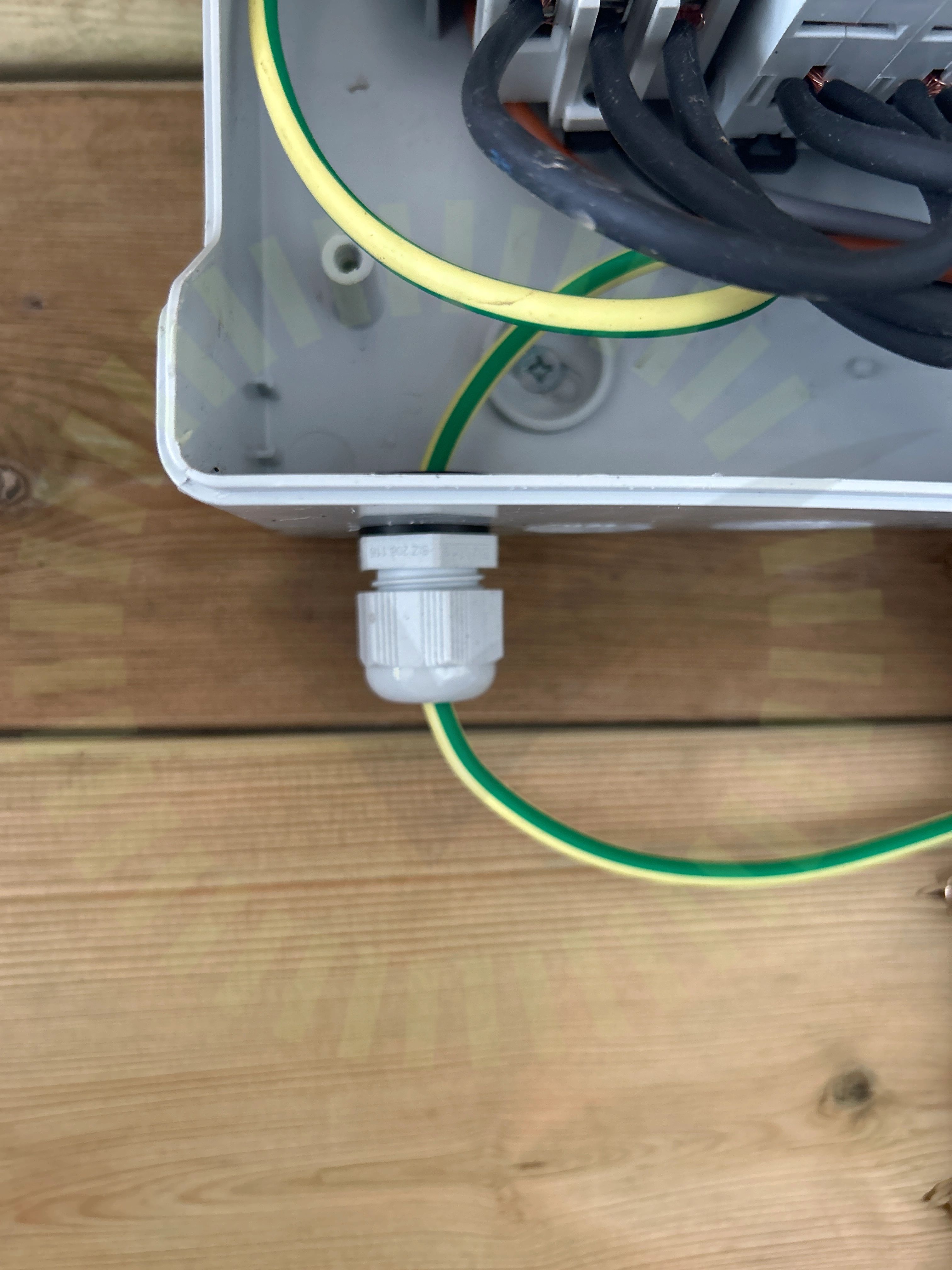

1.1 Förskruvningar
Inte godkändFörskruvningen är ej anpassad till rätt dimension på kabel.
SS 436 40 00 (134)
Besiktningsrapport
8.6
Installation genom
Sesol
Datum
10 mars 2023
Ort
Huddinge, Stockholms län
91% godkända9% ej godkända
Om installationen
PanelerLongi: LR5-54HPB 390-410M
MontagesystemWeland Stål: Falsfäste
VäxelriktareHuawei: SUN2000-(3KTL-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
TillbehörElmaterial: Kapsling
TillbehörHuawei: Smart Power Sensor
Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Elmaterial: Kapsling
Anmärkningar
1/9Godkända kontrollpunkter
8/9BrytareBöjradieInfästningInstallationIP-KlassningPlaceringTermisk påverkanYttre påverkan
Huawei: LUNA2000-5-15-S0
Godkända kontrollpunkter
14/14AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktInfästningInternet KabelKontakterRakt ståendeSkadorSmart Power SensorTemperaturUtrymmeVäderskydd
Huawei: Smart Power Sensor
Godkända kontrollpunkter
1/1Smartmätare
Huawei: SUN2000-(3KTL-10KTL)-M1
Anmärkningar
3/64

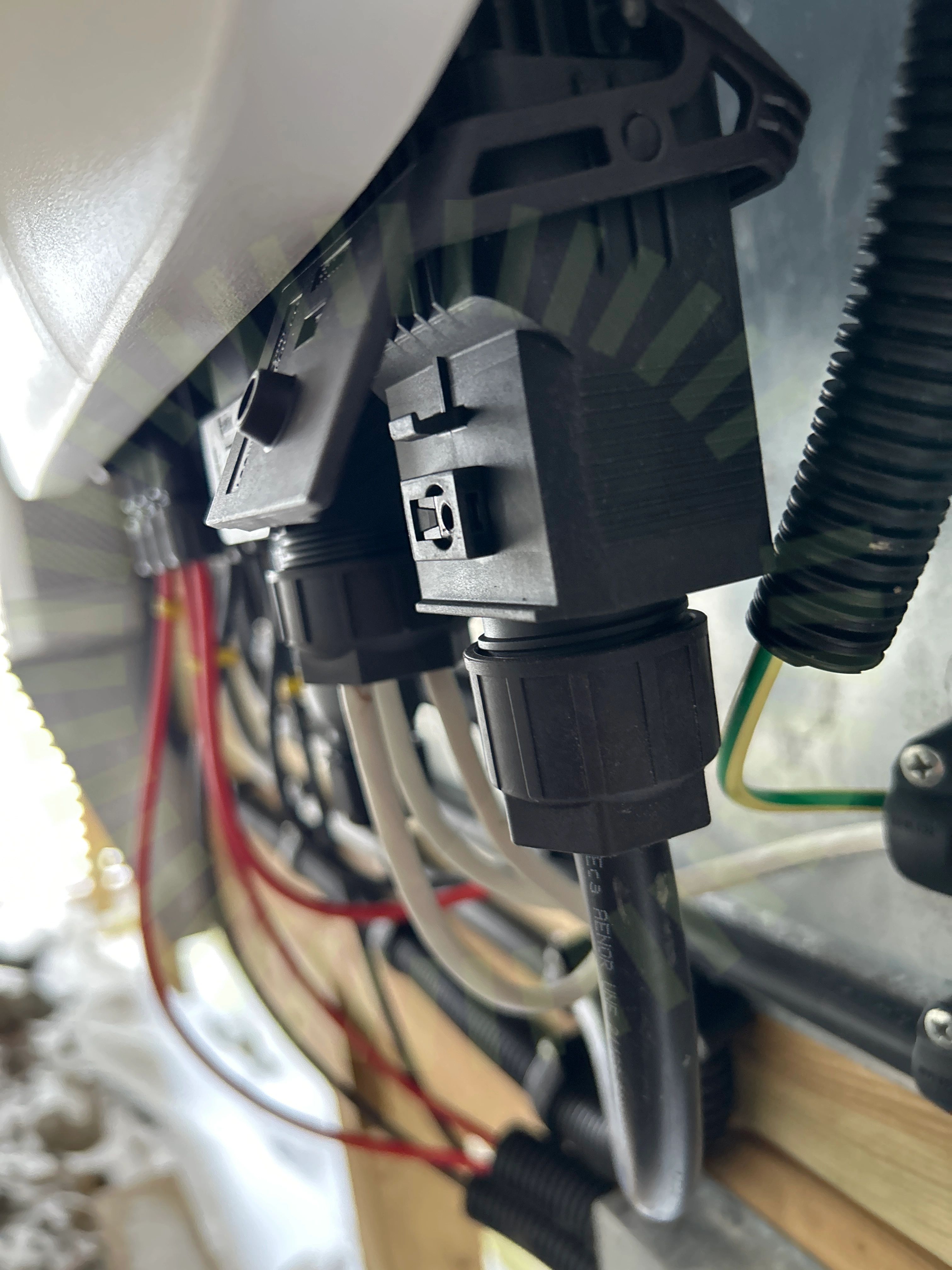

4.1 AC anslutning växelriktare
Inte godkändVäxelriktarens snabbkontakt är inte korrekt monterad.
SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 44-47
4.2 AC anslutning växelriktare
Inte godkändVäxelriktarens snabbkontakt är inte korrekt monterad.
SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 44-47
4.3 Mätprotokoll DC
Inte godkändMätning av strängar saknas.
ELSÄK-FS 2022:1 (3 kap. 6 §)
Godkända kontrollpunkter
61/64AC BöjradieAC BöjradieAC GenomföringarAC GenomföringarAC Kablage dimensioneringAC Kablage dimensioneringAC Kablage förläggningAC Kablage förläggningAC kablage skadaAC kablage skadaAC kablage skarp kantAC kablage skarp kantAvstånd närliggande objektAvstånd närliggande objektAvstånd till havAvstånd till havAvtalBakomliggande materialBakomliggande materialDC Kablage egenskaperDC Kablage egenskaperDC Kablage förläggningDC Kablage förläggningDC Kablage skadaDC Kablage skadaDC Kablage skyddDC Kablage skyddDC Kontakter anslutningDC Kontakter anslutningDC Kontakter stressDC Kontakter stressDC Max SpänningDC Max SpänningDC Max StrömDC Max StrömDC Min SpänningDC Min SpänningFastsäkring av produktFastsäkring av produktHuvudsäkringInformering av solcellerInfästningInfästningJordning av chassiJordning av chassiKontakterKontakterMärkningMärkningPlaceringPlaceringSträngschemaSträngschemaSäkringsdimensionSäkringsdimensionTillförlitligt fästTillförlitligt fästVarning för backspänningVarning för likspänningVentilationVentilation
Longi: LR5-54HPB 390-410M
Anmärkningar
1/16

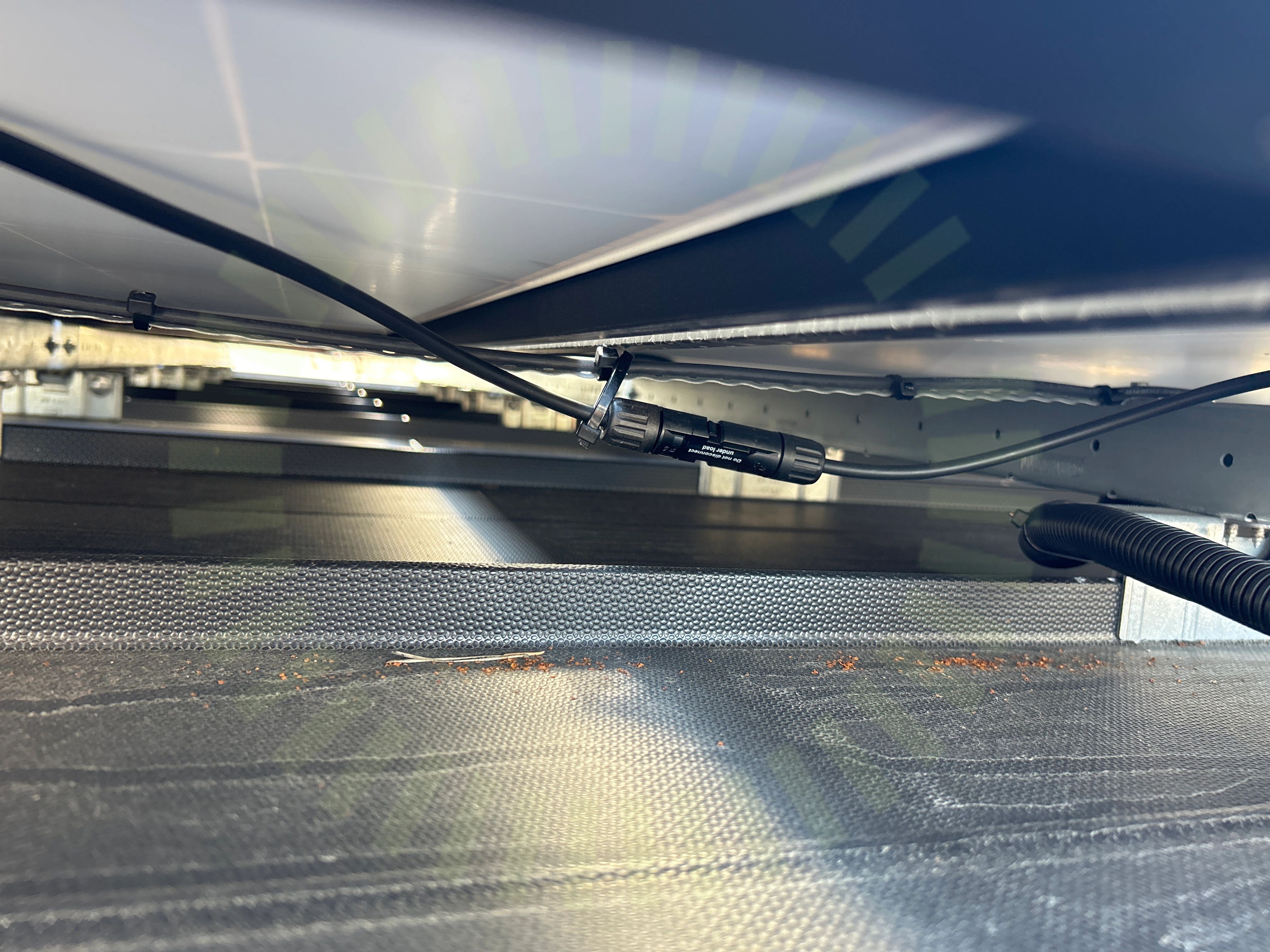

5.1 Stress på kontakter
Inte godkändKontakter hänger utan tillräcklig Dragavlastning.
Godkända kontrollpunkter
15/16Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKontakterKopplingslådaMellanrumPanelkablagets böjradiePunktbelastningSkadorSkuggaSpänningar i ramSträngförläggningÖverlappning
Växelriktare
Anmärkningar
1/1

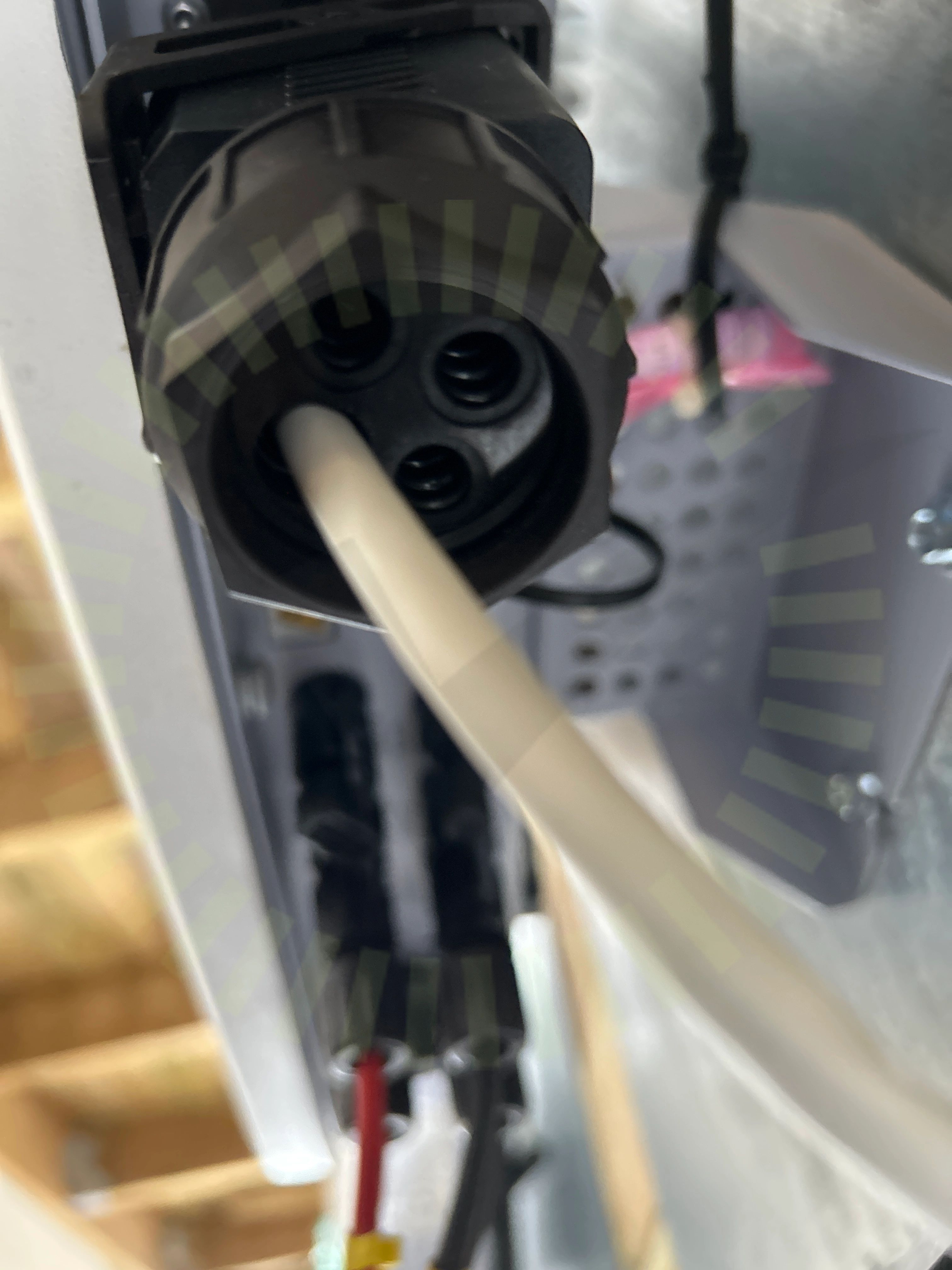

6.1 Förskruvning
Inte godkändUtgångar i förskruvning är ej tätade när dom inte används.
Tillverkarens anvisningar
Weland Stål: Falsfäste
Anmärkningar
6/19

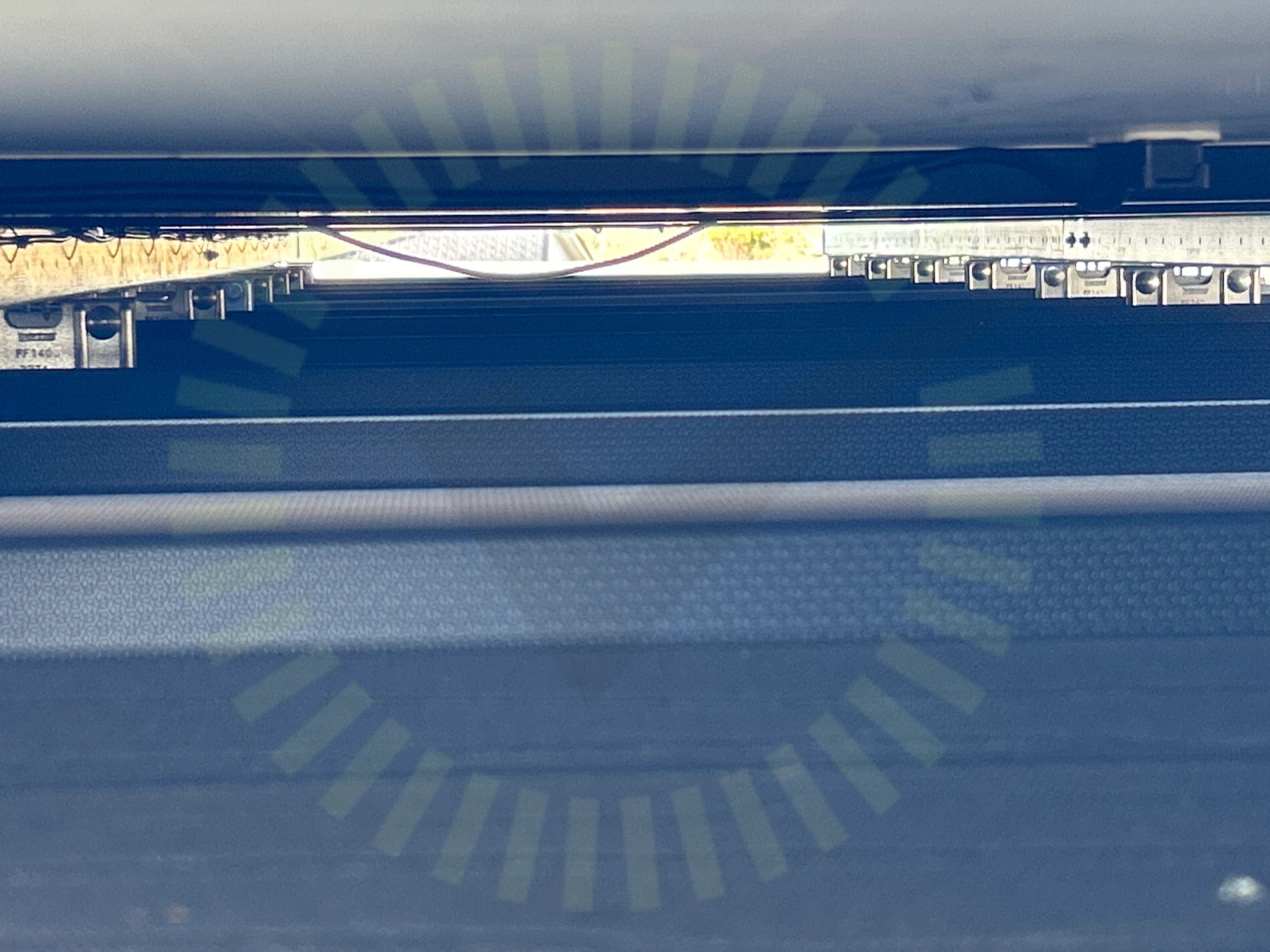

7.1 Kabeluppfästning
Inte godkändKablar är monterade så att det finns risk att kablaget skadas över tid.
SS 436 40 00 (712.521.101 och 522.8.4)

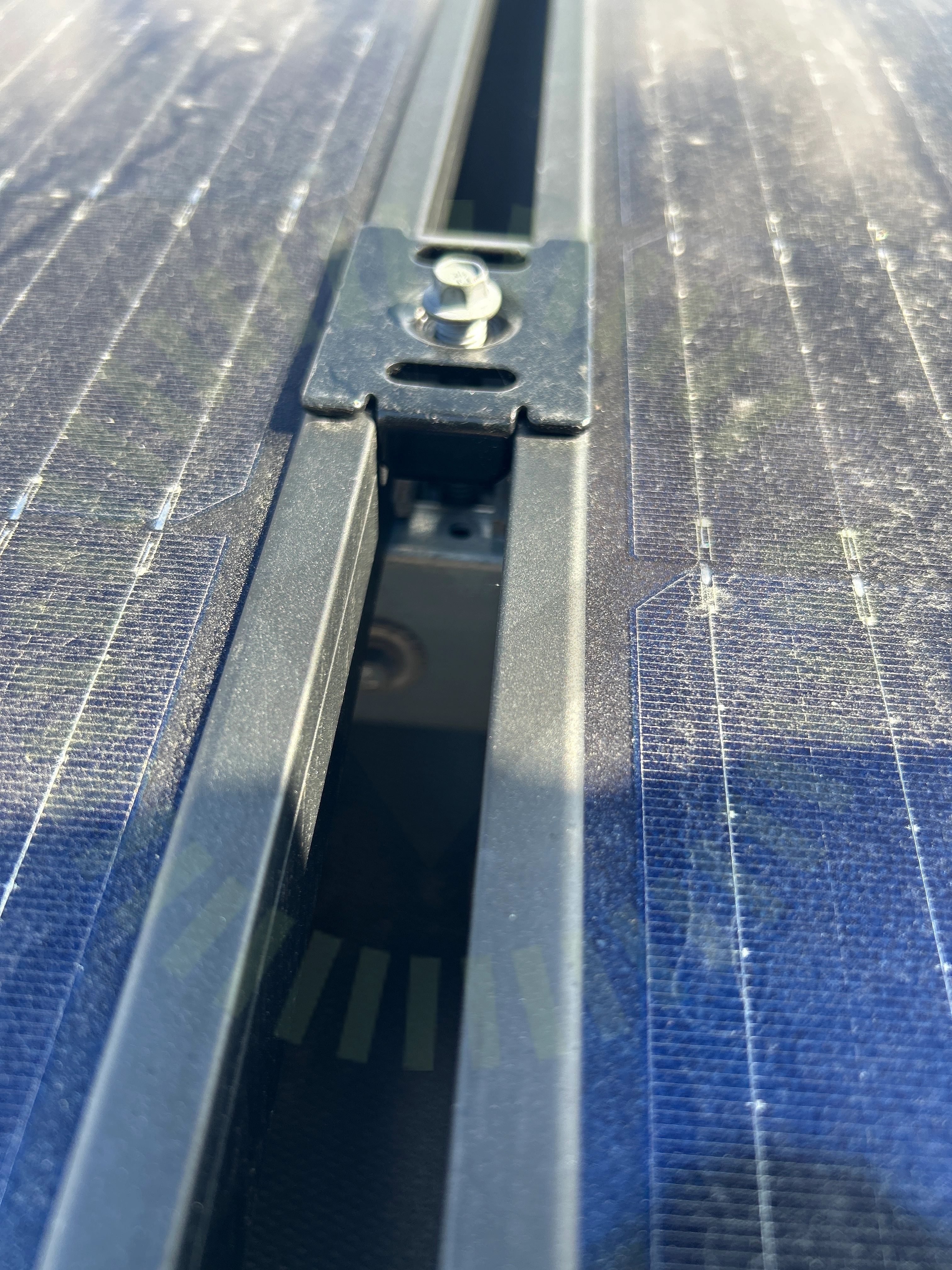

7.2 Mittklämmor
Inte godkändMittfäste är inte åtdraget.
MA5111 Sid 1 (1) | Version 4 - 221117
7.3 Falsfästenas CC
Inte godkändLastberäkning ej komplett. Högsta uppmätta avstånd 96cm.
MA5101 Sid 1 (1) | Version 4 - 221219
7.4 Skenornas infästning
Inte godkändSkenan är inte fäst i infästningsmaterialet.
MA5101 Sid 1 (1) | Version 4 - 221219
7.5 Snö- och Vindlastberäkning
Inte godkändLastberäkningen är inte fullständig.
Tillverkarens montageanvisningar

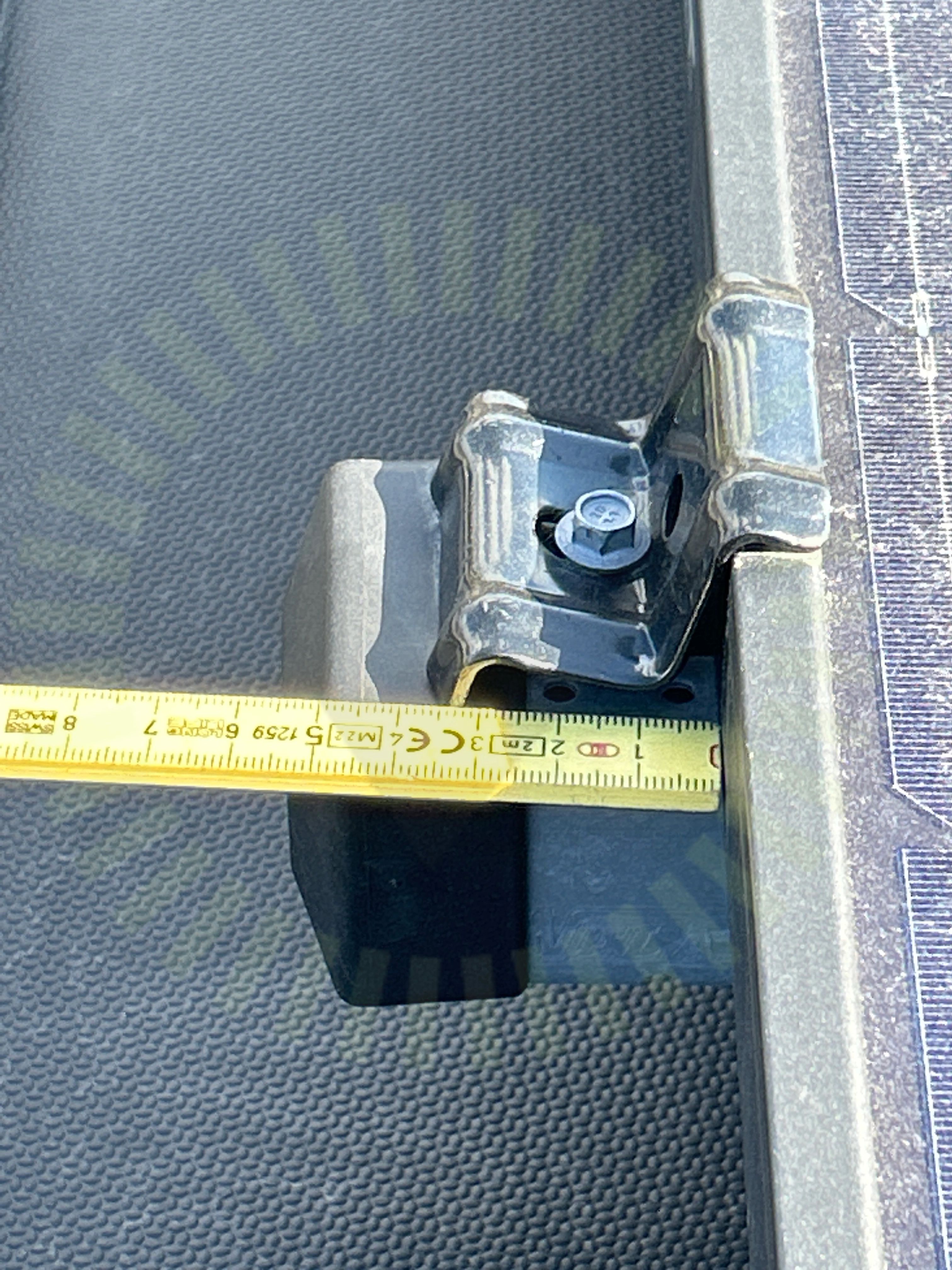

7.6 Ändklämmor skena
Inte godkändSkenans utstick från panelkant uppfyller inte tillverkarens minimum krav.
MA5111 Sid 1 (1) | Version 4 - 221117
Godkända kontrollpunkter
13/19FalsinfästningFrämmande materialKlämmor rätt förläggningMittklämma skruvShimsSkadorSkarp kantSkenornas överhängSkenskarvarSkyddUnderbyggnadVäderbeständigt materialÄndklämmor skruv
