Besiktningsrapport

9.0

Detta är ett reducerat protokoll från en besiktning av en komplett solcellsinstallation. Se besiktningsprotokollet här

Installation genom

Svea Solar

Datum

23 mars 2023

Ort

KOLMÅRDEN

Län

Östergötlands län

Kontakter

AC Genomföringar

Avstånd närliggande objekt

+ 1

87% godkända

13% ej godkända

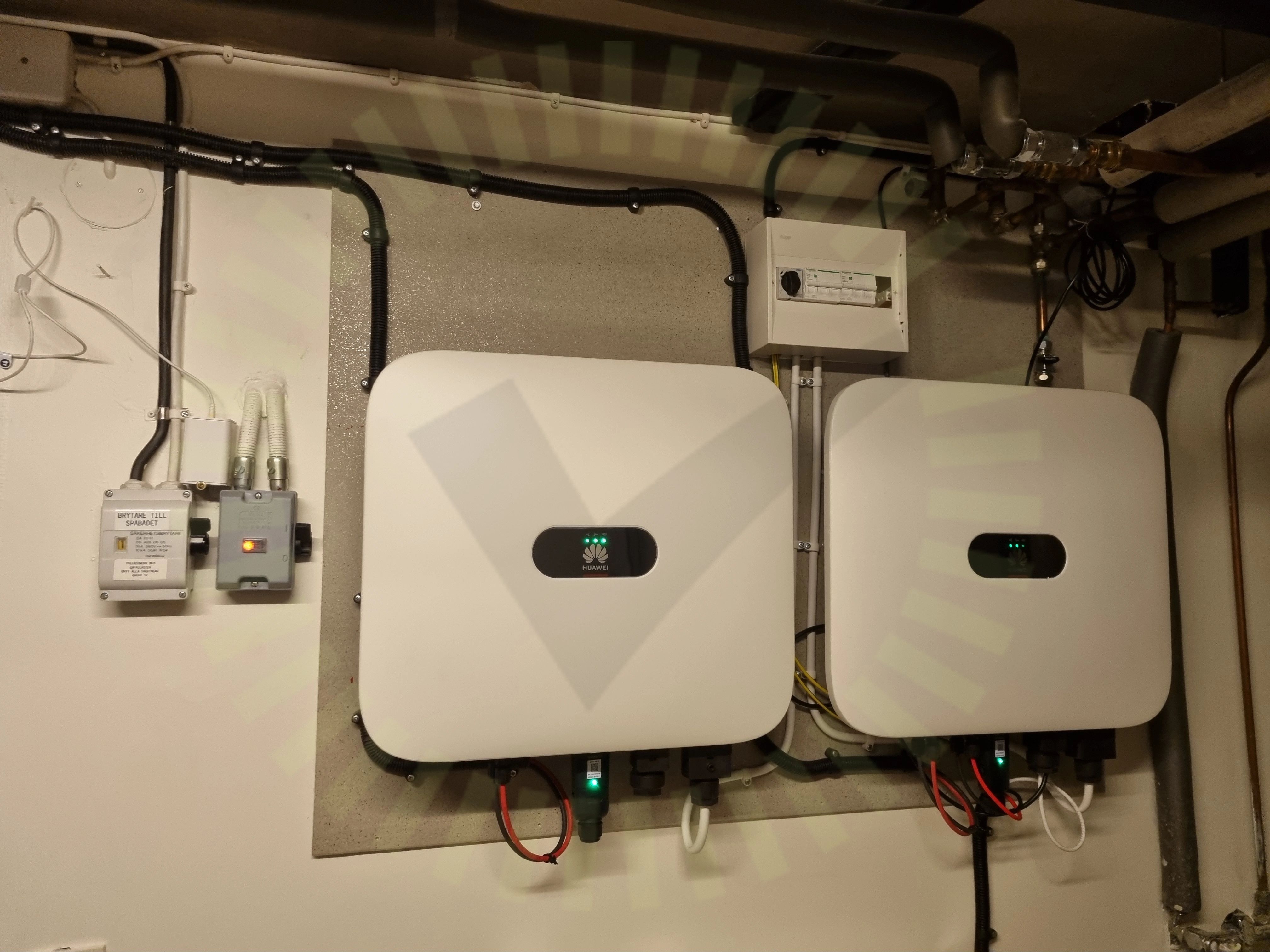

Om installationen

Växelriktare

Huawei: SUN2000-(3-10KTL)-M1

Batteri

Huawei: LUNA2000-5-15-S0

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos

)

Kontrollpunkter

Allmänt (3)Batteri (14)Varselmärkning (4)Växelriktare (30)

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Strängarnas storlek inte är tydligt och underlag saknas att jämföra mätningar mot.

ELSÄK-FS 2022:1 (3 kap. 6 §)

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet.

ELSÄK-FS 2022:1 (3 kap. § 6)

Godkända kontrollpunkter

1/3

Avtal

Batteri

Godkända kontrollpunkter

14/14

Avstånd

Avstånd till växelriktare

Batteri PE

Fastsäkring av produkt

Infästning

Internet

Kabel

Kontakter

Rakt stående

Skador

Smart Power Sensor

Temperatur

Utrymme

Väderskydd

Varselmärkning

Anmärkningar

1/4

3.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

3/4

Informering av solceller

Tillförlitligt fäst

Varning för backspänning

Växelriktare

Anmärkningar

4/30

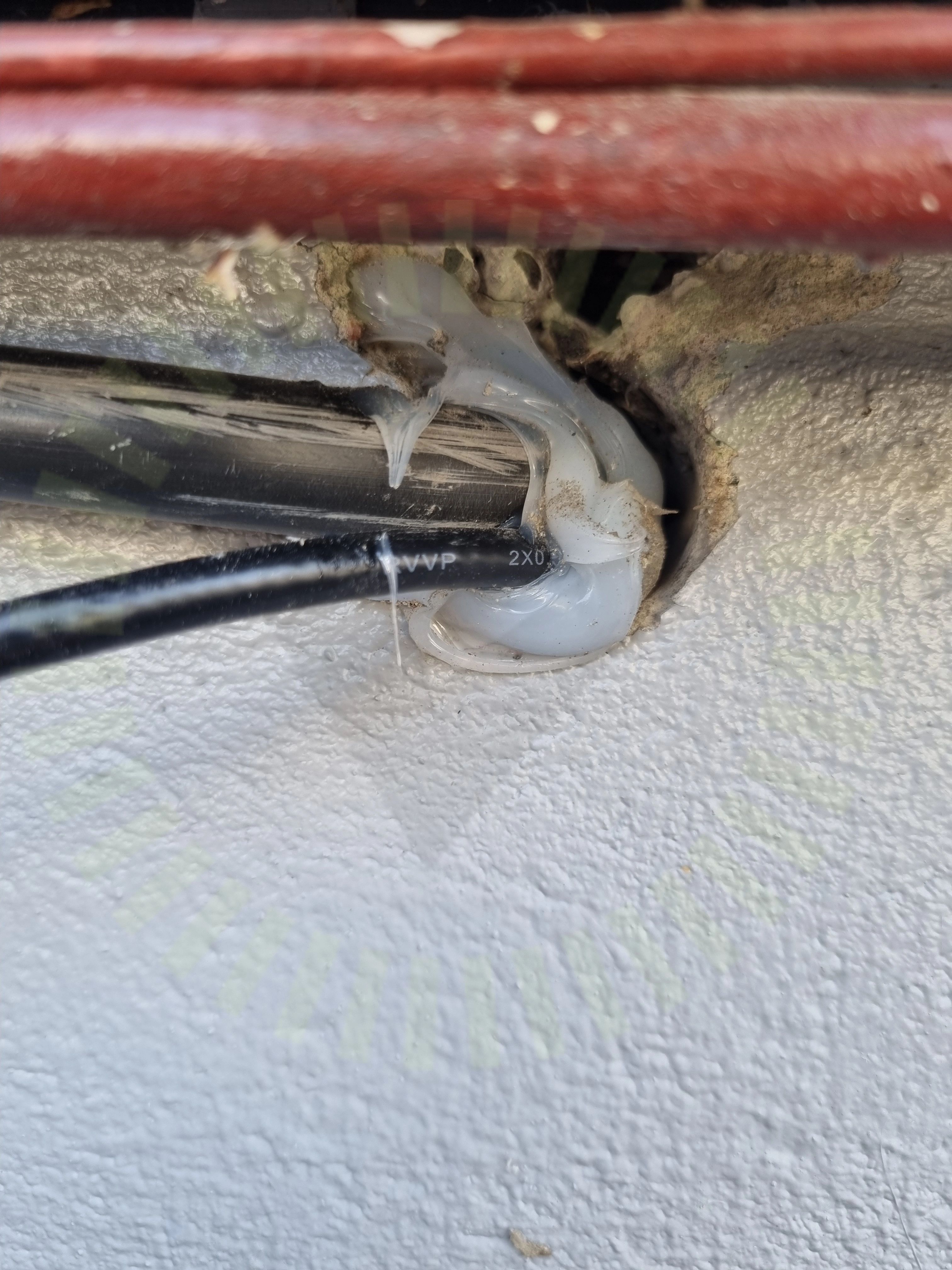

4.1 AC Genomföringar

Inte godkänd

Genomföring bedöms inte tillräcklig.

SS 436 40 00 (527.2.1)

4.2 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 29-30

4.3 Märkning

Inte godkänd

Märkning saknas. Säkringar ac brytare dc brytare växelriktare

ELSÄK-FS 2022:1 (3 kap. 6 §)

4.4 Kontakter

Inte godkänd

Kontakter är inte monterade enligt tillverkarens anvisningar.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 48-50

Godkända kontrollpunkter

26/30

AC anslutning växelriktare

AC Böjradie

AC Kablage dimensionering

AC Kablage förläggning

AC kablage skada

AC kablage skarp kant

Avstånd till hav

Bakomliggande material

DC Genomföringar

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skada

DC Kablage skydd

DC Kontakter anslutning

DC Kontakter stress

DC Max Spänning

DC Max Ström

DC Min Spänning

Fastsäkring av produkt

Huvudsäkring

Infästning

Jordning av chassi

Ledare Fastspända

Placering

Säkringsdimension

Ventilation
