1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
7.3
Installation genom
Sesol
Datum
3 september 2024
Ort
Kalmar, Kalmar län
72% godkända28% ej godkända
Om installationen
PanelerLongi: LR4-72HIH 425-455M
MontagesystemWeland Stål: Papptak
MontagesystemNordmount: Falsad/Klickplåt
VäxelriktareHuawei: SUN2000-(3KTL-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
TillbehörUndercentral
Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmän
Anmärkningar
2/21.2 Strängschema
Inte godkändPaneler med olika taklutning (mot söder) placerade i samma sträng enligt strängschema. Panelerna på betongpannorna var demonterade vid besiktning.
Allmänt
Anmärkningar
3/32.1 Besiktningens omfattning
RekommendationBesiktningen omfattar endast kontroll av orsak till fuktskada. Anläggningen är delvis demonterad, komplett besiktning sker efter färdigt återställande.

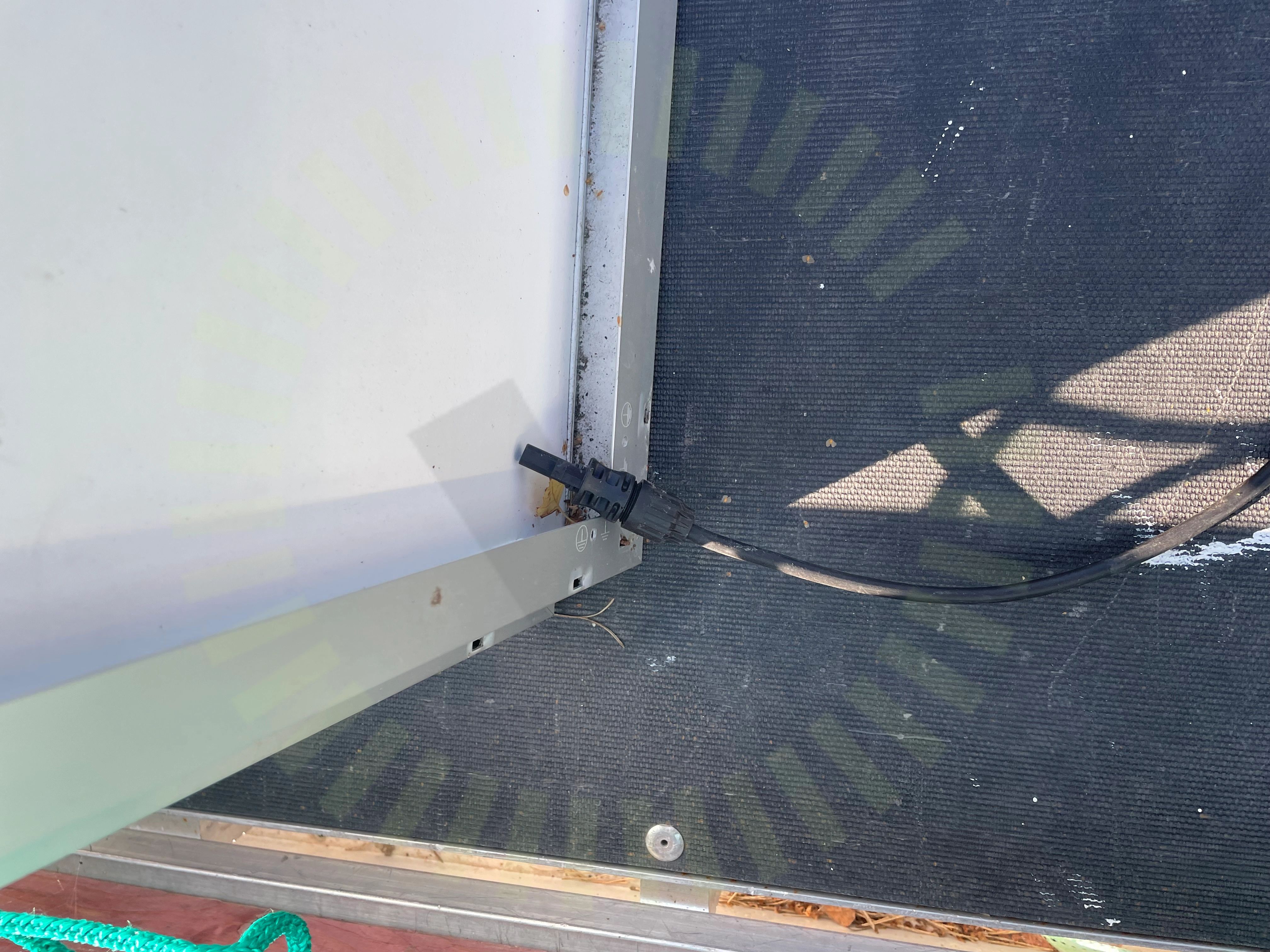

2.2 Skydd av kontakter
Inte godkändUnder pågående åtgärder saknas skydd mot fukt och smuts i kontakter.

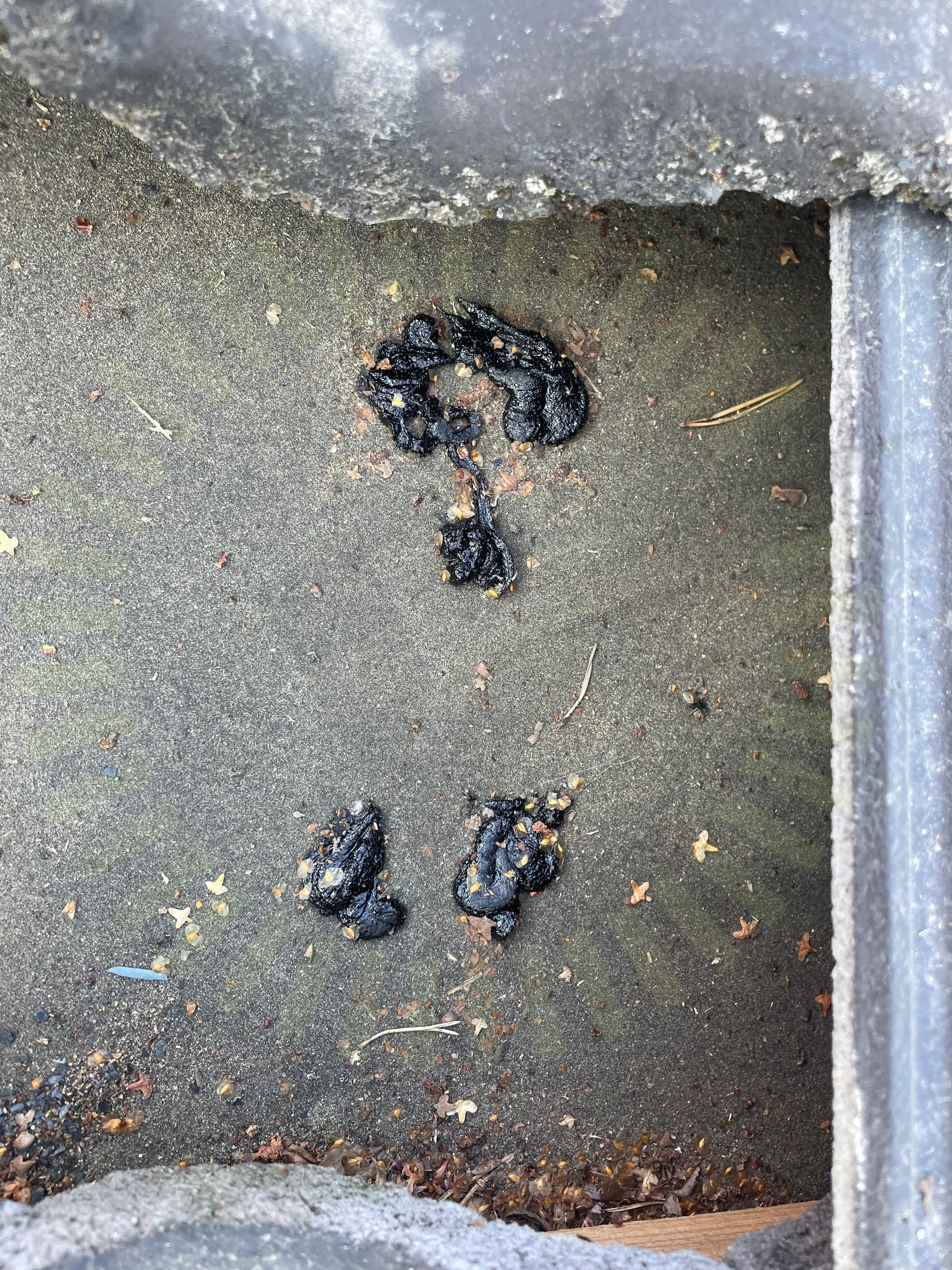

2.3 Tätning efter avlägsnande av takinfästning
Inte godkändDokumenterade anvisningar på att vald metod för permanet tätning av takpapp är korrekt.
Weland Stål: Papptak
Anmärkningar
2/23
3.1 Klämmor rätt förläggning
Inte godkändFästen ligger inte korrekt i skenan. Bottendel är skadad.
MA5111 Sid 1 (1) | Version 5 - 231109

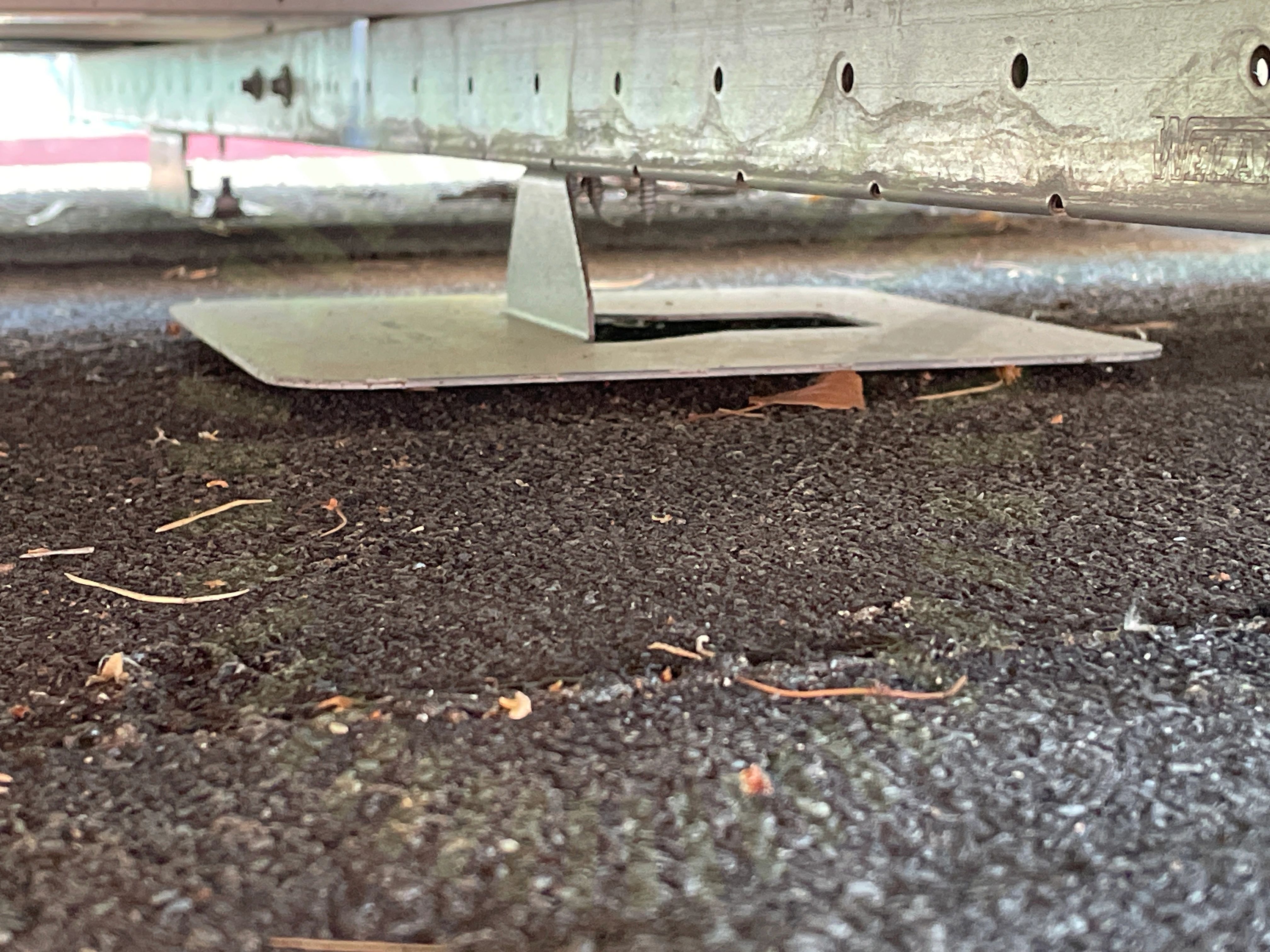

3.2 Stödplattans montering
Inte godkändStödplattor är inte monterade enligt tillverkarens anvisningar. Stödet saknar kontakt med underlaget.
MA5103 Sid 2 (2) | Version 7 - 230914
Godkända kontrollpunkter
16/23Använd tätskiktsdukCC infästningarFrämmande materialFöremål mellan skena och panelramInfästningKabeluppfästningPlaceringSkenornas infästningSkenornas överhängSkenors avstånd till varandraSkenskarvarSnö- och VindlastberäkningStödplattaStödplattans placeringSvetsning av pappÄndklämmor skena
Ej tillgängligt vid besiktning
5/23DC kabel förläggningInfästning i råspontKabeldragning mellan takytorMittklämmorVäderbeständigt material
Weland Stål: Råspont
Anmärkningar
5/21

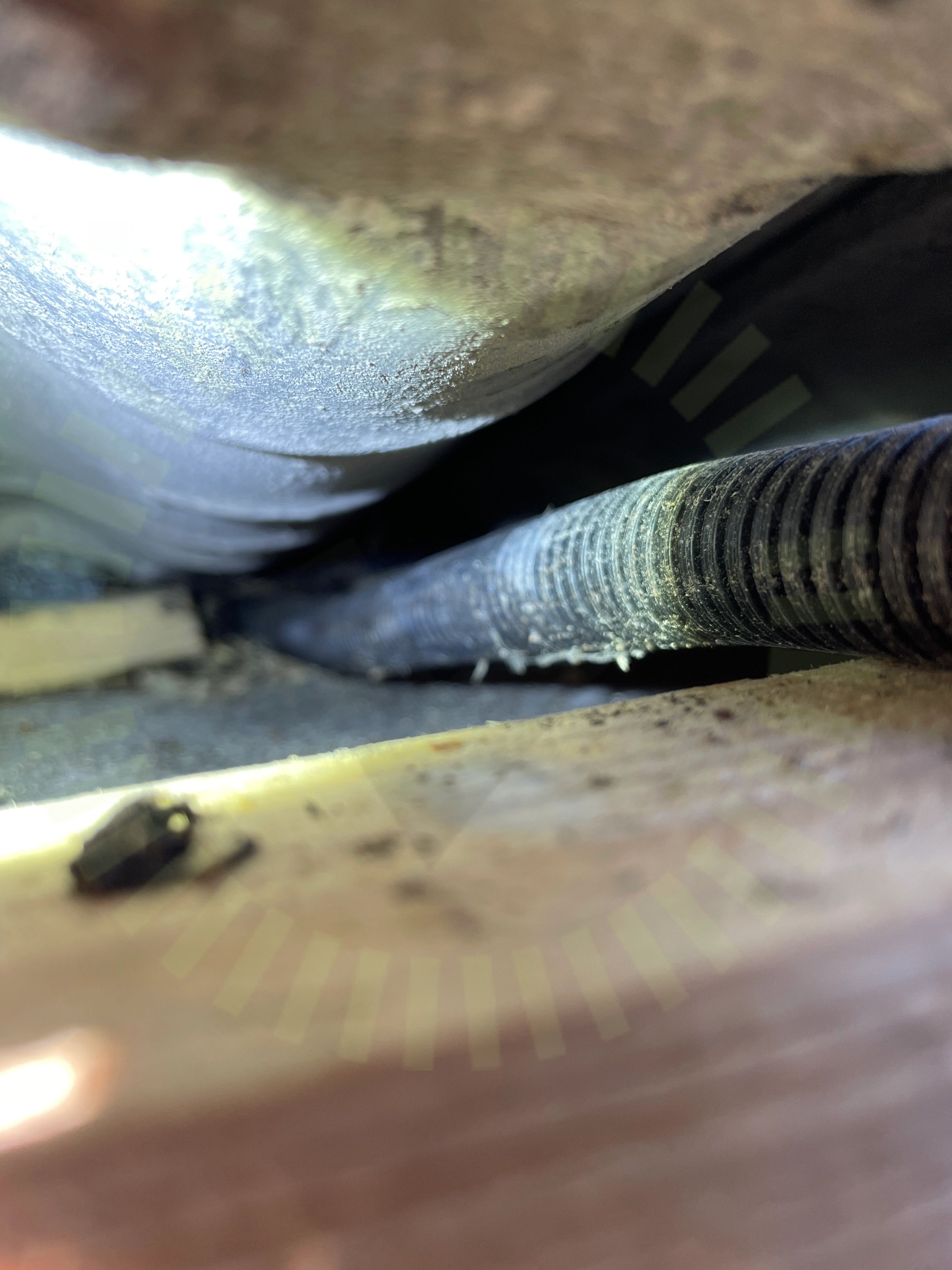

4.1 Nockgenomföring
Inte godkändDokumentation som styrker vald metod för takgenomföring genom takpapp i nock saknas.
4.2 Råspontsinfästning
Inte godkändSkruvar ej åtdragna så beslag pressas mot pappen
MA5104. Sid 1 (1) | Version 4 - 221101
4.3 Skador
Inte godkändEfter installationen kommer fukt in genom pappen på garaget och leds in under pappen på carporten vid snösmältning. Kan bero på noterade anmärkningar.
4.4 Takgenomföring
Inte godkändDokumentation som styrker vald metod för takgenomföring saknas.
4.5 Underliggande takpanna
Inte godkändUrfasning av underliggande panna har ej skett vilket innebär att pannorna glipar.
MA5102 Sid 1 (1) | Version 3 - 221101
Godkända kontrollpunkter
3/21Snö- och VindlastberäkningTakkrokarnas CCUnderbyggnad
Ej tillgängligt vid besiktning
13/21DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorMittklämmorPlaceringSkenornas infästningSkenornas överhängSkenors avstånd till varandraSkenskarvarTvådelad TakkrokVäderbeständigt materialÄndklämmor skena
