Besiktningsrapport
7.4
Väderbeständigt material
Fastsäkring av produkt
Kabeluppfästning

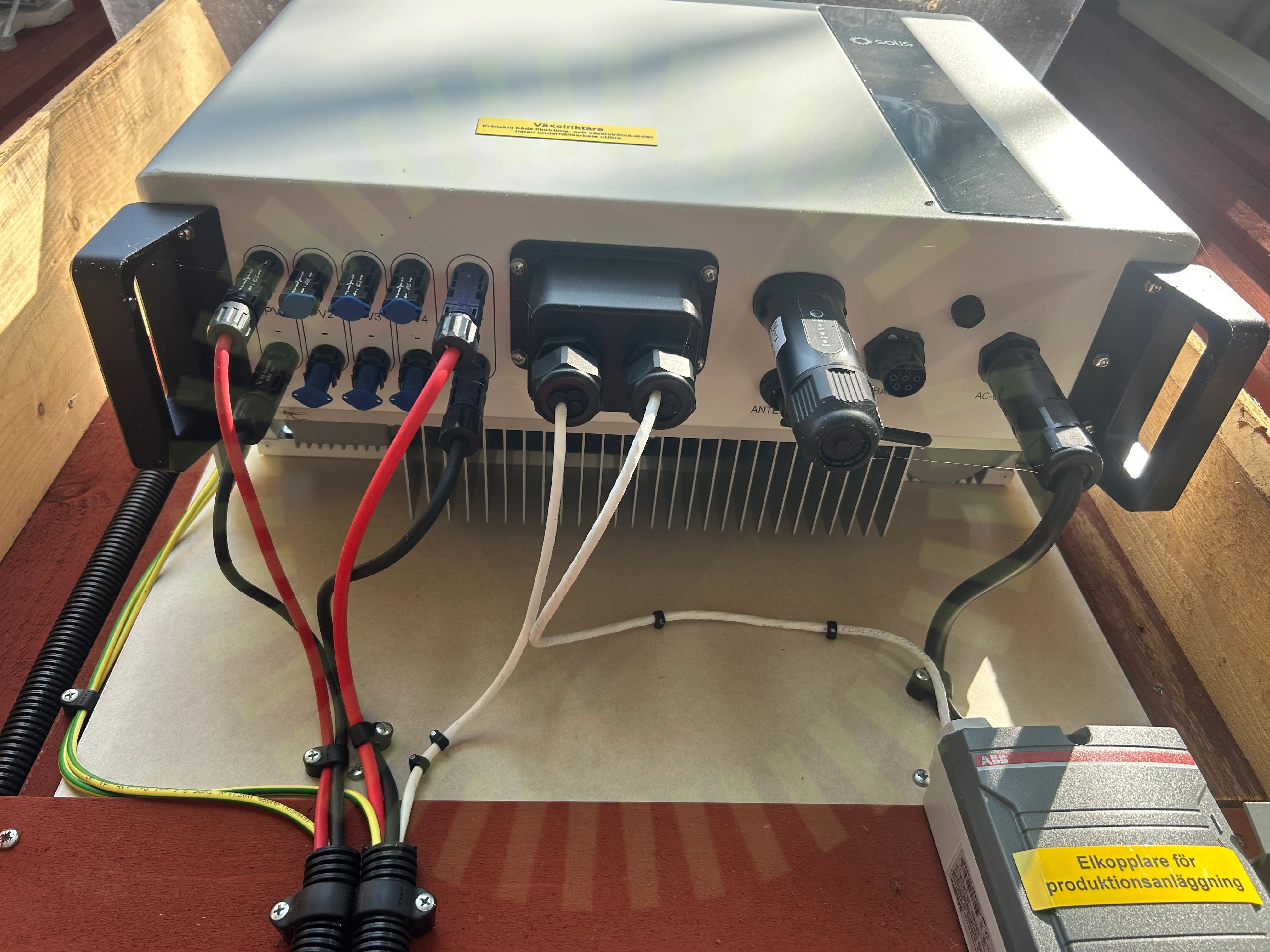

+ 15
78% godkända
22% ej godkända
Om installationen
Paneler
REC: RECxxxAA Pure-R
Montagesystem
Weland Stål: Plåttak Långskena
Växelriktare
Solis: S6-EH3P(5-10)K-H-EU
Batteri
Raymond Solid State
Tillbehör
Solis: EASTRON SDM630MCT
Tillbehör
Säkerhetsbrytare AC
Tillbehör
Undercentral
Installerad av ETC Elproduktion i Katrineholm AB som har ett lågt snittbetyg på 6.4 bland alla leverantörer som vi har besiktat hos
)Kontrollpunkter
Allmänt
Anmärkningar
3/3
1.1 Avtal
Inte godkänd
Fel panel i slutdokumentationen.
1.2 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas.
1.3 Strängschema
Inte godkänd
Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Batteri
Anmärkningar
3/13
2.1 Batteri PE
Inte godkänd
Batteriet saknar jordanslutning. Är endast anslutet till växelriktarens chassi som i sin tur inte är jordat.

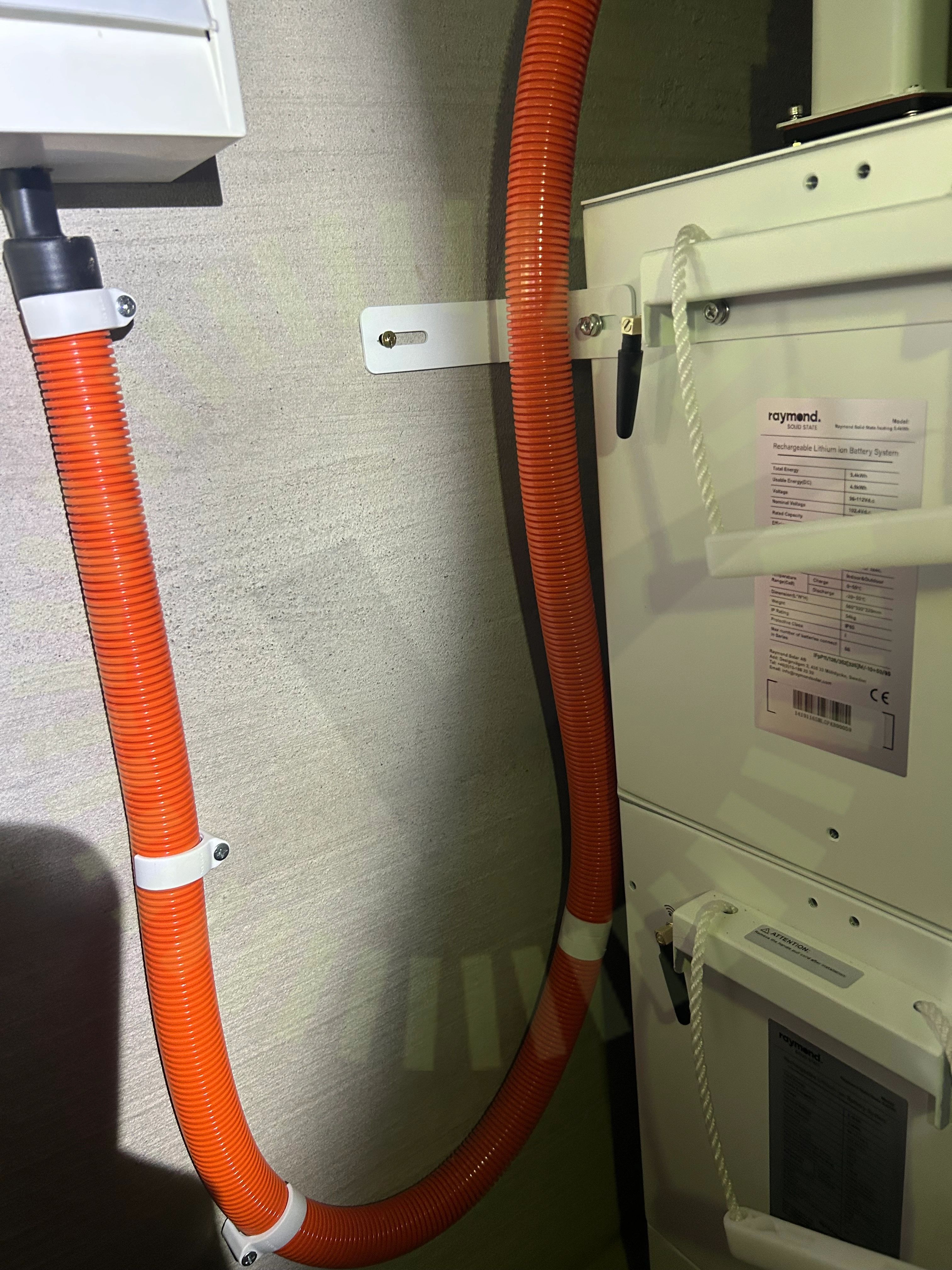

2.2 Fastsäkring av produkt
Inte godkänd
Alla moduler ska fästas i väggen med två skruvar i varje. Batterimoduler är enbart fastsatta med en i varje.
2.3 Signalkabel batteri
Inte godkänd
Signalkablar är ihoptejpade och ej tillgängliga för inspektion.
Godkända kontrollpunkter
10/13
Smartmätare
Godkända kontrollpunkter
6/6
Säkerhetsbrytare AC
Anmärkningar
1/7

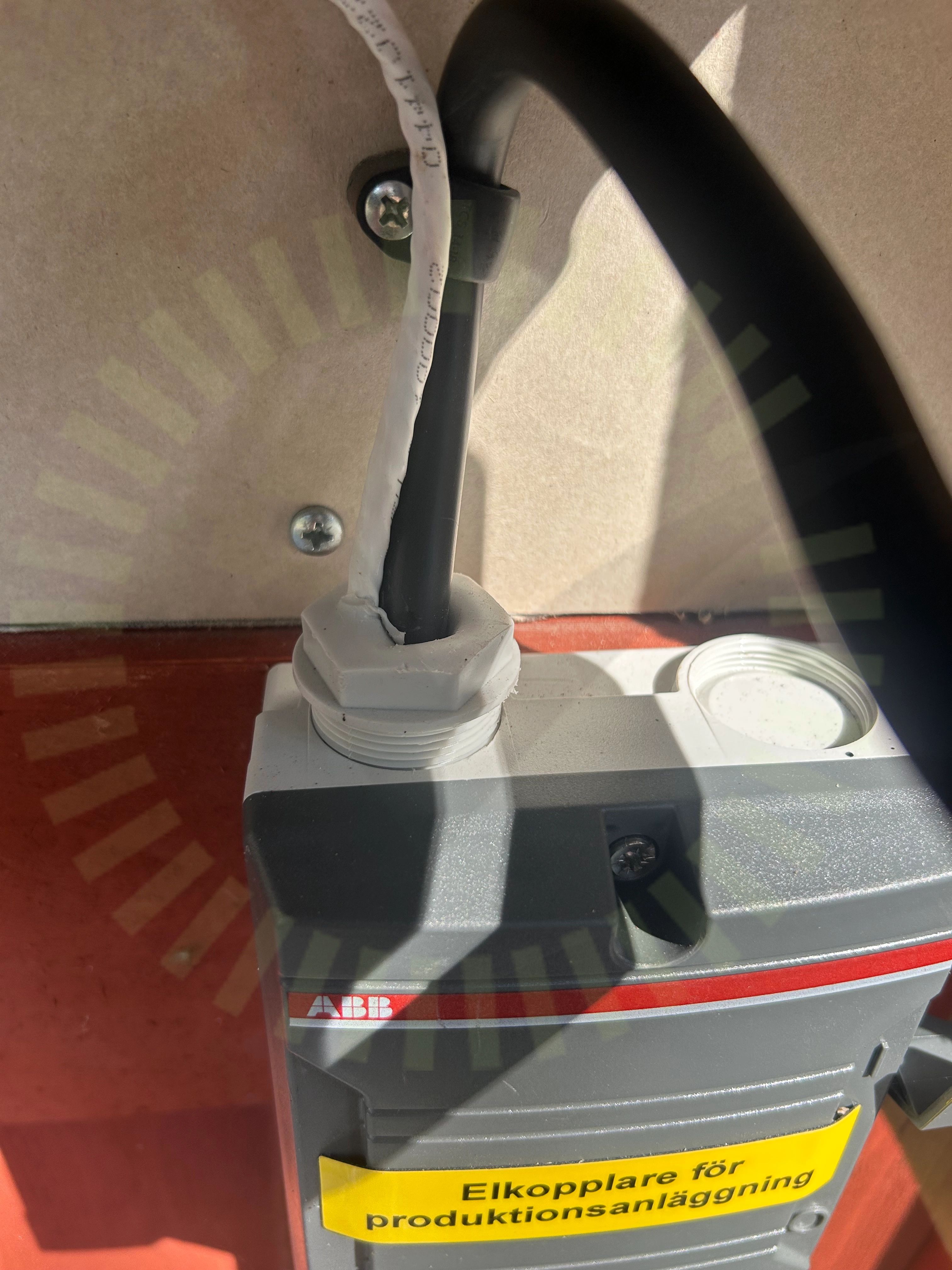

4.1 Kabelinföringar
Inte godkänd
Två kablar i samma införing som sitter på ovansida säkerhetsbrytare innebär risk för att vatten ska ta sig in i brytaren.
Godkända kontrollpunkter
6/7
Tak 1: REC: RECxxxAA Pure-R
Anmärkningar
4/16

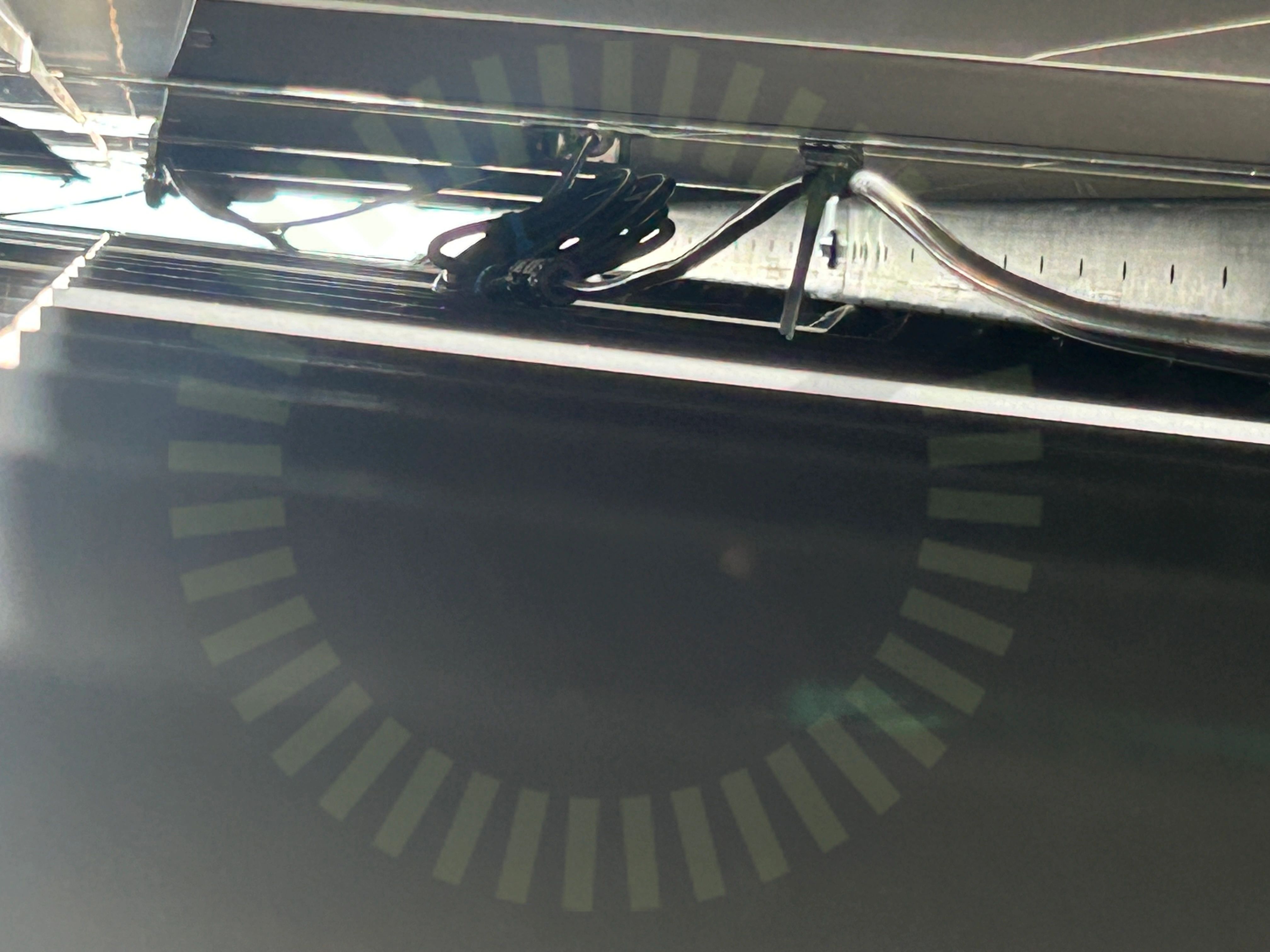

5.1 Kontaktdon
Inte godkänd
Kontakten ligger an mot takytan.

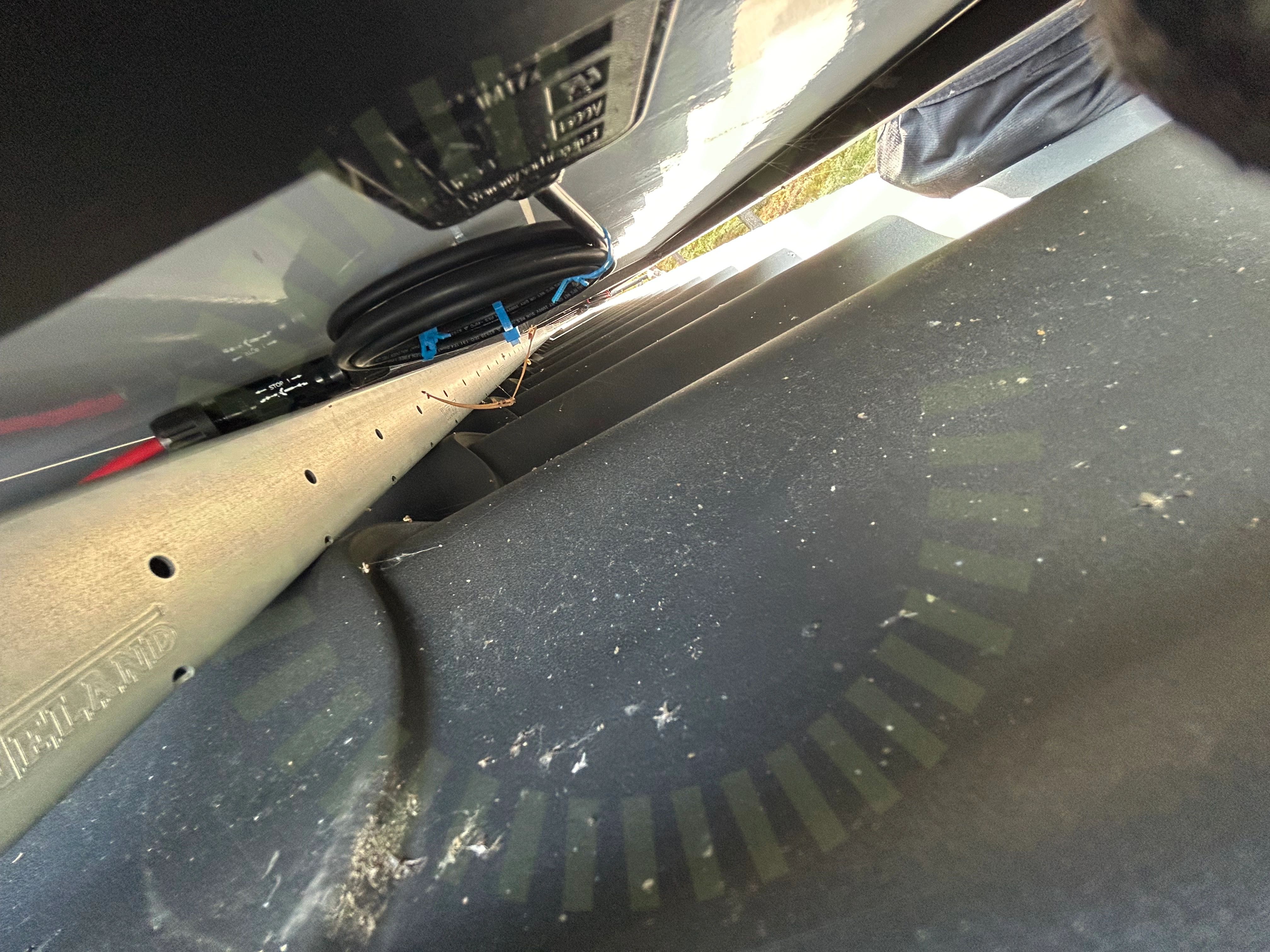

5.2 Föremål mot bakstycke
Inte godkänd
Föremål trycker mot panelens undersida.

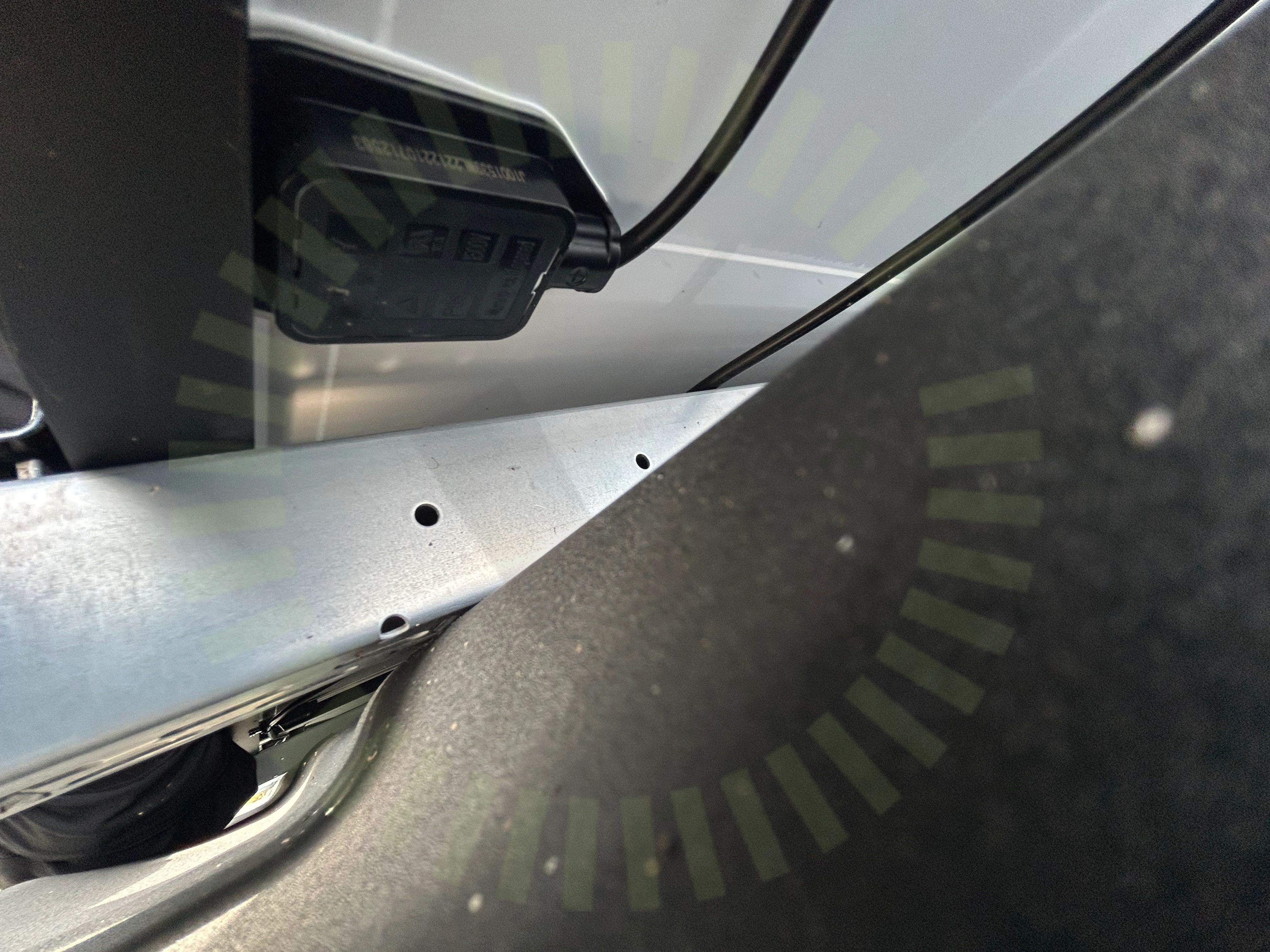

5.3 Kopplingslåda böjradie
Inte godkänd
Böjradien från kopplingslådan är för skarp.
5.4 Strängförläggning
Inte godkänd
Strängarnas ledare följer ej varandra och skapar en öppen slinga.
Godkända kontrollpunkter
12/16
Tak 1: Weland Stål: Plåttak Långskena
Anmärkningar
7/18

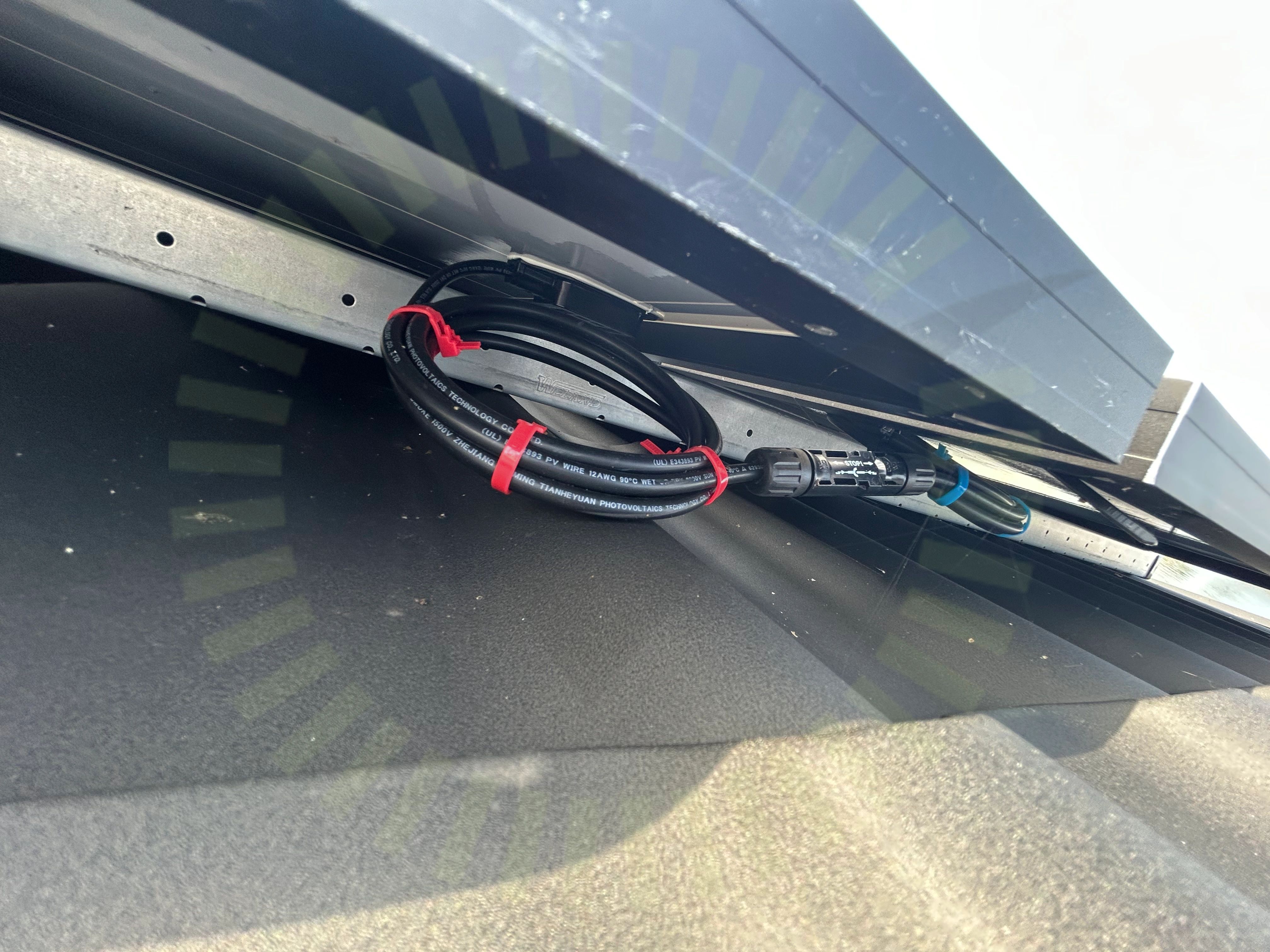

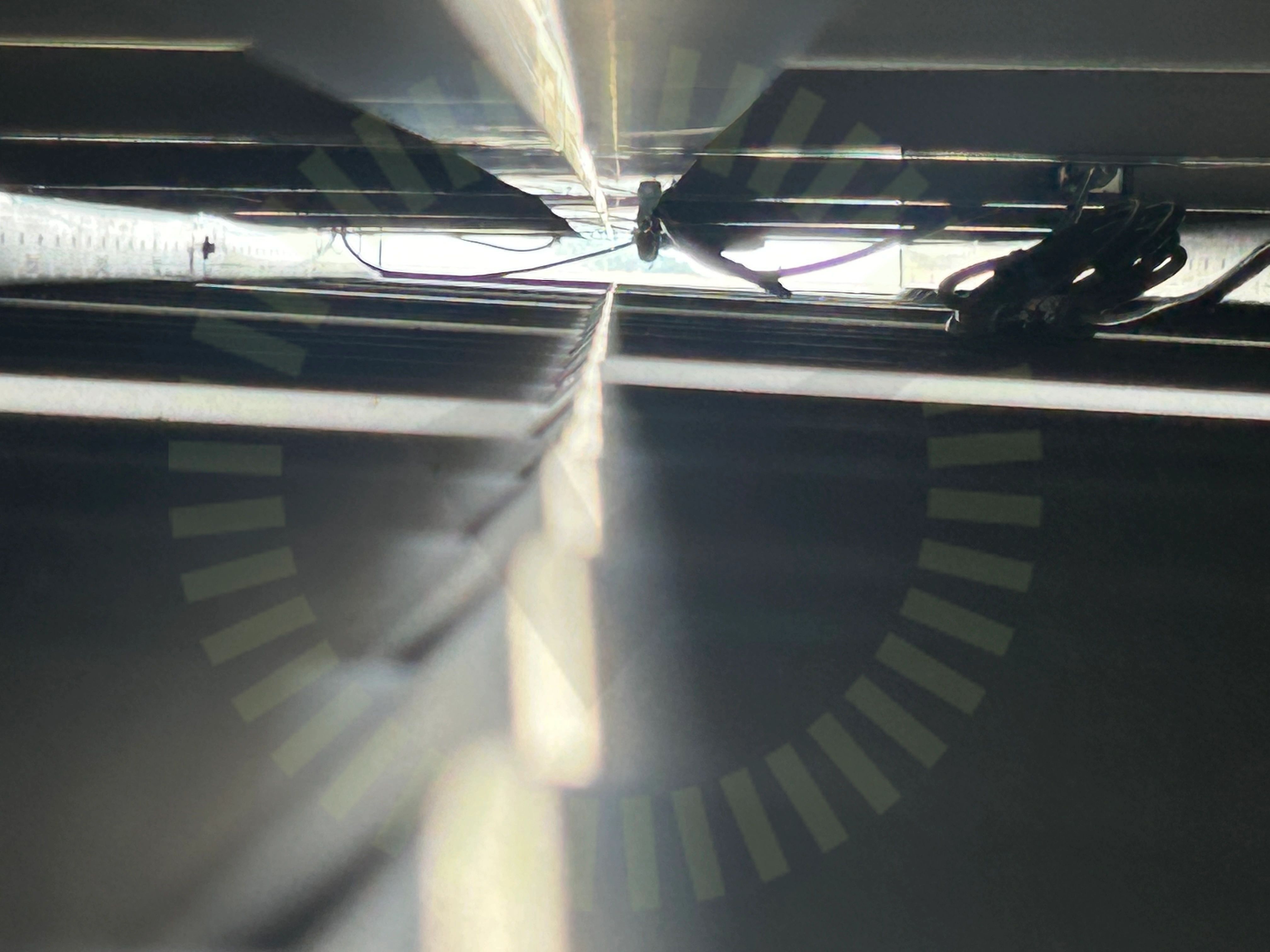

6.1 Kabeluppfästning
Inte godkänd
Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.
6.2 Kabeluppfästning
Inte godkänd
Kablage ligger mot yttertaket. Förekommer på flera ställen.

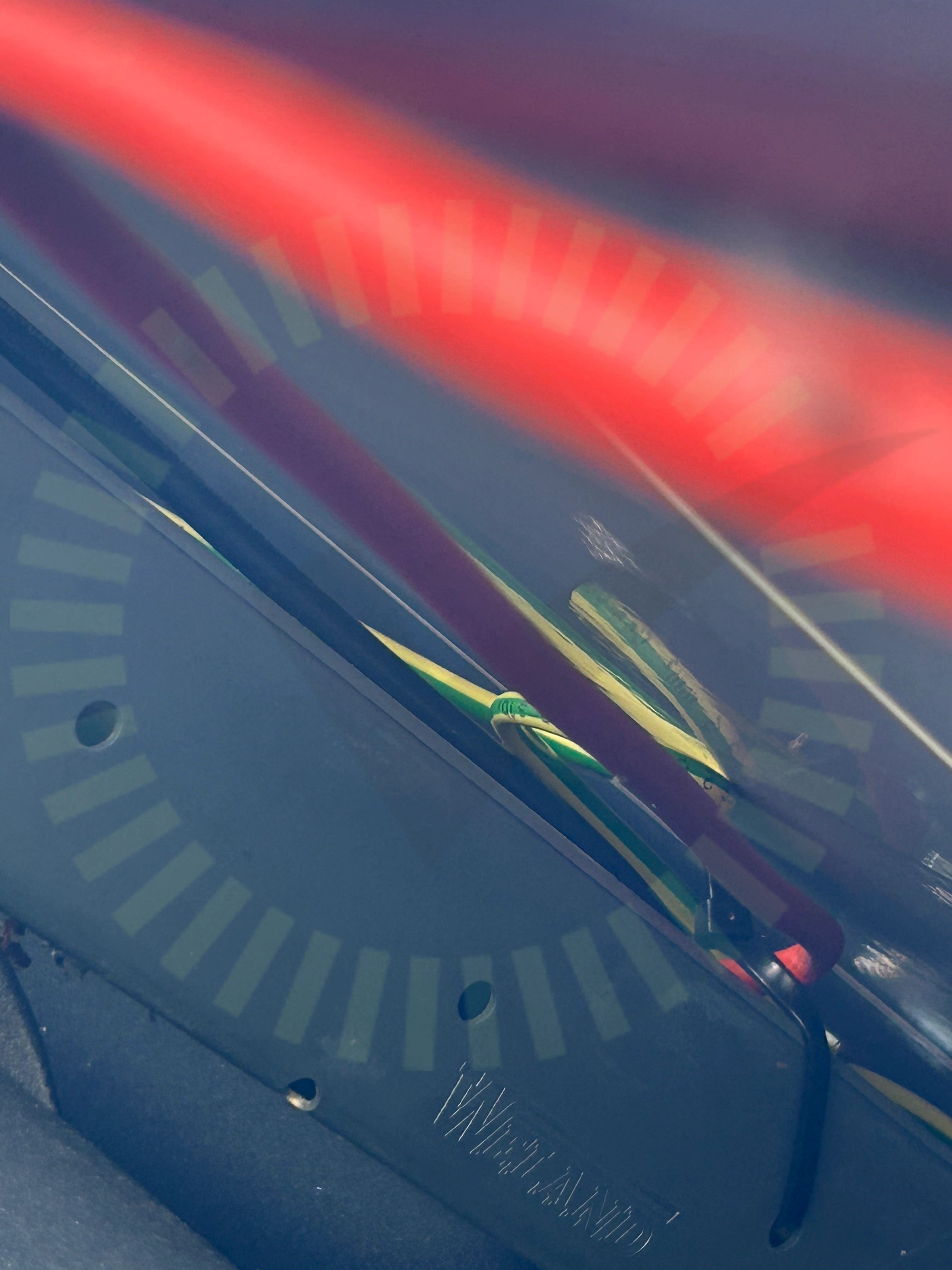

6.3 Potentialutjämningsledare
Inte godkänd
Potentialutjämningsledare har inte korrekt färgmärkning och följer inte med strängen på taket.
6.4 Skenors avstånd till varandra
Inte godkänd
En korrekt lastberäkning saknas. Underlag att kontrollera skenornas avstånd till varandra är inte tillgängligt.

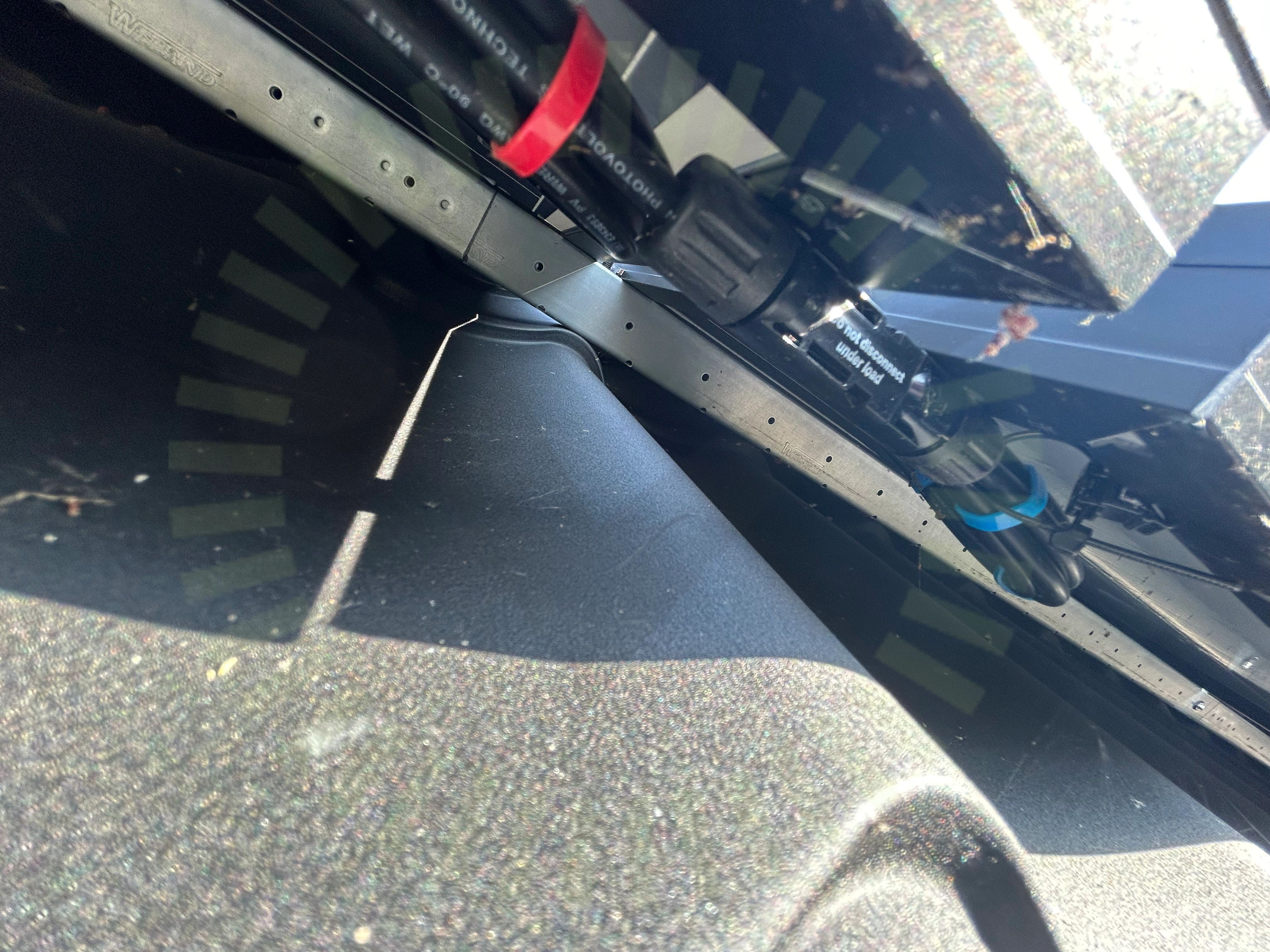

6.5 Skenskarvar
Inte godkänd
Sammankopplingen mellan skenorna är inte korrekt installerad. Flertalet har bara en skruv och flertalet saknar skruv helt. Tillverkaren kräver två skruv per sida i skenan.
6.6 Snö- och Vindlastberäkning
Inte godkänd
Lastberäkning saknas vid besiktning.
6.7 Väderbeständigt material
Inte godkänd
Tre olika typer av buntband har använts på taket. Underlag som styrker att de är ålders- och UV-beständiga saknas.
Godkända kontrollpunkter
10/18
Ej tillgängligt vid besiktning
1/18
Undercentral
Godkända kontrollpunkter
6/6
Varselmärkning
Anmärkningar
1/4
8.1 Varning för likspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
Godkända kontrollpunkter
3/4
Växelriktare
Anmärkningar
7/34

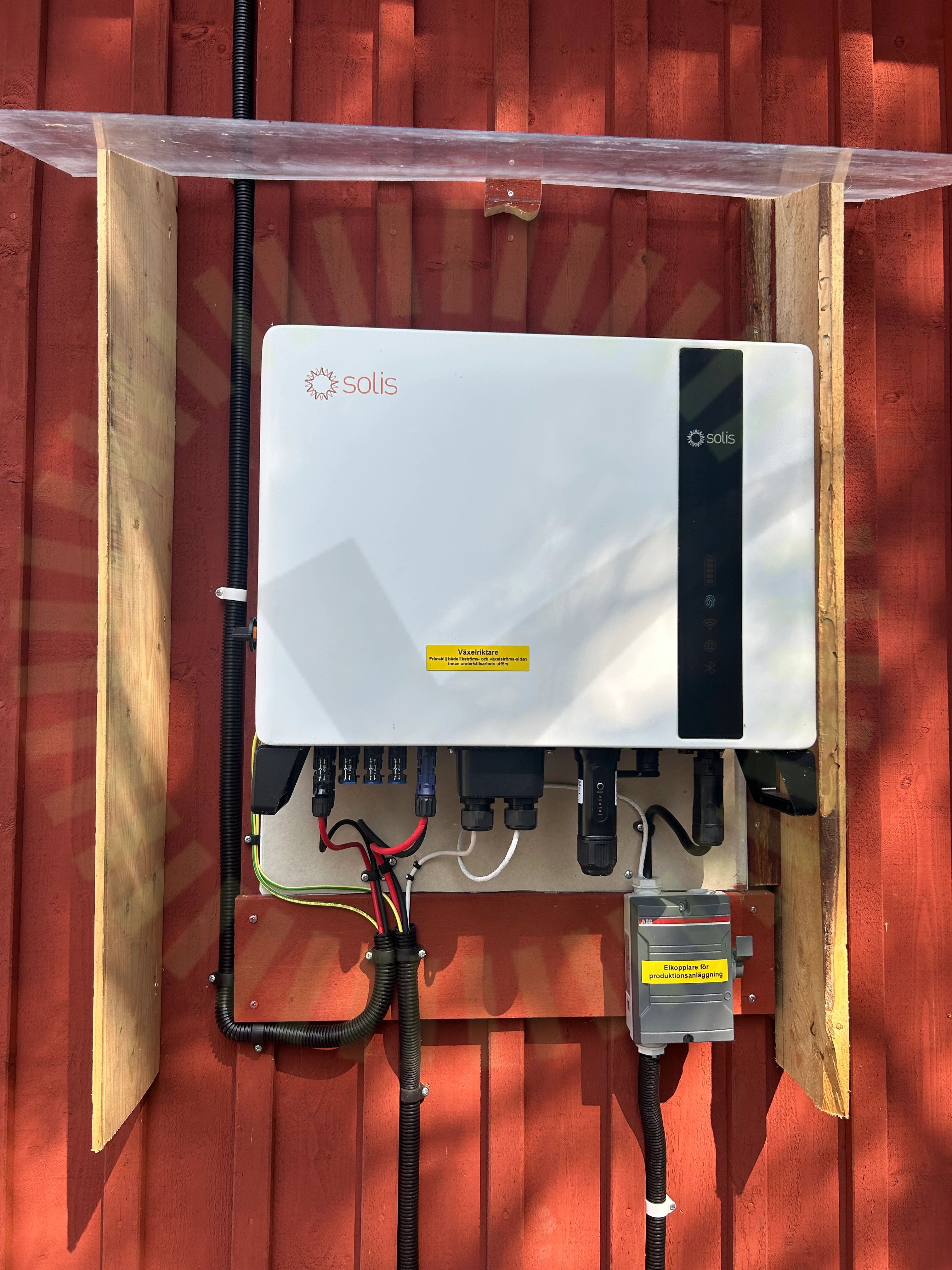

9.1 Avstånd närliggande objekt
Överenskommelse
Växelriktaren är placerad för nära objekt som hindrar luftflödet. Kund har själv byggt in växelriktaren.

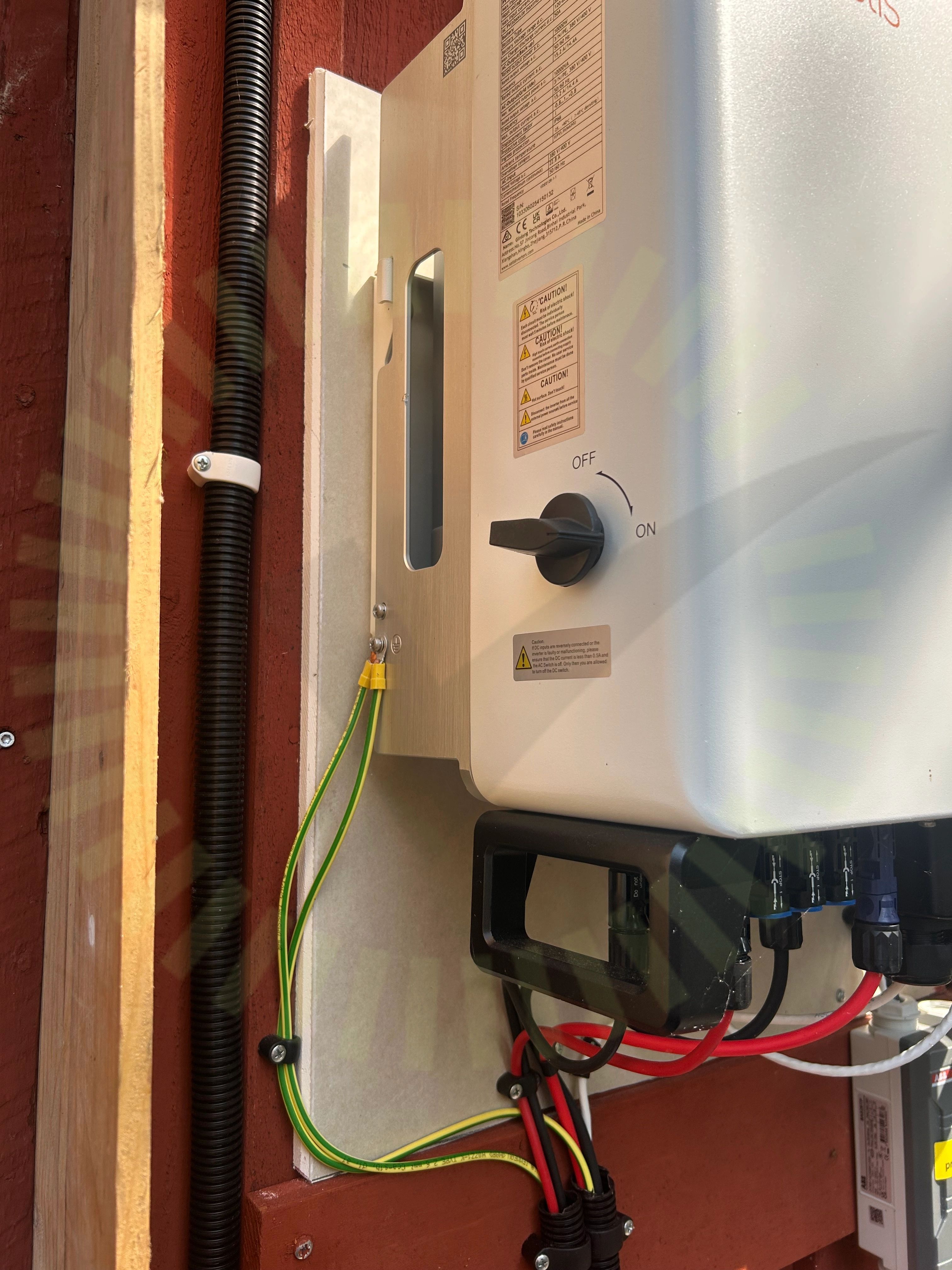

9.2 Bakomliggande material
Inte godkänd
Underlag som styrker att gipsen är avsedd för utomhusbruk saknas.

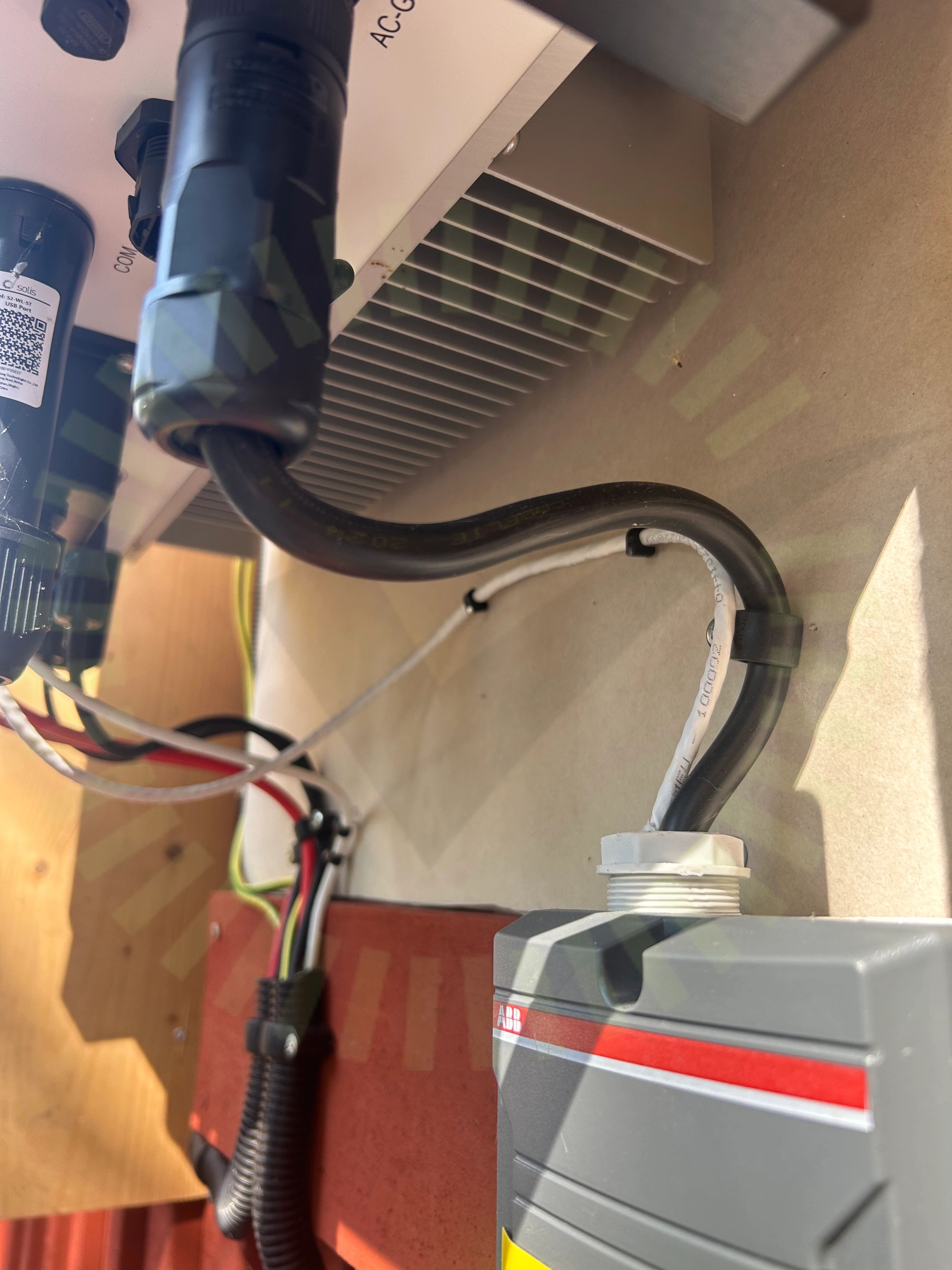

9.3 AC kablage förläggning
Inte godkänd
Kablage drar in mot väggen och påfrestar växelriktarens anslutning.

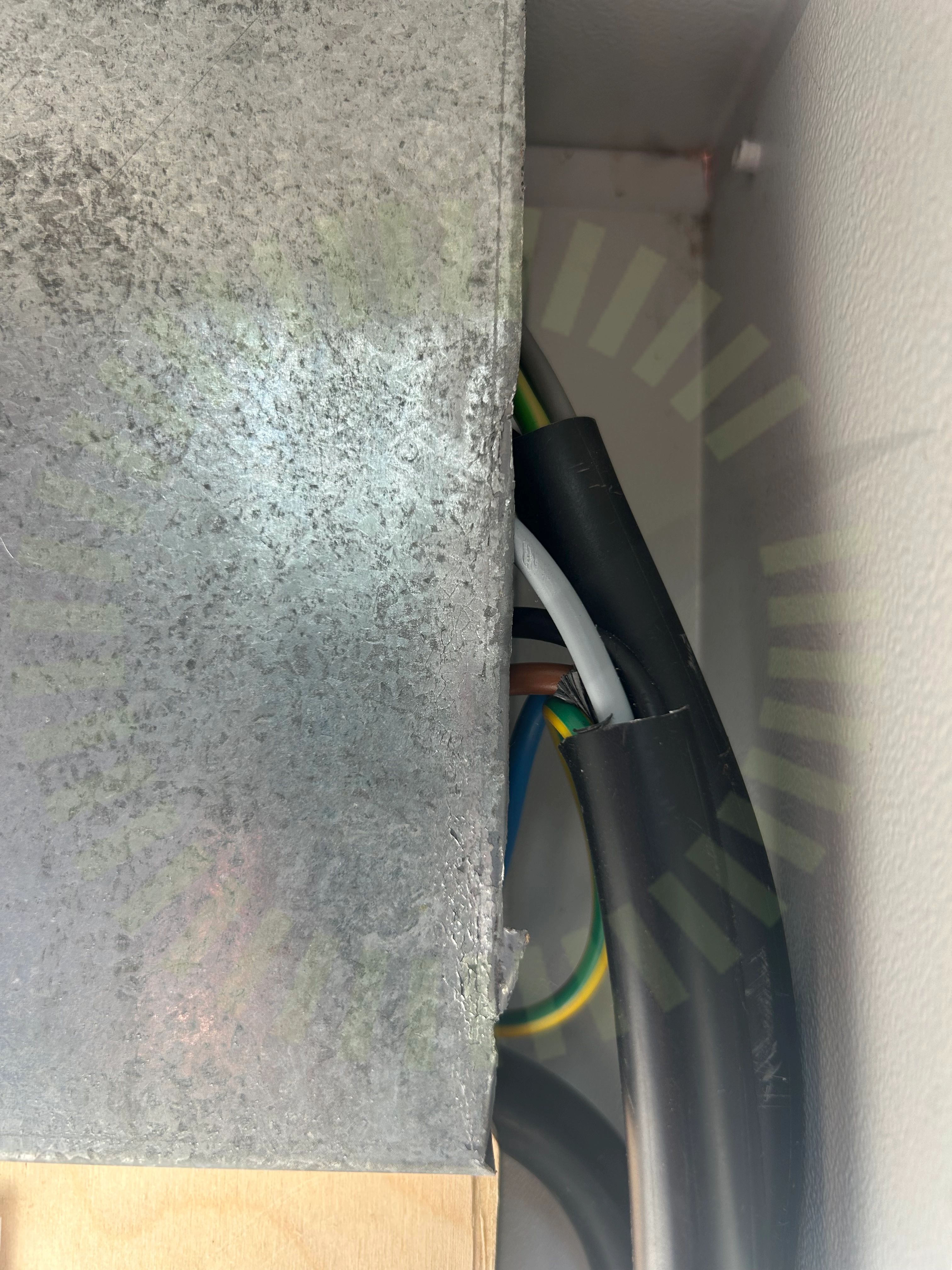

9.4 Enkelisolerade ledare
Inte godkänd
Kåpan har kapats i samband med installation av solceller. Det är inte ett fel i sig men enkelisolerade ledare ligger nu öppet utanför kapsling.

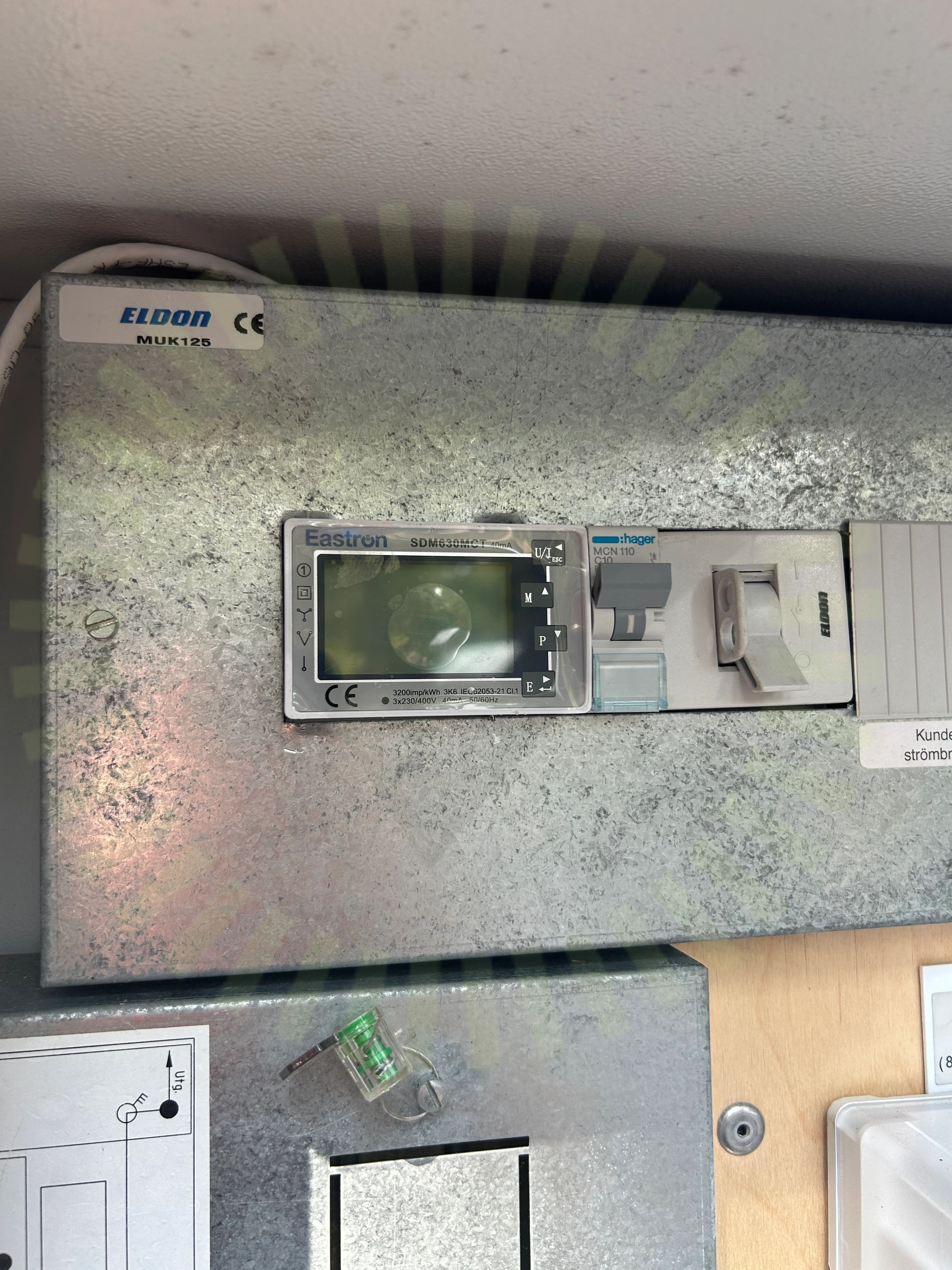

9.5 Identifiering
Inte godkänd
Smartmätaren är inte uppmärkt.
9.6 Jordning av chassi
Inte godkänd
Växelriktarens chassi är inte jordat. De två synliga jordkablarna kommer från solpaneler respektive batteri.

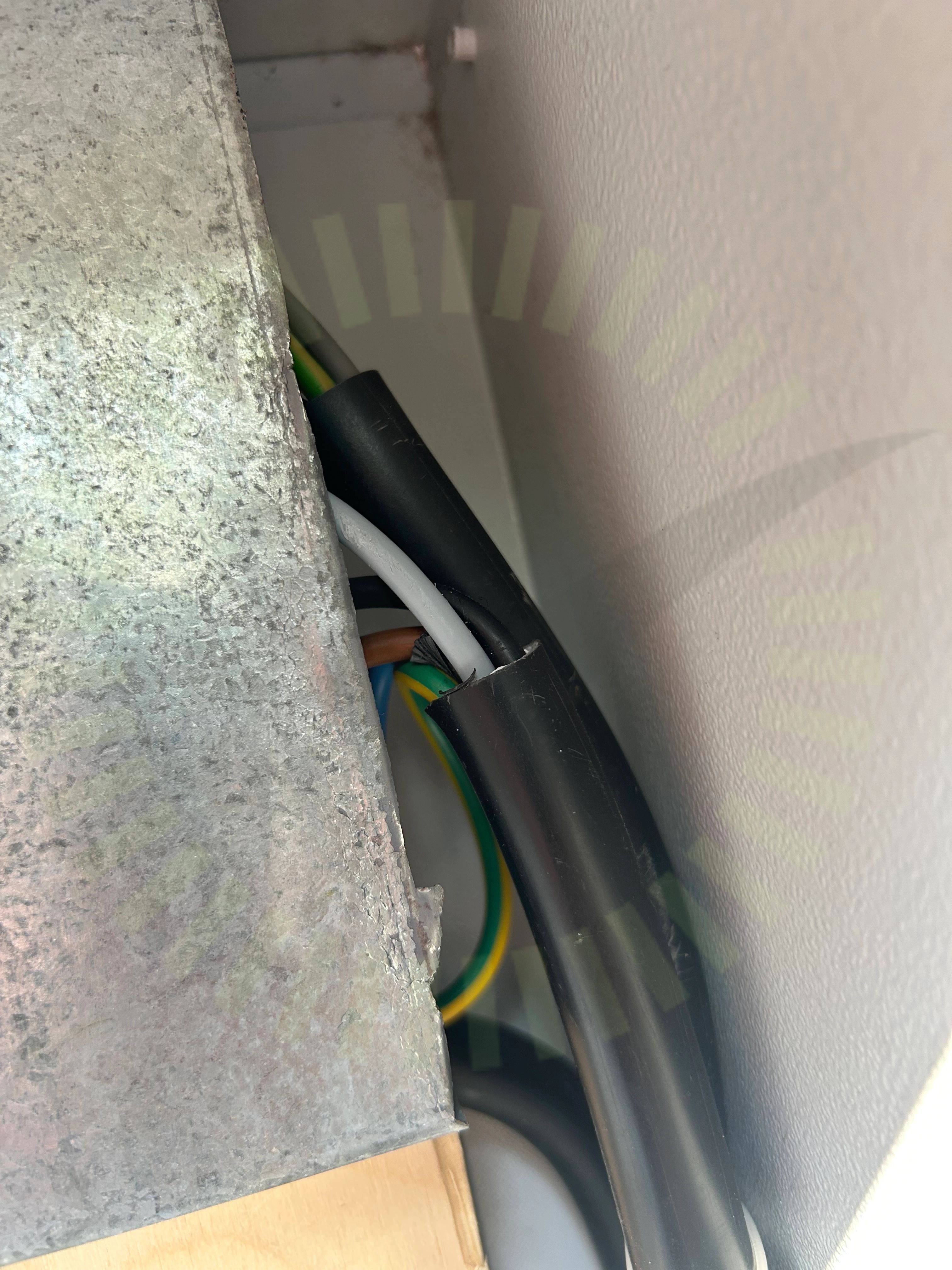

9.7 Skarp kant
Inte godkänd
Kablage ligger mot skarp kant.
Godkända kontrollpunkter
24/34
Ej tillgängligt vid besiktning
3/34
