Besiktningsrapport

9.7

Installation genom

Nova Solar

Datum

20 januari 2026

Ort

Mellbystrand, Hallands län

Fastsäkring av produkt

IP-Klassning påverkad

Anslutning smartmätare

97% godkända3% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10RT-B60HBB

MontagesystemNordmount Panntak: Bärläkt

BatteriSigeEnergy: SigenStor EC 5.0-25.0 TP

TillbehörUndercentral

Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/1

1.1 Kommunikation smartmätare

Kundkommentar

Enligt kund var det överenskommet om trådbunden kommunikation via smartmätare och växelriktare. Installerat är trådlös kommunikation.

Allmänt

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Batteri

Anmärkningar

1/45

3.1 Fastsäkring av produkt

Inte godkänd

Växelriktaren är inte tillförlitligt fastsäkrad. Skruv sitter löst.

SigenStor- Series Installation Guide_EN, Version: 05, Sida 12-14

Godkända kontrollpunkter

44/45

AC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieKåporLikspänningskomponenterMax total effektMekanisk påverkanMissvisande varselmärkningPlaceringPlacering bärighetSammansättning av komponenterSkadat kablageSkadorSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgång till batterietTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäxelriktarens IP klassning

Tak 1: DMEGC: DM(XXX)M10RT-B60HBB

Godkända kontrollpunkter

18/18

Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslåda böjradieLutningPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter

Tak 1: Nordmount Panntak: Bärläkt

Godkända kontrollpunkter

26/26

Använd skruvBärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLiggande skenorLäktinfästningMittklämmorShimsSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakgenomföringTakkrokarnas CCTermisk brytpunkt skenorUnderliggande takpannaVäderbeständigt materialÄndklämmor

Undercentral

Anmärkningar

1/1

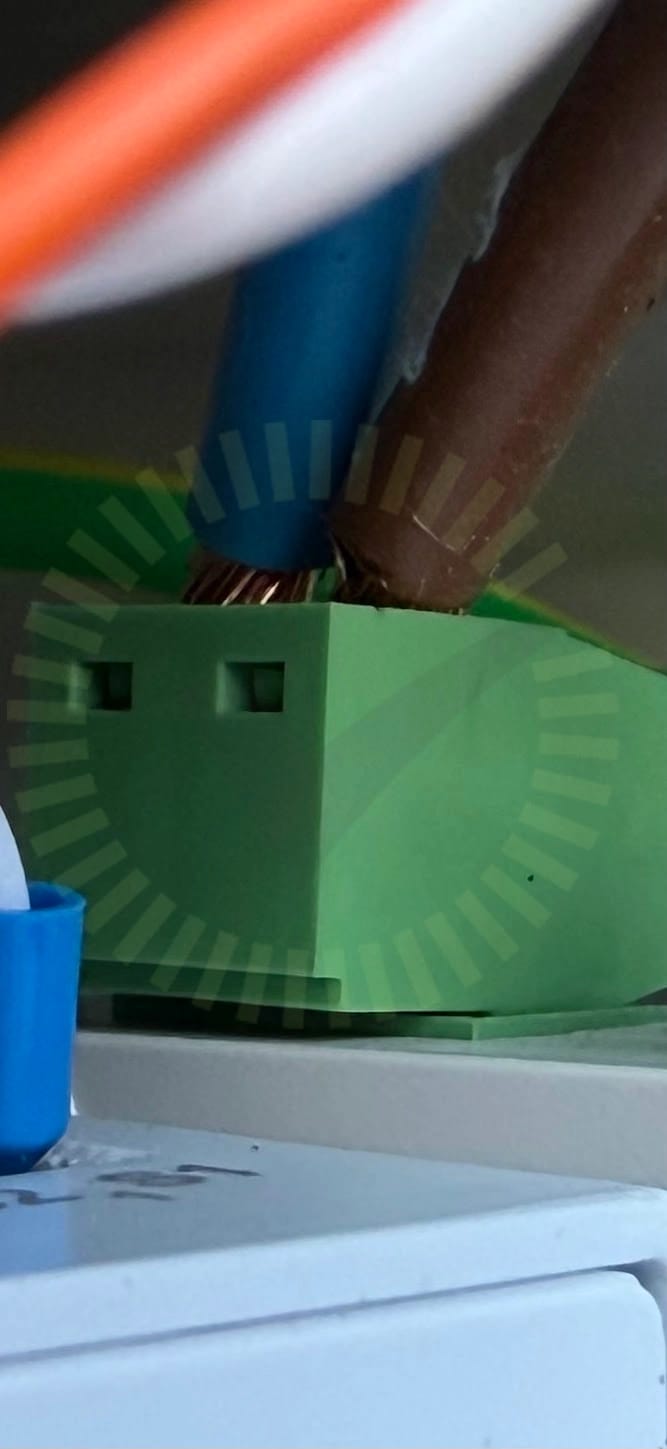

6.1 Anslutning smartmätare

Inte godkänd

fas och neutral till smartmätare är skalade ovanför kontaktens separering av ledare, kardeler ligger bara 1-2 mm ifrån varandra. Risk för överslag.

Undercentral

Anmärkningar

1/6

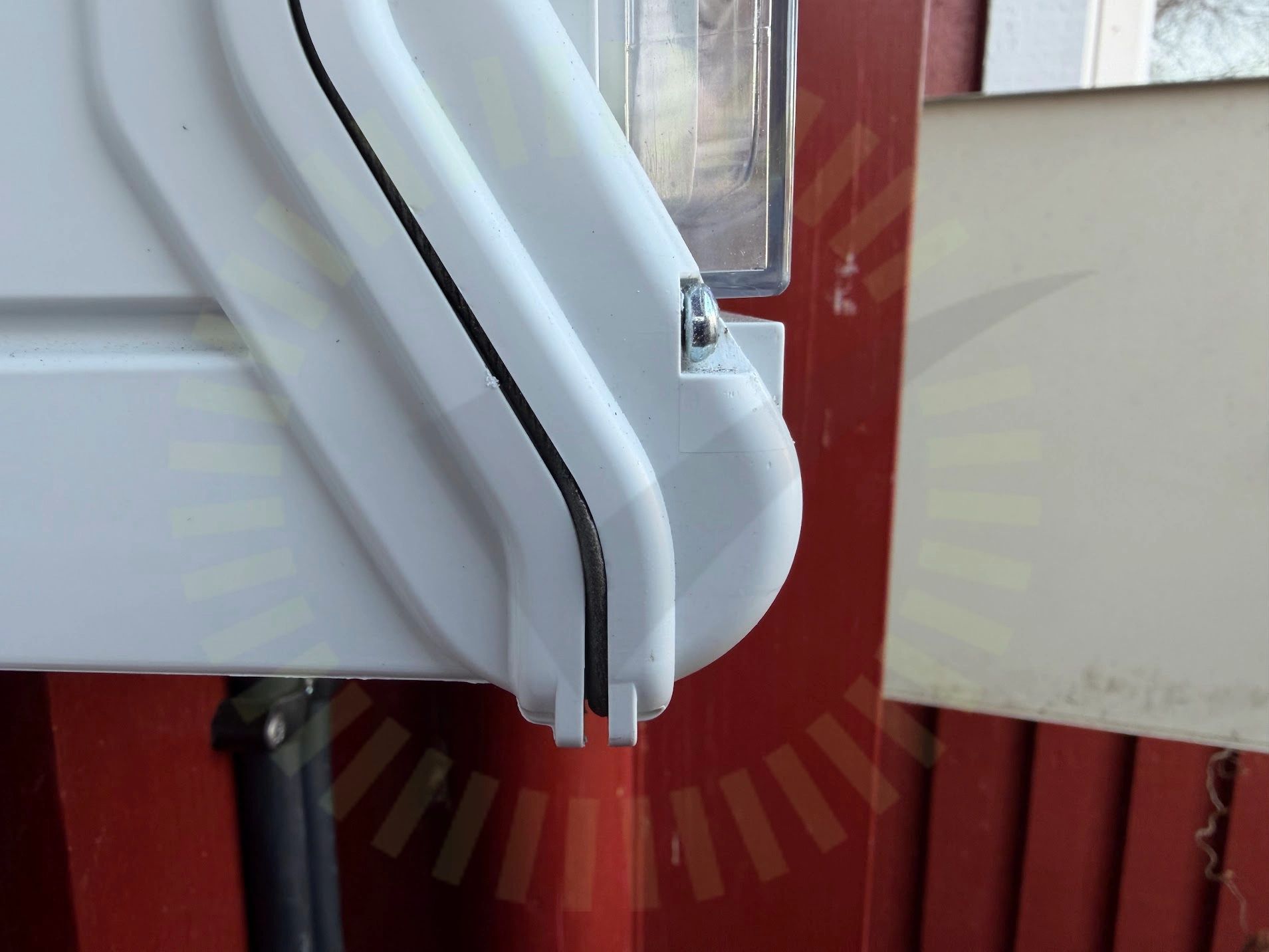

7.1 IP-Klassning påverkad

Inte godkänd

Kapslingens skruvar är skadade och kapslingens lock går inte att dra åt.

Godkända kontrollpunkter

5/6

FemledarsystemInfästningKabelinföringarPlaceringSkydd mot beröring
