Besiktningsrapport

9.2

Installation genom

1KOMMA5°

Datum

8 januari 2024

Ort

Bunkeflostrand, Skåne län

Jordning av chassi

Fästens placering

Förstärkningsskruv

+ 6

92% godkända8% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10-66HBB/-V

MontagesystemESDEC Lutande Panntak

VäxelriktareSunGrow: SH5-10RT

BatteriSunGrow: SBR(XXX)

TillbehörUndercentral

Tillbehör1KOMMA5°: Heartbeat

TillbehörCHINT: DTSU666

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

1KOMMA5°: Heartbeat

Godkända kontrollpunkter

2/2

OmgivningstemperaturSmartmätare

Allmän

Anmärkningar

2/3

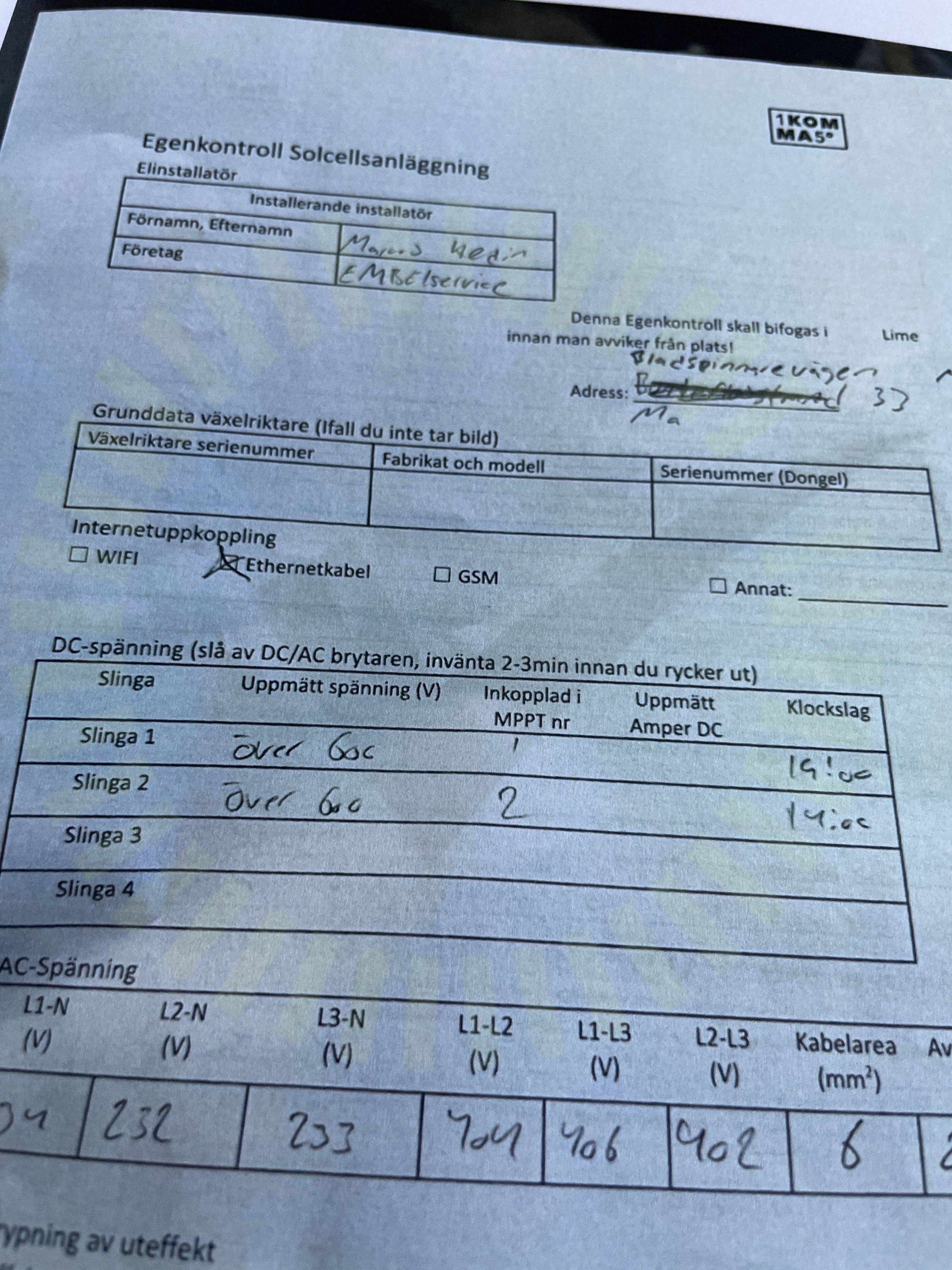

2.1 Mätprotokoll DC

Inte godkänd

Korrekta mätningar av DC strängar saknas.

2.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

CHINT: DTSU666

Godkända kontrollpunkter

3/3

Matning till smartmätareSignalkabel till växelriktarenSkador signalkablage

DMEGC: DM(XXX)M10-66HBB/-V

Anmärkningar

2/17

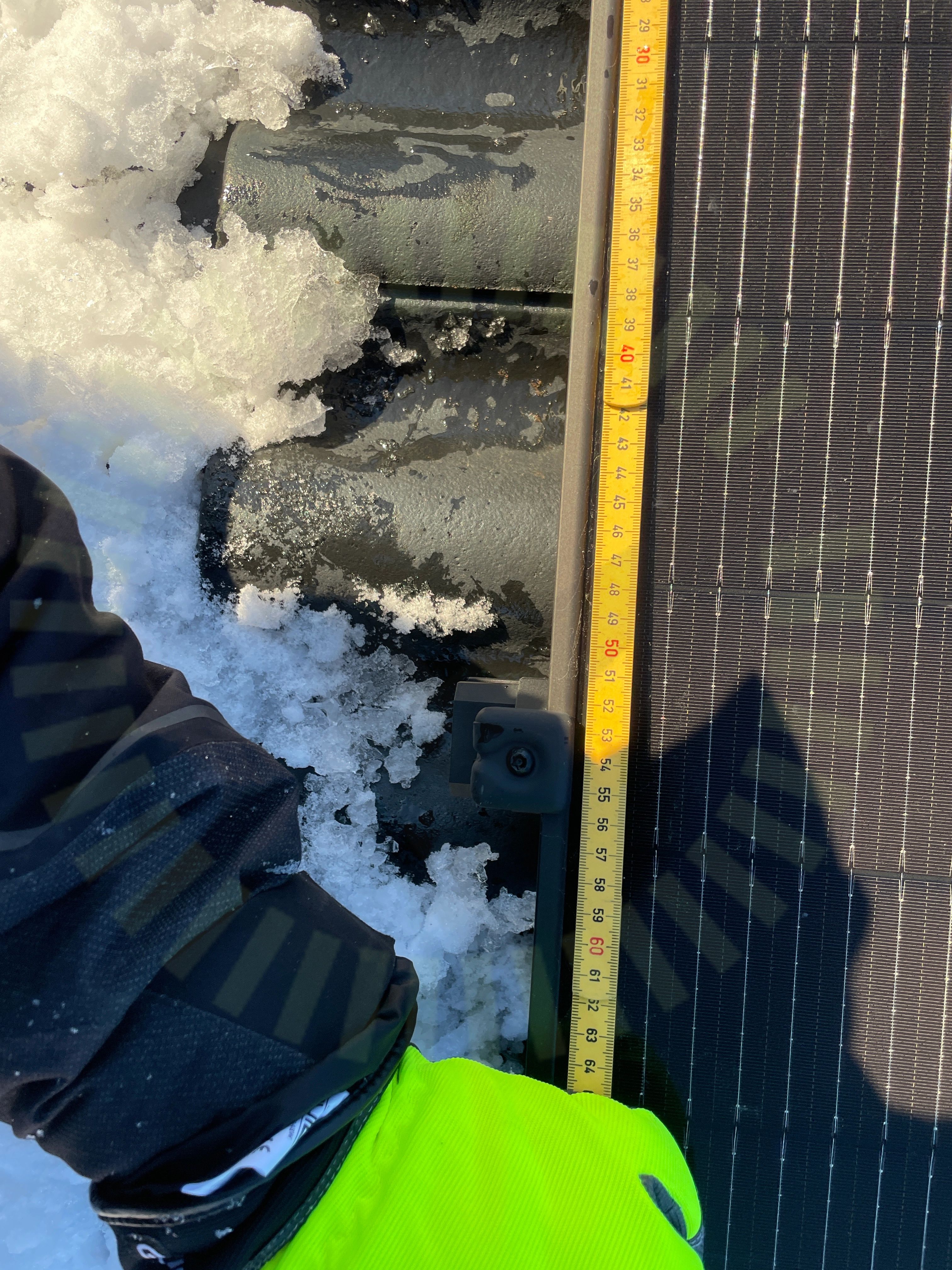

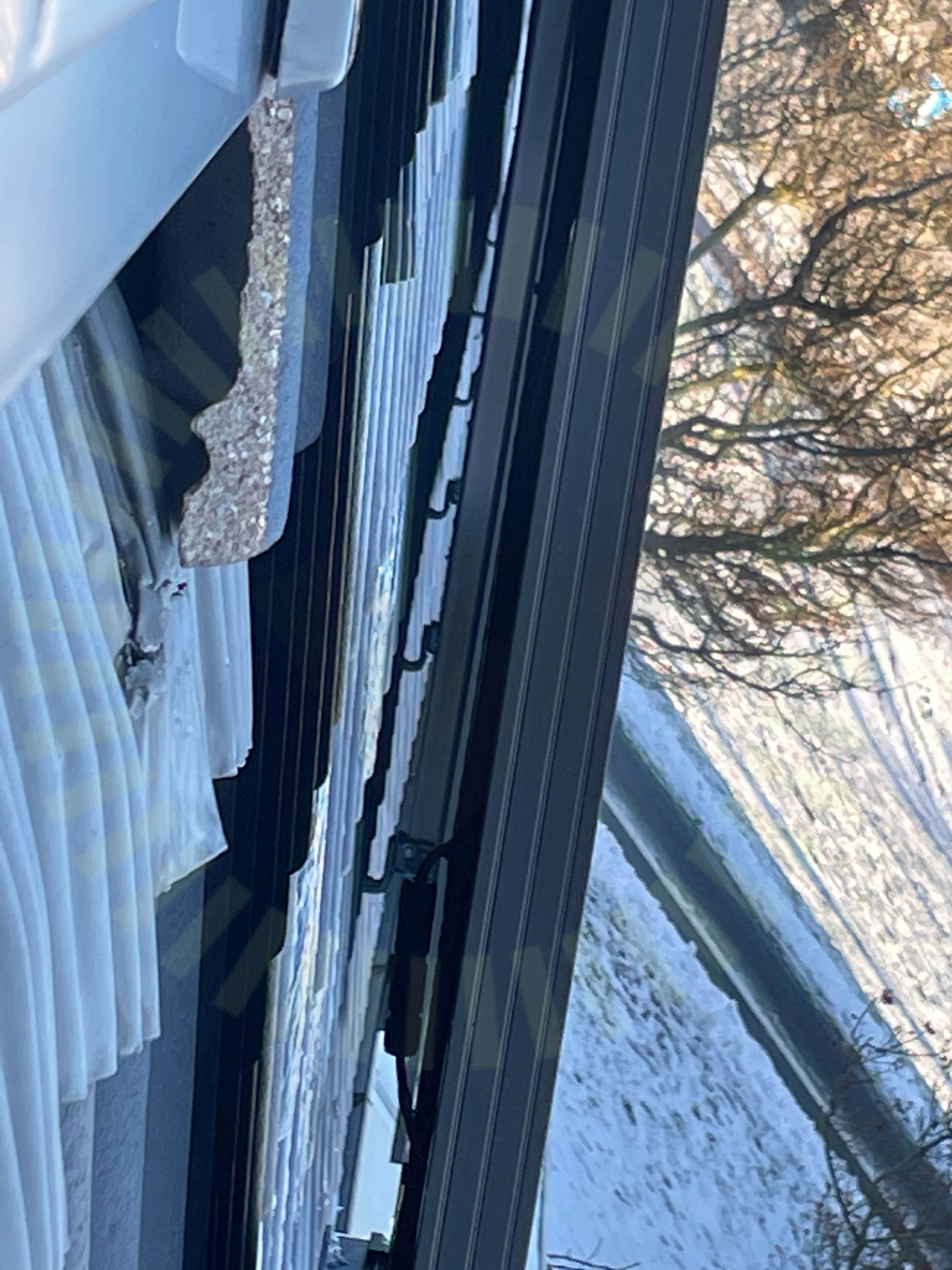

4.1 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 10.

4.2 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

15/17

DräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmans överlappningKlämmornas storlekKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramSträngförläggning

ESDEC Lutande Panntak

Anmärkningar

1/23

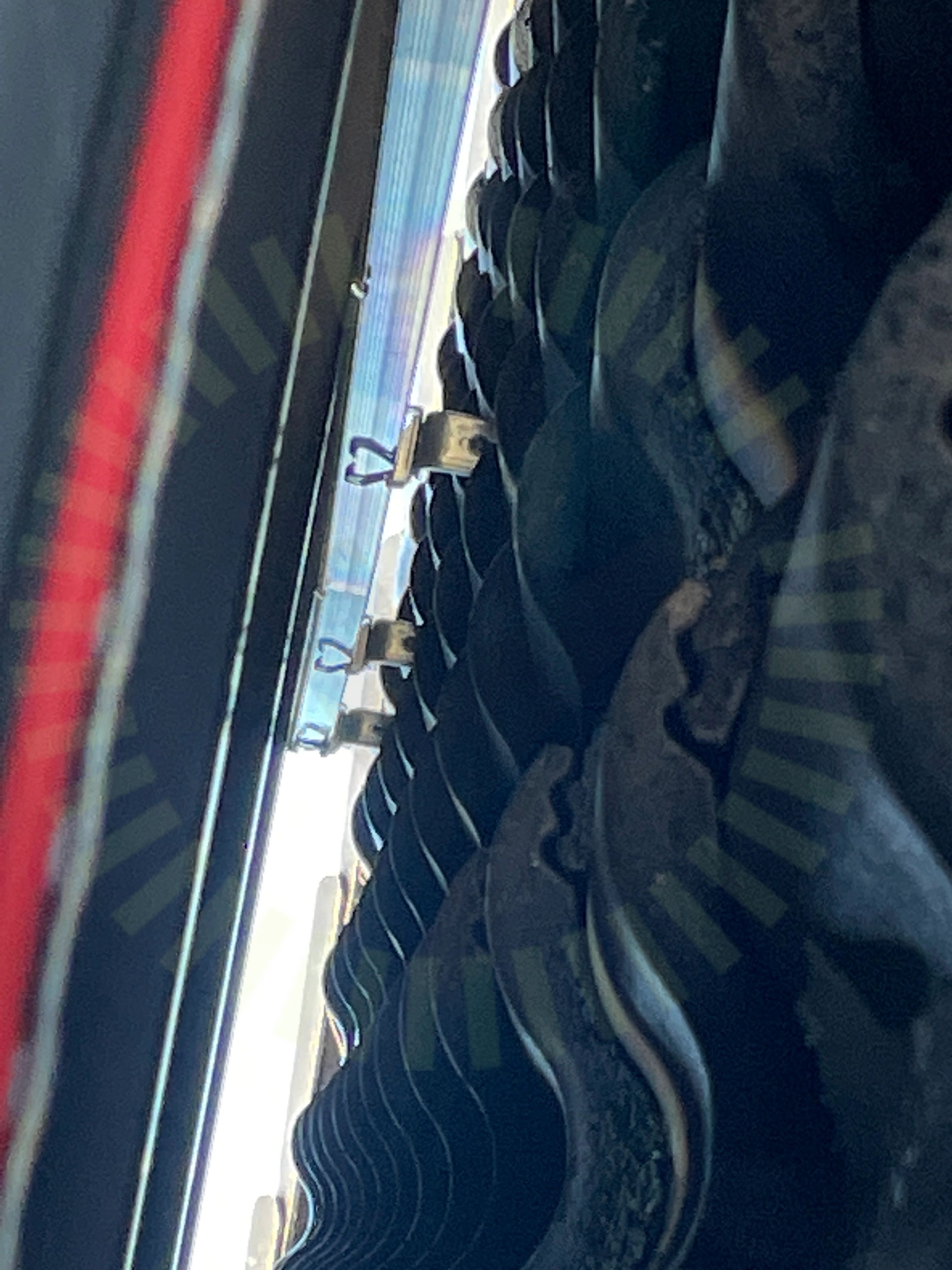

5.1 Förstärkningsskruv

Inte godkänd

Förstärkningsskruv för vertikala skenor saknas. Även flertalet skruv som är felplacerade.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

Godkända kontrollpunkter

21/23

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorPanelstorlekSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt material

Ej tillgängligt vid besiktning

1/23

Kabeldragning mellan takytor

SunGrow: SBR(XXX)

Anmärkningar

2/15

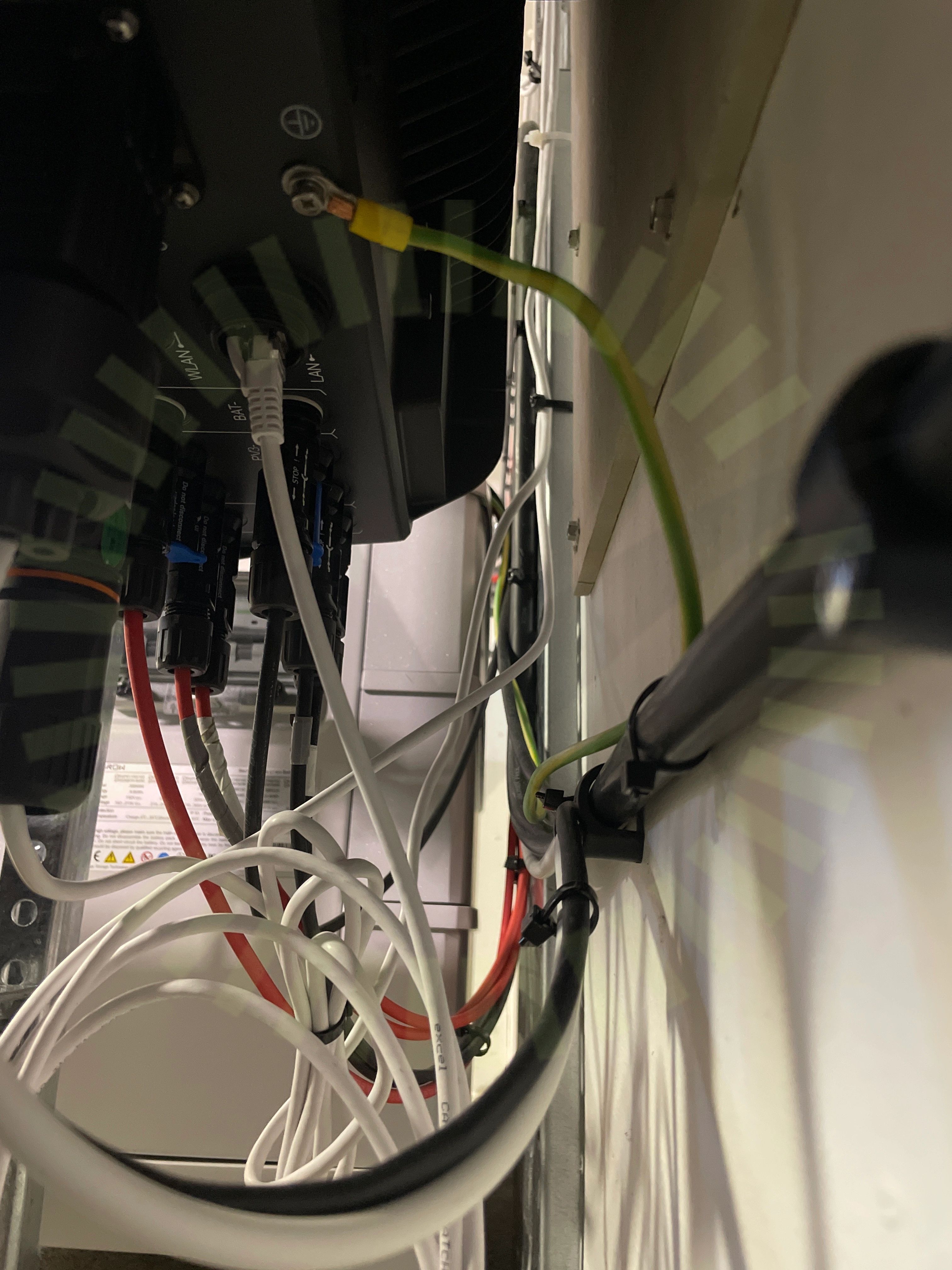

6.1 Batteri PE

Inte godkänd

Batteriet saknar jordanslutning. Då batteri är ansluten till växelriktarens chassi som i sin tur ej är jordat.

SBR064-256-UEN-Ver19-202302, Sida 26

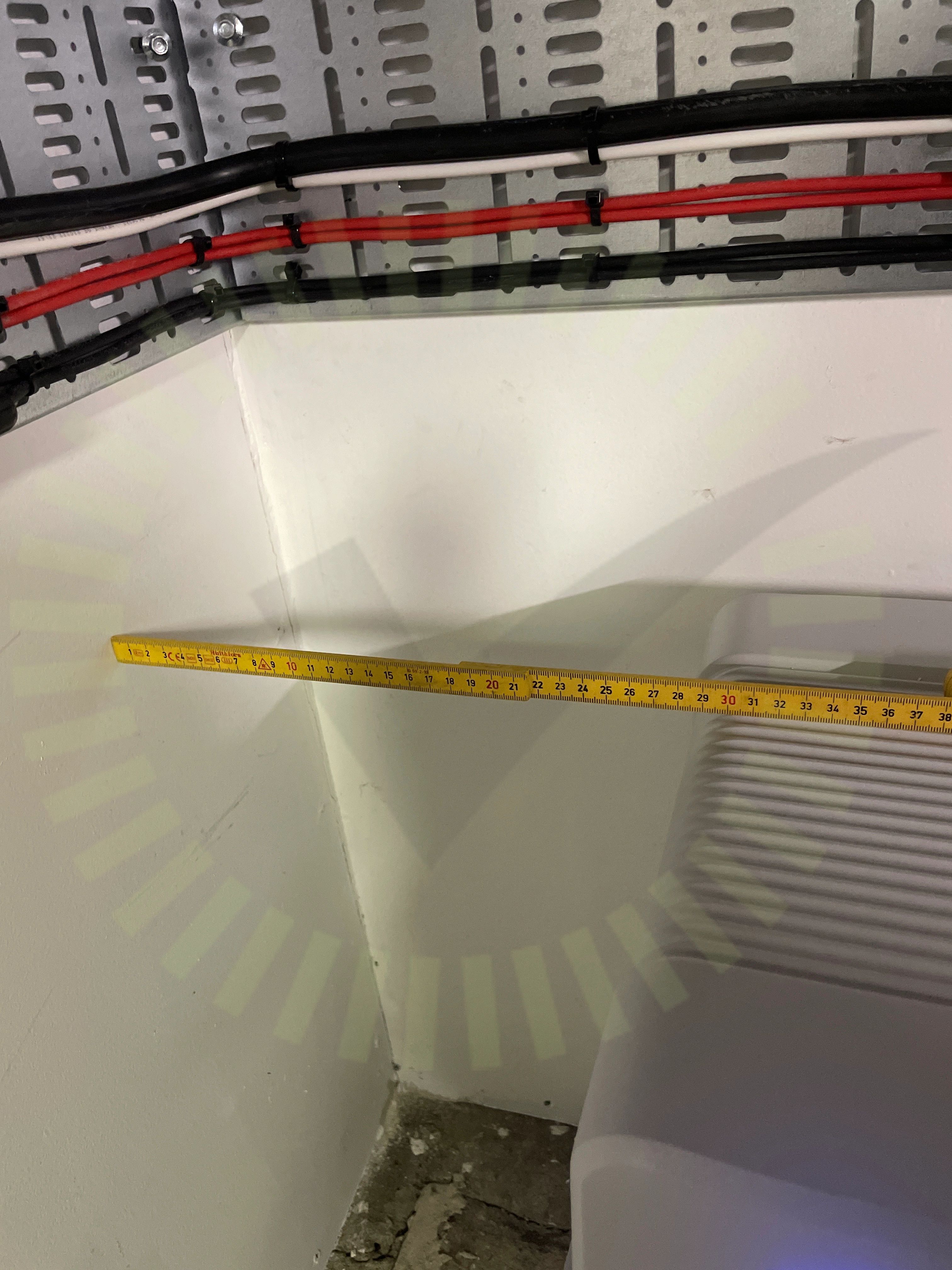

6.2 Närliggande objekt

Överenskommelse

Batteriet har inte rätt avstånd till omkringliggande material.

SBR064-256-UEN-Ver19-202302, Sida 15

Godkända kontrollpunkter

13/15

BatterimodulDC anslutningFastsäkring av produktLock och sidoskyddRakt ståendeSammansättning av komponenterSignalkabel batteriSkadorSmart mätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd

SunGrow: SH5-10RT

Anmärkningar

5/40

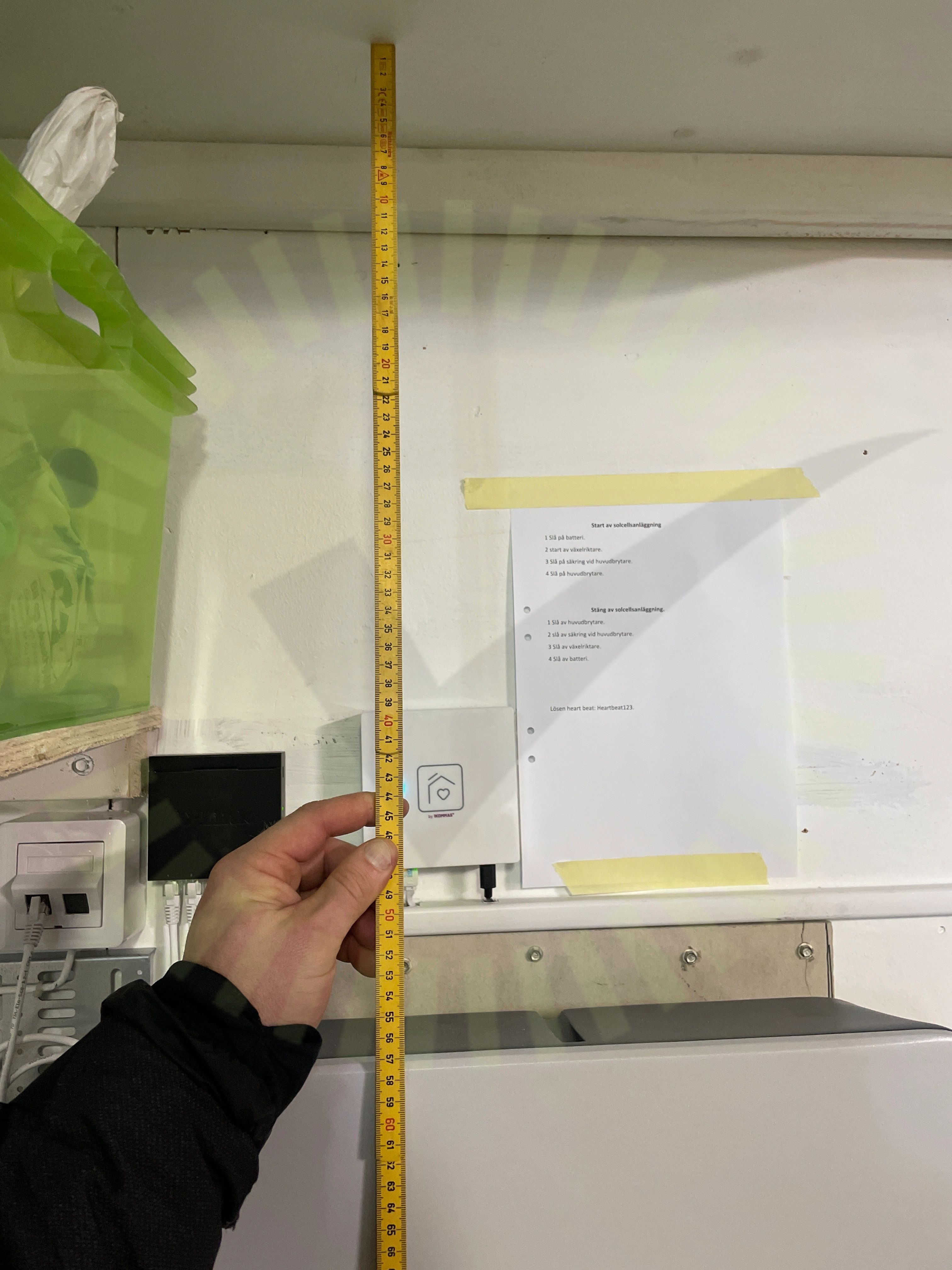

7.1 Avstånd närliggande objekt

Överenskommelse

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36

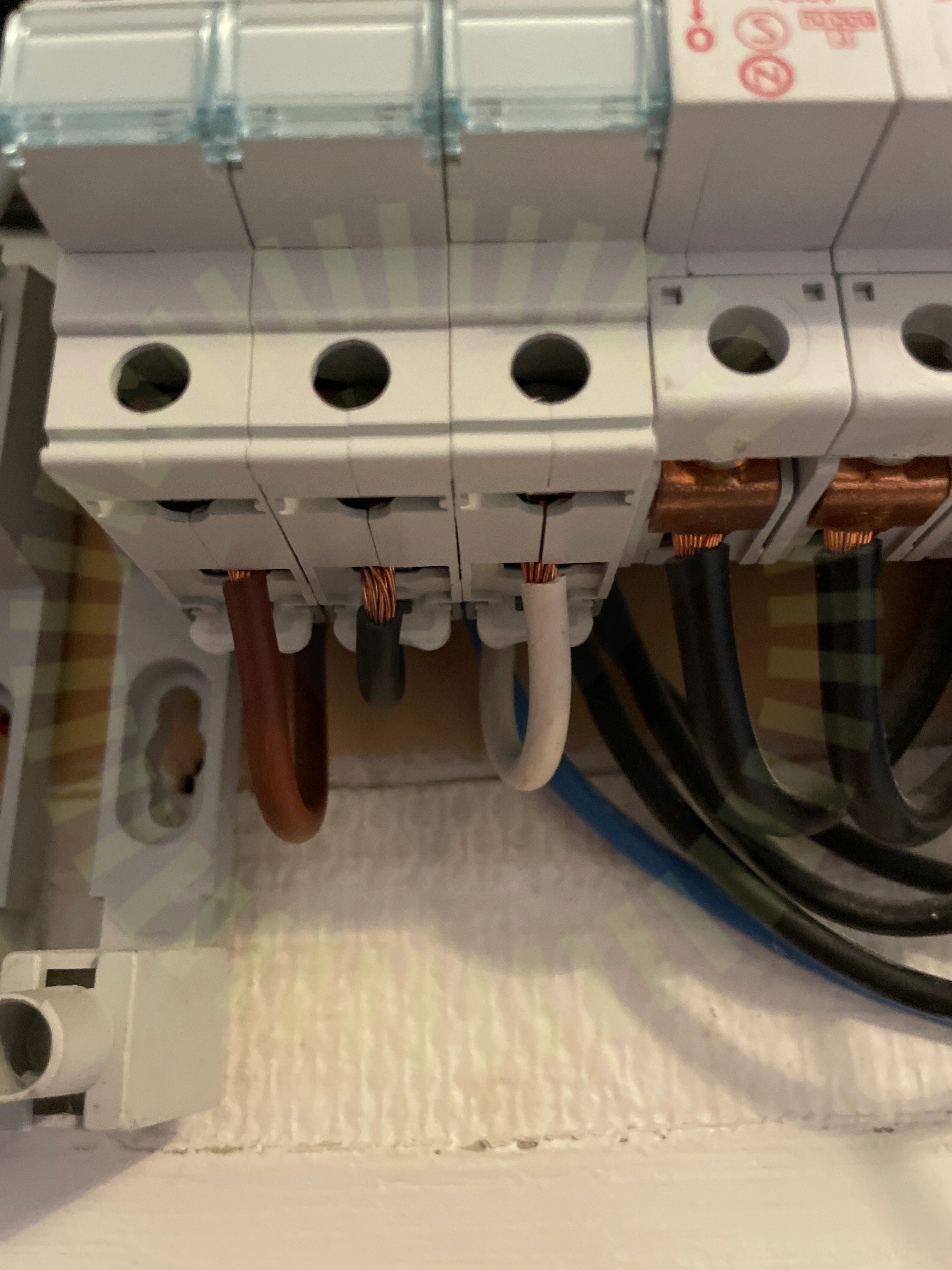

7.2 Anslutning av ledare

Inte godkänd

Kabel för långt uppskalad. Gäller central inne i huset.

SS 436 40 00 (134.1.4)

7.3 DC Max Ström

Rekommendation

Strängens maximala ström överstiger växelriktarens specifikationer vilket leder till något förlorad produktion.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 142-147

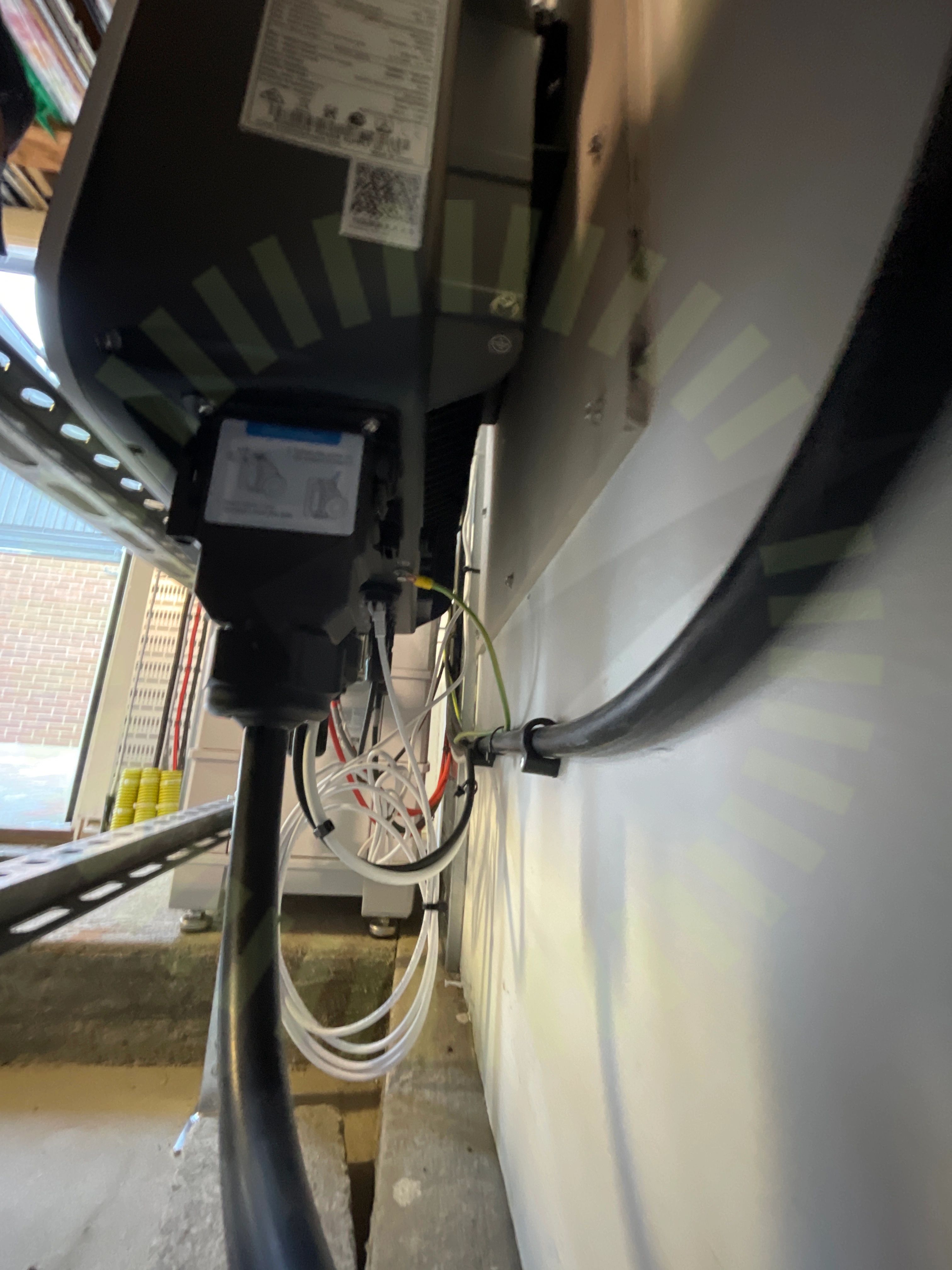

7.4 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat. PE kabel på bild är till batteri.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 50

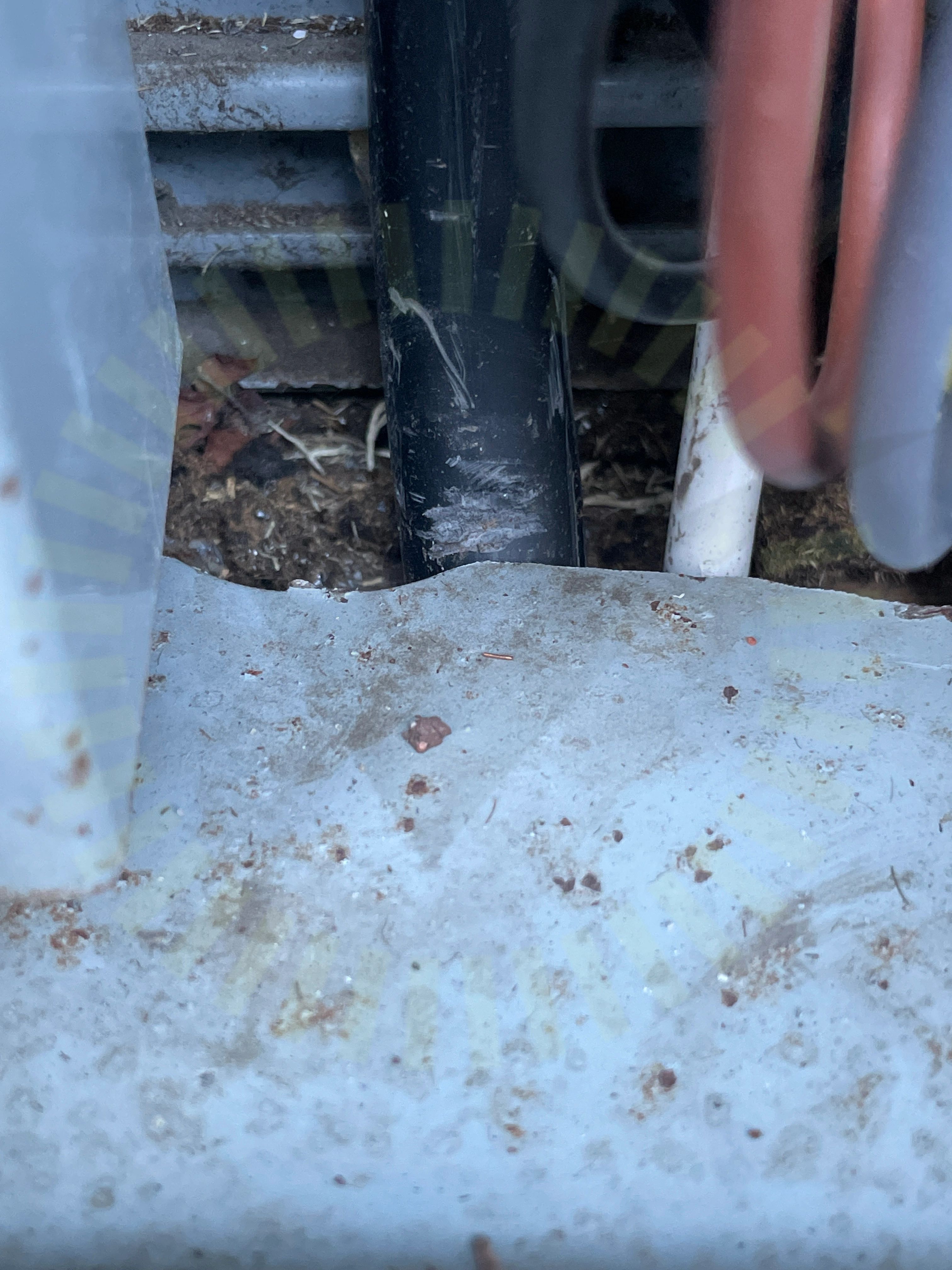

7.5 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant.

Godkända kontrollpunkter

34/40

AC kablage förläggningAC Kablage förläggningAnslutning av växelriktareBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageStress på kontakterSäkringsdimensionTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/40

Strängdesign

Undercentral

Godkända kontrollpunkter

6/6

FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
