1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas. Anges vara utfört men inga mätvärden är noterade.
Besiktningsrapport
9.1
Installation genom
Sesol
Datum
6 oktober 2025
Ort
Svedala, Skåne län
94% godkända6% ej godkända
Om installationen
PanelerDMEGC: DM(XXX)M10RT-B60HBB
MontagesystemWeland Stål: Råspont
BatteriSigeEnergy: SigenStor EC 5.0-25.0 TP
TillbehörUndercentral
TillbehörSmartmätare: EASTRON: SDM630
Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
1/3Godkända kontrollpunkter
2/3AvtalSträngschema
Batteri
Godkända kontrollpunkter
5/5KåporPlacering bärighetSammansättning av komponenterSkadorTillgång till batteriet
Undercentral
Godkända kontrollpunkter
7/7FemledarsystemInfästningIP-KlassningKabelinföringarPEN-ledarePlaceringSkydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Villa: DMEGC: DM(XXX)M10RT-B60HBB
Anmärkningar
1/19

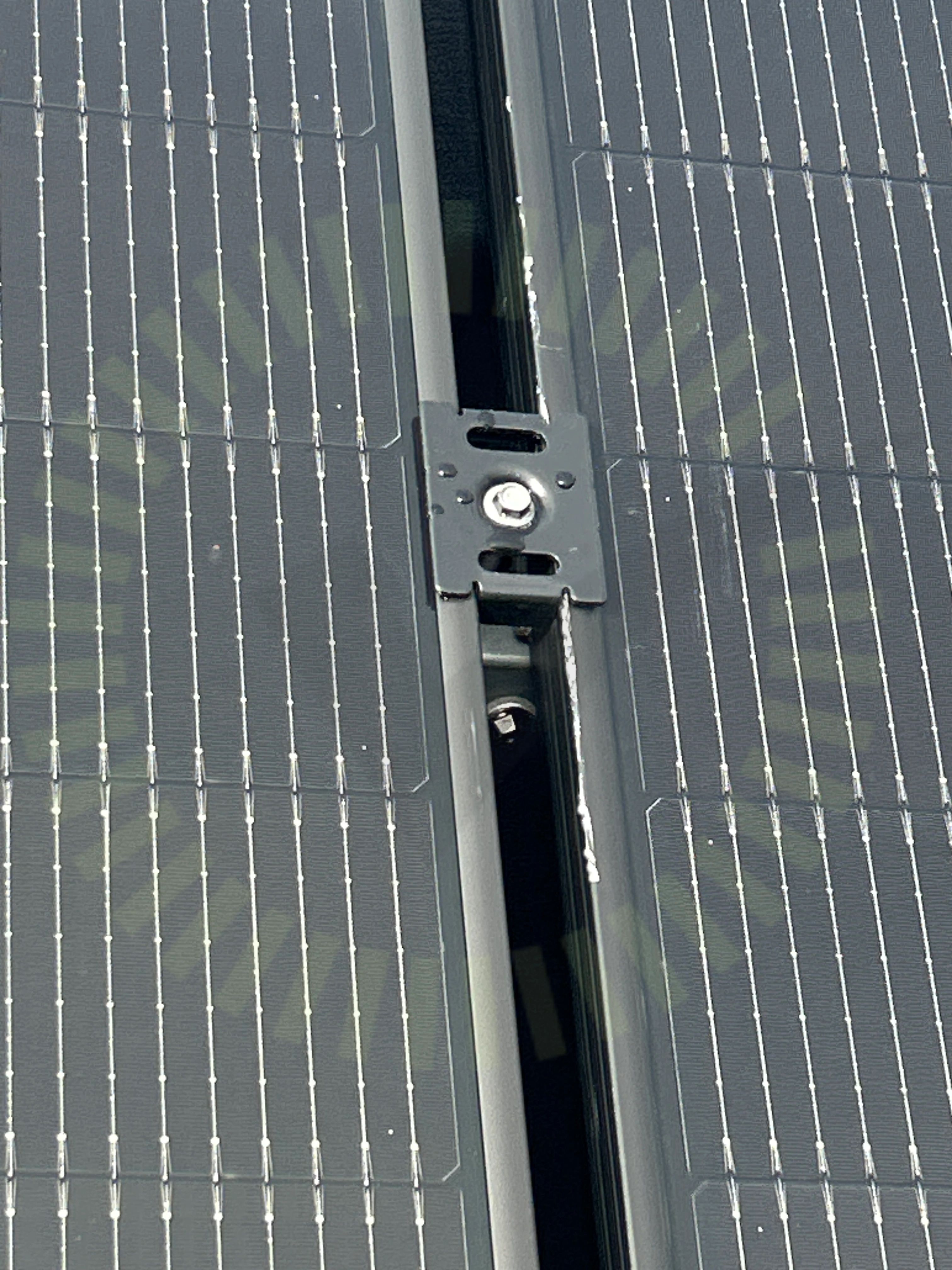

5.1 Skador på panel
Inte godkändTvå av panelernas ramar har grova repor längst med ramarna.
Godkända kontrollpunkter
18/19Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslåda böjradieLutningPanelkablagets böjradiePanelramar separeradeSkuggaSpänningar i ramStress på kontakterSträngförläggning
Villa: Weland Stål: Råspont
Anmärkningar
4/21

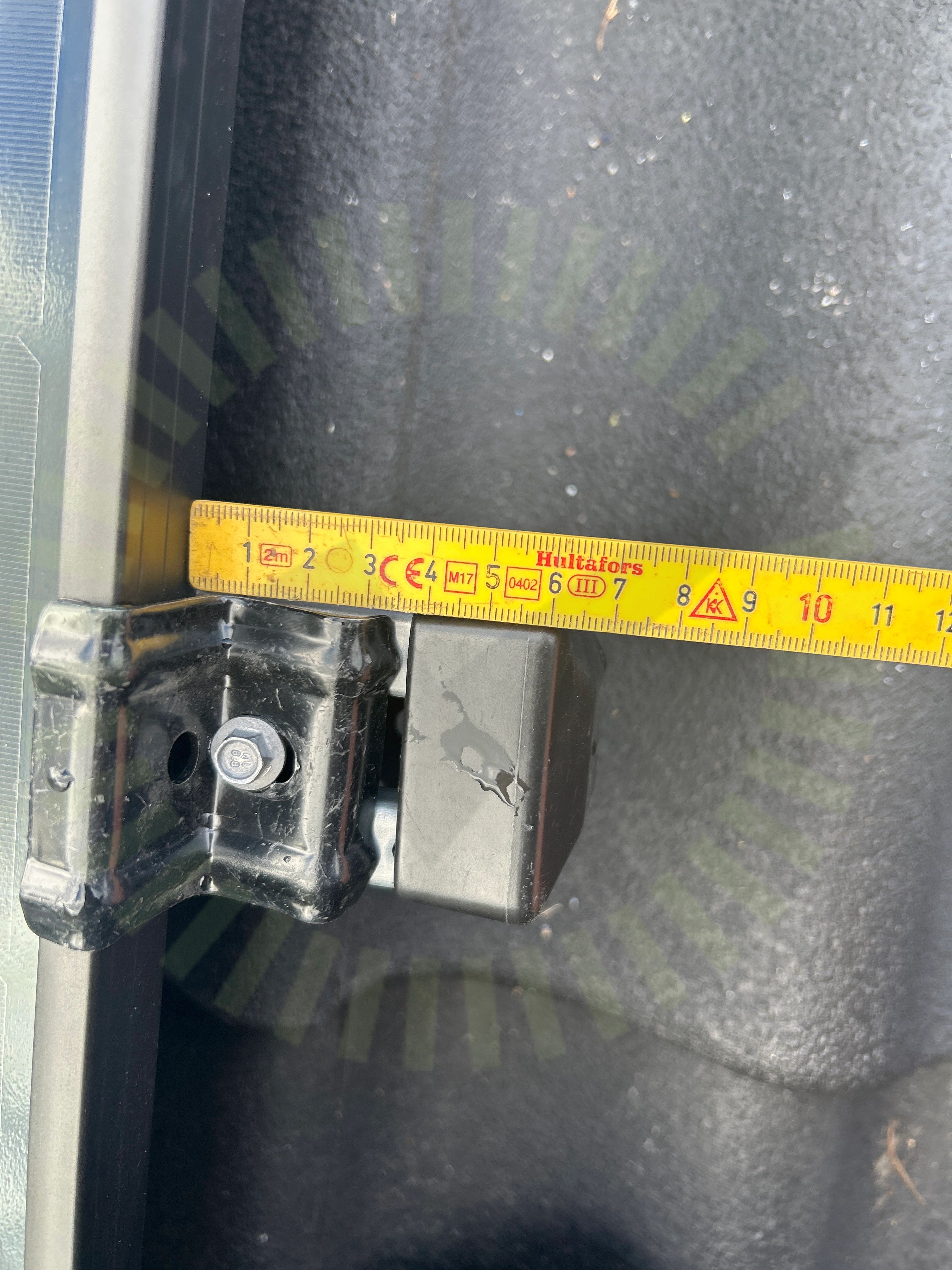

6.1 Ändklämmor skena
Inte godkändFör lite skena sticker ut från slutet av panelkanten.
MA5111 Sid 1 (1) | Version 6 - 250408
6.2 Klämmor rätt förläggning
Inte godkändFästen ligger inte korrekt i skenan. Bottendel har enbart kontakt med en sida.
MA5111 Sid 1 (1) | Version 6 - 250408

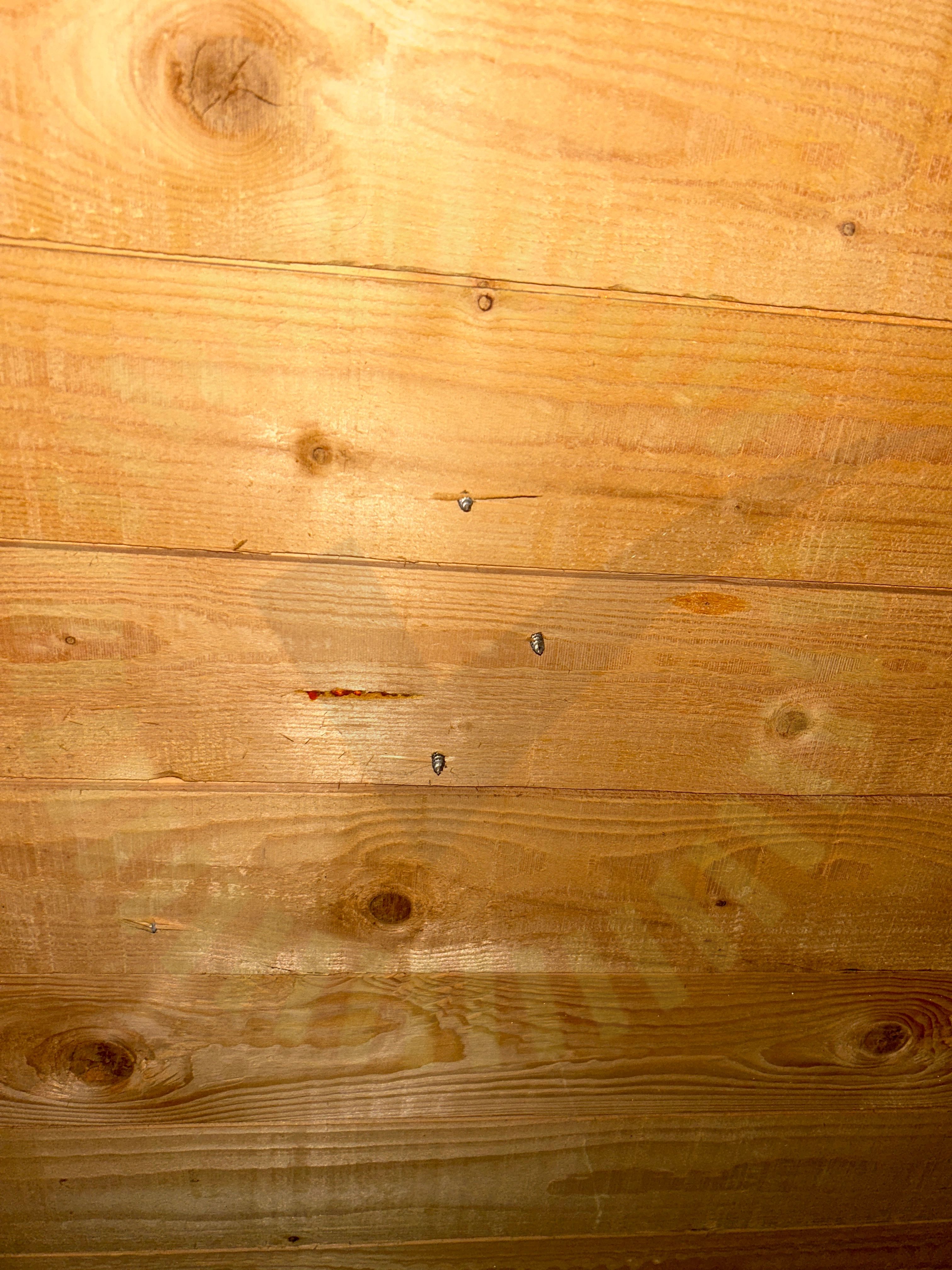

6.3 Råspontsinfästning
Inte godkändFör få skruv är använda för flera infästningar.
MA5102 Sid 1 (1) | Version 4 - 240124

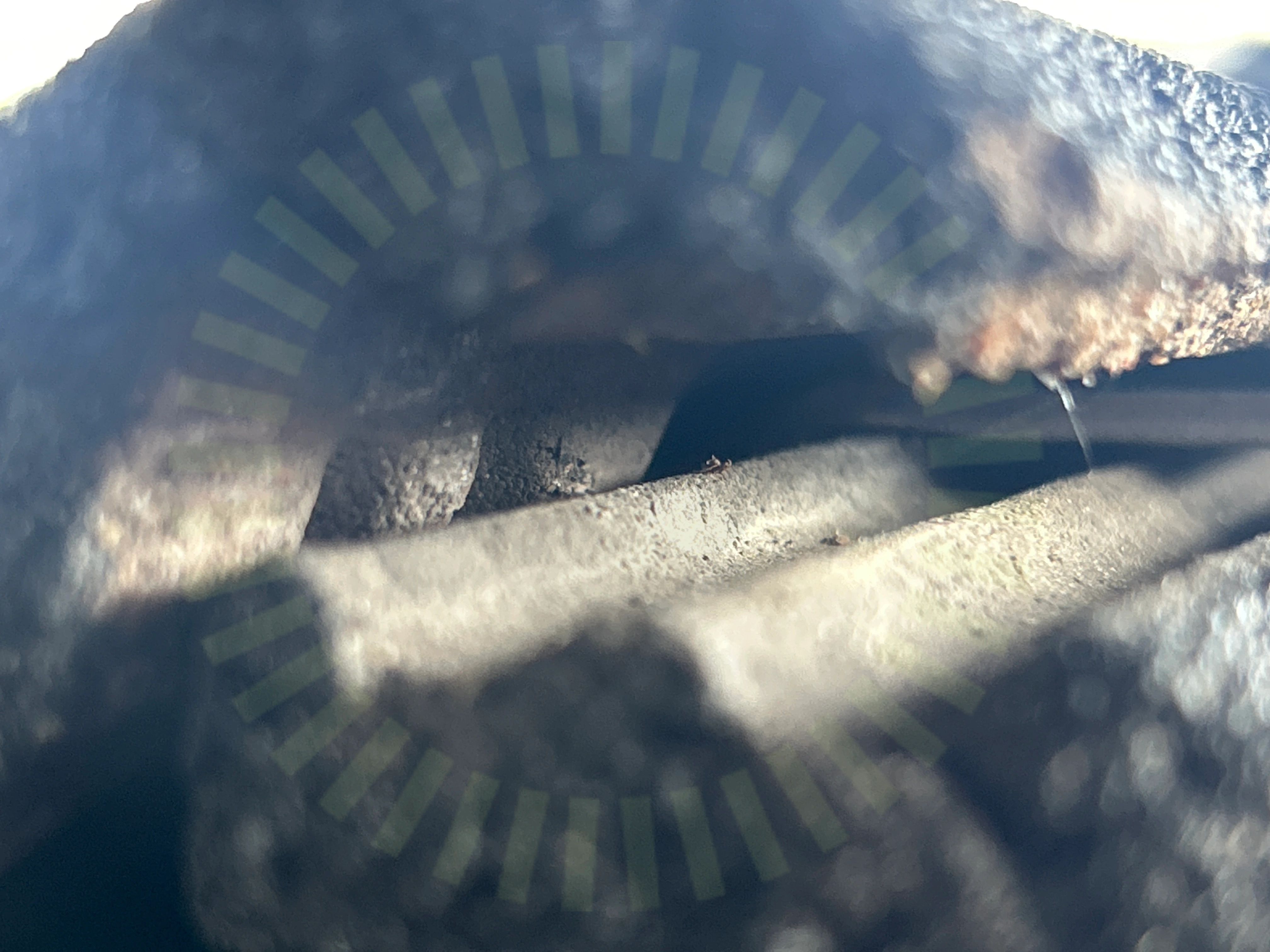

6.4 Underliggande takpanna
Inte godkändInfästningar ligger mot underliggande takpanna.
MA5102 Sid 1 (1) | Version 4 - 240124
Godkända kontrollpunkter
17/21DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningPanelramens höjdPlaceringMittklämmorSkadorSkenornas infästningSkenornas överhängSkenors avstånd till varandraSkenskarvarSnö- och VindlastberäkningTakkrokarnas CCTvådelad TakkrokVäderbeständigt material
Växelriktare
Anmärkningar
1/387.1 Isolationsövervakning
Inte godkändIsolationsövervakning av anläggning ej möjligt. Anslutning mot skensystem saknas.
Godkända kontrollpunkter
37/38AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning
