Institutet för Solenergikvalitet

Besiktningsrapport

8.9
x

Installation genom

Sesol

Datum

24 juli 2023

Ort

Strängnäs , Södermanlands län
Kontakter
AC Böjradie
DC Kontakter anslutning
89% godkända11% ej godkända

Om installationen

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
Sesol

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Batteri

Anmärkningar

2/12

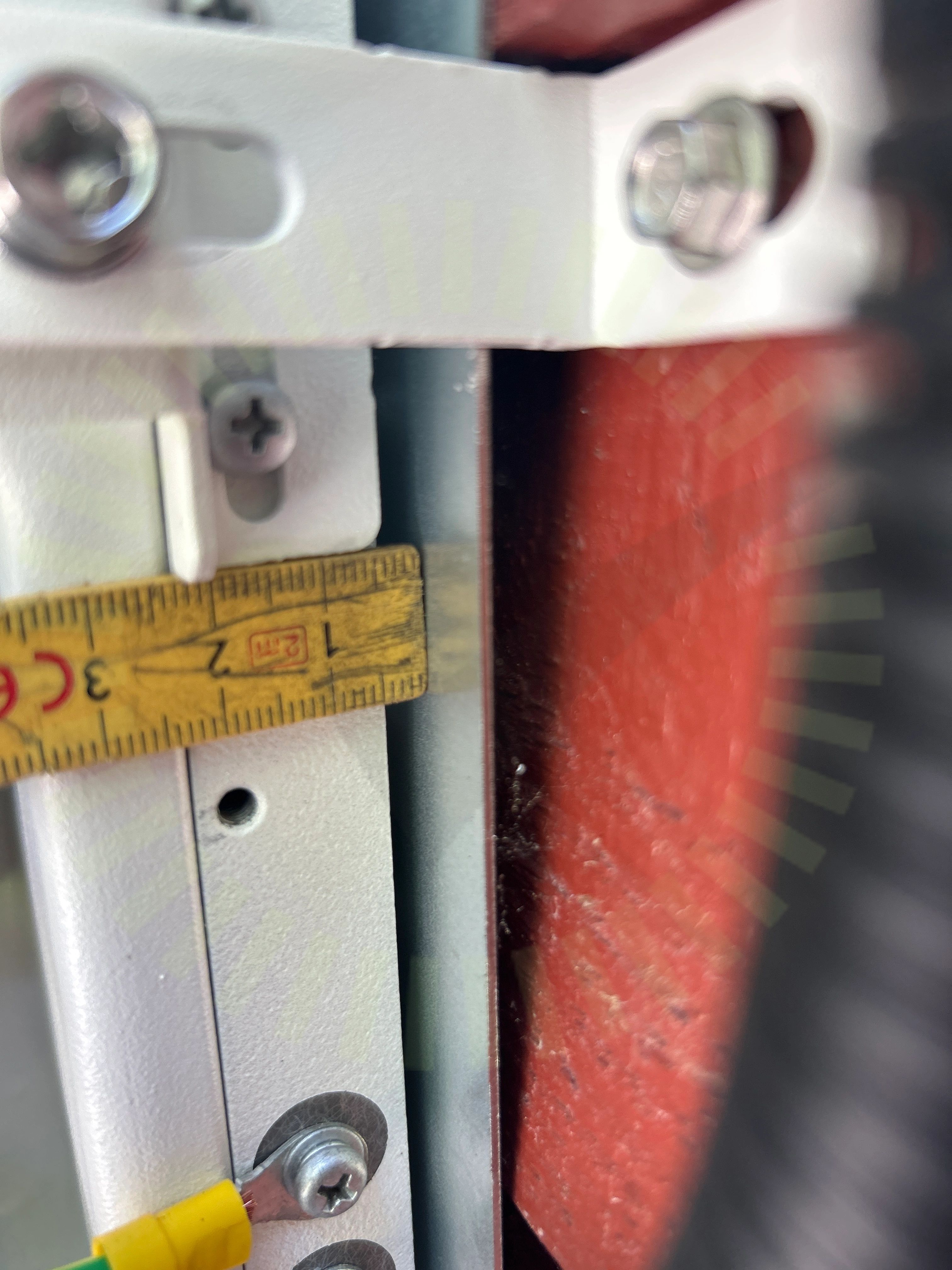

Avstånd

2.1 Avstånd

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

Tillverkarens montageanvisningar
Kontakter

2.2 Kontakter

Inte godkänd

Kontakternas förskruvningar i batteriet har bottnats och skadats.

MA711 (se_en) Monteringsanvisningar

Godkända kontrollpunkter

10/12
Avstånd till växelriktareBatteri PEFastsäkring av produktInfästningKablageRakt ståendeSkadorSmart Power SensorUtrymmeVäderskydd

Varselmärkning

Anmärkningar

2/5

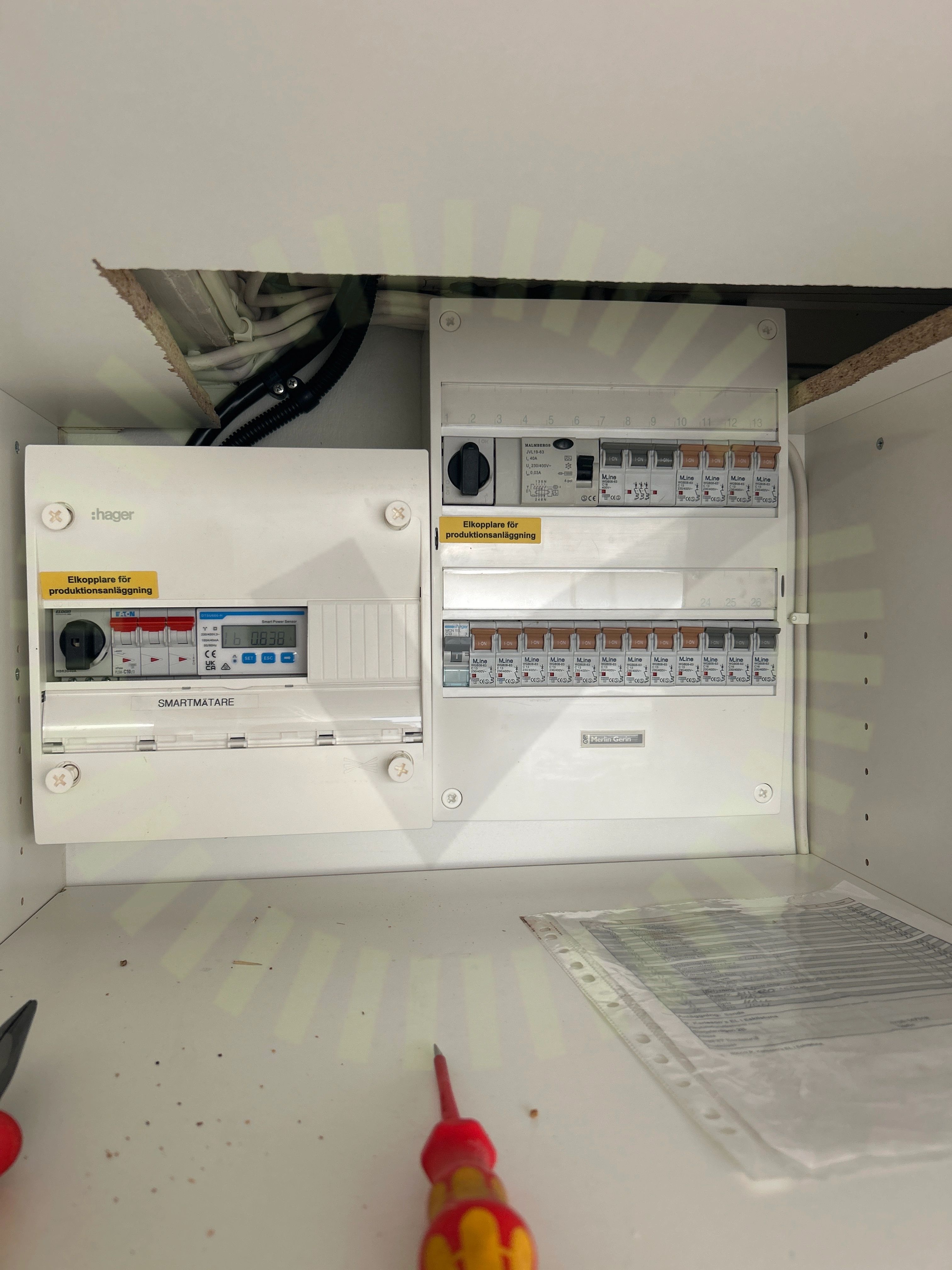

Informering av solceller

3.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas på undercentral som påverkas av växelriktaren.

SS 436 40 00 (712.514.101)

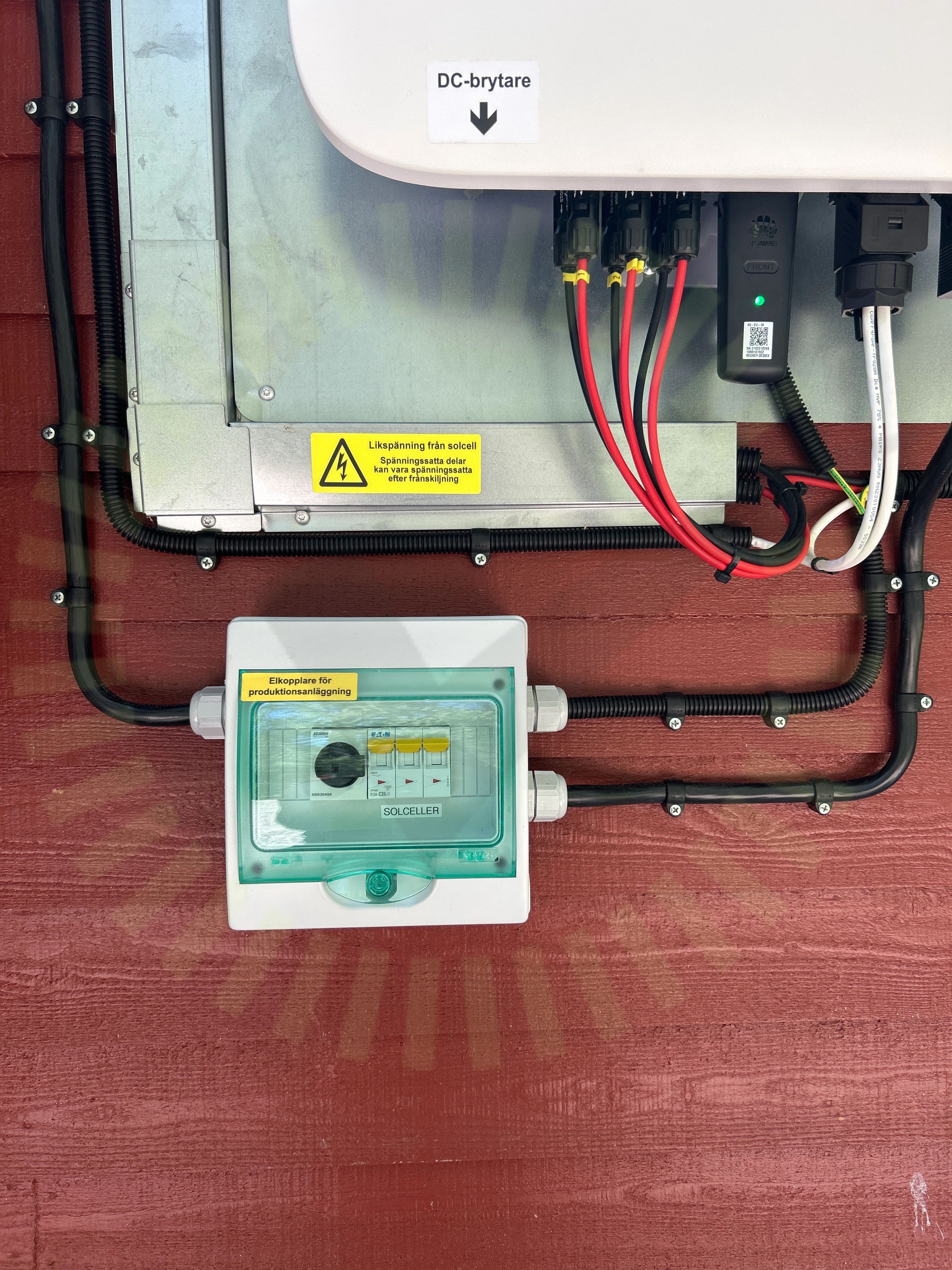

Varning för backspänning

3.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas på undercentral vid växelriktare och undercentral i kök.

SEK 457, Sida 42

Godkända kontrollpunkter

3/5
Missvisande varselmärkningTillförlitligt fästVarning för likspänning

Växelriktare

Anmärkningar

3/33

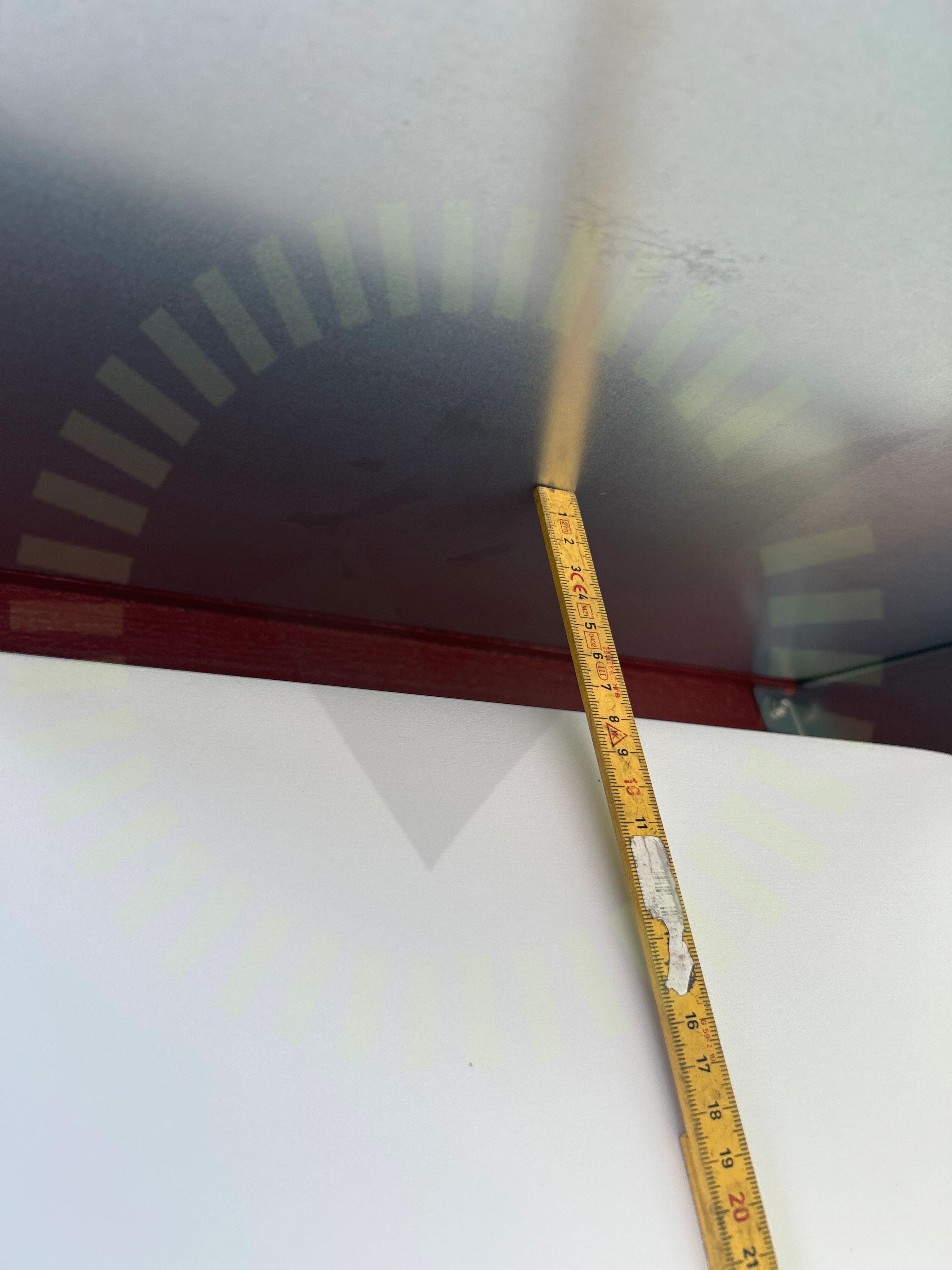

Avstånd närliggande objekt

4.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren har inte ett korrekt avstånd till närmaste objekt.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 29-30

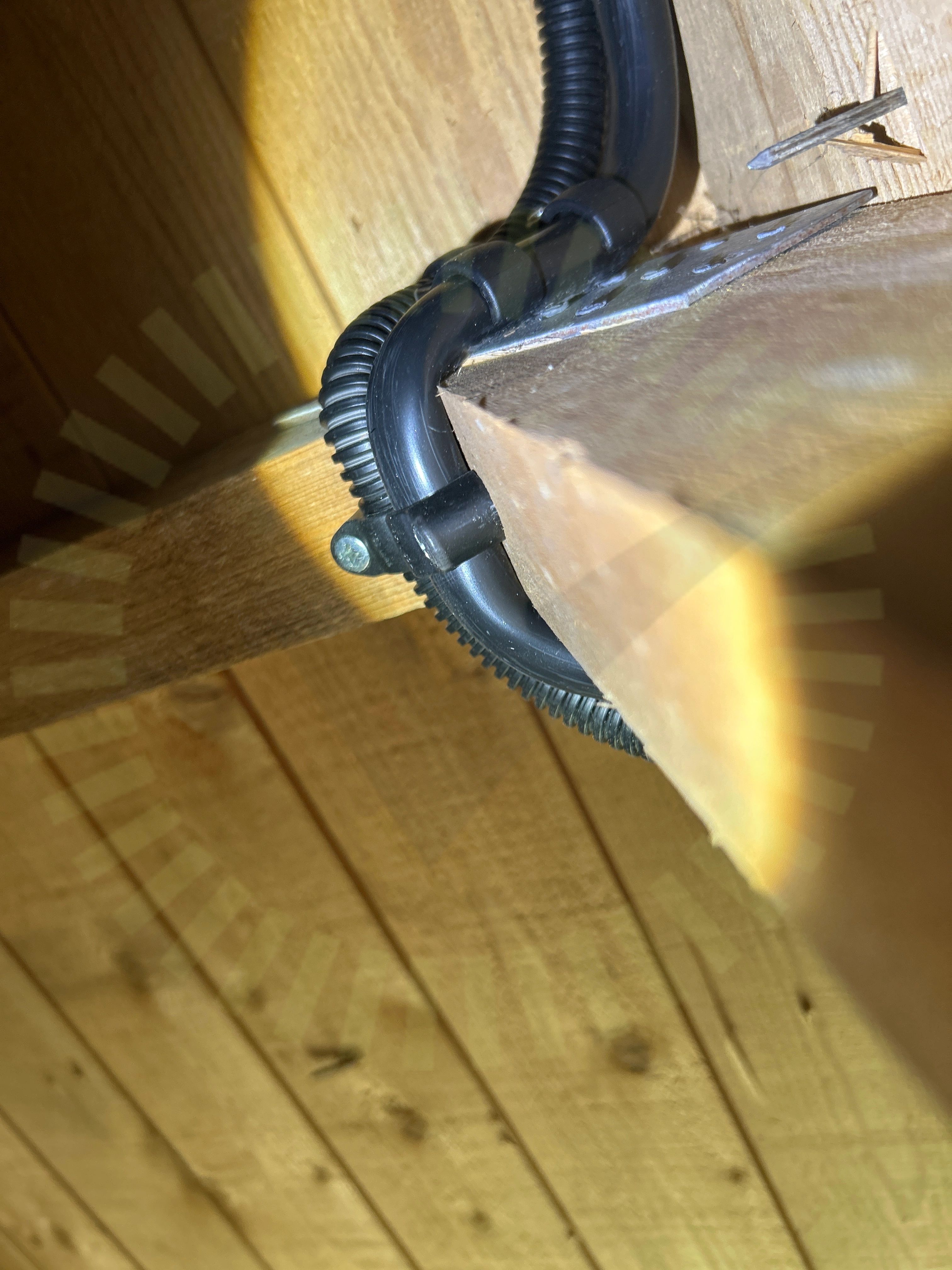

AC Böjradie

4.2 AC Böjradie

Inte godkänd

Kabelns böjradie inte godkänd.

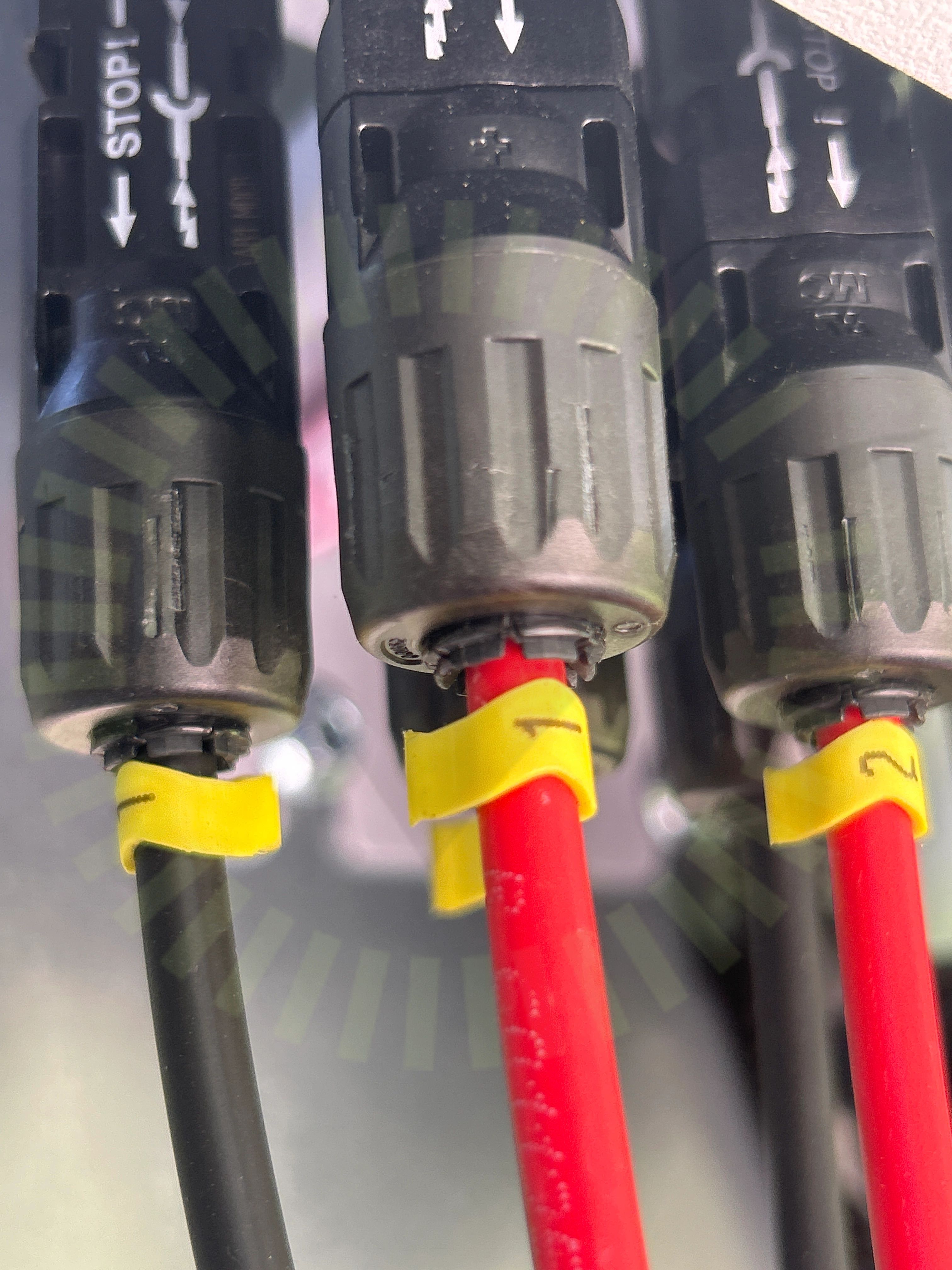

DC Kontakter anslutning

4.3 DC Kontakter anslutning

Inte godkänd

Kontakterna har bottnats i förskruvningen.

Godkända kontrollpunkter

30/33
AC anslutning växelriktareAC Kablage förläggningAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Max SpänningDC Max StrömDC Min SpänningDubbel matningFastsäkring av produktGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringKontakterLedare anslutnaLikspänningskomponenterMärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionUppskalad ledareVentilationVäderbeständigt material
