Besiktningsrapport

8.5

Installation genom

Sesol

Datum

24 juli 2023

Ort

Strängnäs , Södermanlands län

Kontakter

Kopplingslåda

AC Böjradie

+ 10

86% godkända14% ej godkända

Om installationen

PanelerLongi: LR5-54HPB 390-410M

MontagesystemWeland Stål: Plåttak

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

BatteriHuawei: LUNA2000-5-15-S0

TillbehörUndercentral

TillbehörSmartmätare: CHINT DTSU666

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/1

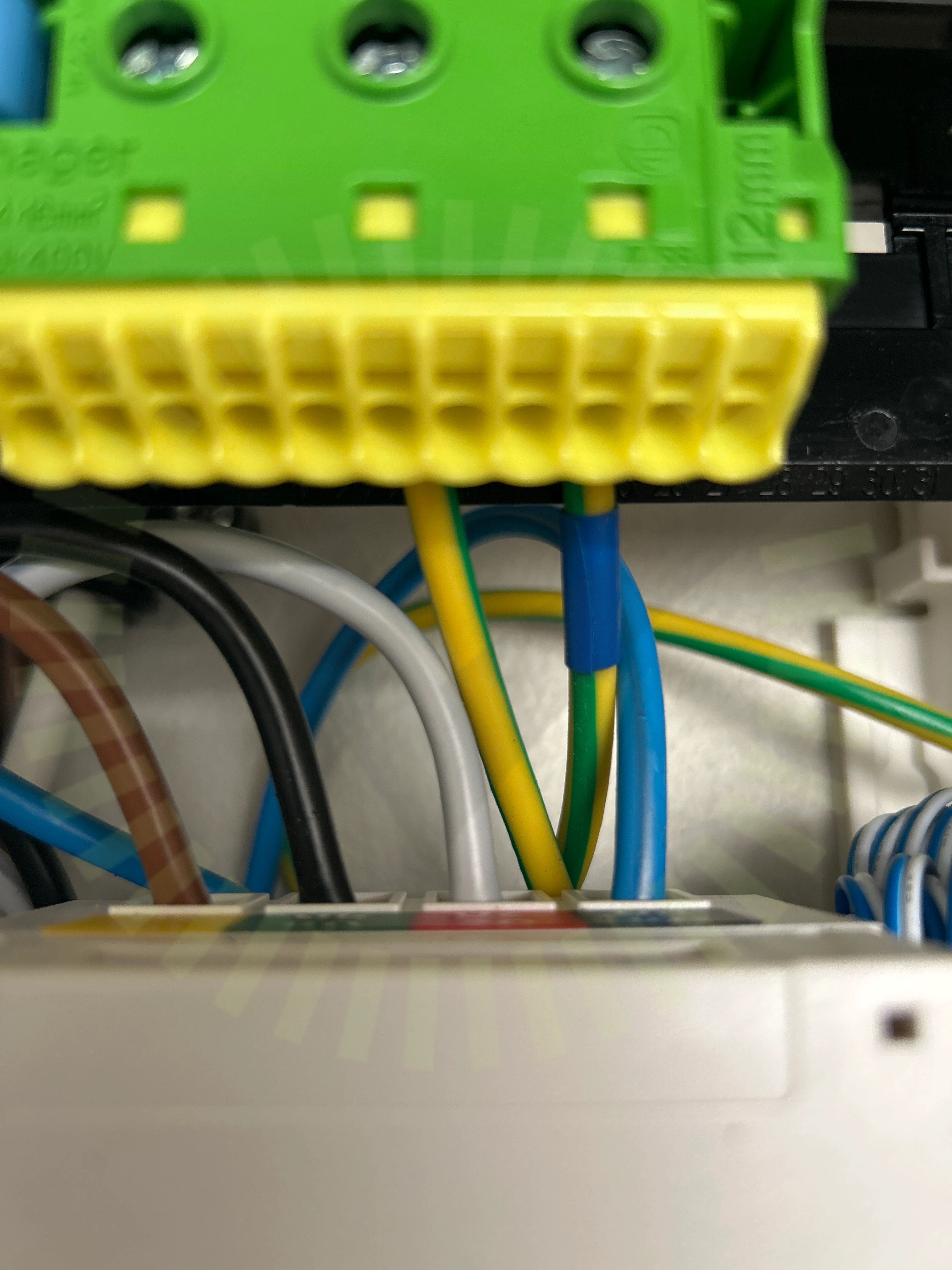

1.1 PEN-ledare Undercentral inomhus

Inte godkänd

PEN-ledare är underdimensionerad för nya centralen.

SS 436 40 00, utgåva 4, 543.4.1

Batteri

Anmärkningar

1/1

2.1 Stress på batteriets kontakter

Inte godkänd

Batteriets kontakter är för hårt åtskruvade och kablaget är för snävt ut från kontakten.

Huawei: LUNA2000-5-15-S0

Anmärkningar

2/12

3.1 Avstånd

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

Tillverkarens montageanvisningar

3.2 Kontakter

Inte godkänd

Kontakternas förskruvningar i batteriet har bottnats och skadats.

MA711 (se_en) Monteringsanvisningar

Godkända kontrollpunkter

10/12

Avstånd till växelriktareBatteri PEFastsäkring av produktInfästningKablageRakt ståendeSkadorSmart Power SensorUtrymmeVäderskydd

Huawei: SUN2000-(3-10KTL)-M1

Anmärkningar

5/41

4.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren har inte ett korrekt avstånd till närmaste objekt.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 29-30

4.2 DC Kontakter anslutning

Inte godkänd

Kontakterna har bottnats i förskruvningen.

4.3 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas på undercentral som påverkas av växelriktaren.

SS 436 40 00 (712.514.101)

4.4 AC Böjradie

Inte godkänd

Kabelns böjradie inte godkänd.

4.5 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas på undercentral vid växelriktare och undercentral i kök.

SEK 457, Sida 42

Godkända kontrollpunkter

36/41

AC anslutning växelriktareAC Kablage förläggningAvstånd till havAvtalBakomliggande materialDC Kablage förläggningDC Kablage skyddDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktGenomföringarDC Kablage egenskaperDubbel matningHuvudsäkringInfästningJordning av chassiKabeldimensioneringKontakterLedare anslutnaLikspänningskomponenterMissvisande varselmärkningMärkningMätprotokoll DCPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSträngschemaSäkringsdimensionTillförlitligt fästUppskalad ledareVarning för likspänningVentilationVäderbeständigt material

Longi: LR5-54HPB 390-410M

Anmärkningar

1/16

5.1 Kopplingslåda

Inte godkänd

Kablaget sitter för spänt från kopplingslådan till skenan.

Godkända kontrollpunkter

12/16

Avstånd till takDräneringshålFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringMellanrumPanelkablagets böjradiePunktbelastningSkuggaSpänningar i ramSträngförläggningÖverlappning

Ej tillgängligt vid besiktning

3/16

Förbindelse av kontakterKontaktdonStress på kontakter

Plåttak , Weland Stål: Plåttak

Anmärkningar

2/2

6.1 Kabeldragning under nockplåt

Inte godkänd

Återställningen av nockplåten efter att man dragit kablar därunder är bristfällig. Man har använt en annan typ av skruv, man har låtit bli att skruva fast skruvar och det saknas packning på skruv.

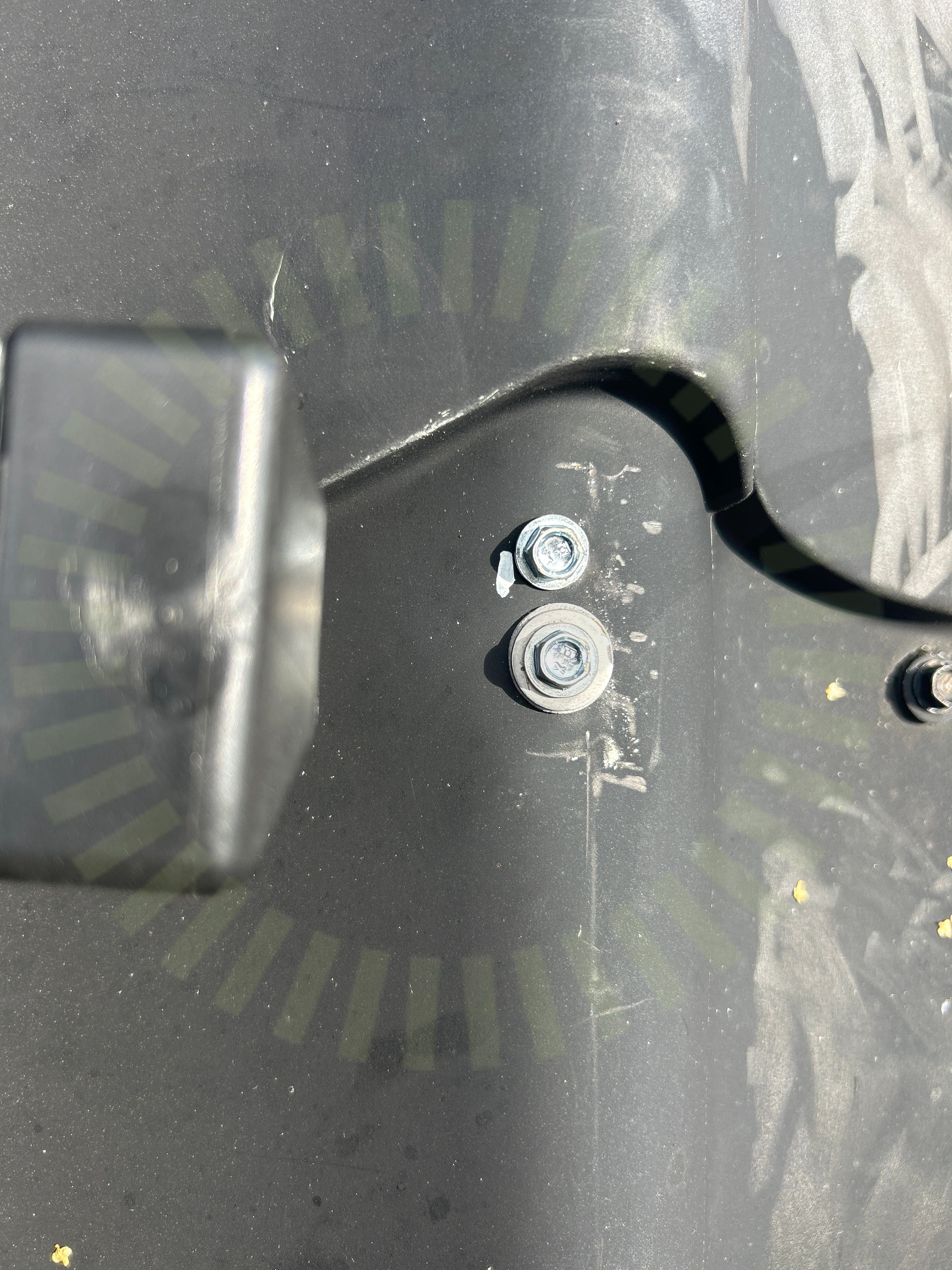

6.2 Skruvar i taket

Inte godkänd

Skruv som använts för att täta hål har ej packning och kan leda till läckage.

Smartmätare: CHINT DTSU666

Godkända kontrollpunkter

1/1

Smartmätare

Undercentral

Anmärkningar

1/8

8.1 Infästning

Inte godkänd

Kapslingen sitter snett.

Godkända kontrollpunkter

7/8

BrytareBöjradieFemledarsystemFörskruvningarIP-KlassningPlaceringSkydd mot beröring

Weland Stål: Plåttak

Anmärkningar

1/17

9.1 Skador

Inte godkänd

Taket har mycket bortskrapad färg och bucklig plåt.

Godkända kontrollpunkter

14/17

Använd skruvDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringSnö- och VindlastberäkningVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Ej tillgängligt vid besiktning

2/17

InfästningInfästning skena
