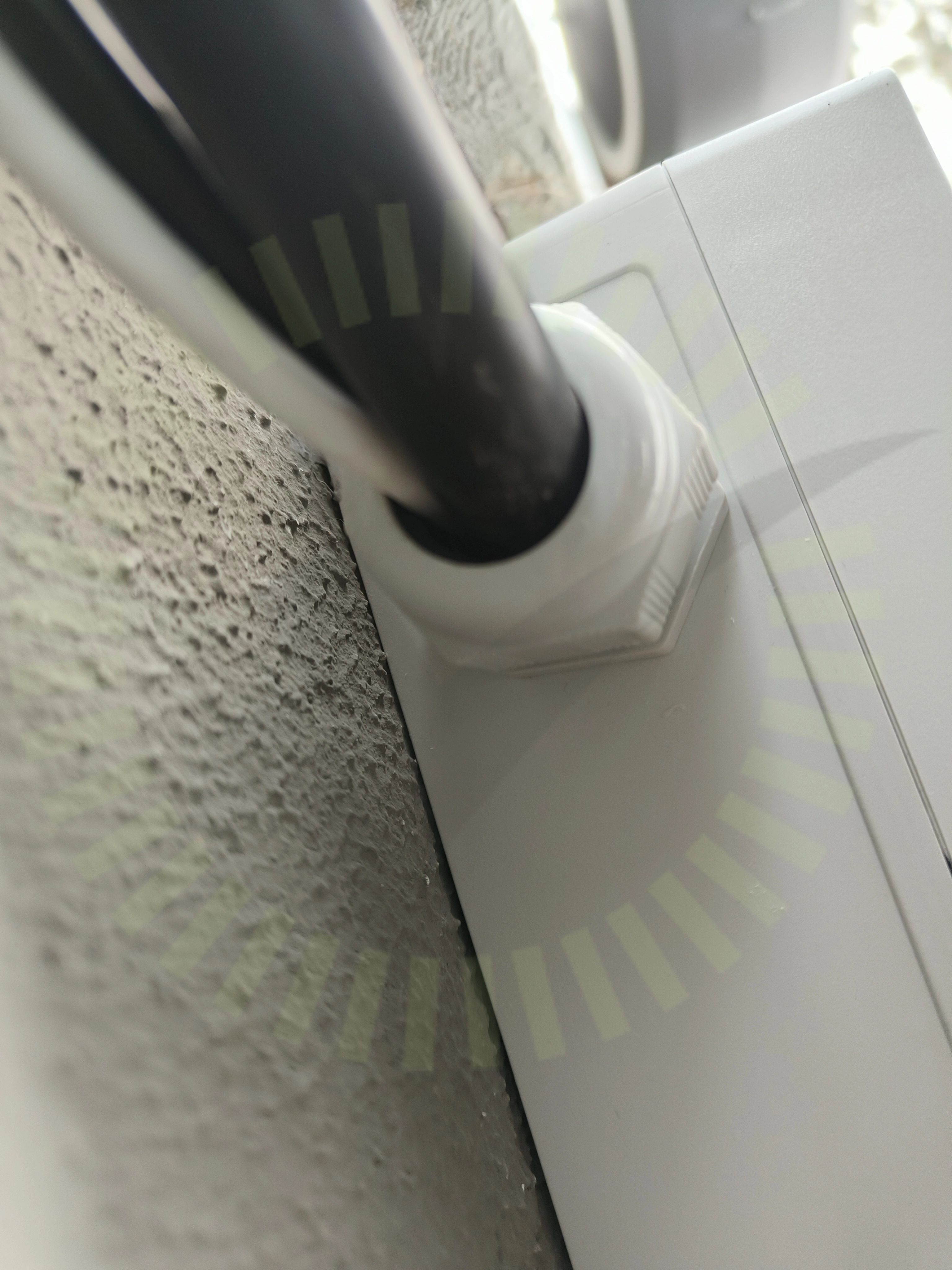

4.1 Kabelinföringar
Inte godkändFörskruvning avsedd för en kabel har tre kablar i sig.
Besiktningsrapport
9.8
Installation genom
Takkraft
Datum
9 februari 2024
Ort
Skogås, Stockholms län
96% godkända4% ej godkända
Om installationen
PanelerDMEGC: DM(XXX)M10T-54HST/HBT
OptimerareTigo TS4-A-O
MontagesystemNordmount Panntak: Bärläkt
MontagesystemNordmount: Falsad/Klickplåt
VäxelriktareSunGrow: SH5-10RT
BatteriSunGrow: SBR(XXX)
TillbehörUndercentral
TillbehörSäkerhetsbrytare AC
TillbehörCHINT: Sungrow DTSU666
Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Batteri
Godkända kontrollpunkter
15/15Batteri PEBatterimodulDC anslutningFastsäkring av produktLock och sidoskyddNärliggande objektRakt ståendeSammansättning av komponenterSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd
Smartmätare
Godkända kontrollpunkter
4/4Anslutning av smartmätareFastsäkring av produktSignalkabel till växelriktarenSkador signalkablage
Säkerhetsbrytare AC
Anmärkningar
1/7Godkända kontrollpunkter
6/7Anslutningar i brytareEgenskaperIdentifieringInfästningPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, DMEGC: DM(XXX)M10T-54HST/HBT
Godkända kontrollpunkter
16/18Avstånd till ytaDräneringshålFästens placeringFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmans överlappningKlämmornas storlekKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkuggaSpänningar i ramStress på kontakterSträngförläggning
Ej tillgängligt vid besiktning
2/18PunktbelastningSkador på panel
Tak 1, Nordmount Panntak: Bärläkt
Anmärkningar
3/23

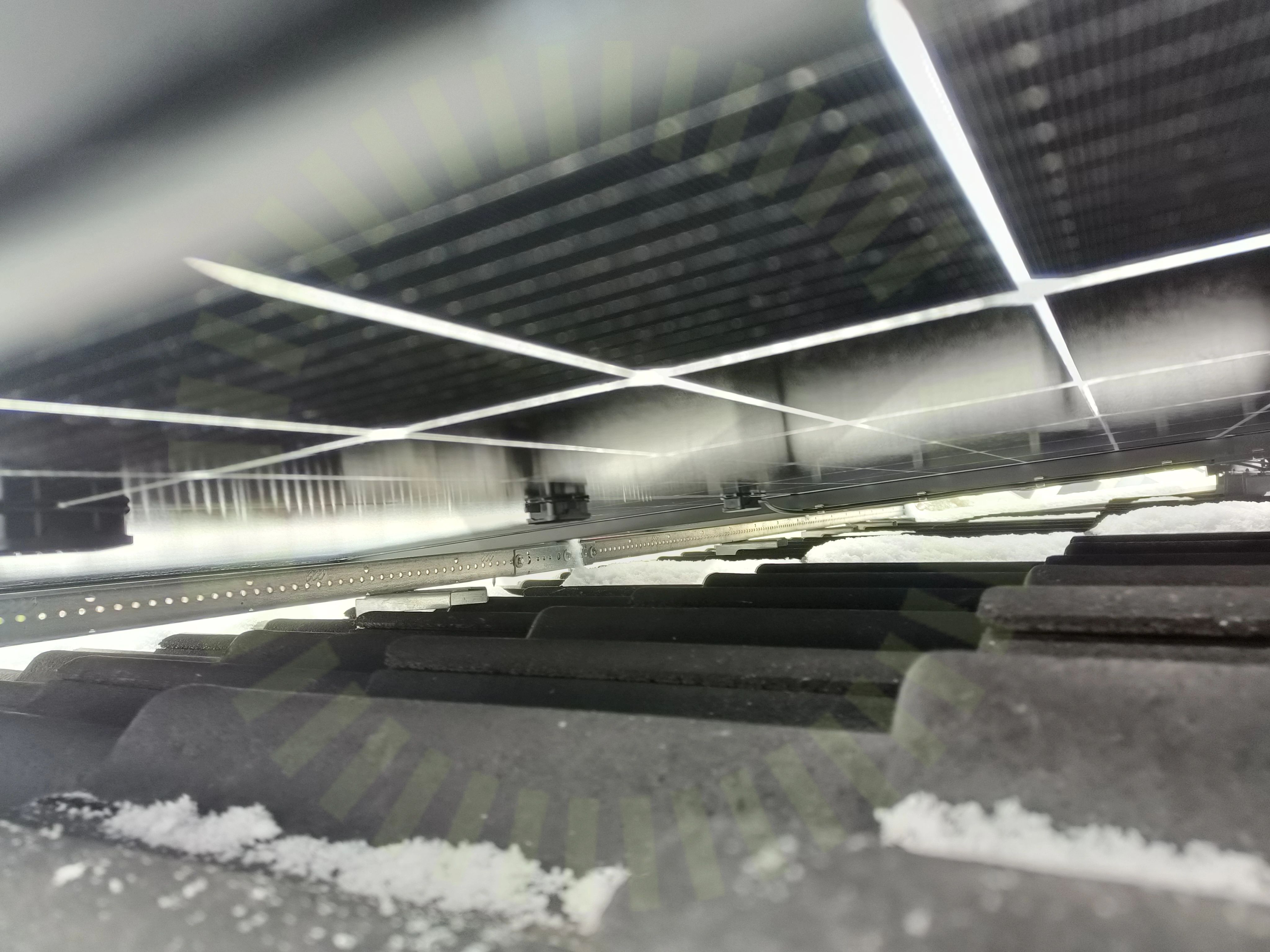

6.1 Skenskarvar
Inte godkändFör få plåtskruv har använts till skenskarv.
Nordmount: Monteringsanvisning Tegel | Bärläkt Version 1 — 230309, Sida 2
6.2 Takgenomföring
Inte godkändDokumentation som styrker vald metod för takgenomföring saknas.

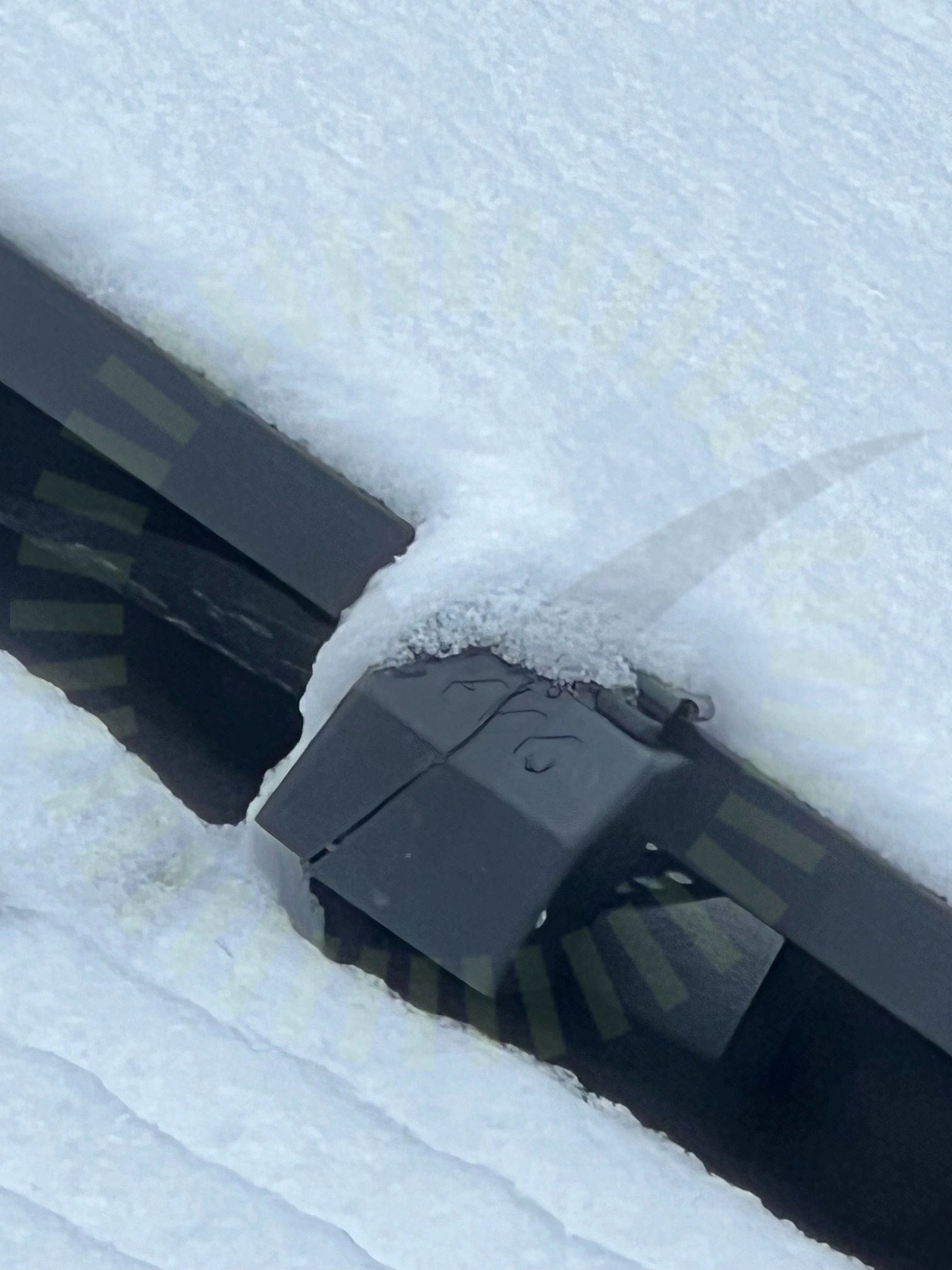

6.3 Ändklämmor
Inte godkändEn av kåporna som ska sitta vid ändklämmor är sprucken.
Nordmount: Monteringsanvisning Tegel | Bärläkt Version 1 — 230309, Sida 3
Godkända kontrollpunkter
19/23Bärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLäktinfästningSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSnö- och VindlastberäkningSäkerhetsavståndTakkrokarnas CCTermisk brytpunkt skenorUnderliggande takpannaVäderbeständigt material
Ej tillgängligt vid besiktning
1/23Mittklämmor
Tak 1, Nordmount: Falsad/Klickplåt
Anmärkningar
1/21
7.1 Takgenomföring
Inte godkändDokumentation som styrker vald metod för takgenomföring saknas.
Godkända kontrollpunkter
20/21CC mått InfästningDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans kontakt med takKlämmans placering i skenaKlämmornas överlappningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndVal av klämmaVäderbeständigt materialÄndklämmor
Tak 1, Tigo TS4-A-O
Anmärkningar
1/6

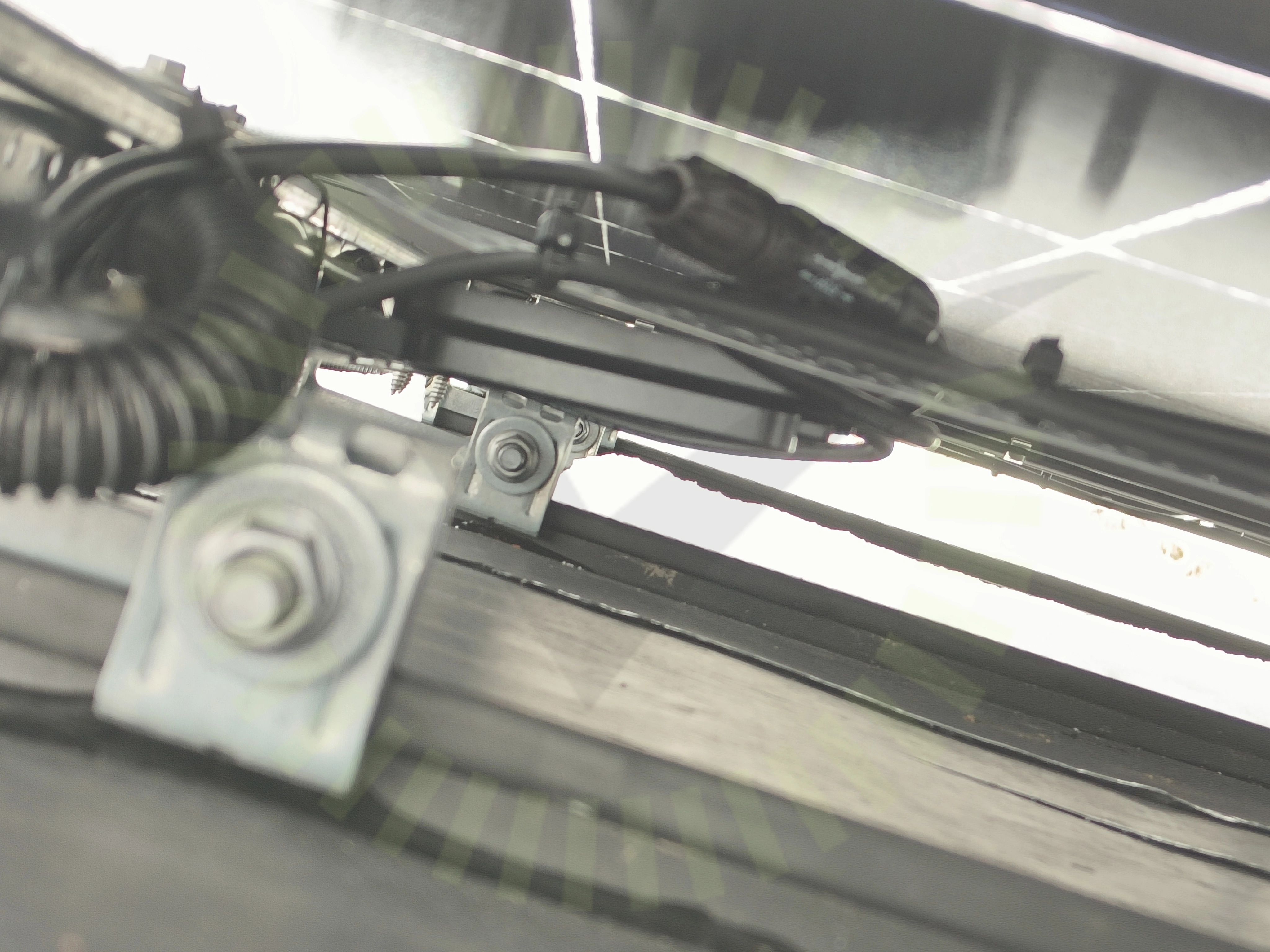

8.1 Placering
Inte godkändOptimeraren är monterad i skenan. Den ska monteras i panelens ram.
Tigo TS4-A installation manual EN 2.0 20230210, Sida 4
Godkända kontrollpunkter
5/6DC KontakterFastsäkring av produktInfästningKabeluppfästningSkada
Undercentral
Godkända kontrollpunkter
7/7FasskenaFemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Godkända kontrollpunkter
36/36AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
