Institutet för Solenergikvalitet

Besiktningsrapport

7.9
x

Installation genom

Solsystem Sverige AB

Datum

2 januari 2024

Ort

FÖRSLÖV, Skåne län
Skenskarvar
Takstolsinfästning
DC kabel förläggning
82% godkända18% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10-54HBB/-V
MontagesystemNovotegra: Tile Roof
VäxelriktareSAJ: R6-(15-25k)-T2 32
TillbehörSäkerhetsbrytare AC
Solsystem Sverige AB

Installerad av Solsystem Sverige AB som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätprotokoll saknas. Svårt att identifiera vilka strängar de olika fotograferade mätningarna hör till.

Godkända kontrollpunkter

2/3
AvtalSträngschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7
Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, DMEGC: DM(XXX)M10-54HBB/-V

Anmärkningar

3/17
Fästens placering

3.1 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 11
Kontaktdon

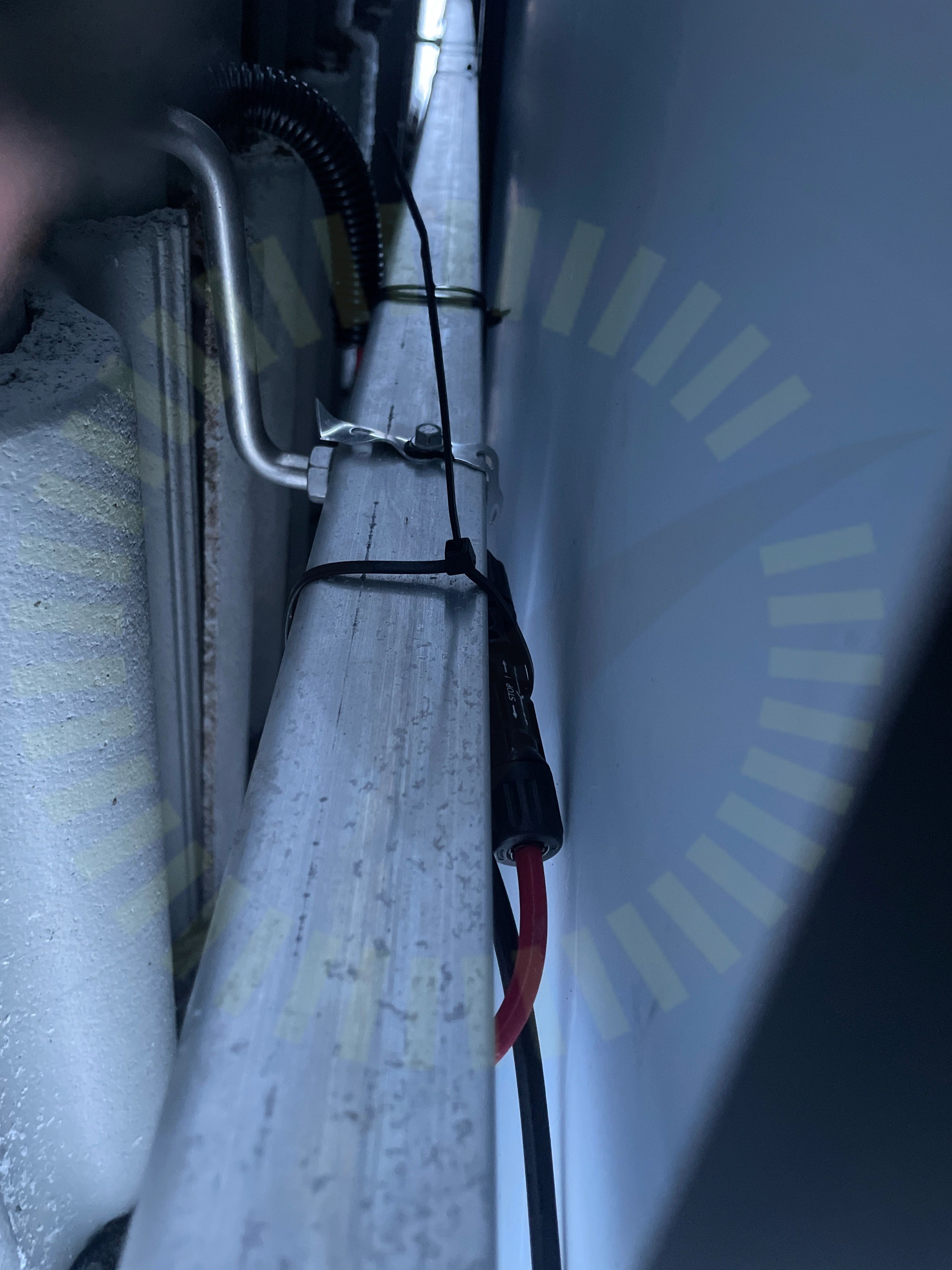

3.2 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

Stäubli PV_MA711. Sida 4.
Panelkablagets böjradie

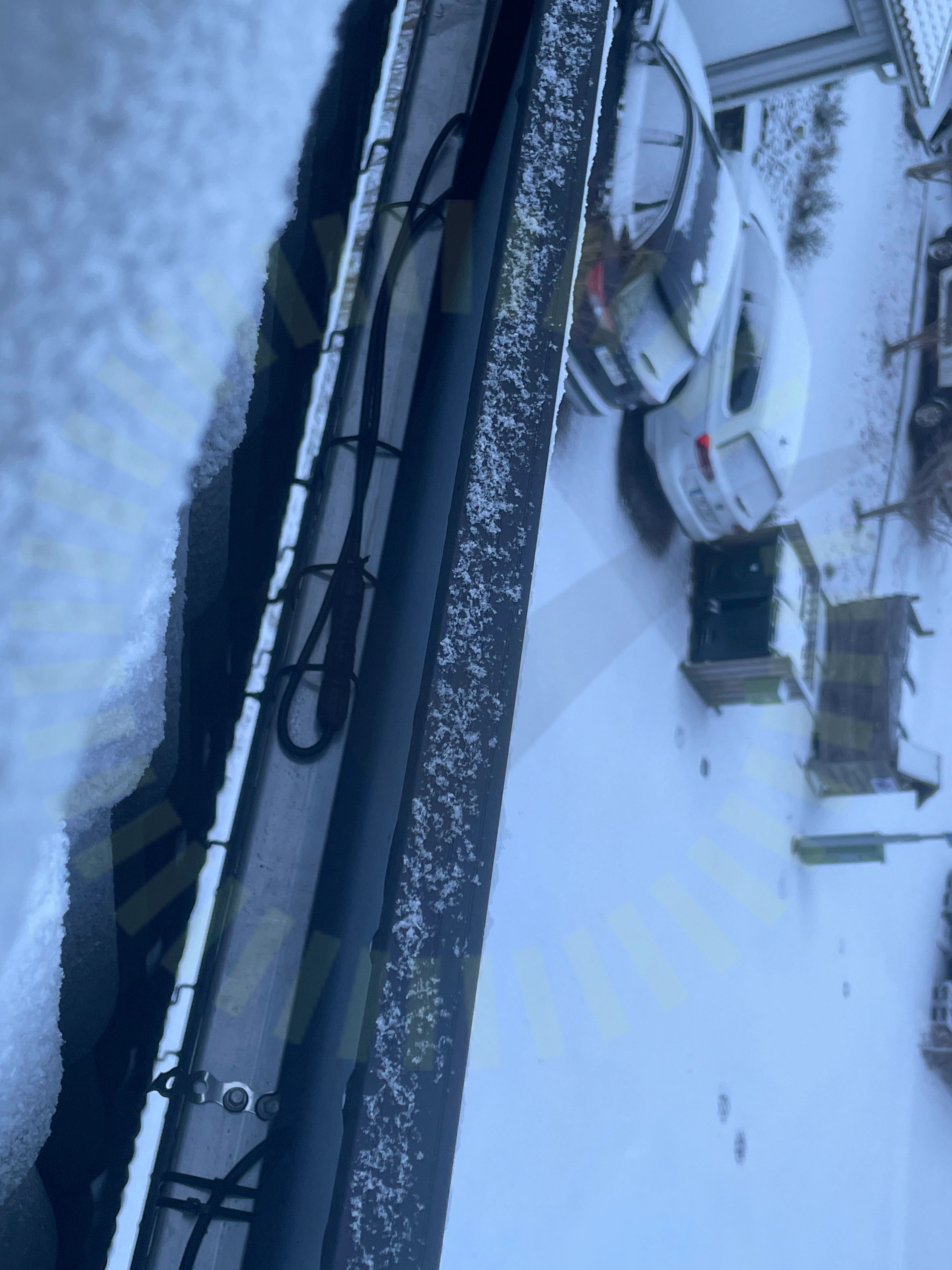

3.3 Panelkablagets böjradie

Inte godkänd

Kablagets böjradie är för skarp.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 7

Godkända kontrollpunkter

13/17
DräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmans överlappningKlämmornas storlekKopplingslåda böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggning

Ej tillgängligt vid besiktning

1/17
Skador på panel

Tak 1, Novotegra: Tile Roof

Anmärkningar

6/21
DC kabel förläggning

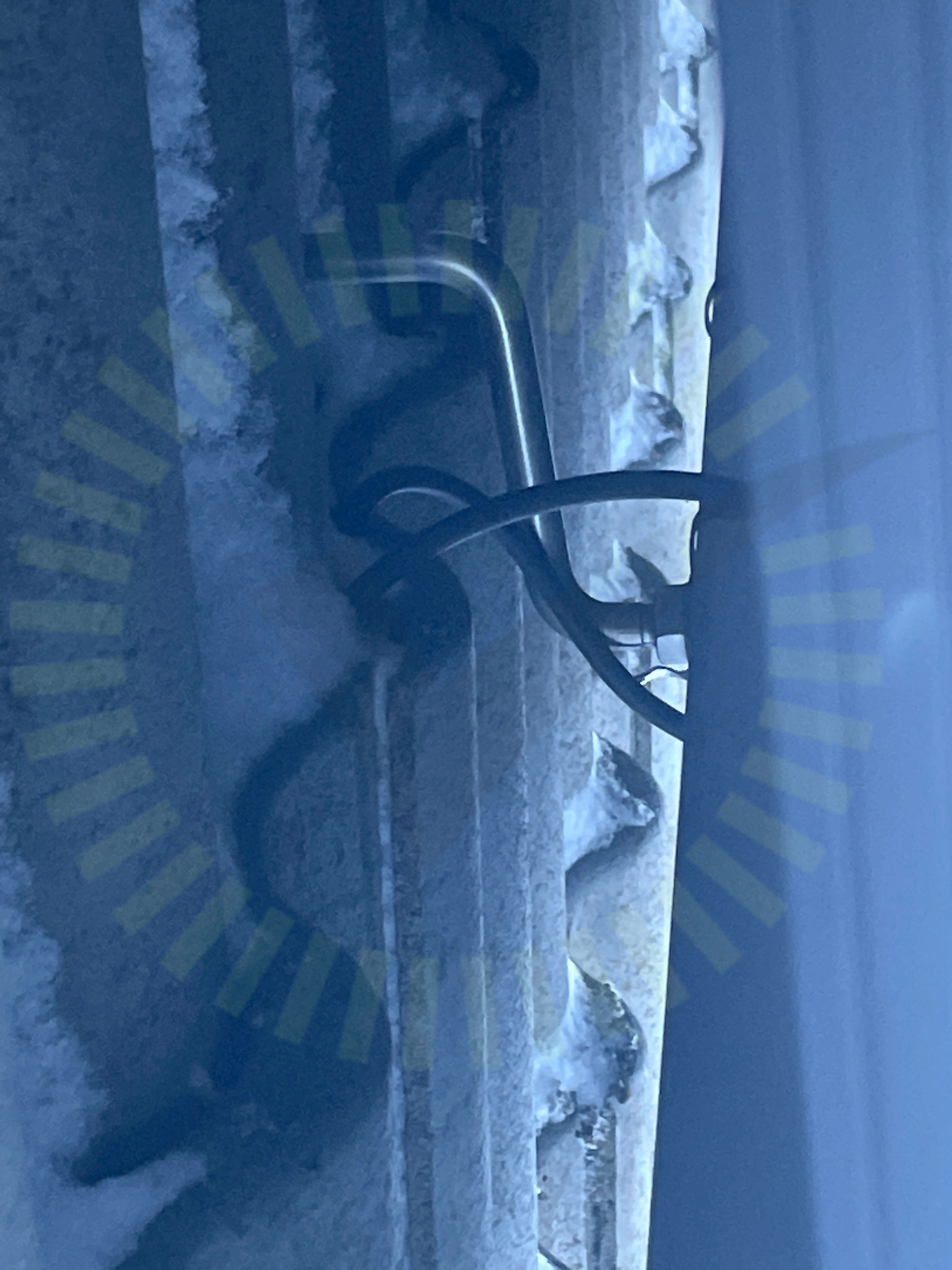

4.1 DC kabel förläggning

Inte godkänd

Kablage ligger klämt mellan takpannor där det går upp till panelfält.

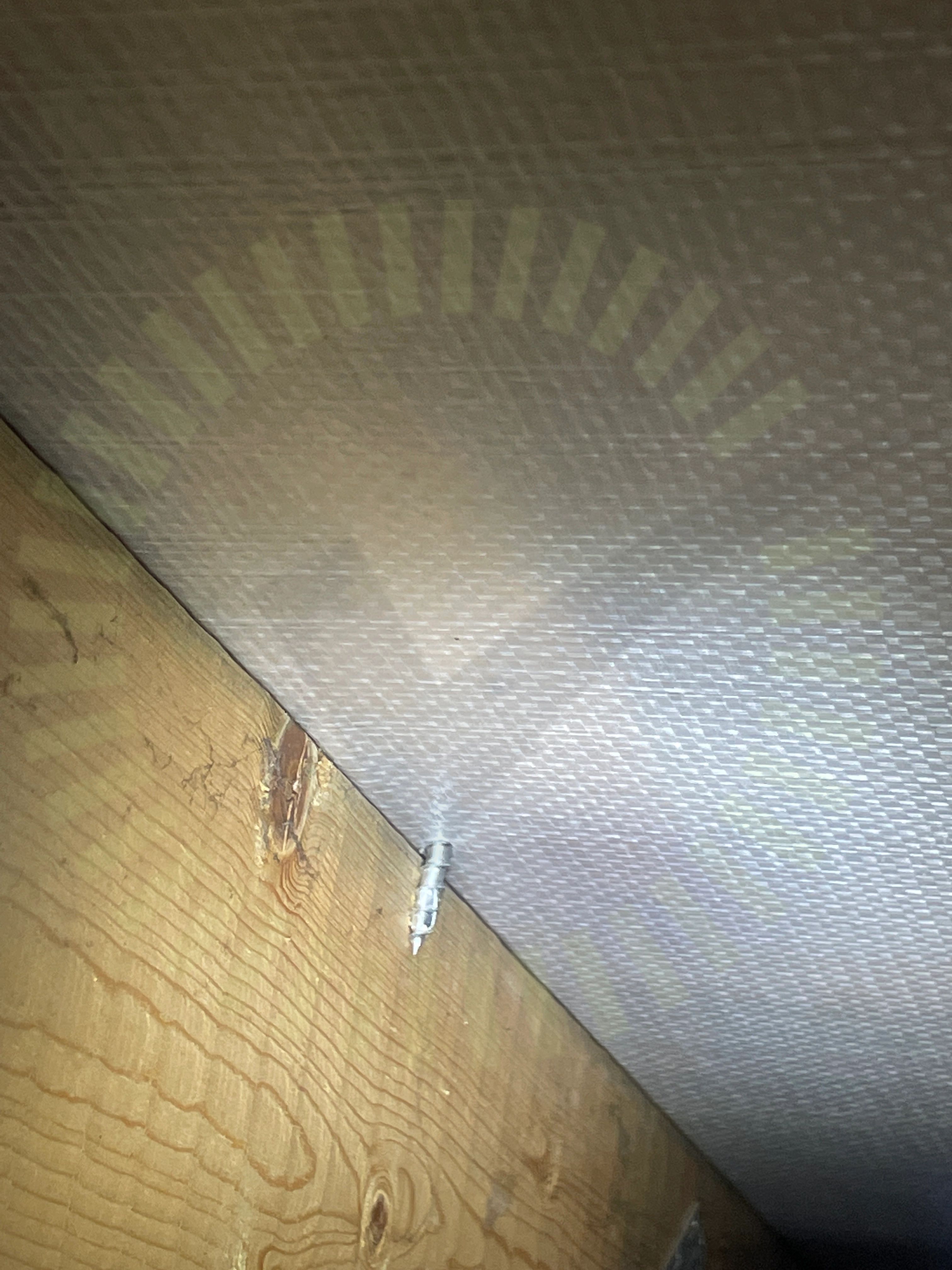

Skador

4.2 Skador

Inte godkänd

Tätskiktet har skadats. Skruv penetrerar takväven vid infästningar.

Skenskarvar

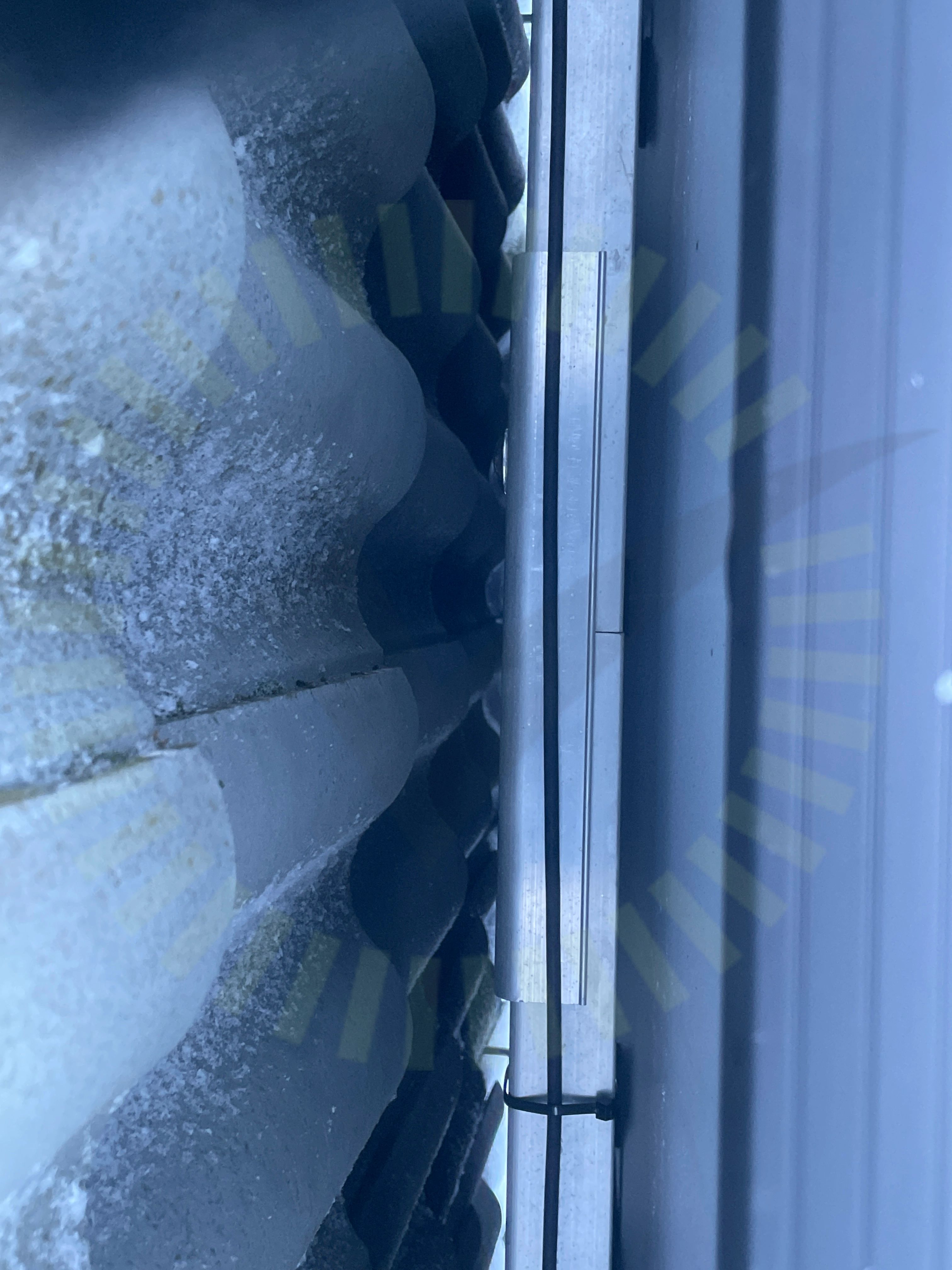

4.3 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad. Sitter endast med en bult.

Novotegra: Tile Roof Top-fix: Manual, sida 10

4.4 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. Avstånd mellan takstolar i underlag stämmer inte överens med verkligheten.

Tillverkarens montageanvisningar

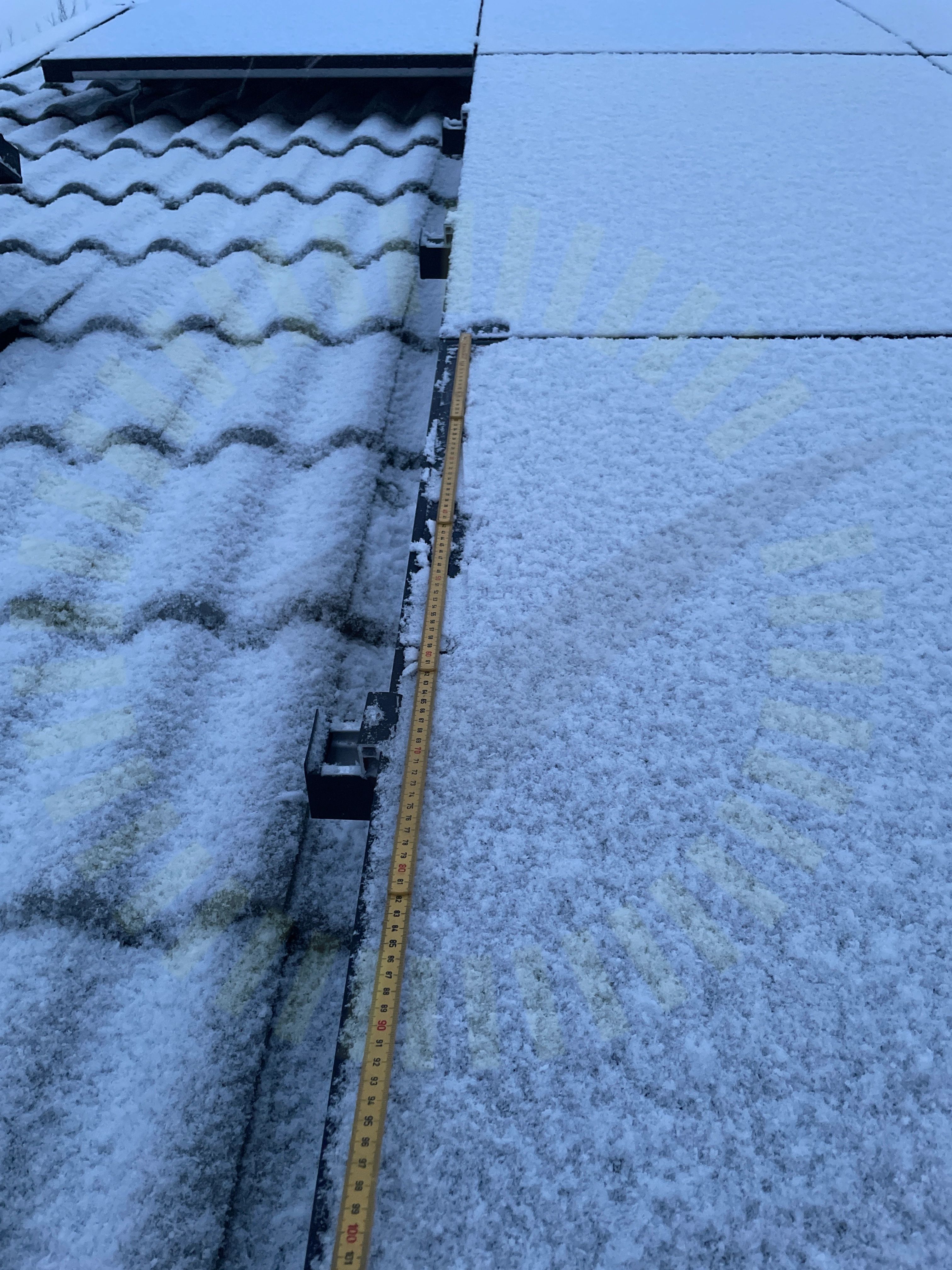

4.5 Takkrokarnas CC

Inte godkänd

Takkrok är inte monterad med korrekt CC mått. Avståndet överstiger snö- och vindlastberäkningens maximala avstånd.

Snö- och vindlastberäkning
Takstolsinfästning

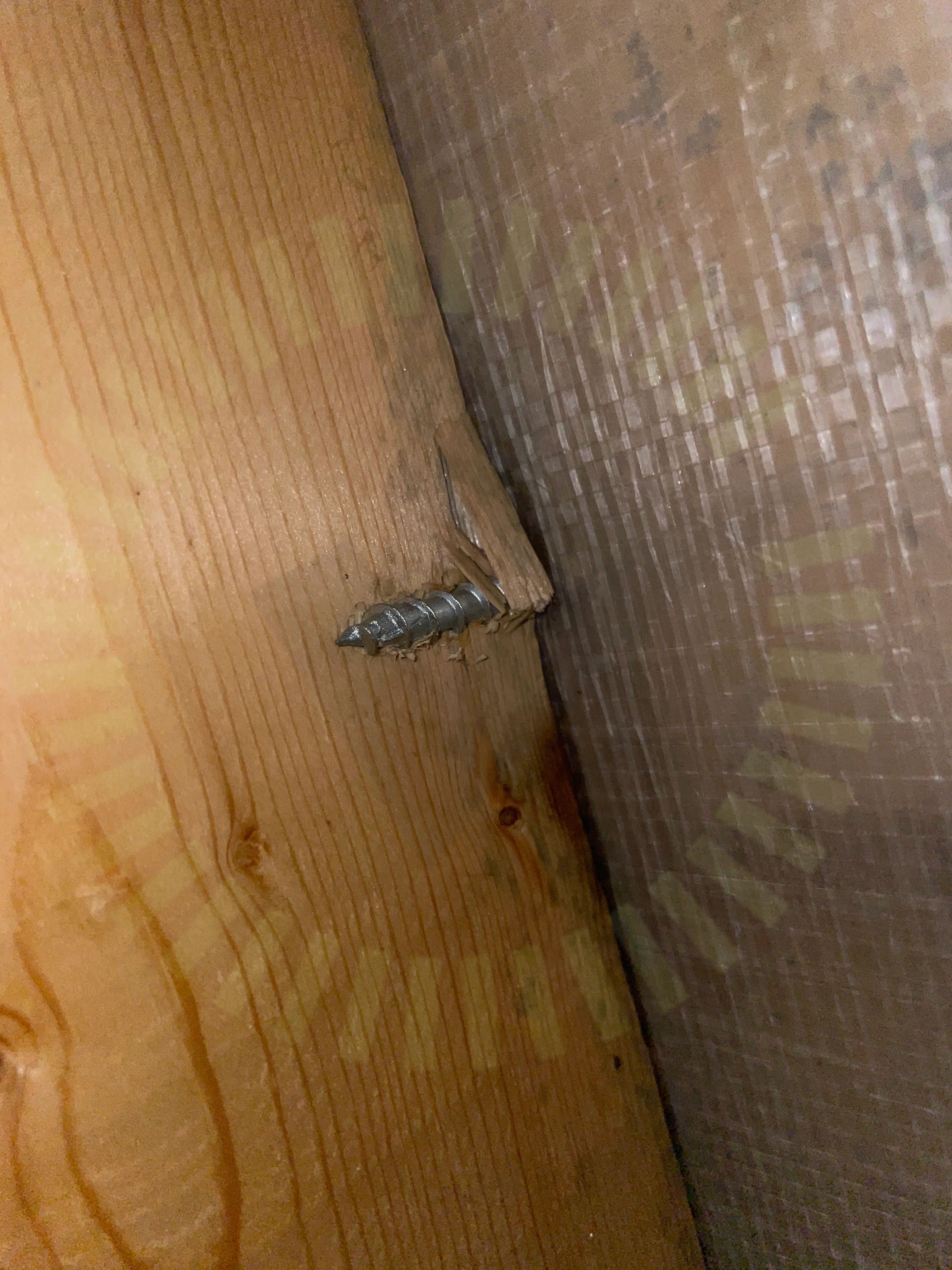

4.6 Takstolsinfästning

Inte godkänd

Takkrokarna är inte korrekt infästa i takstolar. Skruvar har missat takstol.

Novotegra: Tile Roof Top-fix: Manual, sida 12

Godkända kontrollpunkter

15/21
Avstånd underliggande takpannaFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningMittklämmorPanelbreddPlaceringSkenornas infästningSkenornas överhängTakgenomföringTaklutningTakpannor urspårningVäderbeständigt materialÄndklämmor

Varselmärkning

Anmärkningar

1/4

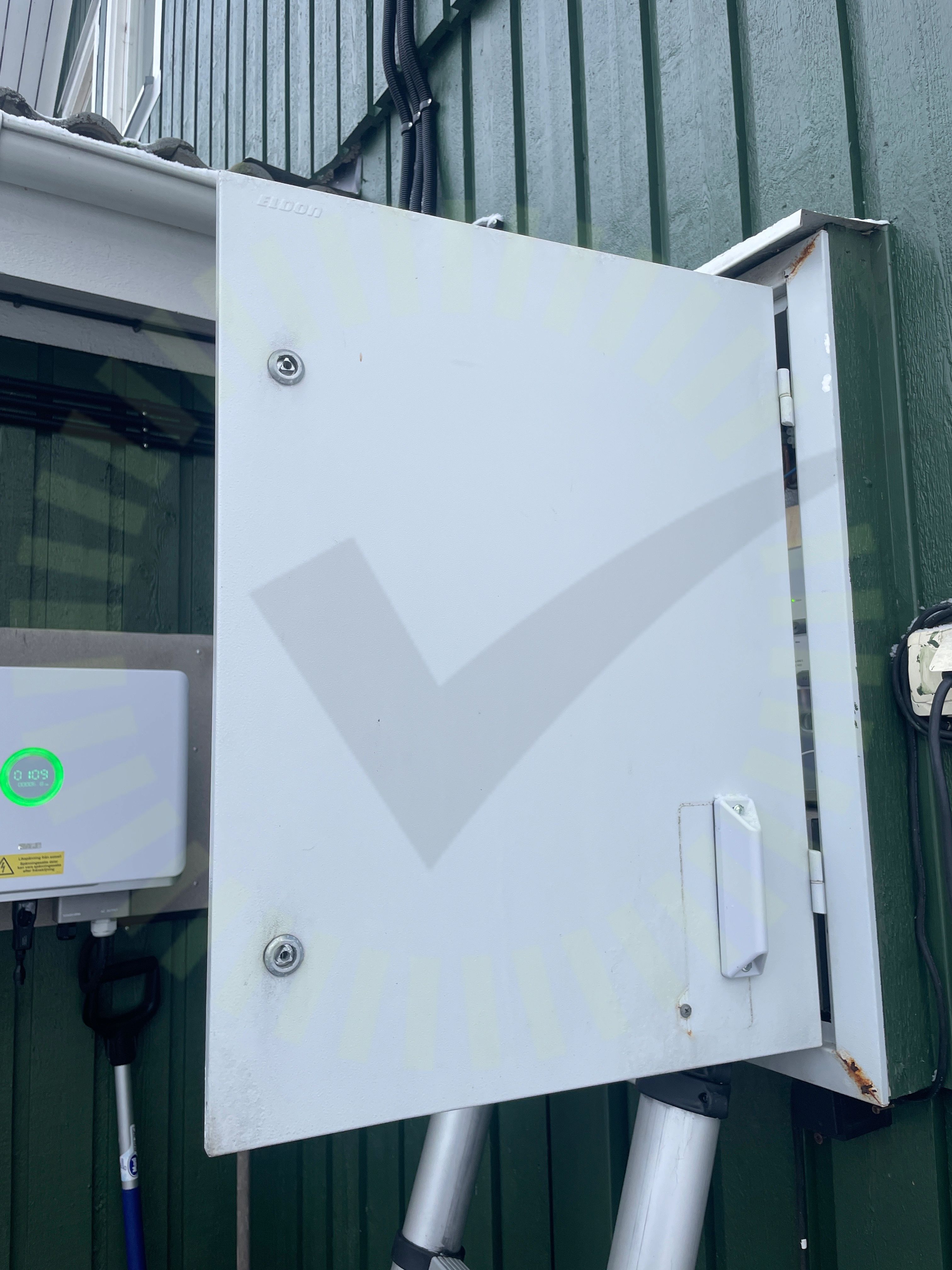

Informering av solceller

5.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

Godkända kontrollpunkter

3/4
Missvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

7/36
Avstånd närliggande objekt

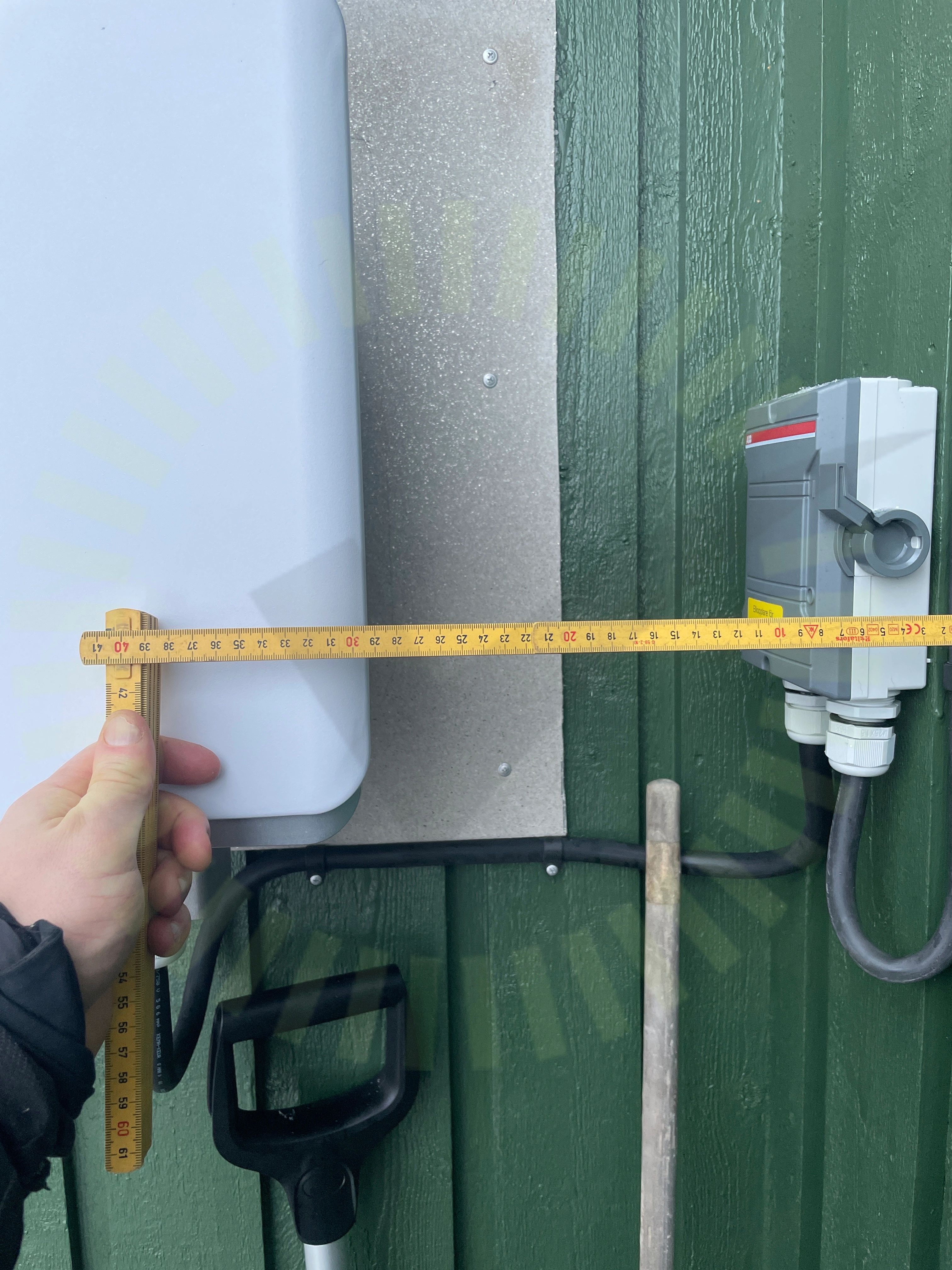

6.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SAJ: R6-15-50K-T2-T3-T4-32 User Manual V1.0, Sida 16

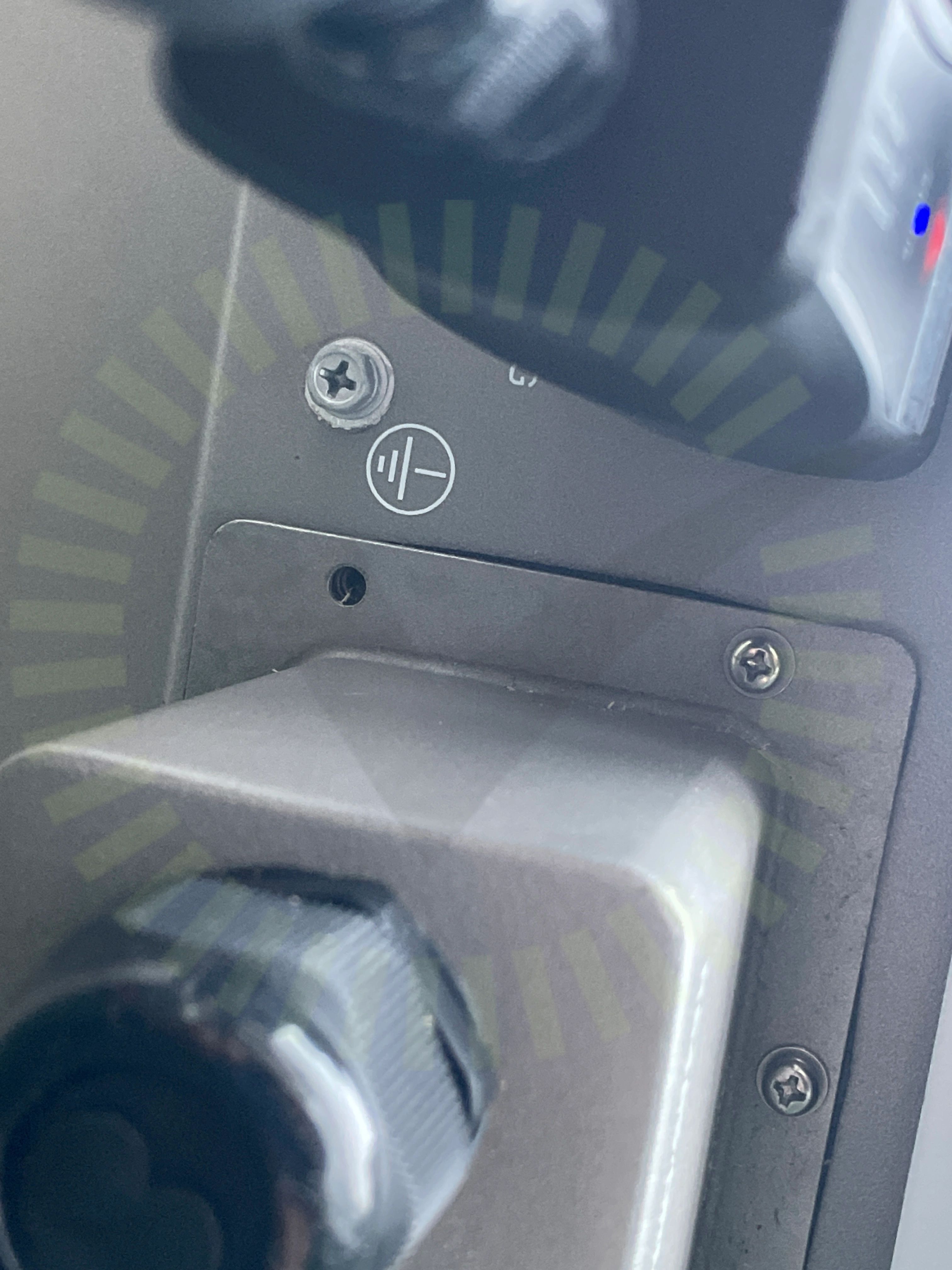

Förskruvning

6.2 Förskruvning

Inte godkänd

Förskruvningen saknar skruv vid infästning till växelriktare.

SAJ: R6-15-50K-T2-T3-T4-32 User Manual V1.0, Sida 25

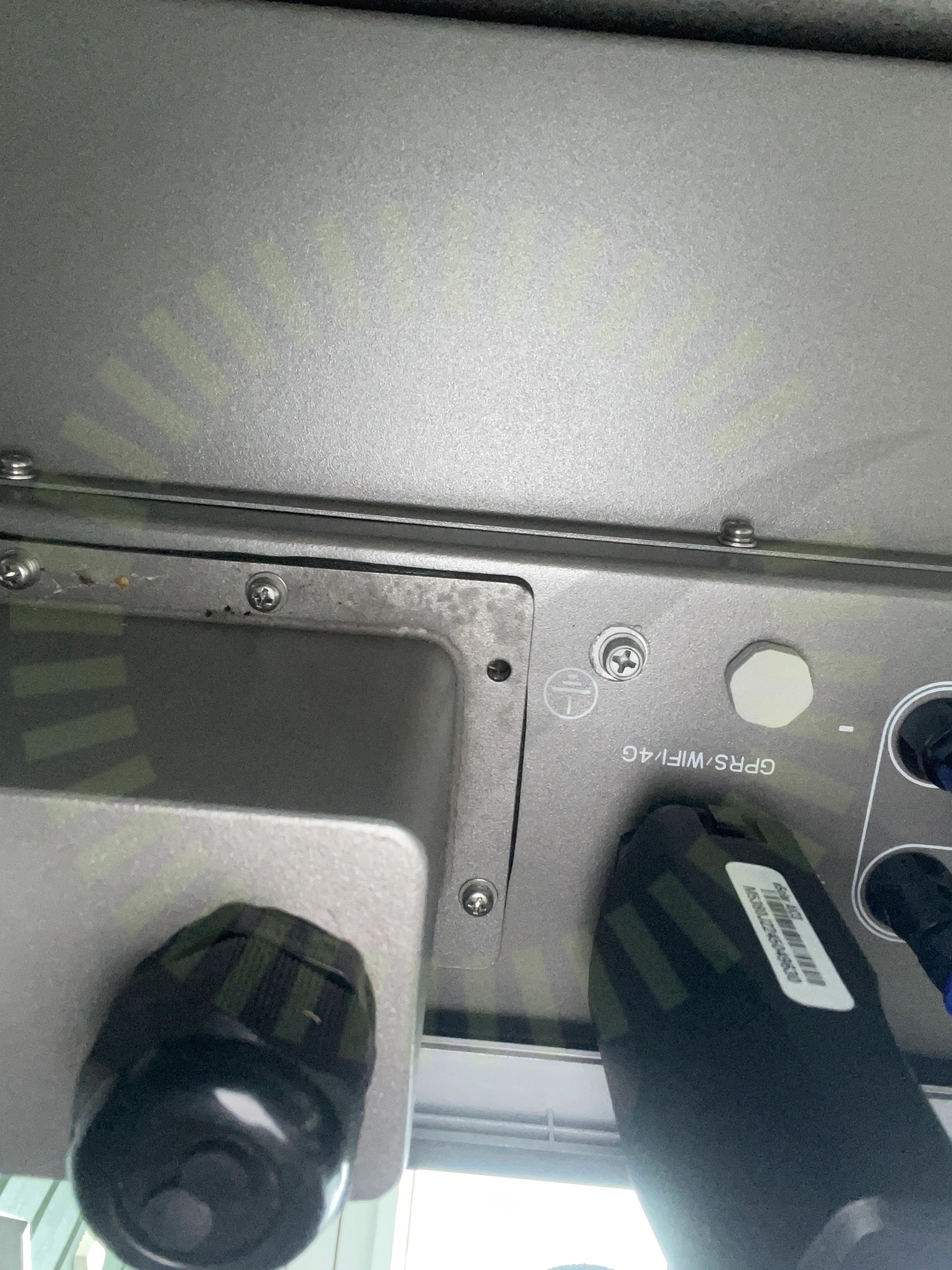

Jordning av chassi

6.3 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

SAJ: R6-15-50K-T2-T3-T4-32 User Manual V1.0, Sida 24
Kablagets böjradie

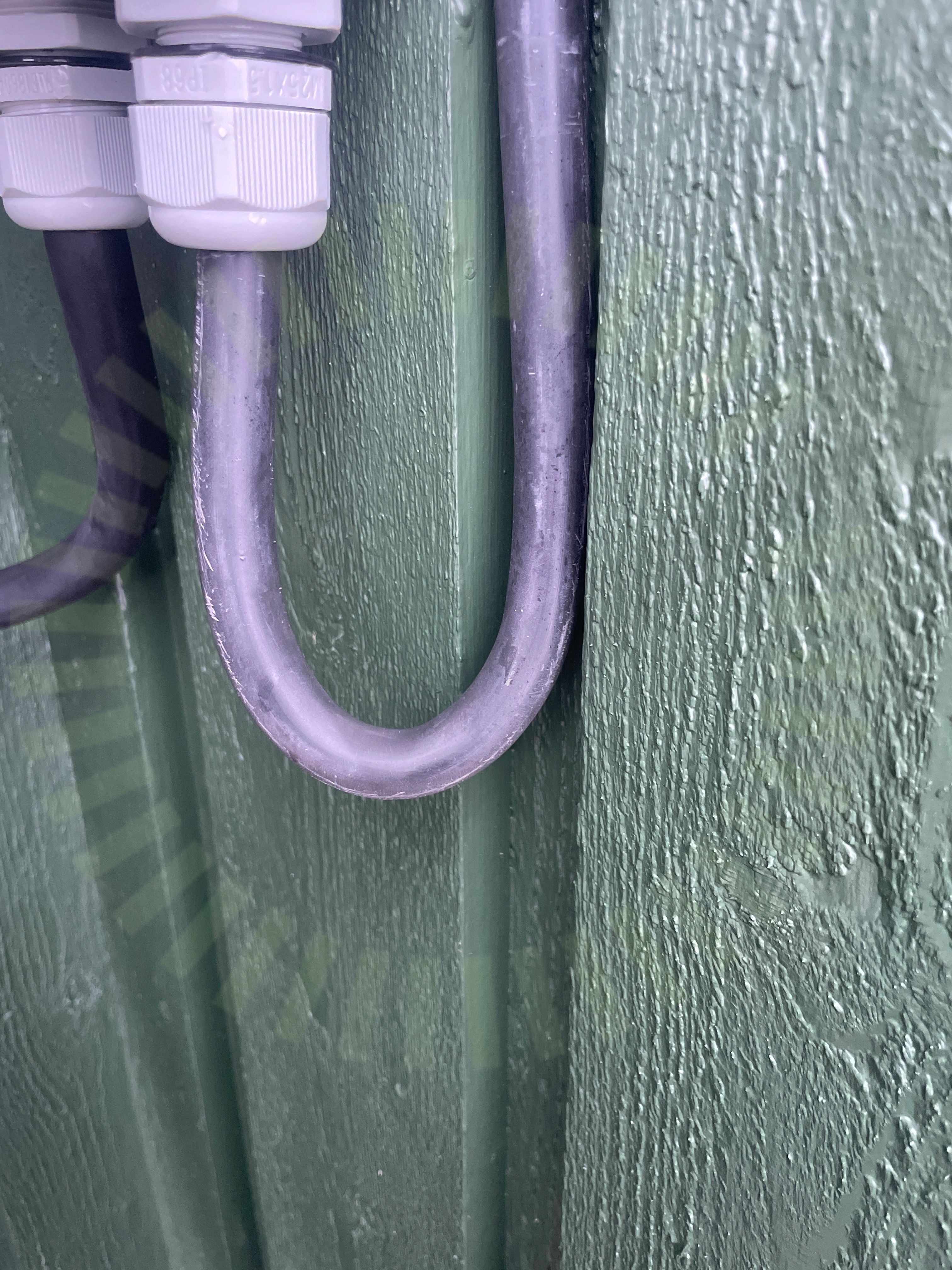

6.4 Kablagets böjradie

Inte godkänd

Kabelns böjradie är för skarp.

SS 436 40 00 (522.8.3)

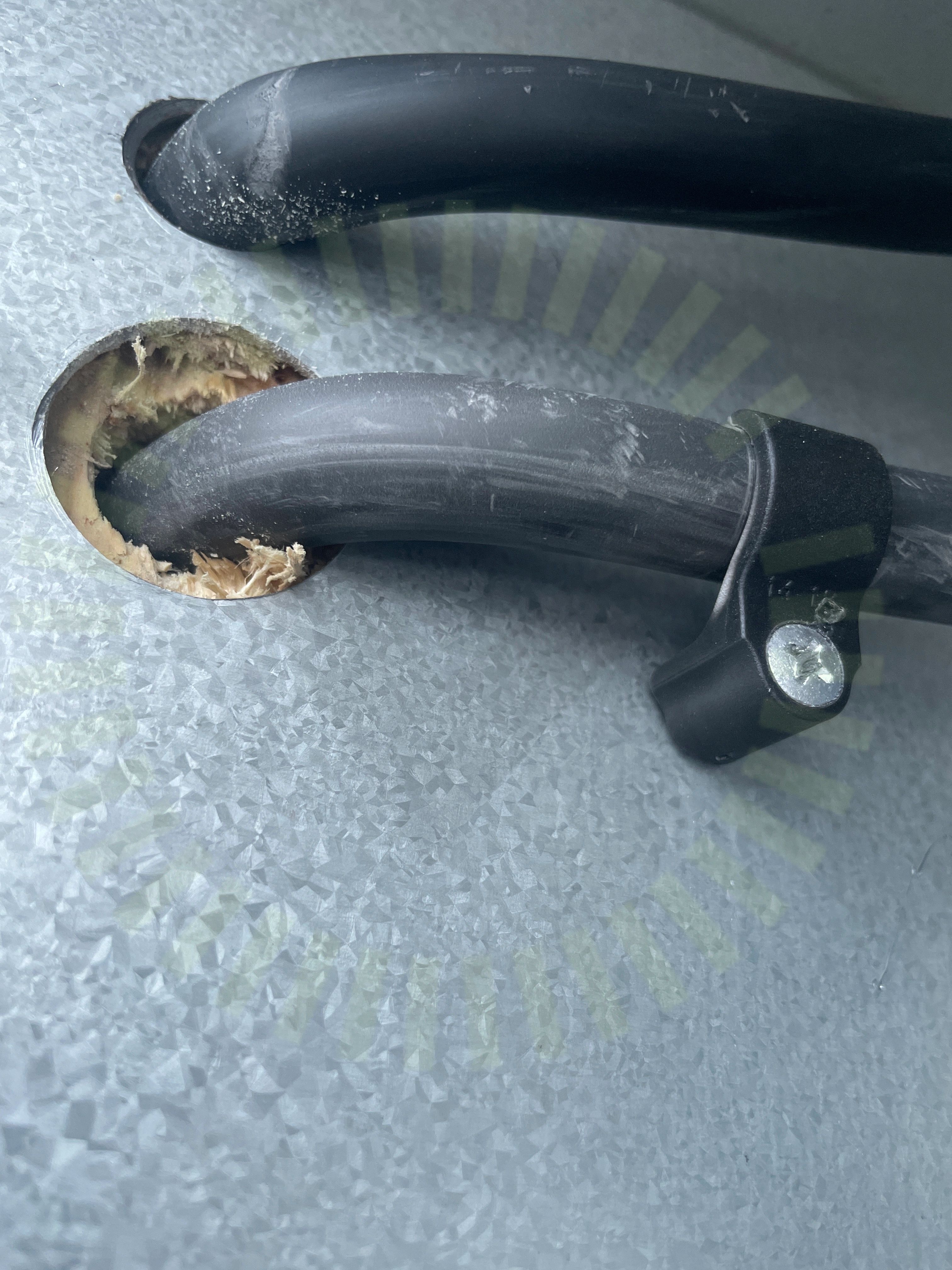

Skarp kant

6.5 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant.

6.6 Strängdesign

Inte godkänd

Strängar som är olika storlek är kopplade till samma MPPT.

Väderskydd

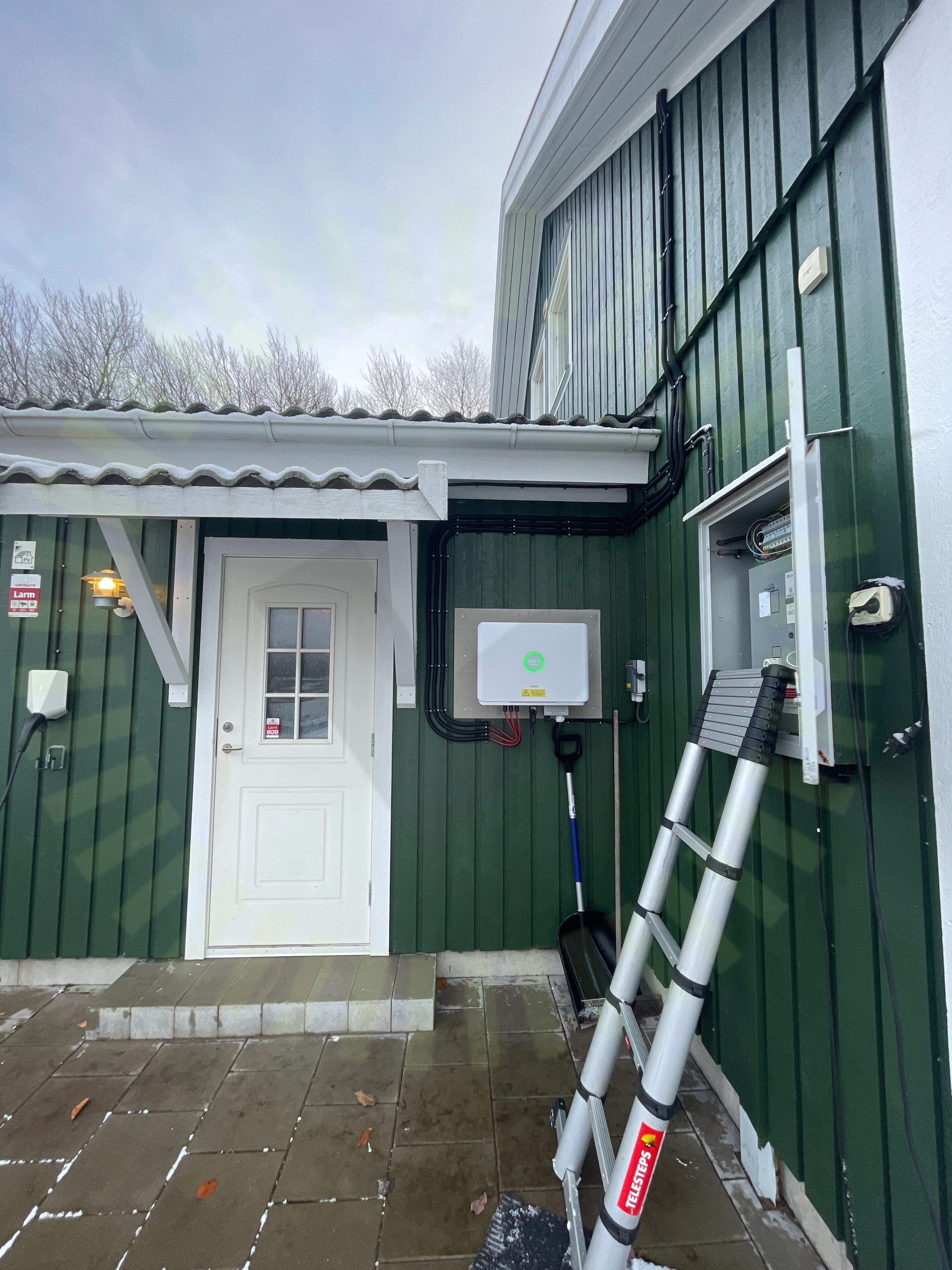

6.7 Väderskydd

Inte godkänd

Tillverkaren tillåter inte att växelriktaren placeras i direkt solljus.

SAJ: R6-15-50K-T2-T3-T4-32 User Manual V1.0, Sida 16

Godkända kontrollpunkter

29/36
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkadat kablageStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning
