Institutet för Solenergikvalitet

Besiktningsrapport

9.5
x

Installation genom

Nova Solar

Datum

10 juni 2025

Ort

Sävedalen, Västra Götalands län
Kabeluppfästning
Skadat kablage
Varning för likspänning
95% godkända5% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10RT-B60HBB
MontagesystemNordmount Panntak: Bärläkt
BatteriSigeEnergy: SigenStor EC 5.0-25.0 TP
TillbehörEastron: Sigen Sensor TP-CT120-DH
TillbehörSäkerhetsbrytare AC
Nova Solar

Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Batteri

Anmärkningar

4/46

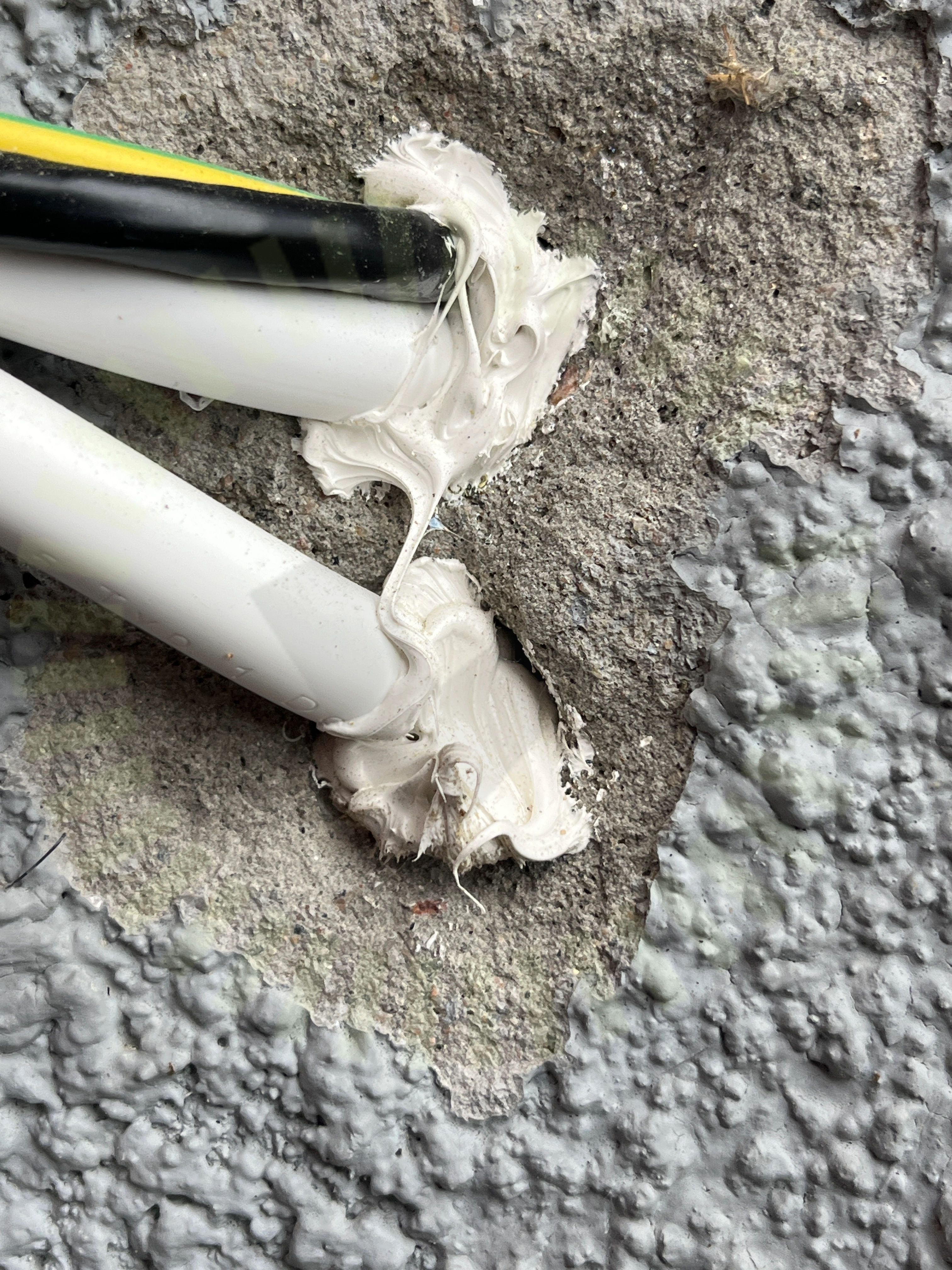

Genomföringar

2.1 Genomföringar

Inte godkänd

Genomföring inte tillförlitligt tätad.

SS 436 40 00 (527.2.1)

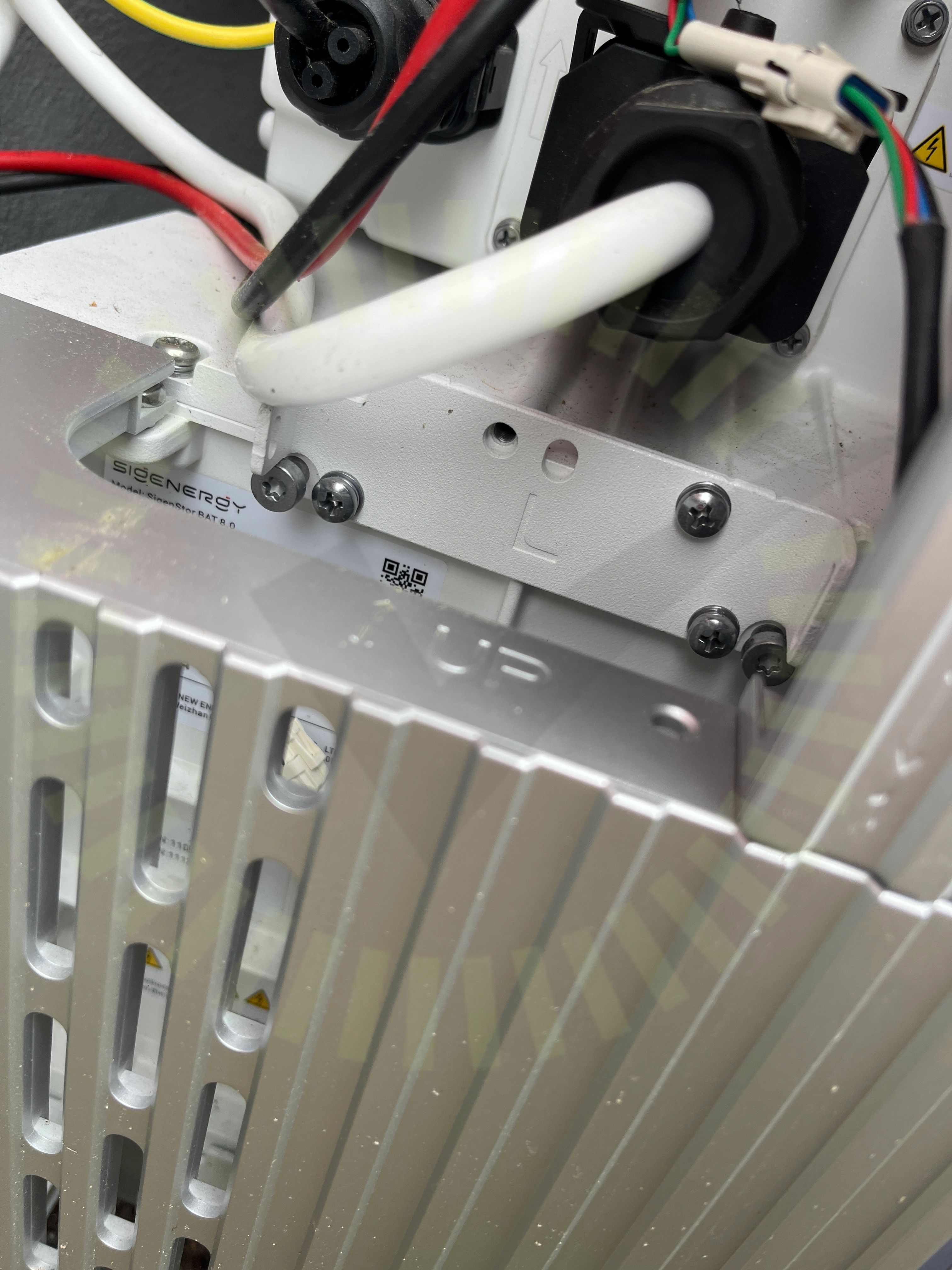

Sammansättning av komponenter

2.2 Sammansättning av komponenter

Inte godkänd

En skruv saknas.

SigenStor- Series Installation Guide_EN, Version: 05, Sida 18-19
Skadat kablage

2.3 Skadat kablage

Inte godkänd

Ledare i kapsling är skadad.

Varning för likspänning

2.4 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

42/46
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieKåporLikspänningskomponenterMax total effektMekanisk påverkanMissvisande varselmärkningPlaceringPlacering bärighetSkadorSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgång till batterietTillgänglighetVarning för backspänningVäderbeständigt materialVäxelriktarens IP klassning

Smartmätare

Godkända kontrollpunkter

5/6
Anslutning av CT klämmorFastsäkring av produktMatning till smartmätareSignalkabel till växelriktarenSkador signalkablage

Ej tillgängligt vid besiktning

1/6
Placering av CT klämmor

Säkerhetsbrytare AC

Anmärkningar

1/7
Egenskaper

4.1 Egenskaper

Inte godkänd

Vid montering på lockpanel på detta sätt påverkas säkerhetsbrytarens ip klassning då vatten kan ta sig in genom dom tänkta skruvhålen.

Godkända kontrollpunkter

6/7
Anslutningar i brytareIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, DMEGC: DM(XXX)M10RT-B60HBB

Godkända kontrollpunkter

18/19
Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslåda böjradieLutningPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/19
Strängförläggning

Tak 1, Nordmount Panntak: Bärläkt

Anmärkningar

1/26
Kabeluppfästning

6.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

Godkända kontrollpunkter

25/26
Använd skruvBärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaKlämmornas överlappningLiggande skenorLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas infästning korslagerSkenornas överhängSkenornas överhäng korslagerSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakgenomföringTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor
