Besiktningsrapport

8.7
x

Installation genom

Sesol

Datum

25 oktober 2023

Ort

Klagshamn, Skåne län
Panelkablaget generell böjradie
Skenornas överhäng
Egenskaper
91% godkända9% ej godkända

Om installationen

PanelerLongi: LR5-54HPB
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
TillbehörSäkerhetsbrytare AC
Sesol

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3
AvtalSträngschema

Säkerhetsbrytare AC

Anmärkningar

1/7
Egenskaper

2.1 Egenskaper

Inte godkänd

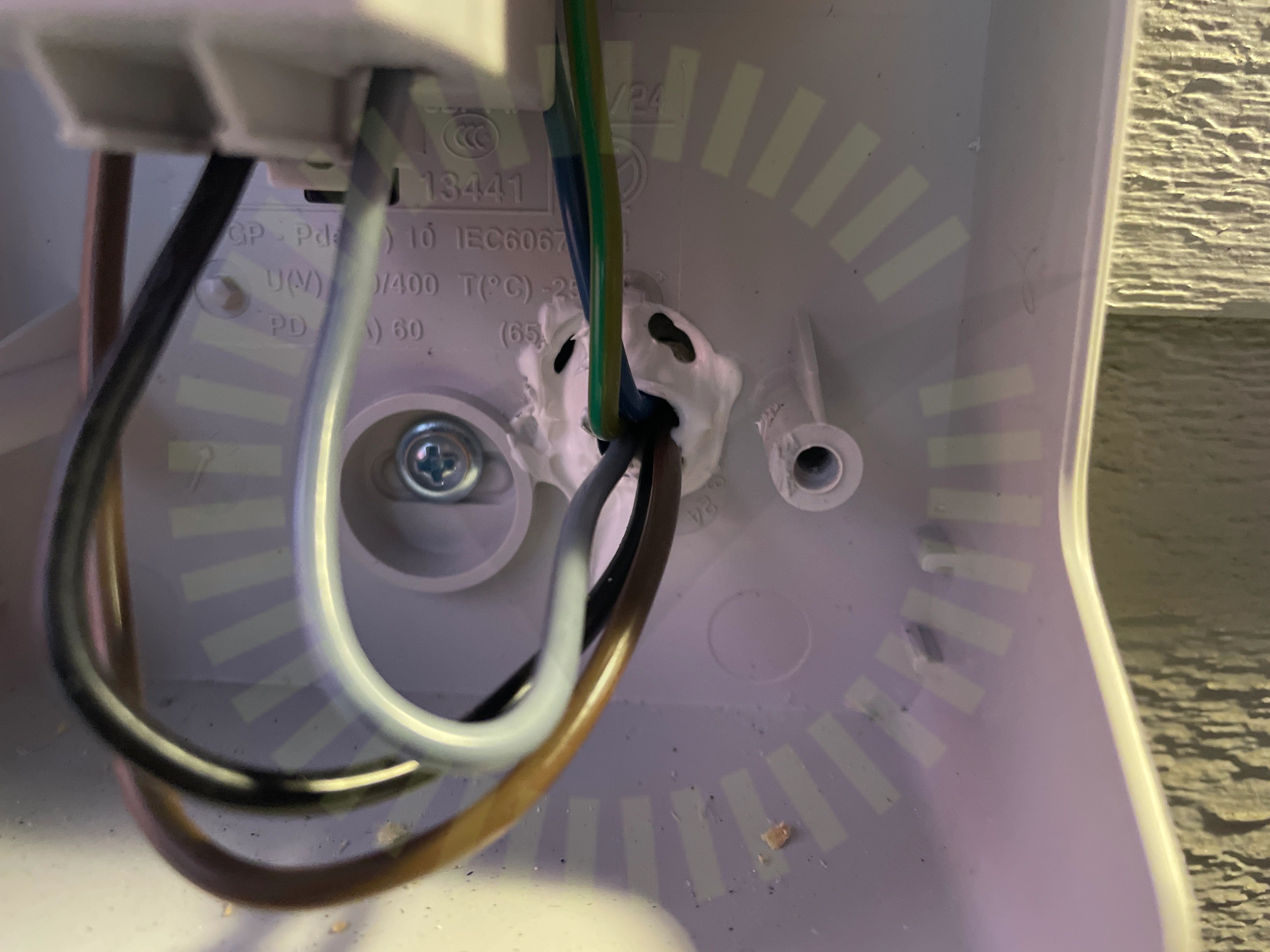

IP klassning har påverkats negativt vid installation. Tätningen är bristfällig.

Godkända kontrollpunkter

6/7
Anslutningar i brytareIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, Longi: LR5-54HPB

Anmärkningar

2/16
Kontaktdon

3.1 Kontaktdon

Inte godkänd

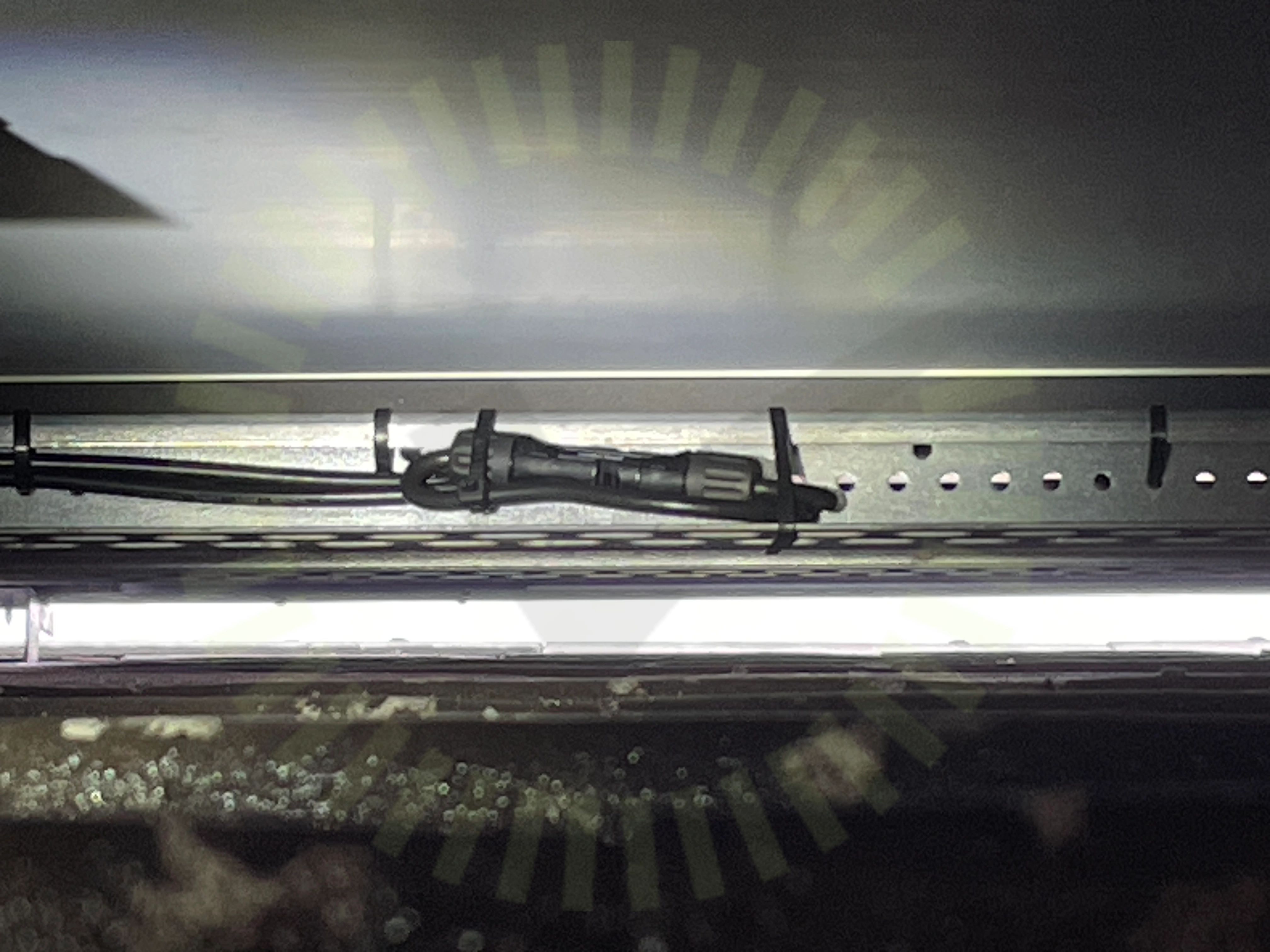

Buntband får inte placeras över kontaktdonens hölje.

Panelkablaget generell böjradie

3.2 Panelkablaget generell böjradie

Inte godkänd

Panelernas kablar har generellt en för skarp böjradie i hela anläggnignen.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

14/16
Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringMellanrumPunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning

Tak 1, Nordmount Panntak: Bärläkt

Anmärkningar

4/22
Skador

4.1 Skador

Inte godkänd

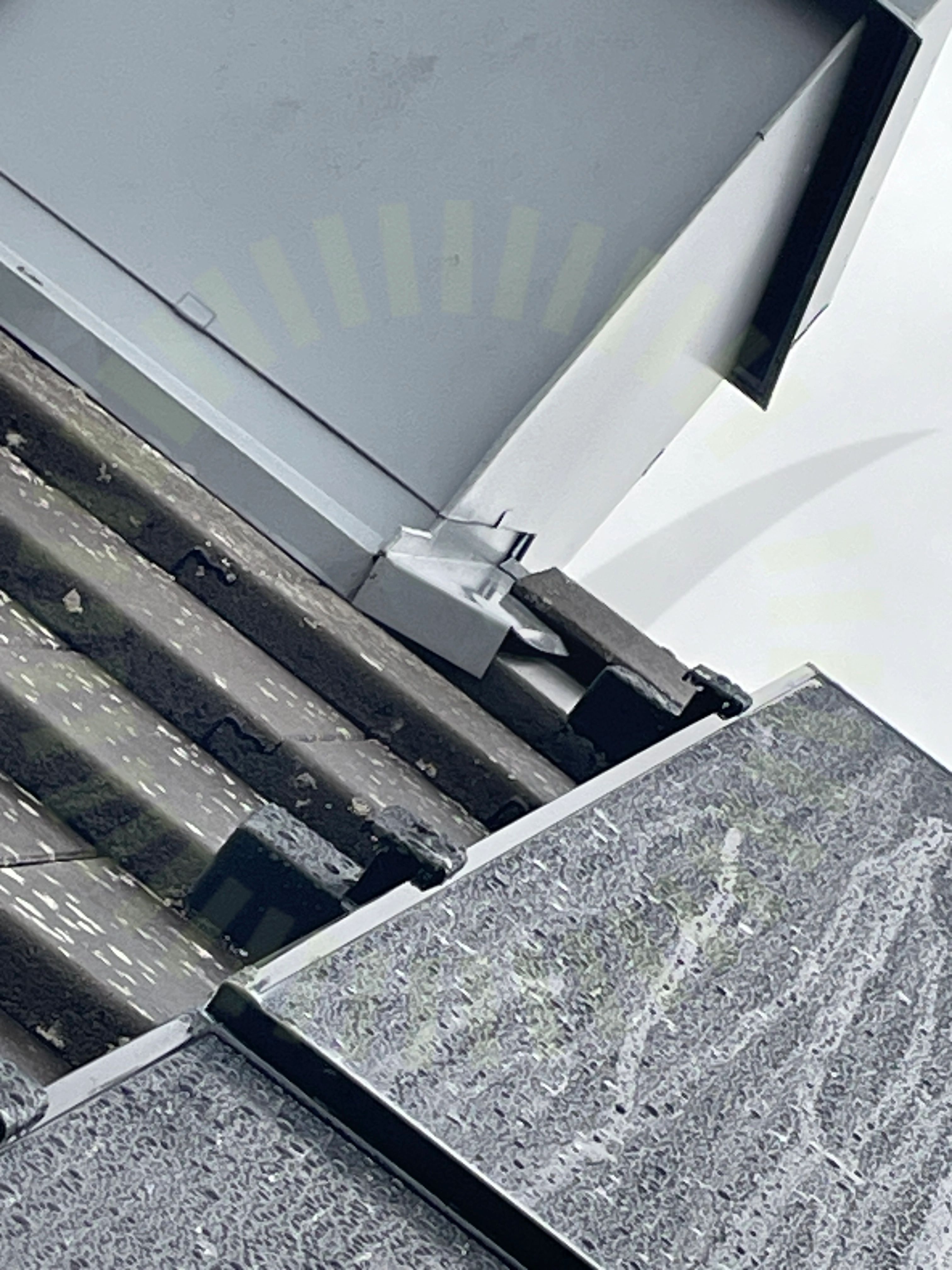

Skador noterade på taket runt installationen.

Skenornas överhäng

4.2 Skenornas överhäng

Inte godkänd

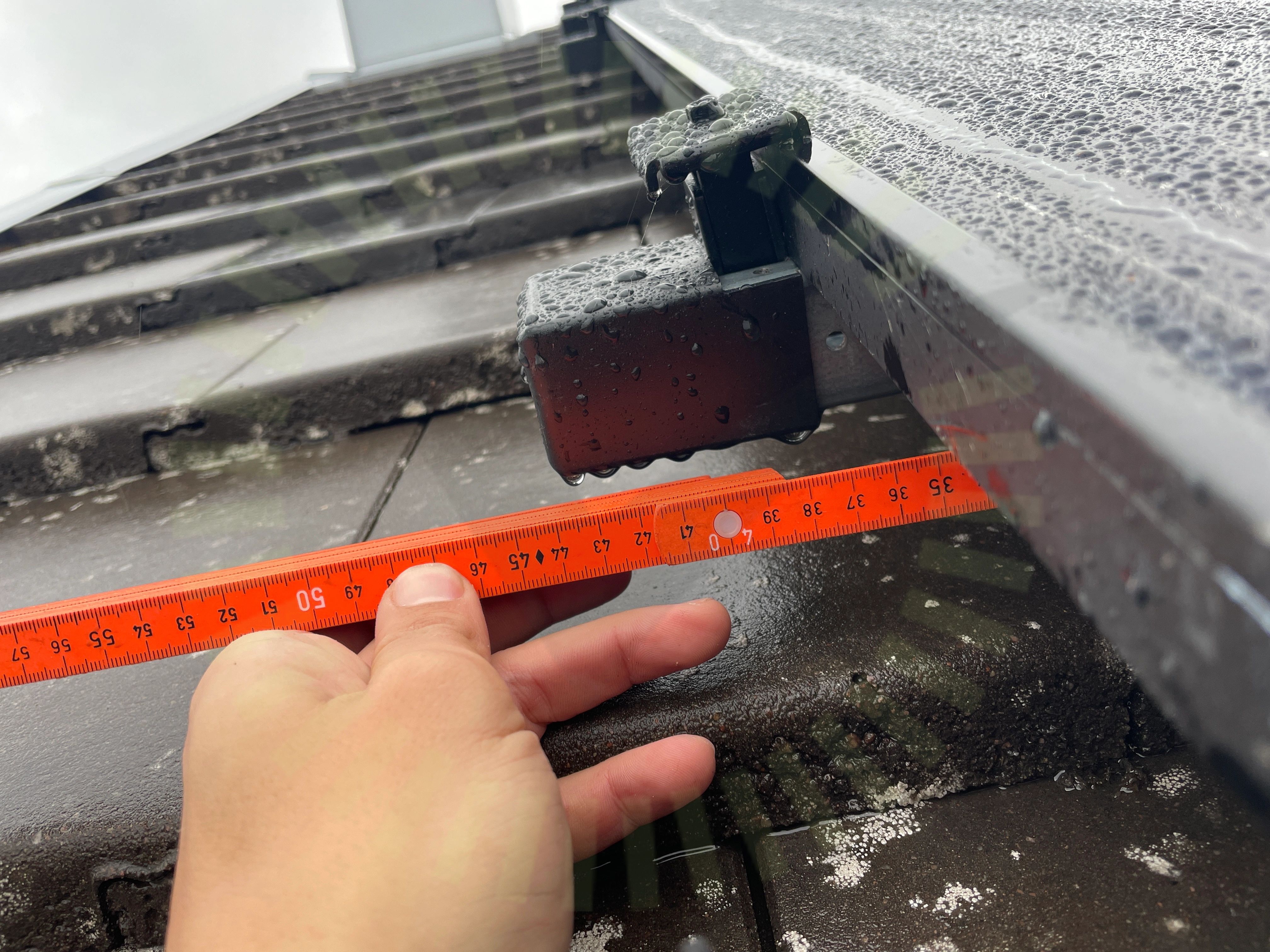

Överhänget från sista infästningskrok är inte korrekt, för långt överhäng förekommer.

Snö- och vindlastberäkning

4.3 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. Layouten har ändrats.

Tillverkarens montageanvisningar

4.4 Takkrokarnas CC

Inte godkänd

Korrekt snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt. Uppmätt mått 1200mm CC.

Snö- och vindlastberäkning

Godkända kontrollpunkter

14/22
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeluppfästningKlämmans placering i skenaKlämmornas överlappningMittklämmorSkenans utstick för klämmaSkenornas infästningSkenskarvarSäkerhetsavståndUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

4/22
Bärläktens dimensionKabeldragning mellan takytorLäktinfästningTakgenomföring

Varselmärkning

Godkända kontrollpunkter

5/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

1/35
Infästning

6.1 Infästning

Inte godkänd

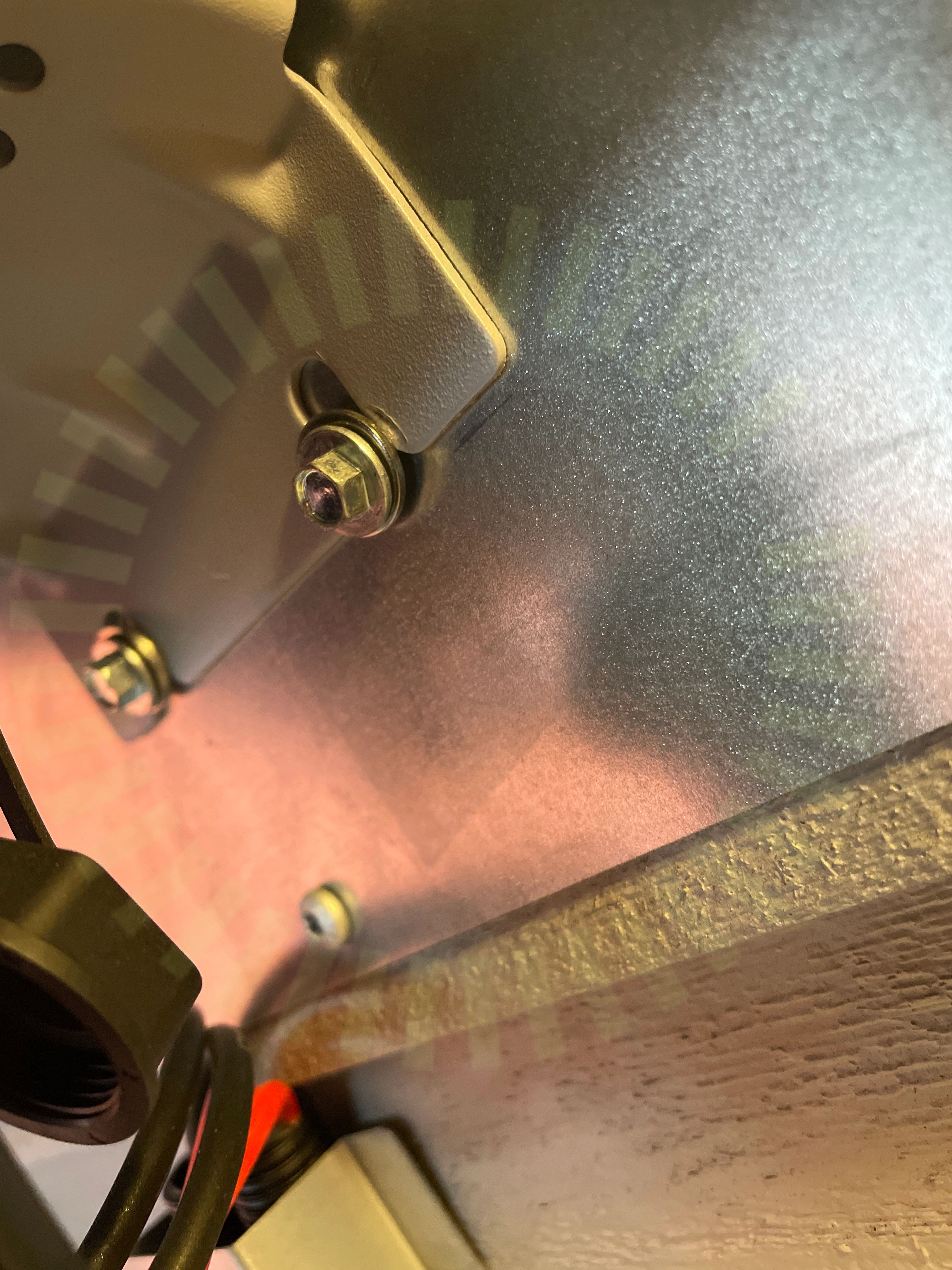

Växelriktaren sitter inte tillförlitligt fast, huvudet på skruven omringar inte växelriktarens fäste tillförlitligt.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 34

Godkända kontrollpunkter

34/35
AC anslutning växelriktareAC BöjradieAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareGenomföringarHuvudsäkringIdentifieringJordning av chassiKabeldimensioneringLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVentilationVäderbeständigt materialVäxelriktarens IP klassning
