Besiktningsrapport
9.7
Installation genom
Takkraft
Datum
24 september 2024
Ort
Åkersberga, Stockholms län
Klämmans överlappning
Ändklämmor
97% godkända
3% ej godkända
Om installationen
Paneler
DMEGC: DM(XXX)M10RT-B60HBB
Montagesystem
Nordmount Panntak: Bärläkt
Växelriktare
GroWatt: MID (11-30)KTL3-XH
Tillbehör
CHINT: Growatt DTSU666
Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Smartmätare
Godkända kontrollpunkter
4/4
Fastsäkring av produkt
Matning till smartmätare
Signalkabel till växelriktaren
Skador signalkablage
Tak 1, DMEGC: DM(XXX)M10RT-B60HBB
Anmärkningar
1/19
3.1 Klämmans överlappning
Inte godkänd
Ändklämmor sitter snett mot panelram, överlappningen uppfyller inte tillverkarens krav.
DMEGC Photovoltaic Modules Installation Manual, Ver: 202402, Sida 10
Godkända kontrollpunkter
18/19
Avstånd till hav
Avstånd till yta
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Förläggning DC kontakter
Klämmornas placering
Klämmornas storlek
Kontaktdon
Kopplingslåda böjradie
Lutning
Panelkablagets böjradie
Panelramar separerade
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Strängförläggning
Tak 1, Nordmount Panntak: Bärläkt
Anmärkningar
1/23

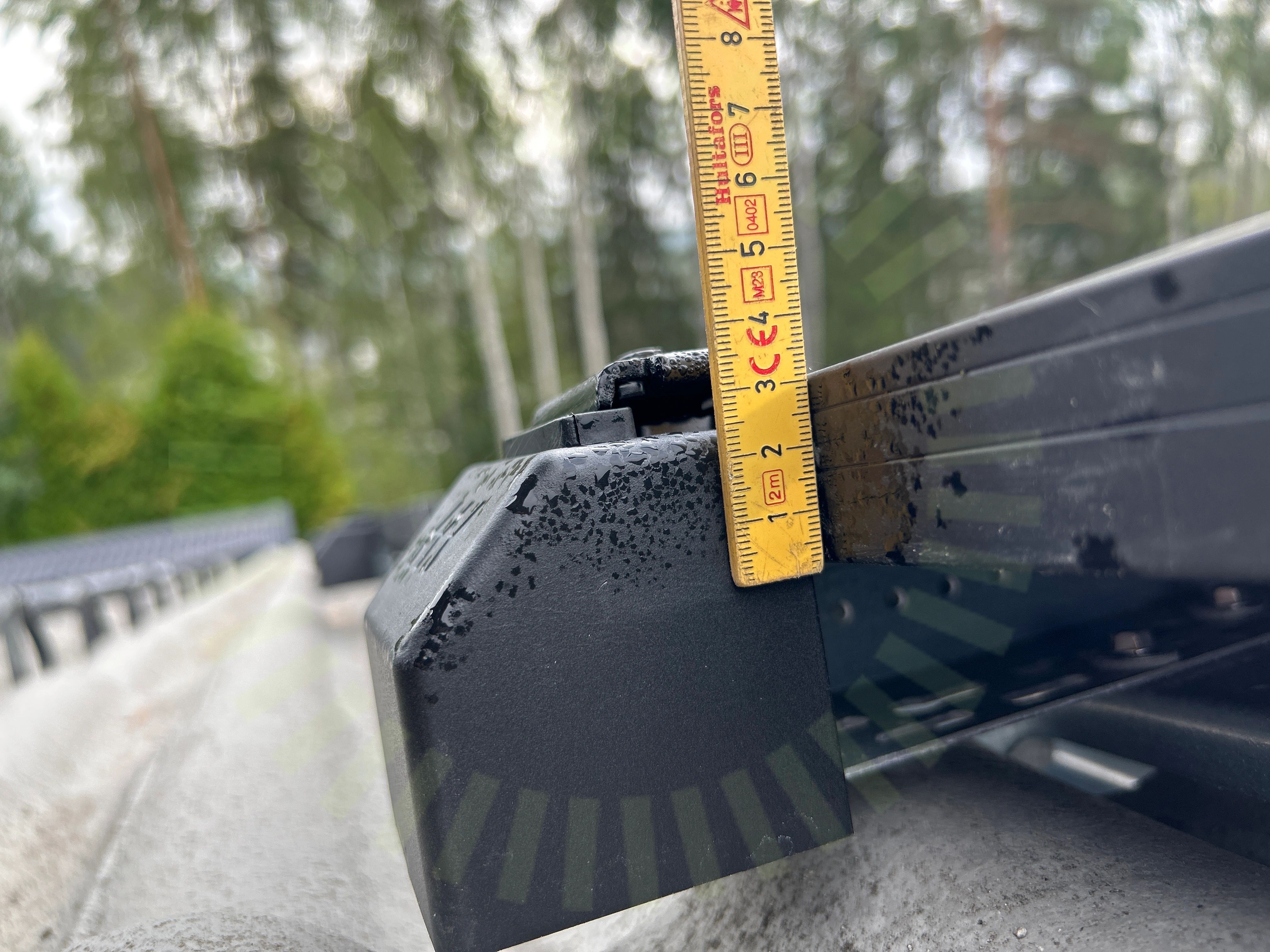

4.1 Ändklämmor
Inte godkänd
35mm ändlock monterat med 30mm panel.
Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 6-7
Godkända kontrollpunkter
21/23
Använd skruv
Bärläktens dimension
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Kabeluppfästning
Klämmans placering i skena
Klämmornas överlappning
Läktinfästning
Mittklämmor
Skador
Skenans utstick för klämma
Skenornas infästning
Skenornas överhäng
Skenskarvar
Snö- och Vindlastberäkning
Säkerhetsavstånd
Takkrokarnas CC
Underliggande takpanna
Väderbeständigt material
Ej tillgängligt vid besiktning
1/23
Takgenomföring
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
1/34
6.1 Dubbel matning
Inte godkänd
Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kabeln rekommenderas.
SS 436 40 00 (312.2.1.2 / 512.1.2)
Godkända kontrollpunkter
32/34
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Avstånd närliggande objekt
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Spänning
DC Max Ström
DC Min Spänning
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
Ej tillgängligt vid besiktning
1/34
Strängdesign
