1.1 Avtal
Inte godkändInstallationen är inte levererad enligt avtal. Kvalitetsavtal har inte följts.
Avtal
Besiktningsrapport
8.2
Installation genom
Solsystem Sverige AB
Datum
19 juli 2023
Ort
Åsa, Hallands län
82% godkända18% ej godkända
Om installationen
PanelerDMEGC: DM(XXX)M10-54HBB/-V
MontagesystemSchletter: Rapid Roof Hooks
VäxelriktareSAJ: R5 3-20K-T2
TillbehörUndercentral
Installerad av Solsystem Sverige AB som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
2/41.2 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Godkända kontrollpunkter
2/4Ansluten elsäkerhetsverketSträngschema
Panntak , DMEGC: DM(XXX)M10-54HBB/-V
Anmärkningar
6/15

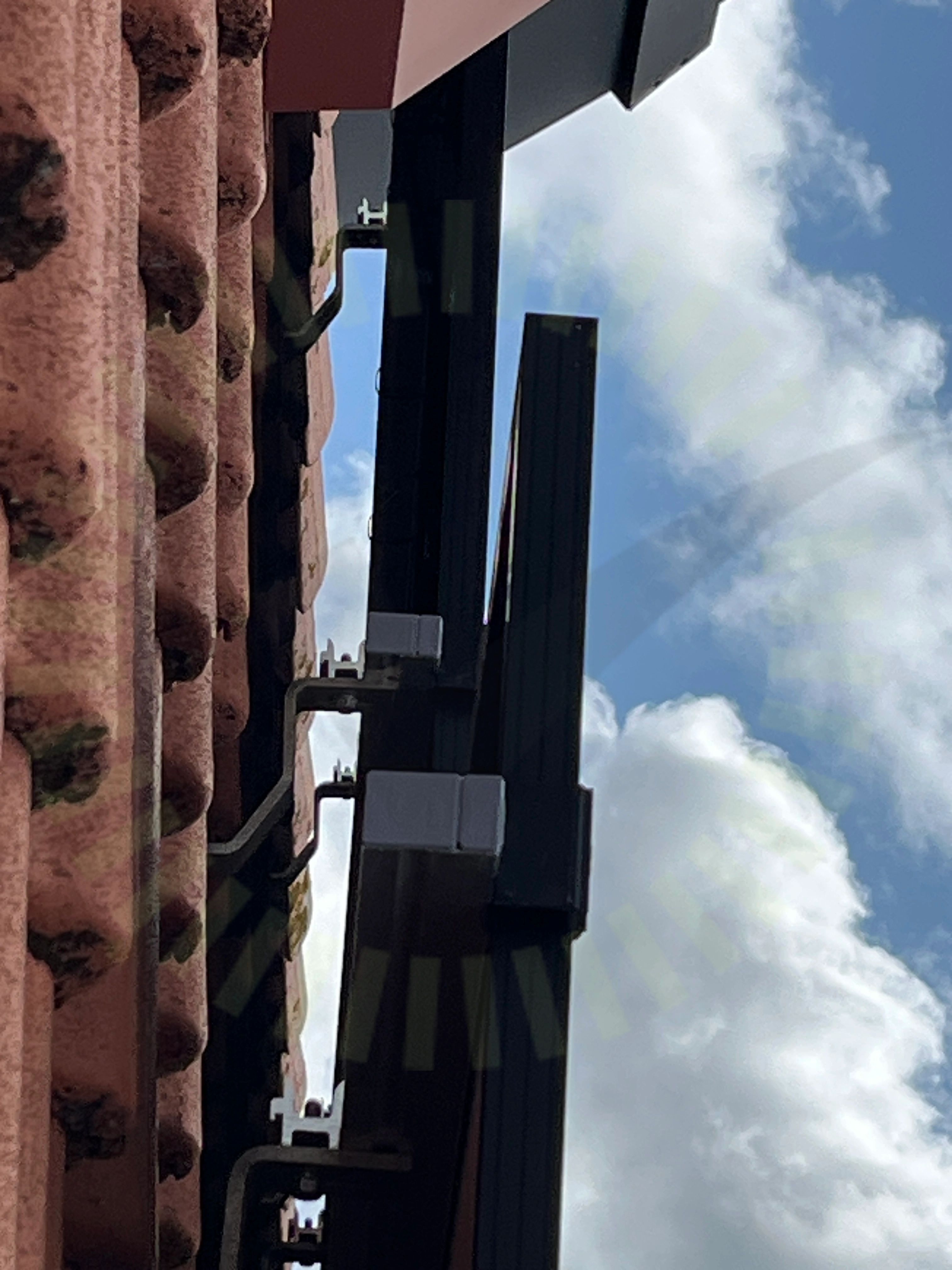

2.1 Fästens placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon.
DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 11

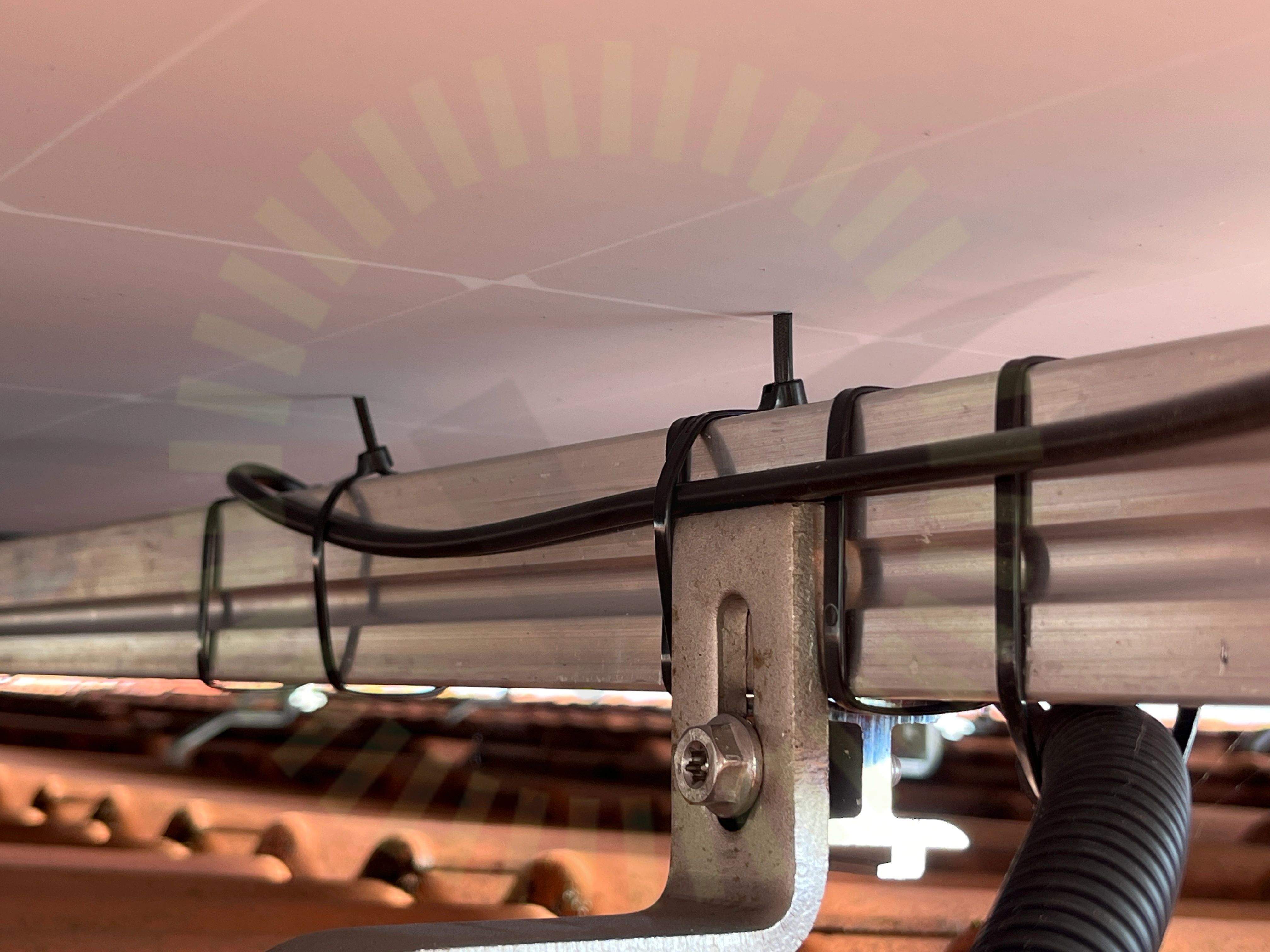

2.2 Föremål mot bakstycke
Inte godkändFöremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.
DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 4

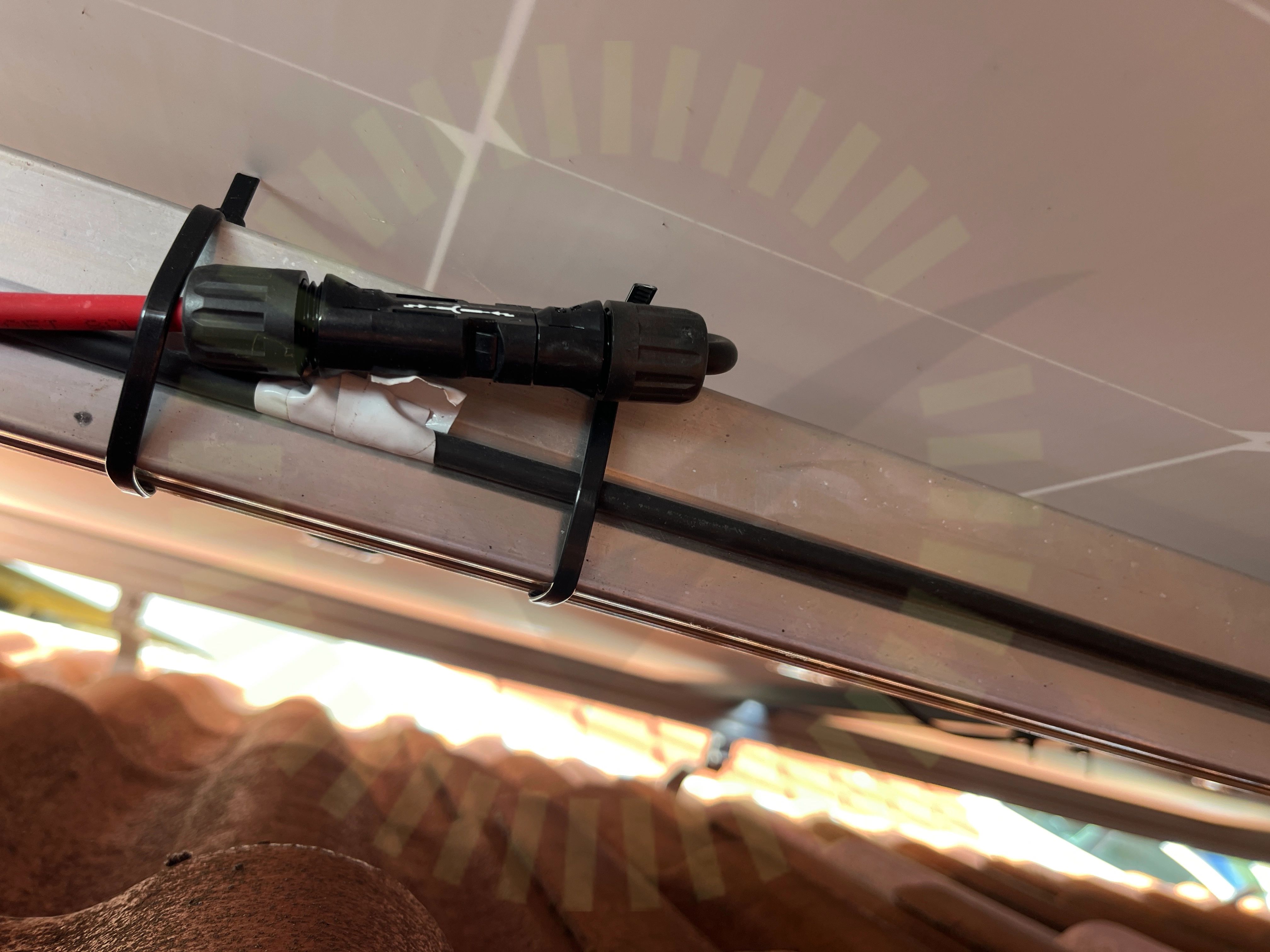

2.3 Panelkablagets böjradie
Inte godkändMinsta tillåtna böjradie för DMEGC panelkablar är 60 mm.
DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 7
2.4 Kontaktdon
Inte godkändBuntband ska inte placeras över kontaktdonens hölje.

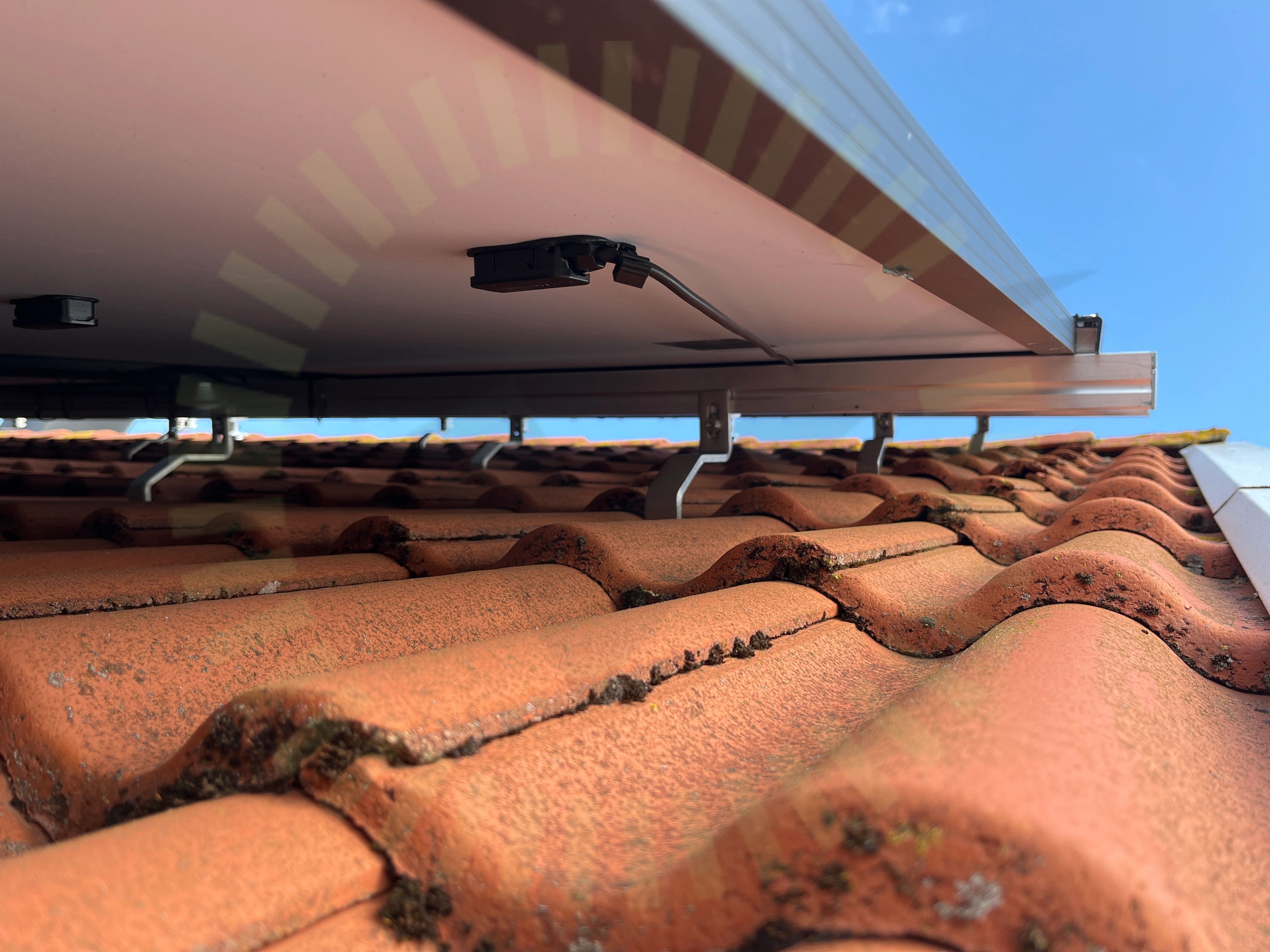

2.5 Kopplingslåda
Inte godkändKabelns böjradie är för skarp ut från kopplingslådan.

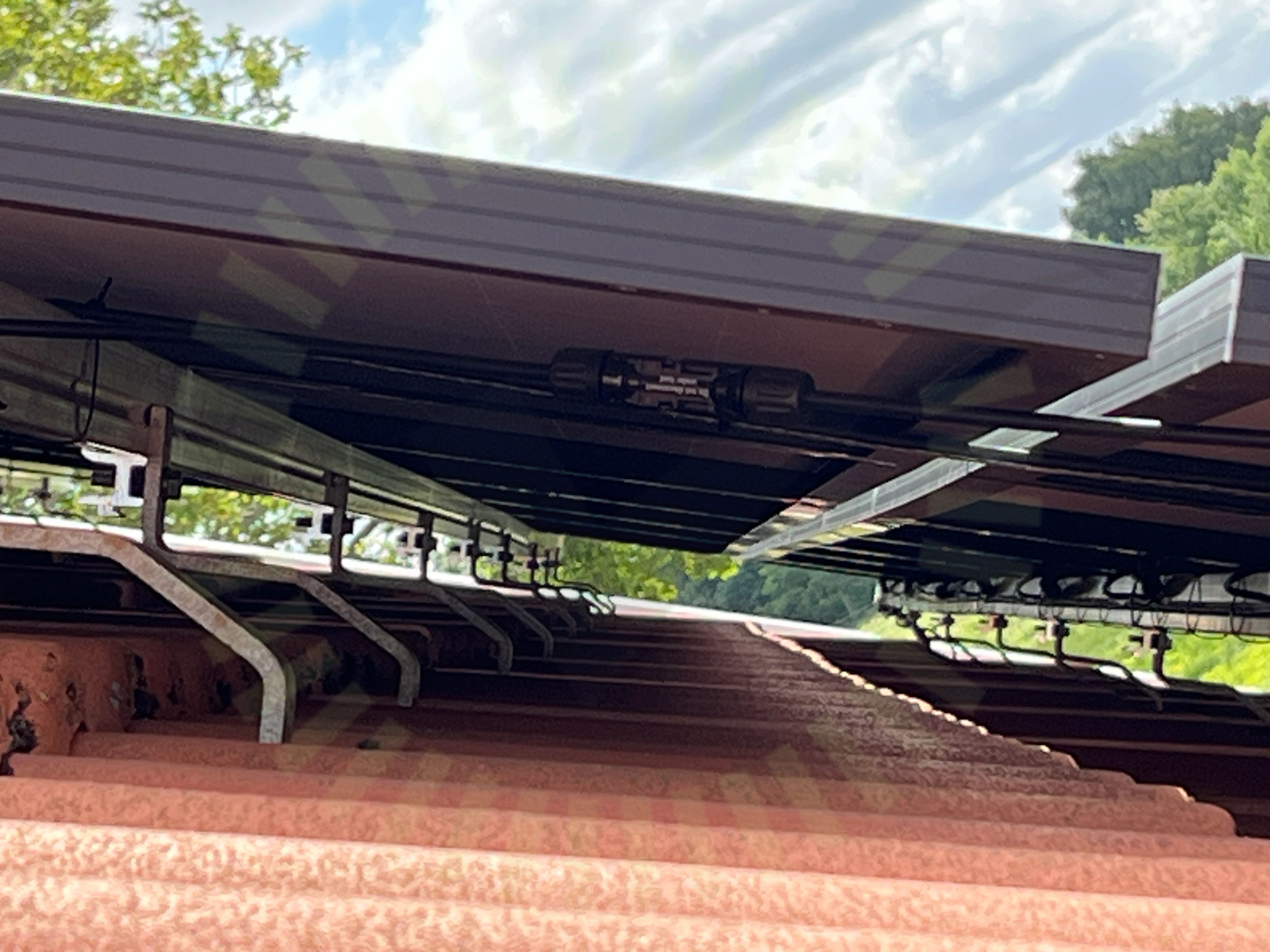

2.6 Stress på kontakter
Inte godkändKontakter uppspända mellan skenor, kablage drar konstant i kontakterna.
SS 436 40 00, 712.526
Godkända kontrollpunkter
8/15DräneringshålFörbindelse av kontakterKlämmans överlappningKlämmornas storlekPanelramar separeradePunktbelastningSkuggaSpänningar i ram
Ej tillgängligt vid besiktning
1/15Strängförläggning
Panntak , Schletter: Rapid Roof Hooks
Anmärkningar
3/23
3.1 Skenskarvar
Inte godkändSammankopplingen mellan skenorna är inte korrekt installerad.

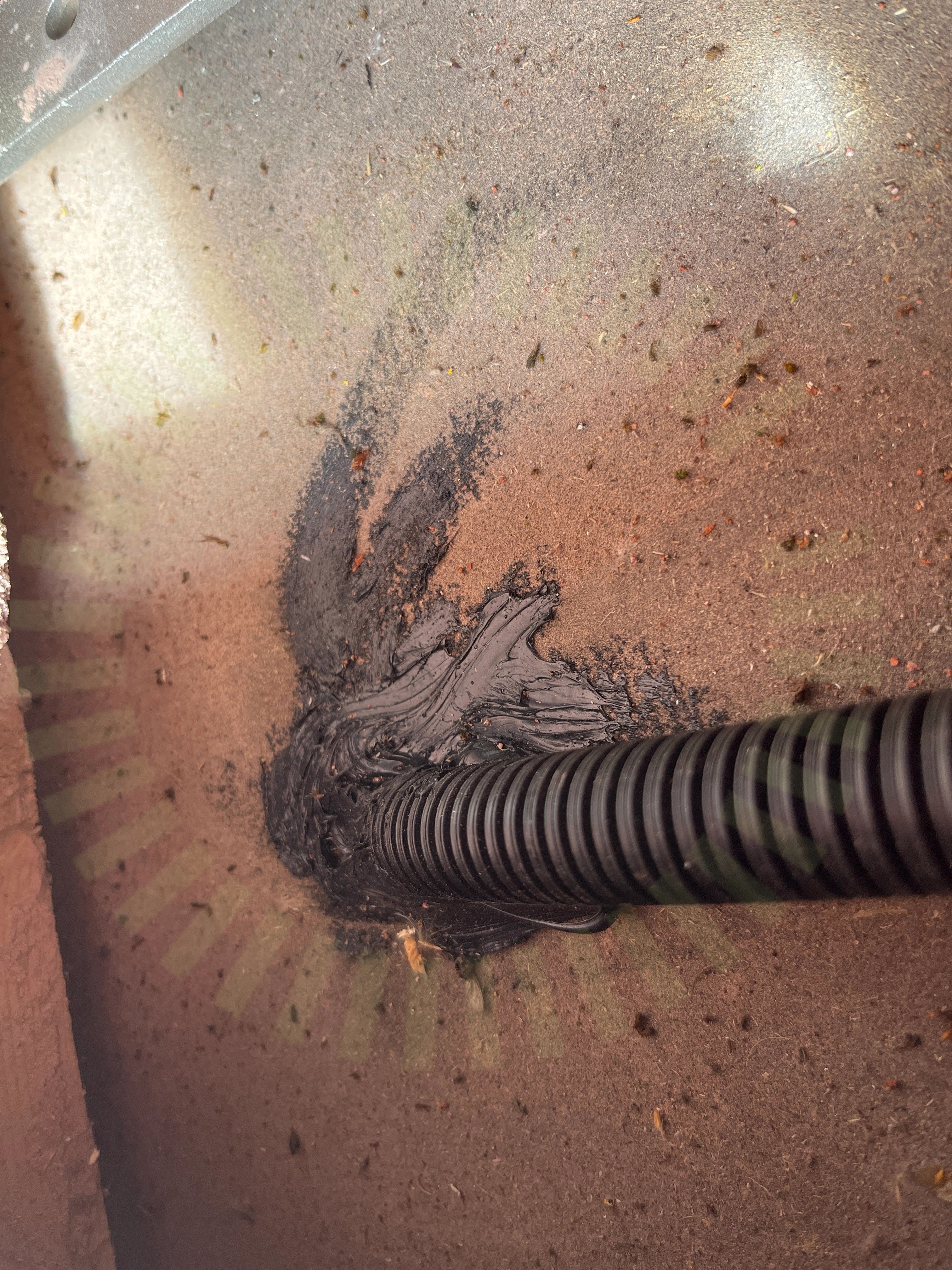

3.2 Takgenomföring
Inte godkändTakgenomföring är inte fackmässigt utförd.
3.3 Takstolsinfästning
Inte godkändSkruvarna har missat takstolarna på flertal ställen.
Installation manual Rapid Roof Hook | 2020.03 V.001, Sida 4
Godkända kontrollpunkter
20/23Använd skruv för klämmaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramHöjdjusteringKabeluppfästningKlämmans placering i skenaMittklämmorPanelramens höjdPlaceringSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSnö- och VindlastberäkningTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor
Undercentral
Anmärkningar
1/8

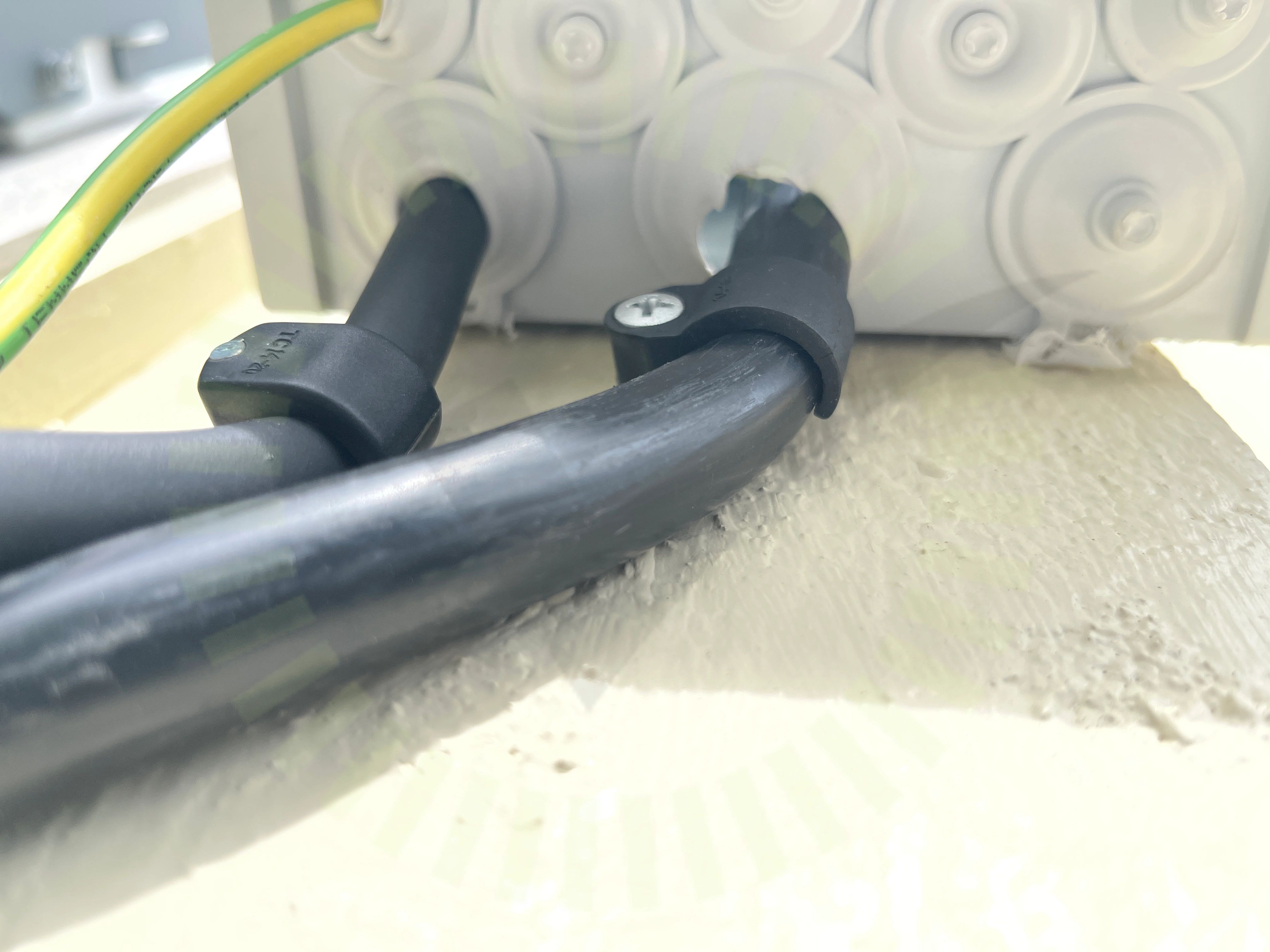

4.1 Förskruvningar
Inte godkändHålet är för stort för kabeln och håller inte tätt.
SS 436 40 00 (134)
Godkända kontrollpunkter
7/8BrytareBöjradieFemledarsystemInfästningIP-KlassningPlaceringSkydd mot beröring
Varselmärkning
Anmärkningar
2/5

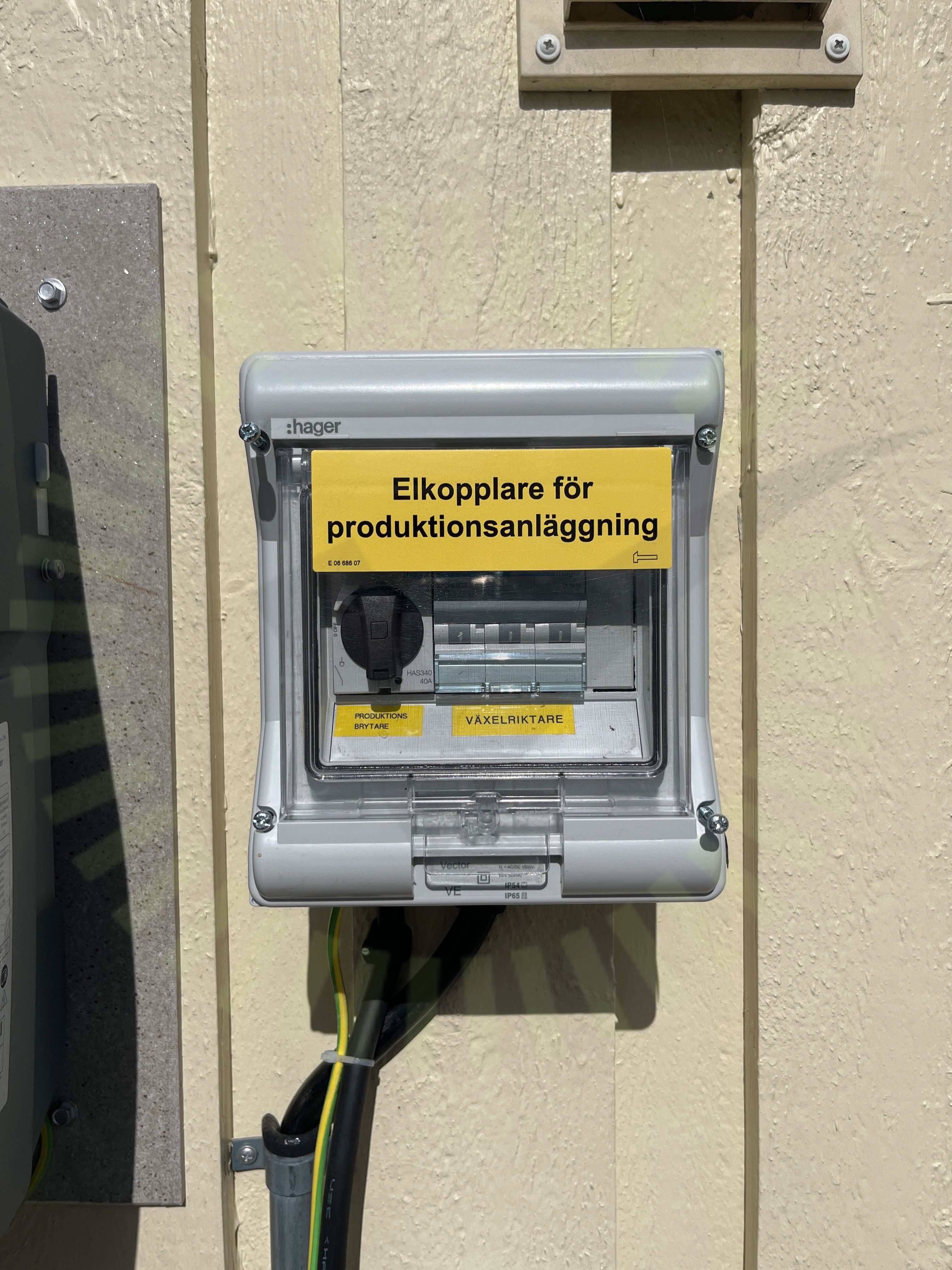

5.1 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler.
SS 436 40 00 (712.514.101)

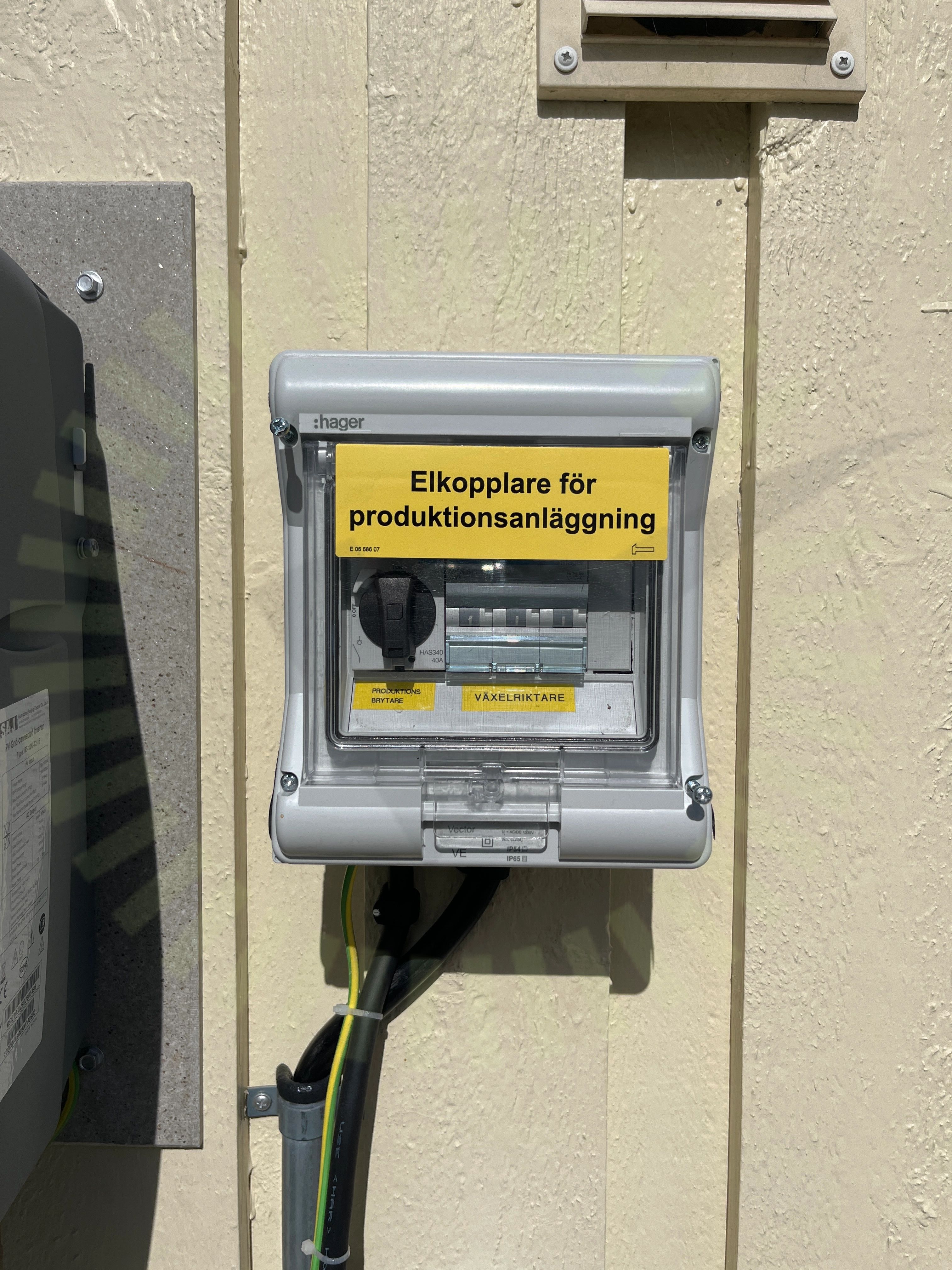

5.2 Varning för backspänning
Inte godkändMärkningen är inte utförd enligt gällande regler.
SEK 457, Sida 42
Godkända kontrollpunkter
3/5Missvisande varselmärkningTillförlitligt fästVarning för likspänning
Växelriktare
Anmärkningar
3/35

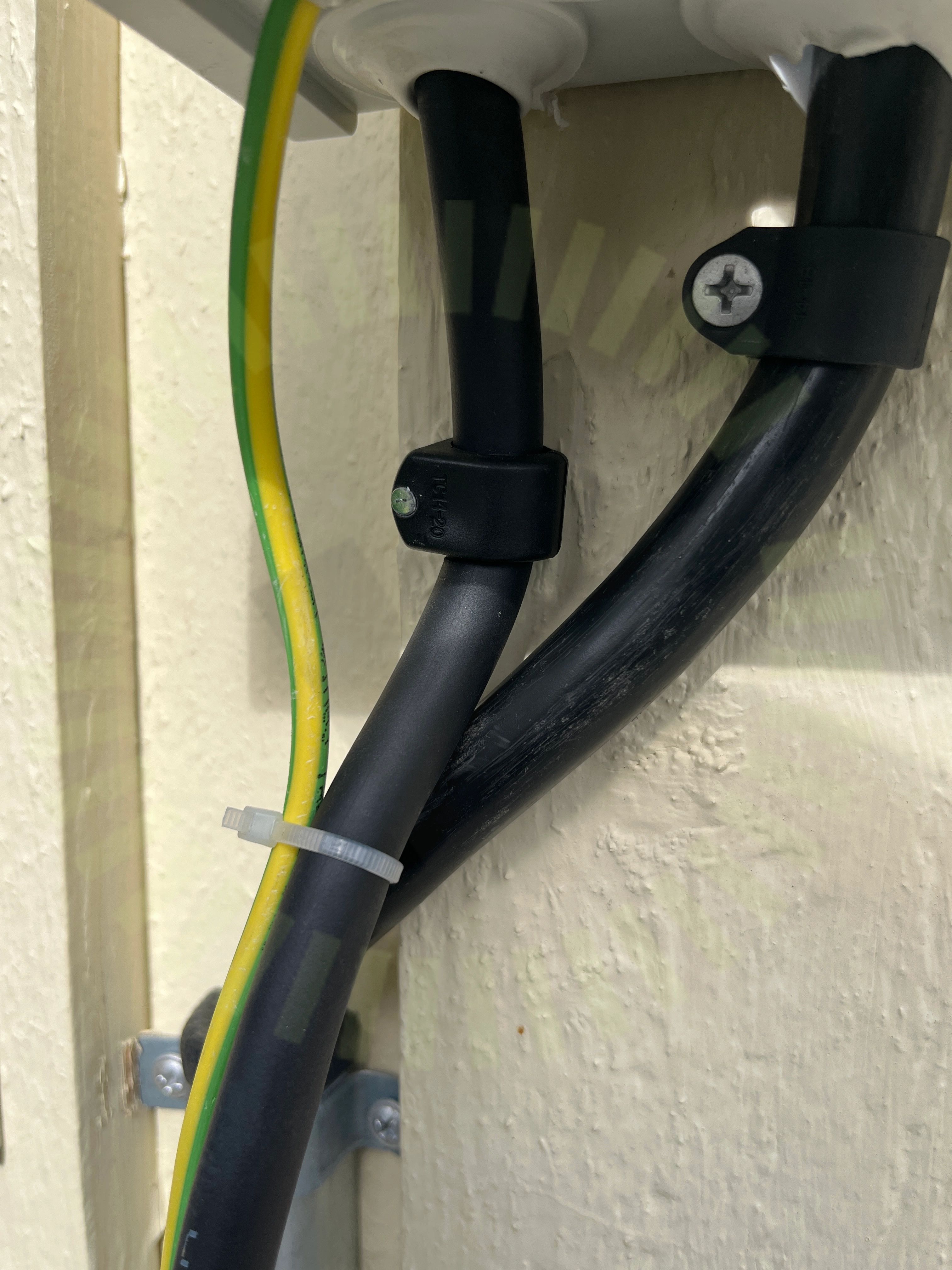

6.1 AC Kablage förläggning
Inte godkändKabelklammer är för stor och därför sitter inte kabeln fast ordentligt

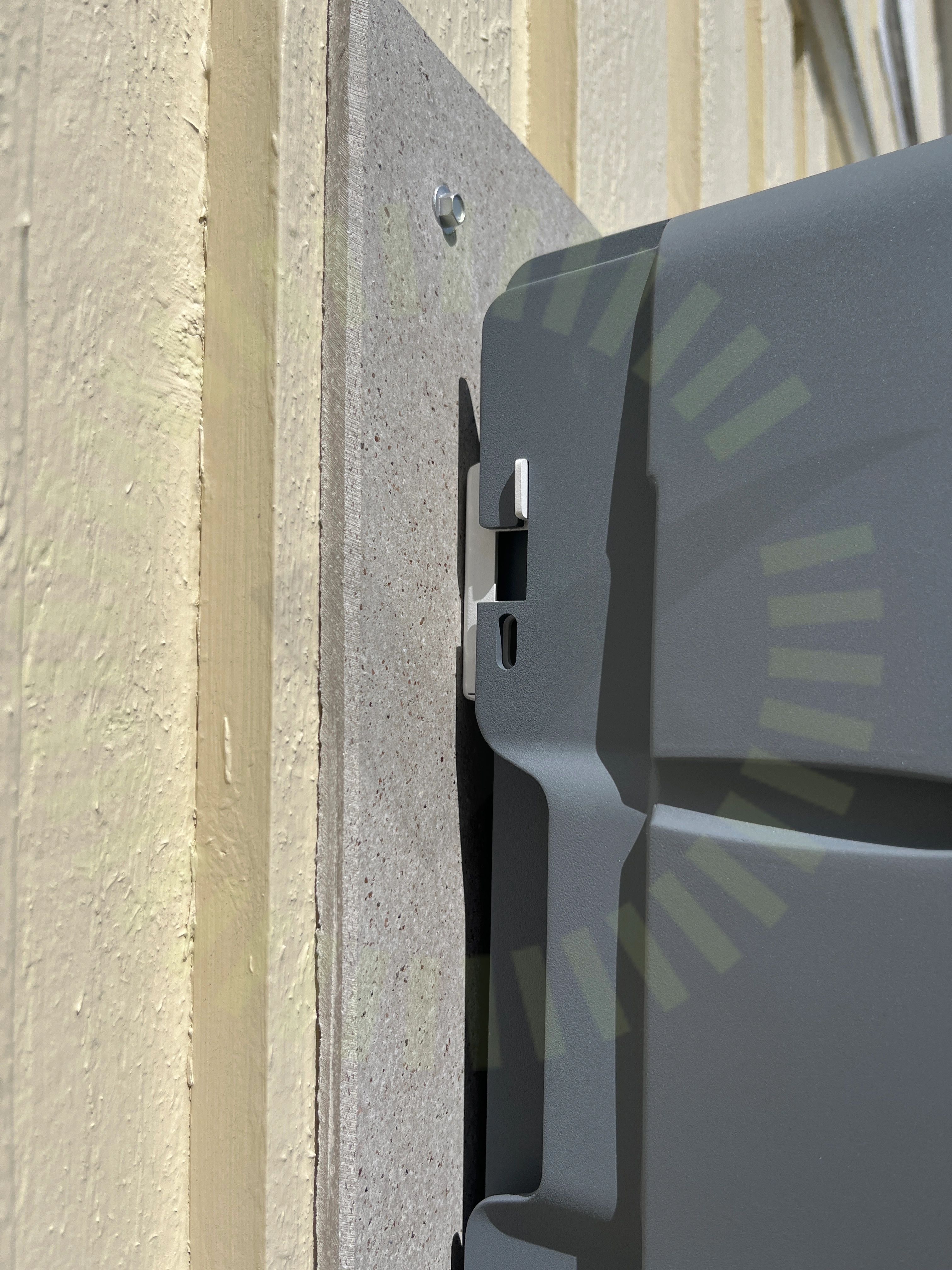

6.2 Fastsäkring av produkt
Inte godkändVäxelriktaren är inte fastsäkrad ordentligt.
User Manual SAJ Solar Inverter, Sida 27

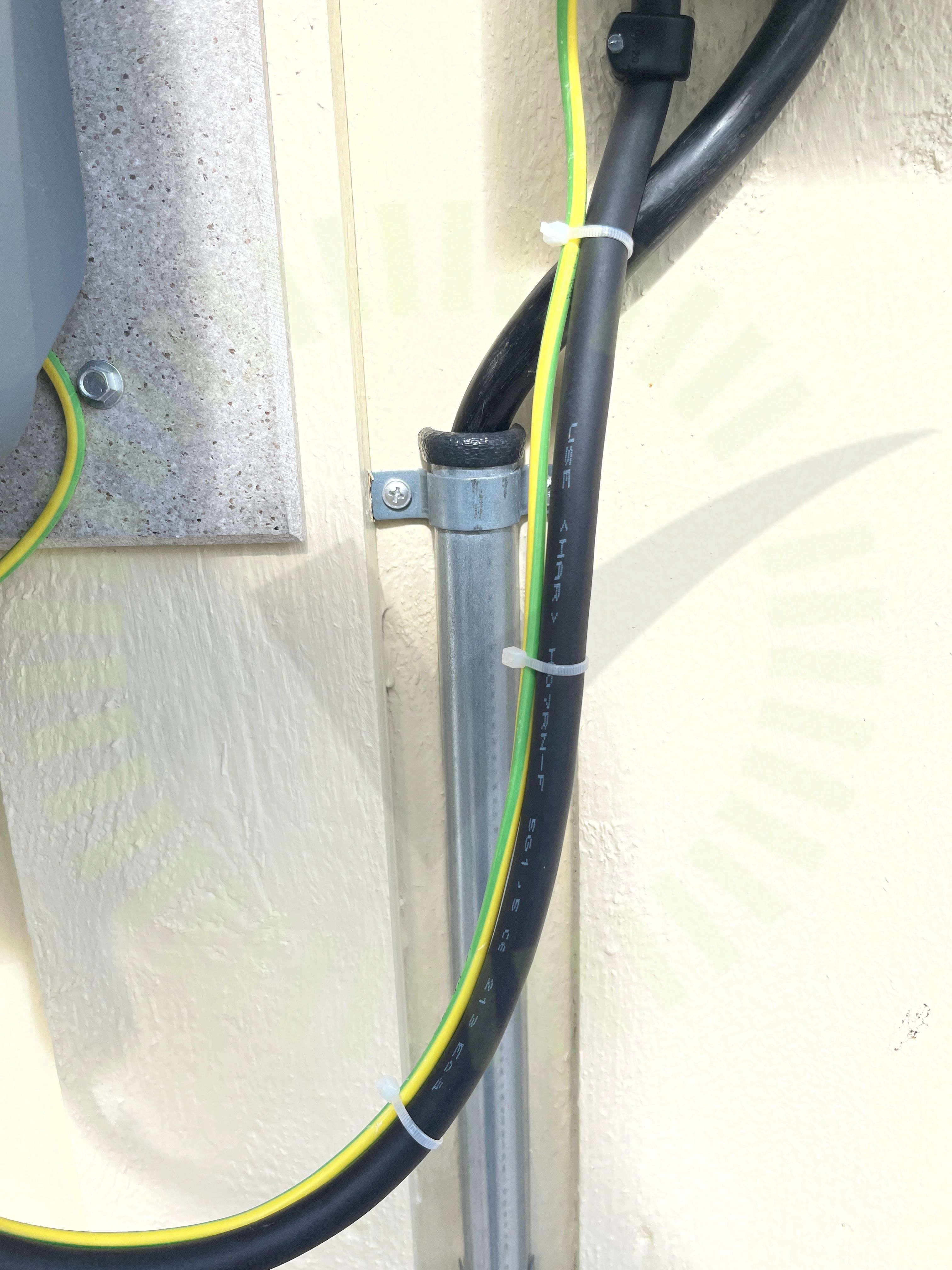

6.3 Väderbeständigt material
Inte godkändAnvänt material ej väderbeständigt. Gäller flera delar av AC installation.
Godkända kontrollpunkter
32/35AC Anslutning VäxelriktareAC BöjradieAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningFörskruvningGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare anslutnaLikspänningskomponenterMax total effektMärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionUppskalad ledareVentilationVäderskyddVäxelriktarens IP klassning
