Institutet för Solenergikvalitet

Besiktningsrapport

7.3
x

Installation genom

E.ON

Datum

20 september 2023

Ort

Malmö , Skåne län
Takstolsinfästning
PEN-ledare
Jordning av chassi
79% godkända21% ej godkända

Om installationen

PanelerJA Solar: JAM54S31 (395-420) MR
MontagesystemRenusol: VS+
VäxelriktareSunGrow: SG5-12RT
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
E.ON

Installerad av E.ON som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3
Avtal

Säkerhetsbrytare AC

Godkända kontrollpunkter

8/8
AnslutningBöjradieEgenskaperFörskruvningarIdentifieringInfästningPlaceringYttre påverkan

Tak 1, JA Solar: JAM54S31 (395-420) MR

Anmärkningar

5/17
Spänningar i ram

3.1 Spänningar i ram

Inte godkänd

Panelernas ram är monterade så spänningar skapas i ramen.

Förbindelse av kontakter

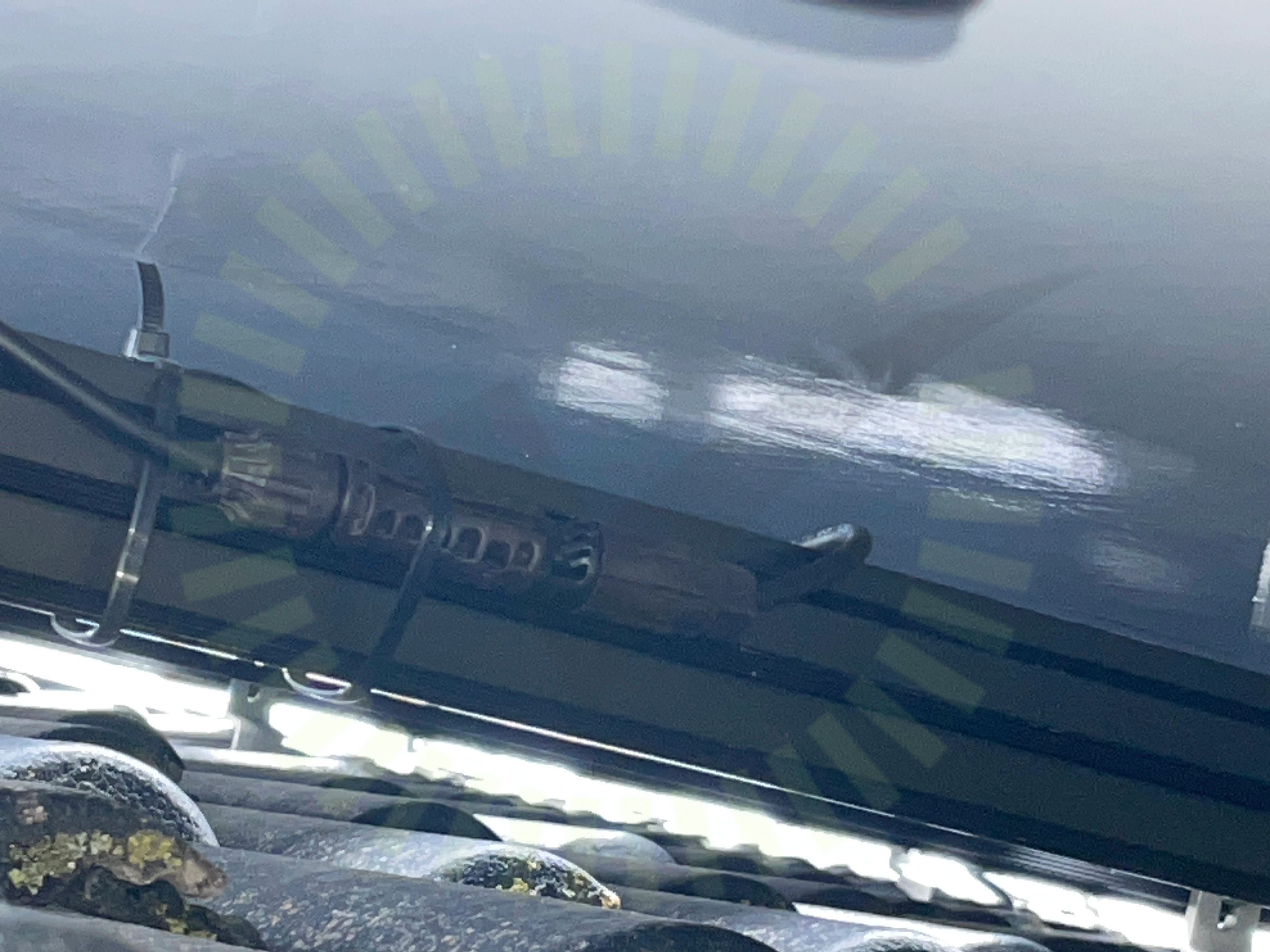

3.2 Förbindelse av kontakter

Inte godkänd

DC kontakter i förbindelse är från olika tillverkare.

SS 436 40 00, 712.526
Panelkablagets böjradie

3.3 Panelkablagets böjradie

Inte godkänd

Panalernas kablar har en för skarp böjradie.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 10

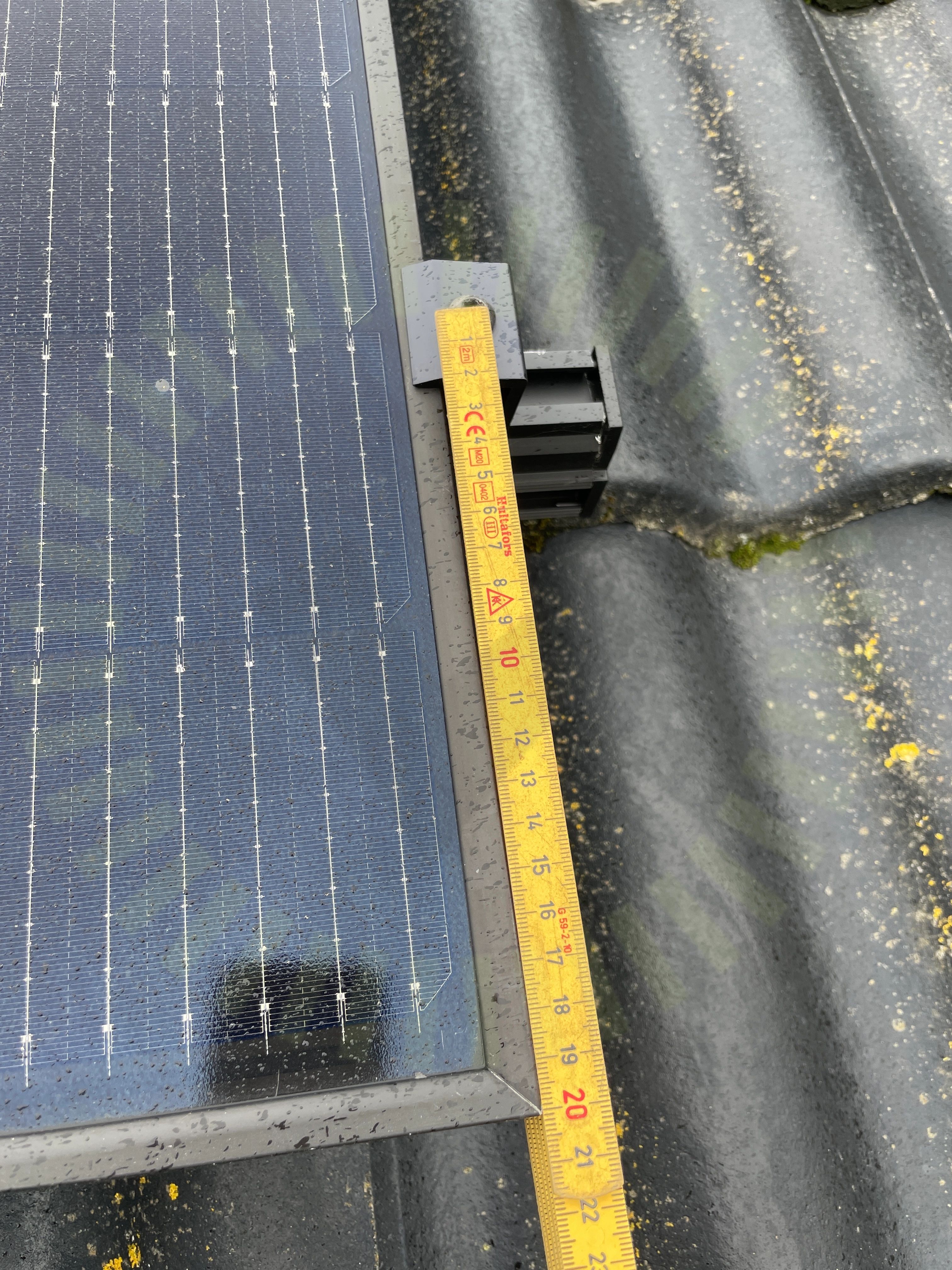

Klämmornas placering

3.4 Klämmornas placering

Inte godkänd

Då lastberäkning saknas för projektet så saknas det underlag för att använd klämzon är korrekt.

Tillverkarens anvisningar
Kontaktdon

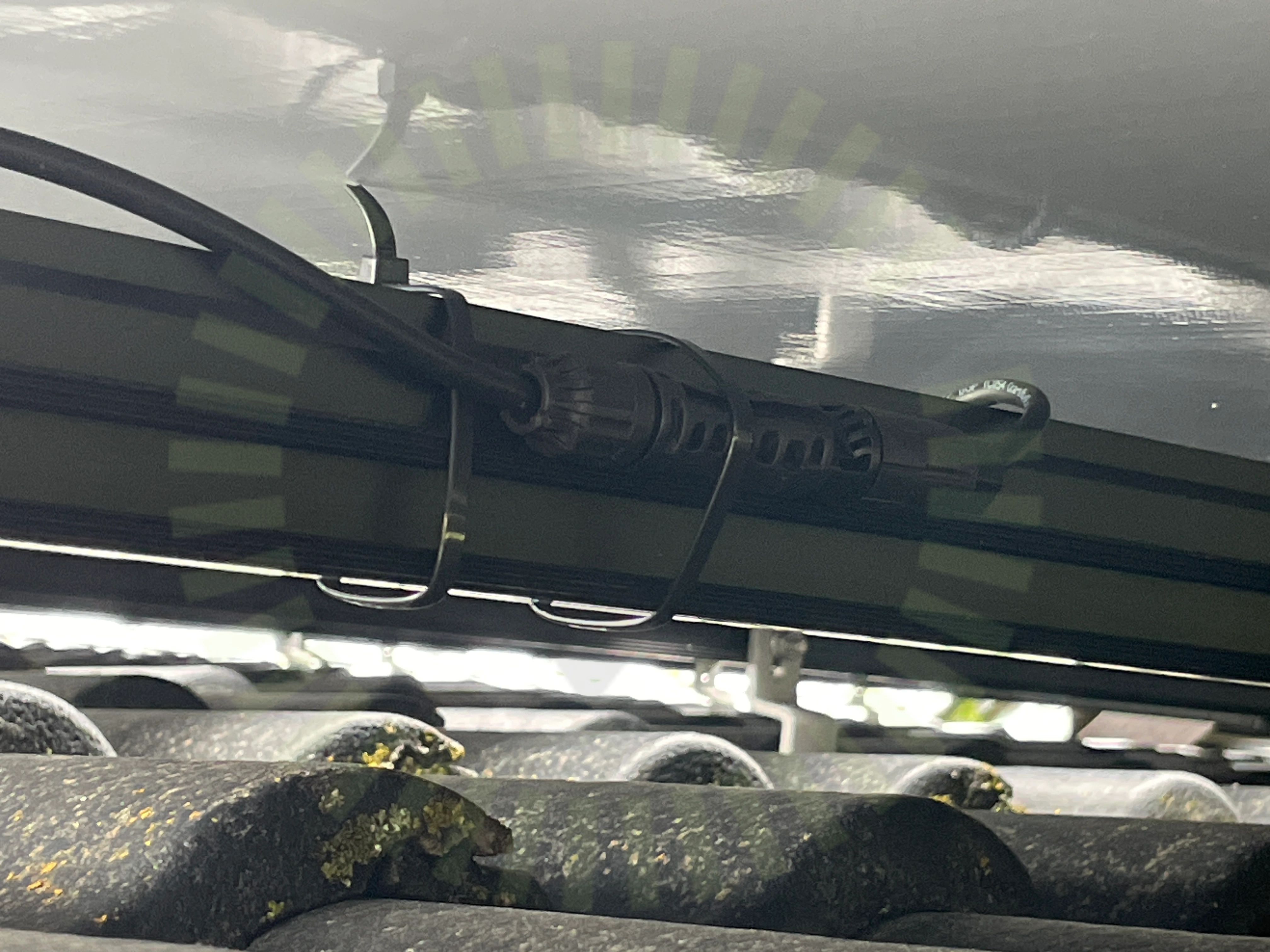

3.5 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

Godkända kontrollpunkter

12/17
Avstånd till havetAvstånd till ytaDräneringshålFöremål mot bakstyckeKopplingslådaKlämmornas överlappningPanelramar separeradePunktbelastningSkador på panelSkuggaStress på kontakterSträngförläggning

Tak 1, Renusol: VS+

Anmärkningar

10/26
Ovanliggande takpanna

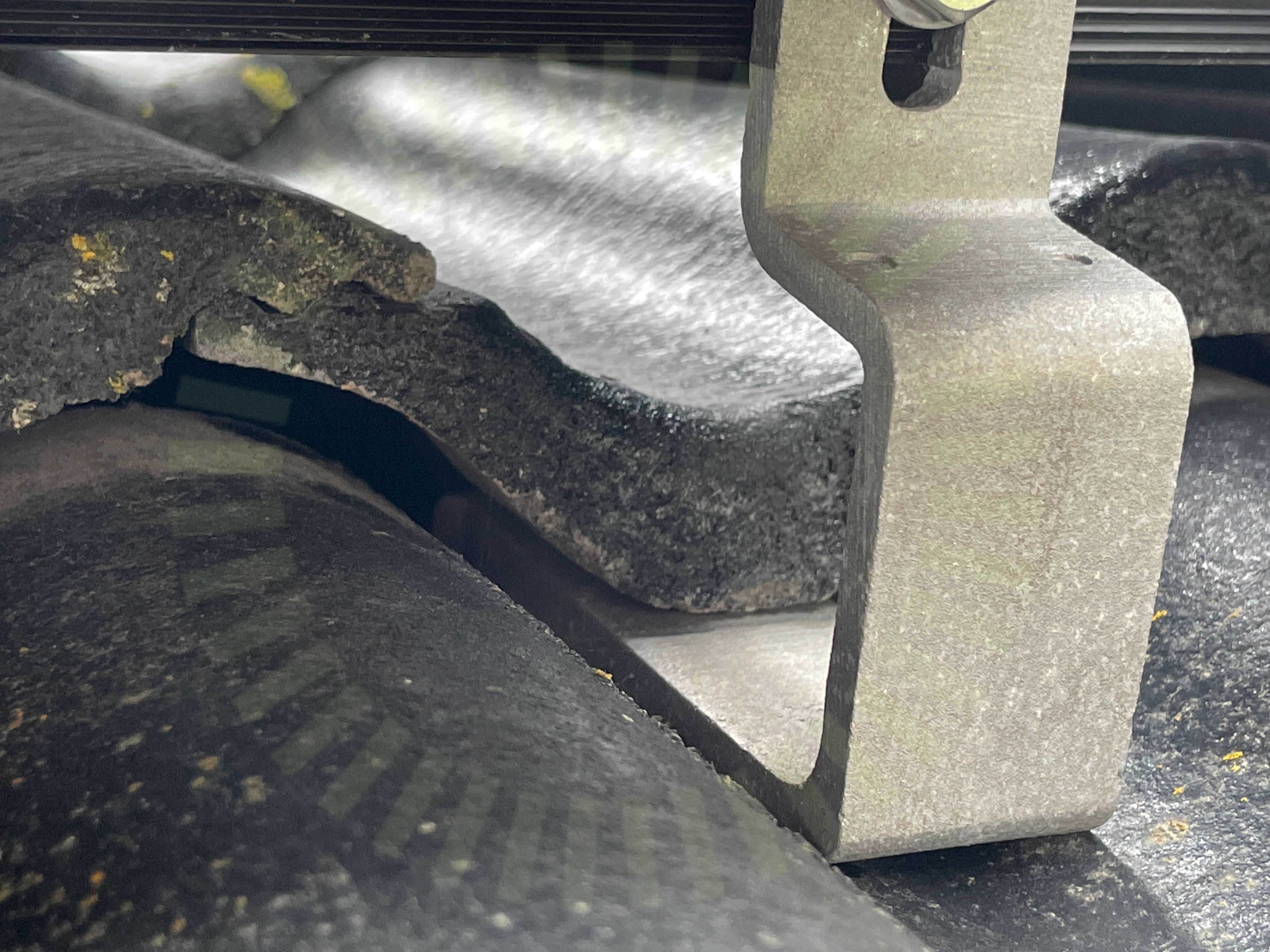

4.1 Ovanliggande takpanna

Inte godkänd

Ovanliggande panna ej urfasad vid takkrok, detta skapar större risk på sprickbildning i takpanna.

Takgenomföring

4.2 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

Underliggande takpanna

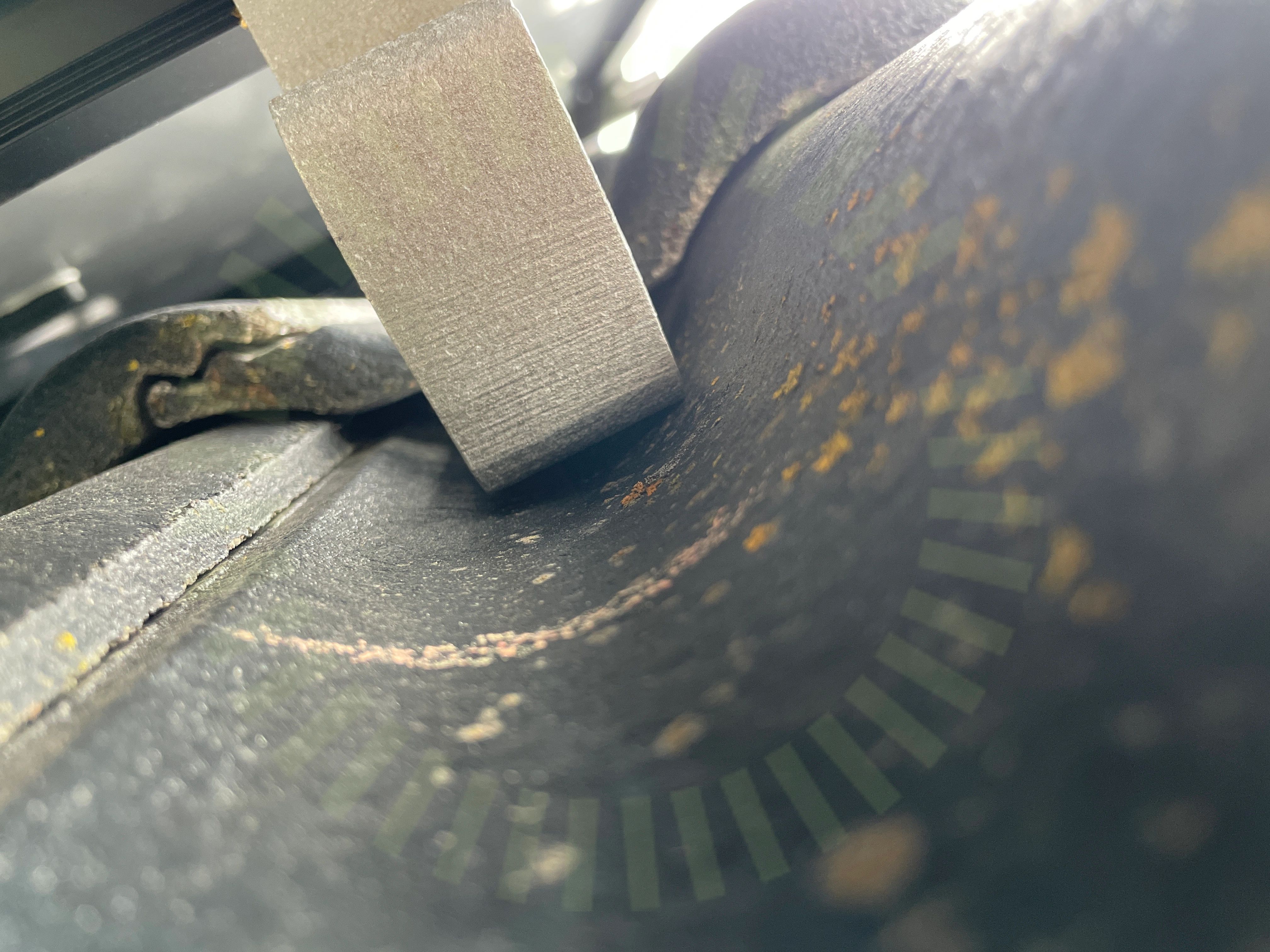

4.3 Underliggande takpanna

Inte godkänd

Takkrok ligger an mot underliggande takpanna.

Renusol, 20230105_EN_VS+_InstallationGuide, Sida 8
DC kabel förläggning

4.4 DC kabel förläggning

Inte godkänd

Kablage ligger mot skarp kant.

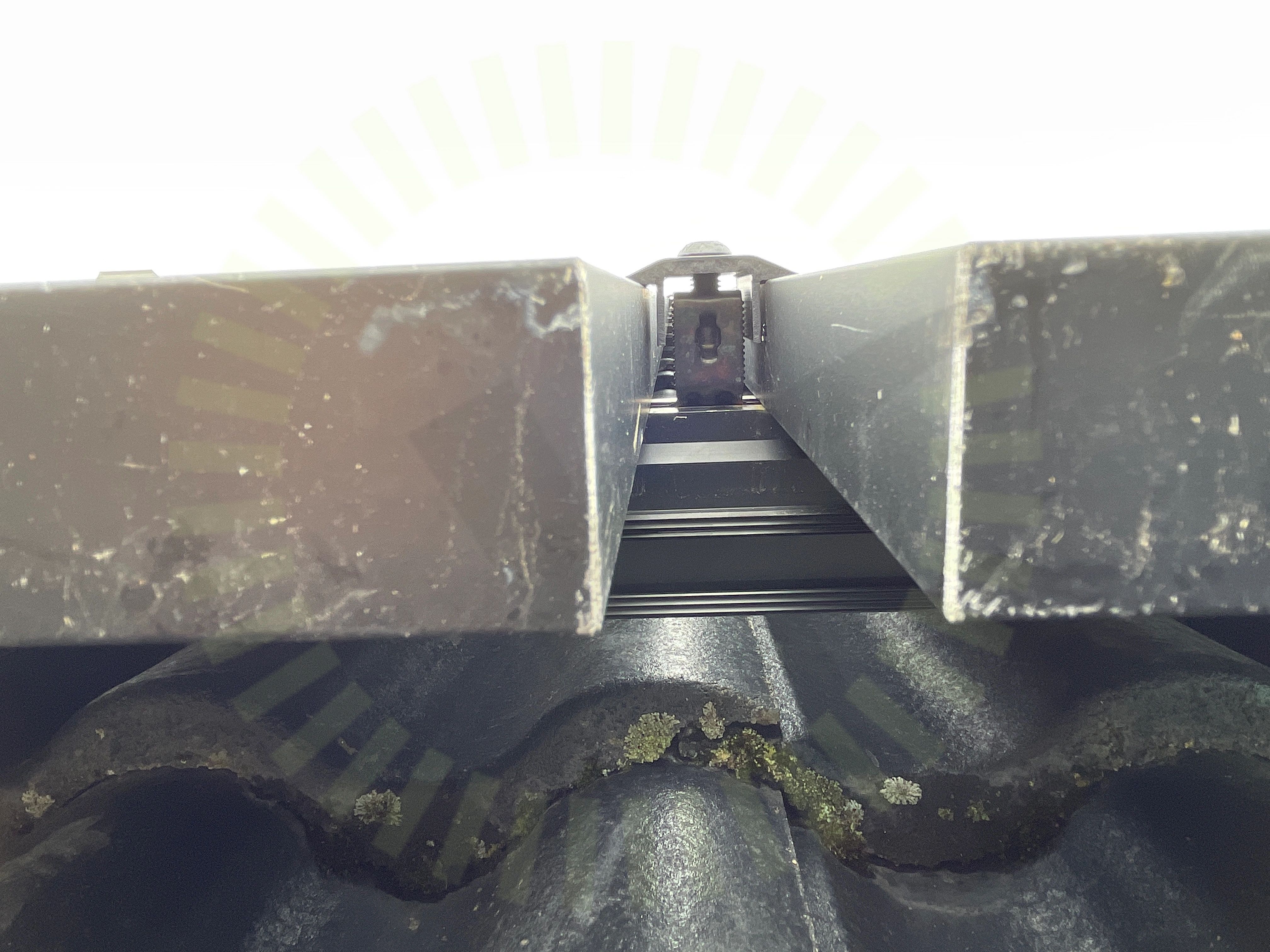

Mittklämmor

4.5 Mittklämmor

Inte godkänd

Mittfäste inte korrekt monterat, paneler ligger inte dikt an fäste.

Råspontsinfästning utfört

4.6 Råspontsinfästning utfört

Inte godkänd

Infästning är utfört direkt i råspont vilket bryter mot tillverkares garantivillkor. Tillverkaren kräver även att infästningsmaterialet har en klassning på minst c24 vilket råspont saknar.

Renusol, 20230105_EN_VS+_InstallationGuide, Sida 35
Skenornas infästning

4.7 Skenornas infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt. T-bultens skåra är inte vertikal.

Renusol, 20230105_EN_VS+_InstallationGuide, Sida 20

4.8 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

4.9 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt. Högst förekommande CC mått är uppmätt till: 1200mm.

Snö- och vindlastberäkning
Takstolsinfästning

4.10 Takstolsinfästning

Inte godkänd

Majoritet av infästningarna är utförda i råspont. Detta är inte godkänt enligt tillverkarens anvisningar.

Renusol, 20230105_EN_VS+_InstallationGuide, Sida 8

Godkända kontrollpunkter

16/26
Använd skruv för klämmaFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaPanelramens höjdPlaceringSkadorSkenans utstick för klämmaSkenornas höjdjusteringSkenornas överhängSkenskarvarTakets lutningVäderbeständigt materialÄndklämmor

Undercentral

Anmärkningar

1/7
PEN-ledare

5.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4, 543.4.1

Godkända kontrollpunkter

6/7
BöjradieFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

3/5
Informering av solceller

6.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)
Varning för backspänning

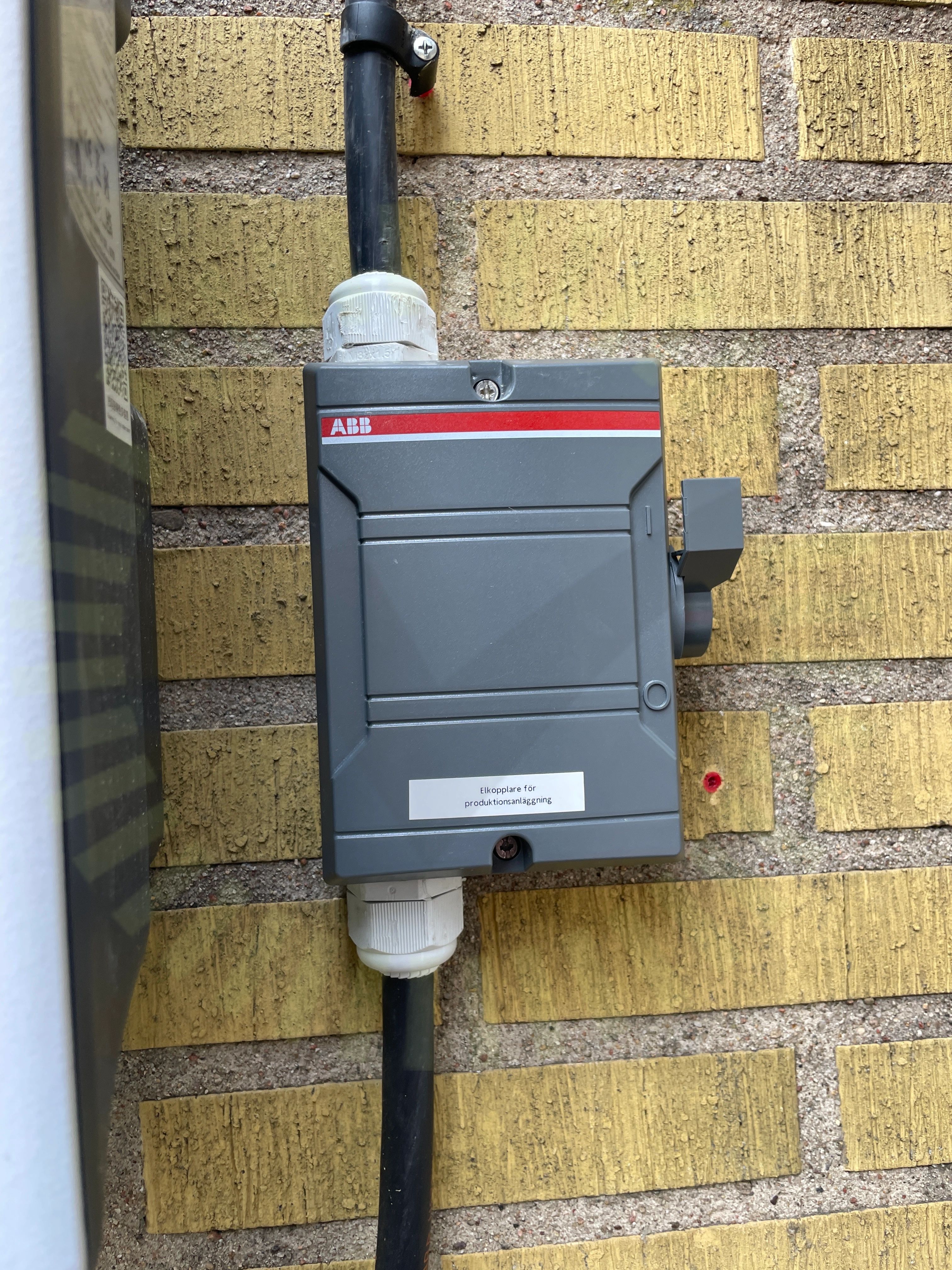

6.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas på arbetsbrytare enligt krav. Se referens.

SEK 457, Sida 42
Varning för likspänning

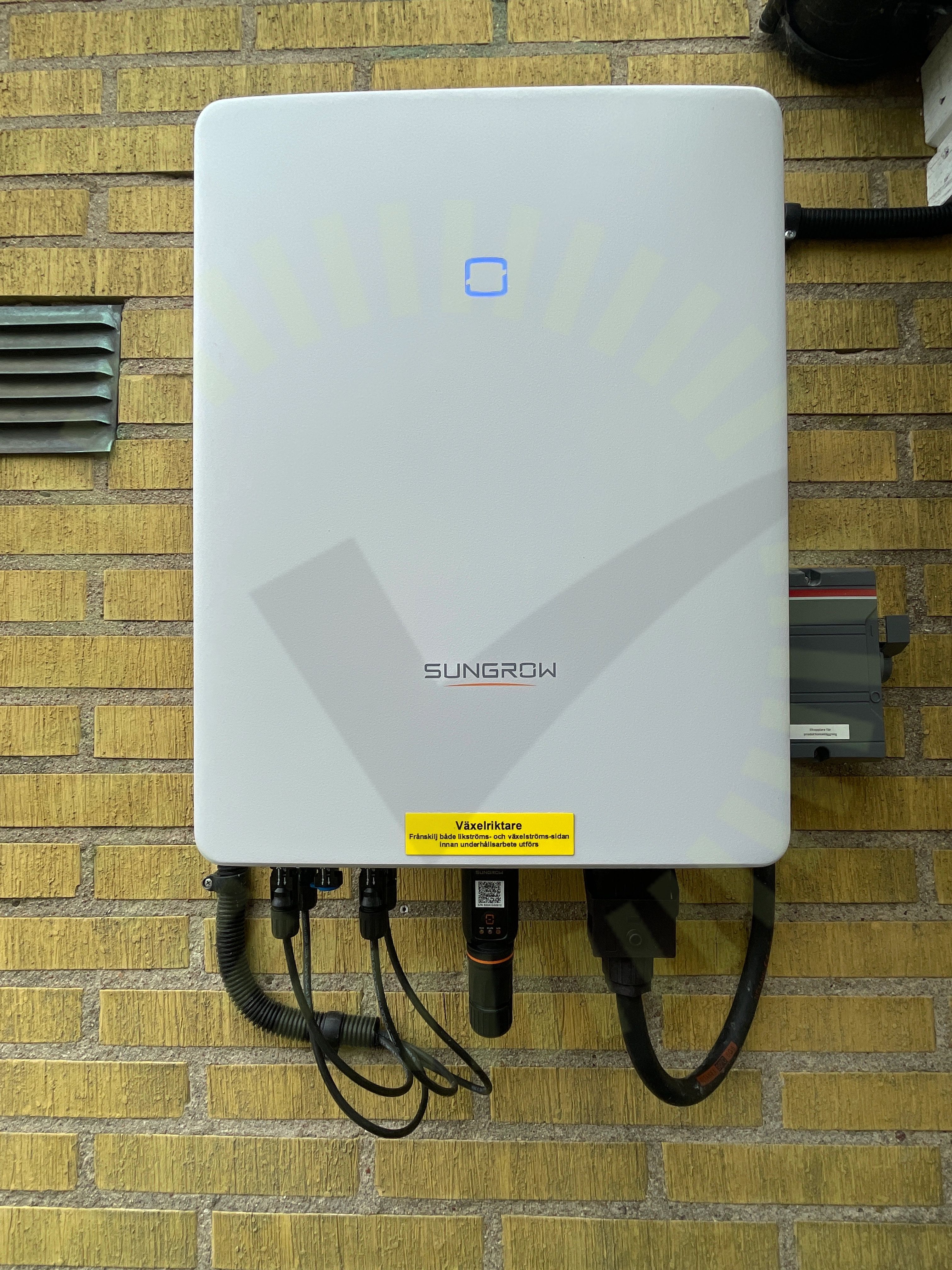

6.3 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

1/5
Missvisande varselmärkning

Ej tillgängligt vid besiktning

1/5
Tillförlitligt fäst

Växelriktare

Anmärkningar

2/35
AC Böjradie

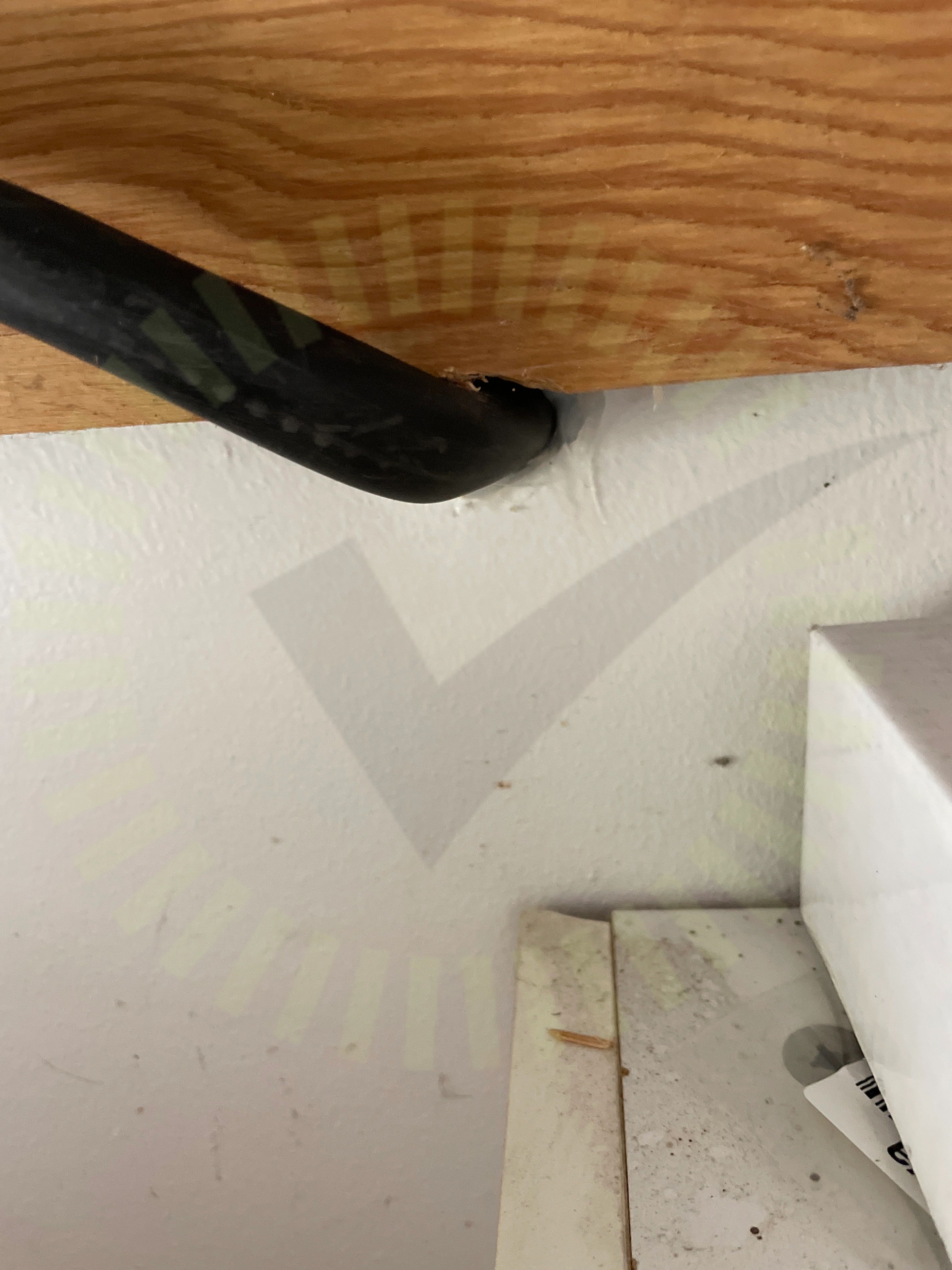

7.1 AC Böjradie

Inte godkänd

Kabelns böjradie inte godkänd. Kabel har böjts så den har deformerats.

SS 436 40 00 (522.8.3)
Jordning av chassi

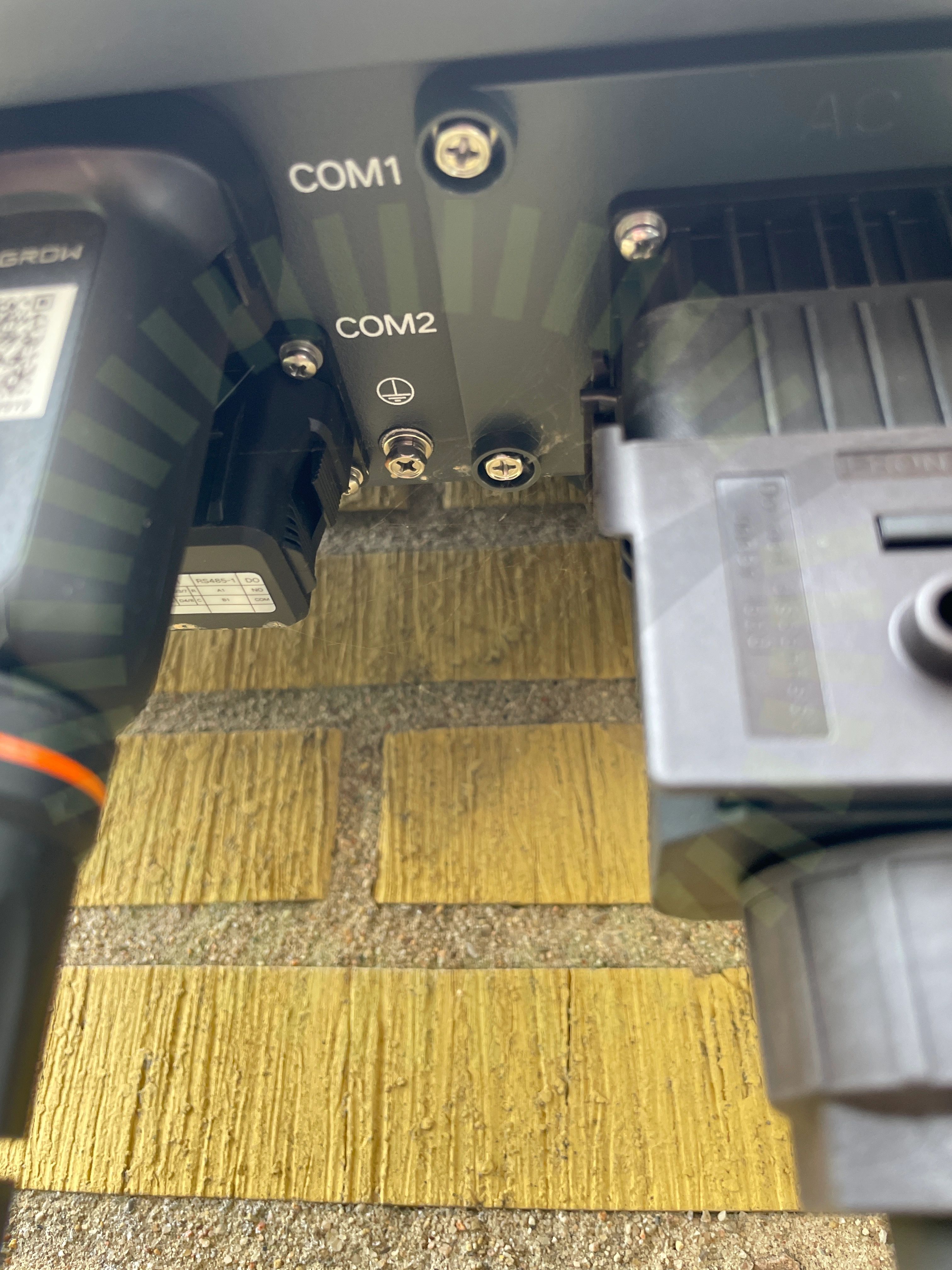

7.2 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

SG3.0-20RT-UEN-Ver18-202212, Sida 32-34

Godkända kontrollpunkter

31/35
AC Anslutning VäxelriktareAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

2/35
DC Max StrömSträngdesign
