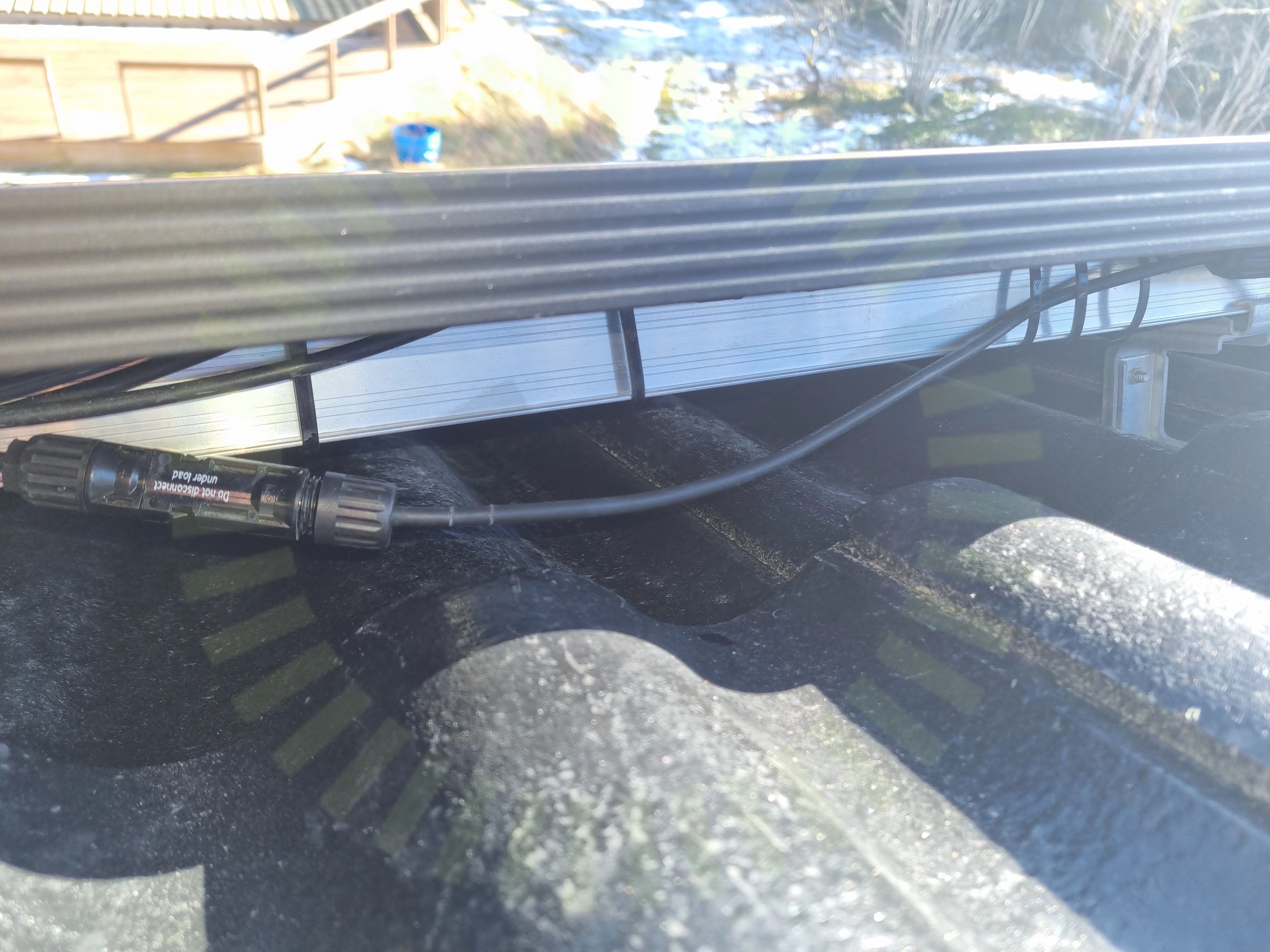

1.1 Kabeluppfästning
Inte godkändKablar är monterade så att det finns risk att kablaget skadas över tid.
SS 436 40 00 (712.521.101 och 522.8.4)
Besiktningsrapport
8.6
Installation genom
Svea Solar
Datum
15 mars 2023
Ort
Svärtinge, Östergötlands län
86% godkända14% ej godkända
Om installationen
PanelerTrina: Vertex DE09.08
OptimerareSolarEdge: S-Serie
MontagesystemESDEC Lutande Panntak
VäxelriktareSolarEdge: SE12.5K-SE20K
TillbehörSäkerhetsbrytare AC
Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
ESDEC Lutande Panntak
Anmärkningar
7/30

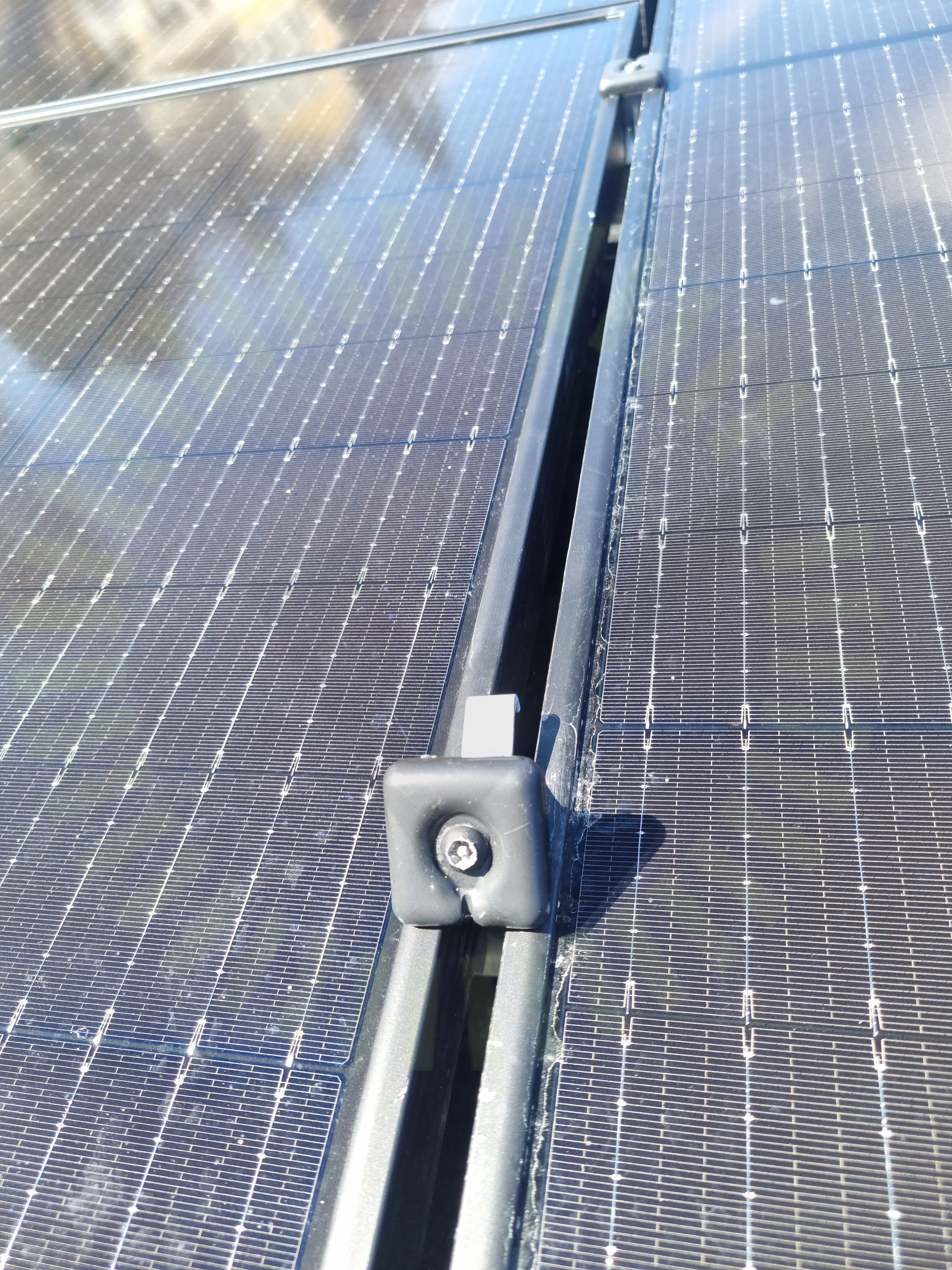

1.2 Mittklämmor
Inte godkändMittfästen är inte monterade enligt tillverkarens anvisningar.

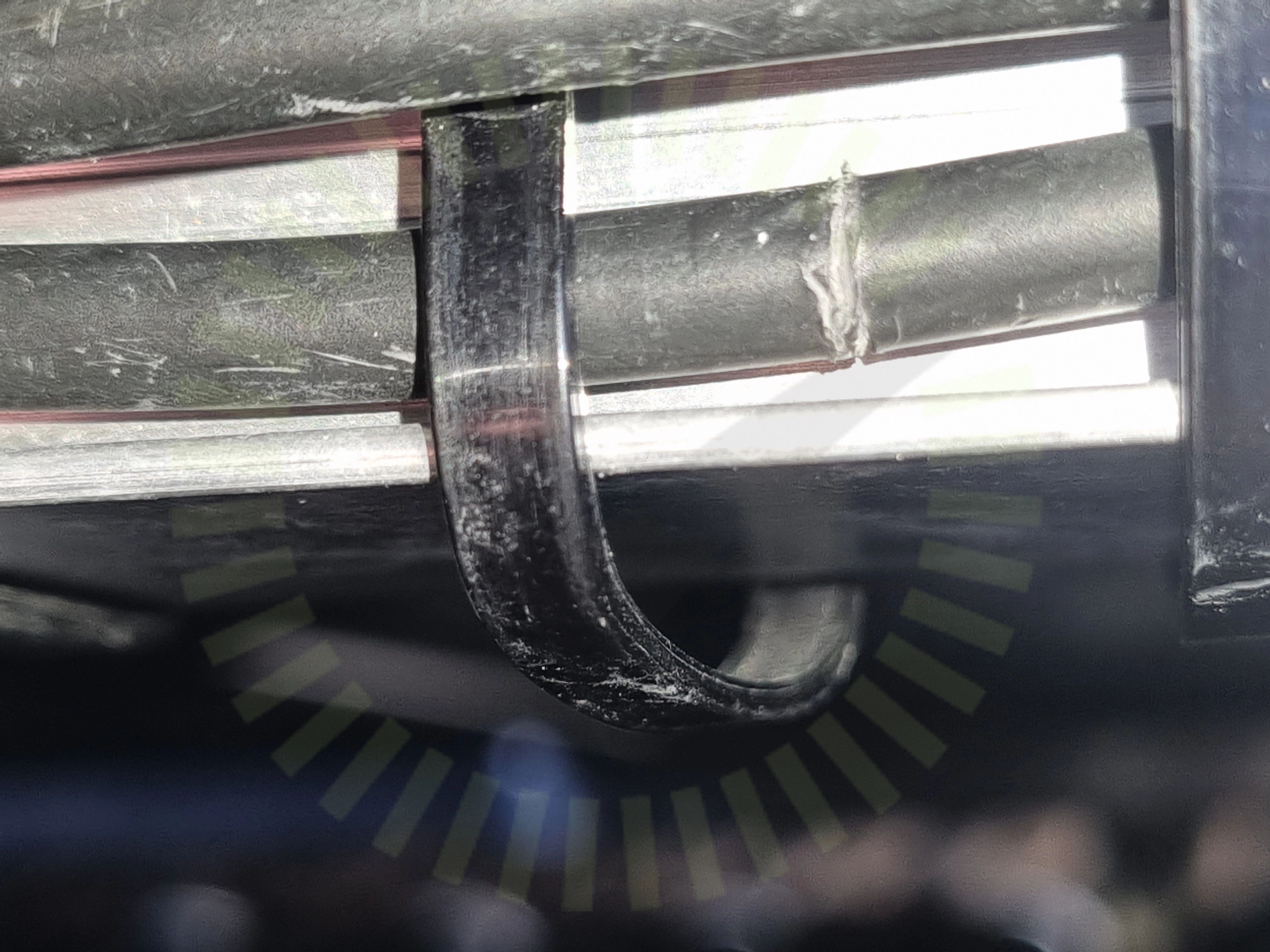

1.3 Skador
Inte godkändKablage skadat
1.4 Snö- och Vindlastberäkning
RekommendationLastberäkningen saknar detaljerat panelsegment.
Tillverkarens montageanvisningar

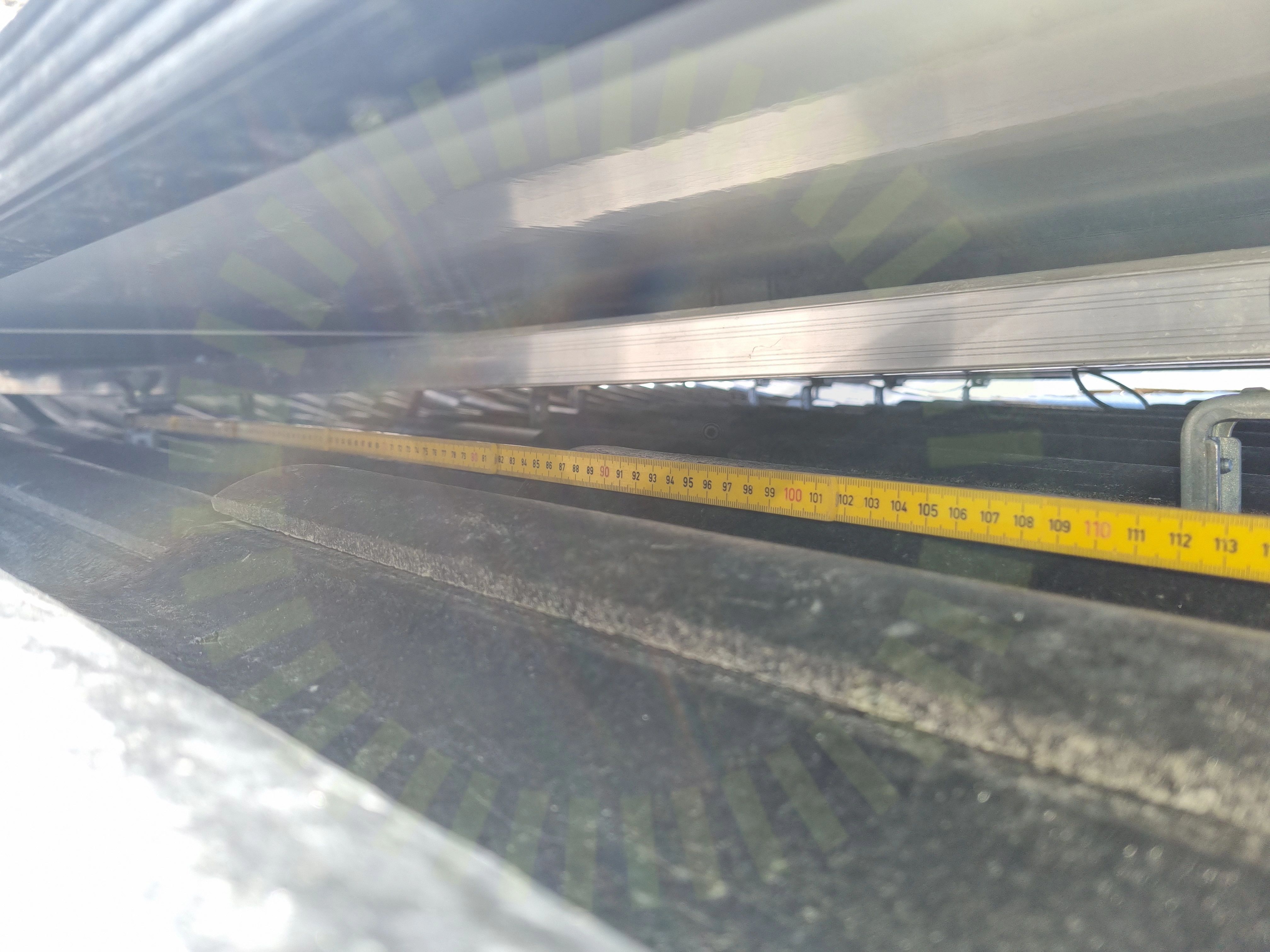

1.5 Takkrokarnas CC
RekommendationEndast lastberäkning från Svea solar som säger 900cc uppmätt 110 på taket med landskapsmonterade paneler annars 600cc
Snö- och vindlastberäkning

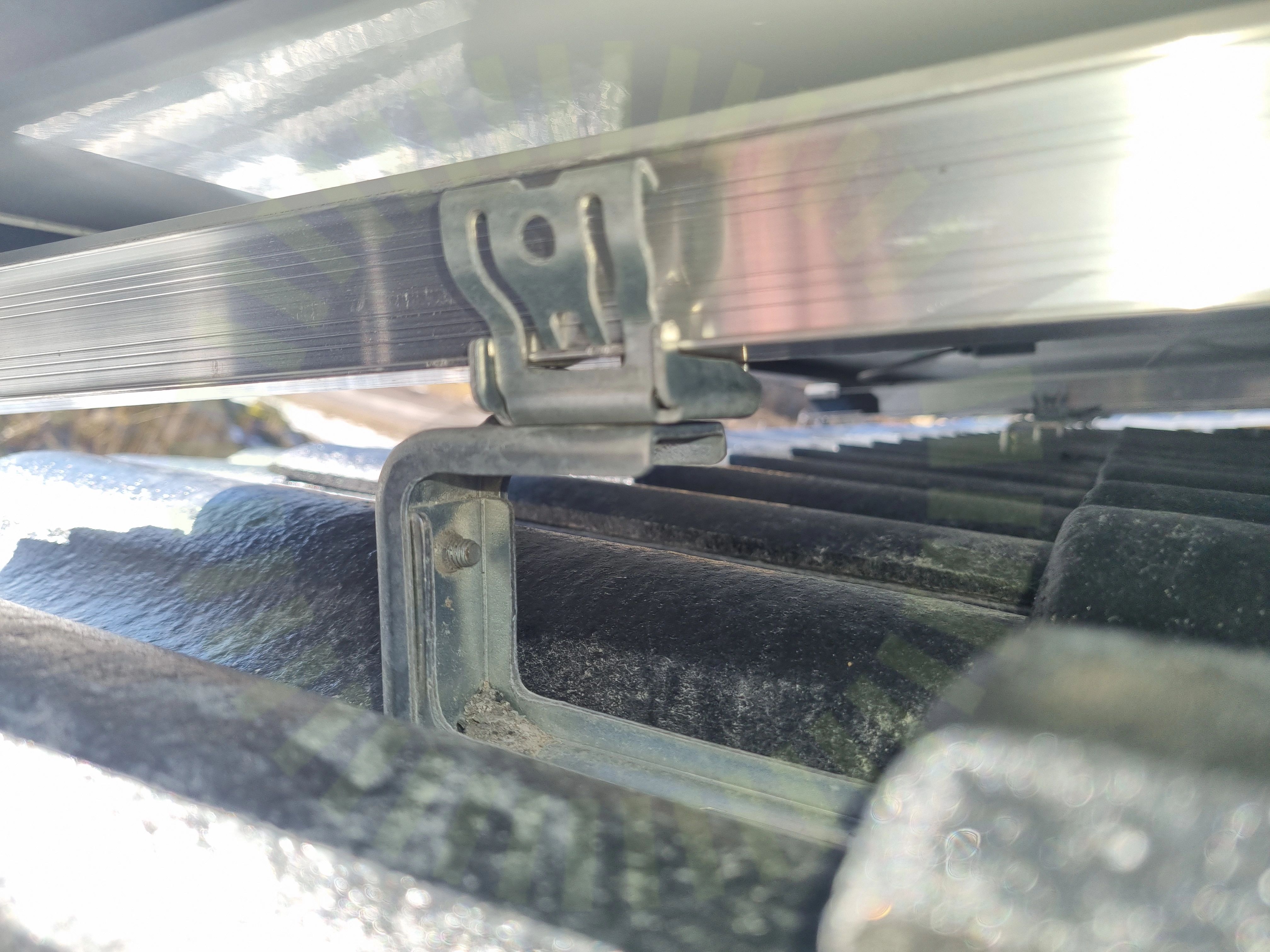

1.6 Skenornas infästning
Inte godkändSkenan är inte fäst i infästningsmaterialet korrekt.
BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

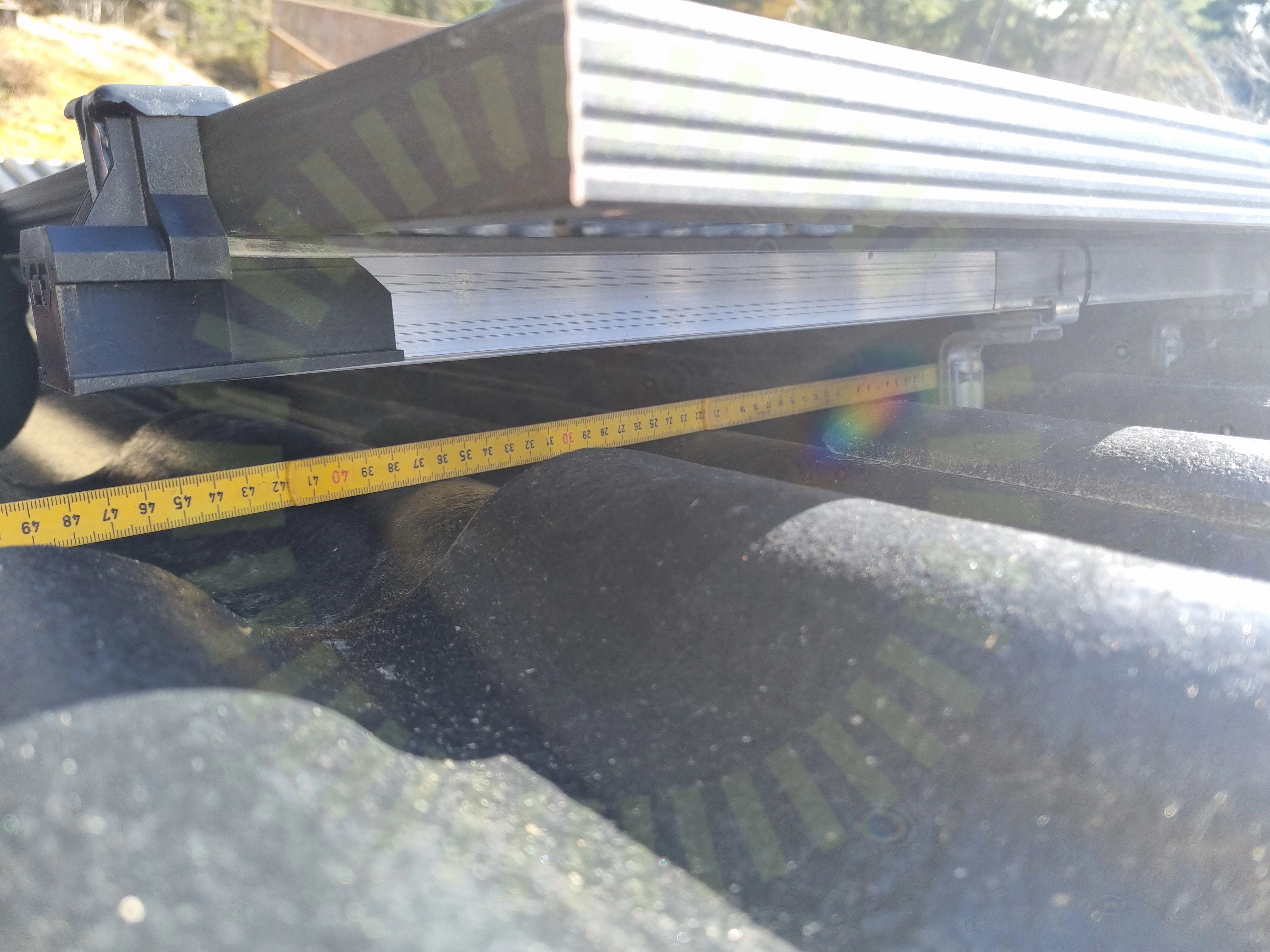

1.7 Skenornas överhäng
Inte godkändÖverhänget från sista infästningskrok är inte korrekt.
BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25
Godkända kontrollpunkter
22/30Använd skruv för klämmaDräneringshål pekar neråtFrämmande materialKlämmans placering i skenaLäktinfästningPanelramens höjdPanelstorlekShimsSkada på klämmorSkarp kantSkenans utstick för klämmaSkenornas infästningSkyddSkenskarvarSäkerhetsavståndTakets lutningTakgenomföringTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor
Ej tillgängligt vid besiktning
1/30Termisk brytpunkt skenor
SolarEdge: S-Serie
Godkända kontrollpunkter
5/5DragavlastadeFastsäkring av produktKompatibilitetKontakterPlacering
SolarEdge: SE12.5K-SE20K
Anmärkningar
3/33

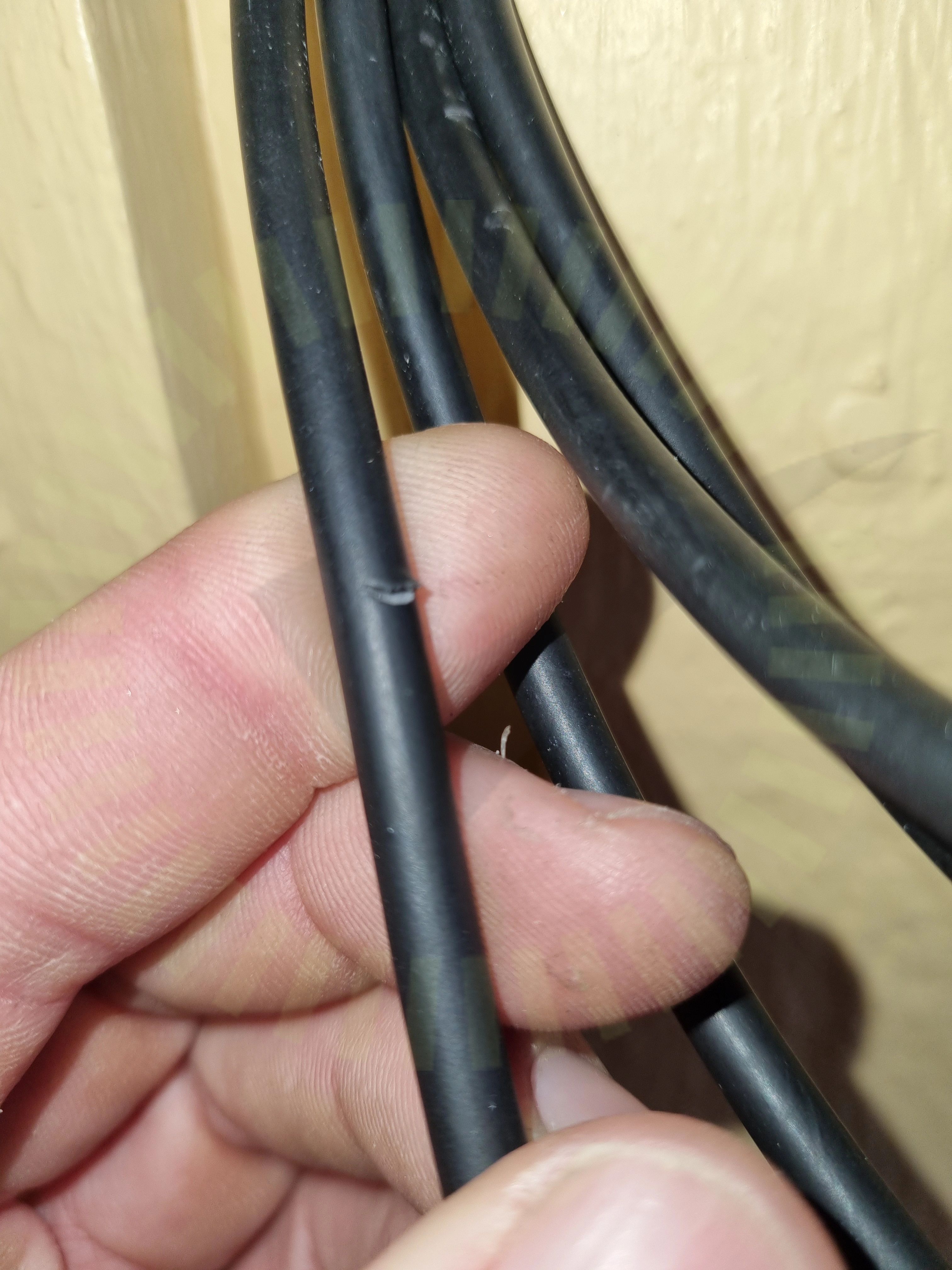

3.1 DC Kablage skada
Inte godkändSynliga skador finns på kablaget.

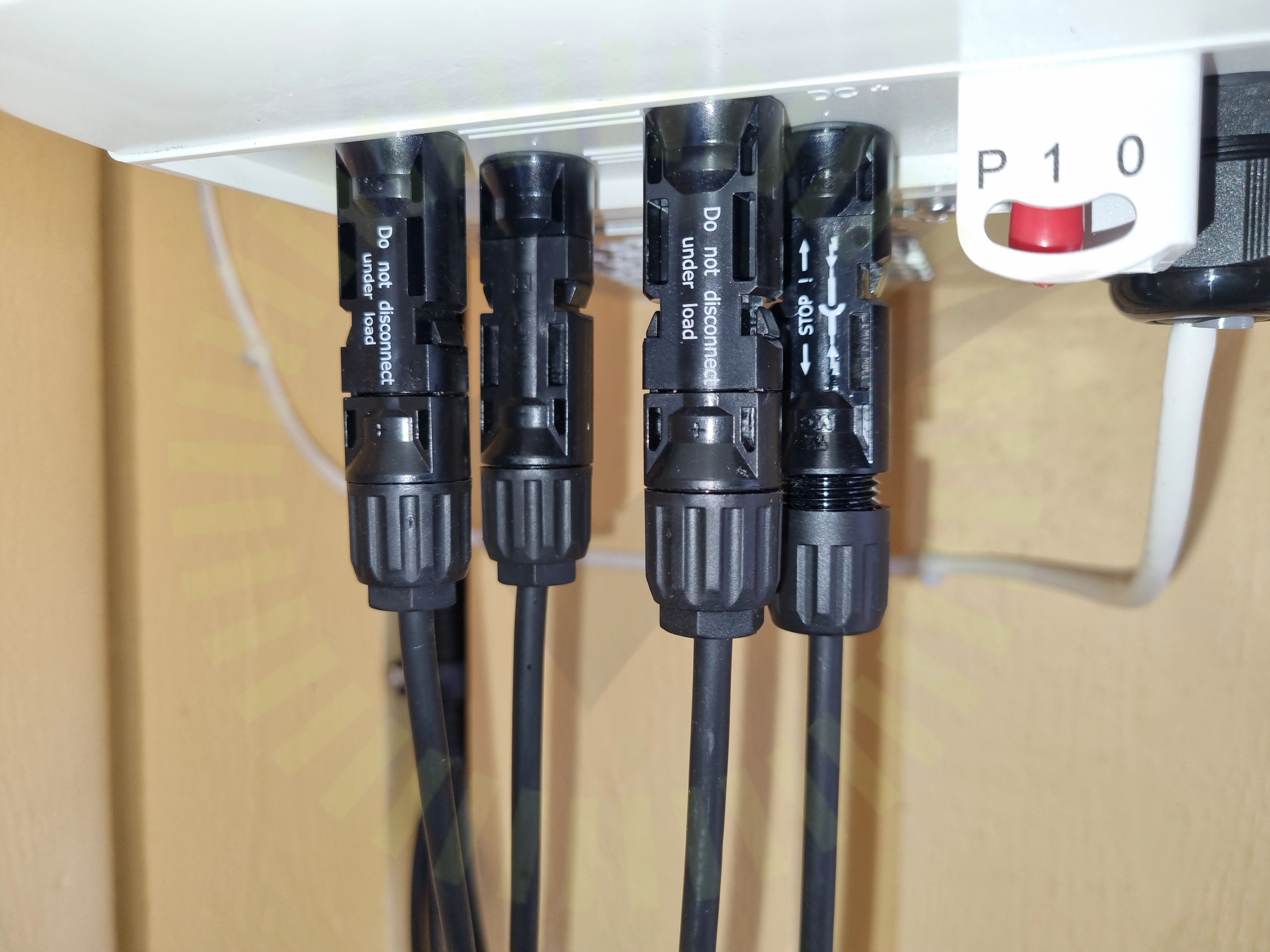

3.2 DC Kontakter anslutning
Inte godkändBottnade kontakt,
Tillverkarens anvisningar

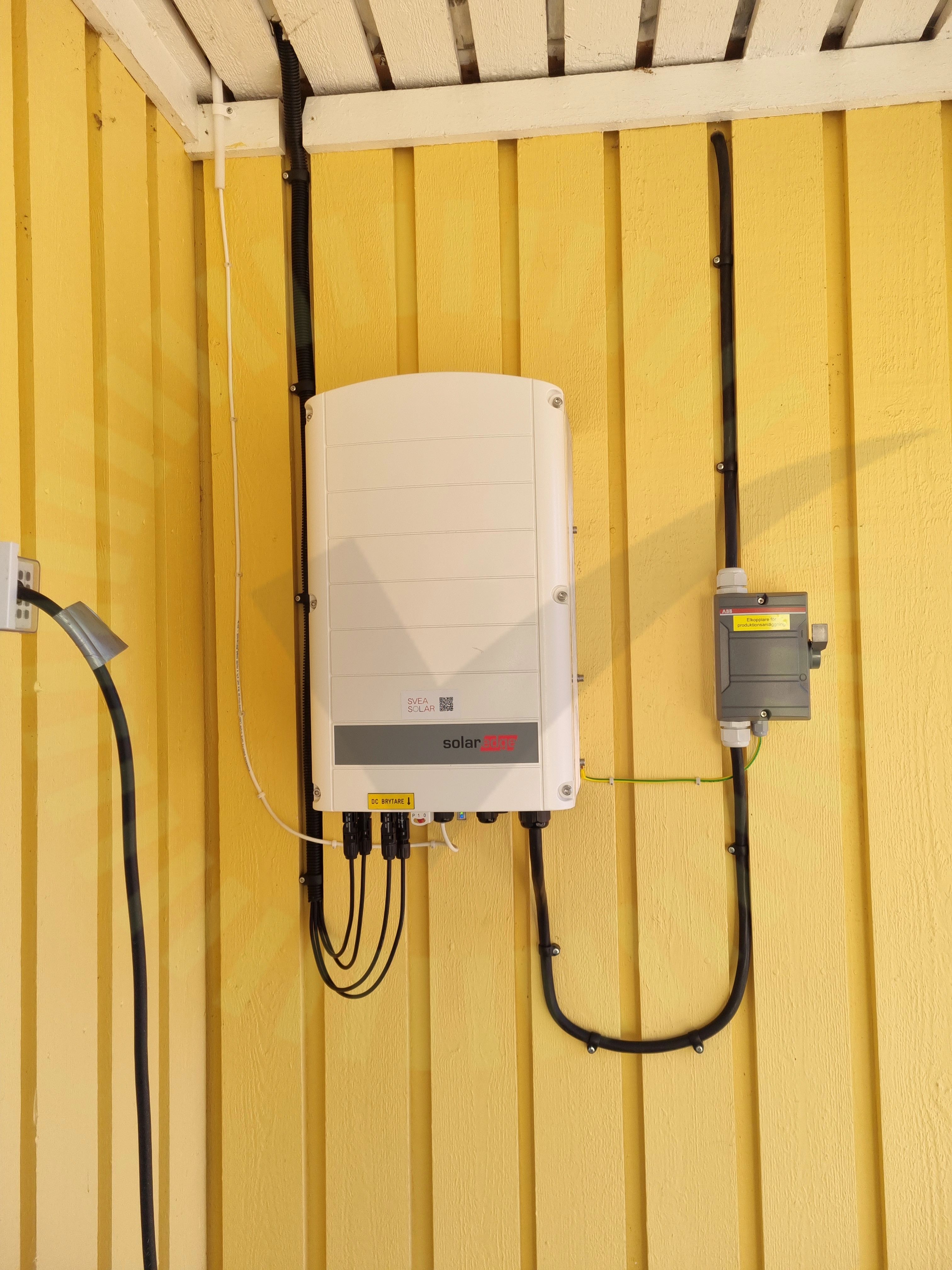

3.3 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6
Godkända kontrollpunkter
30/33AC Anslutning VäxelriktareAC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvståndAvtalDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter stressFastsäkring av växelriktareFörskruvningHuvudsäkringInformering av solcellerInfästningLedare fastspändaMärkningMätprotokoll DCSträngschemaSäkringsdimensionTillförlitligt fästTätningsinsattsVarning för backspänningVentilationVinkelVäxelriktarens kontakter
Säkerhetsbrytare AC
Godkända kontrollpunkter
6/6BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad
Tak 1, Trina: TSM-DE09.08 380-395W
Anmärkningar
1/1

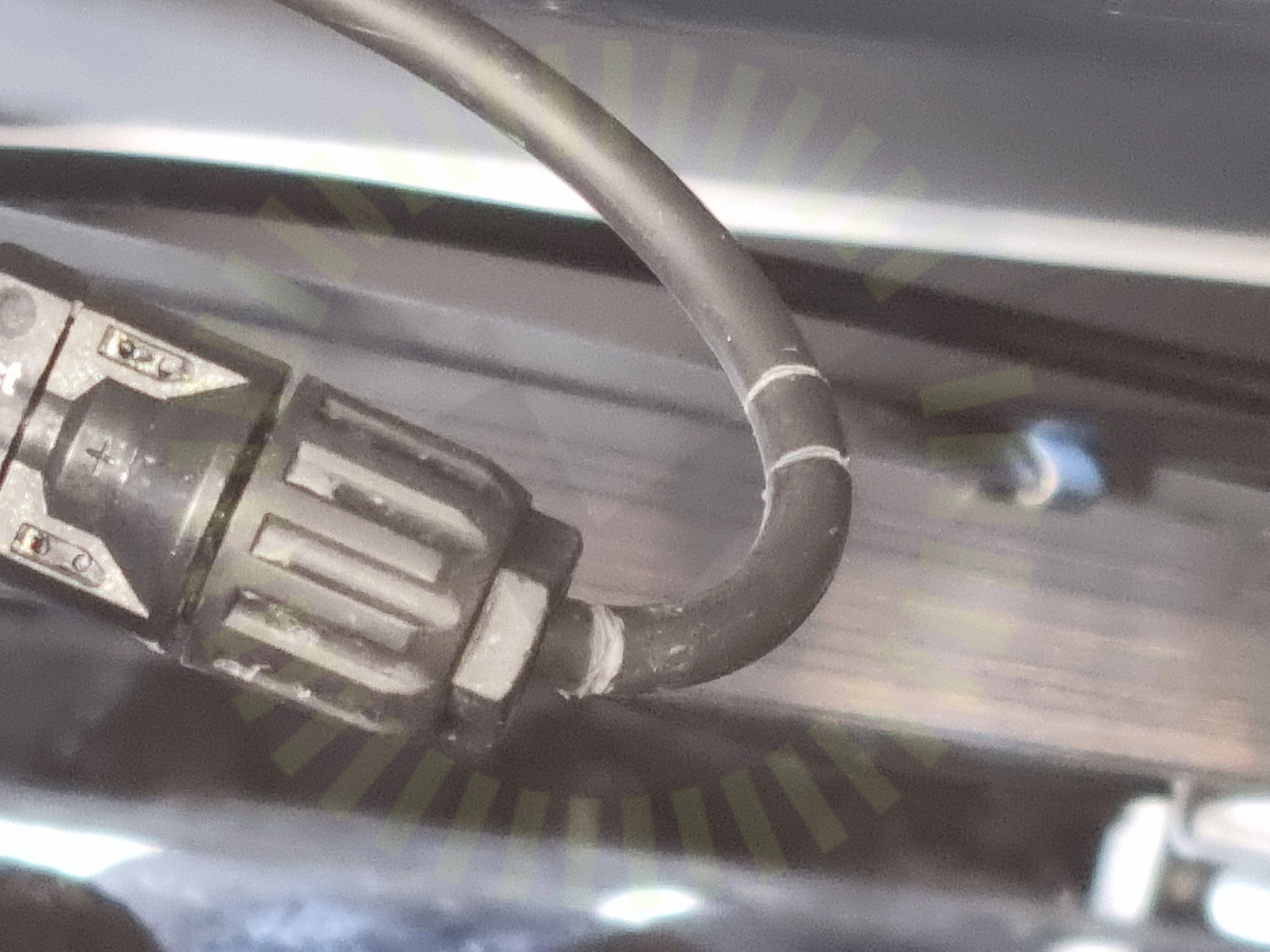

5.1 Skador kablage dc tak
Inte godkändMan har märkt upp strängarna, kablage genom att göra märken i kabel med tång på flertal ställen.
Trina: TSM-DE09.08 380-395W
Anmärkningar
4/16

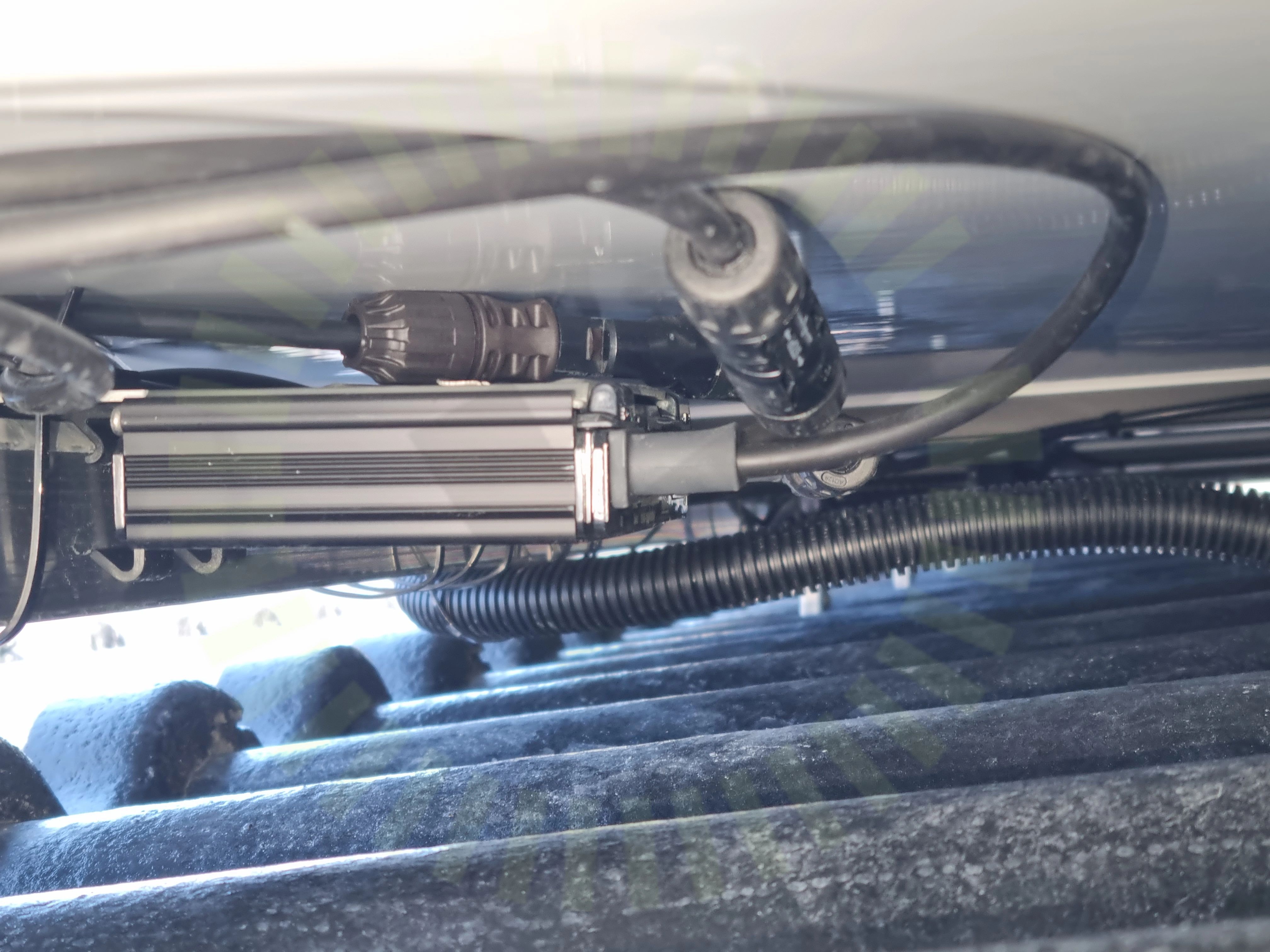

6.1 Föremål mot bakstycke
Inte godkändFöremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

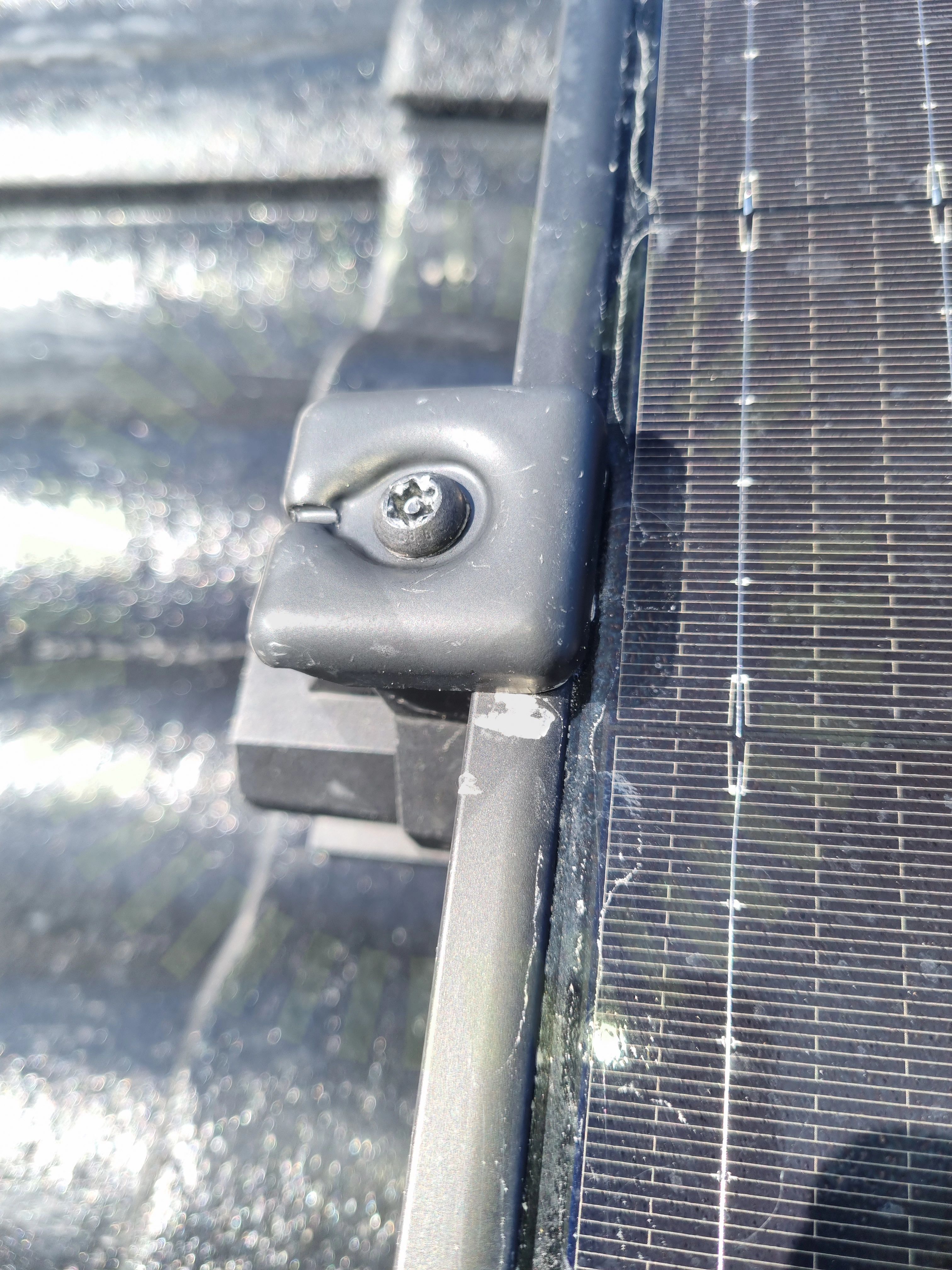

6.2 Skador panel
Inte godkändSkador noterade på panelerna.
6.3 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon.
TRINA SOLAR USER MANUAL vertex series modules, December 2022 sida 18-22.

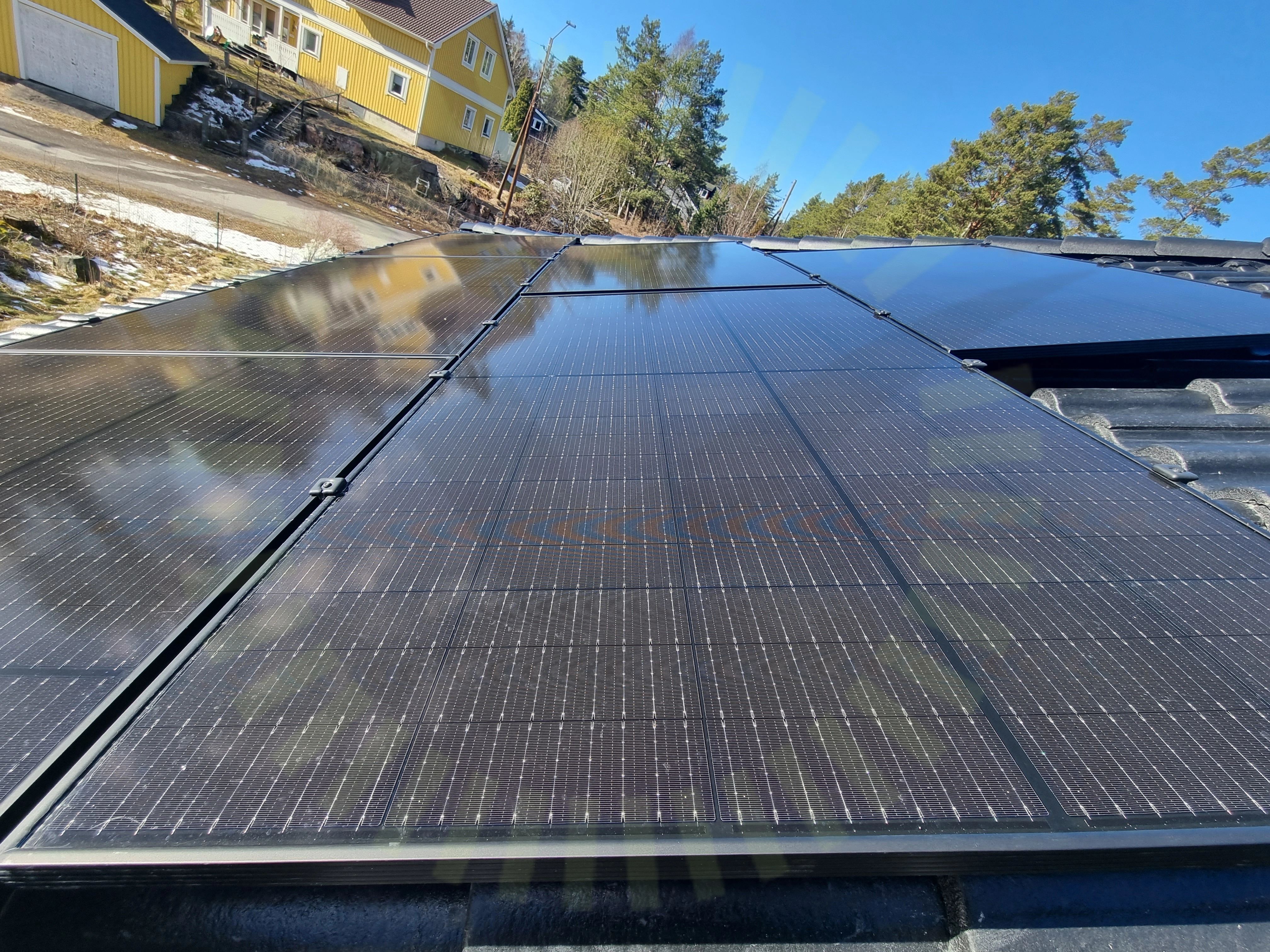

6.4 Spänningar i ram
Inte godkändPanelernas ram är monterade så spänningar skapas i ramen.
Godkända kontrollpunkter
11/16Avstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas överlappningKontakterKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaStress på kontakter
Ej tillgängligt vid besiktning
1/16Strängförläggning
