1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
9.2
Installation genom
Raymond
Datum
26 september 2023
Ort
Stenungsund, Västra Götalands län
91% godkända9% ej godkända
Om installationen
PanelerRaymond: SVERIGEPANELEN SuperPower
OptimerareFerroAmp: SSO 8kW
MontagesystemK2: SingleRail: CrossHook 3S
VäxelriktareFerroAmp 14kVA
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
Installerad av Raymond som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
1/3Godkända kontrollpunkter
2/3AvtalSträngschema
Optimerare
Anmärkningar
2/18

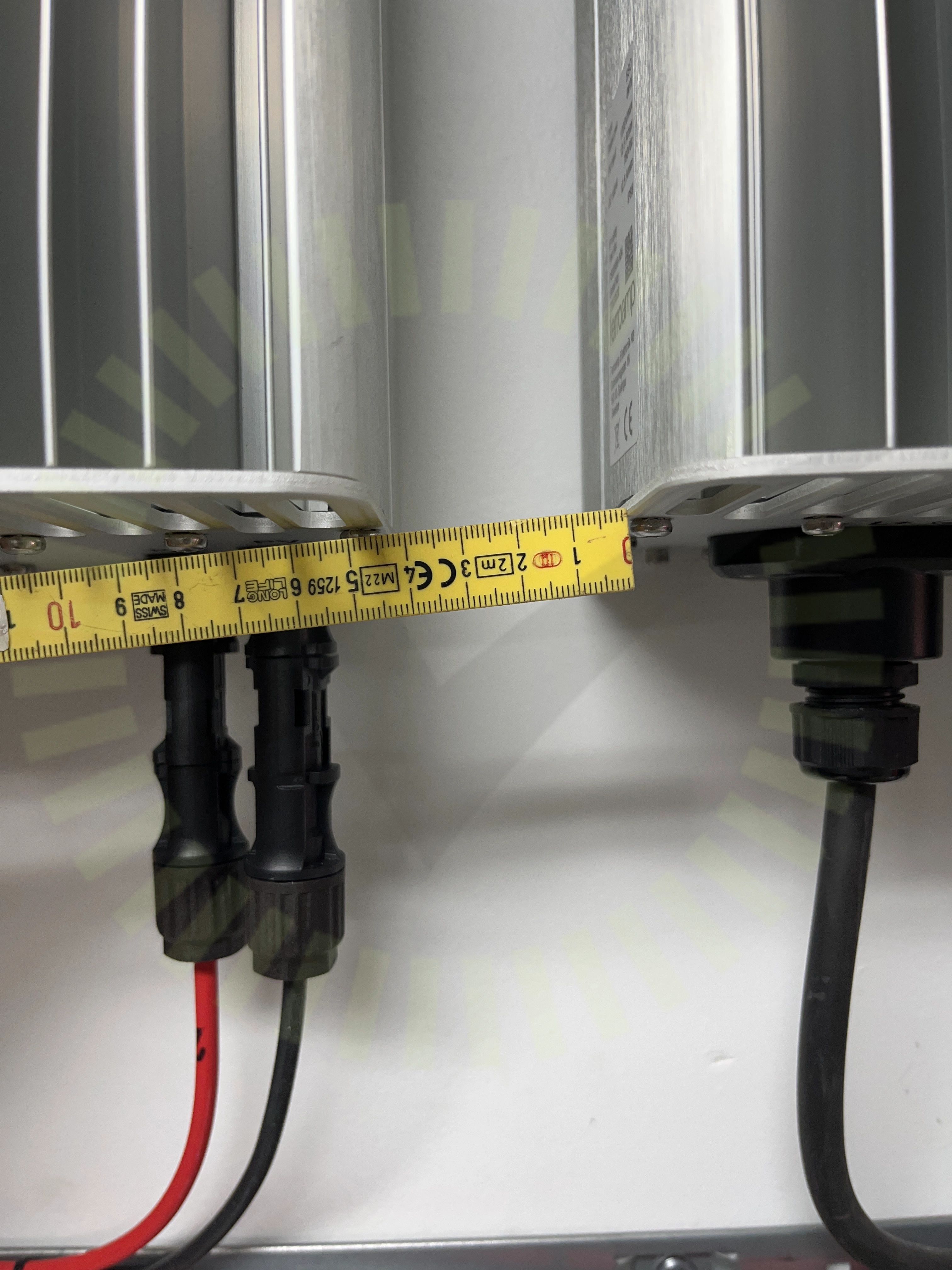

2.1 Avstånd närliggande objekt
Inte godkändSSO är placerade för nära varandra.
FerroAmp: SSO Manual Rev C02 191107, Sida 6

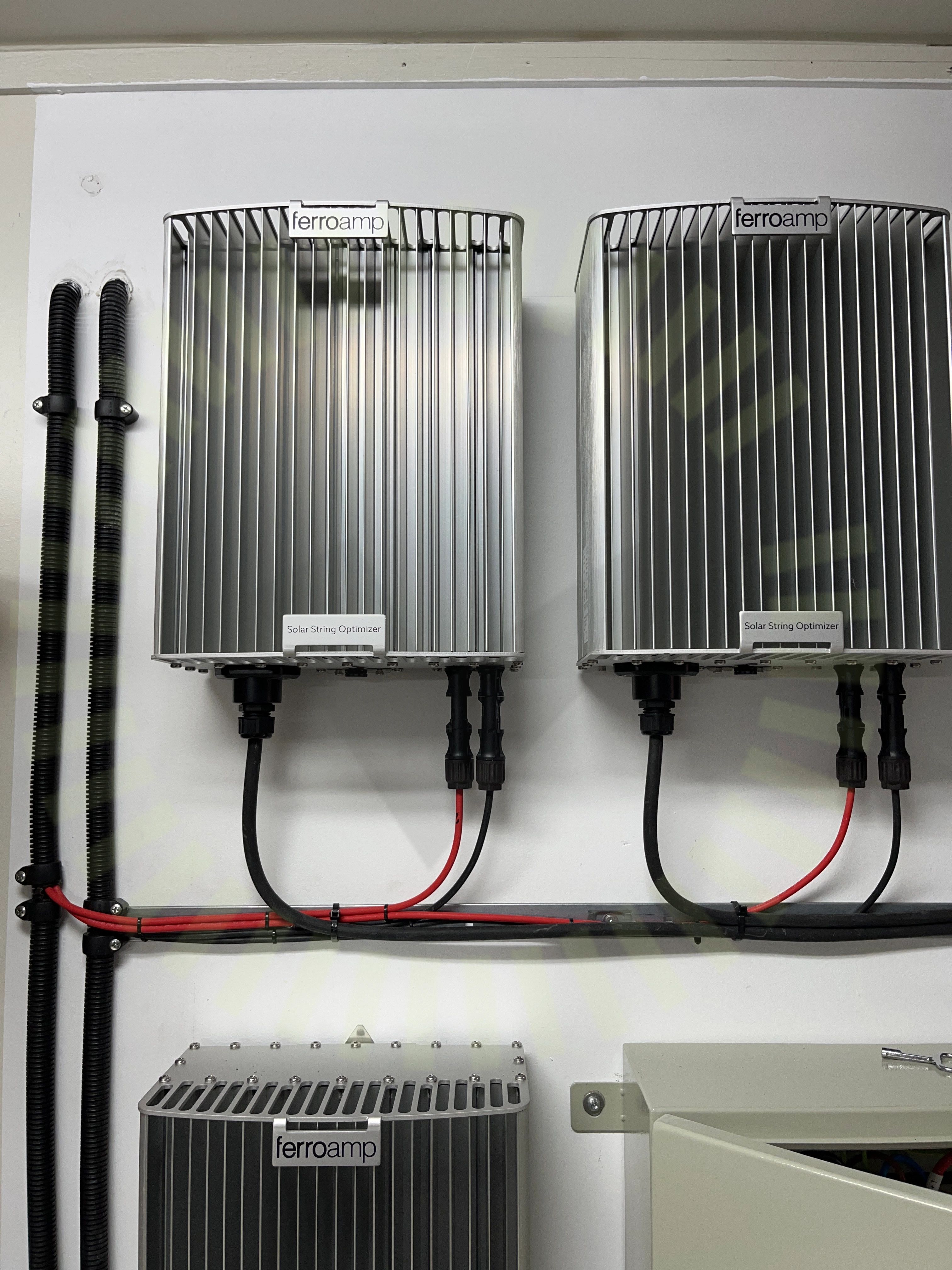

2.2 Fastsäkring av produkt
Inte godkändOptimeraren vänster uppe sitter löst.
FerroAmp: SSO 8kW: Manual, sida 4
Godkända kontrollpunkter
16/18DC Max SpänningDC Max StrömDC Min SpänningDirekt solljusDragavlastadeFastsäkring av produktFörskruvningKabelKabeldimensioneringKontakterMax total effektPlaceringPlaceringSkadaVäderskyddVärmeutveckling
Säkerhetsbrytare AC
Anmärkningar
1/8
3.1 Förskruvningar
Inte godkändFörskruvning håller inte om kablage. Går att röra in och ut.
Godkända kontrollpunkter
7/8AnslutningBöjradieEgenskaperIdentifieringInfästningPlaceringYttre påverkan
Tak 1, K2: SingleRail: CrossHook 3S
Anmärkningar
2/29

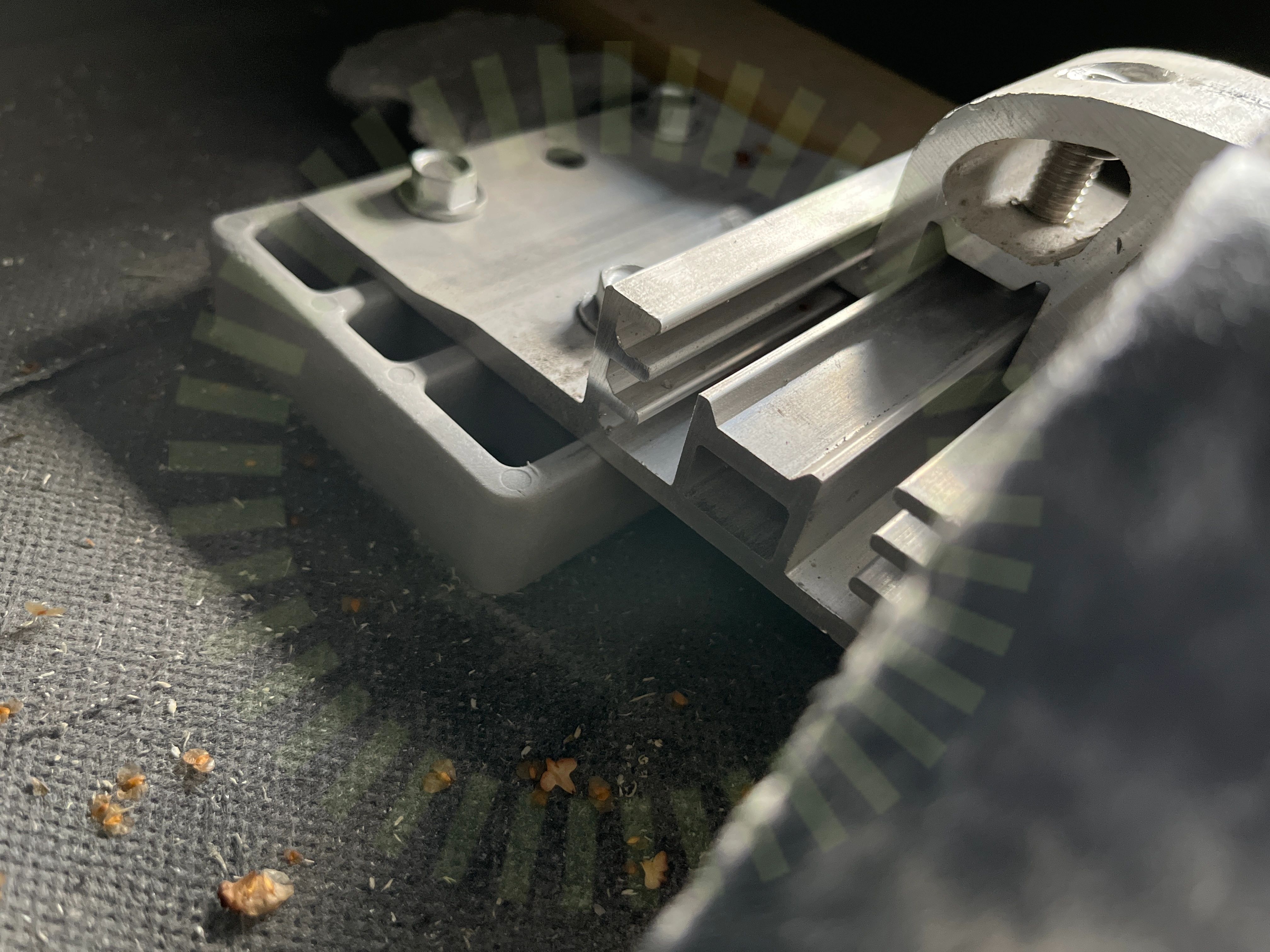

4.1 Infästning utanför takstol
Inte godkändKroken i bild är inte korrekt monterad utanför takstol. Monteringen uppfyller inte tillverkarens anvisning om infästning utanför takstol.
SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 19
4.2 Korslager: Skenornas infästning
Inte godkändKorsskenor är inte korrekt monterade. Infästningar för varje skenpar ska peka mot varandra.
SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 17
Godkända kontrollpunkter
27/29DC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningarKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKorslager: Skenornas överhängKorslager: SkenskarvarMittklämmorPlaceringSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenors avstånd till varandra korslagerSkenskarvarSkruvar korrektSnö- och VindlastberäkningTakets lutningTakgenomföringTakkrokarnas CCTakstolsinfästningTvådelad takkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor
Tak 1, Raymond: SVERIGEPANELEN SuperPower
Anmärkningar
2/15

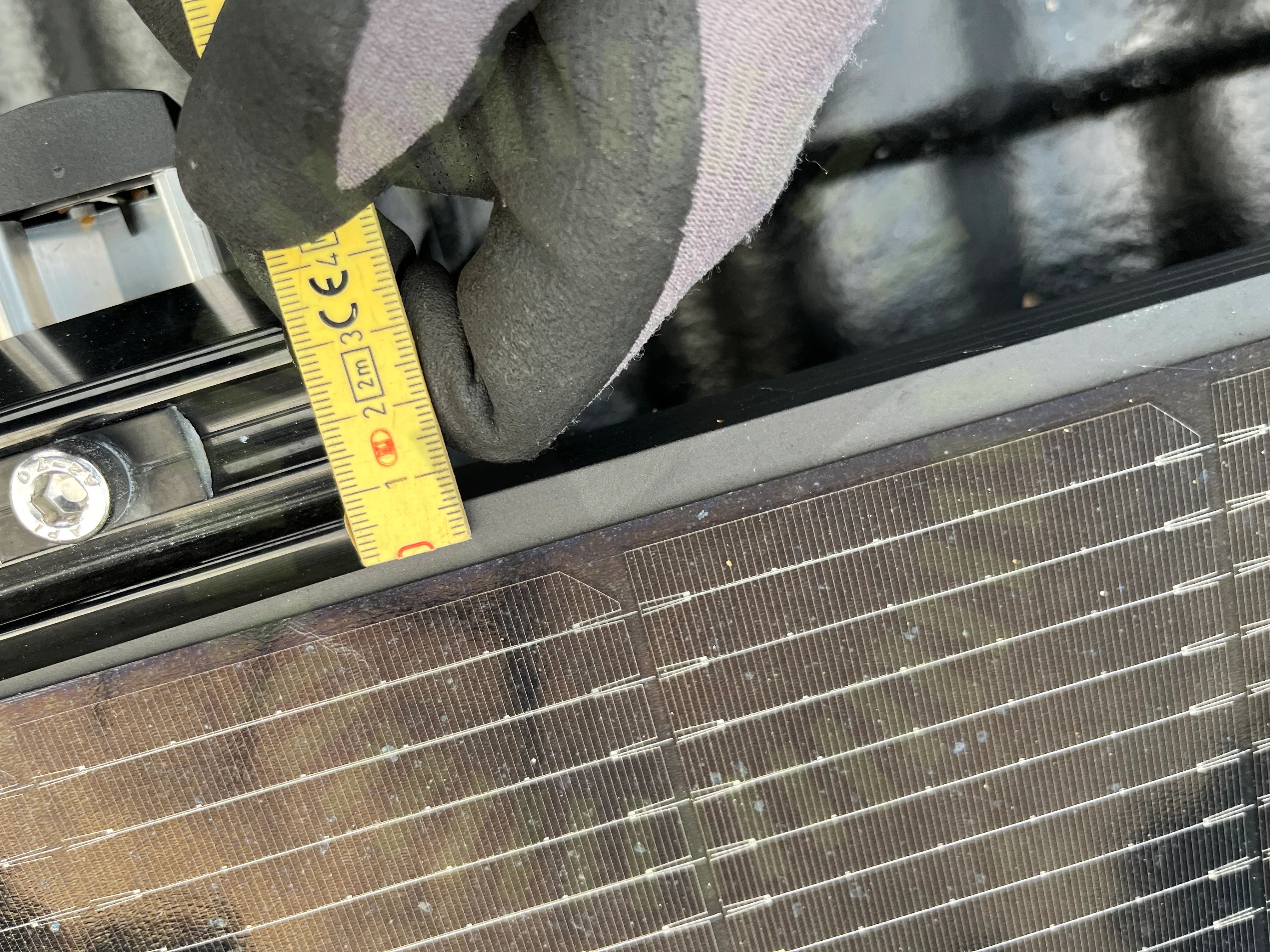

5.1 Klämmornas överlappning
Inte godkändKlämmor är vridna och överlappar inte korrekt med ramen.

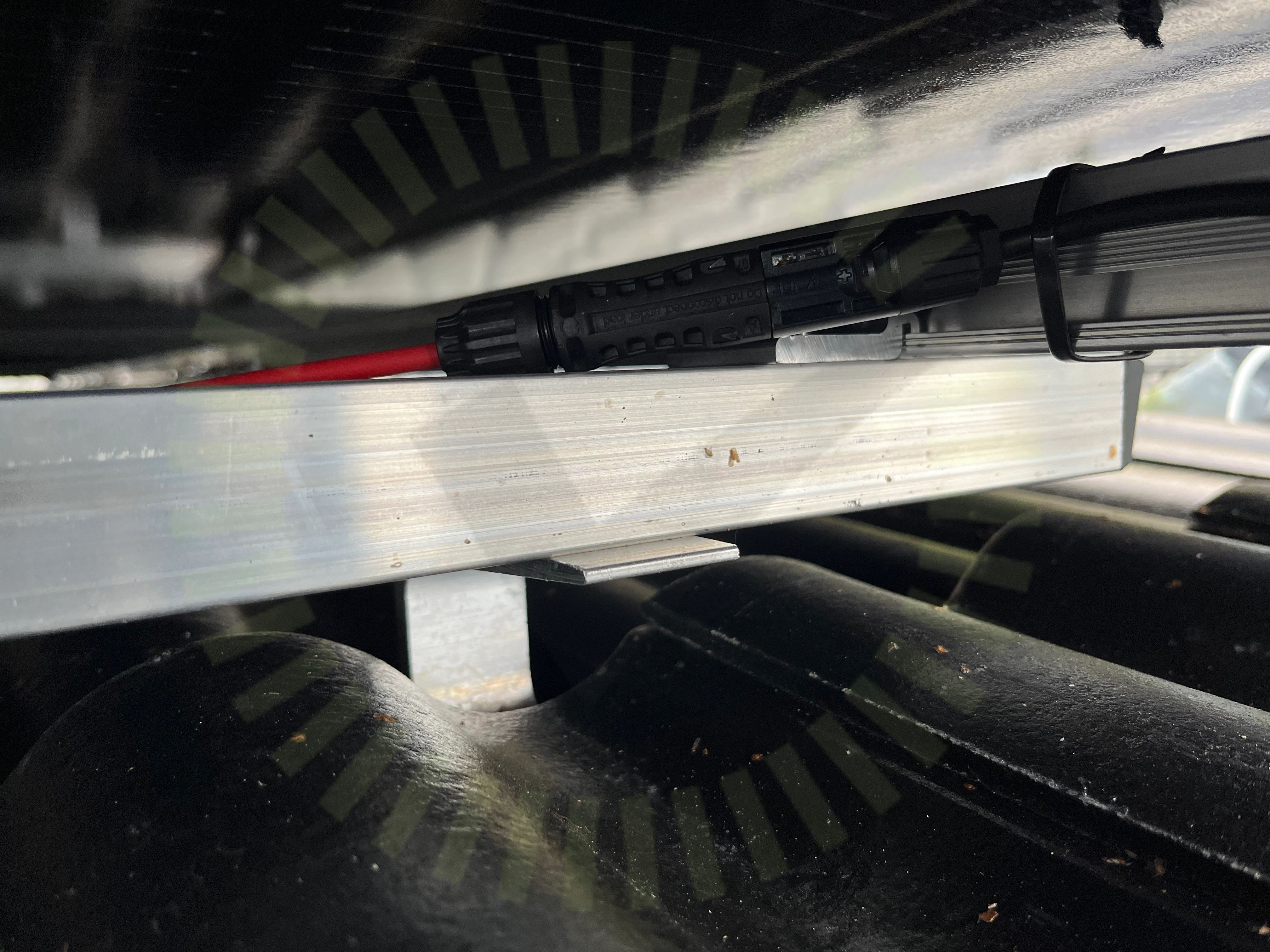

5.2 Förbindelse av kontakter
Inte godkändDC kontakter i förbindelse är från olika tillverkare.
SS 436 40 00, 712.526
Godkända kontrollpunkter
13/15Avsaknat underlagDräneringshålFöremål mot bakstyckeKlämmornas placeringKontaktdonPanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Undercentral
Godkända kontrollpunkter
7/7BöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring
Varselmärkning
Anmärkningar
1/5
7.1 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
4/5Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänning
Växelriktare
Anmärkningar
3/34

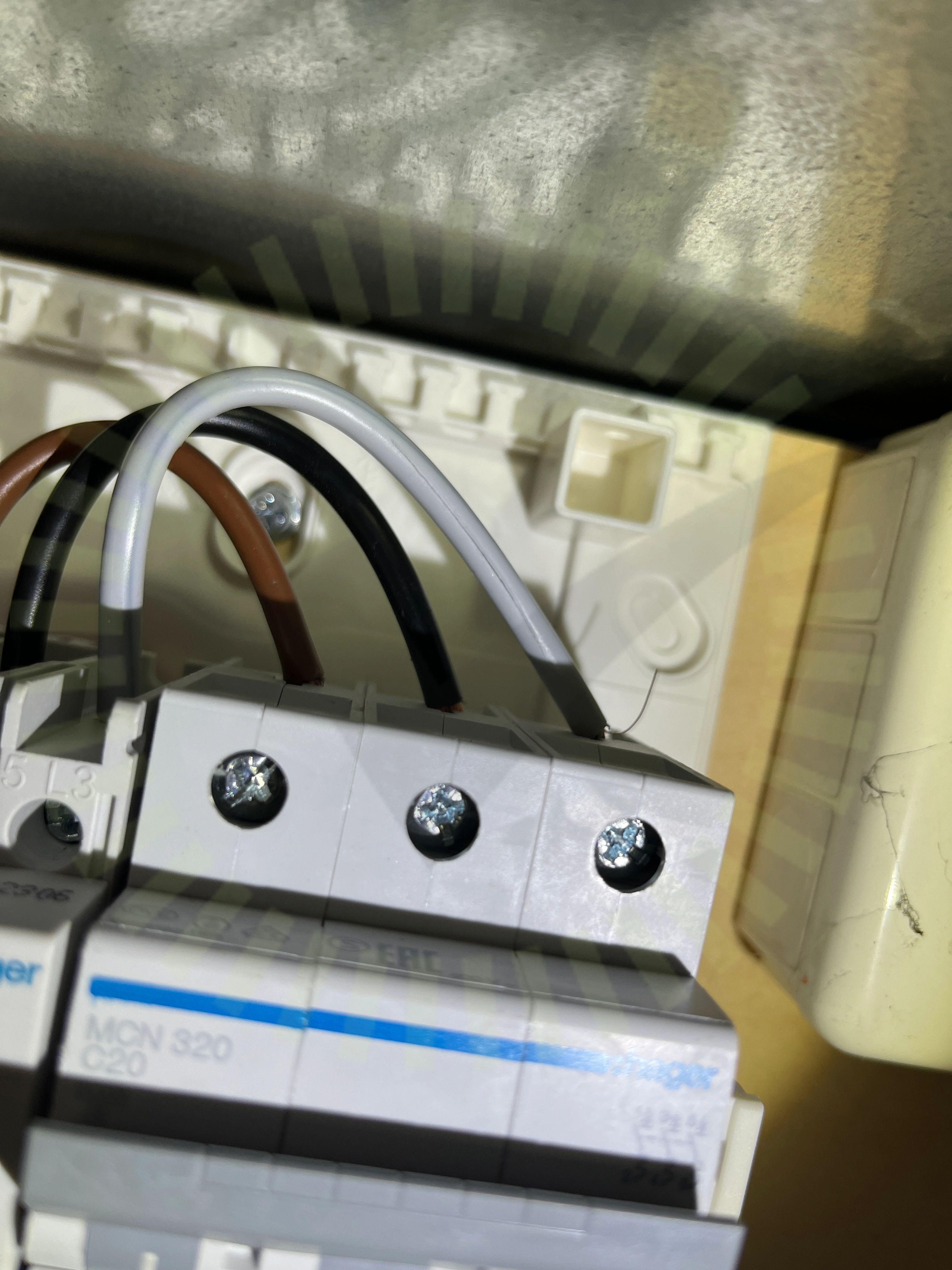

8.1 Anslutning av ledare
Inte godkändKardeler spretar från plint. Det är även en skada på den grå kabeln efter att man skalat kabeln.

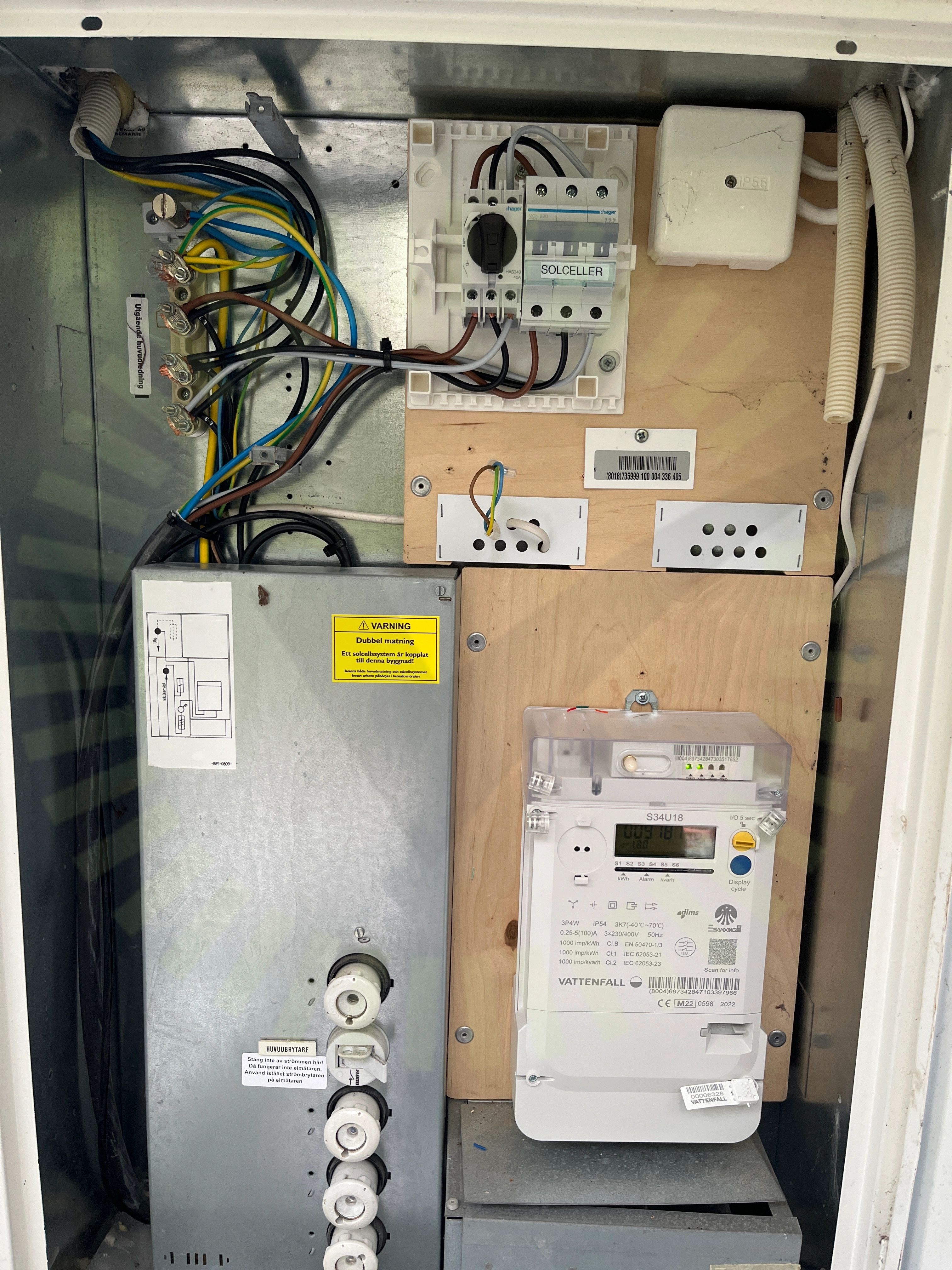

8.2 Dubbel matning
Inte godkändStigare till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kablen rekommenderas.

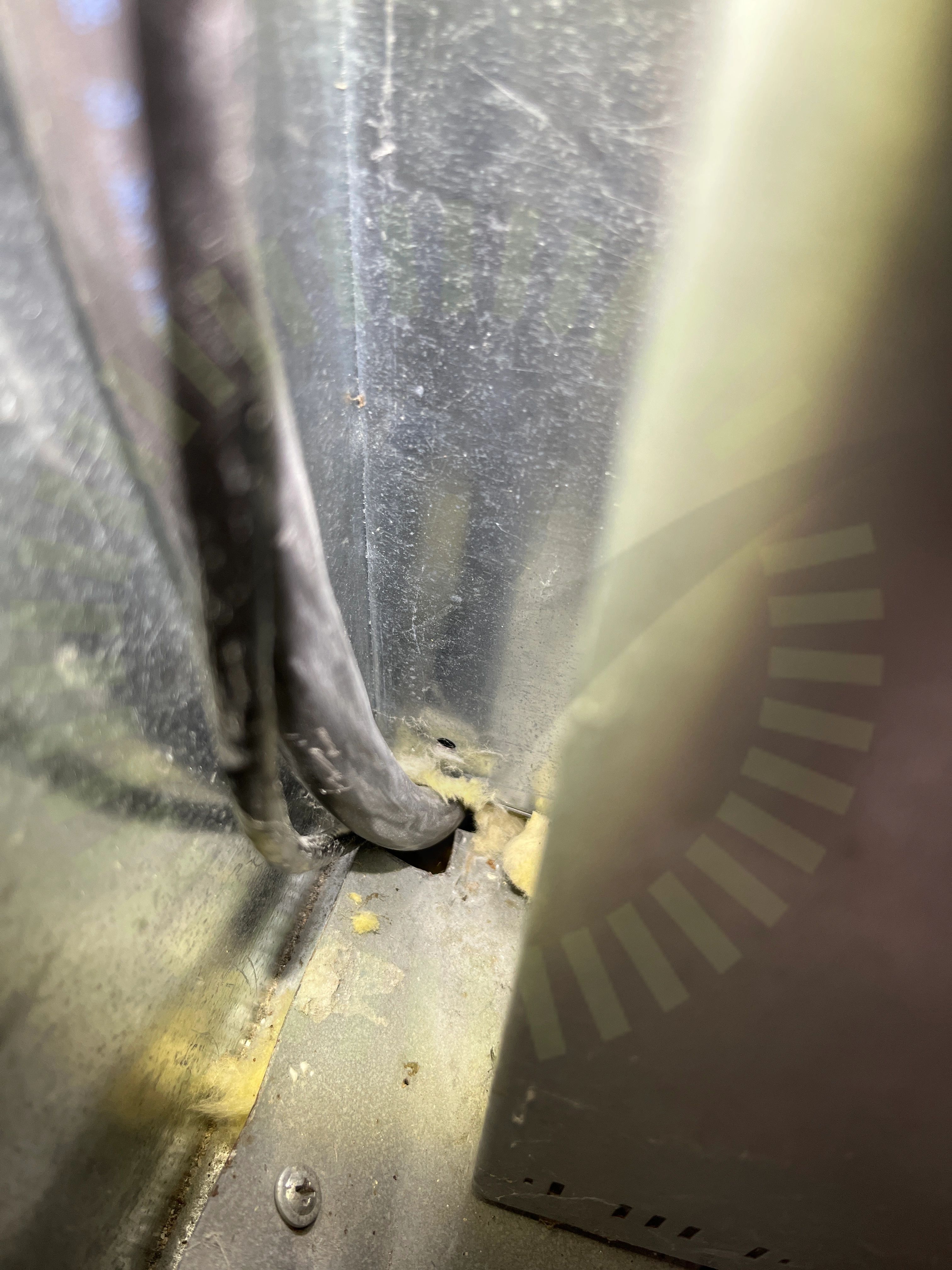

8.3 Skarp kant
Inte godkändKablage ligger mot skarp kant.
Godkända kontrollpunkter
31/34AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAnslutning till Power Distribution boxAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningInternetKabelKabeldimensioneringLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageStress på kontakterSträngdesignStrömtransformatorerSäkringTillgänglighetVäderbeständigt materialVärmeutvecklingVäxelriktarens IP klassning
