Besiktningsrapport

9.6
x

Installation genom

SO Solkraft AB

Datum

19 september 2024

Ort

Järfälla, Stockholms län
Fästens placering
Genomföringar
Informering av solceller
95% godkända5% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10RT-B54HBB
MontagesystemWeland Stål: Råspont
VäxelriktareSunGrow: SH5-10RT-20
TillbehörSäkerhetsbrytare AC
TillbehörCHINT: Sungrow DTSU666-20
TillbehörUndercentral
SO Solkraft AB

Installerad av SO Solkraft AB som har ett högt snittbetyg på 9.3 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Smartmätare

Anmärkningar

1/7
Beröringsksydd

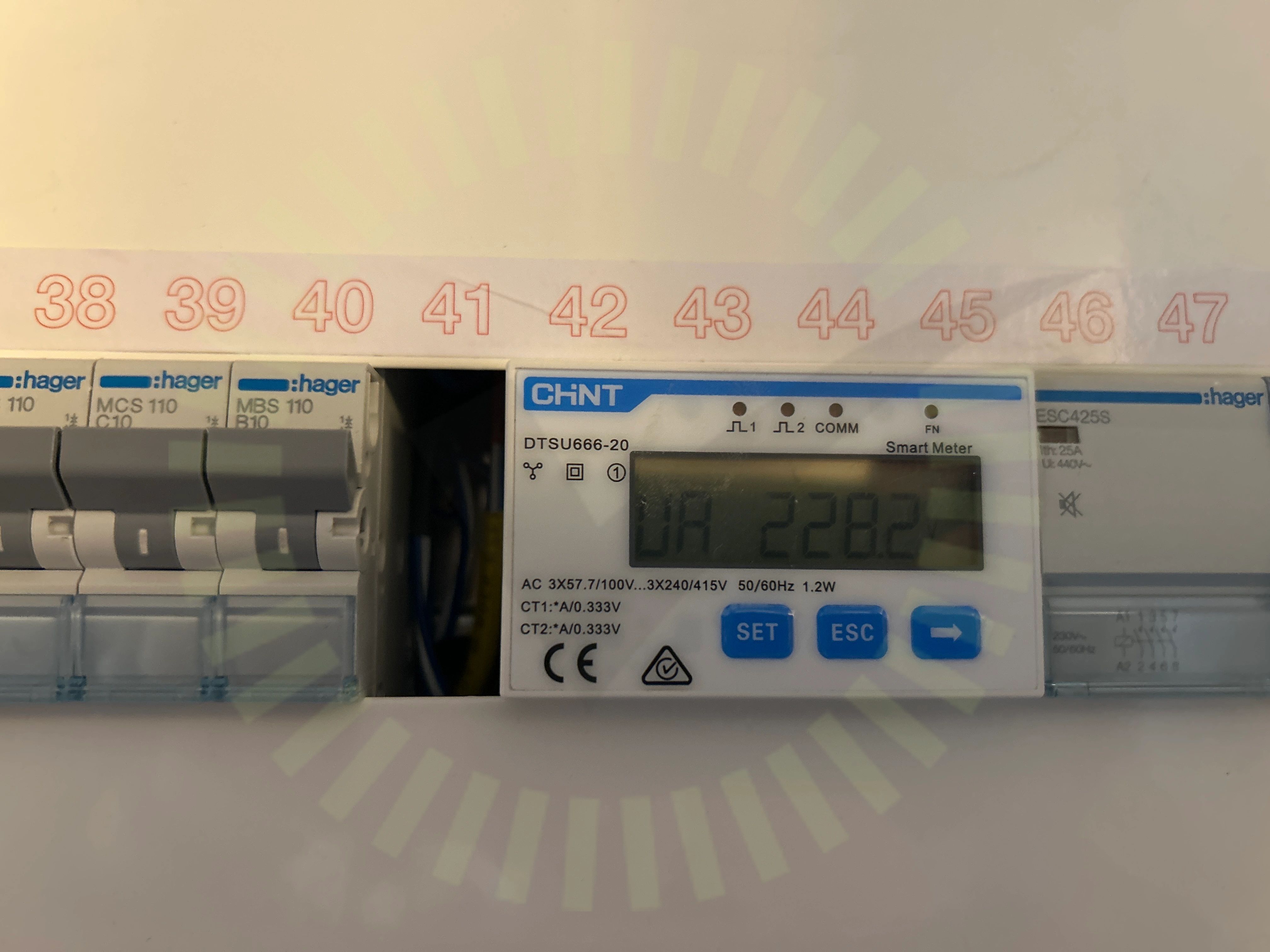

2.1 Beröringsksydd

Inte godkänd

Beröringsskydd uppfylls ej. Täcklock saknas.

SS 436 40 00 (412.2.2)

Godkända kontrollpunkter

6/7
Anslutning av CT klämmorFastsäkring av produktMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7
Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, DMEGC: DM(XXX)M10RT-B54HBB

Anmärkningar

1/18
Fästens placering

4.1 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202311, Sida 13

Godkända kontrollpunkter

17/18
Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmans överlappningKlämmornas storlekKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 1, Weland Stål: Råspont

Godkända kontrollpunkter

21/21
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämmorPlaceringRåspontsinfästningSkadorSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningTakgenomföringTakkrokarnas CCTvådelad TakkrokUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor skena

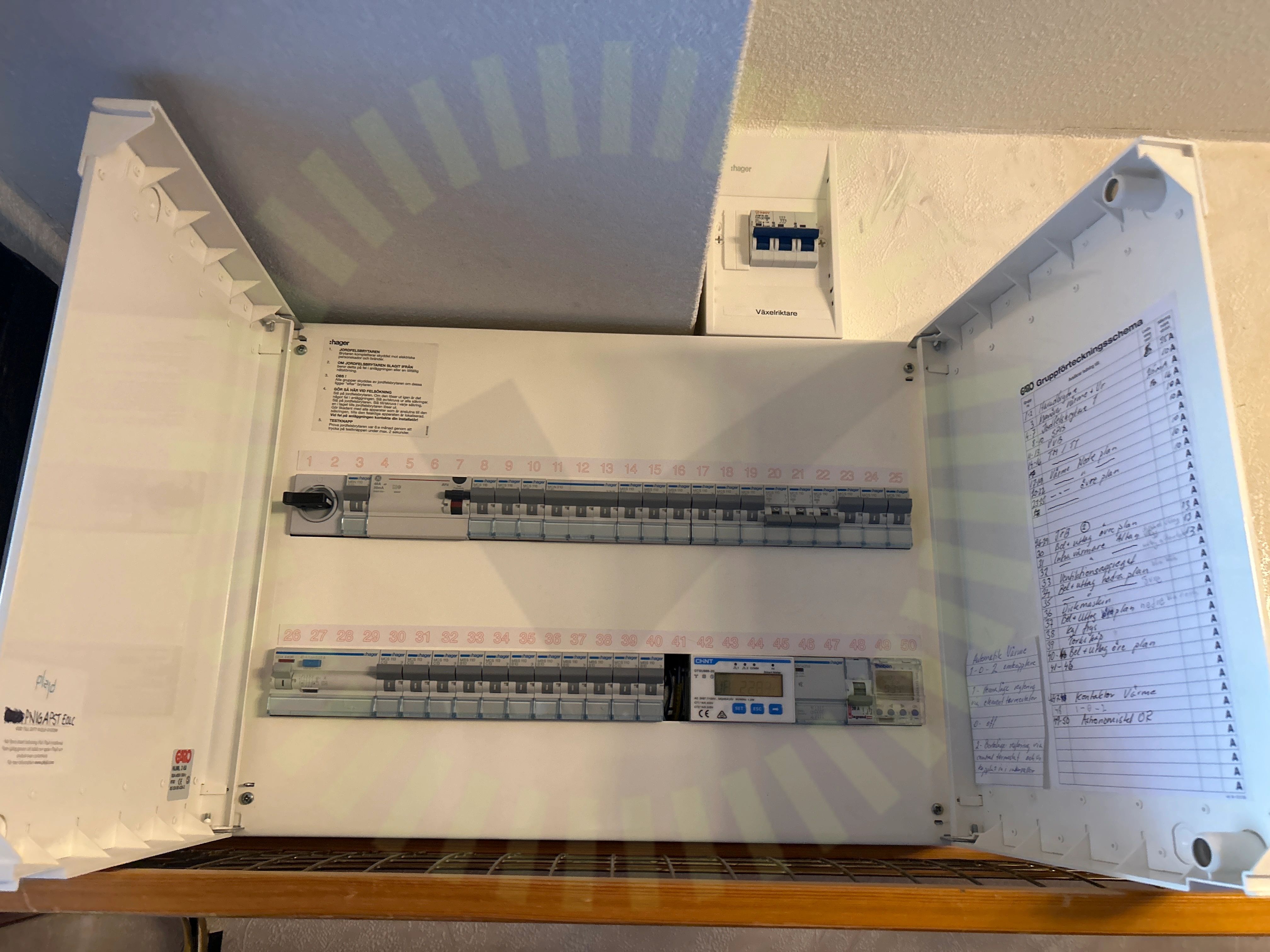

Undercentral

Godkända kontrollpunkter

6/6
FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

3/4

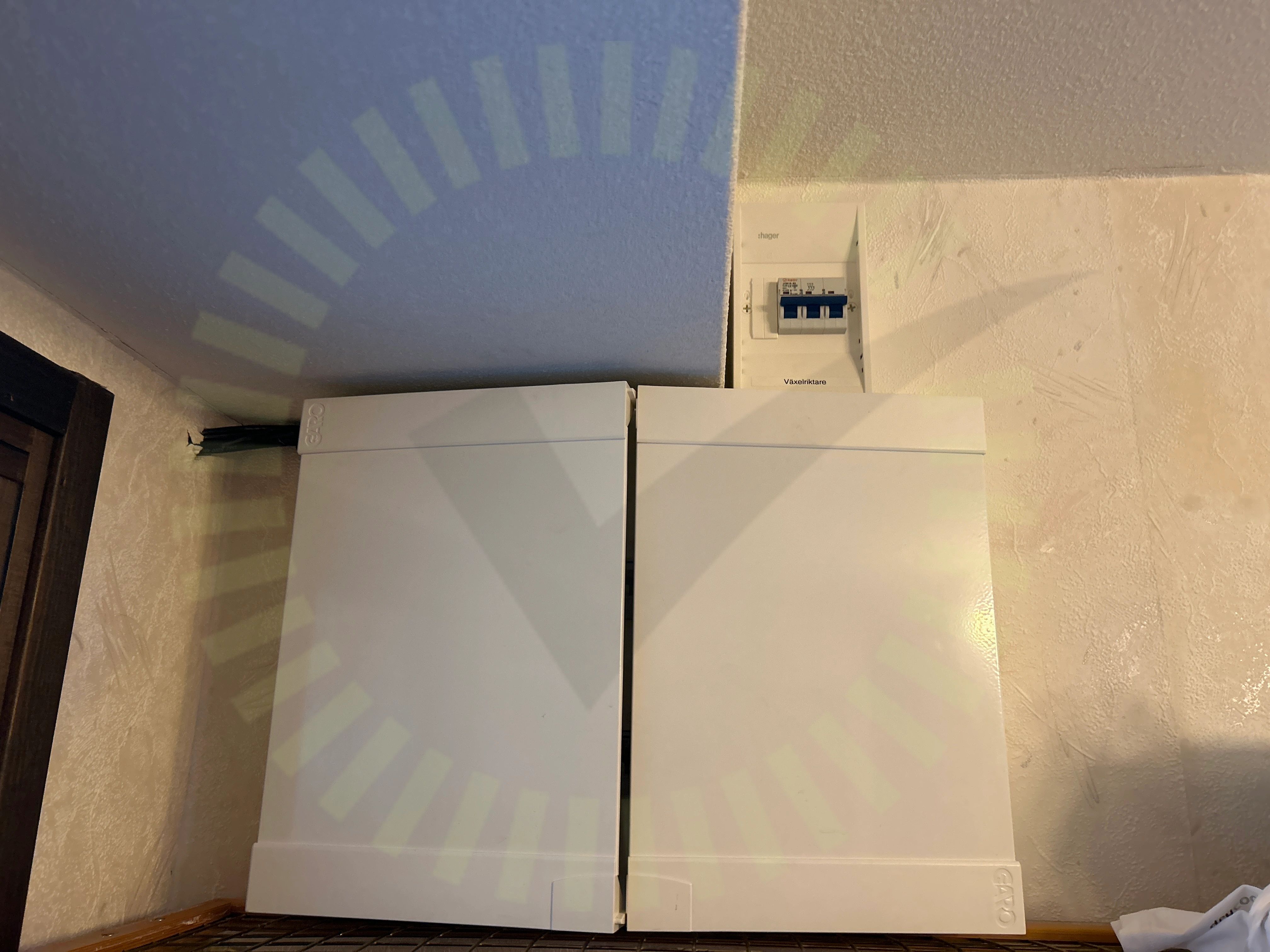

Informering av solceller

7.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)
Varning för backspänning

7.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

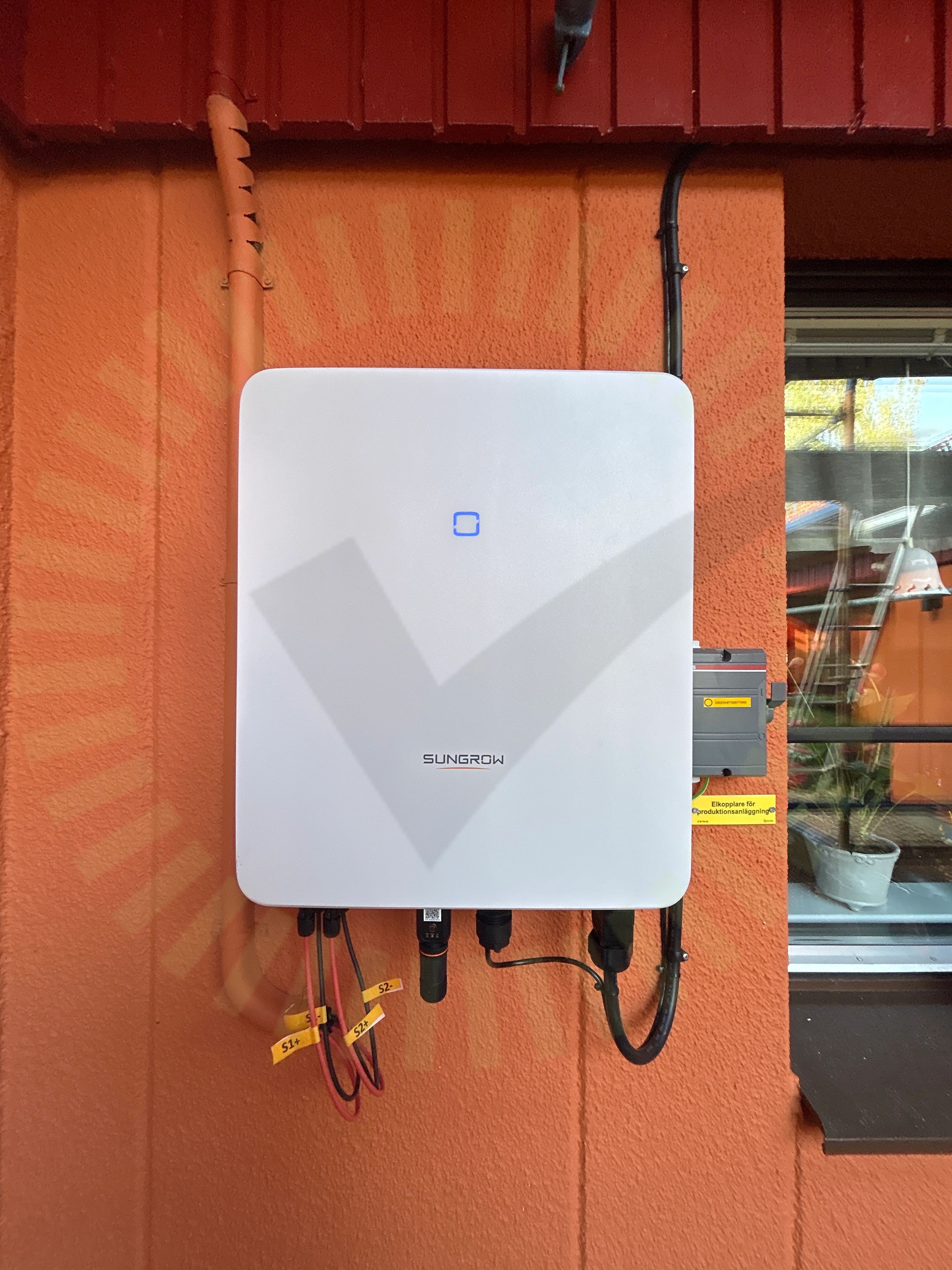

Varning för likspänning

7.3 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

1/4
Missvisande varselmärkning

Växelriktare

Anmärkningar

1/36
Genomföringar

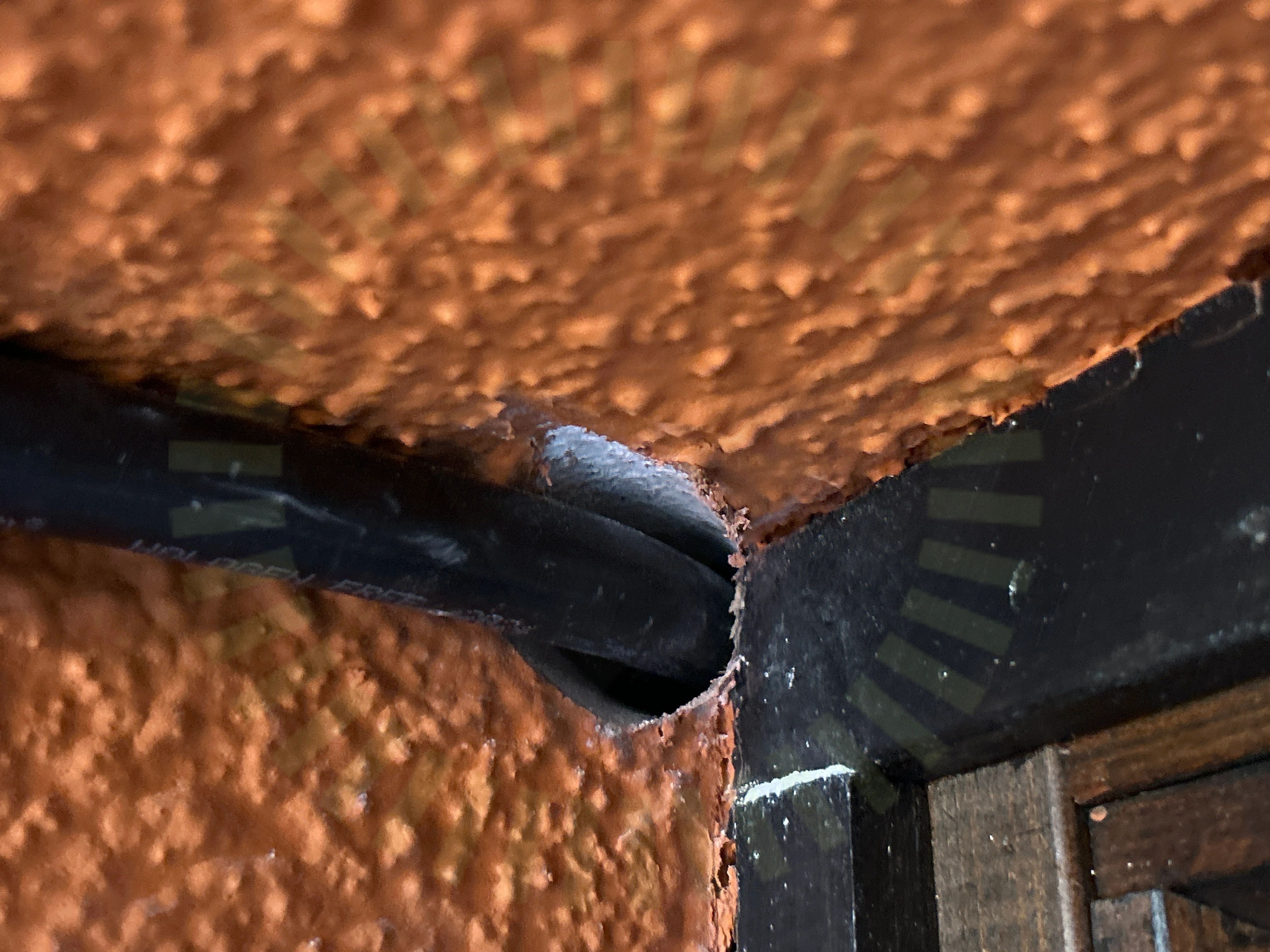

8.1 Genomföringar

Inte godkänd

Genomföring inte tätad.

SS 436 40 00 (527.2.1)

Godkända kontrollpunkter

35/36
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
